求变压器的变比 K 为多少？信号源最大输出功率 P 为多少？
53.
如下图所示电路中， AB 间的电压为 12V, 流过电阻 R 的电流为 1.
5A,R1 =60,R2 =30,
试求凡的电阻值？
R2
A
B
939
试卷代号： 2523
）。
B. 减少电流 D. 减少电阻
A. 带电测量
B. 放在电路中测量
D。短路测量
c.
断电测量
得分 1 评卷人
二、判断题（判断下列词语解释正确与否，在括号内正确打 ✓• 错误打
X 。 20 小题，每小题 1 分，共 20 分）
21. 电路一般由电源、负载、导线和控制装置等四部分组成。(
) )
22. 在汽车运行时，可拆装蓄电池正负两极的任意一根线。（ 23. 电伤是指电流对人体外部造成的伤害。（
)
)
)
)
35. 三相对称电源的最大值相等，角频率相同，相位互差 120 度。（
36. 三极管工作在放大状态的条件是发射结正向偏置，集电结也正向偏置。( 37. 电路中任意两点间的电位差与电位参考点的选择有关。（
) ) )
)
38. 半导体三极管是最常用的电子器件，其主要作用是放大作用。（
39. 电阻串联时，阻值大的电阻分的电压大，阻值小的电阻分的电压小。（ 40. 二极管加正向电压截止，加反向电压导通。（
得分 1 评卷人
五、分析计算题 (52 题 13 分， 53 题 12 分，共 25 分）
52. 巳知信号源的电动势 20V, 内阻 R 。 =8000, 负载电阻 Rr. =80, 试计算：
(1) 当负载电阻 Ri 直接与信号源连接时，信号源输出的功率 P 为多少？ (2) 若负载凡等效到匹配变压器的原边，并使 Ri=R 。时，信号源将输出最大功率。试

电路分析期末考试试卷及参考答案(推荐文档).doc

电路分析期末考试试卷及参考答案装订线考试科目：电路分析试卷类别： A 卷考试时间：120 分钟________________系级班姓名学号毛题号一二三总分分数得分评卷人一．选择题：本大题共10 个小题，每小题 2 分，共20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

内1、图 1 所示电路中，已知电流I 3 A ，则 a、 b 两端的电压 U =___________。

A ）－ 10V B） 10V C） 50V D ）－ 20V2、图 2 所示电路中，已知元件 A 放出功率 10W ，则电流I =___________ 。

请B ） 2A C）－1A D ） 5AA ） 1Aa 10Ω＋I －I勿 AU 20V－ b ＋＋－10V图 1 图 2答3、电路如图 3 所示， 10Ω电阻吸收的功率为 ___________。

A ） 1WB ） 0. 9W C） 10W D ） 3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。

t 0 时开关闭合，则换路瞬间的电感电流 i L (0 ) 为 __________。

题B ） 0.5A C） cos2t A D ） 2 cos2t AA ） 1A- 1 -2Ω＋1Ai s S12V 10Ω2H＋2Ω－9V t=0i L－图 3 图 45、一个 2A 的电流源对初始储能为0 的 0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________ 。

A ） 50JB ） 500J C） 100J D ） 0J6、某电路的阻抗为Z 10 j 5 ，则该电路的导纳Y 的实部为 __________ 。

A ） 0.2SB ） 0.08S C） 0.04S D） 0.1S7、若 RLC 串联电路的谐振频率为 f 0 1000Hz ，则当频率为 900Hz 的正弦电压源激励时，该电路呈 __________。

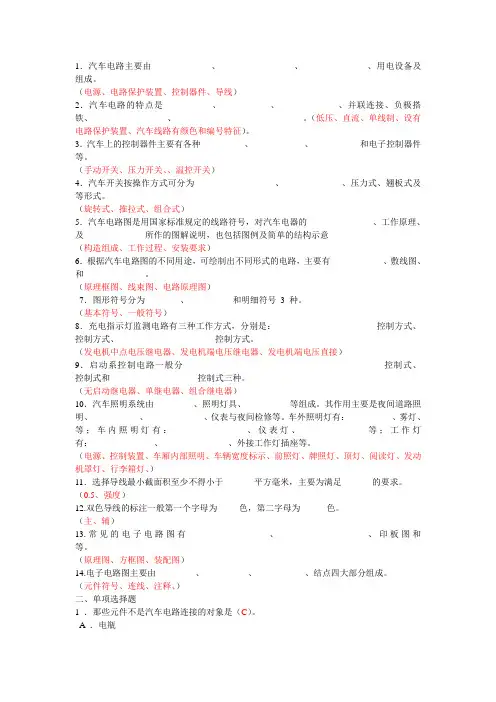

汽车电路分析测验考试题

1．汽车电路主要由、、、用电设备及组成。

（电源、电路保护装置、控制器件、导线）2．汽车电路的特点是、、、并联连接、负极搭铁、、。

（低压、直流、单线制、设有电路保护装置、汽车线路有颜色和编号特征）。

3．汽车上的控制器件主要有各种、、和电子控制器件等。

（手动开关、压力开关、、温控开关）4．汽车开关按操作方式可分为、、压力式、翘板式及等形式。

（旋转式、推拉式、组合式）5．汽车电路图是用国家标准规定的线路符号，对汽车电器的、工作原理、及所作的图解说明，也包括图例及简单的结构示意（构造组成、工作过程、安装要求）6．根据汽车电路图的不同用途，可绘制出不同形式的电路，主要有、敷线图、和。

（原理框图、线束图、电路原理图）7．图形符号分为、和明细符号3 种。

（基本符号、一般符号）8．充电指示灯监测电路有三种工作方式，分别是：控制方式、控制方式、控制方式。

（发电机中点电压继电器、发电机端电压继电器、发电机端电压直接）9．启动系控制电路一般分控制式、控制式和控制式三种。

（无启动继电器、单继电器、组合继电器）10．汽车照明系统由、照明灯具、等组成。

其作用主要是夜间道路照明、、、仪表与夜间检修等。

车外照明灯有：、雾灯、等；车内照明灯有：、仪表灯、等；工作灯有：、、外接工作灯插座等。

（电源、控制装置、车厢内部照明、车辆宽度标示、前照灯、牌照灯、顶灯、阅读灯、发动机罩灯、行李箱灯、）11．选择导线最小截面积至少不得小于平方毫米，主要为满足的要求。

（0.5、强度）12.双色导线的标注一般第一个字母为色，第二字母为色。

（主、辅）13.常见的电子电路图有、、印板图和等。

（原理图、方框图、装配图）14.电子电路图主要由、、、结点四大部分组成。

（元件符号、连线、注释、）二、单项选择题1 ．那些元件不是汽车电路连接的对象是（C）。

A ．电瓶B ．空气流量传感器C ．燃油压力调节器2 ．对于4环电阻最后一环代表的是( B )A.电阻的阻值B.电阻误差C.数字后面添加的“0”3 ．用指针式万用表R×1K档测量硅二极管红表笔接二极管的正极，黑表笔接二极管的负极，其指针应指在什么位置（A）。

高职汽车电路分析与线路测量B卷答案 (2)

高职《汽车电路分析与线路测量》期末（B）试卷答案一、判断;每题3份共30分1.×2.×3.√4.×5.√6.√7.√8.√9.√ 10.√二.填空;每题2份共20分1.ABC2.ABCD3.ABCD4.AB5.B6.ABD7.ABCD 8 ABC 9.B 10.ABC三.选择题 ;每题3份共30分1.C2.D3.Α4.C5.ΑBCD6.D7.Α8.B9.C 10.B四.简述;每题4份共20分1)别克君威电路图中某一根导线标识为“0.35黄色/黑色1223”，阐述其含义。

1.0.35---截面积、2.黄色/黑色---主色、辅助色、3.1223----线路编号2)大众车系的电路图的结构特点是什么？1.遵循德国标准DIN7255272.灰色区域表示汽车的中央接线盒的熔丝与继电器3.灰色区域内部水平线为接电源正极的导线30、15、314.标注了各线路编号5.所有电器件均处于中间位置6.图中的细实线表示接线柱、连接铜片级铰接等的非导线连接方式3)别克车系的电路图的结构特点是什么？1.标明接线盒的位置2.电源从上方进入3.用电器在中部4.接地点在下部4)测量电压时需要注意什么？1.测量直流电压时注意极性2.电压表始终与用电器、元件或电压电源并联3.测量时电压表必须与待测量的对象并联5)测量电阻时有哪两个必备条件？1.测量电阻时,电路一定不能通电2.待测部件必须至少有一侧与电路分开。

汽车电路图试卷答案

《汽车电路图识读与故障检修》期末试卷（B ）开卷班级：姓名：成绩：一、填空（每空1分，共25分）1、汽车电路图根据控制器件与用电器之间是否使用继电器可分为直接控制电路和间接控制电路。

2、汽车电路图根据各自的特点通常可分为电气线路图、电路原理图、电器连接图、电路线束图和电路电器定位图等。

、电路线束图和电路电器定位图等。

3、相对于间接控制电路，直接控制电路中不使用继电器、控制器件和用电器串联。

联。

4、电路保护装置串联在电源与用电设备之间，当用电设备或线路发生短路或过载时，切断电路，以免电源、用电设备和线路损坏。

5、汽车电路图的文字符号“、汽车电路图的文字符号“RV RV RV”表示”表示压敏电阻器。

6、电控单元与电源的连接电路称为带内控单元的电源电路，一般分为永久电源电路和主电源电路两类。

两类。

7、空气流量计是测量通过节气门的空气流量的传感器。

的空气流量的传感器。

8、凸轮轴位置传感器信号可以用来控制点火正时、燃油喷射正时和排放系统。

9、电子油门为一体式结构，其具有两个功能：油门位置信号和最小油门开关，使电控中心获得油门控制信号。

使电控中心获得油门控制信号。

1010、、CAN 数据传输系统中每个控制单元的内部有CAN 控制器和CAN 收发器。

1010、、启动系统控制电路一般分为无继电器控制式、单继电器控制式、组合继电器控制式。

控制式。

1111、电路常见故障有、电路常见故障有断路、短路、搭铁以及接线松脱、潮湿及腐蚀等导致的接触不良或绝缘不良等。

不良或绝缘不良等。

二、名词解释（每题5分，共25分）1、电路原理图。

电路原理图。

电路原理图是用国家统一规定的图形符号，把仪表及各种电器设备，按电路原理，由上到下合理地连接起来，然后再进行横向排列。

2、电子控制单元（、电子控制单元（ECU ECU ECU））电控单元（ECU ）是发动机电子控制系统的核心。

它完成发动机各种参数的采集和喷油量、喷油定时的控制，决定整个电控系统的功能。

转汽车电路分析及检测考试试题及答案

转汽车电路分析及检测考试试题及答案2.磁感应强度在数值上可以看成于磁场方向垂直的单位面积所通过的磁通，故感应强度又称为磁通密度。

3.磁路:就是磁通通过的路径。

磁路实质上是局限在一定路径内的磁场。

4.电阻元件对电路中的电流具有阻碍作用是耗能元件。

5.电阻按材料和结构特征分:有线绕电阻、非线绕电阻及敏感电阻。

6.按电阻的用途分:通用电阻、精密电阻、高阻电阻、高压电阻和高频电阻等。

7.铁镍钳及其合金为铁磁材料，使磁场大为增强;空气、锡、铝使磁场减弱。

8.电阻的伏安特性:U=IR9.电容器简称电容，特性为充、放电和隔直、通交。

符号用C表示。

10.电感线圈按圈芯性质分:有空心线圈和带磁芯的线圈。

11.电感线圈按绕制方式不同分:有单层线圈、多层线圈、蜂房线圈。

12.电感线圈按电感量变化情况分:有固定电感和微调电感。

13.汽车电路中电感特性应用:(1)点火线圈储存点火能量;(2)电感的自感电动势造成过电压。

14.变压器的检测方法(1)外观检查(2)开路检查(3)短路检查15.继电器在汽车中主要起着控制和保护电路的作用。

16.半导体的特性:(1)杂敏性(2)热敏性(3)光敏性。

17.二极管按材料分硅管和锗管。

18.N型半导体:在本征半导体中掺入微量五价元素;P型半导体掺入三价元素。

19.伏安特性分为正向特性和反向特性。

20.汽车电气设备的组成:电源设备(发电机、调节器、蓄电池);用电设备;其他辅助设备。

21.未来汽车电子技术的应用将使汽车发生以下变化:汽车12V供电系统向42V转化。

22.汽车电路分为电源系统、启动系统、发动机电控系统、底盘电控系统、车身电控系统。

23.(此题为填空)用导线和金属车体把电源控制装置、保险装置、以及各种用电设备等装置连接起来并形成电流流通的回路称为汽车电路。

24.汽车电路主要由电源控制装置、保险保护装置、用电设备和导线等组成。

25.汽车电路的特点:(1)两个电源(2)低压(3)直流(4)单线制(5)并联(6)负极搭铁(7)电子控制(8)回路。

汽车电工电子基础及电路分析期末复习资料

试卷代号: 2523开专《汽车电工电子基础及电路分析》期末复习资料（开卷）一、填空题1．常用的整流滤波电路有全波整流滤波电路和桥式整流滤波电路。

2．电流源的电流是由电流源本身决定的，电压源两端的电压是由电压源自身决定的。

3．三极管的直流分析主要有两种方法：图解法和解析法。

4．非电量的电测法，就是将各种非电量(如温度、压力、速度、位移、应变、流量等)变换为电量，而后进行测量的方法。

若测的是压力，这种变换是由压力传感器完成的。

5．门电路是构成组合电路的基本单元；触发器是构成 _时序电路的基本单元。

6．汽车交流发电机是一个三相同步交流发电机。

发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差 1200电角度。

7．模拟开关是电子测控系统中常用的基本单元电路，用来控制信号的通断。

一般是由双极型晶体三极管或MOS管构成的。

8．在串联电压负反馈放大电路中，若将反馈系数IB1增加，则输出电阻将减小。

9．RC振荡器是正弦振荡器；555振荡器是非正弦振荡器。

10．组合逻辑电路的输出是由此时的输入决定的11．如图所示电路，S打开时V A= 30 V；S闭合时V A= 24 V。

12．三极管的输出特性曲线可分为三个区域，即放大区、饱和区、截止区，当三极管工作在放大区时，关系式I C=βI B才成立，当三极管工作在截止区时，I C=0，当三极管工作在饱和区时，U CE=0。

13．对于一个晶体管放大器来说，一般希望其输入电阻要大些，以减轻信号源的负担，输出电阻要小些，增大带动负载的能力。

14．串联负反馈使输入电阻增加；电压负反馈使输出电阻减小。

15．对称三相交流电动势的特征是：各相电动势的最大值相等，频率相等，彼此间的相位互差 120 度。

16．功率为负值时，表明系统为发出功率；.功率为正值时，表明系统吸收功率。

17．直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路组成。

18．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为正向电阻小，反向电阻大。

《汽车电路识图》期末试卷A及答案

《汽车电路识图》期末试卷A一、单项选择题（20分）1.大众电路图中30号线表示（）A 常火线B. 搭铁线 C .小用电器 D.大用电器2.大众电路图中X号线表示（）A 常火线B. 搭铁线 C .小用电器 D.大用电器3.大众电路图中S6表示（）A 保险丝及位置 B. 保险丝及电流大小 C .用电器 D.开关4.通用电路图双向箭头表示（）。

A 数据线 B.输出信号 C .输入信号 D.网关5.起动系统一定包括（）A.起动机点火开关起动继电器B.起动机点火开关C .起动机起动继电器 D.起动机起动按钮模块6.大众轿车汽油机电子控制系统所采用的传感器能识别发动机缸上止点位置的是（）A.节气门位置传感器B.转速传感器 C .霍尔传感器 D空气流量传感器7.汽车上装有两个电源，是指蓄电池和（）A 起动机 B. 发动机 C .发电机 D.干电池8.汽车电路特点：低压、直流、（）A 单线、负极搭铁、用电器并联 B. 单线、正极搭铁、用电器串联C .单线、负极搭铁、用电器串联 D.双线、负极搭铁、用电器并联9.汽车电路主要由（）、控制装置、用电设备及导线组成。

A.电源、电源保护装置B.电源、开关C.发电机、保险丝D.发电机、蓄电池、断路器10.汽车电路根据各自的功能不同，可分为（）A.直接控制电路与间接控制电路B.电源电路、搭铁电路及控制电路C.电源电路、搭铁电路D.电源电路、控制电路二、判断题（30分)1.目前汽车电源电压有12V和24V两种。

（）2.常见执行器有电磁阀、继电器、电动机、灯、蜂鸣器和蓄电池等。

（）3.普通低压导线一般为铜质多丝软线，根据外皮绝缘包层的材料不同又分为QVR型（聚氯乙烯绝缘包层）和QFR型（聚氯乙烯丁腈复合绝缘包层）两种。

（）4.屏蔽网，其作用是将导线与外界的磁场隔离，避免导线受外界磁场影响而产生干扰。

（）15.丰田电路图三角形表示搭铁位置。

（）16.大众电路图中A8表示中央集线盒A区域第8个针脚。

《汽车电路与电气系统检修》期末考试试卷附答案

《汽车电路与电气系统检修》期末考试试卷附答案一、单选（每小题3分，共30分）1、低压导线的截面积主要根据用电设备的（）来选择。

A、工作电压B、工作电流C、功率D、大小2、不属于充电电流小的原因是（）A、发动机传动带打滑B、发电机个别二级管损坏C、发电机电刷滑环接触不良D、电压调解器低速触点烧结3 、低速,低压缩比,小功率发动机应选用（）火花塞.A、冷型B、热型C、中型D、都可以4、蓄电池点火系中,与断电器触点并联的电容器的作用是（）A、改善起动性能B、提高次级电压C、吸收断电器触点火花,提高次级电压D、提高触点振动频率５、喇叭音调的高低取决于（）。

A、铁心气隙的大小B、线圈中电流的大小C、形状D、安装位置6、前照灯近光灯丝位于( )A、焦点上方B、焦点后方C、焦点D、焦点下方7、为了保证连接导线的机械高度,导线的截面积最小不低于（）平方毫米.A 、0.5 B、0.1 C、1.0 D、2.08、机油压力传感器安装在（）A、油底壳B、滤清器中C、主油道上D、机油泵上9、发动机正常工作时火花塞绝缘体裙部的温度应保持在（）A、100~150℃B、250~350℃C、400~600℃D、 500~700℃10、不同标称电压的继电器（）换用.A、可以B、不可以C、可短时D、不一定二、判断（每小题3分，共30分）1、蓄电池去硫充电一般采用定压充电。

( )2、点火时间迟，是引起发动机过热的原因之一。

( )3、充电状态指示装置用于指示起动系统的工作情况。

( )4、起动空载制动试验时间每次不得超过5秒钟。

( )5、晶体管点火系可以配用高能点火线圈。

( )6、燃油表表传感器装在油箱中。

( )7、负极板上的活性物质是二氧化铅。

( )8、采用定电流充电时，各待充电电池采用并联连接。

( )9、现代汽车广泛使用硅整流表交流发电机。

( )10、起动机安装在发动机曲轴前端。

( )三、简答（每小题20分，共40分）1、起动机的组成及各部分的作用？2、怎样判断火花塞热特性选用是否合适？汽车电路与电气系统检修参考答案：一、单选BDBCA AACDB二、判断×√××√√××√×三、简答1、起动机的组成及各部分的作用？答：（1）直流电支机：是将蓄电池输入的电能转换为机械能产生电磁转矩（2）传动机构：利用驱动齿轮啮入发动机飞轮齿圈，将直流电动机的电磁转矩传给曲轴，并及时切断曲轴与电动机之间动力传递，防止曲轴反拖。

汽车电路识图期末考试A卷

《汽车电路识图》期末考试A卷(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--职业教育中心2012~2013学年度下学期《汽车电路识图》期末考试卷A卷班级：学号：姓名：一、填空题（每空2 分，共36 分）1、汽车电路的特点可以概括为：_________、_________、_________、_________、_________、_________、汽车导线有颜色和编号特征。

2、汽车电路广泛使用的电路保护装置有_________、_________、和_________。

3、常见的继电器有：_________、_________、和_________。

常闭继电器也称为_________继电器，常开继电器也称_________继电器。

4、在大众公司汽车电路图中经常遇到接点标记的数字及字母，它们都具有固定的含义。

如30代表的是_________________;数字31代表的是_________;数字15代表的是___________________;X代表________________。

二、名词解释（每题5分，共10分）1、单线制：2、回路原则：三、判断题（每题2分，共20分）1、汽车电气系统为直流系统。

( )2、所有的汽车都采用负极搭铁。

()3、二极管具有单向导电性 ()4、汽车上有两个电源，一个是蓄电池，一个是交流发电机 ( )5、使用二极管的时候，两个电极可以随便接。

( )6、电路图上开关的工作状态是无电状态。

( )7、熔断器经常烧断后，必须找出故障后再跟换相同规格的熔断器 ( )8、熔断器是一次性的产品，损坏后不能修理，只能更换。

( )9、ECM中文名称为汽车电控单元 ( )10、一般二极管在电路中实际承受的电压不能超过它的耐压值。

( )四、选择题（每题 2分，共 20分）1、下面不属于自动变速器档位指示灯的是（）。

A. P档B. R档 C ．M档2、汽车铅蓄电池的搭铁线是（）。

汽车电路分析模拟试题及答案

电路分析试题（Ⅱ）一．单项选择题(将正确答案的号码填入括号内.每小题2分,共30分) 1. 图示回路中,电压U 1＝－5V, U 2＝2V, U 3＝－3V, 则U 4＝（）。

A. –10VB. –6VC. 0VD. 10V2. 图示电路中, 实际发出功率的元件是 ( )。

A. USC.U S 和I S D. I S3. 图示电路中, 电流I ＝（）。

A. 0 A B. 3 AC. -5 AD. 5 A4. 图示电路中, 电压U ＝（）。

A. 8 V B. －8 VC. 16 VD. －16 V5. 图示电路中, a 点电位是（）。

A. －6 V B. 0 VC. 2 VD. 6 V6. 图示无源单口网络电路中,ab 间等效电阻R ab =（）。

A. R 1//R 2//R 3 B. R 1//R 3C. (R 1+R 2)//R 3D. (R 1+R 3)//R 27. 图示电路中, 电流I ＝（）。

A. 5 AB. －5 AC. 1 AD. 2 A8．图示动态电路中, 开关在t ＝0时由a 打向b ， t > 0后，电路的时间常数τ＝（）。

A. R(C 1+C 2) B.1212R C C C C +C.τ1＝RC 1 ,τ2＝RC 2D.RC 1C 29.图示一阶电路中, 开关在t ＝0时断开， t > 0电感电流i L (t) = ( )。

A. 2e-2tA B. 2e -0.5t A C. 3e -2t A D. 3e -0.5tA10.正弦电压波形如图，它的瞬时表达式为（）。

A. 100 cos(12t- 60°) Vcos(12t+ 30°) VC. 100 cos(6πt- 60°) VD. 100 cos(6πt+ 60°) V11. 正弦稳态无源单口网络，端口电压u (t) ＝100cos t V ，端口电流 i (t) = 2sin( t + 30°)A, 则单口网络的输入阻抗为（）。

《汽车电路分析》期末考试试卷及参考答案

A 卷《汽车电路分析》第1页，共4页期末考试试卷《汽车电路分析》课程（A ）卷闭卷考试一．选择题（每小题2分，共20分）1．符号“1.5BW ”表示该条线路的导线截面积为1.5mm 2，导线的主色是( )。

A ．红色B ．白色C ．黑色D ．黄色2．为了保护车辆的线路和各种电气设备，需要使用多种保护装置，下列不属于车辆上使用的保护装置的是( )。

A ．熔断器B ．易熔线C ．保险丝D ．断路器3．在《汽车电器接线柱标志》的国家标准中，31接线柱表示的含义是( )。

A ．与蓄电池正极相连，始终有电的的接线柱B ．与蓄电池负极搭铁相连的接线柱C ．可以通过一个特定开关打铁的接线柱D ．在点火开关正常接通时才与蓄电池正极相同的接线柱4.下列哪个性能不属于半导体的特征( )。

A ．杂敏性B ．热敏性C ．电敏性D ．光敏性5.导线的截面面积主要取决于( )。

A ．用电设备的工作电流B ．用电设备的内阻C ．用电设备的电压D ．用电设备的功率三．简答题（每小题8分，共40分）1.集成电路特点。

2.东风EQ1091型汽车电气总线路原理图识读顺序？并说明整车电路有哪几个分系统。

3.熔断器熔丝烧断的常见原因有什么？4．以奥迪A6为例，全自动空调系统中有哪些传感器？5．单独点火方式除具有同时点火方式的有优点外，还有哪些优点？四．解答题（每小题15分，共30分）1．简述怠速步进电动机式怠速控制的一般控制程序。

2．简述捷达轿车防盗系统的工作原理。

参考答案：一．1．C 2.C 3.B 4.C 5.A 6.D 7.B 8.B 9.B 10.A二．1．电压驱动，电流驱动2．A/D转换器，微处理器3．常开继电器，常闭继电器，常开常闭混合型继电器4．翼片式和卡门旋涡式，热线式和热膜式5．汽缸数三． 1.集成电路特点。

(1)体积小，重量轻；(2)可靠性高，寿命长；(3速度高，功耗低；(4)成本低。

2. 东风EQ1091型汽车电气总线路原理图识读顺序？并说明整车电路有哪几个分系统。

201507《汽车电工电子基础及电路分析》复习题库及部分答案

期末复习资料一、填空题1、电流源的电流是由_______________________决定的，但电流源两端的电压是由__________________________＿决定的。

2、非电量的电测法，就是将各种非电量（如温度、压力、速度、位移、应变、流量、液位等）变换为电量，而后进行测量的方法。

这种变换是由_______________________________完成的。

3、门电路是构成_______________________________电路的基本单元；触发器是构成_______________________________电路的基本单元；4、例如通常所说的交流电源电压220V ，就是指有效值为220V ，那么它的幅值为：_______________________________。

5、二极管加上正向电压_______________________；加反向电压_______________________。

6、理想电流源与理想电压源互换的条件是_______________________。

7、一个正弦电流)sin(1m ϕ+=t ωU u ，和一个正弦电压)sin(2m ϕ+=t ωI i ，两个正弦量是同频率的，则其相位差为：02190-=-=ϕϕψ，说明电压_______________________电流_______________________。

8、一个正弦电流)sin(1m ϕ+=t ωU u 1，和一个正弦电压)sin(2m ϕ+=t ωI i 2，两个正弦量是同频率的，则其相位差为：021180-=-=ϕϕψ，说明电压与电流的相位_______________________________。

9、电路的三大组成部分分别为______________________，_______________________，_______________________。

汽车电路考试题库及答案

汽车电路考试题库及答案一、单项选择题1. 汽车电路的基本组成包括电源、用电器、保护装置和（）。

A. 导线B. 继电器C. 保险丝D. 控制开关答案：A2. 汽车电路中，导线的主要作用是（）。

A. 连接电源和用电器B. 连接用电器和保护装置C. 连接保护装置和控制开关D. 连接控制开关和继电器答案：A3. 在汽车电路中，保险丝的作用是（）。

A. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：B4. 汽车电路中，控制开关的主要作用是（）。

A. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：CA. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：C二、多项选择题1. 汽车电路的基本组成包括（）。

A. 电源B. 用电器C. 保护装置D. 控制开关答案：ABCDA. 连接电源和用电器B. 连接用电器和保护装置C. 连接保护装置和控制开关D. 连接控制开关和继电器答案：ABCD3. 在汽车电路中，保险丝的作用包括（）。

A. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：B4. 汽车电路中，控制开关的主要作用包括（）。

A. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：C5. 汽车电路中，继电器的主要作用包括（）。

A. 连接电源和用电器B. 保护电路C. 控制电路通断D. 转换电路答案：CD三、判断题1. 汽车电路的基本组成包括电源、用电器、保护装置和导线。

（）答案：正确2. 汽车电路中，导线的主要作用是连接电源和用电器。

（）答案：正确3. 在汽车电路中，保险丝的作用是控制电路通断。

（）答案：错误4. 汽车电路中，控制开关的主要作用是保护电路。

（）答案：错误5. 汽车电路中，继电器的主要作用是转换电路。

（）答案：错误四、简答题1. 简述汽车电路的基本组成。

答案：汽车电路的基本组成包括电源、用电器、保护装置和导线。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A 卷《汽车电路分析》第1页，共4页
期末考试试卷
《汽车电路分析》课程（A ）卷适用0711001、0711002、
0711003、0741001班考试
一．选择题（每小题2分，共20分）
1．符号“1.5BW ”表示该条线路的导线截面积为1.5mm 2，导线的主色是( )。

A ．红色
B ．白色
C ．黑色
D ．黄色
2．为了保护车辆的线路和各种电气设备，需要使用多种保护装置，下列不属于车
辆上使用的保护装置的是( )。

A ．熔断器
B ．易熔线
C ．保险丝
D ．断路器
3．在《汽车电器接线柱标志》的国家标准中，31接线柱表示的含义是( )。

A ．与蓄电池正极相连，始终有电的的接线柱
B ．与蓄电池负极搭铁相连的接线柱
C ．可以通过一个特定开关打铁的接线柱
D ．在点火开关正常接通时才与蓄电池正极相同的接线柱
4.下列哪个性能不属于半导体的特征( )。

A ．杂敏性
B ．热敏性
C ．电敏性
D ．光敏性
5.导线的截面面积主要取决于( )。

A ．用电设备的工作电流
B ．用电设备的内阻
C ．用电设备的电压
D ．用电设备的功率
班级：________________ 姓名：__________________ 学号：______________
-----------------------------------------------------------------------------密封线--------------------------------------------------------------------------
三．简答题（每小题8分，共40分）
1.集成电路特点。

2.东风EQ1091型汽车电气总线路原理图识读顺序？并说明整车电路有哪几个
分系统。

3.熔断器熔丝烧断的常见原因有什么？
4．以奥迪A6为例，全自动空调系统中有哪些传感器？
5．单独点火方式除具有同时点火方式的有优点外，还有哪些优点？
四．解答题（每小题15分，共30分）
1．简述怠速步进电动机式怠速控制的一般控制程序。

2．简述捷达轿车防盗系统的工作原理。

参考答案：
一．1．C 2.C 3.B 4.C 5.A 6.D 7.B 8.B 9.B 10.A
二．1．电压驱动，电流驱动2．A/D转换器，微处理器
3．常开继电器，常闭继电器，常开常闭混合型继电器
4．翼片式和卡门旋涡式，热线式和热膜式5．汽缸数
三． 1.集成电路特点。

(1)体积小，重量轻；(2)可靠性高，寿命长；(3速度高，功耗低；(4)成本低。

2. 东风EQ1091型汽车电气总线路原理图识读顺序？并说明整车电路有哪几个分系统。

东风EQ1091型汽车电气总线路原理图，应从上到下、从左到右进行识读。

整车电路应分为电源、启动、点火、仪表、暖风、照明和信号6个分系统。

3.熔断器熔丝烧断的常见原因有什么？
(1)线路或负载短路(2)熔丝自身断裂（不是由于过热烧断）
(3)充电电压过高(4)熔丝端部腐蚀，影响导电和散热。

(5)电路过载（并联负载过多）。

(6)熔断器规格不合要求
4. 以奥迪A6为例，全自动空调系统中有哪些传感器？
(1)日照传感器；(2)外部温度传感器；(3)新鲜空气进气温度传感器；(4)脚坑出风口温度传感器；(5)左出风口温度传感器；
(6)右出风口温度传感器。

5．单独点火方式除具有同时点火方式的有优点外，还有哪些优点？
（1）由于取消了高压线，能量损失更少，电压降和漏电损失几乎完全消除，因而效率更高；（2）由于能分别、独立控制各缸的点火提前角，有利于控制汽缸燃烧情况；（3）火花塞的放电频率可以减半，延长了火花塞的使用寿命。

四．1．首先，微机根据节气门开关信号、车速信号判断发动机处于怠速状态；然后微机根据发动机水温传感器、空调器、动力转向及自动变速器等负荷情况，按照存储器的参考数据，确定相应的目标转速，驱动步进电动机。

2．（1）当把带有送码器的钥匙插入装备有接受和发射天线的锁腔时，送码器在天线所发射的电磁场中获得能量。

（2）送码器的信息由载波频率获得，防盗器的控制单元通过调整发射天线的电流来调节电磁场的负荷，从而向送码器传递数据，提出质询。

（3）送码器通过内部预置的算法计算出应答值。

（4）调整电磁场的负荷，向防盗控制单元传送应答值，使送码器和防盗器控制单元之间进行相互识别。

在上述过程中，如果带送码器的钥匙也防盗器控制单元能够相互识别，防盗器的控制单元再与发动机控制单元进行通信，解除防盗功能，发动机能被启动工作，否则发动机将无法工作，在没有发动机控制单元的化油器发动机轿车上，则是用通过启动机和点火控制器来起到防盗作用。

A 卷《汽车电路分析》第3页，共4页 A 卷《汽车电路分析》第4页，共4页。
