浅谈10KV配电线路设计中的技术要点
探讨10kV配电线路设计的技术要点
李 奕
（ 国网重庆南岸供 电公司 ， 重庆 ４ ０ ０ ０ ６ ０ ）
摘
要： 配 电线路是连接用户与电力系统的重要 环节 ． 是 电力 系统 中重要 的组成部分 ， 对于配电线路的设计显得尤为重要 。在整个配电
线路 中， ｌ Ｏ ｋ Ｖ配电线路是核心部分 ． 配 电线路的设计工作必须要抓好 ｌ Ｏ ｋ Ｖ配电线路关。只有通过科学 、 合理 的设计 才能确保 ｌ Ｏ ｋ Ｖ配 电线路 的安全性 、 可靠性以及经济性 ， 从而保 障整个 电力 系统 的运行 。对 ｌ Ｏ ｋ Ｖ配电线路设计 的重要性 、 基本 步骤 以及 技术要 点进行论
系统 的安 全 、 稳定 、 经济 。
特 性 体 现 出来 ； 架 设 线 路 导 线 的最 大 使 用 应 力 、 安 全 系 统 等 参 数要包 括在设计说明中 ： 按 照导 线 力 学特 性 将 其 特 性 曲线 图绘 制 出来 ； 不 同 温度 下 导 线 的 架 设 弧 垂 值 也 有 所 不 同 。 要 将 这 些 值 计 算 出来 后 再 以表 格 的 形式 呈 现 出来 。
述。
关键词 ： 配 电线路 ； 设计 ； 技术要点
０ 引 言
ｌ Ｏ ｋ Ｖ 配 电 线 路 是 电力 系 统 中 的 一 个 重 要 环 节 。 但 是 由 于
面， 下 面 对 机 电以 及 杆 塔设 计 进 行 详 细 的论 述 ： （ １ ） ｌ Ｏ ｋ Ｖ 配 电线 路 机 电方 面 的设 计 要 点 机 电部 分 是 ｌ Ｏ ｋ Ｖ 配 电 线路 的重 要 构 成 ， 在ｌ Ｏ ｋ Ｖ 配 电线 路
是 整个 配 电 系统 的核 心
② 导线选型。选择导线截 面时要根据工程设计的相关要求
分析10kV配电线路设计技术要点
分析10kV配电线路设计技术要点配电线路设计的合理与否将在很大程度上影响配电线路的工作状态，其设计质量能否过关也将直接决定电力企业铺设该条线路的经济效益。
要想保持电力系统的稳定运行，为客户提供稳定的电能，就要优化10kV配电线路系统。
要综合实际状况合理地进行10kV配电线路设计，改善配电网的谐波问题，提升设计质量与效果。
标签：10kV配电;线路设计;技术要点1分析10kV配电线路设计的重要性10kV配电室属于基础性的配电室，也是影响电力系统安全、稳定运行的关键因素。
10kV配电室可以保障电能可靠稳定的运行，为人们的日常生活与工作提供充足的电力能源。
分析10kV配电室电气安装施工技术，了解施工设计的具体内容，重点与关键技术手段，可以保障电力系统的安全性，提升电力运输的稳定性。
在进行建设过程中，要综合不同电压的实际状况将其进行等级化分析，不同等级的配电线路之间存在一定的差异性。
在10kV配电室工程建设中，10kV 配电线路设计是较为重要的部分与内容，其主要的作用就是保障电网以及用户之间的有效链接，是电力输送的中间环节。
在配电线路中的设备质量存在一定的差异，其中输电线路相对较长，其覆盖面积也相对较为广泛，会受到各种地理问题的影响。
在电力输送过程中出现各种风险故障，不仅会影响电力系统的正常运行，也会给供电企业带来较为严重的经济损失问题。
因此必须要综合实际状况对10kV配电线路进行科学设计，保障工程结构的科学性。
合理选择电气设备，增强设计方案的安全性，提升运行的稳定性。
避免电力系统在运行过程中出现的各种风险因素，最大程度上保障其稳定运行。
2分析10kV配电线路设计技术要点2.1分析10kV配电线线路设计步骤一般来说，设计配电线路的步骤主要有以下几点：在决定铺设某一配电线路时，设计人员首先应该进行实地考察，对配电线路的起始位置、终结位置以及所需的导线截面进行再三确认;设计人员在实地勘察时需要注意线路经过区域的地形地貌，然后初步制定配电线路的行进路线。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析1. 设计标准：配电架空线路的设计应符合国家相关标准和规范，如《电力工程配电线路设计规范》等。
根据实际情况，考虑线路的可靠性、经济性和安全性，确保线路设计合理。
2. 材料选用：在设计过程中，应选择符合国家标准的合理材料，如优质导线、绝缘子、杆塔等，以确保线路的可靠运行和延长使用寿命。
3. 线路走向：在设计中，应综合考虑所在地的地理、气象等因素，选择合适的线路走向。
尽量避免线路通过高风险地段，如沼泽地、山区等，以防止自然灾害对线路的影响。
4. 杆塔选址：在设计中，应根据线路的长度、载流量和地理条件等因素，合理选择杆塔的位置和数量。
杆塔的选址应尽量避开建筑物、交通流量大的地方，以确保线路的安全运行。
5. 线路参数：在设计中，应合理确定线路的参数，包括导线截面积、绝缘子串的数量和类型、导线间距等。
这些参数的选取应根据线路的载流量和运行环境等因素，以确保线路的正常运行。
6. 施工工艺：在设计中，应考虑到施工工艺的可行性。
根据实际情况，确定合适的施工方法和顺序，确保线路能够按时完工并投入运行。
7. 线路保护设备：在设计过程中，应设置合适的线路保护设备，如开关、跳闸器等，以防止线路故障对系统的影响。
应合理设置接地装置，以确保人身安全。
8. 线路距离：在设计中，应合理确定线路之间的距离，以确保线路的运行安全。
在通行量大的地方，应增加线路之间的距离，以防止可能的交叉干扰。
9. 维护与检修：在设计过程中，应考虑到线路的维护和检修。
合理确定杆塔的高度和距离，以便维护人员能够方便地进行线路的检修和维护工作。
10. 环境保护：在设计过程中，应考虑到线路对环境的影响。
合理选择杆塔的材料和涂层，以减少杆塔的腐蚀和污染。
合理选择导线的类型和绝缘子类型，以减少对自然环境的影响。
10kV配电架空线路的设计需要综合考虑多个因素，包括线路标准、材料选用、线路走向、杆塔选址、线路参数、施工工艺、线路保护设备、线路距离、维护与检修以及环境保护等。
10kV配电架空线路设计要点分析

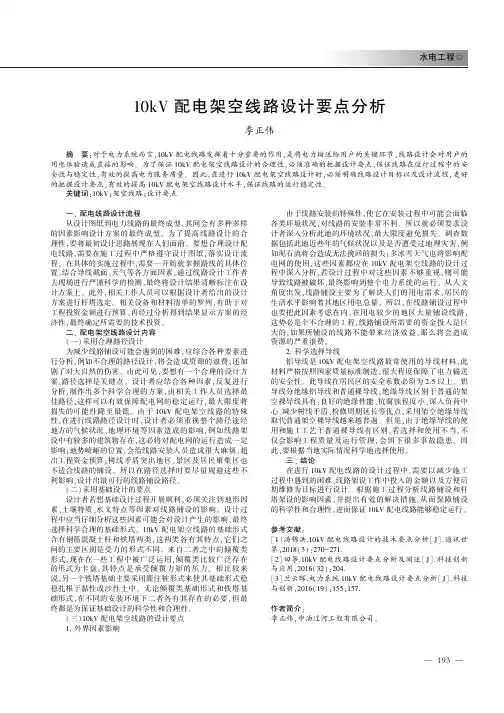

水电工程Һ㊀１０ｋＶ配电架空线路设计要点分析季正伟摘㊀要:对于电力系统而言ꎬ１０ｋＶ配电线路发挥着十分重要的作用ꎬ是将电力输送给用户的关键环节ꎬ线路设计会对用户的用电体验造成直接的影响ꎮ为了保证１０ｋＶ配电架空线路设计的合理性ꎬ必须准确的把握设计要点ꎬ保证线路在运行过程中的安全性与稳定性ꎬ有效的提高电力服务质量ꎮ因此ꎬ在进行１０ｋＶ配电架空线路设计时ꎬ必须明确线路设计目标以及设计流程ꎬ更好的把握设计要点ꎬ有效的提高１０ｋＶ配电架空线路设计水平ꎬ保证线路的运行稳定性ꎮ关键词:１０ｋＶꎻ架空线路ꎻ设计要点一㊁配电线路设计流程从设计图纸到电力线路的最终成型ꎬ其间会有多种多样的因素影响设计方案的最终成型ꎮ为了提高线路设计的合理性ꎬ要将最初设计思路展现在人们面前ꎮ要想合理设计配电线路ꎬ需要在施工过程中严格遵守设计图纸ꎬ落实设计流程ꎮ在具体的实施过程中ꎬ需要一开始就掌握路线的具体位置ꎬ结合导线截面㊁天气等各方面因素ꎬ通过线路设计工作者去现场进行严谨科学的检测ꎬ最终将设计结果清晰标注在设计方案上ꎮ此外ꎬ相关工作人员可以根据设计者给出的设计方案进行杆塔选定ꎮ相关设备和材料清单的罗列ꎬ有助于对工程投资金额进行预算ꎬ再经过分析得到结果显示方案的经济性ꎬ最终确定所需要的技术投资ꎮ二㊁配电架空线路设计内容(一)采用合理路径设计为减少线路铺设可能会遇到的困难ꎬ应综合各种要素进行分析ꎬ例如不合理的路径设计ꎬ将会造成资源的浪费ꎬ还加剧了对大自然的伤害ꎮ由此可见ꎬ要想有一个合理的设计方案ꎬ路径选择是关键点ꎮ设计者应结合各种因素ꎬ反复进行分析ꎬ制作出多个科学合理的方案ꎬ由相关工作人员选择最佳路径ꎬ这样可以有效保障配电网的稳定运行ꎬ最大限度将损失的可能性降至最低ꎮ由于１０ｋＶ配电架空线路的特殊性ꎬ在进行线路路径设计时ꎬ设计者必须重视整个路径途经地方的气候状况㊁地理环境等因素造成的影响ꎬ例如线路架设中有较多的建筑物存在ꎬ这必将对配电网的运行造成一定影响ꎻ地势崎岖的位置ꎬ会给线路安装人员造成很大麻烦ꎬ超出工程资金预算ꎻ树线矛盾突出地区㊁景区及居民聚集区也不适合线路的铺设ꎮ所以在路径选择时要尽量规避这些不利影响ꎬ设计出最可行的线路铺设路径ꎮ(二)采用基础设计的要点设计者若想基础设计过程开展顺利ꎬ必须关注到地形因素㊁土壤特质㊁水文特点等因素对线路铺设的影响ꎮ设计过程中应当仔细分析这些因素可能会对设计产生的影响ꎬ最终选择科学合理的基础形式ꎮ１０ｋＶ配电架空线路的基础形式含有钢筋混凝土杆和铁塔两类ꎬ这两类各有其特点ꎬ它们之间的主要区别是受力的形式不同ꎮ来自二者之中的倾覆类形式ꎬ现在在一些工程中被广泛运用ꎬ倾覆类比较广泛存在的形式为卡盘ꎬ其特点是承受倾覆力矩的压力ꎮ相比较来说ꎬ另一个铁塔基础主要采用灌注桩形式来使其基础形式稳稳扎根于黏性或沙性土中ꎮ无论倾覆类基础形式和铁塔基础形式ꎬ在不同的安装环境下二者各有其存在的必要ꎬ但最终都是为保证基础设计的科学性和合理性ꎮ(三)１０ｋＶ配电架空线路的设计要点１.外界因素影响由于线路安装的特殊性ꎬ使它在安装过程中可能会面临各类环境状况ꎬ对线路的安装非常不利ꎮ所以就必须要求设计者深入分析此地的环境状况ꎬ最大限度避免损失ꎮ调查数据包括此地近些年的气候状况以及是否遭受过地理灾害ꎬ例如泥石流将会造成无法挽回的损失ꎻ多冰雪天气也将影响配电网的使用ꎬ这些因素都应在１０ｋＶ配电架空线路的设计过程中深入分析ꎬ若设计过程中对这些因素不够重视ꎬ则可能导致线路被破坏ꎬ最终影响到整个电力系统的运行ꎮ从人文角度出发ꎬ线路铺设主要为了解决人们的用电需求ꎬ居民的生活水平影响着其地区用电总量ꎮ所以ꎬ在线路铺设过程中也要把此因素考虑在内ꎬ在用电较少的地区大量铺设线路ꎬ这势必是个不合理的工程ꎬ线路铺设所需要的资金投入是巨大的ꎬ如果所铺设的线路不能带来经济效益ꎬ那么将会造成资源的严重浪费ꎮ２.科学选择导线铝导线是１０ｋＶ配电架空线路最常使用的导线材料ꎬ此材料严格按照国家质量标准制造ꎬ很大程度保障了电力输送的安全性ꎮ此导线在居民区的安全系数必须为２.５以上ꎮ铝导线分绝缘铝导线和普通裸导线ꎬ绝缘导线区别于普通的架空裸导线具有:良好的绝缘性能㊁抗腐蚀程度小㊁深入负荷中心㊁减少树线矛盾㊁检修周期延长等优点ꎬ采用架空绝缘导线取代普通架空裸导线越来越普遍ꎮ但是ꎬ由于绝缘导线的使用和施工工艺于普通裸导线有区别ꎬ若选择和使用不当ꎬ不仅会影响工程质量及运行管理ꎬ会留下很多事故隐患ꎮ因此ꎬ要根据当地实际情况科学地选择使用ꎮ三㊁结论在进行１０ｋＶ配电线路的设计过程中ꎬ需要以减少施工过程中遇到的困难㊁线路架设工作中投入的金额以及方便后期维修为目标进行设计ꎮ根据施工过程分析线路铺设和杆塔架设的影响因素ꎬ并提出有效的解决措施ꎬ从而保障铺设的科学性和合理性ꎬ进而保证１０ｋＶ配电线路能够稳定运行ꎮ参考文献:[１]汤锦洪.１０ｋＶ配电线路设计的技术要点分析[Ｊ].通讯世界ꎬ２０１８(３):２７０－２７１.[２]田筝.１０ｋＶ配电线路设计要点分析及阐述[Ｊ].科技创新与应用ꎬ２０１６(３２):２０４.[３]兰云晖.电力系统１０ｋＶ配电线路设计要点分析[Ｊ].科技与创新ꎬ２０１６(１９):１５５ꎬ１５７.作者简介:季正伟ꎬ中油辽河工程有限公司ꎮ３９１。

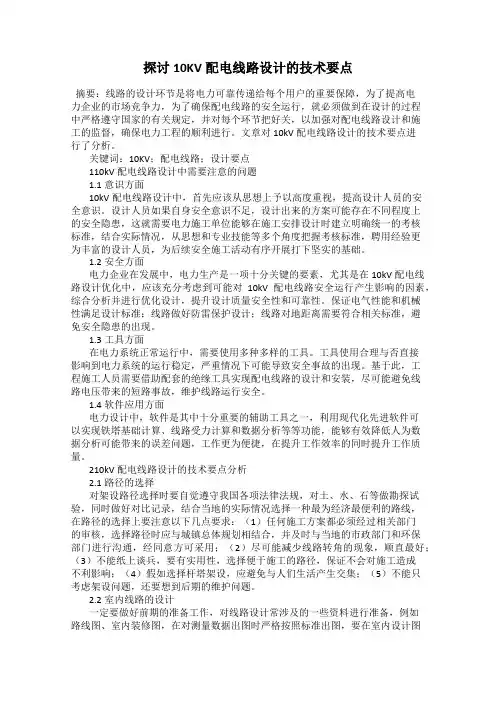

探讨10KV配电线路设计的技术要点
探讨10KV配电线路设计的技术要点摘要：线路的设计环节是将电力可靠传递给每个用户的重要保障，为了提高电力企业的市场竞争力，为了确保配电线路的安全运行，就必须做到在设计的过程中严格遵守国家的有关规定，并对每个环节把好关，以加强对配电线路设计和施工的监督，确保电力工程的顺利进行。
文章对10kV配电线路设计的技术要点进行了分析。
关键词：10KV；配电线路；设计要点110kV配电线路设计中需要注意的问题1.1意识方面10kV配电线路设计中，首先应该从思想上予以高度重视，提高设计人员的安全意识。
设计人员如果自身安全意识不足，设计出来的方案可能存在不同程度上的安全隐患，这就需要电力施工单位能够在施工安排设计时建立明确统一的考核标准，结合实际情况，从思想和专业技能等多个角度把握考核标准，聘用经验更为丰富的设计人员，为后续安全施工活动有序开展打下坚实的基础。
1.2安全方面电力企业在发展中，电力生产是一项十分关键的要素，尤其是在10kV配电线路设计优化中，应该充分考虑到可能对10kV配电线路安全运行产生影响的因素，综合分析并进行优化设计，提升设计质量安全性和可靠性。
保证电气性能和机械性满足设计标准；线路做好防雷保护设计；线路对地距离需要符合相关标准，避免安全隐患的出现。
1.3工具方面在电力系统正常运行中，需要使用多种多样的工具。
工具使用合理与否直接影响到电力系统的运行稳定，严重情况下可能导致安全事故的出现。
基于此，工程施工人员需要借助配套的绝缘工具实现配电线路的设计和安装，尽可能避免线路电压带来的短路事故，维护线路运行安全。
1.4软件应用方面电力设计中，软件是其中十分重要的辅助工具之一，利用现代化先进软件可以实现铁塔基础计算、线路受力计算和数据分析等等功能，能够有效降低人为数据分析可能带来的误差问题，工作更为便捷，在提升工作效率的同时提升工作质量。
210kV配电线路设计的技术要点分析2.1路径的选择对架设路径选择时要自觉遵守我国各项法律法规，对土、水、石等做勘探试验，同时做好对比记录，结合当地的实际情况选择一种最为经济最便利的路线，在路径的选择上要注意以下几点要求：（1）任何施工方案都必须经过相关部门的审核，选择路径时应与城镇总体规划相结合，并及时与当地的市政部门和环保部门进行沟通，经同意方可采用；（2）尽可能减少线路转角的现象，顺直最好；（3）不能纸上谈兵，要有实用性，选择便于施工的路径，保证不会对施工造成不利影响；（4）假如选择杆塔架设，应避免与人们生活产生交集；（5）不能只考虑架设问题，还要想到后期的维护问题。

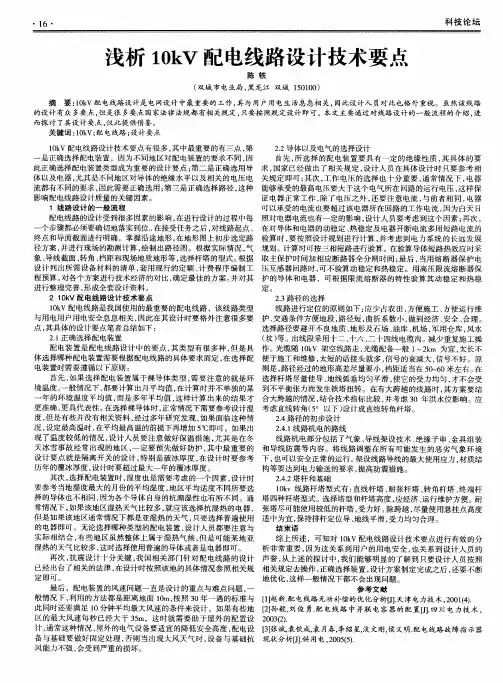

浅析10kV配电线路设计技术要点
流都有不同的要求 ， 因此需要正确选用 ； 第三是正确选 择路径 ， 这种 能够承受的最高电压要大于这个 电气所在 回路 的运行 电压 ， 这样保 影响配电线路设计质量 的关键因素。 证 电器正 常工作 ， 除了电压之外 ， 还要注意 电流 ， 与前 者相 同， 电器 １ 线 路 设 计 的 一 般流 程 可 以承受的电流也要 超过该 电器所在 回路 的工作 电流 ， 因为 白天 Ｅ ｌ 配电线路的设计受到很多 因素 的影响 ， 在进行设计 的过程 中每 照对 电器 电流也有一定 的影响 ， 设计 人员要考虑到这个 因素 ； 再次， 个步骤都必须要确切地落实到位。 在接受任务之后 ， 对线路起点 、 在对导体和电器的动稳定 、 热稳定及 电器开断 电流多用短路 电流 的 终点和导面截面进行 明确 。掌握沿途地形 ， 在地形 图上初步选定路 验算 时 ， 要按 照设 计规划进行计算 ， 并考虑 到电力系统 的长远发展 径方案 ， 并进行现场的勘测计算 ， 绘制 出路径 图。根据实际情况 ， 气 规划 。计算 时可按三相短路进行验算。在验算导体短路热效应 时采 象、 导线截 面 、 转角 、 档距和现场地质地形等 ， 选择杆塔 的型式。 根据 取 主保护时间加相应 断路器 全分 闸时 间； 最后 ， 当用熔 断器保护 电 设计 列出所需设备材料 的清单 ， 套用现行 的定额 、 计 费程序编制 工 压互感器 回路时 ， 可不验算动稳定和热稳定 。用高压 限流熔 断器保 程预算 。 对各个方案进行技术经济 的对 比， 确定最佳 的方案 。 并对其 护的导体和 电器 ，可根 据限流熔断器 的特 性验算其动 稳定和热 稳 进行整理完善 ， 形成全套设计资料 。 定。
而 探 讨 了其设 计 要 点 ， 仅此提供借鉴。
关键词 ： ｌ Ｏ ｋ Ｖ； 配 电 线路 ； 设 计要 点
10kV配电线路设计的技术要点分析
10kV配电线路设计的技术要点分析［摘要］:在电力工程实施的过程中，配电线路对于电力的安全运行具有直接的影响。
在10kV配电线路实际运行过程中，为更好的达到安全输送电力与满足用户对其的需求，要对其进行合理科学布局，并细致的研究其设计要点，从而使得配电线路设计更加安全与合理，保障配电线路更好发挥其作用及功能。
［关键词］10kV配电线路；设计；技术要点；经济性随着我国电力事业的进一步发展，电力系统变得更加完善，为人们的生产生活提供了极大的便利。
电力系统一般是由以下几个部分构成的，一是发电厂，二是变电站，三是输电线路，四是配电线路，五是负荷。
在上述几个构成部分中，配电线路具有承上启下的作用，承担着传输电力的重任，如果在这一环节出现错误，那么就会影响到电力的正常运行，造成人们不能进行正常的生产与生活。
在当前的配电线路输送过程中，电力生产、电力供应以及电力销售是同步实现的，所以对配电线路的要求就更加严格了。
只有配电线路的质量得到进一步的提升，电力系统才能得到更快更好的运行，这样电力企业才能实现应有的经济效益。
1.10kV配电线路设计经济性分析经济性是最终设计方案的一个必要因素，因此，为了使得设计要点更加可行与可靠，首先对其进行经济性分析是必要的。
同时，在保障线路安全的前提下，在10kV配电线路设计方案中，要尽量降低工程造价，而最终的工程造价对可实施设计方案的经济性产生直接联系。
在进行经济分析时需要考虑的因素有：①为了限定总成本在一定范围，需要采用定额设计方式；②为了提高施工的效率，优先选择国家电网公司普遍使用的关联设计措施；③为了控制额外需要的协调或者赔偿费用，需要对架设路径进行优化比对，选取最优路径；④通过对各种因素考虑，优化设计方案，对比验证分析，择优选择最合理设计方案，保证较好的经济性。
2.线路的一般设计流程在对配电线路进行设计的过程中，受到众多因素的影响，为了不阻碍配电线路的正常运行，就需要在进行设计时将每一个步骤都落实到位，具体的工作如下。
10kV配电线路设计技术要点分析
10kV配电线路设计技术要点分析摘要：随着社会的发展，人们的生活水平也在不断提升，电力能源对当今社会的发展与进步具有着极其重要的价值与意义，作为电力系统中一个至关重要的组成部分，10kV配电网线路直接关系着电力系统的稳定运行，关系着电力用户的用电体验。
本文对10kV配电线路设计技术要点进行研究。
关键词：10kV配电线路；线路设计；技术要点当今社会，在其新形势与其能源需要的基础之上，国家在积极地采取各种各样的措施来对电力建设加强投入所占比例。
这其中电力系统中的10kV配电网就是极为重要的构成部分，其对于用户的安全用电发挥着一定的影响。
1 10kV配电线路设计技术要点分析1.1变压器的选择综合考虑变压器容量、种类、数量及用户用电设备性能等方面的内容。
通常情况下，10k V 配电变压器具有较长的全寿命周期和较大的使用量，因此做好 10 k V 节能配电变压器选择工作尤为重要。
在 10 k V 配电系统中，如果节能配电变压器可以达到预期的节能效果，则可以把配电网损耗率控制在 30%左右，这样一来就可以更好的提高我国电力行业的节能效果。
与传统变压器相比，在空载与负载损耗、性能参数等方面节能型变压器具有明显的优势，可以有效降低 10 k V 配网的能量损耗。
目前，我国 10 k V配网设计阶段，并未对节能配电变压器给予广泛的应用，而且使用成本相对比较高，产品生产并未达到规模化要求，致使节能配电变压器在 10 k V 配网设计中的推广受到阻碍。
但是，节能配电变压器将会成为 10 k V 配网设计未来发展的必然趋势，这一点是不可否认的，因此需要对其进行深入、系统的研究。
1.2关于架空线路路径的选择在进行线路路径的选择过程当中，首先就是需要在新版的1：500标准化的地形图上做出初步的选线，在线路的起始端被确定之后，再依据图中的建筑、基础设施、河流与道路所分布的状况，来择取合适的路径，一般情况下，对于线路路径的选择要求满足以下的几个条件：①需要满足关于施工的计划期限之内的每个负荷点的供电需要。
10kv配电线路设计技术要点
10kv配电线路设计技术要点1、线路设计的现状配电线路设计受到很多因素的影响，在进行设计过程中每一个步骤都必须要确切地落实到位。
a.在接受任务之后，对线路起点、终点和导面截面进行明确。
b.掌握沿途地形,在地形图上初步选定路径方案，并进行现场的勘测计算，绘制出路径图。
c.根据实际情况，气象、导线截面、转角、档距和现场地质地形等，选择杆塔的型式。
d.根据设计列出所需设备材料的清单，套用现行定额、计费程序编制工程预算.e.对各个方案进行技术经济的对比，确定最佳的方案。
并对其进行整理完善，形成全套设计资料。
1、裸导体和电器与环境温度.在选择裸导体和电器的时候，环境温度要符合要求，即最热月的平均最高温度为最热月日最高温度的月平均值，要取多年的平均值。
在选择屋内裸导体和其他电器的时候，如果该处没有通风设计温度的资料，最高温的设定要在最热月的平均最高温的基础上加5℃.当温度低于仪表电器的最低允许温度时，要加强保稳措施，防止冰雪事故的发生.另外隔离开关设置的破冰厚度要大于最大的覆冰厚度。
2、导体和电器与相对湿度。
在选择导体和电器的相对湿度时，采用当地湿度最高月份的平均相对湿度.根据不同的地区选择不同的类型.在湿热地区要采用湿热带型电器产品，在亚湿热带地区可采用普通电器产品,实际运用中要根据当地运行经验采取防护措施.3、配电装置的抗震设计。
配电装置的抗震设计要符合现行的国家标准，即《电力设施抗震设计规范》的规定。
4、配电装置抗风能力.在设计配电装置的最大风速时，采用离地10m高，30年一遇10min的平均最大风速。
在这个最大风速超过35m/s的地区进行配置的时候，屋外的配置要采取降低电气设备的安装高度、加强设备与基础之间的固定等措施。
1。
1导体和电器的设计选用1、装置的绝缘水平要符合《电力装置的过电压保护设计规范》里的国家标准。
2、所选用的电器承受的最高工作电压不得低于该回路的最高运行电压，设计需用的导体电器长期允许的电流不能小于该回路的最大持续工作电流，另外的导体电器应考虑日照对其载流量的影响。
10千伏配电线路设计的技术要点解析
10千伏配电线路设计的技术要点解析摘要： 10kV配电线路是与人们日常生活、生产关系最为紧密的配电系统，是支持城乡建设、居民生活与生产的主要配电网络，对于城乡发展、工农产业有着积极推动作用。
10kV配电线路建设作为社会建设的重点内容之一，由于其容易受到地形、天气、技术以及环境等因素的干扰而产生质量与安全隐患，因此在施工建设之初我们必须要提前做好设计与施工规划工作，牢牢把握每一个工程环节，确保工程质量，从而打造出优质、安全的配电网络。
关键词：10kV；配电线路；设计；技术要点1 10kV配电线路设计的重要意义在配电线路过程中，可以根据电压的不同将其划分多个等级，不同等级的配电线路起着不同的作用。
比如35kV以上的配电线路被运用于远距离配电中，而10kV配电线路是整个配电系统中最重要的部分，它主要被用于连接电网和用户，它是将电能输送到用户手中的最后环节。
由于配电线路具有设备质量不统一、线路长、覆盖面积广、地理因素影响的特点，在输送途中一旦出现故障现象，不但影响到人们的正常用电，还会给供电企业造成极大经济损失。
所以在配电线路的实施过程中，一定要选择质量较好的结构造型和电气设备，以此提高10kV配电线路的安全性和可靠性，最终实现整个电力系统的稳定运行。
2 10kV配电线路设计的一般流程因为中国现有状况，10kV配电道路电网绝大部分散布在乡村以及城郊区域，通常选用架空线或许以架空线为主的混合结构形式。
因为乡村人口的散布对比松懈，通常选用放射性供电方法。
考虑到影响配电线路运营的外界要素很多且不可猜测，所以在计划配电线路过程中充分地考虑这些要素是很有必要的。
严厉按照计划流程进行计划配电线路，是计划成功的保证，即使呈现毛病也便于及时排查及修正。
具体流程详述如下:（1）明确计划规模，对计划规模的起点与结尾数据要了然于胸，并作出大体计划，（2）实地勘测计划规模的地势，以把握计划道路的沿途地势数据，依据勘测数据构成开始途径计划计划。
简析10kV 配电线路设计技术要点
简析10kV 配电线路设计技术要点摘要：配电线路的运行安全和运行可靠性取决于线路设计的合理性，一般来说，只要做好了合理的线路设计，线路的运行安全就基本可以得到保障。
针对线路设计的重要性，本文以10KV配电线路设计为例，对10KV配电线路的设计技术流程作浅要介绍，探讨了线路设计技术要点，并得出了相关结论，以供同行参考借鉴。
关键词：10KV；配电线路；设计建设10kV 配电线路是一项综合工程，不但涉及的技术众多，而且建设过程复杂，并且与基层生产和生活密切相联。
在建设10kV配电线路的过程中，要充分考虑各方面的影响因素，以设计和施工作为核心与重点，建立起确保10kV 配电线路建设过程的管理机制和技术体系，以更为全面与重点的控制来提升10kV配电线路的建设质量，为10kV配电线路的稳定运行打下系统性、安全性、功能性基础。
1 10KV 配电线路的设计流程10KV配电线路电网一般分布在我国农村，结构形式采用架空线，或者采用以架空线为主的混合形式。
供电方式采用放射性供电。
分析我国农村地区所配置的10KV配电线路的设计流程，具体结果如下：由于10KV配电线路在运行时涉及到的内容很多，所以在前期进行线路设计时必须要确保每一个设计环节、每一步设计步骤的完善度，可以从以下环节入手：（1）接受任务以后，设计员要对配电线路的长度进行确定，要测量和明确好配电线路的起点和终点，然后再确定出线路的导面截面；（2）要对地形地势进行勘察，要掌握好设计线路的沿途地形，并根据实际地形绘制出初步的路径设计方案，然后对比实体情况，进行准确的计算，绘制出更为详细的路径图；（3）选择合适的杆塔。
路径图绘制完毕后，要结合现场实际情况，结合地形地势、气象天气、线路的导面截面、档距等选择合适的杆塔；（4）根据线路设计方案来计算出预算金额，编制一份完整的工程预算书；（5）对准备阶段中所形成的所有的设计方案进行对比，选择技术经济性更为合理的设计方案，然后将选择出来的最佳设计方案进行整理，完善其中缺少的内容，使之形成一整套的线路设计资料。
10kV配电线路设计技术要点
10kV配电线路设计技术要点摘要在电力建设的工程中，对于配电线路设计和施工建设有着严格的要求，这些设计和施工的合理与否将会直接影响着电力工程的运行的效率和获得的效益。
因此我们必须在线路设计的时候考虑众多的因素，以此来保障电力工程的顺利运行。
本文将着重分析10kV配电线路设计技术要点。
【关键词】10kV配电线路设计技术要点1 为什么要对10kV配电线路设计技术要点进行分析电力系统主要由负荷、发电厂、变电站，输电线路和配电线路等构成。
通过这个系统中的各个部分之间的配合，来保证电能输送到用户手中。
电力产品并不像其余的商品一样是将生产和销售分开的，而是在电力产品生产的同时也完成了销售工作，因此我们必须提高整个电力系统的安全性，来保证整个电力系统的稳定运行和经济效益。
配电线路是整个电力系统的关键部分，它的好坏将会影响整个电力供电系统，因此我们必须要对整个电网进行优化配置，来提高安全性和效益。
10kV的配电线路大多是采用架空线或者以架空线为主的混合模式的架设形式，一般来说是放射性供电方式。
2 线路设计的一般流程在进行线路设计的时候要对许多的要点进行分析，并且要将每一个步骤都落实下来。
（1）对整体的结构做到心中有数，掌握起点、终点等详细的数据。
（2）对于要建设的路线进行实地的考察工作，在地图上进行标注，并根据标注的路线进行详细的规划设计，绘制出路径图。
（3）根据实际情况（地形、地貌、天气）进行材料的选择和对施工的进程进行规划。
（4）根据搜集到的实地资料和选用的材料给出明确预算并编制施工前报告，列出2-3个供选方案。
（5）专业人员进行方案的讨论与选择，确定最终施工方案。
3 配电线路设计要点分析3.1 配电装置选择（1）首先要对工程的所在地的天气情况进行摸底工作。
知道最热月的最高平均气温、日最高平均气温和最冷月的平均气温、日最低平均气温，然后根据得到的数据进行裸导体和电器的选择。
一般情况下要在月最高温平均气温上加5摄氏度进行设定，在较为寒冷的地方加装保温防护措施。
浅析10kV配电线路设计技术要点
浅析10kV配电线路设计技术要点现如今，我国电力工程产业逐渐获得突飞猛进的发展，由此极大的增加了电力企业之间的竞争力，为帮助电力企业占领一席之地，做好配电线路设计与施工监督、管理工作至关重要，以此可以促使配电线路能够更好地连接用户、电力系统，充分发挥电力系统的作用。
基于此，在设计配电线路时必须严格国家相关规定，从而有助于电力企业获得良好的社会、经济效益。
标签：10kV配电;线路设计;技术要点在电力系统运行过程中，配电线路始终都扮演着至关重要的角色，熟练的掌握配电线路的设计技术可更好地促进企业经济建设[1]。
因此，优化配电线路设计极其重要，经配电线路设计技术水平的显著提高，能够致力于配电线路可靠性的显著改善，确保能够持续、稳定的供电，且能够致力于线损率的显著降低，促进电力企业经济效益的显著提高。
1、10kV配电线路设计的重要性与步骤1.1重要性按照电压的不同可以将整个配电线路分为若干个不同的等级，且等级不同本身所具有的作用也有很大不同。
如在远距离配电中35kV之上的配电线路应用较为广泛，而10kV配电线路是组成整个配电系统的重要部分，旨在更好地应用电网与用户，属于电力输送整个过程中的中间环节。
配电线路在设备质量方面所具有的差异性较大，因输电线路较长且覆盖面积较广，受地理因素的干扰较大，因此一旦在电力疏松过程中出现故障，则会影响人们的正常用电，且给供电企业所造成的经济损失十分巨大。
基于此，需要科学合理的设计配电线路，所选择的结构造型与电气设备具有良好的质量，从而可以极大的提高10kV配电线路的安全性、可靠性，为整个电力系统的稳定运行提供充足的保障[2]。
1.2设计步骤在配电线路的实际设计过程中为确定更加理想的效果，需要明确掌握各种因素之间的关系与顺序，设计时严格按照相关流程。
（1）设计人员收到设计任务后，需要进一步明确配电线路的起始点、导线截面;（2）充分了解与掌握沿途地形，在地图上准确的标注初步选定的路径方案，现场勘测配电线路，计算最终路径图;（3）结合现场实际情况，综合考虑相关因素，如气象环境、导线截图、现场地等，从而确定杆塔型式;（4）将整个设计中需要的相关材料、设备清单，由配电线路技术人员详细的罗列下来，按照当下定额标准与相关计费程序对工程预算进行科学、合理的预算;（5）立足于经济性、安全性等方面，对不同设计方案进行科学的对比，从而确定最佳设计方案。
10kV配电线路设计的技术要点分析
10kV配电线路设计的技术要点分析摘要：在电力工程中，配电网的安全建设尤为重要。
在电网建设过程中，影响配电线路安全的因素很多。
只有加强关键问题的技术分析，才能有效提高配电网建设质量。
并找到相应的解。
关键词：10kV配电；线路设计；技术要点引言电力系统必须维持系统良性运行，在额定电压和频率之间向用户提供可靠稳定的电能。
随着电力系统不断扩大规模，用电设备的增加给配电侧电能质量带来很多问题，如由于10kV配电线路的配套变电站数量较少等问题导致部分线路的输送距离超出了配电线路的最大负荷容量等现象。
因此，提高10kV配电网电能质量，改善配电网的谐波问题、进行技术设计优化成为迫在眉睫的课题。
1配电设计的重要性近些年来，我国的经济建设越来越强盛，我国电力系统的发展也越来越趋于完备，电力系统的建设部变得越来越重要，成为了我们生活中十分重要的一个组成部分。
我国的工商农业以及人们的生产生活都离不开电力系统的支持，如果电力系统没有提供电力资源，各行各业就不能有效开展工作，因此强化电力系统重要性是关注的焦点目前的基础设施建设。
真正的建设。
包括变电站，配电线路，传输线路等，都是电力系统的主要组成部分。
他们的内容将对电力系统产生不同的影响。
为了进一步确保人民的安全，我们应该从电力系统的内容出发。
在电力系统中发挥作用。
配电线路是最基本的环节和现场电力的联系。
为了进一步加强质量关键环节，我们应该详细分析关键问题。
但10kV配电线路一直处于我国农村经济发展水平较高的发展阶段，保证了基础设施的安全和稳定，可以促进广大农村地区的生产和建设。
因此，这具有重要意义。
210kV配电线路的现状2.1受多方面因素影响10kV配电线路的应用范围较为广泛，在使用过程中，容易受多方面因素的影响，从而出现电路故障，主要体现在以下几个方面：①受天气影响。
天气是影响10kV配电线路运行的主要因素之一，如果气温过冷，容易将电线冻伤，如果风量过大，会对10kV配电线路的运行造成严重的损害。
10kV配电架空线路设计要点分析
10kV配电架空线路设计要点分析随着城市化进程的推进，配电网络的建设变得越来越重要。
10kV配电架空线路作为城市配电网络的重要组成部分，其设计要点的把握对于确保电力安全供应至关重要。
本文将针对10kV配电架空线路的设计要点进行分析，以期提供一些有关设计的思路和参考。
1. 线路的选址和布置10kV配电架空线路的选址和布置需要考虑以下几点：地理环境、土地使用情况、需供电区域、电力负荷以及线路的布线方式。
选址时应尽量选择地势平坦、交通便利、空地资源丰富的区域，避免在低洼地带或易受自然灾害影响的地区布置。
布置时要注意线路的排列和距离，保持与周边建筑物和设施的安全距离，避免线路过于密集或与其他设施发生干扰。
2. 跨越物的设计10kV配电架空线路在设计中经常需要跨越公路、河流、铁路等物体。
跨越物的设计要点包括：选择合适的跨越方式（如杆塔、导管、缆槽等）、确定跨越物的高度和宽度、选用合适的材料和结构、设计牵引线等。
设计时要充分考虑跨越物的强度、稳定性和安全性，满足相关规范和标准的要求。
3. 架空线的选用和布置10kV配电架空线路的架空线选用和布置需要考虑以下几点：导线的类型（如裸导线、绝缘导线）、导线的截面积、导线的材料和机械强度、导线的距离和高度、导线的绝缘和防震设计等。
选用时要考虑导线的导电性能、耐腐蚀性能、绝缘性能和机械强度等因素，满足电力负荷和在线损耗的要求。
布置时要保证导线的安全距离、导线之间的绝缘距离和地面的安全距离，避免导线之间和导线与周围物体之间的相互干扰。
4. 设备和保护装置的选择10kV配电架空线路的设备和保护装置的选择要点包括：变压器、开关设备、断路器、避雷器、隔离开关、保护装置等。
设备的选择要考虑负荷容量、运行可靠性、经济性和维护便利性等因素，满足配电网的供电要求。
保护装置的选择要考虑过电流保护、短路保护、接地保护等功能，确保线路的安全运行。
5. 维护和检修10kV配电架空线路的维护和检修是确保线路安全运行的关键。
浅谈10KV配电线路设计中的技术要点
浅谈10KV配电线路设计中的技术要点摘要：输配电线路安全运行与否直接关系到电力工程的实施和运行，输配电线路的设计和规划对电力工程的安全运行意义重大。
因此，在对输配电线路进行设计时，一定要注重对线路各部分进行合理的安排和规划，只有这样才能确保输配电线路的安全运行。
本文通过总结配电工作的实际操作经验和对输配电线路的设计经验，分析了输配电线路中存在的问题。
关键词：输配电线路设计要点【前言】发电厂、变电站、输电线路、配电线路和负荷构成了完整的电力系统。
其中配电线路是将电力输送到用户手中的最后一个环节。
由于电力的生产、供应和销售是同步进行的，这就要求提高配电线路的质量，保证整个电力系统的安全可靠运行，同时保障供电企业的经济效益得到实现。
配电线路的设计是电力传输实施的前提和保障。
设计质量的优劣直接关系到电力线路工程建设的经济效益、环境效益和社会效益。
近年来，在配网工程建设和改造中，10kv配电路线大多数运用在农村地区，采用架空线或者是以架空线为主的混合结构形式，一般为放射性的供电方式。
一、10kV供电线路导线及相应的选择（1）、合理选择10kV线路导线截面积。
为使10kV配电线路既能满足用户需求，又能达到节能的要求，应采用高于规范中一个等级来选择导线截面积，在输送负荷不变的条件下，加大导线截面积，可以减少线路电阻产生的损耗。
（2）、使用节能型金具。
目前配电线路中大量应用铁磁材料金具，如悬垂线夹、耐张线夹、并沟线夹、防震锤等与导线接触的金具，这些铁磁材料制成的金具在运行中会产生磁滞损耗和涡流损耗，因此采用无磁金具或低磁金具也是节能的一种有效手段二、二线路设计流程配电线路的设计受到很多因素的影响，在进行设计的过程中每一个步骤都必须要确切地落实到位（1）、在接受任务之后，对线路起点、终点和导面截面进行明确。
（2）、掌握沿途地形，在地形图上初步选定路径方案，并进行现场的勘测计算，绘制出路径图。
（3）、根据实际情况，气象、导线截面、转角、档距和现场地质地形等，选择杆塔的型式。
10kV配电线路设计技术要点分析
10kV配电线路设计技术要点分析摘要：文章对10kV配电线路的设计原则进行介绍，分析10kV配电线路运行和设计中常见的问题，并提出了在进行10kV配电线路设计时应注意的技术要点，以供参考。
关键词：10kV；配电线路；设计技术1引言随着我国经济的快速发展，人们生活水平有了较大的提高，而且城镇化进程也不断深入，使得人们对于电能的需求量不断增加，在此形势下，我国加快了对电力企业进行改革的步伐，也推动了电力工程产业的快速发展。
在电力系统中，发电企业、变电站、输电线路、配电线路和负荷共同构成了完整的电力系统，其中配电线路是将电能分配到电力用户手中的最后一个环节，与电力用户的切身利益密切相关，所以需要提高配电线路的质量来确保供电服务质量，以及整个电力系统的可靠运行。
而对配电线路进行合理的设计则是确保配电线路可靠性，保障供电持续性和稳定性的重要部分，此外，还能降低线损，提高电力企业的经济效益和市场竞争力。
2 10kV配电线路设计原则10kV配电线路是电力系统配电线路中的重要组成部分，在对其进行设计时，应根据实际条件进行科学合理的设计，并应遵循以下设计原则：一是对10kV配电线路的设计应符合科学性的原则。
只有确保配电线路设计的科学性才能确保其在实际的使用过程中得到有效的应用和实施；二是应该遵循安全原则。
在对配电线路进行设计时，应考虑用电安全以及线路的运行安全，这是保证供电质量最重要的内容；三是应遵循经济性原则。
在对配电线路进行设计时，在满足上述原则之后，就应考虑线路设计的经济性问题，在设计过程中应从不同思路尽量多地进行不同方案的设计，然后对这些方案的经济性进行对比，从而选出既能满足科学性和安全性原则，还具有最佳性价比特点的设计方案，以此来节约配电线路施工和运行成本，提高电力企业的经济效益。
3 10kV配电线路中经常出现的故障一是10kV配电线路在电力系统中主要分布于城市人口、建筑和道路分布较为密集的地区，以及一些农村地区，而且10kV配电线路还具有分布广泛、分支多、线路长等特点，在配电线路所经过的区域中，容易出现违章建筑以及高大树木等，树木没有及时进行修剪以及违章建筑的影响，会对配电线路造成损坏，并且由于不合理的布局设置，还存导致在长时间的运行过程中出现线路及设备老化的问题，此外，如果铺设不够合理还会由于气候及天气原因而出现导线松弛、弧垂过大等现象，从而引发线路故障。
10kV配电线路设计的技术要点探讨
10kV配电线路设计的技术要点探讨摘要电力系统主要是配电线路和及其负荷。
其中配电线路是将电力输送到用户手中的最后一个环节。
由于电力的生产、供应和销售是同步进行的，这就要求提高配电线路的质量，保证整个电力系统的安全可靠运行，同时保障供电企业的经济效益得到实现。
配电线路设计是电力传输实施的前提和保障。
设计质量的优劣直接关系到电力线路工程建设的经济效益、环境效益和社会效益。
本文对10kV配电线路设计的技术要点进行了探讨。
关键词10kV配电线路设计；技术要点；经济效益前言对于10kV配电线路的良好设计不仅是对电力传输实施过程中的一个前提更是一个保障。
设计质量的优劣对工程造价、企业的经济效益、社会效益、环境效益都有着至关重要的影响。
近些年，在配电网工程建设和改造中，10kV配电线路大多采用架空、电缆、架空电缆混合型式。
以下笔者根据自身的工作实践经验，对10kV配电线路的设计进行分析。
1 10KV配电线路设计的一般流程10KV配电线路设计过程中受到很多因素的影响，在行设计的过程中每一个步骤都必须明确并且落实到位。
①接受任务，明确设计范围；②进行资料收集；③在地形图上根据已经掌握资料进行路径方案的绘制，通常我们都拟定2～3个线路方案，以供比较，择优选用；④进行现场勘查、测量；⑤根据气象条件、现有地形、地质以及规划部门出具的规划设计条件等实际情况选择10kV配电线路的类型；⑥进行初步设计。
包括配电线路路径的绘制，杆塔、电缆、线路设备的选型，编制设备材料表；⑦根据设备材料表，编制工程概算书[1]。
2 10kV配电线路设计要点2.1 10KV配电线路路径的选择在路径选择时，我们应该遵循以下六个原则：①与城镇规划相协调，与配电网络改造相结合；②综合考虑运行、施工、交通条件和路径长度等因素；③尽量少占或不占农田；④避开洼地、冲刷地带以及易被车辆碰撞等地段；⑤避开有爆炸物、易燃物和可燃液（气）体的生产厂房、仓库、贮罐等；⑥要求配电线路路径尽量短，避免迂回。
10kV配电线路设计的技术要点探讨
10kV配电线路设计的技术要点探讨10kV配电线路是连接电力系统和电力用户之间的关键环节，若10kV配电线路设计不合理，不仅影响10kV配电网的安全运行，而且产生较大的损耗，所以应从多方面对10kV配电线路设计进行技术改进和优化，结合不同地区10kV 配电线路的具体情况，不断提高10kV配电线路设计水平。
文章分析了10kV配电线路设计基本过程，阐述了10kV配电线路设计技术要点，以供参考。
标签：10kV配电线路；设计；技术要点近年来，我国电网建设进程持续加快，各个地区的10kV配电线路覆盖面越来越广泛，由于10kV配电线路比较长，节能降耗、安全稳定成为10kV配电线路设计中最关键的问题。
相关电力部门必须高度重视10kV配电线路设计，采用科学有效的设计方法，降低10kV配电线路损耗，提高10kV配电线路的经济性和可靠性。
1 10kV配电线路设计基本过程很多地区的10kV配电线路运行环境比较恶劣，容易受到各种外界因素的干扰，在设计10kV配电线路时应充分考虑到各种影响因素，这也给10kV配电线路设计带来很大难度，使得10kV配电线路设计更加复杂。
为了提高10kV配电线路设计的合理性和科学性，应全面分析各种因素之间的内在联系，10kV配电线路设计要按照以下流程：第一，相关设计单位接到10kV配电线路设计工作以后，首先根据要设计要求明确和测量10kV配电线路的起点、终点确定10kV配电线路的长度，然后明确和测量10kV配电线路的起点、终点，接着确定10kV 配电线路导线截面；第二，全面勘察10kV配电线路周围的地形地貌，对于10kV 配电线路沿途的地势地形情况了然于心，结合实际的地形情况，运用计算机专业软件系统编制10kV配电线路设计方案，和现实情况进行科学对比分析，然后准确进行分析和计算，绘制更加准确、详细、完整的10kV配电线路路径图；第三，完成10kV配电线路路径图以后，结合10kV配电线路设计要求，根据10kV配电线路的档距、导线截面、气象天气、地形地势等，合理设置杆塔；第四，结合10kV配电线路设计方案，分析其经济性，编制完整、详细的10kV配电线路设计预算文件；第五，在10kV配电线路设计准备阶段，仔细对比各个设计方案，结合实际情况，选择经济合理、技术可行的设计方案，按照相关设计要求适当调整和优化，完善设计内容，为10kV配电线路设计奠定良好的基础。
10kV 配电线路设计的技术要点
10kV 配电线路设计的技术要点摘要：线路的设计环节是将电力可靠传递给每个用户的重要保障，为了提高电力企业的市场竞争力，为了确保配电线路的安全运行，就必须做到在设计的过程中严格遵守国家的有关规定，并对每个环节把好关，以加强对配电线路设计和施工的监督，确保电力工程的顺利进行。
关键词：10kV 配电线路; 线路设计；技术要点1.10kV 配电线路的设计内容与步骤分析1.1设计内容在 10kV 配电线路设计过程中，通常情况下包括多方面的设计内容，如：整体的编制说明、机电设计、杆塔设计等，每一个设计内容都需要详细的进行研究后才能够完成具体的设计过程，从技术方面来说主要是在机电和杆塔设计上进行科学完成，其中线路的整体编制说明不能够被忽略，在整体说明过程中需要对详细的设计依据、线路路径、工程基本情况等有一个比较具体的说明，能够正确的认识到编制 10kV 配电线路整体说明的重要性，从而严格按照科学标准要求完成设计过程。
1.2设计步骤分析①接受配电设计任务之后，首先确定配电线路的长度，通过测量其起点和终点给予明确答案；②在了解 10kV 配电线路的覆盖范围和沿途地形之后，及时在选定的设计方案地形图上进行标记，并对现场实行勘察；③绘制好路径图之后，先结合实际地形情况和所在天气状况，然后才能对杆塔进行选择；④涉及的相关设计人员要准确写出整个设计所需要的设备和材料，参照定额标准和计费程序对其工程作出预算；⑤选择出比较经济合理的设计方案，并对其进行整理分析，使其成为一套完整的配电线路设计材料。
1.3配电设备选型①环网开关柜，主要有两种结构型式，一是空气绝缘式，二是SF6 绝缘式，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点；②箱式变电站，是一种高压开关设备，适用于城网建设改造，具备体积小、安装方便、灵活性强等优势；③变压器，通常 10kV 配电线路采用 S9、S11、SCB9 等变压器，具体选择过程中要综合考虑使用地点以及容量大小等因素；④电缆选型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈10KV配电线路设计中的技术要点
发表时间：2016-08-03T14:52:06.610Z 来源：《基层建设》2016年10期作者：顾巍
[导读] 本文通过总结配电工作的实际操作经验和对输配电线路的设计经验，分析了输配电线路中存在的问题。
常州凌峰润源电力工程设计有限公司常州市 213119
摘要：输配电线路安全运行与否直接关系到电力工程的实施和运行，输配电线路的设计和规划对电力工程的安全运行意义重大。
因此，在对输配电线路进行设计时，一定要注重对线路各部分进行合理的安排和规划，只有这样才能确保输配电线路的安全运行。
本文通过总结配电工作的实际操作经验和对输配电线路的设计经验，分析了输配电线路中存在的问题。
关键词：输配电线路设计要点
【前言】发电厂、变电站、输电线路、配电线路和负荷构成了完整的电力系统。
其中配电线路是将电力输送到用户手中的最后一个环节。
由于电力的生产、供应和销售是同步进行的，这就要求提高配电线路的质量，保证整个电力系统的安全可靠运行，同时保障供电企业的经济效益得到实现。
配电线路的设计是电力传输实施的前提和保障。
设计质量的优劣直接关系到电力线路工程建设的经济效益、环境效益和社会效益。
近年来，在配网工程建设和改造中，10kv配电路线大多数运用在农村地区，采用架空线或者是以架空线为主的混合结构形式，一般为放射性的供电方式。
一、10kV供电线路导线及相应的选择
（1）、合理选择10kV线路导线截面积。
为使10kV配电线路既能满足用户需求，又能达到节能的要求，应采用高于规范中一个等级来选择导线截面积，在输送负荷不变的条件下，加大导线截面积，可以减少线路电阻产生的损耗。
（2）、使用节能型金具。
目前配电线路中大量应用铁磁材料金具，如悬垂线夹、耐张线夹、并沟线夹、防震锤等与导线接触的金具，这些铁磁材料制成的金具在运行中会产生磁滞损耗和涡流损耗，因此采用无磁金具或低磁金具也是节能的一种有效手段
二、二线路设计流程
配电线路的设计受到很多因素的影响，在进行设计的过程中每一个步骤都必须要确切地落实到位
（1）、在接受任务之后，对线路起点、终点和导面截面进行明确。
（2）、掌握沿途地形，在地形图上初步选定路径方案，并进行现场的勘测计算，绘制出路径图。
（3）、根据实际情况，气象、导线截面、转角、档距和现场地质地形等，选择杆塔的型式。
（4）、根据设计列出所需设备材料的清单，套用现行的定额、计费程序编制工程预算。
（5）、对各个方案进行技术经济的对比，确定最佳的方案。
并对其进行整理完善，形成全套设计资料。
三、配电线路设计要点分析
1、线路走廊
线路走廊应与建设局等有关部门协商确定，一般宜在人行道树的位置（人行道上，距路沿石0.5m）沿城市道路架设，如果条件受限也可在绿化带位置架设。
我们主干线路选在南北道路西侧人行道树位置，分支线路选在东西道路北侧人行道树位置。
这样比较美观大方，不与通讯线路干扰。
在满足技术条件的要求下，杆塔位置要离开路口，不宜正对房门口，以便顺利施工。
线路建设中双回同杆架设节省走廊，也比较经济，而且故障时切除故障段所停的客户数量较少，故在负荷较密集的路段宜采用双回同杆架设线路，以道路为分界线，路左侧用左侧线路供电，路右侧用右侧线路供电。
在负荷较小的道路段宜架设单回线路。
2、线路相序
在手拉手双电源配电网，联络、分段开关动作，切除故障，恢复送电过程中，供电电源改变，故线路相序一定要对应。
线路相序宜以一个主变变电所为电源，背向变电所，从左到右（或从上至下）为A、B、C相，直至另一变电所。
现在变电所多用中置柜、电缆出线，实现换相十分方便，若有架空一变电所，则应以该所为电源侧，背向变电所设置相序。
3、导线选择
采用电力电缆有利于美化环境，提高供电可靠性，但价格高，不便检修，可在最繁华路段采用；架空线路，便于施工和检修。
绝缘架空线有普通型和轻型，普通型绝缘层较厚，允许与树木频繁接触，轻型绝缘层较薄，允许与树木不频繁接触，可根据具体情况选用。
绝缘线雷击后易断线，风荷较大，弧垂较大，档距要求较小，适用市区选用，郊区可选裸钢芯铝绞线。
导线截面宜用10～20年（中长期）预测负荷，一般城区走廊受限，改造新建难度大，主干线路建设后寿命较长，故障时还要转移负荷，故导线线径宜选大一点，现在看来一般应不小于150mm2，以防重复投资。
我们主干选用240、185mm2两种，分支选用120、70mm2两种。
4、杆塔及基础
10kV线路的杆塔杆塔型式主要分为四种型式：耐张杆塔、直线杆塔、转角杆塔、终端杆塔。
在工程设计中，应尽量选用典型设计或经过施工、运行考验过的成熟杆塔型式。
在选择杆塔型式的时，必须说明采用直线杆塔或承力杆塔型式的理由，包括各种杆塔型式的特点、使用钢材、混凝土量、适用地区等技术经济指标，综合考虑基础及线路占用走廊等因素后，对技术经济进行综合比较，优选杆塔型式。
受力杆如转角、T接、耐张杆，如果打拉线受限，可以考虑钢管塔，钢管塔基础一般有两种，即深埋式和浅埋式。
一般设计采用浅埋式，开挖面积较大，在位置受限的城区不便施工。
我们选用深埋式灌注桩基础。
直径1.5m左右。
施工时采用人工开挖，实践证明既经济实用，又不需其它配套设备，无噪音，无污染。
深埋灌注桩铁塔基础和人工开挖的施工工艺在城区应广泛推广。
5、金具、绝缘子选择
绝缘架空线用的新型金具较多，如耐张线夹的型式就有楔式、螺栓式，材料有铝合金、铸钢，可根据具体情况合理选用，但应注意校验握力。
节能型金具虽一次性投资较大，但从长远来看还是合算的，应优选选用。
在选用金具时注意选用配套绝缘罩。
复合绝缘子，重量轻，防污闪，施工方便，减少运行维护工作量，应优先选用。
因绝缘线雷击后易断线，故在架空绝缘线路中应优先选用防雷绝缘子。
6、10kV配网馈线自动化设备的选择
目前配网自动化设备功能强大，技术含量高，投资也高，适用于大中城市。
馈线自动化相对来说能满足一般县级城镇需要，经济实
用，易于升级，宜在一般县级城镇推广使用。
馈线自动化大体分两种类型，电压-时间型和电流型。
电压-时间型，由变电所断路器和线路上的分段器构成，当线路发生故障时，变电所跳闸，线路失电，各分段器跳闸，断路器重合后各分段器顺序延时重合，合闸到故障段时，断路器又跳闸，故障段两端的分段器被闭锁，再重合时，正常段恢复送电。
故障段以后的正常段由联络开关闭合后从另一变电所供电。
7、线路设计中的新技术
近年来，由于负荷密集程度的增加，部分地区新建了20kV配电网络，或将原有的10kV配电线路升级改造为20kV，虽然这一电压等级符合我国的国家标准与国际标准，但由于应用较少，故当地一般不存在已有工程可以提供借鉴，这时就需要设计人员向已建设的地区和设计人员借鉴经验，并结合本地区实际进行改造创新。
随着智能电网技术的开创于发展，基于智能电网的智能配电也逐渐开展。
智能配电包含分布式电源、实时监控和综合测量等技术，为输电网降低损耗、提高可靠性等方面都有贡献，但对输电线路设计也提出了要求，如在杆塔和线路中增加监视测量设备等，这对设计人员提出了更高的要求。
四、结语
近年来，原有的电力架空路线逐渐被电缆替代，城市无杆化将成为城建工作的重要组成部分。
配送路线从空中转入地下，这将使得10kv的电路配送施工量越来越大，工程难度也越来越高。
参考文献：
[1]刘文龙.浅析10kV配电线路设计技术要点[J].价值工程，2010年33期.
[2]赵新.配电线路无功补偿的优化分析[J].天津电力技术，2001年04期.
[3]孙毅，刘俊勇.配电线路中并联电容器的配置[J].四川电力技术，2003年0期.
[4]任晓晖.10kV配电设计中的节能措施[J].农村电工，2009（2）：29-30.。
