国开电大数控机床电气控制形考作业3参考答案

国开电大数控机床电气控制形考作业3参考答案
·选项、
A、时间继电器
B、热继电器
C、温度继电器
D、速度继电器
【答案】
D、速度继电器
·题目、
4、下面属于非自动控制电器的是()
·选项、
A、熔断器
B、接触器
C、时间继电器
D、行程开关
【答案】
D、行程开关
·题目、
5、在电动机的继电器接触器控制电路中,热继电器的作用是()
·选项、
A、短路保护
B、零压保护
C、过载保护
D .动断动作,动合不动作
【答案】
B.动断先断开
·题目、
15.在机床电气设备中广泛采用的用来实现电动机反接制动控制的继电器是()
·选项、
A、时间继电器
B、热继电器
C、温度继电器
D、速度继电器
【答案】
D、速度继电器
·题目、
1、试举出两种主令电器:_______。()
·选项、
A、继电器
B、按钮
C、电容
D、行程开关
·题目、
1、在机床的自动控制中,担任“自锁”触头的电器元件是()
·选项、
A继电器
B接触器
C熔断器
D含A和B
【答案】
D含A和B
·题目、
2、在继电器接触器控制电路中,自锁环节的功能是()
·选项、
A、保证可靠停车
B、保证起动后持续运行
C、兼有点动功能
D、防止短路
【答案】
B、保证起动后持续运行
·题目、
3、在机床电气设备中广泛采用的用来实现电动机反接制动控制的继电器是()
·选项、

×
【答案】

·题目、
4.电动机采用制动措施的目的是为了停车平稳。()

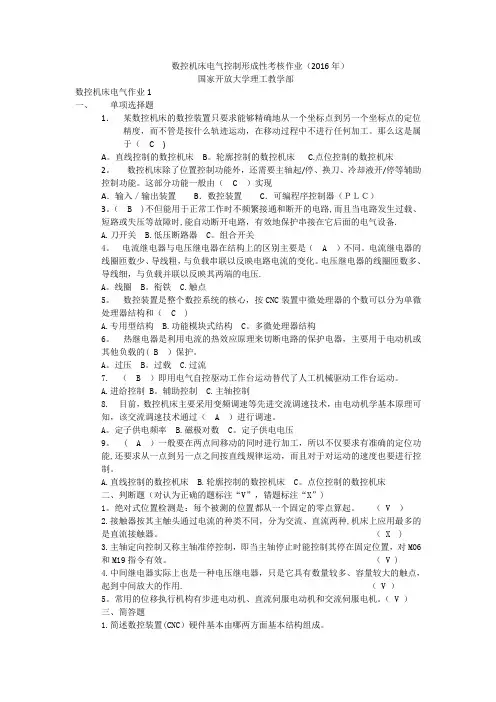

数控机床电气控制形成性考核作业.docx作业1

数控机床电气控制形成性考核作业.docx作业1

数控机床电气控制形成性考核作业(2016年)国家开放大学理工教学部数控机床电气作业1一、单项选择题1.某数控机床的数控装置只要求能够精确地从一个坐标点到另一个坐标点的定位精度,而不管是按什么轨迹运动,在移动过程中不进行任何加工。

那么这是属于( C )A。

直线控制的数控机床B。

轮廓控制的数控机床 C.点位控制的数控机床2。

数控机床除了位置控制功能外,还需要主轴起/停、换刀、冷却液开/停等辅助控制功能。

这部分功能一般由(C)实现A.输入/输出装置B.数控装置C.可编程序控制器(PLC)3。

( B )不但能用于正常工作时不频繁接通和断开的电路,而且当电路发生过载、短路或失压等故障时,能自动断开电路,有效地保护串接在它后面的电气设备.A.刀开关B.低压断路器 C。

组合开关4。

电流继电器与电压继电器在结构上的区别主要是( A )不同。

电流继电器的线圈匝数少、导线粗,与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细,与负载并联以反映其两端的电压.A。

线圈 B。

衔铁 C.触点5。

数控装置是整个数控系统的核心,按CNC装置中微处理器的个数可以分为单微处理器结构和( C )A.专用型结构B.功能模块式结构 C。

多微处理器结构6。

热继电器是利用电流的热效应原理来切断电路的保护电器,主要用于电动机或其他负载的( B )保护。

A。

过压 B。

过载 C.过流7. ( B )即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。

A.进给控制 B。

辅助控制 C.主轴控制8. 目前,数控机床主要采用变频调速等先进交流调速技术,由电动机学基本原理可知,该交流调速技术通过( A )进行调速。

A。

定子供电频率 B.磁极对数 C。

定子供电电压9。

( A )一般要在两点间移动的同时进行加工,所以不仅要求有准确的定位功能,还要求从一点到另一点之间按直线规律运动,而且对于对运动的速度也要进行控制。

A.直线控制的数控机床B.轮廓控制的数控机床 C。

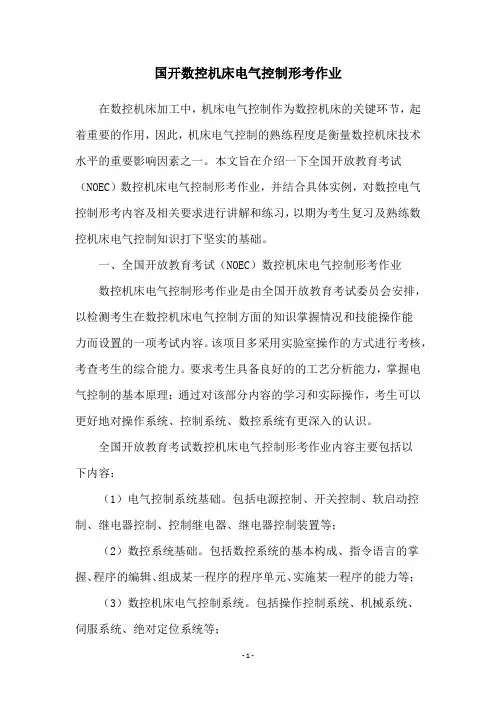

国开数控机床电气控制形考作业

国开数控机床电气控制形考作业

国开数控机床电气控制形考作业在数控机床加工中,机床电气控制作为数控机床的关键环节,起着重要的作用,因此,机床电气控制的熟练程度是衡量数控机床技术水平的重要影响因素之一。

本文旨在介绍一下全国开放教育考试(NOEC)数控机床电气控制形考作业,并结合具体实例,对数控电气控制形考内容及相关要求进行讲解和练习,以期为考生复习及熟练数控机床电气控制知识打下坚实的基础。

一、全国开放教育考试(NOEC)数控机床电气控制形考作业数控机床电气控制形考作业是由全国开放教育考试委员会安排,以检测考生在数控机床电气控制方面的知识掌握情况和技能操作能力而设置的一项考试内容。

该项目多采用实验室操作的方式进行考核,考查考生的综合能力。

要求考生具备良好的的工艺分析能力,掌握电气控制的基本原理;通过对该部分内容的学习和实际操作,考生可以更好地对操作系统、控制系统、数控系统有更深入的认识。

全国开放教育考试数控机床电气控制形考作业内容主要包括以下内容:(1)电气控制系统基础。

包括电源控制、开关控制、软启动控制、继电器控制、控制继电器、继电器控制装置等;(2)数控系统基础。

包括数控系统的基本构成、指令语言的掌握、程序的编辑、组成某一程序的程序单元、实施某一程序的能力等;(3)数控机床电气控制系统。

包括操作控制系统、机械系统、伺服系统、绝对定位系统等;(4)调试数控机床电气控制系统。

包括对数控机床电气控制系统的各部分的数据输入、程序的调试、操作、任务预置、加工方案制定及其他相关操作等。

二、实例讲解及练习(1)数控机床电气控制系统的调试数控机床的可靠性与安全性与电气控制安全系统密切相关。

因此,在数控机床调试前,必须对电气控制系统进行合理布线,并完成必要的性能调试。

数控机床电气控制系统调试过程主要包括:电气控制设备布线,编程设备配置,控制装置编程,轴系部件定位,系统调试及诊断,机床启动,停止,负载抑制调整,精度校正,运行状态监控,故障处理等。

国家开放大学2022年秋季《数控机床》形成性考核

国家开放大学2022年秋季《数控机床》形成性考核

国家开放大学2022年秋季《数控机床》形成性考核形考作业1(25分)一、单项选择题(每小题3分,共66分)1.数控机床指的是(),对机床的加工过程进行自动控制的一类机床。

A.装备了PLC的机床B.装备了ATC的机床C.装备了NC或CNC系统的机床的机床2.()属于数控机床的机床本体。

A.自动换刀装置B.伺服电机C.光栅尺D.床身3.()属于数控机床的反馈装置。

A.自动换刀装置B.伺服电机C.光栅4.()属于数控机床的辅助装置。

A.润滑装置B.伺服电机C.立柱D.床身5.()属于数控机床的伺服系统。

A.自动换刀装置B.伺服电机C.进给机构6.()是机床实现自动加工的核心。

A.机床本体B.数控系统C.伺服系统D.反馈装置7.按照工艺用途分类,数控铣床属于()数控机床。

A.特种加工类B.金属切削类C.金属成形类8.按照运动轨迹控制分类,加工中心属于()。

A.点位控制B.轮廓控制C.直线控制D.远程控制9.欲加工一条与X轴成60°的直线轮廓,应采用()数控机床。

A.点位控制B.直线控制C.轮廓控制10.全闭环控制数控机床比开环及半闭环控制数控机床()。

A.稳定性好B.故障率低C.精度低D.精度高11.()数控机床只有控制信息的前向通道,没有检测装置,不具有反馈环节。

结构简单、调试方便、容易维修、成本较低,但其控制精度不高。

A.全闭环控制B.半闭环控制C.开环控制12.数控机床使用反馈装置的作用是为了()。

A.提高机床的安全性B.提高机床的使用寿命C.提高机床的定位精度、加工精度D.提高机床的灵活性13.()数控机床的反馈装置安装在数控机床终端移动部件上,其加工精度高,移动速度快,但调试和维修比较复杂,成本高。

A.开环控制B.全闭环控制C.点位控制14.数控机床全闭环进给伺服系统与半闭环进给伺服系统的主要区别在于()。

A.位置控制器B.反馈单元的安装位置C.伺服控制单元D.数控系统性能优劣15.数控机床按运动轨迹控制分为点位控制数控机床、直线控制数控机床和()数控机床。

数控机床电气控制形考作业汇总(最新)

数控机床电气控制形考作业汇总(最新)

数控机床电气控制形成性作业1(第1章、第2章)一、单选题1. 某数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度,而不管是按什么轨迹运动,在移动过程中不进行任何加工。

那么这是属于( C )A直线控制的数控机床 B轮廓控制的数控机床C点位控制的数控机床2. 数控系统除了位置控制功能外,还需要主轴起/停、换刀、冷却液开/停等辅助控制功能。

这部分功能一般由( C )实现。

A 输入/输出装置 B数控装置 C 可编程序控制器(PLC)3. ( B )不但能用于正常工作时不频繁接通和断开的电路,而且当电路发生过载、短路或失压等故障时,能自动切断电路,有效地保护串接在它后面的电气设备。

A刀开关 B低压断路器 C 组合开关4. 电流继电器与电压继电器在结构上的区别主要是( A )不同。

电流继电器的线圈匝数少、导线粗,与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细,与负载并联以反映其两端的电压。

A 线圈 B衔铁 C 触点5. 数控装置是整个数控系统的核心,按CNC装置中微处理器的个数可以分为单微处理器结构和( C )。

A专用型结构 B功能模块式结构 C多微处理器结构6. 热继电器是利用电流的热效应原理来切断电路的保护电器,主要用于电动机或其他负载的( B )保护。

A过压B过载 C过流7.( B )即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。

A进给控制 B辅助控制 C主轴控制8. 目前,数控机床主要采用变频调速等先进交流调速技术,由电动机学基本原理可知,该交流调速技术通过改变( A )进行调速。

A定子供电频率 B磁极对数 C定子供电电压9. ( A )一般要在两点间移动的同时进行加工,所以不仅要求有准确的定位功能,还要求从一点到另一点之间按直线规律运动,而且对运动的速度也要进行控制。

A直线控制的数控机床 B轮廓控制的数控机床C点位控制的数控机床二、判断题(对认为正确的题标注“√”、错题标注“×”)1.绝对式位置检测是:每个被测点的位置都从一个固定的零点算起。

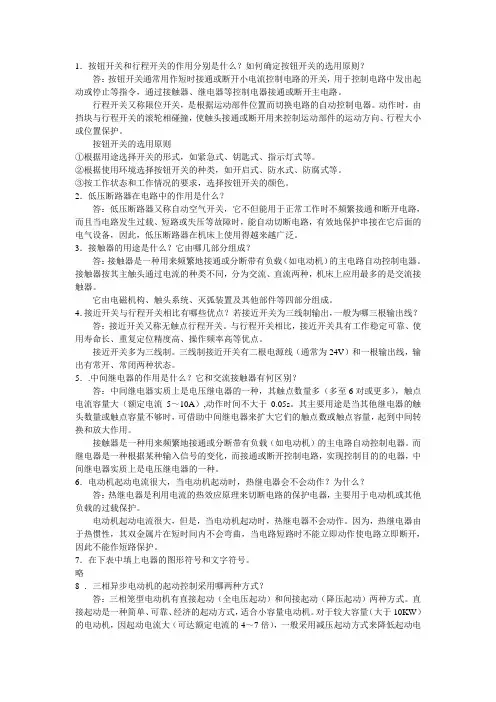

数控机床电气控制》形成性考核册作业(一)(二)(三)四,答案

数控机床电气控制》形成性考核册作业(一)(二)(三)四,答案

1.按钮开关和行程开关的作用分别是什么?如何确定按钮开关的选用原则?答:按钮开关通常用作短时接通或断开小电流控制电路的开关,用于控制电路中发出起动或停止等指令,通过接触器、继电器等控制电器接通或断开主电路。

行程开关又称限位开关,是根据运动部件位置而切换电路的自动控制电器。

动作时,由挡块与行程开关的滚轮相碰撞,使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。

按钮开关的选用原则①根据用途选择开关的形式,如紧急式、钥匙式、指示灯式等。

②根据使用环境选择按钮开关的种类,如开启式、防水式、防腐式等。

③按工作状态和工作情况的要求,选择按钮开关的颜色。

2.低压断路器在电路中的作用是什么?答:低压断路器又称自动空气开关,它不但能用于正常工作时不频繁接通和断开电路,而且当电路发生过载、短路或失压等故障时,能自动切断电路,有效地保护串接在它后面的电气设备,因此,低压断路器在机床上使用得越来越广泛。

3.接触器的用途是什么?它由哪几部分组成?答:接触器是一种用来频繁地接通或分断带有负载(如电动机)的主电路自动控制电器。

接触器按其主触头通过电流的种类不同,分为交流、直流两种,机床上应用最多的是交流接触器。

它由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。

4.接近开关与行程开关相比有哪些优点?若接近开关为三线制输出,一般为哪三根输出线?答:接近开关又称无触点行程开关。

与行程开关相比,接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。

接近开关多为三线制。

三线制接近开关有二根电源线(通常为24V)和一根输出线,输出有常开、常闭两种状态。

5..中间继电器的作用是什么?它和交流接触器有何区别?答:中间继电器实质上是电压继电器的一种,其触点数量多(多至6对或更多),触点电流容量大(额定电流5~10A),动作时间不大于0.05s。

其主要用途是当其他继电器的触头数量或触点容量不够时,可借助中间继电器来扩大它们的触点数或触点容量,起到中间转换和放大作用。

数控机床形成性考核册和作弊答案精品资料

数控机床形成性考核册和作弊答案精品资料

1填空题(1)数控机床一般由控制介质、数控系统、伺服系统、机床本体、反馈装置和各种辅助装置组成。

(2)数控机床采用数字控制技术对机床的加工过程进行自动控制的一类机床。

(3)突破传统机床结构的最新一代的数控机床是并联机床。

(4)自适应控制技术的目的是要求在随机变化的加工过程中,通过自动调节加工过程中所测得的工作状态、特性,按照给定的评价指标自动校正自身的工作参数,以达到或接近最佳工作状态。

(1)数控机床的机械部分一般由主传动系统、进给传动系统、基础支承件、辅助装置组成。

(2)数控机床高速主轴单元的类型主要有电主轴、气动主轴、水动主轴等。

(3)滚珠丝杠螺母副运动具有可逆性,不能自锁,立式使用时应增加制动装置。

(4)为防止系统快速响应特性变差,在传动系统各个环节,包括滚珠丝杠、轴承、齿轮、蜗轮蜗杆、甚至联轴器和键联接都必须采取相应的消除间隙措施。

(5)数控机床的主轴箱或滑枕等部件,可采用卸荷装置来平衡载荷,以补偿部件引起的静力变形。

(6)数控机床床身采用钢板的焊接结构既可以增加静刚度,减小结构质量.又可以增加构件本身的阻尼。

(7)直接驱动的回转工作台是伺服驱动电动机与回转工作台的集成,它具有减少传动环节、简化机床的结构等优点。

(8)位置控制装置精度直接影响闭环控制数控机床的定位精度和加工精度。

(9)在自动换刀过程中常见的选刀方式有顺序选刀和任意选刀两种。

(10)在加工中心的基础上配置更多(5个以上)的托盘,可组成环形回转式托盘库,称为柔性制造单元。

(1)数控系统通常由人机界面、数字控制以及逻辑控制这三个相互依存的功能部件构成。

(2)插补算法分为基准脉冲插补和数据采样插补两大类。

(3)脉冲当量是数控机床数控轴的位移量最小设定单位。

(4)常用伺服电机有步进电机、直流伺服电机、交流伺服电机。

(5)复合加工中心除用各种刀具进行切削外,还可使用激光头进行打孔、清角,用磨头磨削内孔,用智能化在线测量装置检测、仿型等。

国开电大数控机床电气控制形考作业4参考答案

国开电大数控机床电气控制形考作业4参考答案

·题目、
1.某加工中心运行一个月后,发生Z轴方向加工尺寸不稳定,尺寸超差无规律,CRT及伺服放大器无任何报警,请问下列哪个原因造成()。

·选项、
A.主轴跳动误差大
B.Z轴联轴器联接螺钉松动
C.加工原点设置错误
D.编程时Z轴赋值错误
【答案】
B.Z轴联轴器联接螺钉松动
·题目、
2. 按控制装置的特点分类可将数控机床分为()。

·选项、
A.开环控制、闭环控制、半闭环控制
B.点位控制、直线控制、轮廓控制
C.数控铣床、数控车床、数控磨床、加工中心
D.数控铣床、数控车床、加工中心、数控线切割
【答案】
A.开环控制、闭环控制、半闭环控制
·题目、
3.数控机床指的是()。

·选项、
A.装有 PLC(可编程序逻辑控制器)的专用机床
B.带有坐标轴位置显示的机床
C.装备了CNC 系统的机床
D.加工中心
【答案】
C.装备了CNC 系统的机床
·题目、。

电大数控机床形成性考核答案

电大数控机床形成性考核答案

第一章数控机床简介一、填空题、控制介质、数控系统、伺服系统、机床本体、反馈装置、数字控制、并联、美国二、单选题、、、、三、简答题、数控机床地发展趋势:()高速度与高精度化()多功能化()智能化()高地可靠性、数控机床各组成部分地作用:()控制介质:是人与数控机床之间联系地中间媒介物质,反映了数控加工中地全部信息. ()数控系统:数控系统是机床实现自动加工地核心,是完成数字信息运算处理和控制地计算机.()伺服系统:是数控系统和机床本体之间地电传动联系环节.()反馈装置:其作用是检测速度和位移,并将信息反馈给数控装置,构成闭环控制系统. ()机床本体:机床本体是数控机床地机械结构实体,是用于完成各种切割加工地机械部分. ()辅助装置四、判断题、×、×、√、√《数控机床》作业答案(二)第二章一、填空题、主传动系统、进给传动系统、基础支承件、电主轴、齿差调隙式、封闭箱型、制动二、单选题、、、、、、三、简答题、数控机床机械结构地主要特点:)高地静、动刚度及良好地抗振性能;)良好地热稳定性;)高地灵敏度;)高人性化操作、提高数控机床结构刚度地措施有:() 提高数控机床构件地静刚度和固有频率() 改善数控机床结构地阻尼特性() 采用新材料和钢板焊接结构、消除齿轮传动间隙地措施:()刚性调整法)偏心轴套调整法;)锥度齿轮调整法.()柔性调整法)轴向压簧调整法;)周向弹簧调整法.、数控机床对进给传动系统地要求:()运动件间地摩擦阻力小()消除传动系统中地间隙()传动系统地精度和刚度高()减少运动惯性,具有适当地阻尼四、判断题、√、√、×、√、×、×五、综合题.答:传动方式地名称分别为:()变速齿轮;()带传动;()两个电机分别驱动;()由主轴电机直接驱动;()内装式电主轴文档收集自网络,仅用于个人学习各种传动地特点如下:()带有变速齿轮地主传动:大、中型数控机床采用这种变速方式.通过少数几对齿轮降速,扩大输出扭矩,以满足主轴低速时对输出扭矩特性地要求.文档收集自网络,仅用于个人学习() 通过带传动地主传动:这种传动主要应用在转速较高、变速范围不大地机床.电动机本身地调速就能够满足要求,不用齿轮变速,可以避免齿轮传动引起地振动与噪声.它适用于高速、低转矩特性要求地主轴.常用地是三角带和同步齿形带.文档收集自网络,仅用于个人学习() 用两个电动机分别驱动主轴:这是上述两种方式地混合传动,具有上述两种性能.高速时电动机通过皮带轮直接驱动主轴旋转,低速时,另一个电动机通过两级齿轮传动驱动主轴旋转,齿轮起到降速和扩大变速范围地作用,这样就使恒功率区增大,扩大了变速范围.克服了低速时转矩不够且电动机功率不能充分利用地问题.但两个电机不能同时工作,也是一种浪费.文档收集自网络,仅用于个人学习() 由主轴电机直接驱动: 调速电机与主轴用联轴器同轴联接,这种方式大大简化了主传动系统地结构,有效地提高了主轴部件地刚度,但主轴输出扭矩小,电机发热对主轴精度影响较大.文档收集自网络,仅用于个人学习() 内装式电主轴: 即主轴与电机转子合二为一.其优点是主轴部件结构更紧凑,重量轻,惯量小,可提高启动、停止地响应特性,并利于控制振动和噪声.缺点同样是热变形问题,因此,温度控制和冷却是使用内装式电主轴地关键问题.文档收集自网络,仅用于个人学习《数控机床》作业答案(三)第二章数控机床地机械结构一、填空题、支承;导向、滚动导轨;静压导轨、回转工作台、链式刀库;鼓轮式刀库、平板链式排屑装置;刮板式排屑装置、滚珠导轨;滚柱导轨二、单选题、、、三、简答题、数控机床导轨类型有:优点:具有结构简单、制造方便、刚度好、抗振性高等.缺点:是静摩擦系数大,且动摩擦系数随速度变化而变化,摩擦损失大,低速时易出现爬行现象,降低了运动部件地定位精度.文档收集自网络,仅用于个人学习目前多数采用贴塑导轨.贴塑导轨地优点:贴塑滑动导轨地特点是摩擦特性好、耐磨性好、运动平稳、减振性好、工艺性好.文档收集自网络,仅用于个人学习()滚动导轨优点:()灵敏度高,运动平稳,低速移动时不易出现爬行现象;()定位精度高;()摩擦阻力小,移动轻便,磨损小,精度保持性好,寿命长.文档收集自网络,仅用于个人学习缺点:抗振性较差,对防护要求较高,结构复杂,制造比较困难,成本较高.()静压导轨优点:不产生磨损,机械效率高,精度保持性好,摩擦因数小,低速不易产生爬行,抗震性好.缺点:结构复杂,且需要专门地供油系统.、对位置检测装置地要求:()高可靠性和高抗干扰性;()满足精度和速度要求;()使用维护方便,适合机床运行环境;()成本低,寿命长.、特点:()液压传动装置机构输出力大,机械结构更紧凑、动作平稳可靠,易于调节和噪声较小,但要配置液压泵和油箱,当油液渗漏时污染环境.文档收集自网络,仅用于个人学习()气压装置装置结构简单,工作介质不污染环境,工作速度快和动作频率高,适合于完成频繁启动地辅助工作,过载时比较安全,不易发生过载损坏机件等事故.文档收集自网络,仅用于个人学习四、判断题、√、√、×、√、√、×、√《数控机床》作业(四)答案一、填空题、人机界面、数字控制、机床逻辑控制、逻辑、直流伺服电动机、交流伺服电动机、复合、卧式地、刀库、自动换刀二、单选题、、、、、、、、三、简答题、系统地主要功能:)控制功能)准备功能和辅助功能)点位与连续移动功能)插补功能)固定循环加工功能)主轴速度控制功能)刀具管理功能)补偿功能)人机对话功能)程序编制功能)输入、输出和通信功能)自诊断功能、电火花加工地原理:基于工具和工件(正、负电极)之间脉冲性火花放电时地电蚀现象来蚀除多余地金属,以达到对零件地尺寸、形状及表面质量预定地加工要求.文档收集自网络,仅用于个人学习、加工中心地组成:()基础部件()主轴部件()数控系统()自动换刀系统()()辅助系统()自动托盘交换系统()、经济型数控车床地特点:一般是在普通车床地基础上进行改进设计,并采用步进电动机驱动地开环伺服系统.其控制部分采用单板机、单片机或档次比较低地数控系统来实现.此类车床结构简单,价格低廉.但无刀尖圆弧半径自动补偿和恒线速度切削等功能.文档收集自网络,仅用于个人学习四、判断题、√、√、√、√、√ 、×. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .文档收集自网络,仅用于个人学习。

数控机床电气控制形考作业4

数控机床电气控制形考作业4

数控机床电气控制形成性作业4(第5章、第6章)一、单选题1. ( B )是各种PLC 通用的一种图形编程语言,在形式上类似于继电器控制电路。

它直观、易懂,是目前应用最多的一种编程语言。

A 语句表B 梯形图C 功能表图2. 梯形图中当输入点I0.1的状态为“0”、输入点I 0.0的状态为“l ”时,输出Q 0.2为( A )。

A “l ”B “0”C 都不是3.如图,PLC 中块的“或”操作就是将梯形图中以LD 起始的电路块和另外以LD 起始的电路块并联起来。

当输入点I0.1与输入点I 0.2的状态都为“l ”时,输出Q 0.0为( A )。

A “l ”B “0”C 都不是4. 由于( A )存在着一些固有的缺点, (比如,有电刷,限制了转速的提高,而且结构复杂,价格贵 ),使其应用范围受到限制。

A 直流伺服电动机B 交流伺服电动机C 步进电动机5. ( B )又称主轴准停控制,即当主轴停止时能控制其停在固定位置。

A 开环控制 B 主轴定向控制 C 辅助控制姓 名:_____ 学 号:_____ 得 分:_____ 教师签名:_____6. 位置检测装置能检测的最小位置变化量称作分辨率。

位置检测装置的分辨率应适当( A )机床加工精度。

A高于 B低于 C等于7. 位置检测装置输出信号的变化量相对于输入信号变化量的比值为( A )。

A灵敏度 B测量范围 C零漂8. 采用安装在电机或丝杠轴端的回转型检测元件测量机床直线位移的检测方法叫做( C )。

A绝对测量 B直接测量 C间接测量9.按照电动机学原理,当( A )的定子三相绕组接通三相交流电源时,就会产生旋转磁场。

A交流电动机 B直流电动机 C步进电动机二、判断题(对认为正确的题标注“√”、错题标注“×”)1. 步进电动机驱动装置由环形脉冲分配器、功率放大驱动电路两大部分组成。

(√)2. PLC内部可以看作是由许多“硬继电器”等逻辑部件组成的。

【数控机床电气控制】形成性考核册作业1_4答案

【数控机床电气控制】形成性考核册作业1_4答案

【数控机床电气控制】形成性考核册作业1~4答案电大天堂【数控机床电气控制】形成性考核册作业(一)答案1.按钮开关和行程开关的作用分别是什么?如何确定按钮开关的选用原则?答:按钮开关通常用作短时接通或断开小电流控制电路的开关,用于控制电路中发出起动或停止等指令,通过接触器、继电器等控制电器接通或断开主电路。

行程开关又称限位开关,是根据运动部件位置而切换电路的自动控制电器。

动作时,由挡块与行程开关的滚轮相碰撞,使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。

按钮开关的选用原则①根据用途选择开关的形式,如紧急式、钥匙式、指示灯式等。

②根据使用环境选择按钮开关的种类,如开启式、防水式、防腐式等。

③按工作状态和工作情况的要求,选择按钮开关的颜色。

2.低压断路器在电路中的作用是什么?答:低压断路器又称自动空气开关,它不但能用于正常工作时不频繁接通和断开电路,而且当电路发生过载、短路或失压等故障时,能自动切断电路,有效地保护串接在它后面的电气设备,因此,低压断路器在机床上使用得越来越广泛。

3.接触器的用途是什么?它由哪几部分组成?答:接触器是一种用来频繁地接通或分断带有负载(如电动机)的主电路自动控制电器。

接触器按其主触头通过电流的种类不同,分为交流、直流两种,机床上应用最多的是交流接触器。

它由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。

4.接近开关与行程开关相比有哪些优点?若接近开关为三线制输出,一般为哪三根输出线?答:接近开关又称无触点行程开关。

与行程开关相比,接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。

接近开关多为三线制。

三线制接近开关有二根电源线(通常为24V)和一根输出线,输出有常开、常闭两种状态。

5..中间继电器的作用是什么?它和交流接触器有何区别?答:中间继电器实质上是电压继电器的一种,其触点数量多(多至6对或更多),触点电流容量大(额定电流5~10A),动作时间不大于0.05s。

国开电大数控机床电气控制形考作业1参考答案

国开电大数控机床电气控制形考作业1参考答案

·题目、
10.数控机床进给控制的交流伺服电动机结构是()。

·选项、
A)转子、定子都装有永磁体和绕组
B)转子、定子都是绕组
C)定子装有永磁体,转子是绕组
D)转子装有永磁体,定子是绕组
【答案】
D)转子装有永磁体,定子是绕组
·题目、
2.数控机床半闭环控制系统的特点是()。

·选项、
A)结构简单、价格低廉、精度差
B)结构简单、维修方便、精度不高
C)调试与维修方便、精度高、稳定性好
D)调试较困难、精度很高
【答案】
C)调试与维修方便、精度高、稳定性好
·题目、
3.低压断路器即低压自动开关它相当于()的组合。

·选项、
A)刀开关、熔断器、热继电器、欠压继电器
B)刀开关、熔断器、热继电器、启动器
C)刀开关、熔断器、热继电器、压力继电器
D)刀开关、熔断器、热继电器、操作手柄
【答案】
A)刀开关、熔断器、热继电器、欠压继电器
·题目、
4.交流接触器常用于远距离接通和分断()的电路。

开专数控机床电气控制形成性考核册作业1 2 3

开专数控机床电气控制形成性考核册作业1 2 3

数控机床电气控制形考作业1一、单项选择题1.某数控机床的数控装置只要求能够精确地从一个坐标点到另一个坐标点的定位精度,而不管是按什么轨迹运动,在移动过程中不进行任何加工。

那么这是属于( C )。

A. 直线控制的数控机床B. 轮廓控制的数控机床C.点位控制的数控机床2.数控机床除了位置控制功能外,还需要主轴起/停、换刀、冷却液开/停等辅助控制功能。

这部分功能一般由( C )实现。

A.输入/输出装置B.数控装置C.可编程序控制器(PLC)3.( B )不但能用于正常工作时不频繁接通和断开的电路,而且当电路发生过载、短路或失压等故障时,能自动断开电路,有效地保护串接在它后面的电气设备。

A.刀开关B.低压断路器C.组合开关4.电流继电器与电压继电器在结构上的区别主要是( A )不同。

电流继电器的线圈匝数少、导线粗,与负载串联以反映电路电流的变化。

电压继电器的线圈匝数多、导线细,与负载并联以反映其两端的电压。

A.线圈B.衔铁C.触点5.数控装置是整个数控系统的核心,按CNC 装置中微处理器的个数可以分为单微处理器结构和( C )。

A.专用型结构B.功能模块式结构C.多微处理器结构6.热继电器是利用电流的热效应原理来切断电路的保护电器,主要用于电动机或其他负载的( B )保护。

A.过压B.过载C.过流7.( B )即用电气自控驱动工作台运动替代了人工机械驱动工作台运动。

A.进给控制B.辅助控制C.主轴控制8.目前,数控机床主要采用变频调速等先进交流调速技术,由电动机学基本原理可知,该交流调速技术通过( A )进行调速。

A.定子供电频率B.磁极对数C.定子供电电压9.( A )一般要在两点间移动的同时进行加工,所以不仅要求有准确的定位功能,还要求从一点到另一点之间按直线规律运动,而且对于对运动的速度也要进行控制。

A.直线控制的数控机床B.轮廓控制的数控机床C.点位控制的数控机床二、判断题(对认为正确的题标注“√”, 错题标注“×”)1. 绝对式位置检测是:每个被测的位置都从一个固定的零点算起。

数控机床电气控制形成性考核册作业

数控机床电气控制形成性考核册作业

数控机床电气控制作业2一、单项选择题1.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是( B )A.电气原理图 B.电器元件布置图 C.电气安装接线图2. 数控机床的进给运动是由( A )完成的。

A.进给伺服系统B.位置检测系统C.可编程序控制器3.( B )是数控系统的核心A.进给伺服系统B.数控装置C.可编程序控制器4. 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作,两者缺一不可。

数控装置的软件由( B )组成。

A.控制软件B.管理软件和控制软件两部分C.管理软件5.( A )用来检测工作台的实际位移或丝杠的实际转角。

A. 位置检测装置B.进给伺服系C.数控装置6.( B )是一种用来频繁地接通或分断带有负载(如电动机)的主电路自动控制电器。

A.自动空气开关B.接触器C.电流继电器7. ( B )不仅控制起点和终点位置,而且要控制加工过程中每一点的位置和速度,加工出任意形状的曲线或曲面组成的复杂零件。

A.直线控制的数控机床B.轮廓控制的数控机床C.点位控制的数控机床8. 数控系统的干扰一般是指那些与信号无关的,在信号输入、传输和输出过程中出现的一些( C )的有害的电气瞬变现象。

A.可预见B.确定C. 不确定9.( A )是数控机床安装中一项关键的抗干扰技术措施。

电网的许多干扰都是通过这条途径对机床起作用的。

A.接地B.电动机C.检测元件二、判断题(正确的题标注“√”,错误标注“×”)1. 直接起动是一种简单、可靠、经济的起动方式,也适合于较大容量(大于10KW)的电动机。

(√)2.开环伺服系统即为无位置反馈的系统,其驱动元件主要是步进电动机。

(√)3. 继电器的输入信号是能是电流、电压等电学量。

(×)4.热继电器的作用是对电路进行短路保护。

(×)5.以交流伺服电机为驱动单元的数控系统称为闭环数控系统。

(×)三、简答题1、电动机起动电流很大,当电动机起动时,热继电器会不会动作?为什么?答:热继电器是利用电流的热效应原理来切断电路的保护电器,主要用于电动机或其他负载的过载保护。

数控机床电气控制形考作业4

数控机床电气控制形考作业4

数控机床电气控制形考作业4本页仅作为文档页封面,使用时可以删除This document is for reference only-rar21year.March数控机床电气控制形成性作业4(第5章、第6章一、单选题1. ( B )是各种PLC 通用的一种图形编程语言,在形式上类似于继电器控制电路。

它直观、易懂,是目前应用最多的一种编程语言。

A 语句表 B 梯形图 C 功能表图2. 梯形图中当输入点I0.1的状态为“0”、输入点I 0.0的状态为“l ”时,输出Q 0.2为( A )。

A “l ”B “0”C 都不是3.如图,PLC 中块的“或”操作就是将梯形图中以LD 起始的电路块和另外以LD 起始的电路块并联起来。

当输入点I0.1与输入点I0.2的状态都为“l ”时,输出Q 0.0为( A )。

A “l ”B “0”C 都不是4. 由于( A )存在着一些固有的缺点, (比如,有电刷,限制了转速的提高,而且结构复杂,价格贵 ),使其应用范围受到限制。

A 直流伺服电动机B 交流伺服电动机C 步进电动机5. ( B )又称主轴准停控制,即当主轴停止时能控制其停在固定位置。

姓 名:_____ 学 号:_____ 得 分:_____教师签名:_____A开环控制 B主轴定向控制 C辅助控制6. 位置检测装置能检测的最小位置变化量称作分辨率。

位置检测装置的分辨率应适当( A )机床加工精度。

A高于 B低于 C等于7. 位置检测装置输出信号的变化量相对于输入信号变化量的比值为( A )。

A灵敏度 B测量范围 C零漂8. 采用安装在电机或丝杠轴端的回转型检测元件测量机床直线位移的检测方法叫做( C )。

A绝对测量 B直接测量 C间接测量9.按照电动机学原理,当( A )的定子三相绕组接通三相交流电源时,就会产生旋转磁场。

A交流电动机 B直流电动机 C步进电动机二、判断题(对认为正确的题标注“√”、错题标注“×”)1. 步进电动机驱动装置由环形脉冲分配器、功率放大驱动电路两大部分组成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数控机床电气控制作业2
一、单项选择题
1.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是( B )
A.电气原理图 B.电器元件布置图 C.电气安装接线图
2. 数控机床的进给运动是由( A )完成的。

A.进给伺服系统
B.位置检测系统
C.可编程序控制器
3.( B )是数控系统的核心
A.进给伺服系统
B.数控装置
C.可编程序控制器
4. 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作,两者缺一不可。

数控装置的软件由( B )组成。

A.控制软件
B.管理软件和控制软件两部分
C.管理软件
5.( A )用来检测工作台的实际位移或丝杠的实际转角。

A. 位置检测装置
B.进给伺服系
C.数控装置
6.( B )是一种用来频繁地接通或分断带有负载(如电动机)的主电路自动控制电器。

A.自动空气开关
B.接触器
C.电流
继电器
7. ( B )不仅控制起点和终点位置,而且要控制加工过程中每一点的位置和速度,加工出任意形状的曲线或曲面组成的复杂零件。

.A.直线控制的数控机床 B.轮廓控制的数控机床 C.点位控制
的数控机床
8. 数控系统的干扰一般是指那些与信号无关的,在信号输入、传输和输出过程中出现的一些( C )的有害的电气瞬变现象。

A.可预见
B.确定
C. 不确定
9.( A )是数控机床安装中一项关键的抗干扰技术措施。

电网的许多干扰都是通过这条途径对机床起作用的。

A.接地
B.电动机
C.检测元件
二、判断题(正确的题标注“√”,错误标注“×”)
1. 直接起动是一种简单、可靠、经济的起动方式,也适合于较大容量(大于10KW)的电动机。

(√)
2.开环伺服系统即为无位置反馈的系统,其驱动元件主要是步进电动机。




3. 继电器的输入信号是能是电流、电压等电学量。

(×)
4.热继电器的作用是对电路进行短路保护。

(×)。

统系控数环闭为称统系控数的元单动驱为机电服伺流交
以5.
(×)
三、简答题
1、电动机起动电流很大,当电动机起动时,热继电器会不会动作?
为什么?
答:热继电器是利用电流的热效应原理来切断电路的保护电器,主要用于电动机或其他负载的过载保护。

电动机起动电流很大,但是,当电动机起动时,热继电器不会动作。

因为,热继电器由于热惯性,其双金属片在短时间内不会弯曲,当电路短路时不能立即动作使电路立即断开,因此不能作短路保护。

2.接触器的作用是什么?接触器按其主触头通过电流的种类不同,
分为哪两类?
答:接触器是一种用来频繁地接通或分断带有负载(如电动机)的主电路自动控制电器。

接触器按其主触头通过电流的种类不同,分为交流、直流两种,机床上应用最多的是交流接触器。

四、分析题
永磁式同步型交流电动机的工作原理如图所示,试分析其工作原理。

并回答转子磁极轴线与定子磁场轴线θ夹角的大小与什么因素有关?
答:如图所示,交流伺服电动机的转子是一个具有两个极的永磁体(也可以是多极的)。

按照电动机学原理,当同步型电动机的定子三相绕组接通三相交流电源时,就会产生旋转磁场(Ns,Ss)以同步转速ns逆时针方向旋转。

根据两异性磁极相吸的原理,定子磁极Ns(或Ss)紧紧吸住转子,以同步转速ns在空间旋转,即转子和定子磁场同步旋转。


当转子加上负载转矩后,转子磁极轴线将落后定子磁场轴线一个θ夹角。

转子的负载转矩增大时,定子磁极轴线与转子磁极轴线间的夹角θ增大;当负载转矩减小时θ角减小。

.。
