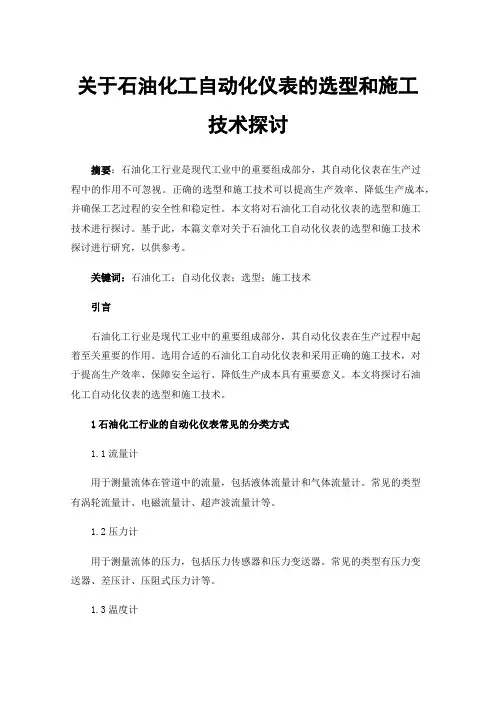

关于石油化工自动化仪表的选型和施工技术探讨

关于石油化工自动化仪表的选型和施工技术探讨

关于石油化工自动化仪表的选型和施工技术探讨摘要:石油化工行业是现代工业中的重要组成部分,其自动化仪表在生产过程中的作用不可忽视。

正确的选型和施工技术可以提高生产效率、降低生产成本,并确保工艺过程的安全性和稳定性。

本文将对石油化工自动化仪表的选型和施工技术进行探讨。

基于此,本篇文章对关于石油化工自动化仪表的选型和施工技术探讨进行研究,以供参考。

关键词:石油化工;自动化仪表;选型;施工技术引言石油化工行业是现代工业中的重要组成部分,其自动化仪表在生产过程中起着至关重要的作用。

选用合适的石油化工自动化仪表和采用正确的施工技术,对于提高生产效率、保障安全运行、降低生产成本具有重要意义。

本文将探讨石油化工自动化仪表的选型和施工技术。

1石油化工行业的自动化仪表常见的分类方式1.1流量计用于测量流体在管道中的流量,包括液体流量计和气体流量计。

常见的类型有涡轮流量计、电磁流量计、超声波流量计等。

1.2压力计用于测量流体的压力,包括压力传感器和压力变送器。

常见的类型有压力变送器、差压计、压阻式压力计等。

1.3温度计用于测量物体或介质的温度变化,包括温度传感器和温度变送器。

常见的类型有热电偶、热电阻、红外测温仪等。

1.4液位计用于测量容器或管道内液体的液位高度,包括接触式液位计和非接触式液位计。

常见的类型有浮子式液位计、雷达液位计、压力液位计等。

1.5分析仪器用于对流体中的组分进行分析和检测,包括pH计、浊度计、气体分析仪等。

1.6控制器用于对自动化系统进行控制和调节,包括PID控制器、PLC(可编程逻辑控制器)等。

2自动化仪表设计原则2.1准确性仪表的测量和控制结果应与实际值尽可能接近,以确保生产过程的准确性和稳定性。

选择具有高精度和可重复性的仪表,并对其进行适当的校准和调整。

2.2可靠性仪表在长时间运行中应具有良好的稳定性和可靠性,以避免故障和停机造成的损失。

选择具有高品质和耐用性的仪表,遵循相关的安装和维护规范,并进行定期的检修和维护。

石油化工自动化仪表选型设计规范

石油化工自动化仪表选型设计规范

石油化工自动化仪表选型设计规范
石油化工自动化仪表选型设计规范是指在石油化工生产过程中,根据工艺要求和安全要求,选择合适的自动化仪表设备,并进行设计和安装的规范。

1. 设计依据:根据石油化工生产工艺流程和安全要求,确定自动化仪表的种类和数量。

2. 测量范围:根据工艺要求,确定自动化仪表的测量范围,包括温度、压力、流量、液位等参数。

3. 精度要求:根据工艺要求,确定自动化仪表的精度要求,包括测量精度和控制精度。

4. 安全要求:根据石油化工生产过程中的安全要求,选择符合相关标准和规范的自动化仪表设备,确保设备的安全性能。

5. 可靠性要求:选择具有良好可靠性的自动化仪表设备,能够在恶劣的工作环境下正常运行,并能够长时间稳定工作。

6. 通信接口:根据系统要求,选择具有合适的通信接口的自动化仪表设备,能够与其他设备进行数据交换和远程监控。

7. 维护和保养:选择易于维护和保养的自动化仪表设备,能够方便地进行维修和更换。

8. 校准和验证:选择具有良好校准和验证能力的自动化仪表设备,能够准确测量和控制工艺参数。

9. 技术支持:选择具有良好技术支持和售后服务的自动化仪表供应商,能够及时解决设备故障和问题。

10. 成本考虑:在满足以上要求的前提下,选择价格合理的自动化仪表设备,以降低生产成本。

总之,石油化工自动化仪表选型设计规范是为了确保自动化仪表设备能够满足工艺要求和安全要求,提高生产效率和产品质量。

石油化工安全仪表系统设计规范内容样本

石油化工安全仪表系统设计规范内容样本
4.5 安全仪表系统和过程控制系统共用一种过程变量时,可采用二个传感器。
4.6 安全仪表系统和过程控制系统共用一种传感器时, 宜采用安全仪表系统供电。
5. 最后执行元件
5.1 最后执行元件可以是安全仪表系统用切断阀, 与过程控制系统共用控制阀或电动阀等。
气动控制阀或气动切断阀均应带接受安全仪表系统控制信号电磁阀。
2.12容错Fault Tolerant
指功能模块在浮现故障时, 仍能继续对的执行特定功能能力。
2.13表决Voting
指系统中将每路数据进行比较和修正, 用多数原则拟定结论。
例如: 2OO3 (2 out of 3) 3取2
2.14故障安全Fail to Safe
指系统发生故障时被控制过程回到预定安全状态。
6.3.4 专用控制系统(如透平机控制系统)中有保护功能和控制功能, 则该系统应符合安全度级别规定。
6.4 逻辑单元冗余原则如下:
6.4.1 1级安全仪表系统, 可采用单一逻辑单元;
6.4.2 2级安全仪表系统, 宜采用冗余逻辑单元, 其中央解决单元, 电源单元, 通信系统等应冗余配备, 输入/输出模宜冗余配备。
8.1.2 操作员站设计应保证在其失效时, 安全仪表系统自动功能不会受到影响。
8.1.3操作员站不能修改安全仪表系统编程软件
8.2辅助操作台
8.2.1 用于安装紧急停车按钮, 开关, 信号报警器等。
8.2.2 信号报警器宜采用一体化闪光报警器, 逻辑单元宜采用插卡式模件。
8.2.3灯光显示应采用闪光、平光或熄灭表达报警顺序不同状态。
2.22传感器Sensor
指用于测量过程变量单一或组合设备(例如变送器, 过程开关, 位置开关等)
2.23三取二2oo3(2 out of 3)

石油化工工程中仪表的选型方法及要点分析

石油化工工程中仪表的选型方法及要点分析

石油化工工程中仪表的选型方法及要点分析发布时间:2021-11-17T01:26:29.682Z 来源:《时代建筑》2021年21期7月下作者:桂成方[导读] 本文针对石油化工工程的各类仪表选型分析,探讨了其中的要点及其安全使用措施。

4304241965041****7 桂成方摘要:本文针对石油化工工程的各类仪表选型分析,探讨了其中的要点及其安全使用措施。

关键词:石油化工;仪表选型;要点1、仪表的不同种类以及选型方法1.1温度仪表说道仪表首先应该提到的就是温度仪表,温度仪表采用的是摄氏度计量单位,温度的刻度是直读试。

在使用温度仪表的时候要注意使用的温度范围,一般是其量程的50%~70%,测量的最高温度通常情况下不能够超过温度仪表量程的90%。

另一种情况下,如果是有多个测量元件在共同使用一个显示表的时候,正常的使用温度条件应该是温度仪表量程的20%~90%,只有在个别的测量点的使用温度可以低至其量程的10%。

温度仪表具体又分为两个不同的类型,分别是就地温度仪表和集中检测温度仪表。

在适用范围上以及测量精度上有所不同,具体分析如下:就地温度仪表,在使用时要注意工程工艺要求的测量温度范围,不同的精度等级,需要检测地点的环境条件,工作压力等等这些因素来选择合适型号的就地温度仪表。

就低温度仪表包括外保护套管双金属温度计、电接点双金属温度计、玻璃液体温度计以及压力式温度计。

具体选择方法是:外保护套管双金属温度计是在一般情况下被选用最多的温度仪表,其测量的温度范围是-80~500℃。

一般来说带外保护套管双金属温度计的刻度盘的直径为100mm,在有些情况下也会选用直径150mm的,比如在安装的位置较高、观察的距离又比较远并且照明条件不好的情况下就会选择直径150mm的带外保护套管双金属温度计;电接点双金属温度计是在需要位式控制以及报警情况下选用的温度仪表。

电接点双金属温度计仪表的外壳与保护套管在连接方式上适宜以便于观察为原则来选择使用轴向式亦或者是径向式和万向式;玻璃液体温度计是在测量精度要求相对较高、振动比较小、观察又比较方便的场合选用的温度仪表。

sh3005-20XX石油化工自动化仪表选型设计规范

sh3005-20XX石油化工自动化仪表选型设计规范

竭诚为您提供优质文档/双击可除sh3005-20XX石油化工自动化仪表选型设计规范篇一:石油化工自动化仪表选型设计规范石油化工自动化仪表选型设计规范sh3005-19993温度仪表3.1单位和量程3.1.1温度仪表的标度(刻度)单位,应采用摄氏度(c)。

3.1.2温度标度(刻度)应采用直读式。

3.1.3温度仪表正常使用温度应为量程的50%一70%,最高测量值不应超过量程的90%。

多个测量元件共用一台显示表时,正常使甩温度应为量程的20%一90%,个别点可低到量程的10%。

3.2就地温度仪表3.2.1就地温度仪表应根据工艺要求的测温范围、精确度等级,检测点的环境、工作压力等因素选用。

3.2.2一般情况下,就地温度仪表宜选用带外保护套管双金属温度计,温度范围为-80一5ooc。

刻度盘直径宜为1oomm;在照明条件较差、安装位置较高或观察距离较远的场合,可选用15omm。

需要位式控制和报警的,可选用耐气候型或防爆型电接点双金属温度计。

仪表外壳与保护管连接方式,宜按便于观察的原则选用轴向式或径向式,也可选用万向式。

3.2.3在精确度要求较高、振动较小、观察方便的场合,可选用玻璃液体温度计,其温度范围:有机液体的为-80一1oo℃。

需要位式控制及报警,且为恒温控制时,可选用电接点温度计。

3.2.4被测温度在-200一50℃或-80一500℃范围内,在无法近距离读数、有振动、低温且精确度要求不高的场合,可选用压力式温度计。

压力式温度计的毛细管应有保护措施,长度应小于2om。

3.2.5就地测量、调节,宜选用基地式温度仪表。

3.2.6关键的温度联锁、报警系统,需接点信号输出的场合,(sh3005-20xx石油化工自动化仪表选型设计规范)宜选用温度开关。

3.2.7安装在爆炸危险场所的就地带电接点的温度仪表、温度开关,应选用隔爆型或本安型。

3.3集中检测温度仪表3.3.1要求以标准信号传输的场合,应采用温度变迭器。

化工仪表设计要求规范标准

化工仪表设计要求规范标准

化工仪表设计规发布时间:11-05-31 来源:点击量:15720 字段选择:大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定,主要容如下:仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表3.1.2功能标志的首位字母选择应与被测变量或引发变量相应,可以不与被处理的变量相符。

如为调节流量的调节阀,用在液位系统中的功能标志是LV,而不是FV。

仪表功能标志的首位字母后面可以附加一个修饰字母,这时原来的被测变量就变成一个新变量。

如在首位字母P、T后面加D,变成PD、TD,原来的压力、温度就变成压差、温差。

仪表功能标志的后继字母后面也可附加一个或两个修饰字母,以对读出功能进行修饰。

如功能标志PAH中,后继字母A后面加H,它限制读出功能A的报警为高报警。

功能标志的字母编组的字母数,一般不超过4个。

为了减少字母编组的字母数,对于一台仪表同时用于指示和记录同一被测变量时,可以省略I(指示)。

仪表功能标志的所有字母均应大写。

1.3仪表回路编号回路编号可以用工序加仪表顺序号组成,也可以用其他规定的方法进行编号。

FIC-116 1—工序号,16—顺序号也可无工序号,如FSHL-2仪表位号按不同的被测变量分类,同一装置(或工序)同类被测变量的仪表位号中的顺序号应是连续的,顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。

如果同一仪表回路中有两个以上功能相同的仪表,可以用仪表位号附加尾缀字母(尾缀字母应大写)的方法以示区别。

如TV-110A和TV-110B表示同一回路中有两台控制阀。

当不同工序的多个检测元件共用一台显示仪表时,显示仪表的位号不表示工序号,只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。

SHT3018-2003_石油化工安全仪表设计规范-中石化标准[1]

SHT3018-2003_石油化工安全仪表设计规范-中石化标准[1]

石油化工安全仪表系统设计规范(SH/T 3018-2003)目录1 范围 (3)1.1 本规范适用于新建、改扩建石油化工装置(或工厂)安全仪表系统的工程设计,储运系统、公用工程及辅助设施等工程设计可参照执行。

----------------------------------------------------------------------------------------------31.2 安全仪表系统的工程设计必须满足石油化工装置(或工厂)安全度等级的要求---------------------------------31.3 相关标准如下: ------------------------------------------------------------------------------------------------------------31.4 执行本标准时,尚应符合国家现行有关强制性标准规范的要求。

--------------------------------------------------32 术语和定义 (3)2.1 危险故障dangerous failure ------------------------------------------------------------------------------------------------32.2 安全故障safe failure -------------------------------------------------------------------------------------------------------32.3 安全仪表系统safety instrumented system(SIS)----------------------------------------------------------------------32.4 安全度等级safety integrity level(SIL)--------------------------------------------------------------------------------32.5 最终执行元件final element -----------------------------------------------------------------------------------------------32.6 逻辑运算器logic solver----------------------------------------------------------------------------------------------------42.7 可编程电子系统programmable electronic system(PES) ------------------------------------------------------------42.8 过程控制系统process control system (PCS) ------------------------------------------------------------------------42.9 冗余redundancy ------------------------------------------------------------------------------------------------------------42.10 容错fault tolerant ---------------------------------------------------------------------------------------------------------42.11 表决voting-----------------------------------------------------------------------------------------------------------------42.12 故障安全fail to safe ------------------------------------------------------------------------------------------------------42.13 显性故障overt fault-------------------------------------------------------------------------------------------------------42.14 隐性故障covert fault -----------------------------------------------------------------------------------------------------42.15 平均故障间隔时间mean time between failures(MTBF)-----------------------------------------------------------42.16 平均修复时间mean time to repair(MTTR) -------------------------------------------------------------------------42.17 平均失效时间mean time to failure(MTTF)-------------------------------------------------------------------------42.18 可用性availability(A)-------------------------------------------------------------------------------------------------42.19 可靠性reliability(R)---------------------------------------------------------------------------------------------------52.20 传感器sensor --------------------------------------------------------------------------------------------------------------53 基本原则 (5)3.1 安全仪表系统独立于过程控制系统,独立完成安全保护功能 -------------------------------------------------------53.2 当过程达到预定条件时,安全仪表系统动作,使被控制过程转入安全状态 --------------------------------------53.3 根据以下要求确定安全仪表系统的功能:对过程危险性及可操作性分析:人员、过程、设备及环境保护:安全度等级。

石油化工自动化仪表选型设计规范

石油化工自动化仪表选型设计规范

石油化工自动化仪表选型设计规范SH 3005-19993 温度仪表3.1 单位和量程3.1.1 温度仪表的标度(刻度)单位,应采用摄氏度(C)。

3.1.2 温度标度(刻度)应采用直读式。

3.1.3 温度仪表正常使用温度应为量程的50%一70%,最高测量值不应超过量程的90%。

多个测量元件共用一台显示表时,正常使甩温度应为量程的20%一90%,个别点可低到量程的10%。

3.2 就地温度仪表3.2.1 就地温度仪表应根据工艺要求的测温范围、精确度等级,检测点的环境、工作压力等因素选用。

3.2.2 一般情况下,就地温度仪表宜选用带外保护套管双金属温度计,温度范围为-80一500C刻度盘直径宜为100m;在照明条件较差、安装位置较高或观察距离较远的场合,可选用150mm需要位式控制和报警的,可选用耐气候型或防爆型电接点双金属温度计。

仪表外壳与保护管连接方式,宜按便于观察的原则选用轴向式或径向式,也可选用万向式。

3.2.3 在精确度要求较高、振动较小、观察方便的场合,可选用玻璃液体温度计,其温度范围:有机液体的为-80 一1002。

需要位式控制及报警,且为恒温控制时,可选用电接点温度计。

3.2.4 被测温度在-200 一502或-80 一5002范围内,在无法近距离读数、有振动、低温且精确度要求不高的场合,可选用压力式温度计。

压力式温度计的毛细管应有保护措施,长度应小于20m。

3.2.5 就地测量、调节,宜选用基地式温度仪表。

3.2.6 关键的温度联锁、报警系统,需接点信号输出的场合,宜选用温度开关。

3.2.7 安装在爆炸危险场所的就地带电接点的温度仪表、温度开关,应选用隔爆型或本安型。

3.3 集中检测温度仪表3.3.1 要求以标准信号传输的场合,应采用温度变迭器。

在满足设计要求的情况下,可选用测量和变送一体化的温度变送器。

3.3.2 检测元件及保护套管,应根据温度测量范围、安装场所等条件选择(不同检测元件的温度测量范围见表 3.3.2),且应符合下列规定:1 热电偶适用于一般场合;热电阻适田于精确度要求较高、无振动场合;热敏电阻适用于要求测量反应速度快的场合。

化工仪表设计要求规范

化工仪表设计要求规范

化工仪表设计规范发布时间:11-05-31 来源:点击量:15720字段选择:大中小第一章仪表位号1、1仪表位号组成由仪表功能标志与仪表回路编号组成PIC-110仪表位号PIC 仪表功能标志110 仪表回路编号1、2仪表功能标志仪表功能标志应该符合《HG-T20505—2000过程测量与控制仪表得功能标志及图形符号》3、1、1规定,主要内容如下:仪表功能标志得常用组合字母见《HG-T 20505-2000 过程测量与控制仪表得功能标志及图形符号》表3、1、2功能标志得首位字母选择应与被测变量或引发变量相应,可以不与被处理得变量相符。

如为调节流量得调节阀,用在液位系统中得功能标志就是LV,而不就是FV。

仪表功能标志得首位字母后面可以附加一个修饰字母,这时原来得被测变量就变成一个新变量。

如在首位字母P、T后面加D,变成PD、TD,原来得压力、温度就变成压差、温差。

仪表功能标志得后继字母后面也可附加一个或两个修饰字母,以对读出功能进行修饰。

如功能标志PAH中,后继字母A后面加H,它限制读出功能A得报警为高报警。

功能标志得字母编组得字母数,一般不超过4个.为了减少字母编组得字母数,对于一台仪表同时用于指示与记录同一被测变量时,可以省略I(指示).仪表功能标志得所有字母均应大写。

1、3仪表回路编号回路编号可以用工序加仪表顺序号组成,也可以用其她规定得方法进行编号。

FIC—1161—工序号,16—顺序号也可无工序号,如FSHL-2仪表位号按不同得被测变量分类,同一装置(或工序)同类被测变量得仪表位号中得顺序号应就是连续得,顺序号中间可以空号;不同被测变量得仪表位号不能连续编号。

如果同一仪表回路中有两个以上功能相同得仪表,可以用仪表位号附加尾缀字母(尾缀字母应大写)得方法以示区别.如TV-110A与TV-110B表示同一回路中有两台控制阀。

当不同工序得多个检测元件共用一台显示仪表时,显示仪表得位号不表示工序号,只编顺序号;检测元件得位号就是在共用显示仪表后面加后缀。

化工自控设计规定(一)

化工自控设计规定(一)

目录自动化仪表选型设计规定HG/T20507-2000 (1)1 温度仪表 (1)2 压力仪表 (2)3 流量仪表 (4)4 物位仪表 (6)5 过程分析仪表 (9)6 显示控制仪表 (10)7 仪表盘 (10)8 控制阀 (12)9 附录A (12)10 附录B (12)自动化仪表选型设计规定HG/T20507-20001温度仪表1.1总则1.1.1适用范围1.1.2单位及标度(刻度)1.1.3检出元件插入长度1.1.4检出元件保护套材质不低于设备或管道材质.1.1.5检出元件保护套管1.1.6用于可燃性气体、蒸汽及可燃性粉尘等爆炸危险场所的就地带点接点的温度仪表、温度开关、温度检出元件和变送器等,应根据所确定的危险场所类别以及被测介质的危险程度,选择合适的防爆结构形式或采取其他的防爆措施。

1.1.7用于腐蚀性气体及有害粉尘等场所的温度仪表,应根据使用环境条件选择合适的外壳防护等级。

1.1.8在执行本规定时,尚应符合国家现行有关标准的规定。

1.2就地温度仪表1.2.1精度等级1一般工业用温度计:1.5 或12精密测量用温度计:0.5或0.251.2.2测量范围1最高测量值,正常测量值2压力式温度计测量值1.2.3双金属温度计1在满足测量范围、工作压力和精确度要求时,应被优先选用与就地显示。

2表壳直径一般选用100mm,在照明条件差、位置较高或观察距离较远的场所,应选用150mm。

3仪表外壳与保护管连接方式,一般宜选用万向式,也可以按照观测方便的原则选用轴向式或径向式。

1.2.4压力温度计适用于-180以下低温、无法近距离观察、有振动及精确度要求不高的就地或就底盘显示。

1.2.5玻璃温度计仅用于测量精度较高、振动较小、无机械损伤、观察方便的特殊场合。

不得使用玻璃水银温度计。

1.2.6基地式仪表就地或就地盘装测量、控制(调节)仪表,宜选用基地式温度仪表。

1.2.7温度开关适用于温度测量需要接点信号输出的场合。

化工仪表设计要求规范

化工仪表设计要求规范

化工仪表设计规范发布时间:11-05-31 来源:点击量:15720 字段选择:大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定;主要内容如下:仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表3.1.2功能标志的首位字母选择应与被测变量或引发变量相应;可以不与被处理的变量相符..如为调节流量的调节阀;用在液位系统中的功能标志是LV;而不是FV..仪表功能标志的首位字母后面可以附加一个修饰字母;这时原来的被测变量就变成一个新变量..如在首位字母P、T后面加D;变成PD、TD;原来的压力、温度就变成压差、温差..仪表功能标志的后继字母后面也可附加一个或两个修饰字母;以对读出功能进行修饰..如功能标志PAH中;后继字母A后面加H;它限制读出功能A的报警为高报警..功能标志的字母编组的字母数;一般不超过4个..为了减少字母编组的字母数;对于一台仪表同时用于指示和记录同一被测变量时;可以省略I指示..仪表功能标志的所有字母均应大写..1.3仪表回路编号回路编号可以用工序加仪表顺序号组成;也可以用其他规定的方法进行编号..FIC-116 1—工序号;16—顺序号也可无工序号;如FSHL-2仪表位号按不同的被测变量分类;同一装置或工序同类被测变量的仪表位号中的顺序号应是连续的;顺序号中间可以空号;不同被测变量的仪表位号不能连续编号..如果同一仪表回路中有两个以上功能相同的仪表;可以用仪表位号附加尾缀字母尾缀字母应大写的方法以示区别..如TV-110A和TV-110B表示同一回路中有两台控制阀..当不同工序的多个检测元件共用一台显示仪表时;显示仪表的位号不表示工序号;只编顺序号;检测元件的位号是在共用显示仪表后面加后缀..如多点温度指示仪的位号为TI-1;其检测元件的位号为TI-1-1、TI-1-2............等..当一台仪表由两个或多个回路共用时;各回路的仪表位号都应标注..如一台双笔记录仪要记录流量FR-121和压力PR-131时;仪表位号为FR-121/ PR-131..l在自控专业表格类的设计文件中;编写仪表位号的要求是;一般情况下功能标志后继字母不再附加修饰字母;如带上、下限报警联锁的指示、控制系统的位号;只编写PIA-110、TIS-111;不需将报警联锁的修饰字母H、L编写出来..1.4仪表的图形符号单台常规仪表:DCS系统:PLC系统:1.5PID图中仪表的各种连线规定细实线作为仪表连线的场合:1 工艺参数测量点与检测装置或仪表的连接线2 仪表与仪表能源的连接线就地仪表与控制仪表包括DCS的连接线、控制室仪表之间的连接线、DCS 内部系统连接线或数据连接线1.6 流量测量仪表的图形符号节流装置+差压仪表非差压型流量测量仪表1.7 执行器图形符号执行机构控制阀体及风门注:执行机构能源中断时控制阀位置的图形符号l 自力式控制阀l 仪表辅助设施1.8 图形符号应用实例第二章自动化仪表选型设计规定2.1 温度仪表2.1.1总则1单位及刻度温度仪表的刻度单位应选用摄氏度℃刻度及测量范围的选用;在一般情况下应与定型产品的标准系列相符2检测元件插入长度插入长度的选择应以检测元件插至被测介质温度变化灵敏具有代表性的位置为原则在烟道、炉膛及绝热材料设备上安装时;应按实际需要选用;一般情况下;为了便于互换;可选择深入内部250mm长度..3检测元件保护套管检测元件的保护套材质不低于设备或管道材质..如定型产品保护套太薄或不耐腐蚀;另加保护套管..对于中、低压介质宜选用钢管直形保护套管..对于高压介质或测温元件取出时不必停车的场合;应选用整体钻孔直形或锥形保护套管..对于流体介质流速较高或要求保护套管高强度的场合;应选用整体钻孔锥形保护套管..4用于可燃气体、蒸汽及可燃性粉尘等爆炸危险场所的就地带电接点的温度仪表、温度开关、温度检测元件和变送器等;应根据所确定的危险场所类别以及被测介质的危险程度;选择合适的防爆结构形式或采取其他的防爆措施..5用于腐蚀性气体及有害粉尘等场所的温度仪表;应根据使用环境条件;选择合适的外壳防护等级..2.1.2就地温度仪表1精度一般工业用温度计:1.5级或1级精密测量用温度计:0.5级或0.25级2测量范围最高测量值不大于仪表测量范围上限值的90%;正常测量值在仪表测量范围上限值的1/2左右..压力式温度计测量值应在仪表测量范围上限值的1/2~3/4之间..3双金属温度计《石油化工自动控制设计手册》P.494压力式温度计适用于-80℃以下低温、无法近距离观测、有振动及精度要求不高的就地或就地盘显示..5玻璃温度计仅用于测量精确度较高、振动较小、无机械损伤、观察方便的特殊场合..不得使用水银温度计..6温度开关适用于温度测量需要接点信号输出的场合..2.1.3集中温度仪表1检测元件:热电偶、热电阻、热敏热电阻2装配式热电偶适用于一般场合;装配式热电阻适用于无振动场合;热敏热电阻适用于测量反应速度要求快的场合..3主要介绍Pt-100铂电阻、热电偶《石油化工自动控制设计手册》P.53;604特殊场合选用的热电阻热电偶温度高于870℃、氢含量大于5%的还原性气体、惰性气体及真空场合;选用钨錸热电偶或吹气热电偶..设备、管道外壁和转体表面温度;选用端表面式;压簧固定式或铠装热电偶、热电阻..含坚硬固体颗粒介质;选用耐磨热电偶..在同一检测元件保护管中;要求多点测量时;选用多点热电偶..为了节省特殊保护管材料如钽;提高响应速度或要求检测元件弯曲安装时;可选用铠装热电阻、热电偶..高炉、热风炉温度测量;可选用高炉、热风炉专用热电偶..5变送器与接受标准信号显示仪表配套的测量或控制系统;可选用具有模拟信号输出功能或数字信号输出功能的变送器..一般情况下应选用现场型变送器..2.1.4附属设备1采用热电偶测量1600℃以下的温度;当冷端温度变化使测量系统不能满足精确度要求;而配套显示仪表又无冷端温度自动补偿功能时;应选用冷端温度自动补偿器..2补偿导线根据热电偶的支数、分度号和使用环境条件;应选用符合要求的补偿型补偿导线、补偿型补偿电缆或延伸型补偿导线或延伸型补偿电缆..一般应选用补偿型补偿导线、补偿型补偿电缆;当补偿型补偿导线、补偿型补偿电缆不能满足要求时;应选用延伸型补偿导线或延伸型补偿电缆..按使用环境温度选用不同级别补偿导线或补偿电缆..-20℃~+100℃选用普通级-40℃~+250℃选用耐热级应根据使用环境条件;选用阻燃补偿导线或阻燃补偿电缆..应根据测量或控制系统的设计要求;选用本安补偿导线或本安补偿电缆..对有间断电加热或强电、磁场的场所;应选用屏蔽补偿导线或屏蔽补偿电缆..补偿导线的截面积;应按其敷设长度的往复电阻值;以及配套显示仪表、变送器或测量、控制系统接口允许输入外部电阻来确定..2.2 压力仪表压力仪表计量单位:帕Pa、千帕KPa、兆帕MPa2.2.1压力表概述《石油化工自动控制设计手册》P.166主要介绍弹性压力表P.1702.2.2压力表的选择原则:按照使用环境和测量介质的性质要求在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合;应根据环境条件选择合适的外壳材料及防护等级..对一般介质的测量1 压力在-40kPa~0~+40kPa时;宜选用膜盒压力表2 压力在+40kPa以上时;一般选用弹簧管压力表或波纹管压力表..3 压力在-100kPa~0~+2400kPa时;应选用真空压力表..4 压力在-100kPa~0kPa时;宜选用弹簧管真空压力表..稀硝酸、醋酸及其它一般腐蚀性介质;应选用耐酸压力表或不锈钢膜片压力表..稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质、应选用膜片压力表或隔膜压力表..其膜片及隔膜的材质;必须根据测量介质的特性选择..结晶、结疤及高粘度等介质;应选用法兰式隔膜压力表..在机械振动较强的场合;应选用耐震压力表或船用压力表..在易燃、易爆的场合;如需电接点信号时;应选用防爆压力控制器或防爆电接点压力表..对于测量高、中压力或腐蚀性较强的压力表;宜选用壳体具有超压释放设施的压力表..下列测量介质应选用专用压力表1 气氨、液氨:氨压力表、真空表、压力真空表2 氧气:氧气压力表3 氢气:氢气压力表4 氯气:耐氯压力表、真空压力表5 乙炔:乙炔压力表6 硫化氢:耐硫压力表7 碱液:耐碱压力表、真空压力表2.2.3精确度等级的选择一般测量用压力表、膜盒压力表和膜片压力表;应选用1.5级或2.5级精密测量用压力表;应选用0.4级、0.25级或0.16级2.2.4外型尺寸的要求在管道和设备上安装的压力表;表盘直径为Φ100mm或Φ150mm在仪表气动管路及其辅助设备上安装的压力表;表盘直径为Φ60mm安装在照度较低、位置较高或示值不易观测场合的压力表;表盘直径为Φ150mm或Φ200mm2.2.5测量范围的选择测量稳定的压力时;正常操作压力值应在仪表测量范围上限值的1/3~2/3 测量脉动压力如:泵、压缩机和风机等出口处压力时;正常操作压力值应在仪表测量范围上限值的1/3~1/2测量高、中压力大于4MPa时;正常操作压力值不应超过仪表测量范围上限值的1/22.2.6压力变送器的选择以标准信号传输时;应选用变送器在易燃、易爆的场合;应选用气动变送器或防爆型电动变送器结晶、结疤、堵塞、粘稠及腐蚀性介质;应选用法兰式变送器..与介质直接接触的材质;必须根据介质的特性选择..对于测量精确度高;而一般模拟仪表难以达到时;宜选用智能式仪表;其精确度优于0.2级以上..当测量点位置不宜接近或环境条件恶劣时;也宜选用智能式变送器..使用环境较好、测量精确度和可靠性要求不高的场合;可以选用电阻式、电感式远传压力表或霍尔压力变送器..测量微笑压力小于500Pa时;可选用微差压变送器..测量设备和管道差压时;应选用差压变送器..在使用环境较好、易接近的场合..可选用直接安装型变送器..2.4 安装附件的选择测量水蒸气和温度大于60℃的介质时;应选用冷凝管或虹吸器测量易液化的气体时;若取压点高于仪表;应选用分离器测量含粉尘的气体时;应选用除尘器测量脉动压力时;应选用阻尼器或缓冲器在使用环境温度接近或低于测量介质的冰点或凝固点时;应采用绝热或伴热措施2.3 流量仪表流量仪表主要类型:节流装置及差压计;速度式流量计;容积式流量计;可变面积式流量计转子流量计;质量流量计;楔形流量计等..石油化工自动控制设计手册》P.862.3.1差压式流量计原理、形式分类及特点:P.94差压范围的选择差压范围的选择应根据计算;一般情况下根据流体工作压力高低不同宜选:低差压:6kPa;10 kPa中差压:16 kPa;25 kPa高差压:30 kPa;60 kPa2.3.2可变面积式流量计转子流量计原理及分类:P.100当要求精度不优于±1.50%;量程比不大于10:1时;可选用转子流量计..转子流量计要求垂直安装;倾斜度不大于5°;安装位置应振动较小;易于观察和维护;对脏污介质;必须在流量计的进口处加装过滤器..2.3.3旋涡流量计原理:P.113洁净气体、蒸汽和液体的大中流量测量;可选用旋涡流量计低速流体及粘度大的液体;不宜选用旋涡流量计测量;粘度太高会降低流量计对小流量测量的能力..管子振动或泵出口也不宜选用旋涡流量计..2.3.4电磁流量计原理:P.111所测流体必须导电用于导电的液体或均匀的液固两相介质流量测量..可测量各种强酸、强碱、盐、氨水、泥浆、纸浆等介质安装方式可以垂直、水平;也可以倾斜..垂直安装时;液体必须自下而上..对液固两相介质最好垂直安装..为保证测量精度;流速在0.3~10m/s当安装在水平管段;应使液体充满管段;并应使变送器的电极处于同一水平面上2.3.5质量流量计原理:P.121需直接精确测量液体、高密度气体及浆体的质量流量时;可选用科氏力质量流量计..科氏力质量流量计可以不受流体温度、压力、密度或粘度变化的影响而提供精确可靠的质量流量数据..质量流量计可在任何方向安装;但是液体介质还是要充满仪表测量管;不需要直管段..费用较高;管段压损较大..2.3.6其它流量计另外还有超声波流量计非接触式、容积式流量计包括椭圆齿轮流量计、腰轮流量计、刮板流量计等、靶式流量计、楔形流量计、水表等..2.3.7固体流量测量皮带称、冲量式流量计:P.140皮带输送的固体流量测量宜选用皮带电子称自由落体的粉粒及块状固体流量;当要求封闭传送物料时;宜选用冲量式流量计冲量式流量计的安装要求物料必须保证自由落下;不得有外加力作用于被测物体上2.4 物位仪表2.4.1总则液面及界面测量应选用差压式仪表、浮筒式仪表和浮子式仪表..当不满足要求时;可选用电容式、射频导纳式、电阻式电接触式、声波式、磁致伸缩式等仪表..料面测量应根据物料的粒度、物料的安息角、物料的导电性能、料仓的结构形式及测量要求进行选择..仪表的结构形式及材质应根据被测介质的特性来选择..主要的考虑因素为压力、温度、腐蚀性、导电性;是否存在聚合、粘稠、沉淀、结晶、结膜、气化、起泡等现象;密度和密度变化;液体中悬浮物的多少;液面扰动的程度以及固体物料的粒度..仪表量程应根据工艺对象实际需要显示的范围或实际变化范围确定;一般应使正常物位处于仪表量程的50%左右..仪表精度应根据工艺要求选择..用于可燃气体、蒸汽及可燃性粉尘等爆炸危险场所的电子式物位仪表;应根据所确定的危险场所类别以及被测介质的危险程度;选择合适的防爆结构形式或采取其他的防爆措施..用于腐蚀性气体及有害粉尘等场所的物位仪表;应根据使用环境条件;选择合适的外壳材质及防护等级..2.4.2差压式液位测量原理:P.146对于液面连续测量;宜选用差压式仪表;对于界面测量;可选用差压式仪表;但要求总液面应始终高于上部取压口..对于在正常工况下液体密度有明显变化时;不宜选用差压式仪表..腐蚀性液体、结晶性液体、粘稠性液体、易气化液体、含悬浮物液体宜选用平法兰式差压仪表;高结晶的液体、高粘度的液体、结胶性的液体;沉淀性的液体宜选用插入式法兰差压仪表;以上被测介质的液面如果气相有大量的冷凝物、沉淀物析出;或需要将高温液体与变送器隔离;或更换被测介质时需要严格净化测量头的;可选用双法兰式差压仪表..腐蚀性液体、粘稠性液体、结晶性液体、融熔性液体、沉淀性液体的液面在测量精度要求不高时;宜采用吹气或冲液的方法配合差压变送仪表进行测量..对于在环境温度下;气相可能冷凝、液相可能气化;或气相有液体分离的对象;在使用普通差压仪表进行测量时;应视具体情况分别设置冷凝容器、分离容器、平衡容器等部件;或对测量管线保温、伴热..差压式仪表的正、负迁移量应在选择仪表量程时加以考虑..2.4.3浮筒式测量仪表原理:P.149对于测量范围在2000mm以内;比重为0.5~1.5的液体液面连续测量;以及测量范围1200mm以内比重为0.5~1.5的液体界面连续测量;宜选用浮筒式仪表..真空对象、易气化的液体宜选用浮筒式仪表就地液位指示或调节宜选用气动浮筒式仪表浮筒式仪表必须用于清洁液体对于开口储槽、敞口储液池的液面测量;宜选用内浮筒;对于在操作温度下不结晶、不粘稠、但在环境温度下可能结晶或粘稠的液体对象;也宜选用内浮筒..对于不允许停车的工艺设备;应选用外浮筒..内浮筒仪表在容器内液体扰动较大时;应加装防扰动影响的平衡套筒..电动浮筒仪表用于被测液位波动频繁的场合;其输出信号应加装阻尼器..2.4.4超声波液位测量仪表原理:P.155对于普通物位仪表难以测量的腐蚀性液体、高粘性液体、有毒液体等液面的连续测量和位式测量;宜选用超声波式测量仪表..超声波式仪表必须用于可反射和传播声波的容器液面测量;不得用于真空容器..不宜用于含气泡的液体和含固体颗粒物的液体..。

SH30182019石油化工安全仪表系统设计规范-8页精选文档

SH30182019石油化工安全仪表系统设计规范-8页精选文档

中华人民共和国石油化工行业标准SH/T 3018-2019代替SH 3018-1990 石油化工安全仪表系统设计规范2019-03-10发布2019-07-01实施中华人民共和国国家发展和改革委员会发布目次前言 (Ⅲ)1 范围 (1)2 术语和定义 (1)3 基本原则 (3)4 传感器 (3)5 最终执行元件 (4)6 逻辑运算器 (4)7 通信接口 (5)8 人机接口 (5)9 过程接口 (6)10 软件组态 (6)11 工程设计 (6)附录A(资料性附录)安全仪表系统规格书编制提纲 (8)用词说明 (11)附:条文说明 (13)石油化工安全仪表系统设计规范1范围1.1本规范适用于新建、改扩建石油化工装置(或工厂)安全仪表系统的工程设计。

储运系统、公用工程及辅助设施等工程设计可参照执行。

1.2安全仪表系统的工程设计必须满足石油化工装置(或工厂)安全度等级的要求。

1.3相关标准如下:IEC 61508 Functional safety of electrical/electornic/programmable electronic safety-related systemsIEC 61511 Functionalsafety: safety instrumented systems for the process industry sectorANSI/ISA-84.01 Application of safety instrumented system for the process industriesDIN V 19250 Porgrammable safety systemIEC 61131 Programmable controller1.4执行本标准时,尚应符合国家现行有关强制性标准规范的要求。

2术语和定义下列术语和定义适用于本规范2.1危险故障dangerous failure能够导致安全仪表系统处于危险或失去功能的故障。

石油化工自动化仪表规范章节件52页PPT

石油化工自动化仪表规范章节件52页PPT
江门谦信化工发展有限公司
JiangMen HandSome Chemical DevelopMent
角色化设计模块
Project Management--- 用于企业项目管理体 系规划、编码设定、详细计划编制、进度计 算、计划下达、反馈批准、统计分析,是 Primavera的核心组件。 一般供项目经理或计 划编制与分析人员使用 Methodology Management --- 用于项目实施 经理的积累与管理,建立企业自身的项目实 施成功方法经验知识库。一般供企业标准化 管理的人员使用。
50 100 200 1200
250V,50A
150 200 450 1200
220~400V, 100A
400~500V, 200A
200 450 600 1200 300 600 900 1200
江门谦信化工发展有限公司
JiangMen HandSome Chemical DevelopMent
Project Management
项目团队成员
TimeSheets
为企业的每一个角色量身定制的解决方案
江门谦信化工发展有限公司
JiangMen HandSome Chemical DevelopMent
PM模块界面介绍和设置操作
界面展示 主要菜单介绍 周围按钮介绍 中间视图显示介绍 底部显示内容介绍
江门谦信化工发展有限公司
JiangMen HandSome Chemical DevelopMent
接地方法
保护接地;也称为安全接地,是为人身安全和电气设 备安全而设置的接地。 工作接地;包括仪表信号回路接地和屏蔽接地。 本安系统接地;采用隔离式安全栅的本质安全系统, 不需要专门接地。 防静电接地;不得使用电气供电系统的中线作防静电 接地。 防雷接地;仪表及控制系统防雷接地应与电气专业防 雷接地系统共用,但不得与独立避雷装置共用接地装 置。

化工仪表设计要求规范标准

化工仪表设计要求规范标准

化工仪表设计规发布时间:11-05-31 来源:点击量:15720 字段选择:大中小第一章仪表位号1.1 仪表位号组成由仪表功能标志和仪表回路编号组成PIC-110 仪表位号PIC 仪表功能标志110 仪表回路编号1.2 仪表功能标志仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定,主要容如下:仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表3.1.2功能标志的首位字母选择应与被测变量或引发变量相应,可以不与被处理的变量相符。

如为调节流量的调节阀,用在液位系统中的功能标志是LV,而不是FV。

仪表功能标志的首位字母后面可以附加一个修饰字母,这时原来的被测变量就变成一个新变量。

如在首位字母P、T后面加D,变成PD、TD,原来的压力、温度就变成压差、温差。

仪表功能标志的后继字母后面也可附加一个或两个修饰字母,以对读出功能进行修饰。

如功能标志PAH中,后继字母A后面加H,它限制读出功能A的报警为高报警。

功能标志的字母编组的字母数,一般不超过4个。

为了减少字母编组的字母数,对于一台仪表同时用于指示和记录同一被测变量时,可以省略I(指示)。

仪表功能标志的所有字母均应大写。

1.3仪表回路编号回路编号可以用工序加仪表顺序号组成,也可以用其他规定的方法进行编号。

FIC-116 1—工序号,16—顺序号也可无工序号,如FSHL-2仪表位号按不同的被测变量分类,同一装置(或工序)同类被测变量的仪表位号中的顺序号应是连续的,顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。

如果同一仪表回路中有两个以上功能相同的仪表,可以用仪表位号附加尾缀字母(尾缀字母应大写)的方法以示区别。

如TV-110A和TV-110B表示同一回路中有两台控制阀。

当不同工序的多个检测元件共用一台显示仪表时,显示仪表的位号不表示工序号,只编顺序号;检测元件的位号是在共用显示仪表后面加后缀。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

石油化工自动化仪表选型设计规范
SH 3005-1999
3 温度仪表
3.1单位和量程
3.1.1温度仪表的标度(刻度)单位, 应采用摄氏度(C)。

3.1.2 温度标度(刻度)应采用直读式。

3.1.3 温度仪表正常使用温度应为量程的50%一70%, 最高测量值不应超过量程的90%。

多个测量元件共用一台显示表时, 正常使甩温度应为量程的20%一90%, 个别点可低到量程的10%。

3.2 就地温度仪表
3.2.1就地温度仪表应根据工艺要求的测温范围、精确度等级, 检测点的环境、工作压力等因素选用。

3.2.2一般情况下, 就地温度仪表宜选用带外保护套管双金属温度计, 温度范围为-80一5OOC。

刻度盘直径宜为1OOmm; 在照明条件较差、安装位置较高或观察距离较远的场合, 可选用15Omm。

需要位式控制和报警的, 可选用耐气候型或防爆型电接点双金属温度计。

仪表外壳与保护管连接方式, 宜按便于观察的原则选用轴向式或径向式, 也可选用万向式。

3.2.3 在精确度要求较高、振动较小、观察方便的场合, 可选用玻璃液体温度计, 其温度范围:有机液体的为-80一1OO℃。

需要位式控制及报警, 且为恒温控制时, 可选用电接点温度计。

3.2.4 被测温度在-200一50℃或-80一500℃范围内, 在无法近距离读数、有振动、低温且精确度要求不高的场合, 可选用压力式温度计。

压力式温度计的毛细管应有保护措施, 长度应小于2Om。

3.2.5 就地测量、调节, 宜选用基地式温度仪表。

3.2.6关键的温度联锁、报警系统, 需接点信号输出的场合, 宜选用温度开关。

3.2.7 安装在爆炸危险场所的就地带电接点的温度仪表、温度开关, 应选用隔爆型或本安型。

3.3集中检测温度仪表
3.3.1要求以标准信号传输的场合, 应采用温度变迭器。

在满足设计要求的情况下, 可选用测量和变送一体化的温度变送器。

3.3.2 检测元件及保护套管, 应根据温度测量范围、安装场所等条件选择(不同检测元件的温度测量范围见表 3.3.2), 且应符合下列规定:
1热电偶适用于一般场合; 热电阻适田于精确度要求较高、无振动场合; 热敏电阻适用于要求测量反应速度快的场合。

2 采用热电阻温度检测元件时, 宜采用PtlO0热电阻。

3 测量设备或管道的外壁温度, 应选用表面热电偶或表面热电阻。

4 测量流动的含固体颗粒介质的温度, 应选用耐磨热电偶。

5 下列情况, 可选用销装热电阻、热电偶:
a测量部位比较狭小, 测温元件需要弯曲安装;
b 被测物体热容量非常小;
c设备结构复杂;
d对测温元件有快速响应的要求;
e为节省特殊保护管材料;
f用多点热电偶的场合;
3.3.3 热电阻、热电偶的连接方式, 一般介质的管道上宜选用螺纹连接, 亦可选用法兰连接。

下列场合宜采用法兰连接:
1设备上安装;
2 在衬里管道或有色金属管道上;
3 测量高温、强腐蚀介质, 结晶、结焦、堵塞、粉状和剧毒介质, 以及测触媒层多点温度时;
4 烟道或烟囱上;
5 公称直径大于5OOmm的管道上。

3.3.4 热电偶、热电阻时间常数, 应根据系统对响应速度的要求分别选普通型、小惰性型或皑装型。

3.3.5 热电偶、热电阻接线盒, 应根据环境条件选用普通式、防溅式、防水式或隔爆式。

3.3.6 在爆炸危险场所, 可选用隔爆型温度变送器、热电偶、热电阻;也可选用本安型温度变送器、热电偶、热电阻, 配安全栅构成本安型回路。

3.3.7 设备、管道上安装的检测元件的插入长度, 应使检测元件插至被测介质温度变化灵敏、具有代表性的位置。

3.3.8 检测元件保护套管材质不应低于相应设备或管道材质。

不同材
质保护套管适用的环境条件及介质, 见表3.3.8。

3.3.9温度显示仪表的选用, 应符合下列要求:
1当测温精确度等级要求高(0.5级以上)时, 宜选用数字式温度指示仪; 2在振动较大的场合(如压缩机的就地机组盘), 应选用防振性能良好的仪表;
3记录仪表应根据测量点数和生产需要, 分别选用大、中、小型自动平衡记录仪。

3.3.10检测元件与显示仪表的连接, 应符合下列规定:
1单支热电偶, 不宜并联两台仪表;
2显示仪表的分度号, 应与检测元件的分度号一致。

3.3.11测温元件为热电偶时, 应采用冷端温度补偿。

3.3.12测温元件为热电偶时, 温度仪表应设置断偶保护机构。

3.3.13测温元件可直接与DCS的温度输入卡连接。

4 压力仪表
4.1 单位和量程
4.1.1压力仪表应采用法定计量单位, 即:Pa(帕)、 kPa(干帕)和MPa(兆帕)。

4.1.2测量稳定压力时, 正常操作压力应为量程的1/3一2/3
4.1.3 测量脉冲压力时, 正常操作压力应为量程的1/3一1/2
4.1.4 测量压力大于4MPa时, 正常操作压力应为量程的1/3一3/5。

4.2就地压力仪表
4.2.1一般介质的压力测量仪表的选用, 应符合下列规定:
1压力在4OkPa以上时, 宜采用弹簧管压力表;
2 压力在4OkPa以下时, 宜选用膜盒压力表;
3 压力在-0.1—0—2.4MPa, 应选用弹簧管压力真空表;
4 压力在-500~5OOPa时, 应选用矩形膜盒微压计或微差压压力计。

4.2.2 乙炔、氨及含氨介质的测量, 应选用氨用压力表。

4.2.3 氧气的测量, 应选用氧气压力表。

4.2.4 硫化氢和含硫介质的测量, 应选用抗硫压力表。

4.2.5对于粘稠、易结晶、含有固体颗粒或腐蚀性的介质, 应选用隔膜压力表或膜片压力表, 隔膜或膜片的材质, 应根据测量介质的特性选择。

4.2.6安装于振动场所或振动部位时, 宜选用耐振压力表。

4.2.7 无指示的压力调节器、压力开关、减压阀宜配置直接测量工艺介质的压力表。

4.2.8 就地压力调节器宜选用基地式或自力式仪表。

4.2.9 一般测量用的压力表、膜盒压力表及膜片压力表的精确度宜为1.5级或2.5级。

精密测量和校验用压力表, 确度应选用0.4级、0.25级或0.16级。

4.2.10 弹簧管压力表外形尺寸的选择, 应符合下列规定:
1在管道和设备上安装的压力表, 宜为径向无边、表壳直径1OOmm
或l5Omm;
2 就地盘装压力表宜为轴向带边、表壳直径15Omm或lOOmm;
3仪表气动管路及其辅助装置上安装的压力表, 直径宜为6Omm;气动仪表的输出压力泰直径宜为1OOmm。

4.2.11 压力、真空的报警或联锁可分别选用带电接点的压力表、真空表、压力真空表或压力开关等;关键部位报警或联锁, 不宜选用带电接点压力表;在爆炸危险场合, 应选用防爆型的。

压力开关的接点宜为双刀双掷(DPDT), 快速动作。

4.2.12 压力超过lOMPa压力表, 应有泄压安全措施。

4.3压力(差压)变送器、传感器
4.3.1当采用标准信号传输时, 应选用压力(差压)变送器。

4.3.2 在爆炸危险场合, 应选用隔爆型或本安型的电动压力变送器, 亦可选用气动压力变送器。

4.3.3 微小压力、微小负压的测量, 宜选用差压变送器。

4.3.4对粘稠、易结晶、含有固体颗粒或腐蚀性介质, 应选用法兰式压力变送器。

当采取灌隔离液、吹气或冲洗液等措施时, 宜选用一般的压力变送器。

4.3.5 在多雷地区, 压力( 差压) 变送器、传感器应有防雷保护措施。

5 流量仪表
5.1 刻度选择的规定
5.1.1流量单位的采用, 应符合下列规定:
1 体积流量采用m3/h、 l/h;
2 质量流量采用kg/h、 t/h
3 标准状态下(O℃, O.101325MPa), 气体体积流量采用(N)m3/h。

5.1.2刻度的选择, 应符合下列规定:
1仪表刻度应符合仪表刻度模数的要求;对于基地式差压流量仪表, 应符合仪表制造厂的刻度模
2方根刻度范围, 满刻度读数为0~10。

a最大流量的刻度读数不应超过9.5;
b正常流量的刻度读数应为6.5一8.5;
c最小流量的刻度读数不应小于3。

3线性刻度范围, 满刻度读数为0一100%。

a最大流量的刻度读数不应超过90%;
b正常流量的刻度读数应为50%一70%。

c最小流量的刻度读数不应小于10%。

5.2气体、液体、蒸汽流量仪表
5.2.1差压式流量计的选用, 应符合下列规定:
1节流装置
a一般流体的流量测量, 宜选用标准节流装置。

标准节流装置的选用, 应符合国际标准《用差压装置测量流体流量第一部分安装在充满流体的圆形截面管道中的孔板、喷嘴和文丘里管刀5()5167-1991或国家标准《流量测量节流装置用孔板、喷嘴、文丘里管测量充满圆管的流体流量》GB/T2624-93的规定。

相关文档
最新文档
