调频无线话筒设计论文
无线电话筒的设计__毕业设计说明书[管理资料]
![无线电话筒的设计__毕业设计说明书[管理资料]](https://img.taocdn.com/s3/m/274ea1df43323968001c92a3.png)
信息职业技术学院毕业设计说明书(论文) 设计（论文）题目: 无线电话筒的设计职业技术学院毕业设计（论文）任务书备注：任务书由指导教师填写，一式二份。
其中学生一份，指导教师一份。
目录摘要 (1)第1章绪论 (2)无线电的发展 (2)无线话筒的构造 (2)无线话筒的使用 (3)无线话筒的类型 (3)调幅无线话筒 (3)调频无线话筒 (3)设计的主要技术指标 (3)第2章无线电话筒的设计 (4)设计的系统框图及组成 (4)系统框图 (4)低频放大电路的设计 (4)低频放大电路的工作原理 (4)工作原理 (5)分压式偏置电路的设计 (7)高频振荡电路的设计 (10)电感三点式振荡器 (10)电容三点式振荡器 (11)电容三点式振荡器的工作原理 (13)参数的选择 (14)低频放大电路 (14)高频振荡电路 (15)第3章整体电路 (16)第4章仿真电路 (17)总结 (18)致谢 (19)参考文献 (20)附录元件清单 (21)摘要无线话筒实际是一个微型无线电调频广播系统，它由发射机和接收机两部分组成。
发射机由电容话筒，调频发射电路紧凑地组合在一起，用拖在话筒外的一段软线做发射天线。
无线话筒采用调频的方式调制信号，具有体积小，使用方便的特点。
发射功率很小，接收范围不超过100米。
本文对调频式的无线话筒进行了研究并设计出一款简单的无线话筒。
关键词无线电；低频放大电路；高频振荡电路第1章绪论无线电的发展无线电是指在自由空间（包括空气和真空）传播的电磁波，其频率300GHz 以下(下限频率一般情况下是不统一的，在各种射频规范书中，常见的有以下三种（3KHz~300GHz,9KHz~300GHz,10KHz~300GHz)无线电技术是通过无线电波传播信号的技术。
无线电技术的原理在于导体中电流强弱的改变会产生无线电波。
利用这一现象，通过调制可将信息加载于无线电波之上。
当电波通过空间传播到达收信端，电波引起的电磁场变化又会在导体中产生电流。
无线调频麦克风的设计和制作
无线调频麦克风的设计和制作1. 引言随着无线通信技术的不断发展，无线麦克风已经逐渐成为了音频传输领域的主流。
相比于有线麦克风，无线麦克风具有更高的灵活性和更好的移动性，并且无需担心长距离传输带来的信号损失问题。
本文主要介绍一种基于调频技术的无线麦克风的设计和制作方法。
2. 系统概述本系统主要由三个部分组成：发射机、接收机和麦克风。
其中，麦克风负责声源的采集，发射机将声源信号转换为无线信号并通过天线进行广播，接收机通过天线接收信号并进行解调和放大操作，并将信号通过音频输出接口输出。
3. 系统设计3.1 麦克风麦克风是本系统中最核心的部件，它的质量将直接影响到整个系统的音质和抗干扰能力。
本系统采用了电容式麦克风，它主要由一个电容和一个放大电路组成。
当声波通过电容时，电容的电荷会受到影响从而产生微小的电压变化，放大电路将这些微小的信号放大后输出。
需要注意的是，麦克风的输出信号应该是模拟信号，而不能是数字信号，因为数字信号在传输过程中很容易受到干扰。
3.2 发射机发射机主要由信号源、调制器和天线组成。
信号源负责将麦克风输出的信号转换为高频信号，调制器将高频信号调制成调频信号，天线将调频信号进行发射。
为了实现更高的信号质量和信号传输距离，发射机应该选用合适的天线和调制器，并且进行合适的功率控制。
3.3 接收机接收机主要由天线、解调器、音频放大器和输出接口组成。
天线负责接收发射机发送的无线信号，并将信号送入解调器进行解调，解调后的信号经过音频放大器放大后通过输出接口输出。
与发射机类似，接收机的天线和解调器的选择和功率控制也是非常重要的。
4. 系统制作4.1 麦克风制作麦克风的制作比较简单，只需要选用合适的电容和放大器并进行合适的电路连接即可。
一般可以从电子元器件市场购买电容和放大器，电路连接采用印刷板进行焊接。
需要注意的是，麦克风电路需要进行可靠的接地和屏蔽处理，以减少干扰。
4.2 发射机制作发射机制作比较复杂，需要设计和制作信号源、调制器和天线。
无线话筒论文

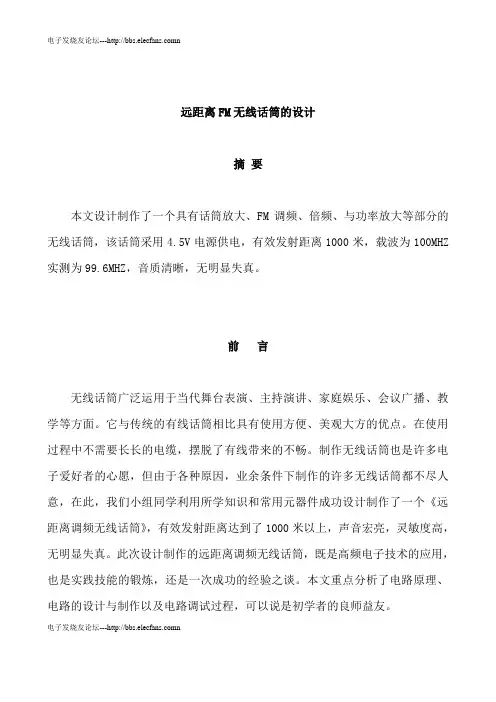

远距离FM无线话筒的设计摘要本文设计制作了一个具有话筒放大、FM调频、倍频、与功率放大等部分的无线话筒，该话筒采用4.5V电源供电，有效发射距离1000米，载波为100MHZ 实测为99.6MHZ，音质清晰，无明显失真。
前言无线话筒广泛运用于当代舞台表演、主持演讲、家庭娱乐、会议广播、教学等方面。
它与传统的有线话筒相比具有使用方便、美观大方的优点。
在使用过程中不需要长长的电缆，摆脱了有线带来的不畅。
制作无线话筒也是许多电子爱好者的心愿，但由于各种原因，业余条件下制作的许多无线话筒都不尽人意，在此，我们小组同学利用所学知识和常用元器件成功设计制作了一个《远距离调频无线话筒》，有效发射距离达到了1000米以上，声音宏亮，灵敏度高，无明显失真。
此次设计制作的远距离调频无线话筒，既是高频电子技术的应用，也是实践技能的锻炼，还是一次成功的经验之谈。
本文重点分析了电路原理、电路的设计与制作以及电路调试过程，可以说是初学者的良师益友。
电子发烧友论坛---n目录前言 (2)第1章设计要求及方案确定 (4)1、设计要求 (4)2、方案确定 (4)第2章原理分析 (5)1、低频放大器 (5)2、FM振荡/调制器 (6)3、倍频器 (7)4、功率放大器 (7)第3章电路制作与装配 (8)1、元件筛选及PCB板制作 (8)2、电感的制作 (8)3、电路装配 (9)（1）装配前的准备工作及注意事项 (9)（2）装配步骤 (9)第4章电路调试 (10)1、FM振荡/调制电路的调试 (10)2、倍频电路的调试 (11)3、功率放大电路调试 (13)4、发射与接收过程调试 (14)5、远距离调试 (14)电子发烧友论坛---n 1参考文献 (15)后感 (16)第1章设计要求及方案确定1、设计要求利用所学的高频电子技术知识及常用的电子元器件设计制作一个性能较优异的远距离调频无线话筒。
要求如下：●频率范围：99MHz—108MHz●工作电压：3.6V –4.5V●发射半径：大于1000米●测试条件：4.5V电压，普通收音机接收。
无线调频话筒的设计与制作
毕业设计成果（产品）设计题目: 无线调频话筒的设计与制作二级学院专业班级学号姓名指导老师年月日诚信声明本人郑重声明：所呈交的毕业设计，是本人在指导老师的指导下，独立进行设计所取得的成果。
尽我所知，除设计中特别加以标注的地方外，设计中不包含其他人已经发表或撰写过的研究成果。
本人完全意识到本声明的法律结果由本人承担。
毕业设计作者签名：指导教师签名：年月日年月日目录1 设计背景 (1)1.1无线电技术及无线话筒 (1)1.2无线话筒的发展与运用 (2)1.3无线话筒准用频段 (3)2 设计任务与设计方案 (4)2.1设计任务与要求 (4)2.2设计方案选择与论证 (4)3 无线调频话筒硬件电路设计 (8)3.1设计注意事项 (8)3.2无线调频话筒硬件电路 (8)4 印刷电路板的制作 (10)4.1 Protel DXP 2004软件介绍 (10)4.2 PCB板的制作流程 (11)5 安装与调试 (17)5.1元器件的检测 (17)5.2焊接与装配 (18)5.3实物调试 (19)5.4设计与制作过程中出现的问题及解决方法 (20)总结 (21)参考文献 (22)摘要在整个录音音响系统中，第一个重要环节是话筒。
话筒的重要性是人们时常谈论的话题。
话筒的争论往往是最激烈而革命性的，从电子管到晶体管、从动圈到电容等。
话筒又分为有线话筒和无线话筒，无线调频话筒系统简单、成本低廉，音质优美。
无线调频话筒的原理是将声音通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。
整个电路使用Protel DXP 2004 软件设计，并最终做成一块8cm*5cm PCB板，通过焊接、装配、调试完成设计产品，使用普通调频耳机在82MHz～108MHz的频率范围，话筒中心10米范围内能正常接收。
该设计具有电压低，受话灵敏，制作简易等特点。
关键词：调频；振荡电路；印刷电路板1 设计背景1.1无线电技术及无线话筒随着无线电技术的不断发展，无线话筒已经成为人们生活中不可缺少的电子设备，无线话筒系统在广播、电影、戏剧和舞台制作以及公司和教育场所都是一个重要的组成部分。
调频无线话筒--高频课程设计论文(绝对可行)
计算机与信息工程学院课程设计报告学年学期题目专业、学号授课班号学生姓名指导教师高频课程设计---无线调频话筒[摘要]高频电子线路系统地介绍了通信系统，特别是无线通信系统中的最基本电路与他们的功能，给出了定性与定量分析这些电路性能的方法。
这些电路包括了发射机与接收机中的选频放大电路、混频电路、功放电路、振荡电路、调制与解调电路、锁相环电路、自动增益控制电路与频率合成电路。
本课程设计的基本目标是：通过理论和实践教学，使我们了解晶体管工作于高频时的工作原理，特性参数与微变等效电路，掌握高频单元电路的线路组成、基本工作原理、分析方法、技术要求与一些典型集成电路的实际应用，并且具备一定的理论水平和足够的实践技能，为进一步学习通讯技术的专业知识和职业技能打下基础。
[关键词]无线调频话筒、PCB绘图、电路分析Wireless FM Microphone[Abstract] High Frequency Circuit systematic introduction to communication systems,particularly wireless communication systems and their basic function of the circuit, given the qualitative and quantitative analysis of these methods of circuit performance. The circuit includes a transmitter and receiver in frequency selective amplifier, mixer circuits, power amplifier, oscillation circuit, modulation and demodulation circuits, phase locked loop circuit, automatic gain control circuits and frequency synthesis circuit.The basic design of this course are: the theory and practice through teaching, so we know when the transistors operate at high working principle, characteristics and micro-dependent equivalent circuit parameters, frequency control circuit of the line unit composition, the basic working principle methods, technical requirements, and some typical IC, and have a certain theoretical level and enough of the practical skills, communication technologies for the further study of expertise and professional skills basis.[Key words]Wireless FM microphone, PCB drawings, circuit analysis目录Contents摘要 (ii)关键词 (ii)一、绪论 (4)二、电路介绍2.1电路技术指标 (5)2.2制作与焊接 (5)三、电路设计3.1单元电路选择 (6)3.2具体电路选择 (7)3.3元器件说明 (8)3.4电路仿真（Multisim 11） (9)3.5调试与故障排除 (9)四、小结 (10)五、附录5.1元器件清单 (11)5.2使用的主要仪器和仪表 (12)5.3参考文献 (12)5.4附图 (12)一、绪论高频电子线路是一门理论性、工程性和实践性都很强的课程。
无线调频话筒的设计与制作
方案论证
方案一:
方案二
设计制作无线话筒的方案很多。如图所示为设计总方案框图。通过话筒 把声音转换成音频电信号经放大器放大后，采用调频调制的方式，由 高频振荡器调制出高频调制信号，并由天线以电磁波的形式发射。
其发射信号频率在87~108MHz范围内，这正是调频收音机接收的范围。 该调频范围调频台少，可避免电台的相互干扰，同时该频段外界其他 干扰也较少，还可以直接用调频收音机作为接收机，以方便制作
原理图框
声音信号 采集电路 声音信号 放大电路 高频振荡调 频电路 高频功率 放大电路
无线发射 电路
电路图以及工作原理
图为调频无线话筒的具体原理图，该调频话筒，具有使用电压低、受话 灵敏、制作简易的特点，能拾取距话筒3m以外的轻微讲话声；有效距 离50m左右，可用作电话教学的无线话筒等。
外界声波通过话筒MIC转变为音频电压信号，经C1耦合至由VT1组 成的微音放大电路放大后，经C2加至电容三点式高频振荡器振荡管 VT2基极，使其c-b结电容变化，振荡频率随之变化，实现频率调制。 调制后的高频信号经C7耦合到发射天线ANT，并向外辐射。L1、C4为 调谐回路，改变L1的匝数与间距可改变工作频率。 MIC选用小型驻极体话筒。三极管VT1用β>60的超高频管，如9018、 3DG56、3DG80等、C1、C2为电解电容，其余为高频瓷介电容。电阻 均为1/8碳膜电阻。L1用0.4~0.6mm漆包线在圆珠笔芯上绕7~8圈脱胎 而成。ANT采用0.5m长的软铜线作尾拖天线。
1u 1 1 1 1 1 1
2
实物正反面
仿真结果
位号 名称 规格 数量 R1 电阻 10k 1 R2 电阻 82k 1 R3 电阻 12k 1 R4 电阻 15k 瓷片电容 10p C5 瓷片电容 20P C6 瓷片电容 12P T1 三极管 9018 T2 三极管 9013 MIC 话筒 铜丝 天线
无线调频话筒的设计与制作
目录河西学院本科生毕业论文（设计）诚信声明 (1)河西学院本科生毕业论文（设计）开题报告 (2)摘要： (4)ABSTRACT： (4)1引言 (5)1.1无线电技术及无线话筒 (5)1.2无线话筒的分类 (5)1.3无线话筒的发展 (6)1.4无线话筒的运用 (7)2.设计任务与要求 (8)2.1设计任务 (8)2.2设计要求 (8)2.3任务自评 (8)3方案的选择与论证 (8)3.1整体方案设计 (8)3.2具体方案的选择及确定 (11)3.3单元电路的调试与仿真 (14)4电路制作装配 (18)4.1PCB板的制作 (18)4.2电感的制作 (20)5调试仿真及结果分析 (21)5.1实物测试仿真 (21)5.2实物调试 (22)5.3结果分析 (22)6设计总结 (23)参考文献 (24)致谢 (25)河西学院本科生毕业论文（设计）题目审批表 (26)河西学院物理与机电工程学院指导教师指导毕业论文情况登记表 (27)河西学院毕业论文（设计）指导教师评审表 (28)河西学院本科生毕业论文（设计）答辩记录表 (2)1引言1.1无线电技术及无线话筒随着无线电技术的不断发展，无线话筒已经成为人们生活中所不可缺少的器件，无线话筒系统在广播、电影、戏剧和舞台制作以及公司、宗教和教育场所都是一个重要的组成部分。
但是随着数以万计的无线电设备的使用以及用户对无线话筒系统需求的增加使广播频率变得拥挤，理解无线话筒系统的设计和操作的概念已经成为一个具有挑战性的问题。
由于可用的频谱越来越少，在北美DTV（数字电视）广播的出现使得无线系统的运行更加复杂困难。
DTV也同样出现在欧洲,它已成为未来可能出现的频谱拥挤现象的另一标志.。
鉴于以上这些事实，随着无线话筒、内部通讯网络系统、耳内监听系统和其它应用在各类制作的无线电通讯设备的日益普及，对于无线系统扎实的，技术性理解需求是前所未有的。
1.2无线话筒的分类无线话筒的分类方式很多，比方说根据发射使用频率分类或无线话筒的接收方式来分类等。
无线调频话筒设计
无线调频话筒设计引言：无线调频话筒是一种能够无线传输声音信号的设备，通过无线传输技术，实现了话筒与收音设备之间的无线连接。
无线调频话筒在舞台表演、会议演讲、体育解说等场景中广泛应用，具有灵活、便捷、高质量的特点。
本文将介绍无线调频话筒的设计原理、主要组成部分和工作原理。
设计原理：无线调频话筒的设计原理主要包括信号源、调频电路、发射电路和接收电路。
首先，信号源是话筒捕捉声音信号的部分，通过话筒的电容麦克风将声音转换为电信号。
然后，调频电路将电信号转换为调频信号，通过改变频率和幅度来实现对声音信号的调制。
接下来，发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。
最后，接收电路接收无线电波信号，并将其转换为电信号，通过放大、滤波等处理后，将信号送入音频输出设备。
主要组成部分：①话筒体：话筒体是无线调频话筒的外壳部分，用于保护内部电路和增加声音采集的灵敏度。
常见的话筒体材质有金属和塑料，内部装有电容麦克风和电路板。
②电容麦克风：电容麦克风是无线调频话筒捕捉声音信号的部分，它由电容和放大器组成，能够将声音信号转换为电信号。
电容麦克风具有高灵敏度、低噪声和平坦的频率响应等特点。
③调频电路：调频电路是无线调频话筒的核心部分，它将电信号转换为调频信号，通过调整频率和幅度来实现对声音信号的调制。
调频电路包括振荡器、调制器、放大器等组成部分。
④发射电路：发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。
发射电路包括射频放大器、混频器、功率放大器等组成部分。
⑤接收电路：接收电路接收无线电波信号，并将其转换为电信号，通过放大、滤波等处理后，将信号送入音频输出设备。
接收电路包括射频前置放大器、混频器、解调器等组成部分。
工作原理：无线调频话筒的工作原理主要是将声音信号转换为无线电信号，并通过无线传输技术传输到收音设备。
话筒内的电容麦克风将声音信号转换为电信号后，经过调频电路调制为调频信号。
然后，发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。
无线话筒的电路设计及试制作
无线话筒的电路设计及试制作摘要本文论述了无线调频的实现过程，通过频率调制将无线电信号传输，并利用接收机将信号接收，其功能实现工作频率在调频波段88－108MHz范围内，工作距离为10－20m，灵敏度高、工作可靠性强、噪声较低等特点。
设计主要运用了调频方式中的直接调频方式，利用LC振荡电路，实现设计结果。
在电路设计中运用了日本NEC公司的集成电路upc1651，以及稳压7805等器件，使电路更加简洁，工作更加稳定。
在本文中还介绍了无线通信系统的工作原理及相关的应用，经过多角度的论证，解释了本设计的电路工作原理，电路实现功能，提供了理论基础。
关键词：发射机，调制与解调，驻极体话筒，无线通信类型Wireless Microphone Circuit Design And Trying To MakeABSTRACTThis paper discusses the realization process of wireless FM frequency modulation, through radio signal transmission, and will be using the receiver will be receiving signal, its function realization in FM band the working frequency 108MHz range, 88 - working distance to 10-1.02-3.20m, high sensitivity, reliability, noise work lower characteristics.Design mainly utilized FM the direct way, using the LC FM mode, realize the oscillating circuit design results. Circuit design using NEC corporation of Japan in the integrated circuit, and upc1651 7805 devices such as voltage, the circuit more concise, work more stable.In this paper are introduced the working principle of wireless communication system and related applications, after multi-angle argumentation, explains the design principle, circuit circuits function, provides theory basis.KEY WORDS：transmitter，Modulation and demodulation, in very body microphone, wireless communication types目录前言 (1)第一章无线通信技术的描述 (2)&1.1 无线通信系统的概述 (2)&1.2 无线通信系统的类型 (3)&1.3 无线通信系统中信号的特点 (3)&1.3.1 信号的种类 (3)&1.3.2 无线电信号的特性 (3)第二章无线发射机 (4)&2.1 调频发射机 (4)&2.2 调频广播的应用 (4)第三章直接调频方式的无线话筒 (6)&3.1 原理图及其分析 (6)&3.1.1无线调频话筒的电路图 (6)&3.1.2 音频接收放大电路 (6)&3.1.3 高频振荡调制电路 (7)&3.2电路元件列表 (7)&3.3 元器件分析 (7)&3.4 集成电路upc1651 (8)&3.4.1 upc 1651等效电路 (9)&3.5 主要元器件的选择 (9)&3.5.1 Upc1651元件参数 (9)&3.5.2 稳压7805 (9)&3.6 78xx/79xx系列在降压电路中应注意以下事项 (10)&3.7 7805内部电路图 (10)&3.8 驻极体话筒 (11)&3.8.1 驻极体话筒内部电路图 (11)&3.8.2 驻极体话筒实物图 (11)&3.8.9 驻极体话筒组成 (12)第四章调试结果及分析 (13)&4.1 调试 (13)&4.2 各种元器件的调试方法 (13)&4.2.1 电感 (13)&4.2.3 电容 (14)&4.2.3 电池 (14)&4.3 调试结果分析 (14)第五章无线调频话筒的其它制作形式 (16)结论 (18)参考文献 (19)致谢 (20)前言随着电子技术的发展和应用的日趋广泛，无线话筒的技术、市场、应用得到了长足的进步，一套完美的无线话筒，会给人们的使用带来极大的便利，虽然无线话筒的历史并不长，也就一二十年的历史，但发展极为迅速。
调频无线话筒设计
实验：调频无线话筒的设计一．设计目的1．了解无线话筒的发射原理；3．完成简单的无线话筒制作；4．通过制作和检测无线话筒，加深对放功率放大器的认识。
二．设计任务设计一调频无线话筒，并用调频收音机接收。
三．设计原理调频无线话筒是一种可以将声音或者歌声转换成88~108MHz的无线电波发射出去，距离可以达到m，用普通调频收音机或者带收音机功能的手机就可以接收。
将声音调制到高频载波上，可以用调幅的方法，也可以用调频的方法。
与调幅相比，调频具有保真度好，抗干扰性强的优点，缺点是占用频带较宽。
调频的方式一般用于超短波波段。
1．调频无线话筒的框图如下：T2图１调频无线话筒框图2、设计参考原理图：图2 实验原理图晶体管T1和其周围的电路构成高频振荡器，振荡频率由L、C4、C5、T1的结电容决定。
加至T1管基极的音频信号电压，会使c-b结电容随它变化，从而实现调频。
C4可改变中心频率的选择(88~108MHz)。
T1输出调频信号，通过C7耦合到T2管的基极，经过T2管放大后从天线辐射出去。
T2管构成高频放大器，还有缓冲作用，隔离了天线对高频振荡器的影响，使振荡频率更加稳定。
四．电感制作电感制作直接影响到谐振频率的大小，也影响了电路工作的效率。
绕制电感规格：直径4.5mm，匝数14匝，长14mm，并带抽头的电感。
绕制电感用表面镀绝缘漆的漆包线。
五．调试1．找谐振点。
将天线接至示波器，电路通电后可观察到有正弦波。
该正弦波是由T1管振荡，作为载波。
调整变电容C4，使得波形有最大幅值。
并记下谐振频率。
2．调频。
将收音机调至谐振频率。
并通过mic测试发射信号，进行频率细调，使收音机接受到声音最清晰。
测试得出谐振频率。
3．工作距离的测量。
不断放音。
收音机不断远离，直到听到的声音模糊不清。
测量此时实验台与收音机之间的距离。
测量距离得出发射机工作距离。
无线调频话筒设计
无限调频话筒课程设计题目： 高频无线调频话筒无线调频话筒设计方案摘 要【摘要】本设计基于通信系统原理和高频电子线路的相关知识，采用BA1404调频立体声发射集成电路。
此电路将立体声调制、FM 调制和RF 放大器等功能集成在一个芯片上。
加上少许的外围元器件就能够获得良好的立体声调频信号，很容易实现无线话筒的功能。
由驻极体话筒将音频信号转换成电信号，电信号经过BA1404内部的音频放大器，再经过立体声调制，混合信号与导频输出信号合成后的信号进入射频振荡器并对载波进行FM 调制，经射频放大后输出射频信号，最后经过发射匹配发射出去。
设计目标是完成简易的无线话筒发射装置，接受装置由现成的普通调频收音机代替。
为了设计简单本设计只使用了单声道。
本设计具有元器件少，电路结构简单，性能稳定等特点。
关键词：BA1404 FM 调制 驻极体话筒 射频振荡器 装 订 线目录摘要 (2)绪论 (5)第1章系统设计 (6)1.1 设计方案 (6)1.2 设计任务和要求 (6)1.3 系统框图 (6)第2章方案论证与比较 (7)2.1 系统方案论证与比较 (7)2.2 调制方法论证与比较 (7)2.3 单元方案论证与选择 (7)2.3.1 话筒的选择 (7)2.3.2 放大电路的选择 (8)2.3.3 集成电路选择 (8)第3章集成电路的介绍 (9)3.1 BA1404的主要特点 (9)3.2 引脚功能及工作原理 (9)3.3 相关参数 (10)第4章电路原理图及PCB图 (12)4.1 电路原理图 (12)4.2 PCB图 (13)第5章电路的安装与调试.........................5.1 电路的安装...............................5.2 电路的调试...............................5.3 电路的原理图介绍.........................结论..............................................参考文献..........................................附录..............................................（目录中行距多倍行距，设置值为1.25倍，目录不标页码）装订线绪论随着人类的文明不断进步，科学技术不断的发展，人们之间的交流越来越多，相互交换的信息也日益剧增，要传送的信息类型也是越来越多样化。
调频无线话筒
前言本设计是关于小功率调频无线话筒工作原理、分析制作方法及其安装调试，在调频无线话筒中，话筒将话音转化为音频信号，音频信号经放大后对载波进行调制，产生调频波，通过天线向外发射调频电磁波，用调频收音机便可以接听到清楚的话音。
通过这次设计我们更好地巩固和加深对小功率调频无线话筒工作原理和非线性电子线路的进一步理解，了解一般电子产品的研制过程，学会测试高频信号的频率与功率，掌握基本的实验技能（包括元器件的选择，电路板的焊接，功能的测试），提高运用理论知识解决实际问题的能力。
1. 发射机原理1.1原理通常小功率无线话筒采用直接调频方式，它的组成框图如下图所示。
其中音频放大主要是声音转换为电信号并进行音频放大。
调频振荡级主要是产生频率稳定，中心频率符合指标要求的正弦波信号，且其频率受到外加音频信号电压调变。
功率输出的任务是确保高效率输出足够大的高频率功率，并馈送到天线进行发射。
1.1.1音频放大由驻极体话筒、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。
驻极体话筒内部有一个场效应管作信号放大，拾音灵敏度较高，输出音频信号较大。
声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至Q1的基极。
Q1担任音频放大级，增益约20至50，将放大的讯号送往Q2之基极。
1.1.2振荡级由晶体管Q2、电阻R3、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。
L与C4构成LC谐振回路,并与L、C4选频回路组成高频振荡器。
1.1.3功率输出经C2耦合过来的音频信号加在Q2基极，对高频振荡信号进行频率调制，调制后的调频信号经C4耦合至天线辐射出去。
发射频率取决于LC谐振回路谐振频率，调节C5的大小即可改变发射频率。
1.2分析原理图振荡级Q2工作于约88MHz之频率，这频率由振荡线圈和C4调整，该频率也决定于晶体管、C5回输电容器及还有少数偏压元件，例如470Ω射极电阻和22K基极电阻。
调频无线话筒设计
1 调频无线话筒简介1.1调频无线话筒基本介绍无线话筒称传声器，一种电声器材，属传声器，是声电转换的换能器，通过声波作用到电声元件上产生电压，再转为电能。
用于各种扩音设备中。
调频无线话筒是一种可以将声音或者歌声转换成88～108MHz的无线电波发射出去，距离可以达到30～50m，用普通调频收音机或者带收音机功能的手机就可以接收。
将声音调制到高频载波上，可以用调幅的方法，也可以用调频的方法。
与调幅相比，调频具有保真度好，抗干扰性强的优点，缺点是占用的频带比较宽。
调频的方式一般用于超短波波段。
1.2调频无线话筒基本原理调频无线话筒的原理框图如图1.2.1所示，图1.2.1 原理框图声音信号经过驻极体话筒BM转换为电信号，电信号之后再进行高频振荡，然后将高频振荡信号进行频率调制，调制后经电容耦合至天线发射辐射出去，在几米外用一收音机，即可收到声音信号。
2 各级电路分析计算根据调频无线话筒的原理框图设计出电路图如图 2.1所示，其两个重要组成部分--音频接收放大电路跟高频振荡调制电路将在下面进行分析。
图2.1 电路图2.1音频接收放大电路如图2.1所示，图中主要为左半部分，由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。
驻极体话筒内部结构如图2.1.1所示，内部有一个场效应管作信号放大，能将在接收电容两端的电压放大，变化因此拾音灵敏度较高，输出音频信号较大。
图2.1.1 驻极体结构图声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R 1得到相应的电压信号，经耦合电容C 1输出至高频振荡电路。
2.2高频振荡调制电路如图2.2所示，图中主要为右半部分，由晶体管VT 1和VT 2、电阻R 2、电感L 、电容C 2和C 3等组成，其功能是产生高频载波并进行调制发射。
L 与C 2构成LC 谐振回路。
将LC 并联谐振回路取出，等效如图2.2.1所示，对其进行谐振条件的分析。
调频无线话筒.
JIU JIANG UNIVERSITY毕业论文（设计）题目英文题目院系专业姓名年级指导教师二零一肆年六月I调频无线话筒摘要调频无线发射机是将音频信号转化为音频电信号的装置。
由音频收集，音频放大，载波振荡，调制，倍频，功率放大，发射天线等模块构成。
用收音机在90MHZ左右接听，在距离适中时可以收到相应的信号，该设计具有电压低，灵敏度高，制作简易，便于调试等多个特点。
同时它的用途也很广泛。
本课题设计，首先就一般发射电路的电路结构原理进行分析，再进一步设计出无线话筒，就无线话筒的每部分模块结构原理进行讲解。
关键词：振荡；倍频；功率放大；九江学院学士学位论文FM radio receiverAbstractFM radio transmitter is a device for audio audio signal can be converted to electrical signals.Collected by audio, audio amplifier, carrier oscillation, modulation, the transmitting antenna and other modules.Around 90 MHZ answered with a radio, can receive the corresponding signal when moderate distance, the design has a low voltage, high sensitivity, simple, easy to debug, and other characteristics.At the same time its use also is very extensive.Keywords：sending set；90MHz；The characteristics of more；Wide range of USES调频无线话筒目录摘要............................................................................................................................ II 1 绪论......................................................................................................................... V I1.1 无线电的发展.............................................................................................. V I1.2 研究的意义.................................................................................................. V I2 无线话筒电路的基本组成及其工作原理 (7)2.1 无线发射电路的结构 (7)2.2 功率放大模块 (7)2.2.1 功率放大器技术指标 (7)2.2.2 影响放大器输出功率的主要因素 (8)2.2.3 提高功率放大器输出功率的方法 (8)2.3 振荡器的原理及条件 (8)2.3.1 振荡的建立与稳定 (8)2.3.2 起振过程与起振条件 (9)2.3.3 平衡过程与平衡条件 (9)2.3.4 平衡状态的稳定性和稳定条件 (10)2.3.5 相位平衡的稳定条件 (10)2.3.6 LC振荡器. (11)2.3.7 LC三点式振荡器相位平衡条件的判断 (11)2.3.8 电容式三点式振荡器 (12)2.3.9 石英晶体振荡器 (13)2.4 振荡器的基本分析方法 (14)2.5 调制的原理 (16)3 无线话筒的电路设计 (19)3.1 无线话筒的方案讨论 (19)3.2 无线话筒的各部分设计 (20)3.2.1 预加重模块 (20)3.2.2低频放大 (21)3.2.3主振级 (21)3.2.4功率放大器 (21)3.2.5倍频器 (22)3.3参数的确定 (22)4 调试 (24)九江学院学士学位论文结论 (26)参考文献 (27)致谢 (28)调频无线话筒1 绪论通信的概念通信是指人与人或者人与自然之间进行的信息交流传递，在日常生活中，人与人之间的信息交流显得尤为突出。
毕业设计 无线话筒的设计 任务书
毕业设计（论文）任务书设计（论文）题目：无线话筒的设计系部：电子工程系专业：电子信息工程学号：学生：指导教师（含职称）：吴赛燕（讲师）专业负责人：郭彩萍1．设计（论文）的主要任务及目标信息传输是人类社会生活的重要内容。
从古代的烽火到近代的旗语，都是人们寻求快速远距离通信的手段。
直到19实际电磁学的理论与实践已有坚实的基础后，人们开始寻求用电磁能量传送信息的方法什么是无线话筒？简单地说，它就是一种通过无线电波或其它的方式传输声音的设备。
这种设备或电路就其原理而言，在很多产品中以各种形式或名称存在着。
电路板上的电子元件话筒先将自然界的声音信号变成音频电信号，这个电信号会去调制电子振荡器产生的高频信号。
最后，高频信号通过天线发射到空中。
我们将发射频率设计在FM收音机波段，因此可以配合任何FM收音机接收到该高频信号，并从该高频信号还原出声音信号，从而完成各种用途。
例如：无线语音话筒：用户在唱歌、讲话或者表演时可以360度的任意转动和移动，不会有电线绊脚、扯后腿。
无线广播：老师在讲课时进行现场转播，可以无数学生用收音机收叫讲课，大大的增加了听课人数。
无线窃听器：具有比较好的隐蔽性和安全性，可在远处用收音机耳机收听，不用担心现场碰面而尴尬。
电子助听器：通过调节收音机或者话筒的音量，将声音放大后再送入耳机，有效的改善老人听力。
小型广播电台：适合学校、工厂等单位自行举办各种节目，可以播放音乐、新闻、通知等，用收音机听。
等等2．设计（论文）的基本要求和内容本次课程设计本小组选择设计制作调频发射机（调频无线话筒），要求是分析高频发射系统各功能模块的工作原理，提出系统的设计方案，对电路进行调试。
在此基础上可进行创新设计，如改善电路性能；故障分析；对系统进行仿真分析等。
这是一款微型调频无线话筒，发射频率在88-108MHz之间，利用FM调频收音机可以实现短距离接收。
3．主要参考文献[1]谢嘉奎.电子线路(非线性部分).北京;高等教育出版社,2001[2]张雪英,数字语音处理及MATLAB仿真.北京;电子工业出版社,2010[3]张肃文,陆兆熊. 高频电子线路(第三版).北京;高等教育出版社,1995[4]王卫东. 模拟电子电路基础. 西安;西安电子科技大学出版社,2003[5]曾兴雯,刘乃安,陈健,高频电路原理与分析[M].西安;西安电子科技大学出版社,2001.100-108[6]童诗白,华成英,模拟电子技术基础[M].北京;高等教育出版社,2001.446-456[7]陈邦媛,射频通信电路[M].北京;科学出版社,2002.430-449.[8]韩亚萍. Protel DXP 基础. 北京;清华大学出版社,2005.5等.[9]王港元,方安安,张文全等,电子技能基础[M].成都;四川大学出版社,2001.57-69[10]罗厚军,魏敏敏.经典集成电路应用手册[M].福州;福建科学技术出版社,2006.225-226[11]张伟光,杨世君,频率合成式无线语音传送系统的研究[J],哈尔滨师范大学自然科学学报,19(2);35-39[12]马顺贵,无线话筒的技术性及使用[J].聊城师范学报,1999,12(4);38-40[13]邱关源. 电路(第四版). 北京;高等教育出版社,2005[14]张秀兰,袖珍无线话筒的研制[J].辽宁师专学报,1999,1(2);60-62[15]王宏军,高性能调频无线话筒[J].张家口大学学报.1994,1:73-74[16]胡宴如,耿苏燕. 高频电子线路. 北京:电子工业出版社,2009.14．进度安排。
调频无线话筒设计论文
摘要对于整个录音音响系统中，第一个重要环节是话筒。
话筒的重要性是人们时常谈论的话题。
话筒的争论往往是最激烈而革命性的，从电子管到晶体管、从动圈到电容、从微型话筒到金话筒，还有值得珍藏的纪念版话筒等。
话筒又分为有线话筒和无线话筒。
调频无线话筒系统简单、成本低廉，但是采用传统制作方式做出的话筒音质不好且功能单一。
市面上无线话筒产品的种类很多,高档的价格比较昂贵,低档的性能不太稳定。
调频无线话筒的原理是将声波信号通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。
整个电路使用Protel 99 se 软件设计，并最终做成一块8cm*4cm(width*height)PCB(印刷电路板)，使用普通调频收音机在100M频率左右，话筒中心20米范围内能正常接收。
该设计具有电压低，受话灵敏，制作简易等特点，可应用于教学，无线广播，报警器，助听器，及各类声控设备中。
关键词调频；三点式；振荡电路；载波；印刷电路板AbstractThe principle of frequency adjustment wireless radio microphone is that the signal changes sound wave into VF electric signal by the microphone , the wave exporting frequency , producing frequency adjustment by changing a HF oscillator's coming changing the junction capacity, passes high-frequency amplification and chooses frequency , ultimate reason air wire radiation. The entire circuit is designed by using Protel 99 se software, makes up into a piece of 8 cm * 4 cm (width × high) PCB (printing circuit board ultimately), use the average frequency adjustment radio to be able to admit regularly in 100 M frequency retinue , 20 meters of microphone centre range inner. Its making process is not difficult and having an electricity being lowered ,for its characteristic , it can easily to applied into teaching , wireless broadcasting , alarm equipments,deaf-aid, and of all kinds sound control equipments.Key words:Frequency adjustment, trikini , oscillating circuit , carrier wave , printing circuit board.目录第1章绪论 (2)第2章设计方案 (3)2.1 方案选择 (3)2.2 无线话筒准用的频段 (4)2.3 各频段无线电波的传播特性 (5)第3章电路设计 (6)3.1 发射部分电路设计 (6)3.2 接收部分电路设计 (8)第4章电路调整与改进 (11)4.1 信号放大电路的改进方案 (11)4.2 发射部分电路的改进方案 (12)第5章 PCB印刷电路板的实现 (17)第6章设计心得 (18)结论 (19)致谢 (20)参考文献 (21)调频无线话筒设计第1章绪论信息传输是人类社会生活的重要内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要对于整个录音音响系统中，第一个重要环节是话筒。
话筒的重要性是人们时常谈论的话题。
话筒的争论往往是最激烈而革命性的，从电子管到晶体管、从动圈到电容、从微型话筒到金话筒，还有值得珍藏的纪念版话筒等。
话筒又分为有线话筒和无线话筒。
调频无线话筒系统简单、成本低廉，但是采用传统制作方式做出的话筒音质不好且功能单一。
市面上无线话筒产品的种类很多,高档的价格比较昂贵,低档的性能不太稳定。
调频无线话筒的原理是将声波信号通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。
整个电路使用Protel 99 se 软件设计，并最终做成一块8cm*4cm(width*height)PCB(印刷电路板)，使用普通调频收音机在100M频率左右，话筒中心20米范围内能正常接收。
该设计具有电压低，受话灵敏，制作简易等特点，可应用于教学，无线广播，报警器，助听器，及各类声控设备中。
关键词调频三点式振荡电路载波印刷电路板AbstractThe principle of frequency adjustment wireless radio microphone is that the signal changes sound wave into VF electric signal by the microphone , the wave exporting frequency , producing frequency adjustment by changing a HF oscillator's coming changing the junction capacity, passes high-frequency amplification and chooses frequency , ultimate reason air wire radiation. The entire circuit is designed by using Protel 99 se software, makes up into a piece of 8 cm * 4 cm (width × high) PCB (printing circuit board ultimately), use the average frequency adjustment radio to be able to admit regularly in 100 M frequency retinue , 20 meters of microphone centre range inner. Its making process is not difficult and having an electricity being lowered ,for its characteristic , it can easily to applied into teaching , wireless broadcasting , alarm equipments,deaf-aid, and of all kinds sound control equipments.Key words:Frequency adjustment, trikini , oscillating circuit , carrier wave , printing circuit board.目录第1章绪论 (2)第2章设计方案 (3)2.1 方案选择 (3)2.2 无线话筒准用的频段 (4)2.3 各频段无线电波的传播特性 (5)第3章电路设计 (6)3.1 发射部分电路设计 (6)3.2 接收部分电路设计 (8)第4章电路调整与改进 (11)4.1 信号放大电路的改进方案 (11)4.2 发射部分电路的改进方案 (12)第5章 PCB印刷电路板的实现 (17)第6章设计心得 (18)结论 (19)致谢 (20)参考文献 (21)调频无线话筒设计第1章绪论信息传输是人类社会生活的重要内容。
从古代的烽火到近代的旗语，都是人们寻求快速远距离通信的手段。
直到19实际电磁学的理论与实践已有坚实的基础后，人们开始寻求用电磁能量传送信息的方法。
通信（Communication)作为电信（Telecommunication) 是从19世纪30年度开始的。
面向21世纪的无线通信，无线通信的系统组成、信道特性、调制与编码、接入技术、网络技术、抗衰落与抗干扰技术以及无线通信的新技术和新应用的发展更是一日千里，简易无线发射网络。
正是这些电路的基础，设计与调试发射电路能使我们快速步入电子设计的大门。
几乎每个电子爱好者都有利用无线电的雄心壮志，不论遥控一架飞机或者与外界通讯，都表达他们发射的期望讯号。
这介绍的一部发射机，十分适用初学者，造价低廉，输出功率不超过5－8mW，发射范围在房屋区可至300米左右，显示其灵敏度和清晰度俱佳，电路设计中最富挑战性的部份就是只需用3V电源和半波天线便有如此的发射能力。
另外，由于电路需要的零件十分之少，故可将之安放在一个火柴盒（比国内－般火柴盒大一些）里，作为窃听器，可谓神不知、鬼不觉，不过，并非限于这方面用途上，可将之安置在婴孩房、闸门或走廊通道，监视实际情况，此外亦可当作为夜间保安装置。
电路之电流损耗少于5mA，用两枚干电池可连续工作80至100小时之间。
电路在正常工作下非常稳定，频率漂移极小，测试：工作8小时之后，仍不需再校接收机。
唯一影响输出频率是电池的状况，当电池老化时，频率有轻微改变。
通过此设计，学习有关FM发送，可了解其优越的地方，特别它产生无噪声的极高质讯号，即使利用低功率发送，也很容易取得良好的范围。
第2章设计方案2.1方案选择现有的无线耳机和无线话筒，其线路虽有差异，原理是一致的，都离不开调制和解调，但却是单独的各用一套调制和解调线路，造成了不必要的浪费，使用也不方便。
本实用新型设计涉及无线通信技术，是一种将无线话筒与无线耳机合二为一的技术。
它包括发射部分与接收部分，其中发射部分由立体声信号预加重电路与调制发射电路串联而成，接收部分由接收接收解调电路、立体声解码电路、立体声功放电路串联而成，在调制发射电路上还串联话筒及话筒信号放大电路，在立体声解码电路与立体声功放电路之间连接信号输出端，在立体声信号预加重电路及话筒信号放大电路预调制发射电路之间串联互颖开关。
本设计的目的在于设计一种无线话筒与耳机合一器，以降低制作成本，方便使用。
图2.1 发射部分结构框图图2.2 接收部分框图2.2无线话筒准用的频段无线电波可以在空间自由传播，不受用途和地域限制，因此造成各种无线电设备的频率交叉重叠。
如果不加以规定和约束，不可避免地会产生相互干扰，影响正常的通信。
为此，世界上无线频率管理部门对无线电频率的使用范围作了统一规定，使它们之间的相互影响降到最低。
无线话筒使用的频段有：2.2.1 VHF甚高频波段VHF 频段的频率范围为30MHz～300MHz，波长为10m～1m，通常称为“米波”，广泛用于调频广播、电视频道、民用对讲机和传呼机。
频道占用极为拥挤，工业干扰源多。
分配给无线话筒V H F 频段的频率范围为1 6 9 M H z ～230MHz，共占有61MHz 的可用频带。
与电视6～12 频道占用的频率范围相同。
在61MHz 可用频带内，无线话筒又把它分成三个波段，V H F （A ）为1 6 9 M H z ～1 8 5 M H z ；V H F （B ）为1 8 5 M H z ～2 0 0 M H z ；V H F （C ）为200MHz～230MHz。
2.2.2UHF超高频波段UHF 频段的频率范围为300MHz～3000MHz，波长为1m～0.1m，通常称为“分米波”，主要用于电视频道、移动电话、微波通信和军用雷达等。
分配给无线话筒的频率范围为6 9 0 M H z ～960MHz，占有270MHz 的可用频率范围，是VHF 频段的4.5 倍，因此可设置更多的无线话筒通道，并且干扰源少。
在UHF 频段中，无线话筒还分配到另一个更高的民用通信频段，即2300MHz～2400MHz，简称2.4G 波段。
此频段的干扰源最少，但设备的生产成本高。
2.3 各频段无线电波的传播特性自由空间电磁波的传播衰减包括距离衰减（衰减量与距离的平方成正比）、传播媒体的吸收（空气、人体和墙体等）和金属结构物的反射。
频率越高，传播媒体的吸收越大，金属物体的反射越强（即阻止电磁波传播的能力越强）。
UHF 频段的发射——接收之间主要靠直达波传播，难以绕过金属障碍物传播。
VHF 频段除直达波传播外，还可利用一部分折射和绕射电磁波。
因此在同样的发射功率和传播条件下，VHF 传播距离比UHF 更远一些。
金属物体对电磁波传播的阻挡反射与无线电波长（频率）的关系金属物体对电磁波都有反射作用。
阻挡电磁波传播的能力与电磁波的波长和金属物体的大小有关。
电磁波的波长小于金属物体的尺寸时，会被全部反射，传播受阻。
或者说，频率越高，金属物体对电磁波的反射越强。
相反，如果电磁波的波长大于金属物体的尺寸时，部分电磁波会绕过金属障碍物继续传播（电磁波的绕射特性）。
显然，UHF频段的反射比VHF 频段的反射更多、更强。
电磁波对金属网格（或金属孔板）的穿透能力电磁波的波长小于金属网格孔的直径时，则会被通过。
也就是说，波长越短，通过金属网格的穿透能力越强。
非金属物体（人体、墙壁等）对电磁波的吸收作用，电磁波的频率越高，非金属物体对它的吸收越大，电磁波的传播衰减也越大。
第3章电路设计3.1发射部分电路设计如图所示，立体声信号预加重电路由W1、W2、R1、R2C1-10构成，话筒信号放大电路由T1、R3-5、C11、C12构成，FM调制预FM发射电路由IC1（BA1404）、T2、R7-11、C15-25、L1-2构成，R6起限流作用，C13-14起滤波作用，LED用于显示。
三极管选用JE9018硅NPN型小功率晶体管，为B>60的高频管，耗散功率为400mw，因其在AM/FM的中频放大器和FM/UHF调频器的振荡器中作放大和振荡用。
经对其电气特性进行测试，其主要特点是：特征频率高，＝1100MHz（典型值），而且对电源频率变化和环境温度变化具能达到fT有稳定的振荡和很小的频率偏移，工作温度范围在－55～＋150°C。
它的这些特点使其能很好的应用于调频无线设备的设计中。
高频信号很容易由于幅射而产生干扰，导致振铃、反射、串扰等；而电路对此又特别敏感，因此在PCB板设计时，必须加以重视。
