实测剖面
实测地质剖面及成图方法修改

6)研究确定地层的含矿性及其矿产类型;研 究确定对工程有不良影响的地层类型及其分布 规律。
7
三、实测地质剖面的原则及技术要求
1、剖面走向。剖面线方向应尽量垂直地层或主要 构造线走向,一般情况下两者的夹角不宜小于60度。
2)查明地层层序: 地层层序是指地层按照新老关 系依次产出的顺序。地层新老关系的判别,最重要 的是地层顶底的判别。最常见的地层顶底的判别标 志有:交错层理、干裂、荷重模和槽模、叠层构造 等。
3. 查明地层厚度:地层厚度根据实测剖面测量数 据计算求得.
4
4. 查明地层的岩性特征:包括地层的岩石种类、 岩石颜色、物质成分、结构构造等。
2、剖面代表性与可操作性。要求剖面线上地层发 育较全,生物化石丰富、构造简单。→便于确定地层 接触关系和进行地层划分,确定地层时代,同时也便 于进行横向对比。
3、剖面露头要求。剖面线经过的具体位置基岩出 露良好、具有连续性、通视条件好、代表性强、岩石 类型齐全、易于测制。→沟谷,自然和人工采掘的坑 穴,壕堑和铁路、公路旁侧崖壁等是布置实测剖面线 的理想位置。
5. 查明地层所含化石的特征: 包括:化石的种 类、保存程度、富集程度,并根据标准化石的种 类确定地层时代。
6.查明地层的时代:主要根据: ①标准化石:例 如三叶虫、小蜓、麦粒蜓、蛇菊石; ②同位素年代 测定:例如沉积岩中的自生粘土矿物伊利石、海 绿石可用来测定沉积岩的年龄。
7. 查明地层的含矿性:包括:矿产种类、品位、 产状、分布等。
各组一般应配备:地形图1幅,地质罗盘3个, 地质锤1把,测绳(皮尺)1条,钢卷尺1个, 记录本1本,三角板1付,半圆仪1个,图板或 讲义夹1个,绘图纸(方格纸)1~2张,实测 剖面记录表5~10张,铅笔3支,胶布1卷,标 本签1本。
实测地质剖面实习报告

一、实习题目实测地质剖面实习二、实习目的1. 了解地质剖面测量的基本原理和方法。
2. 掌握地质剖面测量的操作技能。
3. 培养实地观察、分析和记录的能力。
4. 提高对地质构造和地层特征的认识。
三、实习时间2023年X月X日至X月X日四、实习地点XX省XX市XX县XX山脉五、实习内容1. 实地考察与准备实习小组到达实习地点后,首先对实习区域进行初步考察,了解地形地貌、地层分布和地质构造情况。
根据实习指导教师的要求,确定剖面测量线路,并做好相关准备工作。
2. 地质剖面测量(1)剖面线路选择:根据实习指导教师的要求,选择一条具有代表性的地质剖面线路,确保剖面线路能够较好地反映实习区域的地层结构和地质构造特征。
(2)剖面测量:实习小组按照事先确定的剖面线路,使用经纬仪、水准仪等测量工具进行地质剖面测量。
具体步骤如下:①沿剖面线路设置测量点,确保测量点分布均匀、间距适中;②使用经纬仪和水准仪测量剖面点的坐标和高程;③在剖面点处采集岩石样品,记录样品的地质特征;④根据测量数据,绘制地质剖面图。
3. 地质剖面图绘制根据实测数据,绘制地质剖面图。
地质剖面图包括以下内容:(1)剖面线路:标注剖面线路的位置和长度;(2)地层划分:根据地层特征,将剖面图中的地层进行划分,并标注地层名称;(3)地质构造:标注断层、褶皱等地质构造特征;(4)岩性描述:描述剖面图中各地层的岩性特征;(5)样品采集点:标注样品采集点的位置。
4. 实习总结实习小组对实习过程中遇到的问题进行讨论和分析,总结实习经验,撰写实习报告。
六、实习体会与收获1. 通过实习,掌握了地质剖面测量的基本原理和方法,提高了实际操作技能。
2. 在实习过程中,培养了实地观察、分析和记录的能力,为今后从事地质工作奠定了基础。
3. 深入了解了实习区域的地层结构和地质构造特征,提高了对地质学知识的认识。
4. 通过实习,增强了团队协作意识,提高了沟通能力。
5. 激发了对地质学的兴趣,坚定了为地质事业献身的信念。
实测地质剖面方法

视倾角:总剖面方向切面上的地层倾角,野簿后面查表, 公式
2、剖面制图
地层剖面图制作的流程
导线平面图 线路地质平面图
地层剖面图
导线平面图
分导线
导线平面图
总导线方向的确定
线路地质平面图
在导线平面图的基础上添加其他要素: 导线号,地质点(直径2mm,导线上方),组的界线(长1.5cm, 延 伸方向,注意平行不整合的表达方式), 分层界线(长1.0cm,延伸 方向),地层产状(5,1mm,导线上方) , 在导线下方: 层号①, 组的代号C2b, 地名地物点(…高地, 村等)
别
注
坡度明显变化处
意
尽可能在分层界线处
三、室内实测地层剖面计算及制图
1、数据计算 2、剖面制图
1、数据计算
室内完成剖面记录计算表10-25
10 11 12 13 14
15
16 17
18
19
20 21 22
23
24
25
厚 分 组 累 总方向 斜 分 导线方 向与岩 度 层 段 计 与导线 平 层
层倾向 ① 厚 厚 厚 方位夹 距
矿产: 煤, 水泥材料, 建筑材料 责任表: 同综合地层剖面图
先审核再上墨
厚度
文字描述
细心!
剖面总方向的计算方法: TanΦ=(L1‘cosB1+L2’cosB2+…)/(L1’sinB1+L2’sinB2+…), 剖面总方向C=90°- Φ 其中L1‘指第1导线的斜平距
预B1指祝第1导大线的家方位顺角 利完成实习任务!
B001
20 32
野外完成剖面记录计算表1-9
地质剖面测量方法及技术要求

导线测量
导线编 导线方 坡度 导线 号 位 角 斜 距 0-1 83 +14 25.50 导线平 导线高 累计平 累计高 距 差 距 差 24.74
斜距×cos坡 度角
பைடு நூலகம்
6.16
斜距×sin坡度 角
6.16
以导线的顺序按行次记录导线的测量数据 导线数据是一个三维空间中的矢量。 从斜距到平距的变换,是为了绘制实测地质 剖面图而进行的投影变换,通过变换,导线的 性质从 “一个三维空间中的矢量” 变换为 “一个水平投影面上的二维空间中的矢量 + 导 线起止点的高差值”。
导线水平投影
导线垂直投影
剖面图的地形线
地层产状标示
地层分层界线
标注地层分层编号
完成的实测地质剖面图
四、实测剖面图的内容
• 1、图面内容 • 实测剖面图上应有图名、图例、比例尺、 起点坐标、方位、垂直标尺、水平标尺、 剖面图、平面图及责任签等。作图时,剖 面图的西、北西、南西、南端应放置在剖 面图的左边,而东、北东、南东、北端放 在剖面图的右边。剖面图由左至右总体方 位应小于180°。如果有物化探工作,其曲 线图可视情况放在实测剖面图的上方或单 独成图。
七、剖面工作小结
实测地质剖面工作小结的主要内容: 简述剖面的地质构造特征,说明剖面中有 那些地质构造(断裂、褶皱)、说明地质构造 面的产状(地层产状、断层构造面产状)、岩 石类型(地层则直接指出地层的时代、岩浆岩 则直接指出岩浆岩的时代)。对于地层,要说 明地层层序正常或反转。对于岩浆岩,要说明 岩浆岩侵入的最新地层的。 简述剖面地层的岩相古地理特征,如果观 察到剖面地层中有序层理等特征,这是判断地 层层序正常或倒转的直接依据,应有相应描述。
• 2、实测勘探线剖面图
实测剖面

第一节实测剖面的目的及剖面位置的选择在某一地段内,沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作,也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。
在实测剖面工作中,凡是剖面线所经过的所有地质现象都要进行观察描述;各种地质数据和资料都要进行测量和收集;所涉及的地质问题都要详细进行研究。
包括沿剖面线的地形变化;各时代地层的岩性特征及厚度;古生物化石层位及所含化石的种属特点;地层的接触关系;系统采集岩石标本及化石标本,采集各种分析样品待室内进行分析研究;有时要有专门人员进行地球物理及放射性测量等项工作。
在此基础上,进行该区地质发展史的研究,以恢复古地理、古气候的特征,推断地壳运动的时期及特点,通过不同地质剖面的对比,研究同一时期不同地区的地质环境的变化等等。
因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。
在地质测量工作中,通过实测剖面系统掌握测区内上述资料的基础上,详细而准确地划分地层,确定填图单位,明确分层标志,为顺利开展地质测量作好基础工作。
在踏勘测区的基础上,选择几条典型的剖面进行实测和研究,是地质测量工作的重要内容。
为了使实测剖面顺利而有效地进行,选择好剖面线的位置是很重要的。
选择剖面线有以下几点要求:1.剖面线要通过区内所有地层,也就是说,在剖面线最短的情况下,通过的地层越全越好。
剖面线应尽可能垂直于岩层走向。
有时一条剖面不能包括所有地层,这时可分几个剖面进行测量,然后综合成一个连续剖面。
所测每一时代地层最好要有顶面和底面,选择发育好、厚度最大的地段。
以解决地层问题为目的的剖面,最好选择结构比较简单,尽可能不受断层、褶皱及岩体干扰的剖面。
如果以解决构造问题为主,所选剖面应反映测区的主要构造特征,剖面线要垂直主要的褶皱轴线和断层走向。
2.剖面线经过地段露头要好,尽可能选择连续山脊或沟谷。
避开障碍物,减少平移。

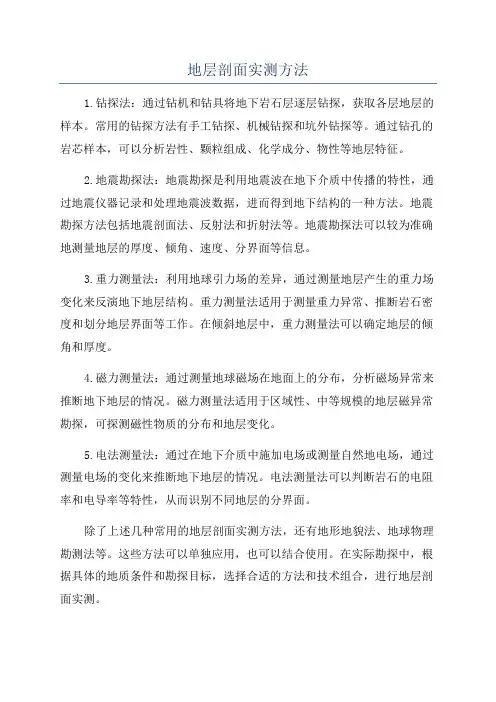

地层剖面实测方法

地层剖面实测方法
1.钻探法:通过钻机和钻具将地下岩石层逐层钻探,获取各层地层的样本。
常用的钻探方法有手工钻探、机械钻探和坑外钻探等。
通过钻孔的岩芯样本,可以分析岩性、颗粒组成、化学成分、物性等地层特征。
2.地震勘探法:地震勘探是利用地震波在地下介质中传播的特性,通过地震仪器记录和处理地震波数据,进而得到地下结构的一种方法。
地震勘探方法包括地震剖面法、反射法和折射法等。
地震勘探法可以较为准确地测量地层的厚度、倾角、速度、分界面等信息。
3.重力测量法:利用地球引力场的差异,通过测量地层产生的重力场变化来反演地下地层结构。
重力测量法适用于测量重力异常、推断岩石密度和划分地层界面等工作。
在倾斜地层中,重力测量法可以确定地层的倾角和厚度。
4.磁力测量法:通过测量地球磁场在地面上的分布,分析磁场异常来推断地下地层的情况。
磁力测量法适用于区域性、中等规模的地层磁异常勘探,可探测磁性物质的分布和地层变化。
5.电法测量法:通过在地下介质中施加电场或测量自然地电场,通过测量电场的变化来推断地下地层的情况。
电法测量法可以判断岩石的电阻率和电导率等特性,从而识别不同地层的分界面。
除了上述几种常用的地层剖面实测方法,还有地形地貌法、地球物理勘测法等。
这些方法可以单独应用,也可以结合使用。
在实际勘探中,根据具体的地质条件和勘探目标,选择合适的方法和技术组合,进行地层剖面实测。
实测剖面-目的及小结,必看

实测剖面的目的是:划分填图单位(包括岩石地层单位、岩石谱系单位、蚀变带及构造带),研究各填图单位的组成、结构、构造、标志、特殊成因、成分的岩石单位及含矿层、地球化学异常层的层位,与填图单位之间的相互关系等,确定填图单元,为野外地质填图创造必要条件。
剖面小结
一、剖面概况
1、剖面起止:
2、剖面长度
3、剖面完成工作量
包括各类样品
二、岩石类型用岩石组合
1、岩石类型
沉积岩岩石类型、侵入岩岩石类型、火山岩石类型、变质岩岩石类型
2、岩石组合
沉积岩岩石组合、侵入岩岩石组合、火山岩石组合、变质岩岩石组合
三、构造特征
褶皱、断裂、变形构造(各类面理、线理)、韧性剪切带、推覆构造等构造特征
四、矿化特征;
矿化的分布、层位、规模、产状、控矿构造、样品采集等。
五、填图单元划分
各时代地层层序及单元划分:依据地层时代、接触关系、岩石及岩石组合。
各时代侵入岩及单元划分:依据侵入岩时代、接触关系、岩石及岩石组合。
各时代火山岩及单元划分:依据侵入岩时代、接触关系、岩石及岩石组合
各时代变质岩及单元划分:依据侵入岩时代、接触关系、岩石及岩石组合
特殊地质体填图单元划分:标志层、矿层、矿化蚀变带、化石层、沉积环境标志层六、认识及存在问题
…1、认识…………………………………………………………………
2、问题。
实测剖面标准

的标准:
花纹厚度控制在1.5cm左右;
分层界线一般长2.5cm,分组界线一般长3.5cm。
标注: 地形线上方: 地质点号; 地物名称, 标本和化石采集地以及编号: B11-1
地形线下方: 分层号; 组的代号; 岩层产状
剖面图地形线上的地质点号、采样点号用虚线向上引,长度1.2—1.5cm,样品号长度0.8—1cm;剖面图花纹的垂直高度为1cm,分界线长度1.5cm。
并在剖面左侧标定高程坐标尺。
地形线下部距岩石花纹2—3mm画实线作产状引线,产状向下长度1.2—1.5cm,均平行地形线表示。
剖面图的西、北西、南西、南端应放置在剖面图的左边,而东、北东、南东、北端放在剖面图的右边。
剖面起点坐标表在剖面图右上方
剖面图要有垂直标尺和水平标尺。
实测剖面

实测剖面1、实测剖面的目的:划分地层,了解岩性特征、岩层厚度、地层含化石情况及各地层单元的岩石组合特征和相互接触关系,确定地质填图单位。
2、剖面位置的选择:剖面位置应选择在地层层序较全和地层厚度具有代表性的地段进行。
剖面线应垂直地层走向,一般剖面线与地层走向的夹角不小于60°。
岩层产状平缓的地层剖面,宜在陡坡(悬)处布置。
剖面线若被浮土掩盖,不能沿原定方向线进行施测而需要平移时,注意找好拼接标志,最好平移前后的各段剖面均测穿标志层,以免人为的增加或减少地层厚度。
在平移距离若大于500米时,应作为两条剖面处理。
3、剖面长度:应以反映测区总体的地层层序、厚度、接触关系为前提。
4、剖面精度:以能充分反映实测剖面内最小地层单位或者岩石单位为原则,比例尺1:2000,要求实地≥2米的单位(指厚度)要作详细划分,对于小于2米的但有特殊意义的标志层、化石层、矿层岩脉等应夸大表示,予以分出。
为此,实测剖面过程中,要逐层进行岩性描述,逐层系统采集代表性的岩石标本,逐层寻找和采集化石。
地层描述一般由基本描述和补充描述两部分组成。
基本描述包括:颜色、构造、结构、矿物成分、岩石基本名称(例如:深灰色厚至中厚层状细晶白云质灰岩)。
补充描述包括化石的层位、生态、丰度,岩石的矿物成分变化、结构变化、厚度变化、地层接触关系及其它诸如地貌、水文等的补充。
5、实测剖面的程序和方法①在踏勘基础上,选择剖面具体位置,剖面端点宜在测区最老地层且出露最底的地方,沿地层倾斜方向向上坡施测剖面,端点绘于1:25000地形图上,以求端点坐标。
施测中可将端点之高程按零米计,其余在导线上编号依次为1、2、3……②地形剖面的测量方法采用半仪器法,用罗盘仪测量导线的方位和地形坡度角,用皮尺或测绳丈量导线长度,具体说明如下:A.导线点的设置:每段地面坡度明显变化处,都要设置导线点,按施测前进方向的顺序编号,在填写“野外实测地质剖面记录表”时,导线编号栏目应按施测过程中相邻两导线点号的联系填写,如0—1,1―2,2―3,……,不能写一个导线点号。
RGMAP(剖面数据野外采集)

四、剖面数据导入桌面系统、整理、备份
整理
真厚度计算
(1) 按下列菜单 , ,按 下图打开“剖面编 辑与计算菜单”。 弹出数据录编辑主 界面。在数据录编 辑主界面上,按真 厚度计算按钮
四、剖面数据导入桌面系统、整理、备份
上述操作后 系统自动计 算分层厚度。 分层厚度的 产状选取是 按就近原则 选取来计算 该层的厚度。 计算完毕, 在厚度计算 框中自动填 入计算结果。
四、剖面数据导入桌面系统、整理、备份
掌上机目录 桌面目录
在掌上机找到剖面 数据所在的目录, 并将其通过传输线 或者CF卡、拷贝 到桌面任一目录 。
四、剖面数据导入桌面系统、整理、备份
2、程序导入 :执行“剖面数据导入” 菜单,选择CF卡上的剖面号目录,也 可把他先考在任一硬盘上然后选择。 剖面自动考入后,会显示”剖面数据 拷贝成功“对话框,按”确定“即可。
④在同一层中,遇到褶皱 如背斜、向斜,必须在轴 部分开,分段输入实测剖 面数据,也就是分段不分 层记录,目的是为计算机 提供正确的剖面厚度计算 等数据处理。
褶皱轴
80 2
Байду номын сангаас
1 100
50
导线号 0-1 0-1 0-1 0-1
分层号 0 1 1 2
二、创建新剖面
执行上述操 作步骤打开 剖面程序
二、创建新剖面
注:剖面图生成编绘后就不需要再生成,以 免被覆盖,直接选择剖面图进行编绘即可。
五、编绘剖面图及柱状图
剖面柱状图 绘制:点击 “生成柱状 图”菜单, 系统弹出绘 制剖面柱状 图的参数对 话框,进行 参数选择后 点 击 “ OK” 即 可。
五、编绘剖面图及柱状图
程序自动生成 柱状图后利用 系统的一些交 互矢量化工具 进行柱状图的 编绘。也可进 行每层岩石花 纹数据输入, 程序自动充填 岩性花纹。
实测地层剖面方法-孔庆友

实 测 地 层 剖 面孔庆友 2010年8月主要内容一、概述 、概述 二、实测剖面的主要目的 三 实测剖面位置的选择 三、实测剖面位置的选择 四、实测剖面的方法与要求 五、实测剖面资料的室内整理一、概述实测地层剖面是指在选择好的剖面线上对地层进行划 分、测量与研究。
它是研究地层与沉积岩最常用 最基本的 种方法 它是研究地层与沉积岩最常用、最基本的一种方法。
是确定区测填图单位(一般为岩石地层单位)的主要 依据。
是区测工作必不可少的、非常重要的 个组成部分。
是区测工作必不可少的、非常重要的一个组成部分。
一般应在区测填图之前完成。
只有通过实测地层剖面, 全体填图人员对测区地层特点和划分标志有了较全面深入 的了解,掌握了填图单位的基本特征和划分标准之后,才 能顺利地进行区测填图。
实测地层剖面的主要工作包括: 1. 野外工作① 选择剖面位置; ② 划分地层; ③ 测量、观察、描述 地层、采集样品。
2.室内工作 室内 作①计算野外测量数据 ①计算野外测量数据; ②绘制实测地层剖面图和柱状 图; ③编写实测地层剖面说明书; ④鉴定岩矿与化石标本; ⑤测定岩石化学成分和微量元 素成分。
1:5万区测要求提交(存档)的 实测地层剖面资料:① 实测地层剖面野外记录本; ② 丈量表; ③ 地层厚度计算表(该表也可与丈量表合并); ④ 实测地层剖面图; ⑤ 实测地层剖面柱状图; ⑥ 剖面说明书; ⑦ 岩矿鉴定报告; ⑧ 化石鉴定报告; 化 鉴定报告 ⑨ 化学成分和微量元素成分测试报告。
实测剖面的数量与比例尺据《1:5万区域地质调查总则》规定,测区内的 据《 域地质调查总则》规定 测 内的 所有不同地层至少要有1—2条实测剖面。
比 例 尺 一 般 不 小 于 1:5 千 , 通 常 为 1:100— 1:5000。
5000 比例尺的选择以能充分反映测区内最小岩石地 层单位为原则 例如 测区内最小岩石地层单 层单位为原则。
实测剖面说明书D08B

实测地层剖面说明书1、剖面名称:安徽省巢湖市平顶山——133高地地层剖面测量。
2、实测剖面的目的和要求:(1)实测剖面的目的:实测地层剖面的目的主要是为了查明地层的岩石组合、层序、厚度、沉积特征(或喷出岩、变质岩等的有关特点)、含矿性、接触关系及时代,在此基础上划分地层和确定填图单位。
一般应选择层序完整,构造简单,接触关系清楚,化石丰富,岩性组合和厚度具代表性的地段进行布置。
尽量避开侵入体和受其破坏影响的地段。
(2)实测剖面的要求:1、实测剖面线方向应基本上垂直于地层或主要构造线走向,一般情况下两者的夹角不宜小于60度。
2、剖面线经过的具体位置要尽于可能选择基岩露头连续性良好地段。
因此,要充分利用沟谷,自然和人工采掘的坑穴,壕堑和铁路、公路旁侧崖壁等作为剖面线的位置。
当露头不连续,而又找不到更合适的剖面位置时,可布置一些短剖面加以拼接,但须注意拼接的准确性,防止遗漏和重复。
必要还可以考虑作探槽、井探或剥土等工程予以揭露。
3、实测剖面的比例尺应根据规范要求及施测对象的具体情况而定,以能充分反映其最小地层单位或岩石单位为原则。
即剖面上能标定为1mm的单位,均可在实地按相应比例尺所代表的厚度划分出来。
常用比例尺分1/500~1/5000。
在剖面图上小于1mm 的,但又具有特殊意义的单层(如化石层、标志层、矿层、岩脉等),可适当放大画在图上。
但在记录中应注明实际厚度。
4、实测剖面的数量,一般每个地层单位及不同相带至少应有1-2条代表性实测剖面控制,主要根据区内岩相建造复杂程度,厚度及其变化情况以及前人研究程度等因素来考虑确定。
5、实测剖面时,必须逐层进行岩性描述,系统采集岩石标本、光片、薄片、岩石光谱样品等。
对沉积岩或付变质岩系应认真逐层寻找和采集化石(或微体古生物)标本。
此外,根据调查任务的需要可采集化学分析,人工重砂样、单矿物样等。
必要时还可采集同位素年龄样和古地磁样品等。
3、完成任务情况及工作量实测剖面整整进行了两天才完成,从2010年11月27号到2010年11月28号完工,测量采用的是导线法分段测量,最后累积总的地层;剖面的方向尽量垂直地层的走向,平顶山向斜西翼大致在260度左右,西翼在0-90度之间。
实测剖面

Leabharlann 记录与描述 1)岩石观察与描述: 按分层进行描述,也可定地质点描述。描述内容一般有以下项目: ① 岩石名称:采用复合定名,如灰色中厚层状钙质细砂岩。 ② 岩石特征:颜色(指岩石总体颜色);结构(指矿物粒度、磨圆度、 结晶程度、嵌布特征等);构造(原生构造,块状、层状、板状、流面 状、流线状等);矿物成分(指肉眼或放大镜能观察到的矿物,包括主 要矿物、次要矿物、副矿物、特征矿物、次生矿物等);如浅黄灰色中 粒块状黑云母二长片岩。 ③ 风化:指岩石风化程度及风化特征。 ④ 其他特征:断面、光泽、硬度、比重等,例:贝壳状断口,珍珠光泽, 中等硬度等。 2)古生物及遗迹化石:描述其种类、分布、特征等。 3)蚀变及矿化;描述蚀变岩石类型、圈定蚀变带范围和形态,观察蚀 变带内矿物变更情况及蚀变带新矿物相的特征。蚀变带往往具矿化,不 同类型的蚀变带具有不同的矿化特征,观察蚀变带与矿化带或矿体的相 互位置、空间关系及厚度等。 4)岩(矿)脉:观察描述岩(矿)脉的岩(矿)石种类、名称、特征 及穿插关系、产状等。 5)地质构造:主要指次生构造、包括褶皱、断层、节理、劈理以及沉 积岩中后沉积作用构造如化学作用的结核、瘤块和裂隙充填形成的岩墙 等特征、类型、规模、形态、产状等。
第一部分 实测地质剖面的目的
的破坏和控制等。 面图称为横剖面图;平行岩层走向的剖面图称为纵剖面图; 勘查线剖面图上还要标出探矿工程的种类、数量、位 呈水平方向展布的剖面图称为水平断面图或中断地质图。 置及样品位置编号等,从而反映矿区勘查工程的控制 地质剖面图按表示的内容分为地层剖面图、侵入岩剖面图、 程度、矿体圈定的合理性及各级储量的合理性。 火山岩剖面图、第四纪地质剖面图、构造剖面图等。 地质剖面图按精确程度分为实测剖面图,图切剖面图、随手 剖面图等等 。 矿区实测地质剖面包括实测地质剖面和实测勘查线地质剖面。 下面着重介绍实测地质剖面,简述勘查线剖面。 一般情况实测地质剖面比例尺为矿区填图比例尺的10-20 倍;实测勘查线剖面比例尺是矿区填图比例尺的1-2倍。
实测地质剖面方法

实测地层剖面为了对测区的地层情况有准确的了解,选择出露较好的典型地层剖面进行实际测量。
(一)小组成员共同承担的任务1.确定剖面起、止点, 将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号,并在剖面线上用油漆做上醒目的标记。
确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。
目前多采用卫星定位系统——GPS进行定位。
确定剖面起、止点的原则:剖面起点要放在所测地层的下伏层位中,终点要放在所测地层的上覆层位中。
例如:所要实测的地层是石炭系(C),起点要放在泥盆系(D)的顶部,终点要放在二叠系(P)的底部。
如下图:2.划分地层,将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征,岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等等方面的差异都可以作为分层标志。
实测剖面所划分出的层,可以是单一岩性层,也可以是有规律组合在一起的复合岩性层。
所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异,易于识别。
复合岩性层的的组合规律主要有①夹层型(以一种岩性为主夹有其它岩性);②互层型(由两种岩性交互产出);③韵律型(三种或三种以上岩性顺序排列、重复出现)。
地层划分的精度地层划分的精度(即:分层厚度)与所选定的比例尺有关,两者的关系如下:实测剖面分层精度与比例尺的关系注: 最小分层厚度等于实测地层剖面图或柱状图上1mm所代表的地层厚度,最大分层厚度等于实测地层剖面图或柱状图上1cm 所代表的地层厚度。
分层厚度的下限通常为自然岩层厚度。
地层划分时应重视的问题地层划分时应重视有意义的特殊岩层,例如底砾岩层、古土壤层、含矿层、化石富集层、岩性独特的标志层等等,对于这些岩层,即使厚度不大也应单独分层,在剖面图和柱状图上予以夸大表示(可夸大到1mm)。
3.寻找化石应逐层依次寻找化石,将找到的化石顺序编号,并在化石发现地点用油漆做上标记。
·根据小组成员的多少可作如下分工(见下表):实测地层剖面人员分工1. 前、后测手的任务①在已经确定的剖面线上,选择导线点,并做上标记(标注导线点号)。
实测剖面教程

实测剖面教程实测剖面是地质调查中常用的方法之一,通过对地质剖面的测量和分析,可以了解地质结构、岩石类型、地层厚度等相关信息。
本文将为您介绍实测剖面的基本步骤和操作技巧。
一、剖面勘测前的准备工作在进行剖面勘测之前,需要进行一些准备工作。
首先,确定勘测的目的和区域范围,明确所要观测的剖面线并标出起点和终点。
其次,了解相关地质背景和前期勘测的成果,以便在实测过程中有针对性地寻找关键点进行观测。
最后,选择合适的时间和天气条件进行勘测,尽量避免雨雪天气和大风天气,以保证测量数据的准确性。
二、实测剖面的步骤1. 制定测量方案和测量仪器的选择在实测剖面之前,需要根据地质任务和实际情况制定测量方案。
根据勘测的要求和剖面长度,选择合适的测量仪器和测量方法。
一般常用的测量仪器有测距仪、经纬仪、水平仪等。
确保测量仪器的准确性和正常运行,以提高剖面测量的精度。
2. 测量基准点和控制点在剖面起点和终点附近,选择合适的基准点进行标定和测量。
基准点的选择应尽量保证稳定性和易于标定,比如建筑物的固定部位或者地理特征明显的点。
同时,在剖面线上适当设置控制点,以便进行横断面的测量和定位。
3. 进行剖面测量在剖面线上,根据预先规划的测量间距,开始进行剖面测量。
首先,按照测量方案选择合适的测量仪器,进行测量仪器的校准和准备工作。
其次,根据实际情况,选择固定点进行测量,通常选择地面上的突出点、石头、建筑物等作为固定点。
对测量仪器的各项参数进行调整和记录,保持测量仪器的稳定性和准确性。
然后,在固定点之间进行测量,采集各个点的坐标和高程数据,并及时记录。
最后,根据测量数据绘制剖面图或者进行数字化处理,得到准确的剖面信息。
4. 数据处理和分析完成剖面测量后,需要对测量所得的数据进行处理和分析。
首先,对测量数据进行检查和校正,确保数据的准确性和可靠性。
其次,根据测量数据绘制剖面图,标注重要的地质构造和地层信息,以直观地反映地下地质结构。
最后,对剖面数据进行分析和解释,结合已有的地质知识和地质背景,推断地下地质特征和面貌。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实测剖面柱状图的编制
2)按比例尺在设计好的图框内,画出岩性柱内容 首先将剖面各分层的厚度累计,按比例尺计算出岩 性柱的总厚度,然后按比例绘出各分层面的接触关系和 相应的岩性花纹,对化石、矿体须用相应符号标示在岩 性柱中,最后填写地质年代、岩性描述、矿产、备注各 栏相关内容,写上图名、比例尺和图例等。 注意:①如果厚度很大、岩性又单一时,可用省略 号截短表示;②分层最小厚度一般规定为该图比例尺 1mm所代表的厚度,小于1mm厚度的内容要并层表示,特 殊矿层或标志层允许夸大表示。
、各类样品采样位置、照相或素描位置等。室内资料整理要完成计
算表中要求的各项计算。 6)剖面测量一般按由老至新的方向进行,特殊情况时可以反向进
行。每一段“导线”的长度不宜过大,在30米内为好。导线宜在地
面或平行地面布设,每一段导线均应准确测量坡度角和方位角”。 地层每层应有产状控制,当厚度大、产状变化大时,可细分“小层 ”并逐一测定每“小层”的产状。
地质剖面图的绘制
4)整饰图件:标明剖面图名、比例尺、方位、地名、剖 面起点坐标及高程、图例和责任表。 ①剖面线上方应标出图名、各种工作量类型及编号; ②剖面线下方应指出分层界线和分层编号及组、段的代 号;绘组界面的长度要比段界面长出1cm,绘段界面长度 要比层界面长出1cm或0.5cm,这样做出的剖面图具有层 次感、美观大方; ③在剖面图右上方须标出剖面起点坐标; ④着面图的绘制
A、实测剖面图的总方位
计算法:把所有导线方位平均;
绘图法:将0点与终点作一连线,此连线的方位就是剖面的总方位。 B、导线平面图
总导线方位作为厘米纸的横坐标,通常左端为导线北西或南西
方位、右端为南东或北东方位,而后将野外实测的各分导线水平距 绘出导线平面图,并把各种地质要素标定在相应的位置上。在总导 线的起点(或终点)上端画上指向箭头,标上总导线方位。
地质剖面图的绘制
1)投影界线:将导线平面图上各分层界线以及各类地质体界
线(点),沿厘米纸纵坐标垂直投影至地形剖面线上(垂直投 影); 2)绘制地层界线:根据各产状要素绘出相应的地层界线和地 质体界面;当分导线与岩层走向(含其他构造面走向)夹角小
于80°时,必须把真倾角换算成视倾角后再绘相应界面。
3)绘制图例花纹:按图例图示中规定的符号、岩性花纹将岩 性、产状、化石、标本位置及其编号、层号、导线号、地质点 好等,整齐地表示在剖面图内。
义的薄岩层,一般也应单独划分单独描述,制图时可放大表示,但应注明其
真实厚度。对岩性简单、单厚度很大的地层应仔细观察认真分层,避免几十 米甚而上百米分层的现象。详细记录各类样品采集、照相等内容。
2、剖面测制技术要求
5)实测剖面丈量表及计算表要详细记录导线号、导线方位、导线 长度、坡度、分层号、分层斜距、各类面理、线理产状及测量位置
某地下石炭统-上石炭统地层实测剖面图
比例尺1:2000
责任表:
图例:D2-中泥盆统;P1-下二叠统
实测剖面柱状图的编制
实测剖面柱状图是一种用花纹、符号和文字来表明实测 剖面各岩层的新老顺序、岩性特征、古生物特征、岩层 厚度、接触关系等情况的图件。 1)实测剖面柱状图的内容 实测剖面柱状图的内容包括地层系统、地层名称和代号 、岩性柱、岩层厚度、岩性描述及化石、矿产、备注等 栏目,备注栏常记录水文地质或地貌情况。
„„ 3层,浅褐灰色薄至中层状中细粒砂岩夹同色薄层粉砂质泥岩(层)。中细 砂岩约80%,单层厚5至40㎝;石英屑为主,大0.2至0.6㎜,分选中等,次圆 状;长石屑和岩屑少量;可见板状斜层理,层系厚5~10㎝,层系界面平直, 细层亦平直,倾向270°~300°,倾角38°~47°。粉砂质泥岩,单层厚数 ㎝,下部居多,向上渐少,显示向上变粗变厚的层序。厚35米,基本稳定, 与下伏层整合接触,分界清楚。产状315°∠30°。标本,R18,砂岩,具斜 层理,采自本层上部。 „„
2)当露头不连续时,应布置一些短剖面加以拼接,确定明显的标志层作
为拼接剖面的依据。 3)沉积地层剖面所测制的填图单位(群、组)必需顶、底齐全,与下伏
和上覆地层的接触关系清楚,所测地层单位的内部层序齐全、清楚。
4)逐一对地层的岩性、岩相进行全面详细的观察描述。一般柱状图上1毫 米所对应厚度的岩层均应分层描述。小于图上1毫米所对应厚度的有特殊意
线上,拉直皮尺,读出地层顶底两点间的露头长度(L),同时用 罗盘量出导线方位角、导线坡度角(即岩层露头线L的方位角及坡 度角)。 2、分层员:负责地层划分、地层特征描述、标注层号、时代界
线标注。
沿剖面方向按自然岩性及比例尺的要求进行分层,并用油漆 依次标注层号及地层编号,并描绘随手剖面图。
剖面测量操作方法
剖面测量的工作方法
A、资料收集研究; B、野外踏勘选定剖面位置和方位; C、剖面比例尺的确定; D、剖面测量操作方法; E、室内整理。
剖面测量操作方法
1、导线丈量员:负责导线长度、方位角、坡度角的测量、地层 产状测定,采集岩石、化石等各类标本,并编号。
前测手站立于所测岩层的顶界线上,后测手站立于岩层底界
实测剖面报告提纲
报告名称:x x 省 x x县 x x地区(山)x x地层实测剖面报告 报告目录 (一)概述 1、实测剖面地点(省、县、乡、村、山名及具体位置)。 2、实测剖面的起点、终点、所测量的地层时代、剖面的总长度、地层 的总厚度。 3、实测日期、参加人员。 (二)剖面叙述 自上而下按分层叙述(应包括上覆地层与下伏地层的岩性、化石、接触 关系),每一层叙述的次序为①分层号;②岩石性质;③化石名单;④ 分层厚度。 (三)小结:包括主要收获(新发现的问题)。存在的问题,文字简练 ,简明扼要。 文字报告附件: ①实测剖面图;②地层柱状图;③化石鉴定报告;④其他(岩石薄片鉴 定报告、化学分析、光谱分析结果报告等); ⑤野外原始记录材料。
年 月 日
第 页
地层厚度
总 页
点 号
时 代
剖面与 A B 标本 倾向的 备注 (±) (±) 编号 夹角 ( γ ) 坡 分层厚 累计厚 度
岩性描述
某年 某月 某日 描述人:某某某 星期五 天气 晴转阴
路线剖面位置:起点位于某某县某某乡向阳村南80米,沿北西320°方向小 路进行,终点在某某县某某乡马王庙北100米处。
导线平面图
地形剖面图的绘制
地形剖面图反映的是实测剖面线上自然的地形起伏状态 ,必须在导线平面图的正下方,其长度与总导线长度一致。 具体做法: ①在导线平面图的正下方依据实测剖面起点高程作剖面基线 (通常比剖面最低点略低且必须与总导线平行),并作出与 比例尺相适应的竖直比例尺高程; ②将分导线起点的高程和其它分导线的累计高程,沿厘米方 格纸的纵坐标方向投影到相应的高程上并参照实测地形草图 绘出地形剖面图。
⑤皮尺应沿地面布置,地面起伏大时,要分段拉皮尺;
⑥要读取岩层顶、底界面同皮尺交点的数值。
剖面测量的室内整理
1、实测剖面地质资料的整理 并层、鉴定化石、地层划分、地层对比、确定 填图单位、确定标志层。 2、数据计算(记录表中:A=L sinαcosβcosγ ; B =L cosαsinβ;H=±A±B) 3、实测剖面图的室内整理及绘制 平面图、剖面图、柱状图。
3、地层岩性描述员:按分层的标志,有顺序的逐层观察描 述地层的岩石类型、组合特征与接触关系,观察描述各岩 石的物质成分、结构、构造、生物及其含矿物情况等。同 时绘制地质素描图、照相。 4、厚度记录及计算员:负责填写测量数据,计算厚度、登 记各种数据。
剖面测量登记表
剖面位置: 县 镇(乡) 村
地 层 编 号 地层 导 线 号 岩性描述 倾 倾角 方位 斜 向 (α) 角(β) 距 皮尺
实测剖面
实测剖面目的
1、通过地质剖面实测,建立各类地质体内部和地质体之间 建造顺序; 2、查明研究区内地层的岩石类型、岩性特征及形成时代;
3、合理确定区域地质填图中各类地质体的填图单位,解决
各项区域地质调查所需解决的基础地质问题。
构造作用下地层展布状态
剖面测制的布设原则及技术要求
1、布设原则:
实测地层剖面应选择在层序完整,基岩露头
好而且连续性好、变质程度浅、构造较简单、化
石丰富、地层的接触关系清楚、岩层的岩性组合 和地层厚度有代表性的地段进行。应尽量避开受 侵入体和断层破坏或影响的地段。
2、剖面测制技术要求
1)露头的连续性良好,剖面线方向应基本垂直于地质体走向,至少应与 地层走向线的夹角大于60°,以减少厚度的误差和减少工作量。
剖面测量的注意事项
① 剖面测量者要具有责任心; ② 观察要全面,描述记录要详实准确,样品采集应符合有关
规定,尤其应注意生物化石的采集;
③ 剖面线尽可能顺直,尽可能平行于地层倾向; ④厚度测量参数,登记表上要记录,观素描述中亦应记录; 标本上要写编号,要填写标本标签,标本包装纸外也要写编 号。以便相互印证,消除错误;
