电气工程调试方案1. 背景电气工程调试是在电气设备安装完毕后进行的一项重要工作。

通过调试，可以验证设备的正常运行和安全性能，及时发现和解决问题，确保设备的稳定运行。

2. 目标本次电气工程调试的目标是验证电气设备的正常运行和安全性能，确保设备在正常运行条件下发挥稳定的作用。

3. 调试步骤3.1 设计调试方案在电气设备调试前，首先需要设计一个调试方案。

该方案应包括以下内容：•调试设备列表：列出需要调试的电气设备；•调试参数设置：确定调试过程中需要监测和记录的参数；•调试方法：确定具体的调试方法，包括使用的仪器设备和检测手段；•调试顺序：确定设备的调试顺序，优先调试主要设备；•安全预防措施：制定安全预防措施，确保人员和设备的安全。

3.2 准备调试工具和设备在开始调试前，必须准备好相应的调试工具和设备。

这些工具可能包括：•万用表：用于测量电流、电压、阻抗等参数；•示波器：用于观察和分析电信号的波形；•绝缘电阻测试仪：用于测试绝缘电阻；•电流表：用于测量电流；•温度计：用于测量设备温度。

在准备这些工具时，需要确保它们的准确性和可靠性，并保证其能正常工作。

3.3 进行初步检查在开始正式调试前，需要进行初步的检查，以确保电气设备的基本条件满足：•确保设备的供电条件符合要求；•检查设备的接线是否正确，是否存在接地问题；•检查设备的绝缘情况，确保绝缘正常；•检查设备的电源线、信号线等连接是否牢固。

3.4 逐个设备调试根据设计的调试方案和步骤，逐个对电气设备进行调试。

在调试过程中，应注意以下问题：•确保调试过程中的安全性，避免触电和其他意外情况；•根据调试方案要求，逐步调整设备参数，确保设备的正常运行；•监测和记录调试过程中的参数，如电流、电压、温度等，以便后续分析和对比；•根据设备的运行情况，判断是否需要进一步优化参数，以提高设备的效率和稳定性。

3.5 整理调试记录和报告在完成所有设备的调试后，需要整理调试过程中记录的参数和结果，并撰写调试报告。

电气工程配电系统调试措施范本

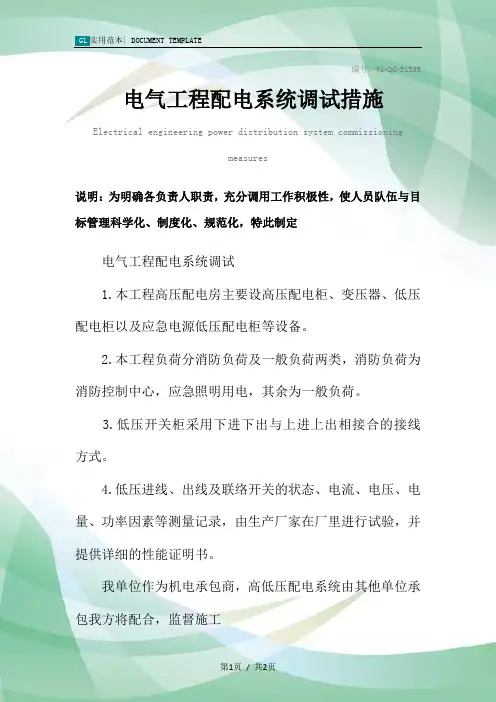

编号：FS-QG-51585电气工程配电系统调试措施Electrical engineering power distribution system commissioning
measures
说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定
电气工程配电系统调试
1.本工程高压配电房主要设高压配电柜、变压器、低压配电柜以及应急电源低压配电柜等设备。

2.本工程负荷分消防负荷及一般负荷两类，消防负荷为消防控制中心，应急照明用电，其余为一般负荷。

3.低压开关柜采用下进下出与上进上出相接合的接线方式。

4.低压进线、出线及联络开关的状态、电流、电压、电量、功率因素等测量记录，由生产厂家在厂里进行试验，并提供详细的性能证明书。

我单位作为机电承包商，高低压配电系统由其他单位承包我方将配合，监督施工
单位做好以上各试验项目。

在送电试验过程中必须注意安全，必须按照电气操作规程进行，一人操作、一人监护，单独一人不可操作，并穿好绝缘鞋，戴好绝缘手套进行操作。

请输入您公司的名字
Foonshion Design Co., Ltd。

电气系统安装工程调试方案

电气系统安装工程调试方案一、项目概况本项目为某新建工业厂房的电气系统安装工程，主要包括高、低压配电系统、照明系统、动力系统等。

为确保安装工程的顺利进行及质量的保证，需进行严格的调试工作。

本方案力求全面、合理、科学，以确保系统安装质量及工程进度。

二、调试策略1. 根据《电气设备安装工程施工技术规范》及相关标准要求，合理编制电气系统调试方案，并形成相应的调试记录。

2. 严格按照设计图纸要求和相关技术标准对电气系统进行逐个设备的调试，确保所有设备工作正常。

3. 执行逐级调试，先调试低压系统，再调试高压系统，确保各个级别系统之间的配合良好，不会相互影响或损坏。

4. 对系统运行状态进行监测和记录，确保安装工程顺利进行，检查电气系统的运行是否符合设计要求。

5. 评估调试结果，解决电气系统运行过程中可能出现的问题，及时调整和完善。

三、调试工作的组织与协调1. 项目部门牵头负责调试工作的组织与协调，组织调试工作人员和所需设备。

2. 设立专门的调试工作小组，明确各项工作任务和责任。

3. 各工种的施工人员必须参与调试工作，确保质量。

四、调试工作步骤1. 调试前的准备工作a. 检查所有设备的安装情况，确保设备已经安装完毕。

b. 对设备的接线、绝缘、固定等进行检查，确保设备安全可靠。

c. 对所需的调试工具和设备进行清点和整理，确保工作所需。

2. 低压配电系统调试a. 对主配电室内的总开关、总进线进行检查和调试，保证线路正常通电。

b. 对低压开关柜、断路器、接触器等设备进行逐个设备的调试，检查设备的各项指标是否符合要求。

c. 对电缆线路的连接和接地进行检查和测试。

3. 高压配电系统调试a. 对变压器、开关设备、避雷器、断路器等设备进行逐个设备的检查和调试。

b. 对高压设备的运行监测进行记录。

c. 对高压开关室内的总开关、总进线进行检查和调试，保证线路正常通电。

4. 照明系统调试a. 对所有照明设备进行逐个设备的检查和调试，确保照明系统可以正常运行。

电气工程施工调试方案doc

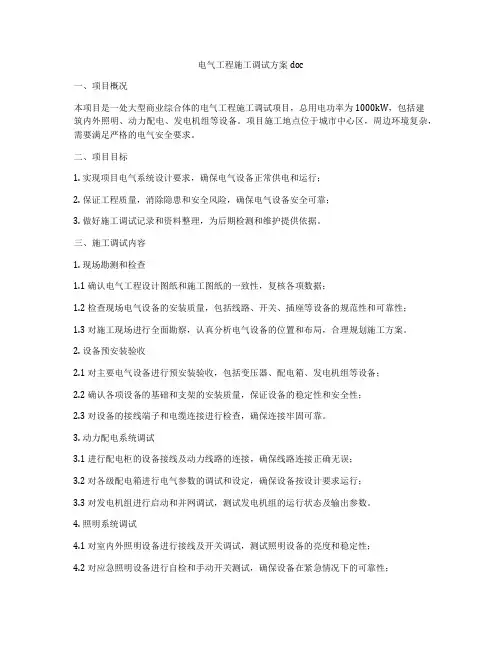

电气工程施工调试方案doc一、项目概况本项目是一处大型商业综合体的电气工程施工调试项目，总用电功率为1000kW，包括建筑内外照明、动力配电、发电机组等设备。

项目施工地点位于城市中心区，周边环境复杂，需要满足严格的电气安全要求。

二、项目目标1. 实现项目电气系统设计要求，确保电气设备正常供电和运行；2. 保证工程质量，消除隐患和安全风险，确保电气设备安全可靠；3. 做好施工调试记录和资料整理，为后期检测和维护提供依据。

三、施工调试内容1. 现场勘测和检查1.1 确认电气工程设计图纸和施工图纸的一致性，复核各项数据；1.2 检查现场电气设备的安装质量，包括线路、开关、插座等设备的规范性和可靠性；1.3 对施工现场进行全面勘察，认真分析电气设备的位置和布局，合理规划施工方案。

2. 设备预安装验收2.1 对主要电气设备进行预安装验收，包括变压器、配电箱、发电机组等设备；2.2 确认各项设备的基础和支架的安装质量，保证设备的稳定性和安全性；2.3 对设备的接线端子和电缆连接进行检查，确保连接牢固可靠。

3. 动力配电系统调试3.1 进行配电柜的设备接线及动力线路的连接，确保线路连接正确无误；3.2 对各级配电箱进行电气参数的调试和设定，确保设备按设计要求运行；3.3 对发电机组进行启动和并网调试，测试发电机组的运行状态及输出参数。

4. 照明系统调试4.1 对室内外照明设备进行接线及开关调试，测试照明设备的亮度和稳定性；4.2 对应急照明设备进行自检和手动开关测试，确保设备在紧急情况下的可靠性；4.3 测试照明系统和配电系统的联动及自动控制功能，确保系统的正常运行。

5. 系统试运行5.1 对电气系统进行整体试运行，检测系统的运行状态及各个参数；5.2 测试设备的开关操作及自动控制功能，查看系统的运行情况；5.3 进行负载测试，检验系统的负载承受能力和稳定性。

四、施工调试流程1. 施工前准备1.1 制定施工调试计划，明确工作内容和时间节点；1.2 确保施工人员的安全培训和操作规程，保证施工安全；1.3 准备所需工具和设备，包括测量仪器、试验负载等设备。

电气工程系统调试方案

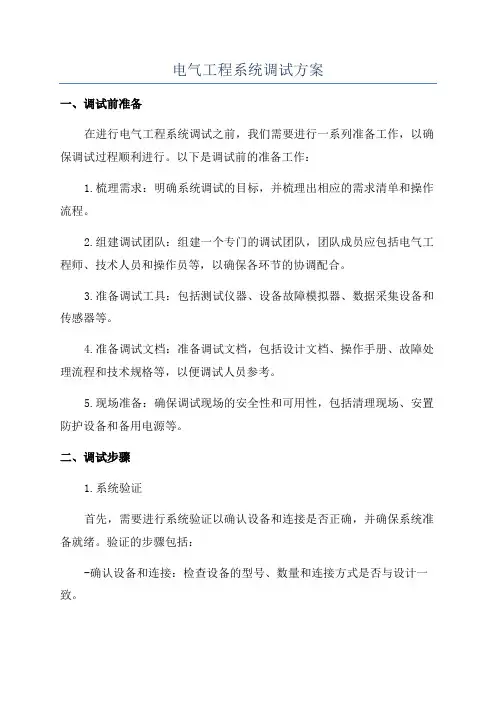

电气工程系统调试方案一、调试前准备在进行电气工程系统调试之前，我们需要进行一系列准备工作，以确保调试过程顺利进行。

以下是调试前的准备工作：1.梳理需求：明确系统调试的目标，并梳理出相应的需求清单和操作流程。

2.组建调试团队：组建一个专门的调试团队，团队成员应包括电气工程师、技术人员和操作员等，以确保各环节的协调配合。

3.准备调试工具：包括测试仪器、设备故障模拟器、数据采集设备和传感器等。

4.准备调试文档：准备调试文档，包括设计文档、操作手册、故障处理流程和技术规格等，以便调试人员参考。

5.现场准备：确保调试现场的安全性和可用性，包括清理现场、安置防护设备和备用电源等。

二、调试步骤1.系统验证首先，需要进行系统验证以确认设备和连接是否正确，并确保系统准备就绪。

验证的步骤包括：-确认设备和连接：检查设备的型号、数量和连接方式是否与设计一致。

-设备开机自检：对设备进行开机自检，检查是否存在电源、报警和通信等方面的异常。

-通信测试：对设备的通信功能进行测试，确保设备之间可以正常通信。

2.功能测试在系统验证通过后，进行功能测试，以确保系统的各项功能正常工作。

功能测试包括：-手动测试：通过手动操作控制面板等方式，测试系统的各项功能是否正常。

-自动测试：利用测试仪器和设备故障模拟器等，对系统进行自动测试，以模拟实际工作环境下的各项功能。

3.性能测试在功能测试通过后，进行性能测试，以验证系统在各项工作条件下的性能是否达到要求。

性能测试包括：-负载测试：通过增加或减少系统的负载，测试系统在高负载和低负载下的性能。

-温度测试：在不同温度条件下，测试系统的性能和稳定性。

-电源测试：在不同电源条件下，测试系统的电源供应和稳定性。

4.故障测试在性能测试通过后，进行故障测试，以验证系统在故障条件下的可靠性和可恢复性。

故障测试包括：-设备故障模拟：利用设备故障模拟器等，对系统进行故障模拟，以检验系统的故障处理和恢复功能。

-响应测试：测试系统对各种故障的响应时间和处理方式，以验证系统的可靠性和故障处理能力。

电气系统调试的解决方案 (1).doc

电气工程送电调试方案一、编制依据1、《建筑电气工程施工质量验收规范》（GB50303-2011）2、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-923、《电气装置安装工程低压电器施工及验收规范》（GB50254-96）4、业主提供的设计施工图二、工程概况本工程由太原铁路局内部电源引来两路独立10kv电源进入地下一层变配电所内。

低压配电系统采用220/380V放射式与树干式相结合的方式，消防配电采用单独的供电回路。

对于单台容量较大的负荷或重要负采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。

三、施工准备（一）施工组织关系：参加机电调试的工作人员及单位组成：安装调试人员：李江涛、马鸿飞、游飞、谢文勇参加调试人员必须服从调试总负责人统一指挥，不得擅自操作、不得随意改动。

甲方组织相关配电箱（柜）及各设备厂家技术人员配合参加系统调试工作。

（二）技术组织：1、调试负责人组织相关人员学习和审查图纸资料；2、组织调试人员对调试系统及设备有关技术学习；3、工长对班组调试人员调试方案的技术交底（包括安全措施）；4、准备仪器仪表与工具材料（数字万用表2块；兆欧表（500V）2台；钳形电流表2块；试电笔若干支；电线钳2把、电工刀2把、无线电对讲机4部或手机若干、接地电阻测试仪1台、电工绝缘手套若干、试验用各规格电源线等）；四、电气系统调试（一）系统调试前检查：1、低压配电箱（柜）检查○1检查调整抽屉柜滑道，使抽屉推拉灵活自如，无卡阻碰撞现象；插接的动触头和静触头的中心线应一致，触头插接后应紧密且同步；○2机械联锁动作正确可靠，断路器、空气开关分闸后，隔离触头才能分开，抽屉才能拉出。

检查接地触头的紧密性、可靠性。

当抽屉推入时，接地触头应比主触头先接触，拉出时应比主触头后断开；所有的触头不应有机械损伤的痕迹；○3自动开关、接触器合闸时须将抽屉室的小门关上，合闸后小门被锁住，不能开启，分闸时须将操作手柄按到底，抽屉才能取出；机械联锁机构如有失灵者，应调整合适；抽屉与柜体间的二次回路连接插件应接线正确可靠；抽屉与柜体间的接触及柜体、框架的接地良好。

电气调试工方案范文

电气调试工方案范文一、项目概述电气调试是工程建设中关键的一环，在工程项目完成后，为了保证设备和系统的正常运行，需要进行电气调试工作。

本方案将对电气调试工作进行详细规划和安排，以确保工程项目的顺利进行。

二、调试目标1.确保电气设备和系统的正常运行。

2.验证电气设备和系统的可靠性，排除潜在故障隐患。

3.保证电气设备和系统符合相关标准和要求。

三、准备工作1.确定调试工作的时间计划，包括开始时间和结束时间。

2.制定调试工作的计划和任务清单，明确每个任务的责任人。

3.准备必要的调试工具和设备，如电压表、电流表、示波器等。

4.确保调试人员具备相关的电气设备和系统知识和技能。

四、调试流程1.设备安装验收a)检查设备安装情况，包括电源接线、信号接线等。

b)检查设备的地线连接情况，确保设备接地良好。

c)检查设备的参数设置，如电压、频率等。

2.系统连锁保护和安全控制检查a)检查系统的连锁保护功能是否正常，如过载保护、短路保护等。

b)检查系统的安全控制功能是否正常，如急停按钮、防护门等。

3.设备调试a)对每个设备进行电气连接和电气参数的检查，确保设备符合要求。

b)对设备的控制系统进行调试，包括PLC、DCS等控制系统。

c)对设备进行功能测试，确保设备各项功能正常。

4.系统调试a)对整个系统进行电气连锁和安全控制的测试，确保系统安全可靠。

b)对系统进行调试和测试，确保系统各项功能正常。

5.故障排除a)在调试过程中遇到故障时，及时进行排除，确保故障不影响调试进度。

b)对常见的故障进行分类和总结，积累经验，提高调试效率。

六、安全和质量管理1.严格遵守安全操作规程，确保人员和设备的安全。

2.保证调试工作的质量，严格按照工程设计和要求进行操作和测试。

3.及时记录和反馈调试情况，及时解决调试工作中遇到的问题。

4.确保调试工作的纪律性，做到有序进行，不拖延时间。

七、风险与应对2.人员安全：加强安全教育和培训，提高人员安全意识，切实保护人员安全。

电气工程调试方案

电气工程调试方案一、调试方案总述电气工程调试是指在电气设备安装或更换后，通过逐一测试、检查和校准等方法，以保证设备运行正常，质量符合要求的过程。

通过调试方案的制定和执行，可以有效地提高设备运行的稳定性和安全性，保障电气设备的正常运行。

本次电气工程调试主要是为了保证电气设备的性能和可靠性，减少设备故障率，提高安全性，确保设备在规定的工况和环境条件下正常运行，保证生产过程的顺利进行。

二、调试前的准备工作1. 制定调试方案在进行电气工程调试之前，需要对整个调试过程进行详细的规划和制定。

要对调试所涉及的设备、设备参数、调试步骤、检测手段等进行充分的了解和分析，以制定出合理、可行的调试方案。

2. 精心组织调试人员要安排具有一定技术能力和经验的电气工程师担任调试人员，确保他们对调试步骤和方法等有清晰的认识，能够正确操作和处理各种突发情况。

3. 确定调试场地调试场地需要满足设备正常运行所需的环境条件，尤其是在高压电气设备的调试中，要确保场地的安全性和通风条件。

4. 准备调试设备和工具在调试现场要准备好各种所需的调试设备和工具，包括检测仪器、检测电源、绝缘测试仪等。

5. 调试人员的培训对参与调试的人员进行必要的培训，使他们对整个调试过程有清晰的认识，能够正确操作和处理各种突发情况。

6. 协调相关部门在进行电气工程调试之前，要和施工单位、生产部门等进行充分的沟通和协调，确保整个调试过程能够顺利进行。

三、电气工程调试的步骤和方法1. 检查设备的接线、绝缘、接地等情况在进行电气工程调试之前，首先要对调试设备的接线和接地等情况进行详细的检查，确保连接正确、绝缘正常、接地牢固。

对于高压设备，要利用绝缘测试仪进行绝缘测试，确保设备的绝缘性能符合要求。

2. 对设备进行空载运行测试在设备的空载运行测试中，要对设备的运行状态进行详细的观察和记录，包括设备的运行电流、电压、频率等参数，以及设备的运行噪音、振动情况等。

并根据观察和记录的情况，分析设备的运行状态是否正常，是否存在异常现象。

电气工程调试方案

电气工程调试方案电气工程调试方案是指电气工程师在电气工程项目中进行系统调试、运行和优化的方案。

调试是确保电气设备和系统能够按照设计要求进行正常运行的重要环节。

下面是一个电气工程调试方案的示例，用于指导电气工程师进行调试工作。

1.调试目标和原则在开始调试之前，首先要明确调试的目标和原则。

调试的目标是保证系统安全、稳定、正常运行，并满足设计规范和要求。

调试的原则是按照先易后难、先局部后整体的顺序进行，逐步排除故障、进行优化。

2.调试前准备工作2.1准备调试方案和调试流程，明确调试步骤和操作要点。

2.2熟悉电气工程设计方案和设备原理，了解系统结构和相关参数。

2.3查阅设备和系统的操作手册、维护手册，掌握设备和系统的调试和故障排除方法。

2.4检查调试所需的工具、仪表和备品备件是否齐全。

2.5确保相关人员参加调试工作具备必要的技术知识和操作经验。

3.调试步骤3.1检查系统接线和连接。

确认所有设备是否正确接线、插接，是否与地线连接良好。

3.2逐步对设备进行初次调试。

按照设备操作手册的要求，依次对设备进行初次开机、调试、运行。

检查设备是否运转正常，是否出现异常声音、异味等情况。

3.3对系统进行初步调试。

依照系统设计方案和操作手册的要求，对系统进行初步开机、调试、运行。

检查系统是否具有正常的工作状态，各设备是否正常工作，能否满足设计要求。

3.4进行系统性能测试。

对系统主要功率设备进行负载测试，检查系统是否在额定负载下正常工作，各项参数是否满足设计要求。

3.5进行系统安全测试。

对系统进行安全测试，检查系统是否具备过载、欠载、短路等情况下的保护功能，各种保护装置是否工作正常。

3.6进行系统优化调整。

根据实际调试情况，对系统参数进行优化调整，以提高系统效率、稳定性和安全性。

4.调试记录和总结4.1在调试过程中，及时记录调试的过程和结果，包括设备的工作情况、参数的调整情况、系统的工作状态等。

4.2对调试过程中出现的问题进行简要分析和处理，总结解决方法和经验。

电气工程系统调试方案

电气工程系统调试方案 Revised as of 23 November 2020电气工程系统调试方案1?、机电系统调试组织机构图及岗位职责⑴、调试工作机构图⑵、岗位职责⑶、调试指挥小组职责：⑷、检查调试前的准备工作的落实情况。

⑸、签发起动和停车命令。

⑹、听取各值班班长的试运转报告，协调各专业间的调试工作。

⑺、组织处理调试中的重大问题。

⑻、组织落实各项指令及及时反馈信息。

⑼、专业负责人的职责：⑽、组织并实施各项起动前的准备。

⑾、进行技术交底、安全交底。

⑿、检查值班操作人员的操作规程、安全规程的执行情况。

⒀、复核运行记录，填写调试记录。

⒁、发生异常情况紧急停车。

⒂、组织实施检修工作。

⒃、调试值班人员职责：⒄、严格执行操作规程和安全规程，认真进行操作。

⒅、监视设备运行情况，发现问题及时向专业负责人汇报。

⒆、如实、全面、准确、清晰的填写调试值班记录。

⒇、在专业负责人的指挥下实施运行中的检修。

2?、调试纪律：⑴、服从命令听从指挥。

⑵、精神集中、坚守岗位。

⑶、严禁违章指挥、严禁违章操作。

3?、调试交接班制度：⑴、值班人员提前15分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去。

⑵、交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况。

⑶、交班过程中发现设备的故障，交班人员应协助接班人员排除故障。

4?、电气照明系统调试㈠、系统要求⑴、电气管线敷设完毕，穿线完毕。

⑵、各种灯具接线完，各种开关面板接线完。

⑶、管线经过绝缘电阻测试合格。

⑷、配电箱安装完毕，且经过绝缘测试合格。

⑸、桥架、电缆敷设完毕，电缆绝缘测试合格。

⑹、母线敷设完毕，绝缘测试合格。

⑺、配电箱、柜安装完毕，绝缘测试合格。

⑻、各种高低压配电柜安装完毕，测试合格。

㈡、调试方法⑴．先检查各种照明配电柜是否已全部切断电源。

⑵、再检查各灯具是否测试合格及接线准确。

⒀、将本工程按系统、按照明配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。

电气系统调试方案

电气系统调试方案电气系统调试方案随着电气技术的不断发展，电气系统在各个领域中扮演着越来越重要的角色。

而电气系统的调试则是确保电气系统正常运行的关键环节。

本文将从以下几个方面介绍电气系统调试方案。

一、调试前准备在电气系统调试前，需要准备以下事项：1.清理现场：清除工作区域周围的杂物、防止阻碍操作。

2.分析系统故障：调试前需要对系统的整个布置情况及功能、设备布线进行分析，明确系统存在的问题和难点。

3.选好合适的调试仪器：针对系统的特点，选好合适的仪器和设备进行调试。

4.准备测试点：确定好测试点，标注清晰。

5.严格遵守安全规范：调试前要严格遵守安全规范，确保人身和设备的安全。

以上所有准备工作做好后，才能进入正式的电气系统调试阶段。

二、电气系统调试步骤电气系统调试一般分为以下几个步骤：1.首先，测试电源。

确认设备供电正常，电压电流符合规定要求。

2.检查设备接线是否正常，有无接触不良、断路等问题。

检查系统落地、接地是否有问题。

3.按照设计元器件及设备图纸的布线方案，检查线路连接是否正确，使用万用表或者在线路特定区域插入探针进行检测。

4.对电气系统进行分步调试，分段连通逐步检验或断开连接，模块互换。

在每一步完成后进行记录整理，做好跟踪和备份。

5.调试结束后，对整个系统进行全面校验。

可以通过黑盒测试和白盒测试的方式进行测试，检查设备性能。

6.针对调试过程中出现的故障做好记录，根据问题修改更新调试方案。

三、调试技巧1.合理利用调试仪器：针对不同的电气设备，使用自己的调试仪器。

例如，对于信号设备，可以使用万用表进行测试，而电机类设备则可以使用电表等设备进行测试。

2.减少回头重做：在调试过程中，尽可能减少回头重做的步骤，节省时间和成本。

3.做好记录整理：记录系统调试过程中的每一个阶段，原因、解决方案及处理结果，方便日后查询和备份。

4.保持注意力集中：在电气系统调试过程中需要时刻注意安全，保持集中注意力，做好防护措施，减少因操作不当而对设备造成的损害。

电气专业分系统调试方案

电气专业分系统调试方案1. 引言电气分系统是指电气工程中的一个重要组成部分，其功能是将电能进行输送和分配，确保设备和系统正常运行。

对于大型工程和项目，为了保证电气系统的正常运行，进行系统调试是必要的。

本文档旨在提供电气专业分系统调试方案，以确保系统的可靠性和安全性。

电气专业分系统调试的主要目标是验证设备和系统的各项参数和功能是否符合设计要求，确保系统的稳定性和安全性。

具体目标包括：•验证电气设备的基本运行状态和性能指标；•确认设备和系统的接线连接是否正确；•调试控制系统的各项功能，并与其它系统进行集成测试；•进行各种故障模拟测试，以确保系统在不同故障情况下的可靠性和稳定性。

3.1 设备检查和准备工作在开始调试之前，需要进行设备检查和准备工作，包括：•核对设备清单，并确保所有设备齐全；•检查设备的物理连接和安装状态，确保设备安全可靠；•检查设备的接线连接，确保接线正确无误；•准备所需的测试工具和设备。

3.2 确认电气系统参数和设备功能在进行系统调试之前，首先需要确认电气系统的各项参数和设备的功能，包括：•电气系统的额定电压、频率和功率参数；•各个设备的额定电流、电压和功率参数；•控制系统的功能和工作模式。

3.3 设备联调和测试在设备检查和参数确认完成后，进行设备联调和测试，包括：•对电气设备进行逐一检查，确认其正常运行状态和性能指标；•对设备进行功能测试，验证其各项功能是否符合要求；•对设备进行负载测试，模拟实际工作负荷，验证其稳定性和可靠性；•对设备进行故障模拟测试，验证其在不同故障情况下的应对能力。

3.4 控制系统调试和集成测试在设备联调和测试完成后，进行控制系统的调试和集成测试，包括：•对控制系统进行逐一调试，确保其各项功能正常运行；•对控制系统进行联动测试，与其他系统进行集成测试，验证系统之间的数据传输和控制逻辑是否正确；•针对控制系统的各项功能进行模拟测试，验证其在不同工作模式下的稳定性和可靠性；•对控制系统进行故障模拟测试，验证其在不同故障情况下的应对能力。

电气调试工程施工方案范本

电气调试工程施工方案范本一、施工准备工作1. 施工前准备在进行电气调试工程之前，施工方需要做好以下准备工作：（1）制定施工计划：根据施工图纸和设计要求制定合理的施工计划，确定施工的工期和施工的流程。

（2）搭建施工场地：确定施工现场，搭建临时施工设施，包括搭建施工平台、搭建临时电源系统、确保施工现场的安全。

（3）购置和准备施工所需材料和设备：根据施工需求，购置和准备所需的施工材料和设备，包括电气设备、调试仪器和工具等。

（4）培训和安全教育：对施工人员进行电气调试方面的培训，提醒施工人员注意施工安全，并制定相应的安全管理措施。

2. 施工组织和协调在电气调试施工中，需要合理组织和协调施工人员的工作，确保施工进度和施工质量。

具体包括：（1）确定施工队伍：根据施工需要，确定施工队伍的组成和人员分工。

（2）制定施工方案和施工流程：根据实际情况和设计要求，制定详细的施工方案和施工流程，明确各个施工环节的工作内容和工作顺序。

（3）加强协调和沟通：加强施工人员之间的协调和沟通，确保施工各项工作的顺利进行。

二、施工实施阶段1. 施工具体步骤电气调试施工通常包括以下几个具体步骤：（1）设备安装和接线：按照设计要求和施工图纸，对电气设备进行安装和接线。

（2）试运行和初步调试：完成设备安装和接线后，进行试运行和初步调试，确保设备的基本功能正常。

（3）配电系统调试：对配电系统进行调试，包括配电设备的运行试验和稳定性测试。

（4）照明系统调试：对照明系统进行调试，包括灯具的亮度和稳定性测试。

（5）动力系统调试：对动力系统进行调试，包括电流、电压等参数的测试和稳定性试验。

（6）接地系统检测：对接地系统进行检测和测试，确保接地系统的可靠性和安全性。

2. 施工质量控制在电气调试施工中，需要严格控制施工质量，确保施工质量符合相关规范和标准。

具体包括：（1）设备安装质量控制：对设备安装过程进行质量检查和控制，确保设备安装符合要求。

（2）接线质量控制：对设备接线过程进行质量检查和控制，确保接线质量合格。

XX工程电气工程系统调试方案

**工程电气工程系统调试方案编制人：审核人：批准人：编制日期： 2006年5月31日中建*****项目经理部电气工程系统调试方案电气工程简介：（略）本电气系统调试方案，包括组织机构图及岗位职责，调试纪律，交接班制度，电气照明及动力系统调试过程。

1 电气系统调试组织机构图及岗位职责调试工作机构图岗位职责调试指挥小组职责：检查调试前的准备工作的落实情况。

签发起动和停车命令。

听取各值班班长的试运转报告，协调各专业间的调试工作。

组织处理调试中的重大问题。

组织落实各项指令及及时反馈信息。

专业负责人的职责：组织并实施各项起动前的准备。

进行技术交底、安全交底。

检查值班操作人员的操作规程、安全规程的执行情况。

复核运行记录，填写调试记录。

发生异常情况紧急停车。

组织实施检修工作。

调试班组（人员）职责：严格执行操作规程和安全规程，认真进行操作。

监视设备运行情况，发现问题及时向专业负责人汇报。

如实、全面、准确、清晰的填写调试值班记录。

在专业负责人的指挥下实施运行中的检修。

2 调试纪律：服从命令听从指挥。

精神集中、坚守岗位。

严禁违章指挥、严禁违章操作。

3 调试交接班制度：值班人员提前15 分钟进入现场，在专业人员的召集下开好班前会，交班人员必须在交班完毕后方可离去。

交班人员必须详细的介绍运行情况和运行记录，专业负责人除自己交接班外，还需检查专业内其他人员的交接情况。

交班过程中发现设备的故障，交班人员应协助接班人员排除故障。

4 电气照明系统调试系统要求电气管线敷设完毕，穿线完毕。

各种灯具接线完，各种开关面板接线完。

管线经过绝缘电阻测试合格。

配电箱安装完毕，且经过绝缘测试合格。

桥架、电缆敷设完毕，电缆绝缘测试合格。

母线敷设完毕，绝缘测试合格。

配电箱、柜安装完毕，绝缘测试合格。

各种高低压配电柜安装完毕，测试合格。

调试程序照明系统的调试分室内普通照明、应急照明、室外照明三部分各自单独调试，穿线完成并绝缘测试合格后开始灯具安装，在一个区域（即一只配电箱）所有的灯具安装完成后，准备进行调试：室内普通照明调试准备工作：配备500V兆欧表、钳型电流表、万用表各两只及电工工具。

电气系统调试方案

电气系统调试方案XXX有限公司XXXX项目电气系统调试方案编制单位：XX公司2022年10月26日电气系统调试方案一．工程概况及特点工程名称：建设单位：总包单位：设计单位：招标单位：监理单位：项目地点：系统特征描述：二．引用规范GB 50303-2015《建筑电气工程施工质量验收规范》GB 50591-2010 《洁净室施工及验收规范》三．调试组织机构1、由专业主责工程师担任调试总指挥，下设调试小组。

调试组由项目部相关工程师及班组施工人员组成。

2、调试组组长对调试工作的技术措施、调试进度、调试工作质量负责，对调试人员进行技术交底，负责与其他专业及监理工程师进行协调，编制调试方案，审核调试资料，对重要的系统调试进行指导。

质量安全员协助组长的工作，负责本专业调试的实施及日常调试工作的安排，在调试过程中提供技术安全指导等。

3、调试架构调试组长：电气主责工程师安全员：安全经理调试小组成员：项目部工程师1名，施工班组长1名、电工2名、普工3~5名四．调试计划安排五．调试统筹部署1、调试计划统筹调试小组以调试计划为依据，编制调试进度计划，报项目总工审核，审核通过后下达给调试小组。

进行调试时，由管道主责工程师牵头组织，各专业工程师及施工班组配合实施。

2、人员统筹调试小组负责本组内的人员调配，遇到困难或特殊情况，报项目进行人员调配。

3、调试工具及设备投入计划调试仪器及设备投入计划表六．低压配电柜调试（1）设备检查断路器的调试：测量断路器主触头的三相或同相各断口分、合闸的同期性，应符合产品技术条件的规定。

测量断路器分、合闸线圈及合闸接触器线圈的绝缘电阻值不应低于10MΩ，直流电阻值与产品出厂试验值相比应无明显差别。

断路器操动机构的试验，应符合下列规定：当操作电压为(85%～110%)Un时，操动机构应可靠合闸操作。

直流或交流的分闸电磁铁，在其线圈端钮处测得的电压大于额定值的65%时，应可靠地分闸；当此电压小于额定值的30%时，不应分闸。

电气工程调试方案

汇鑫大厦设备系统调试方案电气系统一、配电系统调试1、为了保证新安装的配电装置安全的投入运行和保护装置及自动控制线路的可靠工作，除单体元件试调外，还必须行一次对各种保护装置及自动控制系统的全面试调工作，以及二次接线回路的查核和校验。

2、试调前的检查：这项工作是用肉眼观察各种装置和配线情况和利用图纸对照设备，观察其开关，判断保护装置的工作情况是否合理。

⑴检查保护装置与其他箱的距离是否符合要求；⑵接线的排列是否合理，接线标号是否齐全，每个螺丝是否有弹簧垫圈。

⑶对接线、元件、设备上的接线螺丝要逐一拧紧，弹簧不平，往往造成误动作或不动作。

⑷查对二次回路，使用万用表或电铃等用导通法来查对二次回路，并与原理图和安装图的校对，判断其二次线路敷设是否正确，还要检查各继电器保护装置和控制柜之间、各柜至其他设备二次线路的连接。

⑸检查保险丝具，逐一拆下检查是否良好，保险片的容量是否否符合要求。

⑹检查限位开关、安全开关、转换开关等处应在正常位置，手动检查动作是否灵敏可靠。

3、系统试调前，检查带电部分是否切断或绝缘隔开，防止意外电源投入，清除变电所无用仪器设备和杂物，在各柜内检查有无工具等遗留在内，空载试调24小时后，如无不正常情况下，可切断电源，再重检查一次所有设备或元件，认为正常后，重新接通电源，并分别合上输出隔离开关，逐渐地增加负载至一定容量运行1-3天，即可认为系统调试符合技术质量要求，可以投入使用。

二、电动机调试1、首先检查电动机的功率以及线路是否与设计吻合，检查外观是否有损伤；2、然后测试电动机及线路绝缘是否良好，在一切检查无误后通电进行电动机空运转，检查电动机的正反转并用钳型电流表测量电动机的空转起动电流和运行电流，检查电动机的温升；3、电动机空运转无异常现象后进行电动机带负荷运转，并再次用钳型电流表测量电动机带负荷运转的起动电流和运行电流，检查电动机的温升，并做好记录；4、调试大功率电动机（水泵）时必须由相关专业人员配合，防止因水压过大而导致管道开裂等事故发生；5、防排烟风机的电动机调试应根据图纸设计要求配合相关专业进行全系统的联动调试，包括防火阀关闭停防排烟风机、火灾报警系统联动起停防排烟风机、中控室联动柜起停防排烟风机、防排烟风机运行信号返回等。
