衡器天平培训教材共65页
秤的培训资料
第8页
一、相关定义和概念
1.4秤的相关定义： 置零（清零/调零）装置： 当秤上无载荷时，将示值设置为零的装置 ► 零点跟踪装置 自动将零点示值保持在一定界限内的装置 ► 去皮装置 当秤上有载荷时，将示值设置为零的装置。 ► 最大秤量 不计添加皮重时的最大称量能力 ► 最小秤量 小于该载荷值时称量结果可能产生过大的相对误差 ► 称量范围 最小秤量和最大秤量之间的范围
秤的校准
一、相关定义和概念
► 1.1基本概念
: ► 检定：查明和确认计量器具是否符合法定要 求的程序，它包括检查、加标记和（或）出 具检定证书。 ► 校准：在规定条件下，为确定测量仪器（或 测量系统）所指示的量值，或实物量具（或 参考物质）所代表的量值，与对应的由标准 所复现的量值之间关系的一组操作
0≤m≤5x103
5x103＜ m≤2x104 2x104＜ m≤1x105
0≤m≤5x104
5x104＜ m≤2x105 2x105＜m
50e；200e；1000e； 500e；2000e； 10000e； Min； Min；50%Max； 50%Max；Max Max
25%Max； 75%Max 增鉈/游鉈标尺最大 量值 25%Max；75%Max 增鉈/游鉈标尺最大 量值
► ►
第9页
二、秤的分类和检定要素
► 2.1.1非自行指示秤
: 定义：完全靠人员操作来取得平衡位置的秤 . 主要包括移动式的案秤﹑台秤（台磅 型号TGT ）﹑ 固定式的地秤（地磅）﹑机械吊秤等。 准确度级别： IIII III
第10页
二、秤的分类和检定要素
► 2.1.2模拟指示秤
:
定义：以弹簧或机械杠杆为秤重元件，由指针
在处于平衡的秤上轻放或取下等于在处于平衡的秤上轻放或取下等于14d值指示秤值指示秤在处于平衡的秤上轻放或取下约等于相应秤量最大允许误差绝对值的附加砝在处于平衡的秤上轻放或取下约等于相应秤量最大允许误差绝对值的附加砝码此时指针应产生不小于码此时指针应产生不小于710710附加砝码的恒定位移模拟指示秤附加砝码的恒定位移模拟指示秤灵敏度测试非自行指示秤
天平培训
什么是温漂现象？怎样可以避免温 漂对测量的影响？
• 怎样可以避免温漂对测量的影响？ • 1. 天平应尽可能在环境温度较稳定的条件 （温度变化每小时不大于5℃）下使用 • 2. 用户可能在空调刚启动，阳光直晒，将 天平从室外移至室内，室内移至室外及其 它种种温差较大时，需要使用天平。 此时，采用以下方法可以减少测量误差: (见下页)
电子天平的使用环境有哪些要求？
• 6. 应当注意，天平工作的环境温度变化不 能太大。一般电子天平的使用环境温度平 均波动不得超过5℃/小时；万分之一和十万 分之一以上(或双量程电子天平)的使用环境 温度平均波动不得超过1℃/小时。
怎样可以提高您的称量准确度？
• 1.使用前应先阅读产 • 3.使用前先用标准砝码 品说明书，充分理解 校正，不同准确度天 说明书上的要求、注 平选用的相对应等级 意事项等。 的砝码。 • 2.使用前充分预热， • 4.应在加载后固定的 一般应在30分钟以上， 时间读数，如都以加 载后5秒的示值读取或 天平的准确度越高， 预热的时间也应相应 都以单位显示出来时 延长。 的示值读取。 •
遇到问题后如何分析、解决？
• 3.示值不稳定
• 1).使用环境是否适宜，有无强气流，电磁 干扰，湿度是否过大，温差是否过大等 • 2).称盘是否与壳体有接触 • 3).传感器部件是否与其它物体有接 触，若 用户长期粉尘类或纤维类物体，可能会使 这些物体落进天平中。在天平内部不容易 发现。
遇到问题后如何分析、解决？
• 1).用防风罩罩住天平。 • 2).使用前充分预热并校正。
遇到问题后如何分析、解决？
• 2.开机无显示时的检查方法 • 1).检查供电系统有无工作，工作电压 是否正常 • 2).电源线插头有无松动或接触不良 • 3).变压器有无发烫或臭味，发烫或臭 味说明有短路现象或变压器损坏 • 4).显示设备有无损坏→液晶显示屏 • 5).其它原因所致
(完整word版)衡器计量检定工培训资料
衡器计量检定工培训资料一、中级工须知1、什么叫衡器?答：利用作用于物体上的重力或其它原理来确定该物体质量的计量器具叫做衡器,衡器又称为秤.2、什么叫衡器的灵敏度？答：是指衡器对被测质量的敏感程度。
3、什么叫衡器的鉴别力？答:是指衡器对负载微小变化的反应能力。
4、什么叫衡器的重复性？答：在相当恒定的试验条件下,以实际一致的方式把同一负荷多次地施加到负荷接受器上时，衡器提供相互一致结果的能力。
5：什么叫衡器的耐久性?答：在规定的使用期间内使衡器保持工作特性的能力.6、按衡量方法衡器可分为哪几类？答：三类.1）、自动衡器、2）、半自动衡器、3）、非自动衡器。
7、什么叫误差？答:对一个物理量测量,其测量结果与该物理量真值之间的差异,就叫做误差.8、什么叫允许误差？答:衡器的误差不应超出规范或标准允许的误差界限就叫做允许误差。
也就是一般所说的允差.9、按误差性质分，误差可分为哪几类?答：1）、随机误差、2)、粗大误差、3）、系统误差、4）、综合误差。
10、按误差特征分，误差可分为哪几类？答：精密度、正确度、准确度.11、对于测量来说,精密度高的正确度不一定高，正确度高的精密度一定高，对吗？答：不对。
对于测量来说，精密度高的正确度不一定高，正确度高的精密度不一定高。
12、什么叫测量准确度？答：测量结果与被测量的真值之间的一致程度是测量准确度。
13、电阻应变式称重传感器与电子秤联结方式一般有哪几种？答：一般有并联和串联两种。
14、直流电和交流电有什么区别?答：直流电指方向不随时间变化的电流。
交流电指大小和方向随时间作周期性变化的电流。
它的最基本形式是正弦电流.15、电子衡器主要由哪几部分组成？答:承重机构、称重显示控制器、称重传感器、稳压电源、连接导线。
16、电阻应变式称重传感器的结构？答：弹性元件、电阻应变片、外壳、插头、连接导线。
17、正弦交流电的三要素是什么?答：正弦交流电的三要素是最大值、角频率、初相位。

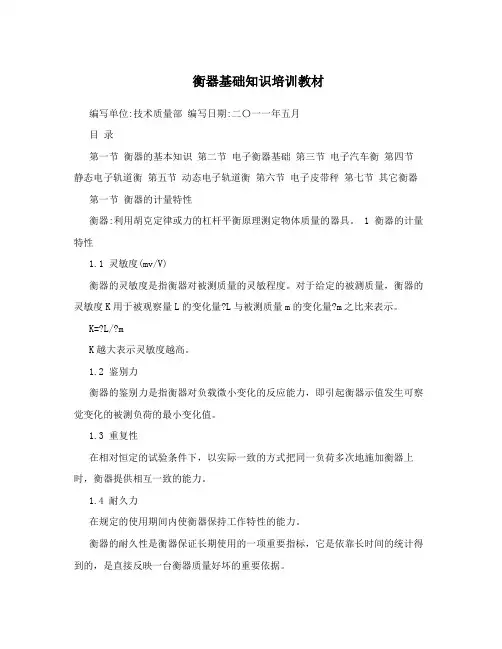

衡器基础知识培训教材
衡器基础知识培训教材编写单位:技术质量部编写日期:二〇一一年五月目录第一节衡器的基本知识第二节电子衡器基础第三节电子汽车衡第四节静态电子轨道衡第五节动态电子轨道衡第六节电子皮带秤第七节其它衡器第一节衡器的计量特性衡器:利用胡克定律或力的杠杆平衡原理测定物体质量的器具。
1 衡器的计量特性1.1 灵敏度(mv/V)衡器的灵敏度是指衡器对被测质量的灵敏程度。
对于给定的被测质量，衡器的灵敏度K用于被观察量L的变化量?L与被测质量m的变化量?m之比来表示。
K=?L/?mK越大表示灵敏度越高。
1.2 鉴别力衡器的鉴别力是指衡器对负载微小变化的反应能力，即引起衡器示值发生可察觉变化的被测负荷的最小变化值。
1.3 重复性在相对恒定的试验条件下，以实际一致的方式把同一负荷多次地施加衡器上时，衡器提供相互一致的能力。
1.4 耐久力在规定的使用期间内使衡器保持工作特性的能力。
衡器的耐久性是衡器保证长期使用的一项重要指标，它是依靠长时间的统计得到的，是直接反映一台衡器质量好坏的重要依据。
1.5稳定性是指已经平衡的衡器受到外力扰动，离开平衡位置后，能自动恢复到原来平衡位置的能力。
2 衡器的计量特征衡器的计量特征参数主要包括最大称量、最小称量、最大安全载荷、实际分度值、检定分度值和检定分度数。
2.1 最大称量指不计算添加皮重在内的最大称量能力，用Emax表示。
2.2 最小称量指载荷小于该值时，称量结果可能产生过大的相对误差，用Emin表示。
衡器最小称量与最大称量之间的范围称为衡器的称量范围，简称称量范围。
2.3 实际分度值指以质量为单位表示的下述数值:(1) 对模拟示值，系指相邻两个刻度对应值之差。
(2) 对数字示值，系指相邻两个示值之差。
实际分度值用d表示，国家标准规定衡器的设计实际分度值必须满足1×kkk10kg，2×10kg、5×10kg的形式，其中k为正整数、负整数或零。
2.4检定分度值是指对秤分级和检定时使用的，以质量单位表示的值，用e表示。
《衡器专业知识培训》课件
校准周期：根据衡器的使用频率和精度要求确定校准周期
校准机构：选择具有资质的校准机构进行校准，确保校准结果的准确性和权威性
工业生产：用于称重、测量、控制等环节
商业贸易：用于商品交易、结算等环节
科学研究：用于实验、测量、分析等环节
日常生活：用于家庭、个人等日常称重需求
杠杆原理
杠杆原理是衡器的基础工作原理
杠杆原理是指通过改变力臂的长度来改变力的大小
杠杆原理在衡器中的应用包括天平、秤砣等
杠杆原理在衡器中的作用是实现力的平衡和测量
电子衡器：如电子秤、电子天平、电子磅秤等
工业衡器：用于工业生产中的质量测量
衡器的历史和发展
古代衡器：如天平、杆秤等，用于称重和测量
近代衡器：如弹簧秤、电子秤等，采用现代科技进行测量
现代衡器：如智能秤、物联网秤等，实现智能化、网络化测量
未来衡器：如量子秤、生物识别秤等，采用先进技术进行测量
衡器的应用场景
衡器的工作原理
衡器的结构和组成
衡器的使用和维护
衡器的故障排除和维修
单击添加标题
衡器概述
衡器的定义和分类
添加标题
添加标题
添加标题
添加标题
添加标题
添加标题
添加标题
衡器：用于测量物体质量的仪器
机械衡器：如天平、台秤、磅秤等
按用途可分为工业衡器和商业衡器
商业衡器：用于商业交易中的质量测量
衡器的分类：按测量原理可分为机械衡器和电子衡器
维修周期：根据衡器的故障程度和维修难度确定，一般不超过一周
衡器的相关标准和规范
技术规范：JJG 1003、JJG 1004等
企业标准：Q/HB 1001、Q/HB 1002等
电子天平培训讲义PPT课件
8
10000.03
9
10000.02
10
10000.03
s=
0.0095
MIN
18.974
天平与砝码
最大允许误差：不论加载或卸载,在空载与最大称量之间的任一载荷,其偏载误差、重复性及示值误差不得超过 下表的规定
0.1mg 天平
0≤m≤50g
50g<m≤200g
200g<m≤Max
0.01mg 天平
电子天平的正常使用和维护保养
天平与砝码 天平的工作环境 天平安装环境 天平的操作 影响称量的因素 天平的保养 常见故障以及排除
1
天平与砝码 天平是质量的标准器具？
给出的质量一定是准的吗？
如何判定准还是不准？
砝码又是如何来判定是否准确的呢？
天平－－－砝码什么关系？ 子2 天平的主要性能参数
天平与砝码
23
影响称量的因素
• 环境温度变化
- 不要称直接从干燥箱或冷藏箱内拿出的物品 - 使样品的温度接近实验室或称量室内的温度 - 用镊子拿物品 - 不要将手放在称量室内，否则温度会有变化 - 选择一个接触面较小的容器
24
影响称量的因素
静电
▪ 对微量、半微量和分析天平有较明显的影响 ▪ 现象：
- 同一个容器或样品，每次称量时显示不同的称量结果； - 称量值不稳定； - 称量结果的重现性差
▪ 原因 - 称量样品含有磁性材料 - 存在磁性物体对样品施加外力
▪ 注意事项： - 对称量样品或容器进行消磁 - 使用玻璃杯或铝制支架等非磁性材料的支架增加样品与秤盘之间的距离 - 对具有磁性样品的称量通常采用下挂式称量，减少磁性影响
31
影响称量的因素
• 设定合适的称量参数值
天平使用培训材料(共 41张PPT)
FACT
采用内置砝码
消除环境温度漂移对称量结果准确性的影响
称量环境温度漂移值>± 2℃，天平启动自动校
准
FACT全自动校准技术
FACT
FACT:
环境温度变化导致天平内部传感器温度变化超 过允许温度公差范围3时，天平启动自动校准；
ProFACT专业的全自动校准术
Pro.F.A.C.T.:
Pro FACT
Professional Fully Automatic Calibration Tech.
温度漂移和时间触发的专业的全自动校准技
术
采用2组内置砝码，还可实现天平的线性校准
功能
温度漂移值>±1.5℃，天平启动自动校准
ProFACT的线性调节功能
内置两组砝码 校准过程
同时加载砝码m1和m2 分别加载砝码m1 分别加载砝码m2校准半载点
天平秤盘没有安装到位，与防风圈有擦碰 天平通电前，秤盘上留有容器，破坏了
天平的平衡
天平内部出现故障时最典型的现象
称量室内该不该放置干燥剂
干
湿
天平的常见故障
天 平 称 量 结 果 不 准
天 平 称 量 结 果 不 准
天平没有进行校准 外校砝码不准
内校砝码不准
天平的四角误差超差 天平的线性误差超差
电子天平
天平的正确使用
天平预热的重要性和必须性
校准天平的理由和必须性 样品和容器的物理性质对天平称量的
影响 天平最常见故障及维护保养
WinWeigh的简单介绍
正确使用电子天平
通电，充分预热天平
运 动 天 平
校 准 天 平 使用 或 计量天平
