水平角方向观测法观测记录手薄
工程测量实验报告
实验报告课程名称：工程测量实验报告专业班级：D测绘131姓名学号：戴峻2013132911测绘工程学院实验报告一、精密角度测量一、实验名称：精密角度测量二、实验性质：综合性实验三、实验地点：淮海工学院苍梧校区时间：2016.6.02四、实验目的：1. 掌握精密经纬仪（DJ1或DJ2）的操作方法。
2. 掌握方向法观测水平角水平角的观测顺序，记录和计算方法。
五、仪器和工具：全站仪一台，三脚架一个，记录板一块，自备铅笔，记录手薄和观测目标物。
六、实验内容及设计：在实验之前，需要做的工作是：了解实验内容，以及读数的多种限差，并选择好实验地点，大略知道实验数据的处理。
1．实验步骤：（1）架设全站仪，完成对中、整平；（2）调清楚十字丝,选择好起始方向，消除视差；（3）一个测站上四个目标一测回的观测程序2. 度盘配置: 设共测4个测回,则第i个测回的度盘位置略大于(i-1)180/4.3. 一测回观测:（1）盘左。
选定一距离较远、目标明显的点（如A点）作为起始方向，将平读盘读数配置在稍大于0 o处，读取此时的读数；松开水平制动螺旋，顺时针方向依次照准B、C、D三目标读数；最后再次瞄准起始点A并读数，称为归零。
以上称为上半侧回。
两次瞄准A点的读数之差称为“归零差”，检核是否超限，超限及时放弃本测回，重新开始本测回。
（2）盘右。
先瞄准起始目标A,进行读数；然后按逆时针放线依次照准D、C、B、A各目标，并读数。
以上称之为下半测回，其归零差仍要满足规范要求。
上、下半测回构成了一个测回，检核本测回是否满足各项限差，如超限，重新开始本测回，合限，进行下一测回工作。
4.记录、计算（1）记录。
参考本指南所附的本次实验记录表格。
盘左各目标的读数按从上往下的顺序记录，盘右各目标读数按从下往上的顺序记录。
（2）两倍照准误差2C的计算。
按照下式计算2C对于同一台仪器，在同一测回内，各方向的2C值应为一个定值。
若有变化，其变化值不超过表1.1中规定的范围表1.1 水平角方向观测法的技术要求(3) 平均读数的计算。
方向观测法(全圆测回法)
第三章角度测量第四节水平角观测二、方向观测法(全圆测回法)适用于观测两个以上的方向观测方法：1. 安置仪器O点置经纬仪，A、B、C、D设置目标。
2. 盘左对零度，瞄A，再顺时针瞄B、C、D、A，第二次瞄A称为归零，分别读数，记入手簿，上半测回。
3. 盘右瞄A、逆时针瞄D、C、B、A，分别读数记入手簿，下半测回。
4. 上、下半测回，组成一测回观测n测回时，起始方向读数变化为180°/n。
5.计算＊计算两倍照准差(2C)2C=盘左-(盘右±180°)＊计算各方向平均值平均读数=[盘左+(盘右±180°)]/2＊A方向平均值，填写在括号内＊计算归零后的方向值＊计算各方向的测回平均值＊计算各目标间水平角值6.限差＊半测回归零差＊上、下半测回同一方向的方向值之差＊各测回的方向差根据不同精度的仪器有不同的规定水平角(全圆测回法)观测手薄做人最好状态是懂得尊重，不管他人闲事，不晒自己优越，也不秀恩爱。
你越成长越懂得内敛自持，这世界并非你一人存在。
做人静默，不说人坏话，做好自己即可。
不求深刻，只求简单。
你活着不是只为讨他人喜欢，也不是为了炫耀你拥有的，没人在乎，更多人在看笑话。
你变得优秀，你身边的环境也会优化。
3. 从今天开始，帮自己一个忙，不再承受身外的目光，不必在意他人的评价，为自己活着。
从今天开始，帮自己一个忙，做喜欢的事情，爱最亲近的人，想笑就大笑，想哭就痛哭，不再束缚情感的空间，让自己活得轻松些。
4. 很多你觉得天大的事情，当你急切地向别人倾诉时，在别人眼中也是个小事，他最多不痛不痒呵呵地应和着。
因为他不是你，他无法感知你那种激烈的情绪。
直到有一天，你觉得无需再向别人提起，你就已经挽救了你自己。
这世界上除了你自己，没谁可以真正帮到你。
5, 我们总是带着面具走进爱情的，总想展示自己最优越的一面，你要接受一个人，不只是接受他的优越，而是看清了他的平凡普通却仍然去深爱。
方向观测法观测水平角
实训 方向观测法观测水平角一、 目的与要求1、学会方向观测法的观测程序。
2、了解方向观测法的精度要求及重测原则。
二、 仪器设备1、由仪器室借领：经纬仪1台，记录板1块。
2、自备：计算器、铅笔、记录表格、草稿纸 三、 方法与步骤 1、观测程序：（1） 在O 点安置经纬仪，选A 方向作为起始零点方向。
（2） 盘左位置照准A 方向，并拨动水平度盘变换手轮，将A 方向的水平度盘配置在0°10′00″附近，然后顺时针转动照准部1~2周，重新照准A 方向，并读取水平度盘读数，记入方向观测法记录表中。
（3） 按顺时针方向依次照准B 、C 、D 方向，并读取水平度盘读数，将读数值分别记入记录表中。
（4） 继续旋转照准部至A 方向，再读取水平度盘读数，检查归零差是否合格。
（5） 盘右位置观测前，先逆时针旋转照准部1~2周后，再照准A 方向，并读取水平度盘读数，记入记录表中。
（6） 按逆时针方向依次照准D 、C 、B 方向，并读取水平度盘读数，将读数值分别记入记录表中。
（7） 逆时针继续旋转至A 方向，读取零方向A 的水平度盘读数，并检查归零差2c 互差。
2、起始方向度盘读数位置的变换规则为提高测角精度，减少读盘刻划误差的影响，各测回起始方向的度盘读数位置应均匀的分布在度盘和测微尺的不同位置，根据不同的测量等级和使用的仪器，可采用下列公式确定起始方向的度盘读数，即每测回起始方向盘左的水平度盘读数应设置为（nn 60180+︒）的整倍数。
3、方向观测法各项限差的要求（如下表）4、计算与检验（1）光学测微器两次重合读数之差：瞄准目标后要进行两次测微，两次读数，且两次读数之差不超限。
（2）半测回归零差：即上下半测回中零方向两次读数之差。
①上半测回归零差超限，应立即重测。
②当下半测回归零差超限时，应重测整个测回。
（3）各测回同方向2c互差：上下半测回中，同一方向盘左、盘右水平度盘读数差，即2c=盘左读数—（盘右读数±180°）（当“盘右读数”＞ 180°时取“—”，否则取“+”），反应了2倍视准轴误差。

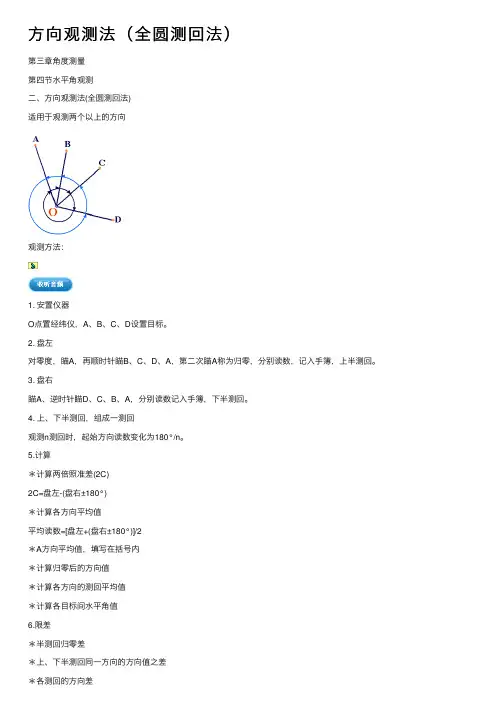

方向观测法（全圆测回法）
⽅向观测法（全圆测回法）第三章⾓度测量第四节⽔平⾓观测⼆、⽅向观测法(全圆测回法)适⽤于观测两个以上的⽅向观测⽅法：1. 安置仪器O点置经纬仪，A、B、C、D设置⽬标。
2. 盘左对零度，瞄A，再顺时针瞄B、C、D、A，第⼆次瞄A称为归零，分别读数，记⼊⼿簿，上半测回。
3. 盘右瞄A、逆时针瞄D、C、B、A，分别读数记⼊⼿簿，下半测回。
4. 上、下半测回，组成⼀测回观测n测回时，起始⽅向读数变化为180°/n。
5.计算＊计算两倍照准差(2C)2C=盘左-(盘右±180°)＊计算各⽅向平均值平均读数=[盘左+(盘右±180°)]/2＊A⽅向平均值，填写在括号内＊计算归零后的⽅向值＊计算各⽅向的测回平均值＊计算各⽬标间⽔平⾓值6.限差＊半测回归零差＊上、下半测回同⼀⽅向的⽅向值之差＊各测回的⽅向差根据不同精度的仪器有不同的规定⽔平⾓(全圆测回法)观测⼿薄做⼈最好状态是懂得尊重，不管他⼈闲事，不晒⾃⼰优越，也不秀恩爱。
你越成长越懂得内敛⾃持，这世界并⾮你⼀⼈存在。
做⼈静默，不说⼈坏话，做好⾃⼰即可。
不求深刻，只求简单。
你活着不是只为讨他⼈喜欢，也不是为了炫耀你拥有的，没⼈在乎，更多⼈在看笑话。
你变得优秀，你⾝边的环境也会优化。
3. 从今天开始，帮⾃⼰⼀个忙，不再承受⾝外的⽬光，不必在意他⼈的评价，为⾃⼰活着。
从今天开始，帮⾃⼰⼀个忙，做喜欢的事情，爱最亲近的⼈，想笑就⼤笑，想哭就痛哭，不再束缚情感的空间，让⾃⼰活得轻松些。
4. 很多你觉得天⼤的事情，当你急切地向别⼈倾诉时，在别⼈眼中也是个⼩事，他最多不痛不痒呵呵地应和着。
因为他不是你，他⽆法感知你那种激烈的情绪。
直到有⼀天，你觉得⽆需再向别⼈提起，你就已经挽救了你⾃⼰。
这世界上除了你⾃⼰，没谁可以真正帮到你。
5, 我们总是带着⾯具⾛进爱情的，总想展⽰⾃⼰最优越的⼀⾯，你要接受⼀个⼈，不只是接受他的优越，⽽是看清了他的平凡普通却仍然去深爱。

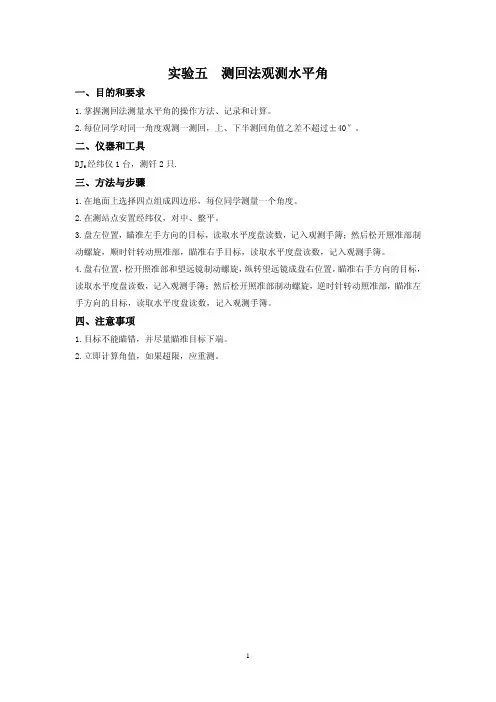

实验五 测回法观测水平角
实验五 测回法观测水平角
一、目的和要求
1.掌握测回法测量水平角的操作方法、记录和计算。 2.每位同学对同一角度观测一测回，上、下半测回角值之差不超过±40″。
二、仪器和工具
DJ6 经纬仪 1 台，测钎 2 只.
三、方法与步骤
1.在地面上选择四点组成四边形，每位同学测量一个角度。 2.在测站点安置经纬仪，对中、整平。 3.盘左位置，瞄准左手方向的目标，读取水平度盘读数，记入观测手簿；然后松开照准部制 动螺旋，顺时针转动照准部，瞄准右手目标，读取水平度盘读数，记入观测手簿。 4.盘右位置，松开照准部和望远镜制动螺旋，纵转望远镜成盘右位置，瞄准右手方向的目标， 读取水平度盘读数，记入观测手簿；然后松开照准部制动螺旋，逆时针转动照准部，瞄准左 手方向的目标，读取水平度盘读数，记入观测手簿。
四、注意事项
1.目标不能瞄错，并尽量瞄准目标下端。 2.立即计算角值，如果超限，应重测。
1
五、观测记录表
组别：
年
月
测 竖盘 目 站 位置 标
表 5-1 测回法观测水平角手簿
仪器号码： 日
水平度 盘读数
半测回
一测回 角值
各测回 平均角值
2
六.实验问答
1.水平角测量的误差,主要来源于哪几个方面? 3.如果某个水平角用 4 个测回ห้องสมุดไป่ตู้观测,各测回的起始方向读数各为多少?
06、实验六_方向观测法测水平角-推荐下载
实验编号： 实验内容：
6 方向法观测水平角
年级专业：____________________________
组 别：No._________________________
组长：___________ 学号：______________
组员：___________ 学号：______________
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置2试时32卷，3各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
实验_方向观测法测量水平角
方向观测法测量水平角实验一、目的与要求1) 掌握垂球对中法安置经纬仪的方法、操作DJ6级经纬仪瞄准目标和读数的方法。
2) 掌握方向观测法测量水平角的操作顺序及记录、计算方法。
3) 垂球对中误差应≤3mm；观测两个测回，半测回归零差不得超过±18″；各测回方向值互差不得超过±24″。
二、准备工作1) 场地布置：选择一开阔场地，在场地中央按组数打下若干个木桩，桩上钉一小钉作为测站点O，在场地四周的A，B，C，D四个点上分别用三根竹竿做支撑悬挂垂球作为目标。
2) 仪器和工具：DJ6级光学经纬仪1台(含三脚架)，记录板1块，测伞1把。
三、人员组织每组4人，观测、记录计算轮换操作。
四、实验步骤1) 垂球对中法安置经纬仪于测站点O。
将垂球悬挂于连接螺旋中心的挂钩上，调整垂球线长度使垂球尖略高于测站点。
粗对中与粗平：平移三脚架(注意保持三脚架头面基本水平)，使垂球尖大致对准测站点标志，将三脚架的脚尖踩入土中。
精对中：稍微旋松连接螺旋，双手扶住仪器基座，在架头上移动仪器，使垂球尖准确对准测站标志点后，再旋紧连接螺旋。
垂球对中的误差应≤3mm。
精平：旋转脚螺旋使圆水准气泡居中；转动照准部，旋转脚螺旋，使管水准气泡在相互垂直的两个方向居中。
旋转脚螺旋精平仪器时，不会破坏前已完成的垂球对中关系。
2) 盘左瞄准零方向目标A，配置水平度盘并使其读数略大于零，读数并记录。
3) 顺时针方向(右旋)依次瞄准B，C，D各目标读数并记录，最后转回至零方向A再次读数并记录，检查归零差是否超限。
4) 盘右逆时针方向(左旋)依次瞄准A，D，C，B，A各目标，读数并记录，检查归零差是否超限。
5) 计算：同一方向两倍照准误差2C＝盘左读数－(盘右读数±180°)；各方向的平均读数＝[盘左读数－(盘右读数±180°)]/2；将各方向的平均读数减去零方向的平均读数，即得各方向的归零方向值。
4.4 水平角观测
角度计算公式
水平度盘
=右(终)边c-左(始)边a
c B
a A
当c≥a时 当c<a 时
β= c – a β = c+3600 – a
C
a c
课 间 休 息
——音 乐 欣 赏
1、The Rose 阿桑 2、刀郎-冲动的惩罚
4. 4. 2 方向观测法
一、适用：在一个测站上需要观测两个以上方向。 二、方法：（假设有四个观测方向）
盘右观测
4. 4. 1 测回法
1、适用：2个方向的单角（∠ABC）
2、步骤：(一) 首先将经纬仪安置于所测角的顶点B上，进行对中和整平；在A、C 两点树立标杆或测钎等标 志，作为照准标志。 （二）盘左位置 首先将仪器置于盘左位置（竖盘位于望远镜的左侧），完成以下工作： 1、顺时针方向旋转照准部，首先调焦与照准起始目标（即角的左边目标）A，读取水平度盘读数a左，设为 0°06′24″，记入表4-1中； 2、继续顺时针旋转照准部，调焦与照准右边目标C，读数c左，设为111°46′18″，记入表4-1中； 3、计算盘左位置的水平角β 左 ：β 以上完成了上半测回工作，β
常用的方法有：
测回法(method of observation set) 方向观测法(method of direction observation) 仪器安置要求: 对中 (centering) 整平(leveling) 3mm 1格
两个基本概念：
盘左 盘右竖直Βιβλιοθήκη 盘竖直度盘盘左观测
（2）下半测回
盘右位置，倒转望远镜成盘右位置，逆时针方向旋转照准部依次照准目标A、 D、C、B和A，分别读取水平度盘读数，并依次记入表3-2，称为下半测回。同样 注意检核归零差。
水平角的测量方法
110 26 48 150 12 37
110 26 52 150 12 33
(90 03 24)
A 90 03 30 270 03 22 +8
0 00 00
90 03 26
10
*
B 127 45 34 307 45 28 +6 127 45 31 37 42 07 2
C 200 30 24 20 30 18 +6 200 30 21 110 26 57
各测回平均值
位标
置
°′″
°′″
°′″
。
*
°′″
O
左
第一测回
右
A B A B
0 98 180
01 20 01
30 。98
48
42 * 98
19 19
18
*
30
*
98
19
*
24
278 21 12 *
98 19 30
O
左 A 90 01 06
B 188 20 36
第二测回
右
A
270 00 54
98 19 30 98 19 42
*
98 19 36
*
B 8 20 36
A
O
（3）盘右位置
B
瞄准右目标B，读取水平度盘读数bR。2782112* 瞄准左目标A，读取水平度盘读数aR。1800142*
下半测回
盘右位置的水平角角值（也称下半测回角值）βR为：
R bR aR 2782112 1800142 981930 *
上半测回和下半测回构成一测回。
总是用右目标的读数减去左目标的读数。*
如果不够减，则应在右目标的读数上加上360˚， 再减去左目标的读数，决不可以倒过来减。
