PC构件吊装施工方案

PC构件吊装施工方案

PC构件吊装施工方案PC(装配式)构件吊装是指利用吊装设备将预制构件进行吊装安装的一种施工方式。

相比于传统现浇方式,PC(装配式)构件吊装具有施工速度快、质量可控、安全可靠等优点。

一、施工准备工作1.1施工人员要全面了解设计图纸和相关施工规范,掌握施工方案、安全措施等内容。

1.2对吊装设备进行检查,确保各项功能正常,安全可靠。

1.3对现场进行认真勘察,确定吊装设备的布置位置、立足点和起重范围,设置合理的施工区域和安全警示标志。

1.4制定安全技术措施和施工方案,明确施工人员的职责分工和应急预案。

二、吊装设备的布置与安装2.1根据构件的规格、重量和吊装高度确定吊装设备的型号和参数,确保吊装设备可以满足施工需求。

2.2根据实际吊装情况,选择合适的吊装索具和固定方法,确保吊装过程中构件的稳定和安全。

2.3检查吊装设备的工作状态和安全保护装置,并进行必要的调整和维护。

2.4对吊装设备进行试运行,确保各项功能正常,吊装操作人员熟悉操作方法。

三、吊装施工的操作流程3.1根据吊装设备的工况要求,进行预热、预演练和信号确认等操作。

3.2按照施工方案,将吊具连接到构件上,并进行必要的固定和校正。

3.3制定起重方案和安全措施,确保吊装施工过程中的稳定和安全。

3.4在吊装过程中,必要时进行信号传递、指挥调度和检查验收。

四、吊装施工的安全措施4.1吊装设备操作人员必须持证上岗,并熟练掌握吊装设备的操作方法和安全规范。

4.2在吊装设备周围设置安全警示标志,禁止无关人员进入施工区域。

4.3定期检查和维护吊装设备,确保其正常工作状态和安全保护装置的有效性。

4.4对吊装索具进行定期检测和维修,确保其安全可靠性。

五、吊装施工的质量控制5.1在吊装设备安装前,对构件进行验收,确保其符合设计要求和质量标准。

5.2在吊装设备操作前,对吊具进行验收,确保其符合安全要求和质量标准。

5.3在吊装过程中,对构件和吊装设备进行监测,确保施工质量和安全。

PC构件吊装施工详解

PC构件吊装施工详解

吊装设备设置要求1、在招标文件中应明确使用PC技术的部位。

在施工单位进行塔吊选型前,应完成施工图的PC转换设计,以便施工单位根据最大吊重和最远端吊重以及作业半径进行塔吊选型;2、对于墙体采用PC技术的项目,在PC转换设计时应与总包单位进行充分沟通,就塔吊附墙点的位置、标高进行确认,确认塔吊附墙部位;3、采用PC预制墙体的,就预制墙体能否满足塔吊锚固的承载力要求进行确认:4、塔吊基础的设计、施工以及安装、拆除等等按照常规进行。

通常来说,单个PC项目要求塔机端部起重量在2吨以上两台或3.5吨的一台来完成吊装任务。

中天机械PC吊装塔机型号基本在160〜350t.m区间,满足PC吊装的载荷要求。

*剪力墙构件吊装施工工艺1.5Jtal.J a!预制剪力墙构件吊装施工工艺1、工艺流程:墙板吊装就位一支撑一校正一支撑加固一浆锚管注浆一墙板连接拼缝注浆。

2、操作工艺:2.1竖向构件吊装应采用慢起、快升、缓放的操作方式。

2.2竖向构件底部与楼面保持20mm空隙,确保灌浆料的流动;其空隙使用1〜10mm不同厚度的垫铁,确保竖向构件安装就位后符合设计标高。

2.3竖向构件吊装前先检查预埋构件内的吊环是否完好无损,规格、型号、位置正确无误,构件试吊时离地不大于0.5m。

起吊应依次逐级增加速度,不应越档操作。

构件吊装下降时,构件根部系好缆风绳控制构件转动,保证构件就位平稳。

2.4构件距离安装面约1.5m时,应慢速调整,调整构件到安装位置;楼地面预留插筋与构件预留注浆管逐根对应,全部准确插入注浆管后,构件缓慢下降;构件距离楼地面约30cm时由安装人员辅助轻推构件或采用撬棍根据定位线进行初步定位;2.5竖向构件就位时,应根据轴线、构件边线、测量控制线将竖向构件基本就位后,利用可调式斜支撑上下连接板通过螺栓和螺母将竖向构件楼面临时固定,竖向构件与楼面保持基本垂直后摘除吊钩。

2.6根据竖向构件平面分割图及吊装图,对竖向构件依次吊装就位,竖向构件就位后应立即安装斜支撑,每竖向构件用不少于2根斜支撑进行固定,斜支撑安装在竖向构件的同一侧面,斜支撑与楼面的水平夹角不应小于60°。

装配式建筑PC构件生产工艺流程

装配式建筑PC构件生产工艺流程

某工业建筑工程有限公司装配式建筑PC构件产线生产流程编制:___________________单位:___________________时间: 2018 年元月5日目录前言 (1)一、PC构件生产线简介 (1)二、PC构件分类 (1)三、建筑部品 (2)第一节、PC生产线制作所需设备 (2)第二节、PC构件生产工艺流程 (2)四、描述与要求 (3)4.1模具模台清理◎ (3)4.2涂刷辅料、模具组装◎ (3)4.3检验(模具组装)◎ (4)4.4安装钢筋骨架及网片◎ (4)4.5布置预埋预留及水电管线安装◎ (5)4.6检验(隐蔽工程验收)◎ (6)4.7检验工装◎ (6)4.8布置保温板、连接件◎ (7)4.10预养护◎ (8)4.11提浆压面◎ (9)4.12养护◎ (9)4.13脱模翻板吊装◎ (10)4.15露骨料冲洗◎ (11)4.16检验、标识◎ (11)4.17自然养护 (12)4.16入库 (12)五、管理规定 (12)六、生产流程 (13)七、相关文件 (14)八、相关记录 (14)前言一、PC构件生产线简介PC是钢筋混凝土预制件的简称,目前,国内的装配式房屋建筑已经成为大势所趋,此种建筑方式更加的标准化、机械化、自动化,pc生产线能够实现住宅预制构件的批量生产,使传统的工地现浇式分散工作,转移到工厂预制加工,然后运输到工地,很大程度的节省了人力物力,也使得建筑流程更加的简洁规范,提高工作效率。

河南PC生产线制作专家—郑州玛纳为您深入讲解PC生产线。

二、PC构件分类预制梁、预制柱、预制外承重墙板、内承重墙板、外挂墙板、预制楼板、预制叠合楼板、预制楼梯、预制内隔墙板、预制阳台板。

三、建筑部品建筑部品是指通过先进的技术将外墙装饰、保温、防水、门窗、管线、集成卫生间、整体橱柜、储物间等室内建筑部品融合在一起,并采用标准化接口、工厂化生产、装配化施工,使墙体在满足承重功能的基础上又取得了更多有效的附加值。

PC构件工艺流程

PC构件工艺流程

PC 部品工艺流程及产污节点图本项目砂石场和筒仓均设置于密闭的生产车间内,水泥、粉煤灰、矿粉等通过散装水泥车运输至厂区后储存于筒仓中。

项目是通过在生产厂房中,单体移动模板的循环传动自动流水线,经过装配预埋配件(包括装饰面层、预埋配件)、钢筋骨架的安装、混凝土的浇筑、振捣、在蒸养窑体内蒸养及预制混凝土部件脱模吊装,再通过成品传动车运到场外成品堆场进行堆放,具体工艺流程图如下:(1)钢筋加工工艺流程说明:N 、S3-1N 送往其他产品生产线注: N :机械加工噪声 S1:废边角料备注:S3-1—废边角料;N-噪声。

图1 钢筋加工工艺流程及产污节点图工艺流程说明:将外购钢线经过拉伸、弯曲和剪切等工段加工成各种产品所需的形状。

此工序产生的三废主要是噪声和废边角料。

(2)叠合板、楼梯等构件生产线工艺流程说明:备注:G4-1—清扫粉尘;G4-2—搅拌粉尘、筒仓粉尘、原料输送投料粉尘以及堆场粉尘;G4-3—天然气锅炉燃烧废气;S4-1—废脱模剂桶;S4-2—废混凝土;N-噪声。

图2 叠合板、楼梯等构件生产工艺及产污流程图混凝土搅拌:不同颗粒大小的砂石通过铲车运送至砂石仓中,通过微机控制系统根据选定的配方进行计量,石子和砂通过密闭的输送带送至搅拌机中,储存于筒库中的水泥、粉煤灰和矿粉等散装物料和缓凝剂通过螺旋机送至搅拌机中,自来水通过放料阀放入搅拌机中。

搅拌机主楼全封闭搅拌,搅拌好的砼通过砼机构输送到布料机内对结构部件进行浇筑。

此工序产生的三废主要是搅拌站搅拌粉尘、筒仓粉尘、原料输送投料粉尘和堆场粉尘。

构件安装:通过清扫机以及人工对模台表面进行清理,清洗干净的台模根据确定的组装模具的位置通过自动标线系统进行划线并借助喷涂机在其表面喷涂脱模剂。

安装模具以及预留预埋件,底层浇注装饰层的混凝土,中间安装保温板,上面安放结构钢筋(钢筋在钢筋加工车间根据板材设计需要进行加工)拼装结构层模具,并在其中对水电管盒等进行预埋。

新型混凝土预制装配技术之NPC构件施工全套工艺详解

新型混凝土预制装配技术之NPC构件施工全套工艺详解

NPC剪力墙构件吊装施工工艺工艺流程:墙板吊装就位→支撑→校正→支撑加固→浆锚管注浆→墙板连接拼缝注浆预制剪力墙构件吊装施工工艺操作工艺:1、竖向构件吊装应采用慢起、快升、缓放的操作方式。

2、竖向构件底部与楼面保持20mm空隙,确保灌浆料的流动;其空隙使用1~10mm不同厚度的垫铁,确保竖向构件安装就位后符合设计标高。

3、竖向构件吊装前先检查预埋构件内的吊环是否完好无损,规格、型号、位置正确无误,构件试吊时离地不大于0.5m。

起吊应依次逐级增加速度,不应越档操作。

构件吊装下降时,构件根部系好缆风绳控制构件转动,保证构件就位平稳。

4、构件距离安装面约1.5m时,应慢速调整,调整构件到安装位置;楼地面预留插筋与构件预留注浆管逐根对应,全部准确插入注浆管后,构件缓慢下降;构件距离楼地面约30cm时由安装人员辅助轻推构件或采用撬棍根据定位线初步定位;5、竖向构件就位时,应根据轴线、构件边线、测量控制线将竖向构件基本就位后,利用可调式斜支撑上下连接板通过螺栓和螺母将竖向构件楼面临时固定,竖向构件与楼面保持基本垂直后摘除吊钩。

6、根据竖向构件平面分割图及吊装图,对竖向构件依次吊装就位,竖向构件就位后应立即安装斜支撑,每竖向构件用不少于2根斜支撑进行固定,斜支撑安装在竖向构件的同一侧面,斜支撑与楼面的水平夹角不应小于60°。

1)将地面预埋的拉接螺栓进行清理,清除表面包裹的塑料薄膜及迸溅的水泥浆等,露出连接丝扣;将构件上套筒清理干净,安装螺杆。

注意螺杆不要拧到底,与构件表面空隙约30mm;2)安装斜向支撑:将撑杆上的上下垫板沿缺口方向分别套在构件上及地面上的螺栓上。

安装时应先将一个方向的垫板套在螺杆上,然后转动撑杆,将另一方向的垫板套在螺杆上;3)将构件上的螺栓及地面预埋螺栓的螺母收紧。

同时应查看构件中预埋套筒及地面预埋螺栓是否有松动现象,如出现松动,必须进行处理或更换;4)转动斜撑,调整构件初步垂直;松开构件吊钩,进行下一块构件吊装。

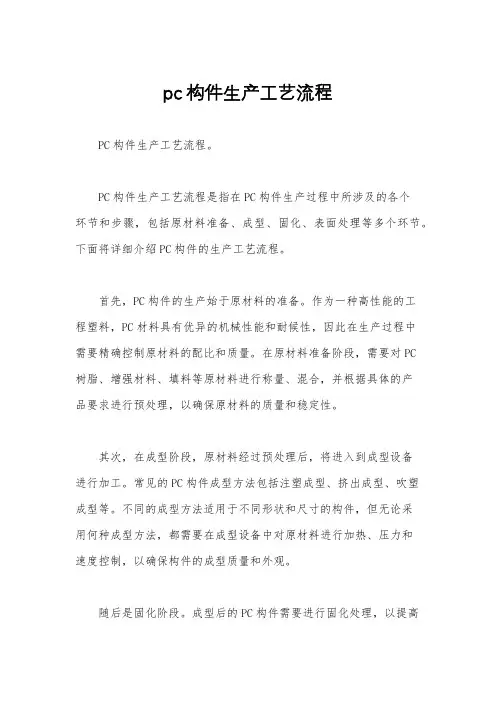

pc构件生产工艺流程

pc构件生产工艺流程

pc构件生产工艺流程PC构件生产工艺流程。

PC构件生产工艺流程是指在PC构件生产过程中所涉及的各个环节和步骤,包括原材料准备、成型、固化、表面处理等多个环节。

下面将详细介绍PC构件的生产工艺流程。

首先,PC构件的生产始于原材料的准备。

作为一种高性能的工程塑料,PC材料具有优异的机械性能和耐候性,因此在生产过程中需要精确控制原材料的配比和质量。

在原材料准备阶段,需要对PC树脂、增强材料、填料等原材料进行称量、混合,并根据具体的产品要求进行预处理,以确保原材料的质量和稳定性。

其次,在成型阶段,原材料经过预处理后,将进入到成型设备进行加工。

常见的PC构件成型方法包括注塑成型、挤出成型、吹塑成型等。

不同的成型方法适用于不同形状和尺寸的构件,但无论采用何种成型方法,都需要在成型设备中对原材料进行加热、压力和速度控制,以确保构件的成型质量和外观。

随后是固化阶段。

成型后的PC构件需要进行固化处理,以提高其机械性能和尺寸稳定性。

固化过程中,构件将被置于恒温恒湿的环境中,通过加热和冷却来控制PC材料的分子结构和内部应力,从而使构件达到设计要求的性能指标。

最后是表面处理。

PC构件的表面处理通常包括喷涂、印刷、电镀等工艺,以增强构件的耐候性、美观性和功能性。

在表面处理过程中,需要对构件进行表面清洁、打磨、涂装等操作,确保构件的表面质量和附着力。

总的来说,PC构件的生产工艺流程涉及原材料准备、成型、固化和表面处理等多个环节和步骤。

通过精确控制每个环节的工艺参数和质量要求,可以确保PC构件的生产质量和稳定性,满足客户的需求和要求。

pc构件施工工艺

pc构件施工工艺

pc构件施工工艺施工工艺是指在PC构件施工过程中,根据设计要求和技术规范,采取的各项措施和方法。

正确选择和应用施工工艺,能够提高工程质量、保证施工进度,并确保施工过程的安全可靠。

下面将分析PC构件施工工艺的各个方面。

一、构件制作工艺1. 模具制作:制作PC构件的第一步是制作模具。

模具应采用优质材料制作,具有良好的刚度和耐用性。

模具的加工精度要求高,以保证构件表面的平整度。

2. 预应力张拉:PC构件采用预应力钢筋进行增强,能够增加构件的承载能力和抗裂性。

预应力张拉是将预应力钢筋通过张拉设备进行张拉,使其产生一定的预应力力值,然后将预应力钢筋与混凝土一起共同工作。

3. 混凝土灌注:在预应力钢筋张拉之后,进行混凝土灌注。

灌注时应注意混凝土的均匀性和浇筑速度,以及防止混凝土中空、孔洞的产生。

4. 养护:构件灌注后,需要进行养护。

养护期间应控制养护温度和湿度,以保证混凝土的早期强度发展。

二、构件连接工艺1. 单元构件的连接:在施工现场对PC构件进行拼装时,需要采用合适的连接工艺。

常用的连接方式有悬挂脚手架连接、焊接连接和搭接连接等。

2. 预制构件与现浇构件的连接:在PC构件施工中,有时需要将预制构件与现浇构件进行连接。

这需要采用可靠的连接工艺,如搭接连接、钢筋连接或预埋连接等。

三、构件安装工艺1. 构件运输:在将PC构件从生产厂家运送到施工现场时,需要选用合适的运输工具,并采取稳固的固定措施,以防止构件在运输途中发生损坏。

2. 构件吊装:PC构件大多采用吊装的方式进行安装。

吊装工艺要求合理安排吊装顺序,选用适当的吊装工具和吊装方式,确保构件的安全吊装。

3. 构件定位和调整:在吊装过程中,需要精确控制构件的位置和姿态,以保证构件在安装过程中的准确性。

四、施工质量控制工艺1. 构件尺寸和几何形状的控制:施工过程中,需要通过严格控制模具尺寸、预应力张拉工艺和混凝土灌注工艺等环节,来保证构件的尺寸和几何形状满足设计要求。

PC预制构件工艺流程及设备

PC预制构件工艺流程及设备

PC预制构件工艺流程及配套设备一、常见的房屋混凝土预制构件A.叠合楼板 F.夹心三明治墙(剪力墙)B.空心楼板 G.柱C.实心楼板 H.梁D.叠合双面墙 I.阳台E.实心墙(剪力墙) J.楼梯二、PC构件生产工艺流程安排PC构件产生的一般工艺流程为:首先,脱模后的空模具经滚轮架线和码垛机运输到指定位置进行模具清理,经清理机除去混凝土残渣等杂物后,空模具被运送到模具划线机工作位置,模具划线机根据构件特征信息进行数控划线工作以确定侧模、窗模以及预埋件等的安装位置。

之后,经滚轮架线空模具依次被移至指定位置,进行侧模的安装和脱模剂的喷涂,为后续的浇筑工作进行准备。

在混凝土浇筑前,需要根据构件型号在空模具上布置满足要求的钢筋以及吊环等埋件。

在混凝土的浇筑和振捣设备上,空模具经混凝土浇注和振捣后,被转运到下一工作位置进行构件表面压平修饰。

压平修饰后,模具被运送到码垛机等待下一步的蒸汽养护工作。

码垛机将运送来的待蒸养构件按照一定的次序依次送入立体蒸养室进行蒸汽养护。

在一定的温度和湿度条件下,达到蒸养时间的构件连同模具被码垛机运送到模具脱模设备上进行脱模,至此,构件的生产完成一个工作循环。

生产线工艺流程图如下图所示。

生产工艺流程图三、PC构件环形生产线的组成依据生产工艺流程PC构件生产线由若干工位组成,包括:模具清理工位、模具划线工位、侧模安装工位、喷脱模剂工位、钢筋埋件工位、混凝土浇筑振捣工位、表面修饰工位、蒸养工位、脱模工位。

在模具划线机工作之前,首先空模具要在模具清理工位上进行混凝土残渣清理工作,为模具划线做准备;模具划线工位通过数控模具划线机根据图纸要求将构件的外轮廓及特征用划线的方式划到钢制模板上,为下一步模具安装提供安装基准;侧模安装工位将根据所画线条基准安装模具条,为混凝土浇筑做准备。

四、预制构件的生产方式(一)固定模式这是一种传统的制造预制构件方法,模台固定于地面,工人或设备围绕工作台生产,生产灵活性大,兼容性较好、适合各种不同形状的构件。

装配式建筑吊装施工—PC构件吊装工艺流程

装配式建筑吊装施工—PC构件吊装工艺流程

PC构件在运输过程中应注意:PC预制外墙板若采用竖立式放置运输,倾角应大于80°,与车接触部位垫软布。

其余楼梯、阳台板等构件可采用平放,叠放层数不大于四层。

运输过程中应对PC构件进行护角保护;当构件到达现场应该检查构件外观质量是否存在缺陷,检查构件是否超出允许偏差的范围。

将构件吊运至现场堆放区,预制墙板竖直靠放,倾斜度保持在5度至10度之间。

其余预制构件水平叠放,下面垫方木,方木两端距端头300~400mm,端木间距大于3.6m在中间加一根方木。

堆垛应分型号,每垛不超过5层,堆垛之间应设宽度0.8m-1.2m的通道。

PC构件吊装工艺:1. 弹轴线及PC构件控制线,每层轴线误差小于2mm,检查定位钢筋,其位置偏移不大于10mm,标高引测,每层高程误差小于2mm,总高度高程误差小于1mm,放置标高控制垫块,墙体长度大于1.5米的设置分仓缝,保证灌浆料能均匀灌满所有套筒。

2. 扫面构件上二维码确定构件名称及位置,吊装前将现场及构件钢筋调直,安装外墙板与与斜撑相连的CP90钢板环。

3. 先将吊环螺栓拧入PC 板上口预埋套筒内,挂好吊钩,PC板下端垫木方或橡胶垫。

正式吊装前,应进行试吊,首先将构件吊起离开地面200~300mm 后,停止提升,检查塔吊的刹车等性能、吊具、索具是否可靠,确认无误方可进行正式吊装工序。

4. PC外墙通过吊具起吊平稳后再匀速转动吊臂,靠近建筑物后由吊装工人用钩子接住缆风绳后,将构件拉到安装位置的上方并使其缓缓下降。

5. 当PC 外墙下降到位之后,吊装工人将PC 板上的孔洞对准下层预留好的露出钢筋,稳稳地插入孔洞内,然后将PC 板落在初步安装位置,整个过程钢丝绳不可以脱钩,紧接着将斜拉杆扣在PC板的锚固件上。

6. 墙体调整:待墙板吊装就位后,根据预先放好的楼层控制线,通过底部可调整斜拉杆旋入与旋出,首先确定好墙体在室内外方向的位置及垂直度。

2米高度垂直度误差不得超过5毫米。

PC预制构件生产施工方案

PC预制构件生产施工方案

PC预制构件生产施工方案一、项目概述近年来,预制构件在建筑施工中得到越来越广泛的应用,主要包括混凝土梁、柱、板、墙等。

预制构件具有工厂化生产、质量稳定、施工速度快等优势,能够大幅度缩短项目工期,提高施工效率,降低施工成本,因此被越来越多的建筑企业所接受并应用。

本项目是以XX建筑企业为例,制定一份PC预制构件生产施工方案,旨在降低施工成本,提高工程质量和效率。

二、项目组成1.预制构件生产设备为保证生产效率和质量稳定,项目将配置先进的预制构件生产设备,包括搅拌机、模具、电气控制设备等。

2.原材料准备项目需提前采购好混凝土、钢筋、模具等原材料,并对材料进行检验,确保质量符合要求。

3.生产流程(1)混凝土配料:按照工程所需,精确掌握混凝土配料比例和水灰比等参数,确保混凝土质量稳定。

(2)模具制作:根据施工图纸要求,制作模具,保证构件尺寸精准。

(3)混凝土浇筑:将准备好的混凝土从搅拌机输送至模具,利用振动设备进行振捣,确保混凝土密实性。

(4)养护:根据混凝土配方和现场环境,制定合理的养护方案,保证混凝土强度的提高。

(5)脱模:待混凝土强度达到要求后,拆卸模具,取出预制构件。

4.施工方案组织为了保证施工顺利进行,项目在施工前制定详细的施工方案,包括施工工艺、节点控制、安全防护等,确保施工各项工作有序进行。

三、施工要点与注意事项1.质量管理(1)严格按照混凝土配料比例控制材料用量,确保混凝土品质优良。

(2)加强对原材料的检验,确保其质量符合要求。

(3)加强对模具制作的管理,确保构件尺寸精准。

(4)养护过程中,要定期测量混凝土强度,确保其达到设计强度要求。

2.安全防护(1)生产设备、工具要定期检查,确保设备运行安全。

(2)工作人员必须穿戴符合要求的劳保用品,严禁私自操作设备。

(3)对生产现场进行规范管理,设置安全警示标识。

3.进度控制制定合理的生产计划,严格按照计划进行生产,确保施工进度符合工期要求。

4.施工质量控制(1)建立质量检验机制,制定详细的检查标准,对混凝土、模具和构件进行质量检验。

装配式建筑吊装施工—PC构件吊装工艺流程

装配式建筑吊装施工—PC构件吊装工艺流程

PC构件在运输过程中应注意:PC预制外墙板若采用竖立式放置运输,倾角应大于80°,与车接触部位垫软布。

其余楼梯、阳台板等构件可采用平放,叠放层数不大于四层。

运输过程中应对PC构件进行护角保护;当构件到达现场应该检查构件外观质量是否存在缺陷,检查构件是否超出允许偏差的范围。

将构件吊运至现场堆放区,预制墙板竖直靠放,倾斜度保持在5度至10度之间。

其余预制构件水平叠放,下面垫方木,方木两端距端头300~400mm,端木间距大于3.6m在中间加一根方木。

堆垛应分型号,每垛不超过5层,堆垛之间应设宽度0.8m-1.2m的通道。

PC构件吊装工艺:1. 弹轴线及PC构件控制线,每层轴线误差小于2mm,检查定位钢筋,其位置偏移不大于10mm,标高引测,每层高程误差小于2mm,总高度高程误差小于1mm,放置标高控制垫块,墙体长度大于1.5米的设置分仓缝,保证灌浆料能均匀灌满所有套筒。

2. 扫面构件上二维码确定构件名称及位置,吊装前将现场及构件钢筋调直,安装外墙板与与斜撑相连的CP90钢板环。

3. 先将吊环螺栓拧入PC 板上口预埋套筒内,挂好吊钩,PC板下端垫木方或橡胶垫。

正式吊装前,应进行试吊,首先将构件吊起离开地面200~300mm 后,停止提升,检查塔吊的刹车等性能、吊具、索具是否可靠,确认无误方可进行正式吊装工序。

4. PC外墙通过吊具起吊平稳后再匀速转动吊臂,靠近建筑物后由吊装工人用钩子接住缆风绳后,将构件拉到安装位置的上方并使其缓缓下降。

5. 当PC 外墙下降到位之后,吊装工人将PC 板上的孔洞对准下层预留好的露出钢筋,稳稳地插入孔洞内,然后将PC 板落在初步安装位置,整个过程钢丝绳不可以脱钩,紧接着将斜拉杆扣在PC板的锚固件上。

6. 墙体调整:待墙板吊装就位后,根据预先放好的楼层控制线,通过底部可调整斜拉杆旋入与旋出,首先确定好墙体在室内外方向的位置及垂直度。

2米高度垂直度误差不得超过5毫米。

pc构件生产工艺流程

pc构件生产工艺流程

pc构件生产工艺流程PC构件生产工艺流程PC构件是一种常用的塑料构件,广泛应用于电子设备、家电、汽车、医疗器械等领域。

下面将介绍PC构件的生产工艺流程。

首先,准备原料。

PC构件的主要原料是聚碳酸酯(PC)树脂。

PC树脂是一种高分子聚合物,具有优良的物理性能和加工性能。

在生产前,需要准备合格的PC树脂颗粒。

其次,进行原料预处理。

将准备好的PC树脂颗粒进行烘干处理,以去除其中的水分和杂质。

烘干温度通常在120℃左右,时间根据树脂种类和含水率而定。

然后,将烘干后的PC树脂颗粒送入注塑机。

注塑机是一种设备,用于将塑料熔化,并通过模具注入到特定形状的模腔中,以制造PC构件。

在注塑过程中,需要控制好温度、压力和注射速度等参数,以确保产品质量。

接下来,进行冷却和成型。

在注塑过程中,熔化的PC树脂会快速冷却,并在模具中形成所需的形状。

冷却时间通常约为几十秒到几分钟不等,取决于构件的大小和厚度。

然后,进行脱模。

当PC构件冷却后,将模具打开,并将构件从模腔中取出。

脱模时需要注意避免构件变形或损坏。

对于一些复杂的构件,可能需要使用释模剂或其他辅助措施来帮助脱模。

最后,进行后处理。

对于一些PC构件,可能需要进行后续的加工和处理。

比如,去除边角余料、打磨表面、喷涂涂层等。

这些工艺可以提高构件的质量和外观。

综上所述,PC构件的生产工艺流程包括准备原料、原料预处理、注塑成型、冷却成型、脱模和后处理等环节。

每个环节都需要严格控制参数和操作,以确保产品的质量和性能。

PC构件的生产工艺流程也可以根据实际情况进行调整和优化,以满足不同产品的需求。

PC预制构件制作及安装操作指引

PC预制构件制作及安装操作指引

PC预制构件制作及安装操作指引1.简介随着建筑工程的快速发展,PC预制构件在建筑领域中扮演着越来越重要的角色。

本文档将详细介绍PC预制构件的制作过程以及安装操作指引。

2.PC预制构件制作2.1设计阶段在进行PC预制构件的制作之前,首先需要进行设计阶段的工作。

设计师需要根据建筑的需求和要求进行设计,并绘制出详细的施工图纸。

2.2材料准备制作PC预制构件所需的材料包括水泥、沙子、石子、钢筋等。

根据设计图纸中的要求,采购相应的材料,并确保其符合质量要求。

2.3模具制作制作PC预制构件所需的模具需要经过精确的处理和制作。

根据设计图纸中的尺寸和形状要求,制作相应的模具,并确保其质量和尺寸的准确性。

2.4混凝土浇筑在进行PC预制构件制作之前,需要将混凝土的配比准备好。

根据设计要求和材料的性能,调整混凝土的配比,并进行搅拌。

然后,将混凝土倒入制作好的模具中,并采取振动处理,确保混凝土的密实性。

2.5浇注养护完成混凝土浇注后,需要进行养护工作。

根据混凝土的特点和养护要求,采取适当的养护措施,如喷水、覆盖塑料薄膜等,以保证混凝土的强度和质量。

3.PC预制构件安装3.1准备工作在进行PC预制构件的安装之前,需要进行相关的准备工作。

首先,根据设计图纸确定PC预制构件的安装位置和数量。

然后,检查施工现场的平整度和基础条件,并进行必要的修整和处理。

3.2组装构件在进行PC预制构件的安装之前,需要将构件进行组装。

根据设计图纸确定构件的拼接方式和方法,进行相应的组装工作。

确保构件之间的连接牢固可靠,并进行必要的调整和矫正。

3.3安装建筑在完成构件的组装工作后,可以开始进行构件的安装工作。

根据设计图纸和施工方案,将构件按照顺序进行安装。

在安装过程中,需要注意构件的水平度和垂直度,并进行必要的调整和修正。

3.4确保质量在进行PC预制构件的安装工作之后,需要进行质量的检查和验收工作。

根据设计图纸和施工规范,对安装的构件进行检查,并进行必要的质量评定和验收。

PC预制构件施工方案

PC预制构件施工方案

PC预制构件施工方案一、项目概述PC预制构件(Prefabricated Concrete,以下简称PC)是指在工地或者工厂预先制作好的具有一定标准尺寸和形状的混凝土构件,应用于建筑施工中。

相比传统的现场浇筑,PC具有质量可控、施工周期短、成本控制好等优势,逐渐被广泛应用于各类建筑项目中。

二、施工要求1.基地准备:PC施工前需要对施工基地进行准备和清理,确保基地平整、无障碍物和碎石等,以保证后续施工的顺利进行。

2.材料准备:PC施工需要提前准备好各类相关材料,包括混凝土、脱模剂、钢筋、土工材料等。

3.工具设备:施工过程中需要准备一些常用的施工工具和设备,如起重机、塔吊、自卸车、挖掘机等,以保证施工效率。

4.现场安全:施工过程中需要统一安排专人负责安全管理工作,严格遵守相关安全操作规程,保证施工人员的人身安全。

三、施工步骤1.基础施工:首先对施工基础进行施工,包括地基的处理、基础的浇筑和养护等工序,保证基础的稳定和强度。

2.PC构件制作:根据设计图纸和要求,将预制工厂制作好的PC构件运送到施工现场。

在装配PC构件前需按照要求进行检查和验收,确保其质量符合标准。

3.PC构件吊装:使用起重机将PC构件吊装到指定位置,按照设计要求调整好构件位置和水平度,然后使用临时支撑进行支撑固定。

4.PC构件连接:对于需要连接的构件,需在构件上打孔或者安装连接件,然后进行焊接或者螺栓连接。

5.PC构件加固:对于大型或者承受特殊荷载的构件,需进行加固处理,包括加装钢筋、注浆等工序,以增强其受力能力。

6.现浇混凝土:对于需要做现浇的部分,如柱子、墙体等,需在PC 构件上加固预埋钢筋,并进行现浇混凝土工艺,同时做好养护工作。

7.PC构件管理:施工过程中需对每个PC构件进行记录和管理,包括编号、测量尺寸、质量检查等,以确保施工质量和可追溯性。

四、施工注意事项1.PC构件起吊时需严格控制起吊点的位置和吊装时机,以避免构件失稳和损坏。

pc预制构件施工方案

pc预制构件施工方案

pc预制构件施工方案施工方案简介:本文旨在介绍PC预制构件施工方案,涵盖了施工流程、施工准备、施工要点以及注意事项等内容。

通过本方案的实施,旨在确保预制构件施工的安全性、质量和效率。

一、施工流程1. 运输与搬运:- 准备合适的运输车辆及搬运设备;- 确定合适的运输路线并进行路况评估;- 保证构件的安全固定和防止碰撞。

2. 构件安装:- 按照施工图纸要求,进行准确定位和放置;- 使用合适的安装工具和设备进行构件的固定。

3. 焊接与连接:- 确保预制构件的准确对接,并进行严密的焊接;- 检查焊缝的质量和强度是否符合要求。

4. 灌浆与固定:- 对预制构件进行灌浆,确保与周围结构的紧密连接;- 确保灌浆材料的配比与浆液流动性。

5. 补充与修整:- 对施工过程中可能出现的缺陷或损坏进行补充与修整,确保构件的外观质量。

二、施工准备1. 施工人员:- 配备经验丰富的施工人员;- 按照施工工艺要求培训施工人员。

2. 施工材料与设备:- 准备优质的预制构件及配套材料;- 确保施工所需设备的完好与准备充足。

3. 施工现场:- 确定施工现场的合理布局;- 配备必要的安全措施和施工标识。

三、施工要点1. 质量控制:- 按照相关标准要求,进行质量检测与控制;- 确保施工过程中的质量记录,如焊接记录、灌浆记录等。

2. 安全施工:- 制定安全管理制度,并进行专项培训;- 配备合适的个人防护装备,并定期检查和更新。

3. 施工进度控制:- 制定详细的施工计划,并及时跟进进度;- 定期召开施工进度会议,协调解决施工中的问题。

四、注意事项1. 环境保护:- 施工过程中,应注意保护环境,防止污染和资源浪费;- 进行施工所产生的废弃物分类处理和合理利用。

2. 施工资料管理:- 对施工图纸、合同文件等进行规范管理和妥善保存;- 合理组织施工资料,便于施工过程中的查阅和使用。

3. 预制构件质量检验:- 进行预制构件的质量检验,确保施工所使用的构件符合相关要求; - 对不合格的构件及时进行处理和更换。

pc混凝土预制构件的制作与生产工艺

pc混凝土预制构件的制作与生产工艺

pc混凝⼟预制构件的制作与⽣产⼯艺pc混凝⼟预制构件的制作与⽣产⼯艺第⼀节PC外墙板预制技术产品概况PC外墙板板厚有160mm、180 mm等,由于外饰⾯砖及窗框在预制过程中完成,在现场吊装后只需安装窗扇及玻璃即可,这样给现场施⼯提供了很⼤⽅便,但同时也给构件⽣产提出了很⾼要求,是对⽣产⼯艺和⽣产技术的⼀次新挑战。

PC外墙板预制技术的难点及关键(1) PC外墙板⾯砖与混凝⼟⼀次成型,因此保证⾯砖的铺贴质量是产品质量控制的关键;(2) PC外墙板窗框预埋在构件⾥,因此采取适当的定位和保护措施是保证产品质量的重点;(3) 由于⾯砖、窗框、预埋件及钢筋等在混凝⼟浇捣前已布置好,因此对混凝⼟振捣提出了很⾼的要求,是⽣产过程控制的重点;(4) 由于PC外墙板厚度⽐较薄,侧向刚度⽐较差,对堆放及运输要求⽐较⾼,因此产品保护也是质量控制的重点;(5) 要保证PC外墙板的⼏何尺⼨和尺⼨变化,钢模设计也是⽣产技术的关键。

PC外墙板⽣产⼯艺的确定PC外墙板的⽣产布置在⼚内的西侧场地进⾏,根据⽣产进度需要直排布置6个⽣产模位。

蒸汽管道利⽤原有的外线路,同时根据⽣产模位的位置进⾏布置。

构件蒸养脱模后直接吊⾄翻转区翻转竖⽴后堆放。

钢筋加⼯成型在钢筋车间内进⾏,钢筋⾻架在⽣产模位附近场地绑扎。

混凝⼟由⼚搅拌站供应。

PC外墙板模板主要采⽤钢模,钢筋加⼯成型后整体绑扎,然后吊到模板内安装,混凝⼟浇筑后进⾏蒸汽养护。

⽣产过程中的模板清洁、钢筋加⼯成型、⾯砖粘贴、窗框安装、预埋件固定、混凝⼟施⼯及蒸汽养护、拆模搬运等⼯序均采⽤⼯⼚式流⽔施⼯,每个⼯种都由相对少数固定的娴熟⼯⼈操作实施。

PC外墙板⽣产⼯艺流程详图如下:PC外墙板⽣产⼯艺流程图第⼆节模具设计与组装技术(1) 模具设计根据建筑变化的需要及安装位置的不同,PC外墙板的尺⼨形状变化较为复杂,同时对墙板的外观质量和外形尺⼨的精度要求也很⾼,外形尺⼨的长度和宽度误差均不得⼤于3mm,弯曲也应⼩于3mm。

pc混凝土预制构件的制作与生产工艺

pc混凝土预制构件的制作与生产工艺

pc混凝土预制构件的制作与生产工艺第一节PC外墙板预制技术产品概况PC外墙板板厚有160mm、180 mm等,由于外饰面砖及窗框在预制过程中完成,在现场吊装后只需安装窗扇及玻璃即可,这样给现场施工提供了很大方便,但同时也给构件生产提出了很高要求,是对生产工艺和生产技术的一次新挑战。

PC外墙板预制技术的难点及关键(1) PC外墙板面砖与混凝土一次成型,因此保证面砖的铺贴质量是产品质量控制的关键;(2) PC外墙板窗框预埋在构件里,因此采取适当的定位和保护措施是保证产品质量的重点;(3) 由于面砖、窗框、预埋件及钢筋等在混凝土浇捣前已布置好,因此对混凝土振捣提出了很高的要求,是生产过程控制的重点;(4) 由于PC外墙板厚度比较薄,侧向刚度比较差,对堆放及运输要求比较高,因此产品保护也是质量控制的重点;(5) 要保证PC外墙板的几何尺寸和尺寸变化,钢模设计也是生产技术的关键。

PC外墙板生产工艺的确定PC外墙板的生产布置在厂内的西侧场地进行,根据生产进度需要直排布置6个生产模位。

蒸汽管道利用原有的外线路,同时根据生产模位的位置进行布置。

构件蒸养脱模后直接吊至翻转区翻转竖立后堆放。

钢筋加工成型在钢筋车间内进行,钢筋骨架在生产模位附近场地绑扎。

混凝土由厂搅拌站供应。

PC外墙板模板主要采用钢模,钢筋加工成型后整体绑扎,然后吊到模板内安装,混凝土浇筑后进行蒸汽养护。

生产过程中的模板清洁、钢筋加工成型、面砖粘贴、窗框安装、预埋件固定、混凝土施工及蒸汽养护、拆模搬运等工序均采用工厂式流水施工,每个工种都由相对少数固定的娴熟工人操作实施。

PC外墙板生产工艺流程详图如下:PC外墙板生产工艺流程图第二节模具设计与组装技术(1) 模具设计根据建筑变化的需要及安装位置的不同,PC外墙板的尺寸形状变化较为复杂,同时对墙板的外观质量和外形尺寸的精度要求也很高,外形尺寸的长度和宽度误差均不得大于3mm,弯曲也应小于3mm。

这些都给模具设计和制作增加了难度,要求模板在保证一定刚度和强度的基础上,既要有较强的整体稳定性,又要有较高的表面平整度,并且容易安装和调整,适应不同外形尺寸PC外墙板生产的需要。

PC装配式结构施工组织预制构件吊装

PC装配式结构施工组织预制构件吊装

PC装配式结构施工组织预制构件吊装PC(Precast Concrete)装配式结构施工组织预制构件吊装是指在建筑施工过程中,使用预先制作好的混凝土构件进行装配和安装。

该施工方式具有工期短、质量可控、节能环保等优点,因此在现代建筑施工中得到广泛应用。

下面将详细介绍PC装配式结构施工组织预制构件吊装的流程和注意事项。

首先,在进行PC装配式结构施工组织预制构件吊装之前,需要进行吊装方案的编制。

吊装方案的编制包括吊装工艺的确定和吊装设备的选择。

吊装工艺的确定需要考虑到预制构件的尺寸、重量、吊装高度等因素,以确定吊装方式、吊装点的位置和安全措施。

吊装设备的选择需要根据预制构件的重量和尺寸,选择适当的吊装设备,如起重机、塔吊、桁架吊等。

其次,在进行吊装之前,需要进行现场准备工作。

首先,要组织施工人员进行安全培训,提高他们的吊装技能和安全意识。

其次,要检查吊装设备的工作状态和安全性能,确保吊装设备符合使用要求,并进行必要的维护保养工作。

最后,在吊装现场进行周边的安全防护措施,如设置警示标志、拉起警示线等,确保吊装过程中人员的安全。

然后,进行预制构件的吊装作业。

吊装预制构件前,需要对预制构件进行检查,包括尺寸、质量、强度等方面的检验,确保预制构件的质量符合要求。

吊装预制构件时,需要按照预定的吊装方案进行操作,确保吊装过程中的安全和稳定。

在吊装的过程中,要注意保持吊装设备的稳定,防止预制构件下摆或摇晃,避免发生意外事故。

最后,进行吊装后的整理和验收工作。

吊装完成后,需要对吊装设备进行检查和整理,清理现场并退回预制构件的存放位置。

同时,还需要对吊装过程中发现的问题进行整理和记录,以便后续进行有关质量和安全的改进。

最后,进行预制构件的验收工作,包括对预制构件的尺寸、表面质量、连接接头等进行检查,确保预制构件的安装质量符合要求。

总之,PC装配式结构施工组织预制构件吊装是一项复杂的工作,需要进行详细的准备工作和严格的操作控制。
