金属材料的显微组织观察(PPT51页)
金属材料显微组织图谱
金属材料显微组织图谱(共42个图谱)图谱01、不锈钢中的位错线：图谱02、铁碳合金的室温平衡组织(0.01%C )：（纯铁的室温平衡组织）铁素体 w ww .b zf x w .c om铁素体+珠光体图谱04、铁碳合金的室温平衡组织(0.77%C )：（T8钢的室温平衡组织）珠光体w ww .b zf xw .c om珠光体+二次渗碳体图谱06、球状珠光体：（T12钢的球化退火组织）球状珠光体w ww .b zf xw .c om图谱07、灰口铸铁的组织(一)：（灰口铸铁的显微组织）铁素体+片状石墨 铁素体+珠光体+片状石墨 珠光体+片状石墨图谱08、灰口铸铁的组织(二)：铁素体和团絮状石墨w ww .b zf xw .c om图谱09、灰口铸铁的组织(三)：铁素体和球状石墨图谱10、陶瓷在室温下的组织：w ww .b zf xw .c om图谱11、W18Cr4V钢离子氮碳共渗+离子渗硫复合处理渗层组织：图谱12、共晶合金组织的形态：w ww .b zf xw .c om图谱13、亚共晶合金组织的形态：图谱14、过共晶合金组织的形态：w ww .b z f xw .c om图谱15、共析钢的室温组织：图谱16、共晶白口铸铁室温平衡组织：图谱17、亚共晶白口铸铁室温平衡组织：w ww .b zf xw .c om图谱18、过共晶白口铸铁室温平衡组织：图谱19、珠光体型组织：图1 珠光体 放大3800倍图2 索氏体 放大8000倍w w w .b z f xw .c om图3 屈氏体 放大8000倍图谱20、上贝氏体形态：图1 光学显微照片 放大500倍图2 电子显微照片 放大5000倍w ww .b zf xw .c om图谱21、下贝氏体形态：图1 光学显微照片 放大500倍图2 电子显微照片 放大12000倍图谱22、低碳马氏体的组织形态：w ww .b zf xw .c om图谱23、高碳马氏体的组织形态：图谱24、铸锭结构：(1) 细晶区； (2)柱状晶区； (3)等轴晶区w ww .b z f xw .c om图谱25、回火索氏体：图谱26、低碳钢渗碳缓冷后的显微组织：图谱27、38CrMoAl 钢氮化层的显微组织：w ww .b zf x w .c om图谱28、球墨铸铁的显微组织：图谱29、蠕墨铸铁的显微组织：图谱30、可锻铸铁的显微组织：w ww .b z f xw .c om图谱31、ZL102合金的铸态组织(一)：未变质处理图谱32、ZL102合金的铸态组织(二)：变质处理后w ww .b zf xw .c om图谱33、铜锌合金的显微组织(一)：单相黄铜图谱34、铜锌合金的显微组织(二)：双相黄铜w ww .b zf xw .c om图谱35、Ti-6Al-4V 合金时效处理后的显微组织：图谱36、GCr15钢淬火、回火后的显微组织：w w w .b zf x w .c om图谱37、ZChSnSb11-6轴承合金的显微组织：图谱38、高速钢淬火、回火后的组织：（）w ww .b z f xw .c om图谱39、钨纤维铜基复合材料中的裂纹在铜中扩展受阻：图谱40、碳纤维环氧树脂复合材料断裂时纤维断口电子扫描照片：图谱41、韧性断裂断口：（韧窝）w ww .b zf xw .c om图谱42、脆性断裂断口：（河流花样）（全文完）w ww .b zf xw .c om。
常用金属材料的显微组织观察
工程材料学实验（常用金属材料的显微组织观察）何艳玲编写机电工程学院材料系常用金属材料的显微组织观察一、实验目的1．观察各种常用合金钢，有色金属和铸铁的显微组织。
2．分析这些金属材料的组织和性能的关系及应用。
二、概述1．几种常用合金钢的显微组织合金钢依合金元素含量的不同，可分为三种：合金元素总量小于5％的称为低合金钢；合金元素为5～10％的称为中合金钢；合金元素大于10％的称为高合金钢。
1）一般合金结构钢、合金工具钢都是低合金钢。
由于加入合金元素，铁碳相图发生一些变动，但其平衡状态的显微组织与碳钢的显微组织并没有本质的区别。
低合金钢热处理后的显微组织与碳钢的显微组织也没有根本的不同，差别只是在于合金元素都使C曲线右移(除Co外)，即以较低的冷却速度可获得马氏体组织。
例如16Mn淬火后为马氏体组织，40Cr钢经调质处理后的显微组织是回火索氏体，如图1、2所示。
GCrl5钢(轴承钢)840℃油淬低温回火试样的显微组织，与T12钢780℃水淬低温回火试样的显微组织也是一样的，都得到回火马氏体＋碳化物十残余奥氏体组织，如图3所示。
图1 16Mn淬火组织图2 40Cr钢调质后的组织图3 GCr15钢淬火低温回火后组织图4 W18Cr4V淬火三次回火后的组织2)高速钢是一种常用的高合金工具钢，例如W18Cr4V。
因为它含有大量合金元素，使铁碳相图中的E点大大向左移，以致它虽然只含有0.7～0.8％的碳，但也已经含有莱氏体组织，所以称为莱氏体钢。
高速钢的铸造状态下与亚共晶白口铸铁的组织相似。
其中莱氏体由合金碳化物和马氏体或屈氏体组成。
莱氏体沿晶界呈宽网状分布，莱氏体中的碳化物粗大，有骨架状，不能靠热处理消除，必须进行锻造打碎。
锻造退火后高速钢的显微组织是由索氏体和碳化物所组成的。
高速钢优良的热硬性及高的耐磨性，只有经淬火及回火后才能获得。
它的淬火温度较高，为1270～1280℃，以使奥氏体充分合金化，保证最终有高的热硬性。
《金相检验》课件
金相检验的目的和意义
评估金属材料的质量和性能
通过金相检验，可以了解金属材料的微观结构和夹杂物分 布，从而评估其力学性能、耐腐蚀性能等，为产品的可靠 性和安全性提供保障。
控制生产过程
金相检验可以对生产过程中的金属材料进行实时监控，及 时发现并解决生产过程中出现的问题，提高产品质量和生 产效率。
促进新材料研发
利泽 。
04
金相显微镜观察
金相显微镜的构造与原理
金相显微镜由照明系统、载物台、物 镜、目镜等主要部分组成，能够将物 体放大并清晰地展示在屏幕上。
金相显微镜的原理基于光学成像原理 ，通过透镜的折射和反射将物体放大 并投影到目镜上，以便观察。
02
可以观察金属材料的相 组成、相比例和相分布 等相组成特征。
03
可以观察金属材料的表 面形貌、粗糙度和纹理 等表面特征。
04
可以观察金属材料的内 部缺陷、夹杂物和析出 相等内部特征。
05
金相检验标准与报告编写
金相检验标准
1 2
金属材料的金相检验标准
根据金属材料的种类、牌号和用途，制定相应的 金相检验标准，包括金相组织、晶粒度、夹杂物 等方面的规定。
相变类型
02
共析、包析、马氏体相变等。
相变对性能的影响
03
相变会导致金属材料的性能发生显著变化，如钢铁在冷却时发
生相变，硬度增加，耐磨性提高。
03
金相制备技术
金相试样的选取与截取
选取代表性试样
根据检验目的和要求，选取具有代表 性的金相试样，确保能够反映材料或 零件的整体特征。
截取方法
根据试样的大小和形状，采用适当的 锯切、切割或破碎等方法，将试样从 原始材料中截取下来。
实验四常用金属材料的显微组织PowerPointPr
淬火组织：马氏体+碳化物+残余奥氏体。
8
高速钢（W18Cr4V）淬火组织
9
几种常用合金钢的显微组织 2、高速钢 ( W18Cr4V )
淬火回火组织：回火马氏体+颗粒状碳化物 +少量残余奥氏体。
10
高速钢（W18Cr4V）淬火回火组织
14
铸铁的显微组织 1、普通灰口铸铁
---石墨呈粗片状。
15
普通灰口铸铁
16
铸铁的显微组织 2、球墨铸铁
---石墨呈球状。
17
球墨铸铁
18
铸铁的显微组织 3、可锻铸铁
---石墨呈团絮状。
19
可锻铸铁
20
几种常用有色金属的显微组织 1、 铝合金（ZL102）
（1）未变质处理 铸造后的组织：共晶体 （ α +Si粗）
体。
2
GCr15钢
3
几种常用合金钢的显微组织 2、高速钢 ( W18Cr4V )
铸态组织：鱼骨状共晶碳化物+共析体+ 马氏体。
4
高速钢（W18Cr4V）铸态组织
5
几种常用合金钢的显微组织 2、高速钢 ( W18Cr4V )
锻造退火组织：索氏体+碳化物。
6
高速钢（W18Cr4V）锻造退火组织

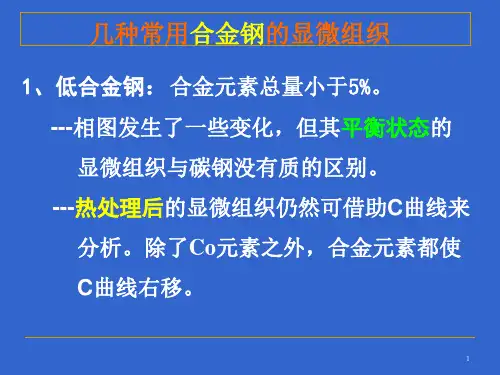

几种常用合金钢的显微组织 1、低合金钢：合金元素总量小于5%。
---相图发生了一些变化，但其平衡状态的 显微组织与碳钢没有质的区别。
---热处理后的显微组织仍然可借助C曲线来 分析。除了Co元素之外，合金元素都使 C曲线右移。
1
几种常用合金钢的显微组织 GCr15钢
工艺：球化退火--- 840℃油淬+低温回火， 组织：回火马氏体+碳化物+少量残余奥氏
金相制样与显微观察ppt课件
以防止试样受热改变组织。不需要检查表层组织的试样要倒角倒边。
