Ansys教程基本分析过程基本操作
ANSYS分析基本步骤
ANSYS分析基本步骤1.定义几何模型：这是进行ANSYS分析的第一步。
在这一阶段，用户需要使用CAD软件等工具定义待分析的几何模型。
然后，将几何模型导入到ANSYS中，并对其进行修整以适应分析需求。
ANSYS提供了多种导入格式，如STEP、IGES等。
2.设定边界条件：边界条件是指在模型周围施加的限制条件，用于模拟实际情况。
在ANSYS分析中，边界条件包括约束条件和加载条件。
约束条件用于固定模型中的一些部分，以模拟固定或支撑结构。
加载条件用于施加外力或外部温度等，以模拟实际工作条件。
用户需要根据实际情况在模型上设定合适的边界条件。
3.网格划分：为了将连续物体离散化为离散单元，需要对模型进行网格划分。
网格划分将模型划分为多个小单元，每个单元在分析过程中代表一个基本力学单元。
网格划分的质量对分析结果的准确性和计算速度有很大影响。
因此，在进行网格划分时，需要考虑网格密度、元素类型、单元尺寸等因素。
4.设置材料属性：在进行力学分析时，需要设置材料的力学性能。
这些属性包括弹性模量、泊松比、屈服强度等。
材料属性的正确设置对于分析结果的准确性非常重要。
ANSYS提供了多种材料模型和性能数据，用户可以根据实际需要选择合适的材料属性。
5.定义分析类型：在ANSYS中，有多种分析类型可供选择，如静态分析、瞬态分析、模态分析等。
用户需要根据分析的目的和要求选择合适的分析类型。
例如，静态分析用于计算结构在静力作用下的响应，瞬态分析用于计算结构在时间变化条件下的响应，模态分析用于计算结构的模态振动特性等。
6.运行分析：在设置完以上参数后，可以运行分析了。
ANSYS会根据用户的设置进行计算，并生成相应的分析结果。
在分析过程中，用户可以监控计算进度和收敛情况，以确保分析的准确性和稳定性。
7.结果评估和后处理：在分析计算完成后，可以对分析结果进行评估和后处理。
ANSYS提供了丰富的后处理功能，包括结果显示、工程图表生成、报告编写等。
ANSYS的基本使用方法

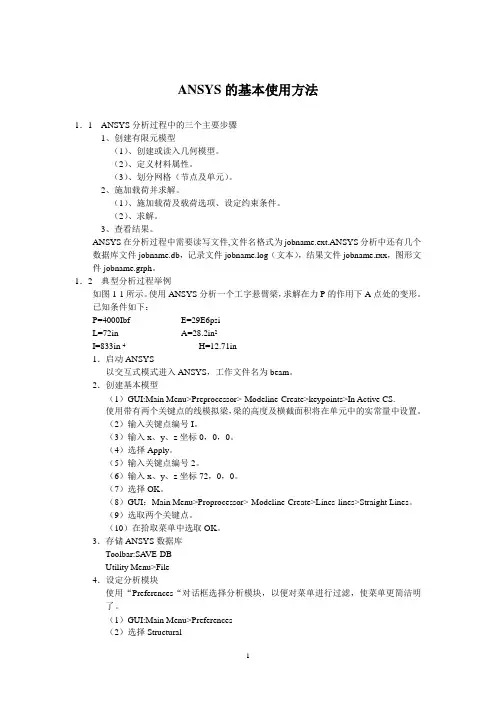

ANSYS的基本使用方法1．1ANSYS分析过程中的三个主要步骤1、创建有限元模型（1）、创建或读入几何模型。
（2）、定义材料属性。
（3）、划分网格（节点及单元）。
2、施加载荷并求解。
（1）、施加载荷及载荷选项、设定约束条件。
（2）、求解。
3、查看结果。
ANSYS在分析过程中需要读写文件,文件名格式为jobname.ext.ANSYS分析中还有几个数据库文件jobname.db，记录文件jobname.log（文本），结果文件jobname.rxx，图形文件jobname.grph。
1．2典型分析过程举例如图1-1所示。
使用ANSYS分析一个工字悬臂梁，求解在力P的作用下A点处的变形。
已知条件如下：P=4000Ibf E=29E6psiL=72in A=28.2in2I=833in 4H=12.71in1．启动ANSYS以交互式模式进入ANSYS，工作文件名为beam。
2．创建基本模型（1）GUI:Main Menu>Preprocessor>-Modeline-Create>keypoints>In Active CS.使用带有两个关键点的线模拟梁，梁的高度及横截面积将在单元中的实常量中设置。
（2）输入关键点编号I。
（3）输入x、y、z坐标0，0，0。
（4）选择Apply。
（5）输入关键点编号2。
（6）输入x、y、z坐标72，0，0。
（7）选择OK。
（8）GUI：Main Menu>Proprocessor>-Modeline-Create>Lines-lines>Straight Lines。
（9）选取两个关键点。
（10）在拾取菜单中选取OK。
3．存储ANSYS数据库Toolbar:SA VE-DBUtility Menu>File4．设定分析模块使用“Preferences“对话框选择分析模块，以便对菜单进行过滤，使菜单更简洁明了。
（1）GUI:Main Menu>Preferences（2）选择Structural（3）选择OK5．设定单元类型及相应选项对于任何分析，必须在单元类型库中选择一个或几个适合的单元类型，单元类型决定了附加的自由度（位移、转角、温度）。
ANSYS新手入门手册(完整版)超值上
ANSYS 基本分析过程指南目录第 1 章开始使用 ANSYS1.1 完成典型的 ANSYS 分析1.2 建立模型第2章加载2.1 载荷概述2.2 什么是载荷2.3 载荷步、子步和平衡迭代2.4 跟踪中时间的作用2.5 阶跃载荷与坡道载荷2.6 如何加载2.7 如何指定载荷步选项2.8 创建多载荷步文件2.9 定义接头固定处预拉伸第 3 章求解3.1 什么是求解3.2 选择求解器3.3 使用波前求解器3.4 使用稀疏阵直接解法求解器3.5 使用雅可比共轭梯度法求解器（JCG）3.6 使用不完全乔列斯基共轭梯度法求解器（ICCG）3.7 使用预条件共轭梯度法求解器（PCG）3.8 使用代数多栅求解器（AMG）3.9 使用分布式求解器(DDS)3.10 自动迭代（快速）求解器选项3.11 在某些类型结构分析使用特殊求解控制3.12 使用 PGR 文件存储后处理数据3.13 获得解答3.14 求解多载荷步3.15 中断正在运行的作业3.16 重新启动一个分析3.17 实施部分求解步3.18 估计运行时间和文件大小111 2323 23 24 25 26 27 6877 788584 84 85 86 86 86 86 87 8888 89 92 9697 100 100 111 1133.19 奇异解第 4 章后处理概述4.1 什么是后处理4.2 结果文件4.3 后处理可用的数据类型第5章5.1 概述5.2 将数据结果读入数据库5.3 在 POST1 中观察结果5.4 在 POST1 中使用 PGR 文件5.5 POST1 的其他后处理内容第 6 章时间历程后处理器（POST26）6.1 时间历程变量观察器6.2 进入时间历程处理器6.3 6.4 6.5 6.6 6.7定义变量处理变量并进行计算数据的输入数据的输出变量的评价通用后处理器(POST1)1141161161171171181181181271521601741741761771791811831841871901901901941956.8 POST26 后处理器的其它功能第 7 章选择和组件7.1 什么是选择7.2 选择实体7.3 为有意义的后处理选择7.4 将几何项目组集成部件与组件第 8 章图形使用入门8.1 概述8.2 交互式图形与“外部”图形8.3 标识图形设备名(UNIX 系统)8.4 指定图形显示设备的类型(WINDOWS 系统)198198 198 198 2018.5 与系统相关的图形信息8.6 产生图形显示8.7 多重绘图技术第 9 章通用图形规范9.1 概述9.2 用 GUI 控制显示9.3 多个 ANSYS 窗口，叠加显示9.4 改变观察角、缩放及平移9.5 控制各种文本和符号9.6 图形规范杂项9.7 3D 输入设备支持第 10 章增强型图形10.1 图形显示的两种方法10.2 POWERGRAPHICS 的特性10.3 何时用 POWERGRAPHICS10.4 激活和关闭 POWERGRAPHICS10.5 怎样使用 POWERGRAPHICS10.6 希望从 POWERGRAPHICS 绘图中做什么第 11 章创建几何显示11.1 用 GUI 显示几何体11.2 创建实体模型实体的显示11.3 改变几何显示的说明第 12 章创建几何模型结果显示12.1 利用 GUI 来显示几何模型结果12.2 创建结果的几何显示12.3 改变 POST1 结果显示规范12.4 Q-SLICE 技术12.5 等值面技术12.6 控制粒子流或带电粒子的轨迹显示202 205 207210210 210 210 211 214 217 218219219 219 219 220 220 220223223 223 224233233 233 235 238 238 239第 13 章生成图形24013.1 使用 GUI 生成及控制图13.2 图形显示动作13.3 改变图形显示指定第 14 章注释注释概述二维注释为 ANSYS 模型生成注释三维注释三维查询注释240 240 24124514.1 14.2 14.3 14.4 14.5245 245 246 246 247第 15 章动15.1 动画概述画24824824824824924925025115.2 在 ANSYS 中生成动画显示15.3 使用基本的动画命令15.4 使用单步动画宏15.5 离线捕捉动画显示图形序列15.6 独立的动画程序15.7 WINDOWS 环境中的动画第 16 章外部图形25316.1 外部图形概述16.2 生成中性图形文件16.3 DISPLAY 程序观察及转换中性图形文件16.4 获得硬拷贝图形第 17 章报告生成器17.1 启动报告生成器17.2 抓取图象17.3 捕捉动画17.4 获得数据表格17.5 获取列表17.6 生成报告253 254 255 258259259 260 260 261 264 26417.7 报告生成器的默认设置第 18 章 CMAP 程序18.1 CMAP 概述18.2 作为独立程序启动 CMAP 18.3 在 ANSYS 内部使用 CMAP 18.4 用户化彩色图第 19 章文件和文件管理267 269269 269 271 27127419.1 文件管理概述19.2 更改缺省文件名19.3 将输出送到屏幕、文件或屏幕及文件19.4 文本文件及二进制文件19.5 将自己的文件读入 ANSYS 程序19.6 在 ANSYS 程序中写自己的 ANSYS 文件19.7 分配不同的文件名19.8 观察二进制文件内容（AXU2）19.9 在结果文件上的操作（AUX3）19.10 其它文件管理命令第 20 章内存管理与配置20.1 内存管理20.2 基本概念20.3 怎样及何时进行内存管理20.4 配置文件274274 275 275 278 279 280280 280280 282282 282 283 286第1章开始使用 ANSYS1.1 完成典型的 ANSYS 分析ANSYS 软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
ANSYS模态分析教程及实例讲解
ANSYS模态分析教程及实例讲解ANSYS是一款常用的有限元分析软件，可以用于执行结构分析、热分析、流体分析等多种工程分析。
模态分析是其中的一项重要功能，用于计算和分析结构的固有振动特性，包括固有频率、振型和振动模态，可以帮助工程师了解和优化结构的动态响应。
以下是一份ANSYS模态分析教程及实例讲解，包含了基本步骤和常用命令，帮助读者快速上手模态分析。
1.创建模型：首先需要创建模型，在ANSYS界面中构建出待分析的结构模型，包括几何形状、材料属性和边界条件等。
可以使用ANSYS的建模工具，也可以导入外部CAD模型。
2.网格划分：在模型创建完毕后，需要进行网格划分，将结构划分为小的单元，使用ANSYS的网格划分功能生成有限元网格。
网格划分的细腻程度会影响分析结果的准确性和计算时间，需要根据分析需要进行合理选择。
3.设置材料属性：在模型和网格创建完毕后，需要设置材料属性，包括弹性模量、密度和材料类型等。
可以通过ANSYS的材料库选择已有的材料属性，也可以自定义材料属性。
4.定义边界条件：在模型、网格和材料属性设置完毕后，需要定义结构的边界条件，包括约束和加载条件。
约束条件是指结构受限的自由度，例如固定支撑或限制位移；加载条件是指施加到结构上的载荷，例如重力或外部力。
5.运行模态分析：完成前面几个步骤后，就可以执行模态分析了。
在ANSYS中，可以使用MODAL命令来进行模态分析。
MODAL命令需要指定求解器和控制选项，例如求解的模态数量、频率范围和收敛准则等。
6.分析结果：模态分析完成后，ANSYS会输出结构的振动特性，包括固有频率、振型和振动模态。
可以使用POST命令查看和分析分析结果，例如绘制振动模态或振动模态的频率响应。
下面是一个实际的案例，将使用ANSYS执行模态分析并分析分析结果。
案例：矩形板的模态分析1.创建模型：在ANSYS界面中创建一个矩形板结构模型，包括矩形板的几何形状和材料属性等。
ANSYS基本操作

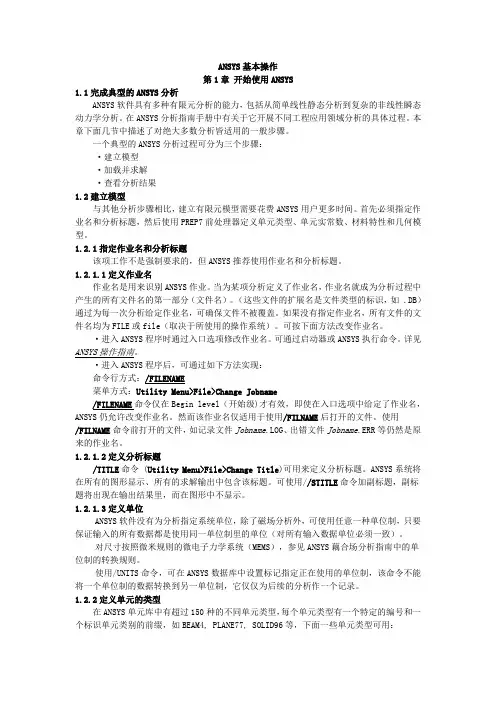

ANSYS基本操作第1章开始使用ANSYS1.1完成典型的ANSYS分析ANSYS软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
在ANSYS分析指南手册中有关于它开展不同工程应用领域分析的具体过程。
本章下面几节中描述了对绝大多数分析皆适用的一般步骤。
一个典型的ANSYS分析过程可分为三个步骤：·建立模型·加载并求解·查看分析结果1.2建立模型与其他分析步骤相比，建立有限元模型需要花费ANSYS用户更多时间。
首先必须指定作业名和分析标题，然后使用PREP7前处理器定义单元类型、单元实常数、材料特性和几何模型。
1.2.1指定作业名和分析标题该项工作不是强制要求的，但ANSYS推荐使用作业名和分析标题。
1.2.1.1定义作业名作业名是用来识别ANSYS作业。
当为某项分析定义了作业名，作业名就成为分析过程中产生的所有文件名的第一部分（文件名）。
（这些文件的扩展名是文件类型的标识，如 .DB）通过为每一次分析给定作业名，可确保文件不被覆盖。
如果没有指定作业名，所有文件的文件名均为FILE或file（取决于所使用的操作系统）。
可按下面方法改变作业名。
·进入ANSYS程序时通过入口选项修改作业名。
可通过启动器或ANSYS执行命令。
详见ANSYS操作指南。
·进入ANSYS程序后，可通过如下方法实现：命令行方式：/FILENAME菜单方式：Utility Menu>File>Change Jobname/FILENAME命令仅在Begin level（开始级)才有效，即使在入口选项中给定了作业名，ANSYS仍允许改变作业名。
然而该作业名仅适用于使用/FILNAME后打开的文件。
使用/FILNAME命令前打开的文件，如记录文件Jobname.LOG、出错文件Jobname.ERR等仍然是原来的作业名。
1.2.1.2定义分析标题/TITLE命令 (Utility Menu>File>Change Title)可用来定义分析标题。
ANSYS 分析基本步骤
第一章 A ＮSYS 分析基本步骤(黑小2)本章目标(黑小３)学习完本章后,学员应该能够初步掌握A ＮSY Ｓ分析问题得基本操作步骤、(揩小4)L ｅss ｏn A 。
分析过程2—1。
ANSYS 分析过程中得三个主要步骤。
2—2. ANSYS 分析步骤在G ＵI 中得体现。
Les ｓon Ｂ、 文件管理2-3。
A ＮSYS 文件系统:ａ. ANSYS 在分析过程中怎样使用文件。
ﻩﻩb 、 ＡNSYS 使用得文件名称得格式。
ﻩﻩc.确定 AN ＳYS 默认得文件名。
2－4。
A ＮＳYS 得数据库:a.ＡNSYS 数据库中存储得数据.ﻩb 。
ﻩ数据库得存储操作。
ﻩc 、 数据库得恢复操作、ﻩﻩd 。
ﻩ怎样通过存储及恢复数据库文件修改错误.L ｅsson Ｃ、 AN ＳY Ｓ分析基本步骤训练 ２—５。
ＡNSYS 分析过程实例演练、L ｅs ｓo ｎ Ａ. 分析过程A ＮＳY Ｓ分析采用得就是有限元分析技术、在分析时,必须将实际问题得模型转化为有限元模型。
有限元分析(FEA) 就是对物理现象(几何及载荷工况)得模拟,就是对真实情况得数值近似。
通过划分单元,求解有限个数值来近似模拟真实环境得无限个未知量。
1-1、 ANSYS 分析过程中得三个主要步骤、ObjectiveLesson Objectives1、 创建有限元模型 – 创建或读入几何模型. – 定义材料属性。
– 划分单元 (节点及单元)。
2、 施加载荷进行求解 – 施加载荷及载荷选项. – 求解.3。
查瞧结果 – 查瞧分析结果、– 检验结果. (分析就是否正确)分析得三个主要步骤可在主菜单中得到明确体现。
主菜单中各部分得顺序基本上就是按着常规问题分析顺序设置得。
1.建立有限元模型2.施加载荷求解3.查看结果主菜单1。
第一步创建有限元模型之主菜单体现主要部分:2-2、 ANSYS 分析步骤在GUI 中得体现、Procedure1、 、、、、、2、 、第二步施加荷载求解之主菜单体现主要部分: 第三步查瞧结果之主菜单体现主要部分:Ｌes ｓo ｎ Ｂ. 文件管理ＡNSYS 文件及工作文件名:ＡNSY Ｓ在分析过程中需要读写文件。
ANSYS分析的基本步骤
10. 保存ANSYS数据库到文 件 beammesh.db. a. Utility Menu: File > Save as b.输入文件名： beammesh.db. c. 选择 OK 保存文件并 退出对话框.
这次用表示已经划分网格后 的文件名存储数据库.
练习 - 悬壁梁(续)
交互操作 解释
e. 选择 OK 接受单元类 型并关闭对话框. f. 选择 Close 关闭单元 类型对话框. 6. 定义实常数. a. Main Menu: Preprocessor > Real Constants b.选择 Add . . .
有些单元的几何特性，不能仅 用其节点的位置充分表示出来 ，需要提供一些实常数来补充 几何信息。 典型的实常数有壳单元的厚 度，梁单元的横截面积等。
练习 - 悬壁梁(续)
交互操作 c. 选择 OK 定义BEAM3的实 常数. d. 选择 Help 得到有关单元 BEAM3的帮助. e. 查阅单元描述. f. File > Exit 退出帮助系统. g. 在AREA框中输入 0.8 （ 横截面积）. h. 在IZZ框中输入1.07e-3 （ 惯性矩）. i. 在HEIGHT框中输入 0.4 （梁的高度）. 解释
11. 施加载荷及约束. a. Main Menu: Solution > -LoadsApply > -StructuralDisplacement > On Nodes b.拾取最左边的节点. c. 在拾取菜单中选择 OK. d. 选择All DOF. e. 选择 OK. （如果不输 入任何值，位移库中选择一个或几个适合您 的分析的单元类型. 单元类型决 定了附加的自由度（位移、转角 、温度等）。 许多单元还要设置一些单元的 选项，诸如单元特性和假设，单 元结果的打印输出选项等。 对于本问题，只须选择 BEAM3 并默认单元选项即可.
ANSYS模态分析教程及实例讲解解析
ANSYS模态分析教程及实例讲解解析ANSYS是一个广泛应用于工程领域的有限元分析软件，可以用于各种结构的模态分析，包括机械结构、建筑结构、航空航天结构等。
模态分析是通过计算结构的固有频率和振动模态，用于评估结构的动力特性和振动响应。
以下是一个ANSYS模态分析的教程及实例讲解解析。
一、教程：ANSYS模态分析步骤步骤1：建立模型首先，需要使用设计软件绘制或导入一个几何模型。
然后，在ANSYS中选择适当的单元类型和材料属性，并创建适当的网格。
确保模型的几何形状和尺寸准确无误。
步骤2：约束条件在进行模态分析之前，需要定义适当的约束条件。
这些条件包括固定支持的边界条件、约束点的约束类型、约束方向等。
约束条件的选择应该与实际情况相符。
步骤3：施加载荷根据实际情况，在模型上施加适当的载荷。
这些载荷可以是静态载荷、动态载荷或谐振载荷，具体取决于所要分析的问题。
步骤4：设置分析类型在ANSYS中，可以选择多种不同的分析类型，包括静态分析、模态分析、动态响应分析等。
在进行模态分析时，需要选择模态分析类型，并设置相应的参数。
步骤5：运行分析设置好分析类型和参数后，可以运行分析。
ANSYS将计算结构的固有频率和振动模态。
运行时间取决于模型的大小和复杂性。
步骤6：结果分析完成分析后，可以查看和分析计算结果。
ANSYS将生成包括固有频率、振动模态形态、振动模态形状等在内的结果信息。
可以使用不同的后处理技术，如模态形态分析、频谱分析等，对结果进行更详细的分析。
二、实例讲解：ANSYS模态分析以下是一个机械结构的ANSYS模态分析的实例讲解：实例：机械结构的模态分析1.建立模型：使用设计软件绘制机械结构模型，并导入ANSYS。
2.约束条件：根据实际情况，将结构的一些部分设置为固定支持的边界条件。
3.施加载荷：根据实际应用，施加恰当的静态载荷。
4.设置分析类型：在ANSYS中选择模态分析类型，并设置相应的参数，如求解方法、迭代次数等。
ANSYS新手入门手册(完整版)超值上
ANSYS 基本分析过程指南目录第 1 章开始使用 ANSYS1.1 完成典型的 ANSYS 分析1.2 建立模型第2章加载2.1 载荷概述2.2 什么是载荷2.3 载荷步、子步和平衡迭代2.4 跟踪中时间的作用2.5 阶跃载荷与坡道载荷2.6 如何加载2.7 如何指定载荷步选项2.8 创建多载荷步文件2.9 定义接头固定处预拉伸第 3 章求解3.1 什么是求解3.2 选择求解器3.3 使用波前求解器3.4 使用稀疏阵直接解法求解器3.5 使用雅可比共轭梯度法求解器（JCG）3.6 使用不完全乔列斯基共轭梯度法求解器（ICCG）3.7 使用预条件共轭梯度法求解器（PCG）3.8 使用代数多栅求解器（AMG）3.9 使用分布式求解器(DDS)3.10 自动迭代（快速）求解器选项3.11 在某些类型结构分析使用特殊求解控制3.12 使用 PGR 文件存储后处理数据3.13 获得解答3.14 求解多载荷步3.15 中断正在运行的作业3.16 重新启动一个分析3.17 实施部分求解步3.18 估计运行时间和文件大小11 12323 23 24 25 26 27 68 77 788584 84 85 86 86 86 86 87 88 88 89 92 96 97 100 100 111 1133.19 奇异解第 4 章后处理概述4.1 什么是后处理4.2 结果文件4.3 后处理可用的数据类型第5章5.1 概述5.2 将数据结果读入数据库5.3 在 POST1 中观察结果5.4 在 POST1 中使用 PGR 文件5.5 POST1 的其他后处理内容第 6 章时间历程后处理器（POST26）6.1 时间历程变量观察器6.2 进入时间历程处理器6.3 6.4 6.5 6.6 6.7定义变量处理变量并进行计算数据的输入数据的输出变量的评价通用后处理器(POST1)1141161161171171181181181271521601741741761771791811831841871901901901941956.8 POST26 后处理器的其它功能第7 章选择和组件7.1 什么是选择7.2 选择实体7.3 为有意义的后处理选择7.4 将几何项目组集成部件与组件第8 章图形使用入门8.1 概述8.2 交互式图形与“外部”图形8.3 标识图形设备名(UNIX 系统)8.4 指定图形显示设备的类型(WINDOWS 系统)198198 198 198 2018.5 与系统相关的图形信息8.6 产生图形显示8.7 多重绘图技术第9 章通用图形规范9.1 概述9.2 用 GUI 控制显示9.3 多个 ANSYS 窗口，叠加显示9.4 改变观察角、缩放及平移9.5 控制各种文本和符号9.6 图形规范杂项9.7 3D 输入设备支持第10 章增强型图形10.1 图形显示的两种方法10.2 POWERGRAPHICS 的特性10.3 何时用 POWERGRAPHICS10.4 激活和关闭 POWERGRAPHICS10.5 怎样使用 POWERGRAPHICS10.6 希望从 POWERGRAPHICS 绘图中做什么第11 章创建几何显示11.1 用 GUI 显示几何体11.2 创建实体模型实体的显示11.3 改变几何显示的说明第12 章创建几何模型结果显示12.1 利用 GUI 来显示几何模型结果12.2 创建结果的几何显示12.3 改变 POST1 结果显示规范12.4 Q-SLICE 技术12.5 等值面技术12.6 控制粒子流或带电粒子的轨迹显示202 205 207210210 210 210 211 214 217 218219219 219219 220 220 220223223 223 224233233 233 235 238 238 239第 13 章生成图形24013.1 使用 GUI 生成及控制图13.2 图形显示动作13.3 改变图形显示指定第 14 章注释注释概述二维注释为ANSYS 模型生成注释三维注释三维查询注释240 240 24124514.1 14.2 14.3 14.4 14.5245 245 246 246 247第15 章动15.1 动画概述画24824824824824924925025115.2 在ANSYS 中生成动画显示15.3 使用基本的动画命令15.4 使用单步动画宏15.5 离线捕捉动画显示图形序列15.6 独立的动画程序15.7 WINDOWS 环境中的动画第 16 章外部图形25316.1 外部图形概述16.2 生成中性图形文件16.3 DISPLAY 程序观察及转换中性图形文件16.4 获得硬拷贝图形第 17 章报告生成器17.1 启动报告生成器17.2 抓取图象17.3 捕捉动画17.4 获得数据表格17.5 获取列表17.6 生成报告253 254 255 258259259 260 260 261 264 26417.7 报告生成器的默认设置第 18 章 CMAP 程序18.1 CMAP 概述18.2 作为独立程序启动 CMAP 18.3 在 ANSYS 内部使用 CMAP 18.4 用户化彩色图第19 章文件和文件管理267 269269 269 271 27127419.1 文件管理概述19.2 更改缺省文件名19.3 将输出送到屏幕、文件或屏幕及文件19.4 文本文件及二进制文件19.5 将自己的文件读入 ANSYS 程序19.6 在 ANSYS 程序中写自己的 ANSYS 文件19.7 分配不同的文件名19.8 观察二进制文件内容（AXU2）19.9 在结果文件上的操作（AUX3）19.10 其它文件管理命令第20 章内存管理与配置20.1 内存管理20.2 基本概念20.3 怎样及何时进行内存管理20.4 配置文件274 274 275 275 278 279 280 280 280 280282282 282 283 286第1章开始使用ANSYS1.1 完成典型的ANSYS 分析ANSYS 软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
ANSYS的基本步骤讲解
ANSYS的基本步骤讲解1.创建几何模型：ANSYS提供了多种几何建模工具，可以通过绘制、导入或其他方式创建几何模型。
几何模型是仿真分析的基础，它必须准确地表示所研究的物体的形状和尺寸。
2.网格划分：在几何模型上进行网格划分是进行模拟和分析的关键步骤。
ANSYS提供了强大的网格生成工具，可以将几何模型划分成小网格单元，以便进行数值计算。
网格的划分质量直接影响仿真结果的准确性和计算速度。
3.定义物理属性和材料属性：在进行仿真分析之前，需要定义模型中各个部分的物理属性和材料属性。
物理属性可以包括温度、流体速度、载荷等信息，而材料属性可以包括材料的弹性模量、热传导系数等。
ANSYS提供了丰富的材料模型和物理属性设置选项。
4.定义约束条件：在仿真过程中，需要对模型施加适当的约束条件，以保持模型的真实性和可靠性。
例如，可以固定一些点或边界，或者施加一定的力或温度条件。
设定约束条件时需要考虑实际问题的边界条件。
5.定义分析类型：根据仿真分析的目的，可以选择不同的分析类型。
ANSYS提供了多种分析类型，比如静态结构分析、动态分析、热传导分析、流体力学分析等。
选择适当的分析类型对于准确地模拟和预测所研究物体的行为非常重要。
6.设定求解器和求解参数：使用适当的求解器和求解参数可以提高仿真计算的效率和准确性。
ANSYS拥有多个求解器，可根据问题的特点选择最合适的求解器。
求解参数包括收敛准则、迭代次数、收敛精度等。
7.进行仿真计算：在完成以上各项设置后，可以开始进行仿真计算。
ANSYS会根据所设定的条件和参数，对模型进行数值计算，并生成结果。
这个过程可能需要一定的时间，特别是对于复杂的模型和大规模的网格。
8.分析和解释结果：得到仿真计算结果后，需要对结果进行分析和解释。
ANSYS提供了强大的后处理工具，可以对仿真结果进行可视化分析、数据剖析、曲线绘制等。
通过分析结果，可以了解模型的物理行为，并为工程设计提供参考。
9.优化和改进设计：在分析结果的基础上，可以优化和改进设计。
14ANSYS分析基本过程
2006\5
6
定义单元常数
单元实常数是由单元类型的特性决定的。 并不是所有的单元类型都需要实常数， 同类型的不同单元也可以有不同的实常 数。
定义单元实常数的菜单命令为： Main Menu>Preprocessor>Real Constants>Add/Edit/Delete。
2006\5
7
二、定义材料特性
更改工程名的命令是：UtilityMenu> Jobname。建议在ANSYS启动时指定工程名。
2006\5
2
定义分析标题的命令是： Utility Menu> Title。系统将在所有的图形显示、求 解输出中包含该标题。
2006\5
3
定义单位
ANSYS软件没有为系统指定单位，除磁场分析以外，可 以在工程分析中使用任意一种单位制，只要保证使用的 所有数据都使用同一单位制即可。
2006\5
16
求解
求解可使用以下方法：菜单命令： Main Menu>Solution>Solve Current LS或
命令行命令SOLVE。
2006\5
17
五、查看分析计算结果
完成计算后，可以通过ANSYS的后处理 来查看计算结果。ANSYS后处理由POST1 和POST26两个后处理器组成。
根据应用范围不同材料特性有以下三种： 1、 线形和非线形； 2、 各向同性、正交异性、各向异性； 3、 不随温度变化和随温度变化。
2006\5
8
定义材料特性
和单元类型、实常数一样，每一组材料特性都 有一个材料参考号，与材料特性组对应的材料 参考号表称为材料表。在一个分析中，可以有 多个材料特性组，相应的模型中有多种材料， ANSYS通过独特的参考号来识别每个材料特性 组。 指定材料特性的命令为MP或者菜单命令: Main Menu>Preprocessor>Material Props> Material Models。
ansys分析的基本步骤
在求解之前，对模型进行仔细检查，确保其完整性、正确性和有效性。
开始求解
运行求解器，进行计算求解。
求解监视
在求解过程中，监视求解的进展情况，确保其正常进行。
结果存储
将求解结果存储在指定的目录中，以便后续处理和分析。
结果后处理
结果查看
在后处理模块中查看求解结果，如位移、应 力、应变等。
结果优化
06
结论
分析结果总结
1 2
模型建立与简化
通过ANSYS软件，我们成功地建立了分析模型， 并进行了必要的简化，以减少计算量并提高分析 效率。
边界条件与载荷设置
根据实际工况，我们为模型施加了准确的边界条 件和载荷，确保了分析的准确性。
3
求解与后处理
通过合理的求解设置，我们得到了满意的分析结 果，并对结果进行了有效的后处理，以便于理解 和使用。
对未来工作的建议
模型优化
建议在未来的分析中进一步优化 模型，例如通过更精细的网格划 分来提高分析精度。
参数研究
建议进行参数研究，以了解各参 数对分析结果的影响，从而为优 化设计提供更多依据。
与其他软件的比较
为了验证分析结果的可靠性，建 议将ANSYS的分析结果与其他知 名CAE软件的结果进行比较。
载荷施加
在模型的相应位置施加载荷，并设置合适的 载荷值和方向。
约束施加
在模型的相应位置施加约束，限制不必要的 自由度。
求解和后处理
求解器选择
根据实际问题的性质和规模，选择合适的求解器，如静力求解器、 模态求解器、瞬态求解器等。
求解参数设置
设置合适的求解参数，如迭代次数、收敛准则等。
后处理
查看分析结果，如应力、应变、位移等，并进行结果分析和评估。
ANSYS有限元分析基本步骤
2.2 有限元模型的建立
图2-1
11
2.2 有限元模型的建立
• 单击Isotropic;弹出Linear Isotropic Properties for Material Number 1对话框;见图2-2..在EX输入栏中输入弹 性模量;在PRXY输入栏中输入泊松比..如图2-2所示..
第2章
有限元分析基本步骤
1
基本步骤
2.1 ANSYS有限元分析典型步骤 2.2 有限元模型的建立 2.3 加载和求解 2.4 结果后处理
2
2.1 ANSYS有限元分析典型步骤
• ANSYS有限元典型分析大致分为三大步骤：
➢ 1建立有限元模型； ➢ 2加载和求解； ➢ 3结果后处理和结果查看..
3
图2-2
12
2.2 有限元模型的建立
• 2.2.4 创建有限元模型
➢ ANSYS提供了两种方法来构建有限元模型;一种是首先创建或 导入实体模型;然后对实体模型进行网格划分;以生成有限元模型 ；另一种是直接利用单元和节点生成有限元模型..第二种方法非 常困难;在实际工作中是不实用也不常用..
13
2.2 有限元模型的建立9来自2.2 有限元模型的建立
• 2.2.3 定义材料属性
➢ ANSYS中的所有分析都需要输入材料属性..例如;在进行结构分 析时;要输入材料的弹性模量和泊松比等..
➢ 定义材料属性的方法 • 单击Main Menu主菜单/Preprocessor前处理器/Material Props材料属性/Material Models材料模型;弹出Define Material Model Behavior定义材料模型对话框;单击右侧列表 框中的结构模型Structural/Linear线性/Elastic弹性/Isotropic 各向同性;表明要定义的材料是各向同性线弹性材料.. 如图21所示..
ANSYS仿真与分析系统入门教程
ANSYS仿真与分析系统入门教程第一章：ANSYS仿真与分析系统概述1.1 ANSYS仿真与分析系统的定义和作用1.2 ANSYS仿真与分析系统的历史和发展1.3 ANSYS仿真与分析系统的应用领域第二章：ANSYS仿真与分析系统的基本原理2.1 有限元分析方法2.2 基本原理和概念的介绍2.3 ANSYS仿真与分析系统的工作流程第三章：ANSYS仿真与分析系统的基本操作3.1 ANSYS仿真与分析系统的安装和启动3.2 创建和设置仿真模型3.3 导入和编辑几何模型3.4 定义边界条件和加载条件3.5 选择材料属性3.6 网格划分和生成3.7 设置求解器和求解选项3.8 运行仿真分析3.9 结果后处理和分析第四章：ANSYS仿真与分析系统的高级应用4.1 基于ANSYS仿真与分析系统的结构分析4.2 基于ANSYS仿真与分析系统的流体分析4.3 基于ANSYS仿真与分析系统的热传导分析4.4 基于ANSYS仿真与分析系统的电磁场分析4.5 基于ANSYS仿真与分析系统的多物理场耦合分析第五章：ANSYS仿真与分析系统案例分析5.1 结构分析案例分析5.2 流体分析案例分析5.3 热传导分析案例分析5.4 电磁场分析案例分析5.5 多物理场耦合分析案例分析第六章：ANSYS仿真与分析系统的应用展望6.1 ANSYS仿真与分析系统的发展趋势6.2 ANSYS仿真与分析系统的应用前景6.3 ANSYS仿真与分析系统的挑战与解决方案第一章：ANSYS仿真与分析系统概述ANSYS仿真与分析系统是一种基于有限元分析方法的工程仿真软件，用于模拟与分析物理系统的行为。
它提供了一种模拟真实世界工程问题的方式，能够对结构、流体、热传导、电磁场等多种物理场进行分析和优化。
ANSYS仿真与分析系统已经在汽车、航空航天、能源、电子、医疗等领域得到广泛的应用。
第二章：ANSYS仿真与分析系统的基本原理ANSYS仿真与分析系统基于有限元分析方法，将连续物体离散为有限个单元，通过求解单元边界上的方程来模拟整个物理系统的行为。
Ansys教程基本分析过程从底向上建模
THANKS
感谢观看
教程简介
简要介绍本教程的内容和结构，包括各个章节的主题和重点 。
简要介绍ANSYS软件的基本操作界面和常用工具，为后续学 习打下基础。
02
ANSYS软件介绍
软件特点
高效仿真
ANSYS软件采用先进的数值仿真 技术，能够快速准确地模拟各种 工程问题。
集成化环境
ANSYS提供了一个集成化的仿真 环境，用户可以在一个平台上完 成建模、求解和后处理等操作。
热分析
ANSYS可以对热传导、对流和辐射等 热现象进行仿真分析，以优化产品的 热性能。
03
从底向上建模过程
创建模型
确定分析类型
01
根据分析需求，选择合适的分析类型，如结构分析、流体分析
等。
创建模型
02
在ANSYS中，使用建模工具创建模型，可以通过导入外部CAD
模型或手动创建。
设置模型单位
03
根据分析需求，设置合适的模型单位，如长度单位、质量单位
云技术和网格计 算的应用
随着云计算和网格计算的发 展，ANSYS将进一步探索这 些技术在仿真领域的应用。 通过云技术和网格计算，用 户可以更加灵活地利用计算 资源，提高仿真的效率和可 扩展性。
人工智能和机器 学习的应用
人工智能和机器学习技术在 工程仿真领域的应用前景广 阔。ANSYS将积极探索这些 技术在仿真中的运用，如自 动建模、自动材料属性赋值 和自动优化等，以进一步提 高仿真的智能化水平。
06
总结与展望
总结
• ANSYS软件介绍：ANSYS是一款功能强大的工程仿真软件，广泛应用于流体 动力学、结构力学、电磁场等领域。通过ANSYS教程的学习，用户可以掌握 从底向上建模的基本分析过程，提高解决实际工程问题的能力。
第2章ANSYS有限元分析基本步骤
第2章ANSYS有限元分析基本步骤ANSYS有限元分析是一种常用的工程分析方法，可以用于解决各种结构力学问题。
本文将对ANSYS有限元分析的基本步骤进行详细介绍。
1.确定分析目标：在进行有限元分析之前，首先需要明确分析的目标和要求。
包括确定所要分析的结构或零件的几何形状、材料特性、受力情况等。
2.建立有限元模型：建立有限元模型是有限元分析的关键步骤之一、在ANSYS软件中，可以通过几何建模功能来定义结构的几何形状和尺寸。
然后，根据要分析的问题类型，选择适当的单元类型，并使用网格划分功能将结构分割成适当大小的单元。
3.定义材料特性：在进行有限元分析之前，需要定义结构的材料特性。
包括弹性模量、泊松比、密度等。
可以根据实际情况输入已知的材料特性值，也可以通过实验或理论计算来获得。
4.定义边界条件：边界条件是有限元分析中的重要概念，它用于描述结构在系统中的限制条件。
在ANSYS中，可以通过节点约束和节点载荷来定义边界条件。
常见的边界条件包括固定边界条件、力载荷和位移约束。
5.生成网格：当有限元模型、材料特性和边界条件都定义好之后，可以使用ANSYS软件中的划分工具生成有限元网格。
生成网格的目的是将结构分割成适当大小和形状的单元，以便进行数值计算。
6.设置分析类型：在进行有限元分析之前，需要选择适当的分析类型。
根据具体问题的要求，可以选择其中的静态分析、动态分析、热分析等多种分析类型。
7.执行分析计算：当有限元模型、材料特性、边界条件和网格都设置好之后，可以执行分析计算。
ANSYS软件会根据设置的分析类型和边界条件进行数值计算，并给出相应的结果。
8.结果分析与后处理：分析计算完成后，可以进行结果的分析和后处理。
ANSYS软件提供了丰富的后处理功能，可以对应力、位移、变形、应变等结果进行可视化和分析。
9.结果验证和优化设计：完成有限元分析后，需要对结果进行验证和评估。
与实际情况进行对比，确定结果的可靠性和准确性。
ANSYS结构分析教程篇
ANSYS结构分析教程篇ANSYS结构分析基础篇⼀、总体介绍进⾏有限元分析的基本流程：1.分析前的思考1)采⽤哪种分析(静态，模态，动态...）2)模型是零件还是装配件(零件可以form a part形成装配件，有时为了划分六⾯体⽹格采⽤零件，但零件间需定义bond接触)3)单元类型选择(线单元，⾯单元还是实体单元)4)是否可以简化模型(如镜像对称，轴对称)2.预处理1)建⽴模型2)定义材料3)划分⽹格4)施加载荷及边界条件3.求解4.后处理1)查看结果(位移，应⼒，应变，⽀反⼒)2)根据标准规范评估结构的可靠性3)优化结构设计⾼阶篇：⼀、结构的离散化将结构或弹性体⼈为地划分成由有限个单元，并通过有限个节点相互连接的离散系统。
这⼀步要解决以下⼏个⽅⾯的问题:1、选择⼀个适当的参考系，既要考虑到⼯程设计习惯，⼜要照顾到建⽴模型的⽅便。
2、根据结构的特点，选择不同类型的单元。
对复合结构可能同时⽤到多种类型的单元，此时还需要考虑不同类型单元的连接处理等问题。
3、根据计算分析的精度、周期及费⽤等⽅⾯的要求，合理确定单元的尺⼨和阶次。
4、根据⼯程需要，确定分析类型和计算⼯况。
要考虑参数区间及确定最危险⼯况等问题。
5、根据结构的实际⽀撑情况及受载状态，确定各⼯况的边界约束和有效计算载荷。
⼆、选择位移插值函数?1、位移插值函数的要求在有限元法中通常选择多项式函数作为单元位移插值函数，并利⽤节点处的位移连续性条件，将位移插值函数整理成以下形函数矩阵与单元节点位移向量的乘积形式。
位移插值函数需要满⾜相容（协调）条件，采⽤多项式形式的位移插值函数，这⼀条件始终可以满⾜。
但近年来有⼈提出了⼀些新的位移插值函数，如：三⾓函数、样条函数及双曲函数等，此时需要检查是否满⾜相容条件。
2、位移插值函数的收敛性（完备性）要求：?1）位移插值函数必须包含常应变状态。
2）位移插值函数必须包含刚体位移。
3、复杂单元形函数的构造对于⾼阶复杂单元，利⽤节点处的位移连续性条件求解形函数，实际上是不可⾏的。
