高压变频器电动机保护配置
对高压变频器保护性验收准则

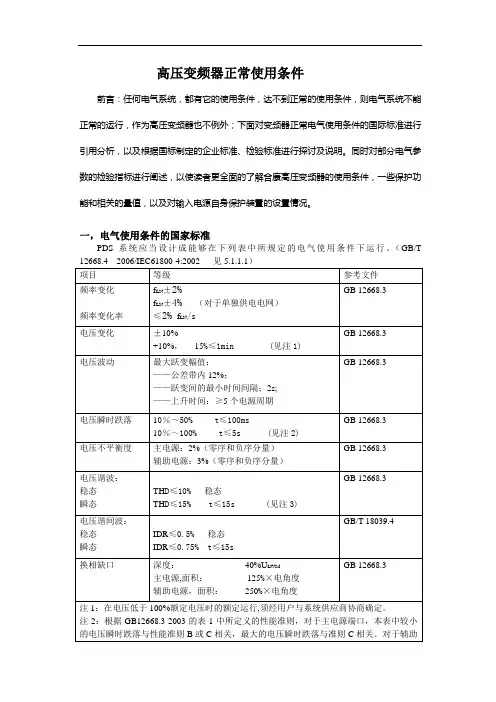

高压变频器正常使用条件前言：任何电气系统，都有它的使用条件，达不到正常的使用条件，则电气系统不能正常的运行，作为高压变频器也不例外；下面对变频器正常电气使用条件的国际标准进行引用分析，以及根据国标制定的企业标准、检验标准进行探讨及说明。
同时对部分电气参数的检验指标进行阐述，以使读者更全面的了解合康高压变频器的使用条件，一些保护功能和相关的量值，以及对输入电源自身保护装置的设置情况。
一，电气使用条件的国家标准PDS系统应当设计成能够在下列表中所规定的电气使用条件下运行。
（GB/T二，高压变频器的验收准则（性能准则）应使用验收准则来检验PDS抗外部骚扰的性能（GB/T 12668.3--2003/IEC 61800-3:1996 见5.1.1）按给定的骚扰的影响分A,B,C三种验收(性能)准则，其中每个准则都定义了一个特定的性能等级。
于子部件的性能能达到验收性能A的标准。
三，变频器检验调试的相关项目1。
频率变化及变化率因前级有隔离变压器，相应的频率变化及换相缺口对电力电子模块（变频器后级的功率单元）冲击影响有限，应视能达到验收A的标准。
合康高压变频器因采用的多个二次绕组变压器的电压源型多电平逆变器传动系统，因此电压谐波对变频的影响甚微，能达到验收A的标准。
变频器连机后，带空载电机输入高电压测试：将输入电压调到+10％（为6600V和11000V）检验变频器能正常的工作；测试记录变频器的输出电压，与额定输入电压时的变频器输出电压比较有≤+1％的正向偏差，能达性能验收的A级输入低电压测试：将输入电压调到-20％（为4800V和8000V）检验变频器能正常的工作；测试记录变频器的输出电压，与额定输入电压时的变频器输出电压比较有≤-10％的负向偏差，能达性能验收的A级参考文献：调速电气传动系统（第3部分：产品的电磁兼容性标准及其特定的试验方法（GB/T 12668.3--2003/IEC 61800-3:1996 ）调速电气传动系统（第4部分：一般要求）交流电压1000V以上但不超过35KV的交流调速电气传动系统额定值的规定GB/T 12668.4---2006/IEC61800-4:2002合康高压变频器检验标准合康亿盛科技有限公司整机检验文件。
