第十八章平面色谱法
上一内容
下一内容
回主目录
返回
六、薄层扫描法
• 薄层扫描法是用一定强度光束照射薄层上的斑点， 用仪器测量照射前后光束强度的变化，从而求得 物质含量的方法。
• • • •
检测方法 测量方法 扫描方式 定量方法
吸收测定法和荧光测定法 投射法和反射法 单波长和双波长 外标两点法定量
上一内容
下一内容
《分析化学》系列课件
平面色谱法
贵阳医学院药学院 分析化学教研室
第十八章
平面色谱法
• 定义：平面色谱法(plane chromatography)是在平面上进 行分离的一种色谱方法；主要包括薄层色谱法、纸色谱 法和薄层电泳法。
• 第一节 平面色谱法的分类和原理
一、平面色谱法的分类
薄层色谱法 纸色谱法 薄层电泳法
上一内容
下一内容
回主目录
返回
参考书及文献
1.《分析化学》（第四版）下册，孙毓庆主编，人民卫生出版社 2．周同惠等．纸色谱和薄层色谱。分析化学丛书．第三卷．第 五册．北京：科学出版社，1989． 3．林珍安等译．高效薄层色谱．上海：上海科技出版社， 1984． 4.孙毓庆主编．薄层扫描法及其在药物分析中的应用．北京，人 民卫生出版社，1990． 5.Fried Band Sherma J．Thin-layer Chromatography．New York： Marcel Dekker lnc，1982． 6. Grinberg N．Modern Thin-layer Chromatography．New York： Marcel Dekker lnc，1990。 7.Sherma J and Fried B．Handbook of Thin-Layer Chromatography. New York：Marcel Dekker lnc，1991.
HPLC的常用术语解释
HPLC的常用术语解释高效液相色谱法(HighPerformanceLiquidChromatography\HPLC)又称"高压液相色谱'、"高速液相色谱'、"高分别度液相色谱'、"近代柱色谱'等。
它是在生化和分析化学中常用的柱层析仪。
接下来我为大家整理了HPLC的常用术语解释，希望对你有关怀哦!第一部分色谱曲线1、色谱图(chromatogram)：色谱柱流出物通过检测器系统时所产生的响应信号对时间或流淌相流出体积的曲线图，或者通过适当的〔方法〕观看到的纸色谱或薄层色谱斑点、谱带的分布图。
2、(色谱)峰(chromatographic peak)：色谱柱流出3、峰底(peak base)：峰的起点与终点之间的连接的直线4、峰高(h ，peak height)：色谱峰最大值点到峰底的距离(图1 中的BE)。
5、峰宽(W ，peak width)：在峰两侧拐点(图1 中的F ，G)处所作切线与峰底相交两点的距离6、半高峰宽(W h/2 ，peak withd at half height)：通过峰高的中点作平行于峰底的直线，此直线与峰两侧相交两点之间的距离(图1 中的HJ)。
7、峰面积(A ，peak area)：峰与峰底之间的面积8、拖尾峰(tailing peak)：后沿较前沿平缓的不对称的峰。
9、前伸峰(leading peak)：前沿较后沿平缓的不对称的峰。
(又叫伸舌峰、前延峰)10、假峰(ghost peak)：除组分正常产生的色谱峰外，由于仪器条件的转变等缘由而在谱图上出现的色谱峰，即并非由试样所产生的峰。
这种色谱峰并不代表具体某一组分，简洁给定性、定量带来误差。
(又叫鬼峰)11、畸峰(distrorted peak)：样子不对称的色谱峰，前伸峰、拖尾峰都属于这类。
12、反峰(negative peak)：也称倒峰、负峰，即出峰的方向与通常的方向相反的色谱峰。
平面色谱法(山西医科大学)

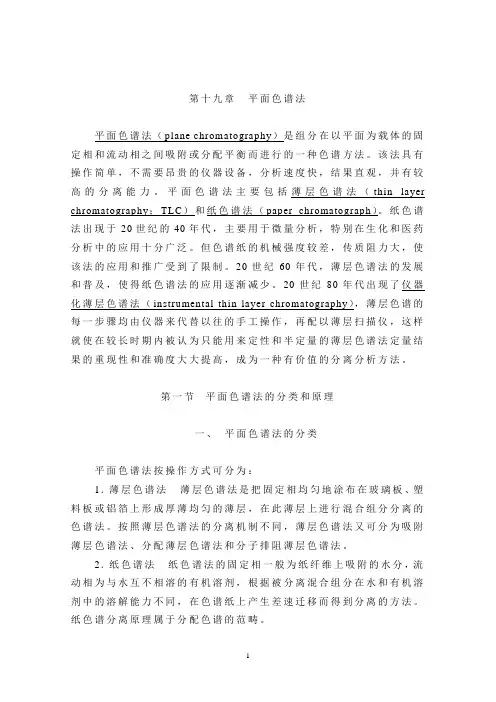

第十九章平面色谱法平面色谱法（plane chromatography）是组分在以平面为载体的固定相和流动相之间吸附或分配平衡而进行的一种色谱方法。
