电机及其控制器系统知识培训分解
新能源汽车结构与检修课件-4.2驱动电机及控制系统结构原理-248
《新能源汽车结构原理与检修》
机械工业出版社
拓展阅读
利用空调变频器驱动空调压缩机
《新能源汽车结构原理与检修》
机械工业出版社
任务实施
• 1、高压防护作业及场地隔离 • 2、电机旋转变压器检测 • 3、驱动电机系统数据流记录与分析
《新能源汽车结构原理与检修》
机械工业出版社
单元小结
北汽EV160电机控制器 《新能源汽车结构原理与检修》
长城WEY P8电机控制器 机械工业出版社
2.2 电机控制器
（2）电机控制器结构 电机控制器以IGBT模块（绝缘栅双极型晶体管）为核心，主要由控制板、冷 却水道、UVW高压插件、直流高压插件、IGBT模块及驱动板组成。 驱动电机控制器内部设有故障诊断电路，当诊断出系统异常时会激活一个错 误代码，发送给整车控制器，同时也会存储该故障码和数据。
《新能源汽车结构原理与检修》
机械工业出版社
2.1驱动电机系统
在再生能量阶段，通过车轮的旋转带动电机转动。此时电动机转为 发电机的功能，由电机控制器将电机产生的交流电转为直流电，然后向 动力电池充电。
《新能源汽车结构原理与检修》
机械工业出版社
2.1驱动电机系统
（1）驱动电机 新能源汽车驱动电机除了常见的定子、转子外，还有冷却水道、旋 转变压器、高压接线盒等其他部件。
《新能源汽车结构原理与检修》
机械工业出版社
2.1驱动电机系统
（1）驱动电机 新能源汽车驱动电机除了常见的定子、转子外，还有冷却水道、旋 转变压器、高压接线盒等其他部件。
《新能源汽车结构原理与检修》
比亚迪秦驱动电机系统
机械工业出版社
2.1驱动电机系统
（2）电机冷却系统 电机的散热方式主要有自然冷却和液体冷却两种，新能源汽车普遍 采用液体冷却方式，俗称水冷。 新能源汽车电机冷却系统与传统燃油车的冷却系统很相似，只是冷 却水泵为电子式，由１２Ｖ电源驱动其运转。
电机及其控制器系统知识培训分解PPT共33页
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
电机及其控制器系统知识培训分解
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
ቤተ መጻሕፍቲ ባይዱ
电机与运动控制系统第二版教学设计
电机与运动控制系统第二版教学设计研究背景随着现代工业的不断发展，机电一体化技术的应用越来越广泛，其中电机和运动控制系统更是核心技术。
为了适应市场需求，电机与运动控制系统的知识也不断发展和更新。
目前，电机与运动控制是机电一体化领域的重要组成部分，而教育界也在逐步更新电机与运动控制系统的教学内容，以满足社会需求。
在此背景下，本文旨在针对电机与运动控制系统的第二版教学设计进行研究。
教学目标本教学设计的目标是培养学生的技能，能够熟练掌握电机及运动控制原理、控制技术及其应用，并在实际项目中应用所学知识，为社会和企业服务。
课程内容本课程包括以下内容：第一章：电机控制概述1.1 电机控制的定义1.2 电机控制的作用1.3 常见的电机驱动控制技术第二章：电机基础知识2.1 电机结构简介2.2 电机参数2.3 电机转换基本方程式第三章：电机控制器3.1 电机控制器的功能3.2 基于控制器的电机控制3.3 常见的电机控制器第四章：运动控制概述4.1 运动控制的定义4.2 运动控制的作用4.3 运动控制的基础知识第五章：运动控制技术5.1 速度控制技术5.2 位置控制技术5.3 运动控制器的种类和应用第六章：电机和运动控制系统的应用6.1 电机和运动控制系统在工业领域的应用6.2 电机和运动控制系统在智能化生产中的应用6.3 电机和运动控制系统在新能源行业的应用教学方法本课程将采用以下教学方法：1. 讲授通过讲授，将基础理论和实际应用紧密结合，深入浅出地讲解电机和运动控制相关知识和技术，使学生能够理解和掌握相关理论和技术。
2. 实践通过实践，学生将能够实际操作和应用电机和运动控制，不仅能够掌握理论知识，而且更能够熟练掌握实际应用技巧，培养学生的实际操作能力。
3. 课程设计通过课程设计，将深入贯彻理论和实际操作，使学生能够将所学知识应用于实际项目中，培养学生协同工作的能力和团队合作精神。
教学评价本课程的评价将以以下几个方面进行：1. 学生自我评价帮助学生了解自己的成长，提高自我认知并对自己的表现进行评价和总结。
4.2任务二 驱动电机及控制系统结构原理
任务二 驱动电机及控制系统结构原理
1.驱动电机系统 动力电池的高压直流电输送至电机控制器，电机控制器将直流电转换为交流电输送 给驱动电机。
任务二 驱动电机及控制系统结构原理
1.驱动电机系统 在再生能量阶段，通过车轮的旋转带动电机转动。此时电动机转为发电机的功能， 由电机控制器将电机产生的交流电转为直流电，然后向动力电池充电。
任务二 驱动电机及控制系统结构原理
2.电机控制器 （3）电机控制器 电机控制器通过脉冲宽度调制PWM的方式控制IGBT工作，从而将电流从DC转换 到AC(电池到驱动电机)或者从AC转化到DC(驱动电机到电池)。
任务二 驱动电机及控制系统结构原理 3.电机系统运行数据分析
任务二 驱动电机及控制系统结构原理 3.电机系统运行数据分析
目录
CONTENTS
任务二 驱动电机及控制系统结构原理
任务二 驱动电机及控制系统结构原理
学习目标 1.了解驱动电机及控制系统基本结构 2.了解电机控制器的功能及结构原理 3.能够分析驱动电机系统的运行数据
任务二 驱动电机及控制系统结构原理
一、相关知识 1.驱动电机系统 新能源电动汽车的驱动电机系统主要由驱动电动机DM和电机控制器MCU组成， 电机系统通过高低压线束、冷却管路与整车其它系统进行连接。
任务二 驱动电机及控制系统结构原理
1.驱动电机系统 （3）旋转变压器 旋转变压器是一种电磁式传感器，又称作同步分解器，简称旋变。用来测量驱动电 机的转轴角位移和角速度。由激励绕组、余弦绕组和正弦绕组3个线圈组成。
任务二 驱动电机及控制系统结构原理
2.电机控制器 （1）电机控制器功能 电机控制器是驱动电机系统的控制中心，又称智能功率模块，通常简称为MCU。 主要功能是控制电机的旋转速度、旋转方向以及再生能量回收。此外，电机控制器 还要对电流传感器、电压传感器、温度传感器等输入信号进行处理，并将驱动电机 系统的运行状态通过CAN总线发送给整车控制器。
直流电机培训资料
直流电机控制系统的控制策略
PID控制
通过比例、积分、微分三个环节对误差信号进行控制， 实现电机的精确控制。
模糊控制
基于模糊逻辑理论，通过模糊化、推理和解模糊三个 环节对电机进行控制。
神经网络控制
利用神经网络的自学习能力，对电机进行智能控制。
直流电机控制系统的调试与维护
系统调试
在系统安装完成后，需要对各个组成部分进行调试，确保系统正 常运行。
直创新与发展
高效能
随着材料科学和制造技术的进步，直流电机在效率和性能方面取 得了显著提升，具有更高的能效和更长的使用寿命。
智能化
随着物联网和人工智能技术的融合，直流电机正朝着智能化方向发 展，具备远程监控、故障诊断和自适应调速等功能。
定制化
为了满足不同应用场景的需求，直流电机正朝着更加定制化的方向 发展，可以根据客户需求进行定制设计和优化。
直流电机在未来的应用前景
工业自动化
随着工业自动化程度的提高，直流电机将在 机器人、自动化生产线等领域发挥重要作用 。
电动车与新能源汽车
直流电机在电动车和新能源汽车领域的应用将进一 步扩大，为环保出行提供支持。
智能家居与智能城市
直流电机在智能家居和智能城市领域的应用 将更加广泛，如智能门锁、智能照明等。
故障诊断方法与流程
01
02
03
04
观察法
通过观察电机的外观和 运行情况，如是否有异 常响声、振动、冒烟等， 初步判断故障类型。
仪表检测法
使用万用表、钳形电流 表等仪表检测电机的电 压、电流、电阻等参数， 进一步确定故障原因。
替换法
对于可能损坏的元件， 如电刷、轴承等，可以 采用替换法进行测试， 以确定故障部位。

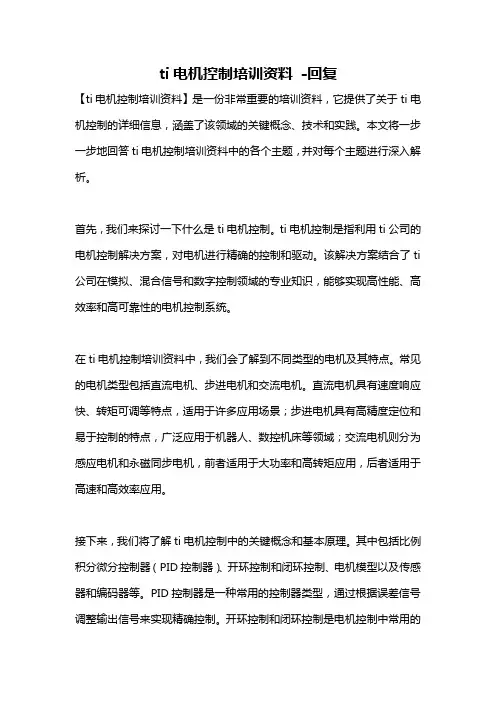

ti电机控制培训资料 -回复
