控制与保护开关电器特点及优点.
控制与保护开关电器研究

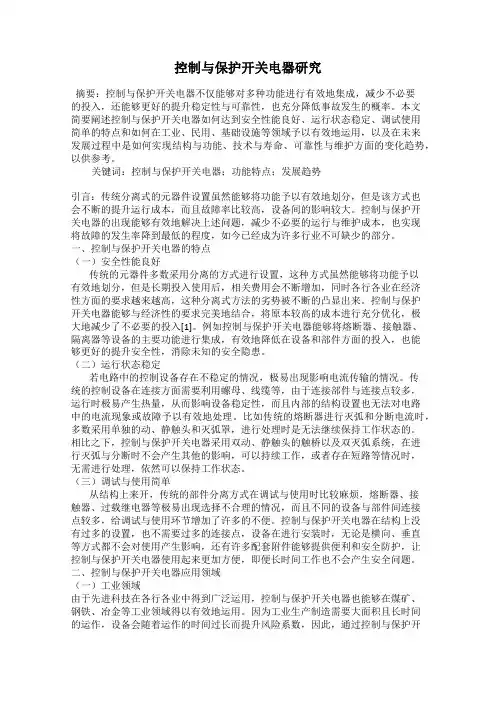

控制与保护开关电器研究摘要：控制与保护开关电器不仅能够对多种功能进行有效地集成，减少不必要的投入，还能够更好的提升稳定性与可靠性，也充分降低事故发生的概率。
本文简要阐述控制与保护开关电器如何达到安全性能良好、运行状态稳定、调试使用简单的特点和如何在工业、民用、基础设施等领域予以有效地运用，以及在未来发展过程中是如何实现结构与功能、技术与寿命、可靠性与维护方面的变化趋势，以供参考。
关键词：控制与保护开关电器；功能特点；发展趋势引言：传统分离式的元器件设置虽然能够将功能予以有效地划分，但是该方式也会不断的提升运行成本，而且故障率比较高，设备间的影响较大。
控制与保护开关电器的出现能够有效地解决上述问题，减少不必要的运行与维护成本，也实现将故障的发生率降到最低的程度，如今已经成为许多行业不可缺少的部分。
一、控制与保护开关电器的特点（一）安全性能良好传统的元器件多数采用分离的方式进行设置，这种方式虽然能够将功能予以有效地划分，但是长期投入使用后，相关费用会不断增加，同时各行各业在经济性方面的要求越来越高，这种分离式方法的劣势被不断的凸显出来。
控制与保护开关电器能够与经济性的要求完美地结合，将原本较高的成本进行充分优化，极大地减少了不必要的投入[1]。
例如控制与保护开关电器能够将熔断器、接触器、隔离器等设备的主要功能进行集成，有效地降低在设备和部件方面的投入，也能够更好的提升安全性，消除未知的安全隐患。
（二）运行状态稳定若电路中的控制设备存在不稳定的情况，极易出现影响电流传输的情况。
传统的控制设备在连接方面需要利用螺母、线缆等，由于连接部件与连接点较多，运行时极易产生热量，从而影响设备稳定性，而且内部的结构设置也无法对电路中的电流现象或故障予以有效地处理。
比如传统的熔断器进行灭弧和分断电流时，多数采用单独的动、静触头和灭弧罩，进行处理时是无法继续保持工作状态的。
相比之下，控制与保护开关电器采用双动、静触头的触桥以及双灭弧系统，在进行灭弧与分断时不会产生其他的影响，可以持续工作，或者存在短路等情况时，无需进行处理，依然可以保持工作状态。
控制与保护开关说明书
控制与保护开关说明书
一、介绍
1.控制与保护开关是由电器质量生产商生产和分销的一种高性能电气开关产品，通常可以帮助检测、控制和保护电气设备和电路的状态。
2.它是可编程的、可重复使用的，可以生产出多种电气解决方案，是电气设备和车辆的首选。
3.控制与保护开关有多种不同类型，例如断路器、膨胀开关、熔断器和其他开关，根据具体应用环境而不同。
二、特点
1.控制与保护开关拥有高可靠性，可以检测、控制和保护系统中的故障状态，具有自身的抗干扰能力，能有效地避免操作错误或其他外界因素的影响。
2.控制与保护开关具有良好的智能化性能，可以实时监测系统状态，根据不同状态和条件自动采取相应的处理操作。
3.它具有足够的稳定性和承载力，可以提供可靠和高效的电气保护，满
足系统的工作要求。
4.还具有低功耗特性和体积小，使用方便的特点，更加灵活，可以满足各种电气需求。
三、应用范围
1.控制与保护开关可应用于小型电机、变速器、起动器及锂电池充电器等高性能电器的控制和保护。
2.它还常用于数控机床，电动车，汽车或其他机器人的电气控制。
3.也可以用于电梯，楼宇，工厂及其他电气控制和保护系统。
四、使用方法
1.首先，根据具体应用环境，选择适当型号的控制与保护开关。
2.然后，将开关固定在控制设备的供电系统的根部，将供电线路的终端接入开关，使系统连接成环形结构。
3.最后，根据具体需要，选择合适的操作方式，并进行系统调试，以确保系统正常运行。
CPS-3A,CPS-6A,CPS-12A,CPS-16A,CPS-25A,CPS-32A,CPS-45A,CPS-63A,CPS-125A-
开关电器KB0是一种改进型控制与保护开关电器，国际上的叫法是CPS, 即“控制与保护开关电器”的英文缩写，作为新的大类产品，其产品类别代号为“CPS”.是英文Control and Protective Switching Devices的缩写。
KB0是“控制与保护开关电器”取“KB”二个汉字拼音的缩写，0是填补国内空白的第一代。
KB0的衍生品：1、HSKB0（上海红申注册品牌-著名商标）2、CPS（英语KB0翻译）3、KBO（中凯品牌）4、KBK（HSKBK上海红申授权山东红申品牌）5、KBB6、KB0CPS（乐清市红苏电气注册品牌）7、CPSKB08、KB019、其他型号CPS-45C-M32/06MFG45C-45框架（0.4~45A)125C-125框架（45~125A)上海红申电气为贸易厂家提供（1、KB0配件(含线路板）、2、KB0接线、3、KB0技术指导）注：不提供无牌KB0，不对外加工贴牌目录1产品概述2产品型号3其它特点4产品功能5工作条件6注意事项7差异化区别8适用场所1产品概述KBO系列产品填补了国内CPS控制与保护开关电器（设备）的空白，是模块化的单一产品。
集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）继电器、起动器、隔离器等的主要功能。
KBO产品采用模块化的单一产品结构型式,集成了传统的断路器（熔断器）、热继电器、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间－电流保护特性（具有反时限、定时限和瞬时三段保护特性）。
根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。
KBO主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自3A至100A、可调工作电流自0.12A至100A的电力系统中接通、承载和分断正常条件（包括规定的过载条件）下的电流,且能够接通、承载并分断规定的非正常条件（如短路）下的电流。
各种低压开关柜优缺点分析及选用
金属封闭固定式开关柜，各厂家生产略有不同，额定工作电压400V，额定绝缘低压690V，额定频率50Hz，额定工作电流In630～1600A时水平母线额定短时耐受电流Icw（1秒）是30kA，峰值耐受电流Ipk是63kA。额定工作电流1600～3200A时水平母线额定短时耐受电流Icw（1秒）是50kA，峰值耐受电流Ipk是105kA。柜宽有600、800、1000、1200mm4种，柜深有600和800mm2种，柜高都是2200mm。优点：GGD柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔，该开关柜具有机构合理、安装维护方便、防护性能好、分断能力高等优点，容量大、分段能力强、动稳定性强，电器方案适用性广，因开关等元件固定接线，因此接线处发热故障点少。缺点：开关柜维修需要停电，影响比较大，一个回路出问题整台柜都要停电维修。电气元件间没有间隔，安全间距要求大，安装回路少，单元无法互换。
国内常用低压开关柜品牌型号有国产PGL、GGD、GLL、GCS、GCK等，进口合资品牌型号主要有法国施耐德的Blokset、OKEEN柜，瑞士ABB的MNS2．0、MNS3．0。
1．2几种型号开关柜的特点
1．2．1PGL柜
属于开启式框架配电屏，屏前是钢板封闭，有固定操作刀闸，下部有门，开门后可操作断路器，柜后为敞开式没有封闭，水平主母线额定电流1600A，垂直母线最大额定电流630A。优点是散热较好，线路直观。缺点是防护差，带负载能力小。目前工程设计选型基本不再使用。
各种低压开关柜优缺点分析及选用
摘要：电力是现代社会不可缺少的动力，其中低压用电（电压小于1000V，最常用～380V/～220V）最为普遍，低压成套开关设备就是在低压供电系统中负责完成电能控制、保护、转换和分配的使用最广泛的电气设备。本文主要讨论各种型号的低压开关柜特点及在浮法玻璃生产企业供配电设计中的选用。
KB0系列控制与保护开关电器推广应用手册
KB0系列产品推广应用手册双击自动滚屏发布者：鸿雁飞飞发布时间：2008-12-8 15:46:03 阅读：9094次【字体：】KB0系列控制与保护开关电器 (CPS)Control and Protective Switching Device推广应用手册1.新型电器－控制与保护开关电器（CPS）众所周知，MCCB表示“塑料外壳式断路器”，ACB表示“框架式断路器”，而CPS则表示“控制与保护开关电器”，即“Control and Protective Switching Devices”的英文缩写。
“CPS”是国际通用的“控制与保护开关电器”的产品类别代号。
CPS是随着技术和市场的发展，近年来在国际上出现的一种新型的多功能电器；作为低压电器产品的一大类别，CPS已成为低压电器产品中的新类别。
CPS将断路器（熔断器）、接触器、起动器、隔离器、热继电器等分离电器元件的主要功能综合为一体，以一个具有独立结构形式的单一产品理想地实现了上述多个产品的组合功能。
由于保护特性和控制特性都是产品内部“自配合”的，并可综合多种信号, 因此, 保护特性完善、合理；可由自控方式或自控与手控兼有的方式进行操作，以完成其控制功能。
KB0系列控制与保护开关电器是国内第一代填补空白的CPS产品。
KB0产品的问世和推广应用，将带来低压电器向“集成化”发展的变革，促进电气领域的技术进步。
主要体现为：将大大减少低压电控系统中所需元件的品种和数量。
在集中控制、电动机控制中心（MCC）、微机群控等方面具有非同一般的优越性，特别适用于高度现代化的工业场合。
加上防护外罩，就可成为保护完善的防尘式、防腐式电器设备，在化工厂、冶炼厂、煤矿、港口、船舶及铁路上推广应用有广阔的前景。
提高系统的可靠性和工作连续性，缩短维护时间，将产生巨大的经济和社会效益。
在国际市场具有很强的竞争力。
2.KB0系列控制与保护开关电器（CPS）技术水平2000年11月20日KB0系列产品通过国家鉴定。
高压开关电器分类

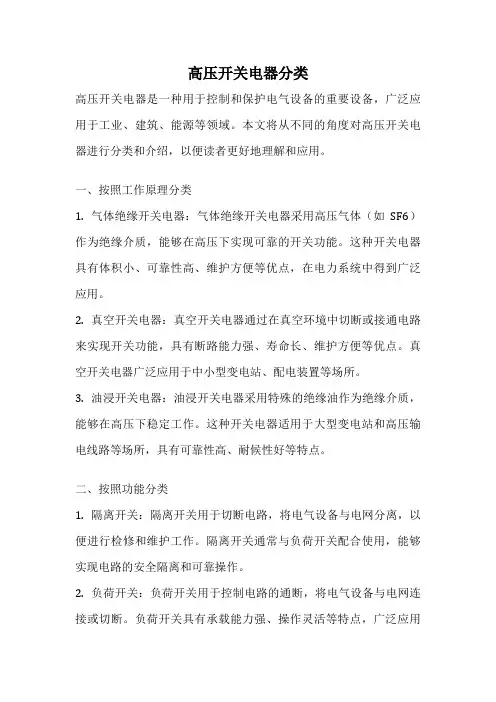

高压开关电器分类高压开关电器是一种用于控制和保护电气设备的重要设备，广泛应用于工业、建筑、能源等领域。
本文将从不同的角度对高压开关电器进行分类和介绍，以便读者更好地理解和应用。
一、按照工作原理分类1. 气体绝缘开关电器：气体绝缘开关电器采用高压气体（如SF6）作为绝缘介质，能够在高压下实现可靠的开关功能。
这种开关电器具有体积小、可靠性高、维护方便等优点，在电力系统中得到广泛应用。
2. 真空开关电器：真空开关电器通过在真空环境中切断或接通电路来实现开关功能，具有断路能力强、寿命长、维护方便等优点。
真空开关电器广泛应用于中小型变电站、配电装置等场所。
3. 油浸开关电器：油浸开关电器采用特殊的绝缘油作为绝缘介质，能够在高压下稳定工作。
这种开关电器适用于大型变电站和高压输电线路等场所，具有可靠性高、耐候性好等特点。
二、按照功能分类1. 隔离开关：隔离开关用于切断电路，将电气设备与电网分离，以便进行检修和维护工作。
隔离开关通常与负荷开关配合使用，能够实现电路的安全隔离和可靠操作。
2. 负荷开关：负荷开关用于控制电路的通断，将电气设备与电网连接或切断。
负荷开关具有承载能力强、操作灵活等特点，广泛应用于电力系统的各个环节。
3. 断路器：断路器用于切断故障电路，保护电气设备和电网的安全运行。
断路器具有快速切断能力和很高的断路能力，能够有效防止电气设备受到损坏。
三、按照额定电压分类1. 低压开关电器：低压开关电器适用于额定电压不超过1000V的电路。
低压开关电器具有体积小、价格低廉等特点，广泛应用于家庭、商业和工业领域。
2. 中压开关电器：中压开关电器适用于额定电压在1kV至35kV之间的电路。
中压开关电器具有断路能力强、操作灵活等特点，广泛应用于配电系统和工业用电场所。
3. 高压开关电器：高压开关电器适用于额定电压超过35kV的电路。
高压开关电器具有断路能力强、耐久性好等特点，主要用于大型变电站和高压输电线路等场所。
KBO控制与保护开关电器应用简析
KBO控制与保护开关电器应用简析摘要:介绍了KB0控制与保护开关电器的基本结构特点、基本原理、应用范围、与传统分离式电气元件的异同及其特性;主要介绍了不同配置应用及控制特点、选型要点,以及安装维护时应注意的问题。
关键词:KB0开关配置应用在民用建筑电气中,我们通常采用断路器(熔断器)、接触器、起动器、隔离器、热继电器等分离电器元件的组合来实现控制与保护功能。
经过长时间的实践,人们发现这种组合方式带来诸多弊端,如设计选型难,各种分离电器元件之间的配合不能达到预期效果。
随着电气技术的发展,人们对电气控制的可靠性、稳定性、便捷性提出了更高的要求。
于是,KB0控制与保护开关电器(国际代号CPS:Control and Protective Switching Devices)便应运而生。
它是一种具有独立结构,并可实现上述多个分离元件组合功能的单一产品。
相对分离元件,其保护特性更加合理、完善。
在北京奥运会媒体村、羽毛球馆、摔跤馆等工程中得到了良好运行效果和社会效益。
1 KB0开关的基本结构原理1.1 KB0开关内部结构主要由主体、热磁脱扣器、辅助触头以及声光报警附件等模块构成。
基本型KBO内部原理图及设计符号代号如图1、图2所示主电路为一次回路主触头、灭弧室及热磁脱扣器构成,A1、A2为主令开关及主线圈,其余为辅助触头。
当正常运行、或者发生短路、过载、过流等故障时,相应的主触头、辅助触头动作,实现接通、承载、分断、信号输出、报警、就地或远控等不同功能。
(如图1、图2所示)2 KB0开关的配置应用及选型要点KB0系列CPS主要应用于交流50Hz(60Hz)、额定电压690V及以下、电流自0.16A～125A的电力系统中接通、承载和分断正常条件下(包括规定的过载条件下)的电流以及非正常条件下的电流(如短路电流)以实现控制与保护功能。
2.1 最少配置KB0主体＋热磁脱扣器。
该配置主要应用于不需要远距离自动控制的负载,如仅需就地人力控制的空调器、风机、泵、照明、配电等负载。
控制与保护开关电器(CPS)保护功能分析
控制与保护开关电器（CPS）保护功能分析摘要：控制与保护开关电器（以下简称为CPS）将断路器、接触器、过载继电器以及隔离开关的主要功能集成于一体，具有短路分断能力高、协调配合特性好、多种保护功能等优点，是低压配电与控制系统中的理想元件。
关键词：开关电器、CPS、低压配电、控制系统。
引言：在低压电动机的控制与保护系统中，由于电动机运行情况及故障情况的多样性，为确保电动机的正常运行，需要进行多方面的保护。
CPS将断路器，接触器、过载继电器等主要功能集成与一体，除具有可频繁操作的特性外，还具有短路瞬时、短路短延时、堵转、阻塞、过载、电流不平衡（包含缺相）、剩余电流、起动超时等保护功能。
鉴于上述特点，在电动机控制与保护系统中，CPS具有非常明显的优势，是一种理想元件。
本文针对CPS的主要保护功能进行说明，以方便用户熟悉各种保护参数的设定。
1.短路瞬时保护特性瞬时保护主要用于防止配电网的金属性短路，此类故障一般为相间短路，短路电流很大，需要快速断开。
在CPS中，短路瞬时保护特性的主要特点为瞬动，即不需要任何延时的脱扣动作。
当主回路的电流达到瞬时保护的门限值时，CPS的瞬时脱扣器动作。
用于将主回路电流限制在预期电流以下，以达到保护线路和设备的目的。
注：CPS中的短路瞬时电流门限值一般为固定值，不可设置。
2.短路短延时保护特性短路短延时保护主要用来保护配电系统的阻抗性短路，由于此类短路一般发生在局部，电流大于过载保护定值，但又不是很大，未达到瞬时保护电流的门限值，故一般采用具有延时功能的选择性保护（即短路短延时保护）。
短路短延时保护主要是为了现实选择性（配合性）保护。
如图1所示，当设备1发生短路故障，故障电流未达到CPS的瞬动电流门限值，此时仅需要Q1瞬时动作脱扣。
Q1脱扣后，故障切除，保证设备2和设备3的持续运行。
若Q1未能及时切断故障，则在CPS延时时间到达之后，由CPS切除负载端所有设备，保证用电安全。
谈控制与保护开关电器(CPS)及在防爆电器中的应用
０ 引言
Ｃ Ｓ 英 文 全 称 为 Ｃ ｎ ｏ ｄＰｏ ｔｅＳ ｉ ｈ Ｐ（ ｏ ｔ ｌ ｒ ｅ ｉ ｗｔ — ｒａ ｎ ｔ ｖ ｃ ｃ
能性。 １ Ｃ Ｓ特 点 及 其发 展 Ｐ
ＣＳ Ｐ 控制与保护开关电器汇集 了分立元器件
的优 点并 克服其缺 点 ，这种 模块 化 的单 一 结构 型
［ 中图分类号］ Ｍ８Ｔ５ Ｔ ０￣Ｍ６ ［ 文献标识码］ Ｂ ［ 文章编号］１ ４ ９１（ ０） —０５ ０ ０ — １８２ ６０ ０３ — ３ ０ ０ ３
Ａｐ ｌ ａ ｉ ｎ ｏ ｎ ｒ ｌａ ｄ Ｐ ｏ ｅ ｔ ｎ Ｓ ｔｈ ｓ ｐ ｉ ｔ ｆＣｏ ｔ ｏ ｎ ｒ ｔｃ ｉ ｗｉ ｅ ｃ ｏ ｏ ｃ
Ｅｅｔｃｌ ｎ ｉ ｅｎ ｅａｔ ｅｔ ｔ ａ ａｙ ｎ ７０ ４ Ｃ ｉ ） ｌ ｒ ａ Ｅ ｇｎ ｒ ｇＤｐ ｒ ｎ ，Ｉ ｎ ｎＮ ｎａｇ４ ３０ ， ｈｎ ｃｉ ｅｉ ｍ ｅ ａ
Ｋｅ ｒ ｓ：ｃ ｎｒ ｌａ ｄ ｐ ｏｅ ｔ ｎ；ｍｕ ｆ ｎ ｔ ｎ； ｌｃｒｃ ａ ｐ ａ ｃ ｙ ｗｏ ｄ ｏ ｔ ｎ ｒｔ ｉ ｏ ｃ ｏ ｈｉ ｃｉ Ｅｘ ｅｅ ｔ ｐ ｈ ｎ ｅ ｕ ｏ ｉ
Ａ ｓ ａｔＴ ｅｃｎｒｌ ｎ ｒｔ ｔ ｎｓ ｉｈｎ ｌ ｔｃａｐ ａｃ ｂ ｔ ｃ：ｈ ｏｔ ｄｐ ｅ ｉ ｗｔ ｉｇｅｅ ｒ ｐ ｆｎ ｅ（Ｃ Ｓ）ｓａｓｒ ｏ ｅ ｒ ｏａ ｏ ｃｏ ｃ ｃｉ ｉ Ｐ ｉ ｏｔ ｆ ｗ—ｓ ｌ Ｎ ｔｅ ｙ
搞不清楚的KBO
搞不清楚的KBO今天给大家讲一下KBO（控制与保护电器），在我们生活中是经常见到的。
可是你又真的了解它吗？今天就跟着傅某人的脚步来认识下吧。
1，什么是KBO？2， KBO的适用范围。
3， KBO型号解读。
4， KBO控制面板。
1，什么是KBO？KBO（控制与保护电器），是低压电器中的新型产品，是我国上世纪九十年代研发的并填补国内空白的一类产品。
其采用模块化的单一产品结构型式，集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等主要功能的综合保护电器。
KBO实物图2， KBO的适用范围控制与保护开关电器适用于交流电压至 690V/50Hz(60Hz)，额定电流自 0.25A 至 125A 的电力系统中，能够接通，承载和分断正常条件下包括规定的运行过载条件下的电流，且能接通，承载和分断规定的非正常条件下的电流，如短路电流。
广泛应用于建筑、通讯设备、纺织、冶金、石化、水利工程、水处理、机械装备、成套设备、船舶、食品加工及电动机控制中心等领域。
如果负载 ( 如电动机 ) 大小的发生了变化，可在空载的情况下重新设置好参数如额定电流 ( 只能在主体额定电流范围 0.4~1le 内调整 )，起动电流倍数及起动延时时间等)，就能起到很好的保护功能作用。
使得SCPS 开关电器的适用范围拓宽，以适应大小不同的负载，且保护功能不受影响。
KBO应用接线3，KBO型号解读□ □ - □ □ /□□/□□□□第一位：企业代号；第二位：控制与保护开关电器：第三位：壳架等级电流 Inm：45，100(125)第四位：分断能力，C经济型 Y标准型 H较高型；第五位：负载性质；第六位：额定电流（1~125A）；第七位：附件（辅助触头）;第八位：线圈控制电压（M：AC:230V Q:AC:400V）；第九位：基础型不标注，F消防型（消防型只报警不跳闸）；第十位：G隔离型（无不标注）2， KBO控制面板。
CPS-45C保护开关
三、HSCPБайду номын сангаас图片（单体125A、45A）
四、HSCPS图片（星三角型接线）
五、HSCPS图片（双速型接线）
六、HSCPS图片（配电箱接线）
七、HSCPS图片（配电柜接线）
八、HSCPS图片（车间）
九、HSCPS优点
十一、企业简介
• • • • • • • • • • • 企业机构：浙江红苏电气科技有限责任公司 法人代表：刘董事长 注册资本：人民币5188万 经营模式：生产加工、经销批发 员工数量：800 - 1200人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、变压器、箱变） 品 牌：红申 HS 特色产品：HSCPS---------控制与保护开关
二、HSCPS控制与保护开关产品型号
• • • • • • • • • • • • HSCPS-B数字基本型控制与保护开关电器 HSCPS-E液晶高级型控制与保护开关电器 HSCPS-F消防型控制与保护开关电器 HSCPS-G隔离型控制与保护开关电器 HSCPS-L漏电型控制与保护开关电器 HSCPS-T通讯型控制与保护开关电器 HSCPSD双速型控制与保护开关电器 HSCPSD3三速型控制与保护开关电器 HSCPSN可逆型控制与保护开关电器 HSCPSJ星三角减压起动器 HSCPSZ自藕减压起动器 HSCPSR电阻减压起动器
HSCPS保护开关
主编：刘红申
一、HSCPS控制与保护开关简介
HSCPS是一种改进型控制与保护开关电器，国际上 的叫法是CPS, 即“控制与保护开关电器”的英文缩写， 作为新的大类产品，其产品类别代号为“CPS”.是英文 Control and Protective Switching Devices的缩写。 HSCPS是“控制与保护开关电器”取“KB”二个汉字拼 音的缩写，O是填补国内空白的第一代。 • HSCPS系列产品填补了国内CPS控制与保护开关电 器（设备）的空白，是模块化的单一产品。集成了传统的 断路器（熔断器）、接触器、过载（或过流、断相）继电 器、起动器、隔离器等的主要功能。 •
kb01基本型控制与保护开关电器
kb01基本型控制与保护开关电器概述kb01即“控制与保护开关电器”是低压电器中的新型产品，作为新的大类产品，其产品类别代号为”CPS”，是英文“Control and Pra-tectiveSwitching Device”的缩写。
CPS符合的标准：IEC60947-6-2：低压开关设备和控制设备第6部分多功能电器第2节控制与保护开关电器和GB14048.9-1998低压开关设备和控制设备多功能电器：控制与保护开关电器(等同采用IEC60947-6-2)。
用途kb01主要用于交流50H2(60HZ)、额定电压至690V、电流自0.16A-125A的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流，且能够接通、承载并分断规定的非常条件下的电流（如短路电流）。
功能kb01产品采用模块化的单一产品结构型式，集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有协调配合的时间-电流保护特性（具有反时限、定时限和瞬时三段保护特性）。
根据需要选配动能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
主要参数外型尺寸（即两种框架，分别为C、D）。
主电路极数分为：3极、4极。
主体额定电流等级：c框架：(12A、16A、25A、32A、45A) D框架：(45A、63A、80A、100A、125A)o脱扣器覆盖的整定电流范围：最小整定电流0.4A，最大整定电流125A(C框架0.4A-45A；D 框架25-125A)．短路分断能力等级：a、经济型(C)35kA b、标准型(Y)50Ka c、高分断型(H)80Ka脱扣器的型式：a、按保护对象分为电机保护(M)配电保护(P)。
b、按操作频率分为频繁操作和不频繁操作。
附件的类别和用途主体：具有短路保护、自动控制、就地操作与指示功能。
低压开关的分类和特点
低压开关的分类和特点低压开关是一种电气设备，用于控制、保护和隔离电路。
它有多种分类方式，每种分类都有其特定的特点和应用领域。
在本文中，我们将深入探讨低压开关的不同分类以及每种分类的特点。
低压开关的主要分类方式有以下几种：根据使用方式可分为手动开关和自动开关；根据控制电源方式可分为直流低压开关和交流低压开关；根据控制电路方式可分为直接操作开关和间接操作开关；根据开关结构可分为刀开关和断路器；根据熔断器类型可分为旋转熔断器和限流器熔断器等。
手动开关是一种由人工操作的开关，通过手动旋钮或拉杆来控制电路的开闭。
它的优点是简单可靠，使用方便。
手动开关主要用于一些较小的电路或需要频繁切换的场合。
自动开关是一种根据预定条件自动开闭的开关，它通常配备了感应器或计时器等装置，可以根据需要自动启动和停止电路。
自动开关的特点是自动化程度高，适用于较复杂的电路控制，尤其适用于需要精密计时和自动连锁的场合。
直流低压开关适用于直流电路，它具有良好的直流短路保护能力，并且能够承受较高的瞬时电流。
直流低压开关的特点是结构紧凑，动作迅速，寿命长，适用于电气设备、电力系统和交通信号等领域。
交流低压开关适用于交流电路，它具有良好的过载保护能力，并且能够承受较高的瞬时电流。
交流低压开关的特点是高度可靠，可承受较高的短路电流，适用于电力系统、工业控制和继电保护等领域。
直接操作开关是一种通过手动或电动机构直接控制电路的开关，它结构简单，操作方便，但只适用于较小的电流和电压等级。
直接操作开关通常用于低压控制电路和控制面板等。
间接操作开关是一种通过电磁驱动机构或电磁继电器等间接控制电路的开关，它可以实现较大电流和电压等级的控制，适用于电力系统、中小型机械设备和自动化装置等场合。
刀开关是一种通过刀片或刀头来切断电路的开关，它的特点是结构简单，接触电阻小，适用于较大电流和电压等级的控制。
断路器是一种可以切断和闭合电路的开关，它具有很好的过载和短路保护能力。
GGD、 GCK、GCS、MNS、MCS介绍低压开关柜型号及特点
低压开关柜的型号区别及特点电气设计网目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■ GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
CPS代号说明CPS即“控制与保护开关电器”是低压电器中的新型产品...
◆CPS代号说明CPS即“控制与保护开关电器”是低压电器中的新型产品，作为新的大类产品，其产品类别代号为“CPS”(Control and Protective Switching Devices)。
CPS符合的标准：GB14048.9《低压开关设备和控制设备多功能电器(设备) 第2部分：控制与保护开关电器(设备)》、IEC60947-6-2 《低压开关设备和控制设备第6部分多功能电器第2节控制与保护开关电器》。
符合GB标准和IEC标准规定的电气设计表示方法如图1所示。
KB0是填补国内空白的第一代CPS大类产品。
◆用途KB0主要用于交流50Hz (60Hz)、额定电压至690V、额定电流自0.25A至125A的电力系统中，能够接通、承载和分断正常条件下包括规定的运行过载条件下的电流，且能够接通、承载并分断规定的非正常条件下的电流，如短路电流。
◆功能KB0采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)继电器、起动器、隔离器等的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有协调配合的时间－电流保护特性(反时限、定时限和瞬时三段保护特性)，如图4所示。
根据需要选配功能模块或附件，即可实现对一般(不频繁起动)的电动机负载、频繁起动的电动机负载、配电电路负载的控制与保护。
◆产品型式KB0基本型产品的配置见图2，基本型产品的电气原理图见图3。
以KB0基本型产品作为主开关，通过与各种机构和功能附件组合，构成如下各系列产品：◇消防型控制与保护开关电器KB0-F◇隔离型控制与保护开关电器KB0-G◇双速电动机控制器KB0D◇三速电动机控制器KB0D3◇双电源自动转换开关电器KB0S◇减压起动器KB0J、KB0J2、KB0R、KB0Z◇可逆型控制与保护开关电器KB0N◇保护控制箱XBK1◇插入式板后接线KB0-R◇防爆控制与保护开关箱BQD55-KB0 1.主体2.热磁脱扣器3.辅助触头模块4.分励脱扣器5.远距离再扣器图2 基本型产品配置图1 电气设计表示方法图3 基本型产品的电气原理图图4 KB0系列产品的时间电流特性◆主要参数◇两种外形尺寸(即两种框架，代号分别为C、D)。
常用低压控制和保护电器有什么
常用低压控制和保护电器低压电器指电压在500V以下的各种控制设备、继电器及保护设备等。
用的低压电器设备有刀开关、熔断器、低压断路器、接触器、磁力启动器及各种继电器等。
1、刀开关铁壳刀开关的主要特点是：有灭弧能力；有铁壳保护和联锁装置（即带电时不能开门），所以操作安全；有短路保护能力；只用在不频繁操作的场合。
铁壳刀开关容量选择一般为电动机额定电流的3倍。
2、低压断路器曾称自动开关或空开。
它除具有全负荷分断能力外，还具有短路保护、过载保护和失欠电压保护等功能，并且具有很好的灭弧能力。
常用作配电箱中的总开关或分路开关。
3、接触器接触器也称为电磁开关，它是利用电磁铁的吸力来控制触头动作的。
接触器按其电流可分为直流接触器和交流接触器两类，工程中常用交流接触器。
接触器主要技术数据有额定电压、额定电流（均指主触头）、电磁线圈额定电压等。
应用中一般选其额定电流大于负载工作电流，通常负载额定电流为接触器额定电流的70％－80％。
交流接触器的主要特点如下。
（l）它是用按钮控制电磁线圈的，电流很小，控制安全可靠。
当环境潮湿时，可选用电磁线圈电压为36V 的安全电压进行控制。
（2）电磁力动作迅速，可以频繁操作，常用接触器控制电动机负荷运行。
（3）可以用附加按钮实现多处控制一台电动机或遥控功能。
（4）具有失电压或欠电压保护作用，当电压过低时，接触器自动断电。
4、磁力起动器磁力起动器由接触器、按钮和热继电器组成。
它具有接触器的一切特点，且具有热继电器保护作用，有的还具有可逆运行功能。
低压控制电器直接控制主电路，都有一定的灭弧能力。
通常采用的灭弧方法有磁吹式灭弧和栅片灭弧，后者是工程中低压电器的常用灭弧方法。
KB0控制与保护开关电器应用简析
KB0控制与保护开关电器应用简析作者：钟明来源：《科技资讯》2011年第29期摘要：介绍了KB0控制与保护开关电器的基本结构特点、基本原理、应用范围、与传统分离式电气元件的异同及其特性；主要介绍了不同配置应用及控制特点、选型要点，以及安装维护时应注意的问题。
关键词：KB0开关；配置应用中图分类号: T912 文献标识码：A 文章编号：1672-3791(2011)10(b)-0000-001 前言在民用建筑电气中，我们通常采用断路器（熔断器）、接触器、起动器、隔离器、热继电器等分离电器元件的组合来实现控制与保护功能。
经过长时间的实践，人们发现这种组合方式带来诸多弊端，如设计选型难，各种分离电器元件之间的配合不能达到预期效果。
随着电气技术的发展，人们对电气控制的可靠性、稳定性、便捷性提出了更高的要求。
于是，KB0控制与保护开关电器（国际代号CPS：Control and Protective Switching Devices）便应运而生。
它是一种具有独立结构，并可实现上述多个分离元件组合功能的单一产品。
相对分离元件，其保护特性更加合理、完善。
在北京奥运会媒体村、羽毛球馆、摔跤馆等工程中得到了良好运行效果和社会效益。
2 KB0开关的基本结构原理2.1 KB0开关内部结构主要由主体、热磁脱扣器、辅助触头以及声光报警附件等模块构成。
基本型KB0内部原理图及设计符号代号如图1、2所示。
主电路为一次回路主触头、灭弧室及热磁脱扣器构成，A1、A2为主令开关及主线圈，其余为辅助触头。
当正常运行、或者发生短路、过载、过流等故障时，相应的主触头、辅助触头动作，实现接通、承载、分断、信号输出、报警、就地或远控等不同功能。
3 KB0开关的配置应用及选型要点KB0系列CPS主要应用于交流50Hz(60Hz)、额定电压690V及以下、电流自0.16A至125A的电力系统中接通、承载和分断正常条件下（包括规定的过载条件下）的电流以及非正常条件下的电流（如短路电流）以实现控制与保护功能。
控制与保护开关(KB0、CPS)的特点、功能用途、适用领域与型号说明
控制与保护开关（KB0、CPS）的特点、功能用途、适用领域与型号说明一：特点1、控制与保护开关集熔断器、断路器、接触器、起动器、隔离器、热继电器、过载（或过流、断相）保护继电器、电机综合保护器、智能漏电继电器等低压电器产品功能于一体；2、控制与保护功能内部协调配合，缩小了安装位置，简化了接线；3、具有自动控制与手动控制兼有的方式进行操作，具有远距离自动控制和直接人力控制功能, 具有面板指示及机电信号报警功能，具有协调配合的时间－电流保护特性（反时限、定时限、瞬时和特大短路四段保护特性）；4、具有启动延时可调、过载延时可调、短路瞬时可调、特大短路瞬时、脱扣级别可调、过欠压可调、断相、缺相、三相不平衡可调、欠流欠载可调等保护功能；5、具有自动复位与手动复位，产品由于偶然故障断电后，可以在设定的时间内自动恢复供电，由于短路故障发生的脱扣动作不复位；6、系列化、集成化、模块化、小型化、多种型式、多种规格，设计选用简单明了，大大减少了设计人员的工作量；7、分断短路电流后免维护即可继续使用，连续运行性能强；8、体积小、短路分断性能指标高、飞弧距离短、机电寿命长和运行可靠性高、保护完善、控制方便、使用安全、节银节材，不需降容；9、智能化、故障可显示可查询、维修方便、可视化强、可调精度高；10、装配成套以及调整维护均十分方便，节省大量人力资源以及材料、空间尺寸，加之性能指标、功能多样化、运行高可靠性，使得总体效益明显提高；11、高性能、高可靠性、高防护等级；12、工作电流根据负载或用户需要可调，操作方便、安装角度灵活、使用面广。
二：功能用途控制与保护开关采用模块化的单一产品结构型式，集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器、电机综合保护器等低压电器产品的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有协调配合的时间－电流保护特性（具有过载反时限、定时限、短路瞬时、特大短路瞬时四段保护特性）。
