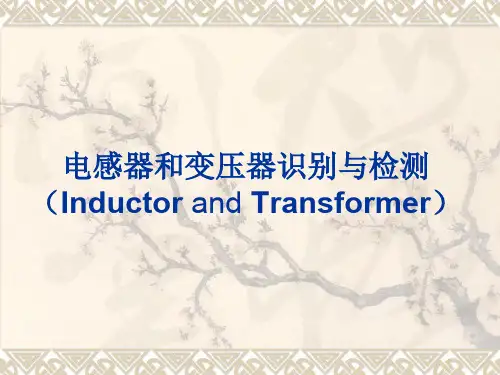

5 电感器和变压器的识别与检测

5 电感器和变压器的识别与检测
(2)确保线圈载流量和机械强度,选用适当的导线线圈不宜用过细的 导线绕制,以免增加线圈电阻,使Q值降低。同时,导线过细,其载流 量和机械强度都较小,容易烧断或碰断线。所以,在确保线圈的载流量 和机械强度的前提下,要选用适当的导线绕制。
(3)绕制线圈抽头应有明显标志
带有抽头的线圈应有明显的标志,这样对于安装与维修都很方便。
分布电容 线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版 间存在的电容被称为分布电容。分布电容的存在 使线圈的Q值减小,稳定性变差,因而线圈的分布 电容越小越好。采用分段绕法可减少分布电容。
允许误差:电感量实际值与标称之差除以标称值 所得的百分数。一般为10%-15%。
额定电流:指线圈允许通过的电流大小,通常用 字母A、B、C、D、E分别表示,额定电流值为 50mA 、150mA 、300mA 、700mA 、1600mA 。
按用途分 仪用变压器 电流互感器
整流变压器
三相变压器 按相数分
单相变压器
变压器符号
按制造方式壳式 心式Fra bibliotek壳式变压器
心式变压器
END
课外知识
铁氧体磁环,简称磁环。它是电子电路中常用的抗干扰元件, 对于高频噪声有很好的抑制作用,一般使用铁氧体材料 (Mn-Zn)制成. 信号频率越高,越容易辐射出去(要买优质的电脑机箱也是 要减小电磁泄漏),而一般的信号线都是没有屏蔽层的,那 么这些信号线就成了很好的天线,接收周围环境中各种杂乱 的高频信号,而这些信号叠加在本来传输的信号上,甚至会 改变原来传输的有用信号。那么在磁环作用下,使正常有用 的信号很好的通过,又能很好的抑制高频干扰信号的通过, 而且成本低廉。 所以大家在显示器信号线,USB连接线,甚至高档键盘、鼠 标上看的塑料疙瘩型的一体式磁环就不足为奇了.

电阻、电容、电感和变压器的识别与检测

电阻、电容、电感和变压器的识别与检测

电感的电感量与品质因数
电感量:表示电感元件储存磁场的能力,单位是亨 利(H)
品质因数:表示电感元件的效率,是电感元件在特 定频率下的无功功率与有功功率之比
电感的检测方法
外观检查:观察电感的外观,是否有损坏或异常情况。 电阻测量:使用万用表测量电感的电阻值,以判断其是否正常。 感量测试:使用专门的电感测试仪测量电感的感量、品质因数等参数。 匝间短路测试:检查电感的匝间是否短路,以确保电感正常工作。
电阻的阻值与精度
标称阻值:电阻上标注的数值,用于表示电阻的阻值 允许误差:实际阻值与标称阻值的偏差范围 精度等级:表示电阻阻值精度的等级,常见的有±5%、±10%、±20%等 温度系数:电阻值随温度变化的程度,是评估电阻性能的重要指标
电阻的检测方法
直接测量法:使用万用表直接测量电阻阻值
间接测量法:通过测量电路中电流和电压,利用欧姆定律计算电阻阻值
电容的容量与耐压
容量:表示电容器 储存电荷的能力, 通常以法拉(F)为 单位
耐压:表示电容器 能够承受的最大电 压,是电容器安全 运行的重要参数
容量与耐压的标识方 法:在电容器上通常 会标有容量和耐压值 ,这些数值对于选择 合适的电容器非常重 要
检测方法:通过使用万 用表等工具,可以测量 电容器的容量和耐压, 以确保其正常工作
漏电流过大:电容器的漏电流 超过允许值
绝缘电阻低:电容器绝缘性能 下降,导致电阻值降低
损耗过大:电容器在电路中有 较大的能量损耗
电感的识别与检 测
电感的标识与单位
标识:电感器通常用字母L表示,后面跟着数字或字母表示序号或种类。 单位:电感的国际单位是亨利(Henry),常用的单位还有毫亨(mH)和微亨(uH)。
电感的常见问题

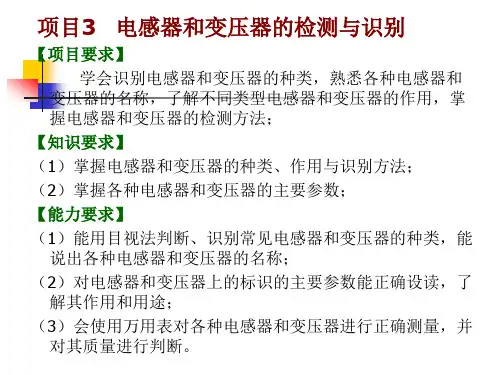

项目3 电感器和变压器的检测与识别

项目3   电感器和变压器的检测与识别

(3)用万用表对与电路板上相同的新电感器和变压器进 行离线检测,并分析比较在线与离线检测的结果 项目考核】 【项目考核】 (1)功放上各种类型的电感器和变压器名称; (2)不同类型电感器和变压器主要指标的识读; (3)将新的和已损坏的电感器和变压器混合在一起,先 进行外观识别,再用万用表进行检测,找出已损坏的 元器件,说明其故障类型; 实训报告】 【实训报告】 报告内容应包括项目实施目标、项目实施器材、项 目实施步骤、电感器和变压器测量数据和实训体会, 并按照下列要求将每次结果填入表中。
I
(2)品质因数(重要参数) )品质因数(重要参数) 表示在某一工作频率下,线圈的感抗对其等效直流电阻的比值, 值越 表示在某一工作频率下,线圈的感抗对其等效直流电阻的比值,Q值越 线圈的铜耗越小,当然质量也就越好。中波收音机的中周Q一般在 大,线圈的铜耗越小,当然质量也就越好。中波收音机的中周 一般在 55~75。选频电路中,Q值越高,电路的选频特性也越好。 值越高, ~ 。选频电路中, 值越高 电路的选频特性也越好。 ωL 式中: 工作频率 工作频率, :线圈电感量, 线圈总损耗电阻 式中:ω工作频率,L:线圈电感量,R线圈总损耗电阻 L =
序号 电感器类型 电感器实际阻值 电感器标称电感量 额定电流 备注
操作3:色码电感器的识读 操作 要求:对各种标志的色码电感器进行识读,结果填入表3-3中。 表3-3:色码电感器的识读纪录
型号 色点颜色 (从左到右) 电感器的电感量 误差等级 额定电流 电流组别
LG1 LG400 LG402 LG404 LGX
中周的磁芯磁帽用高频或低频特性的磁性材料制成, 中周的磁芯磁帽用高频或低频特性的磁性材料制成,低频用于收 音机,高频磁芯用于电视机和调频收音机。 音机,高频磁芯用于电视机和调频收音机。 调谐方式有单调谐和双调谐两种。收音机多采用单调谐电路。 调谐方式有单调谐和双调谐两种。收音机多采用单调谐电路。常 用的中周有: 用的中周有:TFF-1、 TFF-2、 TFF-3;10TV21、10LV23、 、 、 ; 、 、 10TS22等型号为电视机所用。 等型号为电视机所用。 等型号为电视机所用 中周变压器的适用频率范围:几千赫兹~几十兆赫兹, 中周变压器的适用频率范围:几千赫兹~几十兆赫兹,在电路中 起选频、耦合等作用。 起选频、耦合等作用。 (3)高频变压器 ) 高频变压器分为耦合线圈和调谐线圈两大类。 高频变压器分为耦合线圈和调谐线圈两大类。 调谐线圈与电容器可组成串、并联谐振电路,用于选频作用。 调谐线圈与电容器可组成串、并联谐振电路,用于选频作用。天 线线圈、谐振线圈等都是高频线圈。 线线圈、谐振线圈等都是高频线圈。 (4)行输出变压器 ) 又称逆行程变压器,接在电视机行扫描的输出级。 又称逆行程变压器,接在电视机行扫描的输出级。 5、变压器的主要参数 、 在规定的温度和电压下, (1)额定功率 在规定的温度和电压下,变压器长期工作不超过规 ) 定温升的最大输出视在功率,单位VA。 定温升的最大输出视在功率,单位 。 指在额定负载时变压器输出功率与输入功率的比值。 (2)效率 指在额定负载时变压器输出功率与输入功率的比值。 )

电感和变压器的区别

电感和变压器的区别

电感和变压器的区别
电感器(电感线圈)和变压器均是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感
应元件,也是电子电路中常用的元器件之一。

电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝,它在电路中用字母"L"表示。

电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

变压器是利用电感器的电磁感应原理制成的部件。

在电路中用字母"T"(旧标准为"B")表示。

变压器是利用其一次(初级)、二次(次级)绕组之间圈数(匝数)比的不同来改变电压比或电流比,实现电能或信号的传输与分配。

主要作用有:降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等。

只不过变压器是利用其原边线圈通电后产生的磁场影响了副边线圈,导致它产生了“感生电势”,也就是副边就有电压产生。

也就是变成了一个能量转换器件在使用。

而电感本身“却是隔交通直”的说法不全面,所谓隔交通直只是我们在电路中利用了电感器的“感抗”原理而已。

这只是与变压器的自感、互感在电路中不同的用法。

简言之:变压器是通过自身电感对副边产生互感而生电压。

电感器是通过其感抗,产生对交流电的谐振而遏制,但直流电不受其影响。

变压器在电路中的连接方式是与交流电源并联,电感在电路中的连接方式一般是与交流电路串联,电感虽然对交流电有阻挡作用,但也并不是完全不让交流电通过,它是通过所谓的感抗来产生对交流电的限制作用。

对于变压器来说,它是作为交流电负载的方式来工作的,它对交流电产生的作用是能量转换,而不是通过。

电子元器件的识别与测试

电子元器件的识别与测试

07 电子元器件的识别与测试一、目的1.了解常用电子元器件(如:电阻、电容、电感、变压器、二极管、三极管、单结管、晶闸管、数码管、接插件、开关、集成电路、电声器件等)的种类、结构、参数、性能等.2.学会识别、选用、测量、安装各类电子元器件。

二、器材1.数字万用表。

2.各种常用电子元器件。

3.电子元器件展板.4.多媒体设备等.三、电子元器件的识别与测试特殊的元器件检测需要多种通用或专用测试仪器,一般性的技术改造和电子制作,利用万用表等普通仪表对元器件检测,也可满足制作要求。

1.电阻器(1)根据电阻器上的标志识别电阻器的阻值.(2)用万用表准确测量电阻器的阻值。

2.电位器(1)用万用表测量电位器固定端的阻值。

(2)用万用表检测电位器活动端的性能。

3.电容器(1)根据电容器的标志识别电容器的容量。

(2)用万用表(具有电容测量档的数字万用表)测量电容器的容量。

(3)小电容(C≤0.1μF)可测短路、断路、漏电故障。

常用测电阻的方法:正常情况下,电阻为无穷大,若电阻接近或等于零,则电容短路;若为某一数值,则电容漏电。

(4)电解电容正负极性的判断①引脚较长的一端为“+"极,引脚较短的一端为“−”极。

②标有“−”标志的一端为“−”极。

③用万用表判断:用红、黑表笔接触电容器的两引脚,记住漏电电流的大小。

然后将电容器的正、负引脚短接一下,将红、黑表笔对调后,再测漏电电流,漏电电流小的一次,与黑表笔相接的引脚为“+”极.(5)注意:由于电容器具有储存电荷的能力,因此,在测量或触摸大电解电容器时,要先将两个引脚短路一下(方法是:手拿带有塑料柄的螺丝刀,然后用金属部分将引脚短路),以将电容器中存储的电荷泻放,否则,可能会损坏测试仪表或出现电击伤人的意外情况。

4.电感器(1)根据电感器的标志识别电感器的电感量.(2)用万用表(具有电感测量档的数字万用表)测量电感器的电感量.(3)电感线圈的测量:可用万用表的欧姆档测线圈的直流电阻,若电阻为零或接近零,则说明线圈短路或局部短路;若电阻为无穷大,则说明线圈断路.(4)注意:在测电感器时,数字万用表的量程选择很重要,最好选择接近标称电感量的量程去测量;否则测试结果将会与实际值有很大的误差.5.变压器(1)初、次级绕组的判别:电源变压器的初级绕组引脚和次级绕组引脚通常是分别从两侧引出的,并且初级绕组多标有220V的字样,次级绕组则标出额定输出值,如:15V、24V、35V等。

实训项目3 电感、变压器的认知与检测实验报告

实训项目3 电感、变压器的认知与检测实验报告

实训项目3 电感、变压器的认知与检测一、实训概要主要介绍电感元件、变压器及压电元件的分类、结构、基本功能及检测方法。

通过学习,要求读者能正确识别这三类元件,并掌握这三类元件的基本功能、基本结构及检测方法。

学习本章时,自始至终要以元件的符号、功能及检测为重点。

二、实训目的1、了解电感器、变压器的用途分类2、了解色码电感标志的识别方法3、掌握检测电感、变压器的方法三、实训原理一)电感元件的分类及符号1.分类电感元件是由线圈绕制而成的,如图所示。

它又称电感线圈,简称电感。

2.电感的符号不同类型的电感在电路中具有不同的符号,如图所示。

二)电感的特性及主要参数直流电阻:是绕制电感的导线所呈现的电阻。

由于绕制电感的导线常用铜丝,且长度也不会很长,故电感的直流电阻往往很小,一般忽略不计。

电感量:电感量又叫电感系数或自感系数,它是反映电感具备电磁感应能力的物理量。

电感量的基本单位是亨利(H),常用单位有mH(毫亨)和μH(微亨)。

H、mH及μH之间的换算关系如下:1H=103mH ;1mH=103μH ;1H=106μH感抗:感抗是指电感元件对交流电(或突变电流)的阻碍作用。

品质因素:品质因素是衡量电感元件质量的重要参数。

品质因素常用Q表示。

分布电容:由于电感是由导线绕制而成的,这样匝与匝之间具有一定的电容,线圈与地之间也有一定的电容。

三)电感元件的识别及检测1.电感的识别电感元件一般为二端或三端元件,其外表具有如下一些特点,根据这些特点很容易识别电感元件。

可以看到线圈、或表面标有“μH”或“mH”、或带有一个可以旋转的磁芯的元件便是电感示。

2.电感的检测电感在使用过程中,常会出现断路,短路等现象,可通过测量和观察来判断。

(1)利用万用表1Ω或10Ω档很容易判断电感是否断路或短路。

(2)有些电感可通过观察其表面来判断好坏。

四)变压器1.变压器的基本结构变压器是由具有同一闭合磁路的铁心(或磁心)及绕在铁心(或磁心)上的线圈构成,如图所示。

电感器和变压器的检测与识别

电感器和变压器的检测与识别
颜色 黑色 棕色 红色 橙色 黄色 绿色 蓝色 紫色 灰色 白色 第一位有效数 0 1 2 3 4 5 6 7 8 9 第一位有效数 0 1 2 3 4 5 6 7 8 9 倍数 100 101 102 103 104 105 106 107 108 109 误差 ±20% ±1% ±2% ±3% ±4%
返回
变压器的主要特征参数
(1)变压比(变阻比) 变压比-直接标出电压变换值。如220V/7.5V; 变阻比-以比值表示。如3:1表示初次级阻抗比为3:1。测 量: (2)绝缘电阻和抗电强度-变压器安全工作的重要参数 绝缘电阻:变压器线圈之间、线圈与铁芯之间以及引线之 间的电阻。 抗电强度:在规定时间内(如1分钟)变压器可承受的电 压。 电源变压器:工作电压、使用条件对变压器的两参数 要求不同,并做好防潮通风。 小型电源变压器绝缘电阻不小于500M, 抗电强度大于 2000V。
(3)绝缘电阻 表征变压器绝缘性能的一个参数,是施加在绝缘层上的电压和漏电流的 比值。包括:绕组-绕组;绕组与铁芯;绕组与外壳。用兆欧表测量 (或万用表R×10k档)。 6、电感线圈和变压器的型号及命名方法 (1)电感线圈的命名方法:由4部分组成:□□□□ 第1部分:主称 ,字母表示(L:线圈;ZL:高频扼流线圈) 第2部分:特征,字母表示(G:高频) 第3部分:形式,字母表示(X:小型) 第4部分:区别代号,字母表示 (2)中周变压器的命名方法:由3部分组成 第1部分:主称 ,字母表示(T:中频变压器;L:振荡线圈;T:磁性瓷芯式) 第2部分:尺寸,数字表示(1:7×7×12;2:10×10×14等) 第3部分:级数,数字表示(1:第1级;2:第2级;3:第3级) (3)变压器型号中主称字母的含义 DB:电压变压器;CB:音频输出变压器;RB:音频输入变压器; GB:高频变压器;HB:灯丝变压器; SB或ZB:音频(定阻式)变压器

项目3-电感器和变压器的检测与识别

项目3-电感器和变压器的检测与识别

电子元器件检测与识别
知识1 知识 电感器和变压器的类型与主要参数
• 1.常见电感器和变压器的外型和图形符号 常见电感器和变压器的外型和图形符号
电子元器件检测与识别
常见电感器的外型和图形符号( 图3.1 常见电感器的外型和图形符号(续)
电子元器件检测与识别
知识2 知识
色码电感
电感器和变压器的检测方法
电子元器件检测与识别
色码电感有LG1、LGX、LG400、LG402和LG404共5种 、 色码电感有 、 、 和 共 种 类型,色码电感器的型号及性能如表3.8所示 类型,色码电感器的型号及性能如
型 号 外型尺寸系列 电流组别 电感容量范围
LG1、LGX型(卧式) 、 型 卧式)
φ5,φ6,φ8,φ10,φ15
φ13 φ9 φ5,φ8,φ18
A组 组 A组 组 A组 组 D组 组
LG404型(立式) 型 立式)
电子元器件检测与识别
技能与技巧
小电感的制作方法 在电路制作中,常常买不到合适的小电感, 在电路制作中,常常买不到合适的小电感,这时可以自己制作一 个带磁芯的小电感。 个带磁芯的小电感。 电感的电感量与磁芯的导磁率及尺寸有关。根据常用的电感计算方法, 电感的电感量与磁芯的导磁率及尺寸有关。根据常用的电感计算方法, 当线圈的尺寸、长度、直径以及采用的磁芯材料选定以后, 当线圈的尺寸、长度、直径以及采用的磁芯材料选定以后,则其相应 参数就可以认为是一个确定值,可以看成是常数。 参数就可以认为是一个确定值,可以看成是常数。此时线圈的电感值 仅和其绕组匝数的平方成正比, 仅和其绕组匝数的平方成正比,由此可以得出小电感的计算公式为 L=KW2 式中, 为线圈的匝数 为线圈的匝数; 为电感系数 一般应由磁芯生产厂家提供, 为电感系数, 式中,W为线圈的匝数;K为电感系数,一般应由磁芯生产厂家提供, 其单位为纳亨( )。漆包线的电感系数也是由厂家提供的。 )。漆包线的电感系数也是由厂家提供的 其单位为纳亨(nH)。漆包线的电感系数也是由厂家提供的。如果不 了解漆包线的电感系数K的数值 则可先在磁芯上绕上W1圈 的数值, 了解漆包线的电感系数 的数值,则可先在磁芯上绕上 圈,再用万 用电桥测出其电感量L1,那么,利用K=L1/W12,即可求出该漆包线的 用电桥测出其电感量 ,那么,利用 , 电感系数K值 电感系数 值。 初步制作完毕后,可以用万能电桥边测边调, 初步制作完毕后,可以用万能电桥边测边调,即可达到满意的结 果。 目前市场上有“电感测试仪”销售,价格在200~ 元 目前市场上有“电感测试仪”销售,价格在 ~300元。

电感是什么,和变压器有什么区别

电感是什么,和变压器有什么区别

电感是什么,和变压器有什么区别
电感和变压器是两种不同的电子元件,它们的作用和应用有所不同。

电感是一种电性元件,主要作用是产生感应电动势和储存能量。

具体来说,电感器一般由线圈构成,当有电流流过线圈时,根据楞次定律,线圈会产生一个反向的电动势来抵抗电流的变化。

因此,电感的作用是阻止电流的变化,通常用于平滑电路、滤波、储能等场合。

变压器则是一种由两个或多个线圈构成的元件,通过互相感应和变化电流大小来调整电压大小。

变压器通常由铁芯和线圈组成,通过改变线圈的匝数或铁芯的位置来调整输出电压的高低。

变压器在电力系统、通信、电子等领域中广泛应用,用于实现电压变换、电流变换、阻抗变换等功能。

总的来说,电感和变压器都是电子设备中重要的元件,但它们的作用和应用有所不同。

电感主要用于平滑电路、滤波、储能等场合,而变压器则用于实现电压、电流、阻抗的变换和传输等功能。

变压器与电感器(电抗器)的区别

变压器与电感器(电抗器)的区别
电感器和变压器的范围很广:工作频率可以是工频(50Hz),也可以是无线电波(如几百MHz以上);
低频时用硅钢片作铁芯,高频时用铁氧体作磁芯,频率很高时就是空芯线圈;高频时磁路可以是开放的,
如铁氧体和空芯线圈,低频时磁路是闭合的,如铁磁芯和铁氧体磁芯。
变压器和电感有共性,都是利用电磁感应原理工作,都是用线圈来产生磁场,变压器的初级电感量
其中2个端子)。
是一种重要指标……
但变压器是用来改变电路中的电压、阻抗,用来传递能量(信号)的。变压器都有初、次级(至少4个
端子),即使是自耦变压器,也等效为初、次级(至少3个端子);电感是用来阻止电路中电流变化的,
或与电容组成谐振回路,一般只有两个端子(即使有些电感为了调节电感量有多个抽头,也只同时使用

电感线圈、互感器、开关变压器检验标准

电感线圈、互感器、开关变压器检验标准

电子元器件评价检验标准物料类别名称电感线圈互感器开关变压器文件号:QW/Q3-QA-05-19共2页第2页序号类别检验项目技术要求检验方法检验工具抽样判定检验水平5安全性能绝缘电阻绝缘电阻大于100MΩ。

在线圈与线圈间、线圈与磁芯间施加500V的直流电压。

绝缘电阻测试仪A(20;0,1)特殊★★阻燃骨架、漆包线符合V0级符合V0级(备注:出口产品胶带需符合灼热丝750℃标准)燃烧6机械性能跌落测试(只针对开关电源变压器)跌落测试后允许引脚变形,不允许胶座出现破裂,只针对开关电源变压器。

将开关电源变压器从80厘米高处跌落到测试工装上3次。

测试工装B(5;0,1)特殊引脚强度-弯曲(针对扼流线圈)引脚无断裂、引脚和本体无松动或脱落,电气性能符合。

任取一根引脚按相反方向弯曲一次(共二次)后钳子引脚强度-抗拉力引脚应无松动或脱落,电气性能符合。

将变压器放在桌面引脚与地面平行,引脚轴线方向上施加30N的拉力10±1S后拉力计推力对变压器实施大于85N的推力,测试后外观应无可见损伤,性能测试符合要求。

将变压器焊接PCB板上,使用推力计对变压器进行横向推力测试。

拉力计6环境试验★稳态湿热在常温(25±3℃)状态下1h后,外观应无可见损伤,性能测试符合要求。

放在温度85±2℃,相对湿度85%—90%的环境中放置48h,取去充分除去表面水滴。

湿热箱B(5;0,1)特殊★高温贮存取出在常态(温度25±3℃湿度40-80%)下恢复1h后,外观应无可见损伤,性能测试符合要求.放在温度125±5℃(规格书温度高于此标准按规格书要求)的环境中48h。

高温恒温箱★低温贮存取出在常态(温度25±3℃湿度40-80%)下恢复1h后,外观应无可见损伤,性能测试符合要求.放在-25±5℃的环境中48h。

低温恒温箱7有害物质ROHS测试按《电磁炉公司ROHS物料检验流程》标准执行ROHS测试仪关键物料按计划抽测REACH评估供应商提供第三方RECH检测报告及提供声明函第三方机构8需提供零部件拆分元件备案清单供应商提供检验要求及注意事项:1.”★”为型式试验项目,正常进货检验免检,尺寸仅供参考,“★★”为评价项目标准。

常用电子元器件的识别与检测

常用电子元器件的识别与检测

1.2.6电容器的选用
根据电路特点和用途选用
不同电路应该选用不同种类的电容。在电源滤 波和退耦电路中应选用电解电容;在高频电路 和高压电路中应选用瓷介和云母电容;在谐振 电路中可选用云母、陶瓷和有机薄膜等电容器; 用作隔直时可选用纸介、涤纶、云母、电解、 陶瓷等电容器;旁路可以选用涤纶、纸介、陶 瓷、电解等电容。
自举电容:用在自举电路中的电容器称为自举电容,常 用的OTL功率放大器输出级电路采用这种自举电容电路, 以通过正反馈的方式少量提升信号的正半周幅度。
分频电容:在分频电路中的电容器称为分频电容,在音 箱的扬声器分频电路中,使用分频电容电路,以使高频 扬声器工作在高频段,中频扬声器工作在中频段,低频 扬声器工作在低频段。
文字符号法,将数字与特殊符号两者有规律组 合起来表示电阻的主要参数。常见符号有M、K、 R。
数码法,用三位数字表示元件的标称值。从左 至右,前两位表示有效数位,第三位表示 10^n(n=0~8)。当n=9时为特例,表示10^(-1)。 而标志是0或000的电阻器,表示是跳线,阻值 为0Ω。
色标标志法, 对体积很小的 电阻和一些合 成电阻,其阻 值和误差常用 不同颜色的色 环来标注,色 环标志法有四 环和五环两种。 普通电阻一般 用4环表示, 精密电阻用5 环表示。
测 1.12集成电路的识别与检
测 1.13微处理器
1.1电阻元件的识别与检测
1.1.1电阻的分类
按电阻的阻值特性分类 按制造材料分类 按用处分类 按安装方式分类 按功率分类
1.1.2电阻的命名方法及符号
l 用字母表示主称:R—电阻器;W—电位器
l 用字母表示材料:T—碳膜;H—合成膜;P—硼碳膜;U —硅碳膜;C—沉积膜;I—玻璃釉膜;J—金属膜;Y— 氧化膜;S—有机实芯;N—无机实芯;X—线绕;R—热 敏;G—光敏;M—压敏

电感与变压器的区别

电感与变压器的区别

能够产生自感、互感作用的器件均称为电感器件。

电感器件是无线电设备中重要元件之一,它与电阻、电容、晶体二极管、晶体三极管等电子器件进行适当的配合,可构成各种功能的电子线路。

由于电感器一般由线圈构成,所以又称为电感线圈。

为了增加Q值、缩小体积,线圈中常用软磁性材料做成磁芯。

电感器有固定电感器、可变电感器、微调电感受器、色码电感器、平面电感器、集成电感器等。

在无线电整机中电感器主要是指各种线圈,对于与电感线圈相关的变压器、延迟线、滤波器等,在本节中将作必要说明。

1.电感线圈电感线圈是用绝缘导线(漆包线、纱包线、***导线等)一圈紧靠一图地绕制而成.在交流电路中,线圈有阻碍交流电流通过的作用,而对稳定的直流电压却不起作用(线罪状本身直流电阻例外)。

所以线圈可以在交流电路中作阻流、变压、交连、负载等。

当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等。

电感线圈在电路中常用英文字母“L”表示,电感量的单位是“亨利”,简称亨,常用英文字母“H”表示;比亨小的单位为毫亨,用英文字母mH表示;更小单位为微亨,用英文字母H表示。

它们之间的关系为:1H=103mH=106uH.(1)自感与互感。

当交流电流通过电感线圈时,将在线圈的周围产生交变磁场,这个磁场能穿过线圈,并且在线圈中产生感应电动势。

自感电动势的大小与磁通量的线圈的特性有磁,这种特性用自感电感线圈在电路中常用英文字母“L”表示,电感量的单位是“亨利”,简称亨,常用英文字母“H”表示;比亨小的单位为毫亨,用英文字母mH表示;更小单位为微亨,用英文字母H表示。

它们之间的关系为:1H=103mH=106uH.(1)自感与互感。

当交流电流通过电感线圈时,将在线圈的周围产生交变磁场,这个磁场能穿过线圈,并且在线圈中产生感应电动势。

自感电动势的大小与磁通量的线圈的特性有磁,这种特性用自感系数来表示。

电感受。

电感受量是表示电感数值大小的量,一般称之为电感。

电感线圈的自感工作原理:线圈(电感)中的自感电动势的方向将要阻碍原磁场的变化,这是因为原有的磁场是线圈中的电流产生的,自感受电动热阻碍通过线圈的电流发生变化,这种阻碍作用就是电感的感抗,其单位欧姆()。

电阻电容电感和变压器的识别与检测

电阻电容电感和变压器的识别与检测
3、电容的主要参数
标称容量和允许偏差 额定工作电压(电容的耐压) 击穿电压 绝缘电阻
三、电容的分类、标识和检测
4、电容参数的标识
直标法 文字符号法 数码标识法 色标法
三、电容的分类、标识和检测
4、电容参数的标识--直标法 按导磁材料性质分:空心变压器、磁心变压器、铁心变压器
色环符号规定 二、电阻的分类、标识和检测 5、电阻的检测--注意事项
7 、指针式万用表电阻档使用
黑调 表节 棒零 短点 接
调 节 时 红
二、电阻的分类、标识和检测
7 、指针式万用表电阻档使用
测 电 阻 时 阻 值 读 取
三、电容的分类、标识和检测
1、电容的分类
按材料分:涤纶、云母、瓷介、电解电容 按用途分:耦合、旁路、隔直、滤波电容 按极性分:有极性(电解电容) 、无极性电
变压比:
U1
n=---
U2
额定功率:规定的频率和电压下,能
长期工作而不超过规定温升的输出功率
效率:输出功率与输入功率的比值
绝缘电阻:各绕组间及绕组与铁心间
的电阻
四、电感和变压器的分类、检测
5、变压器的检测
判 别 初 次 级
四、电感和变压器的分类、检测
5、变压器的检测
判 别 初 次 级
容 按容量是否可变分:固定、半可变 、可
变电容
各种电容
各种电容
三、电容的分类、标识和检测
2、电容的命名方法 CD11---立式电解电容
电容 铝电解质为材料 立式 CT1----圆片形低频瓷介电容
电容 低频陶瓷为材料 圆片 规则:第1位表示“电容”,第2位表示材料,
第3位表示分类
三、电容的分类、标识和检测

电感器、变压器检测方法和技巧

电感器、变压器检测方法和技巧

电感器、变压器检测方法和技巧电感器、变压器检测方法和技巧电感器、变压器检测方法与经验1.色码电感器的检测将万口表置于R×1挡,红、黑表笔各接铃码电感器的仳一引出端,此时口针应向右摎动。

根据测出的电阻值大小,分下述方法进行鉴别:a、被测色码电感器电阻值为零,其内部有短路性故障。

b、被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系,只要能出电阻值,则另认为被测色码电感器是正常的。

2.中周变压檐的检测a、将万用表拨至R×±挡,按照中周变压器的各绕组引脚排列规律,逐一检查各绕组的通断情况,进而判断其是否正常。

b、检测绝缘性能钹将万用表置于R口10K挡,做如下几种状态测试:(1)初级绕组与次级绕纬间的电阻值;(2)初级绕组与外壳之间的电阻值;(3)次级绕阻与外壳之间的电阻值。

上述测试结果分出三种情况:(1)阻值为无穷大:正常;(2)阻值为零:有短路性故障(3)阻值小于无穷大,但奥于难:有漏电性故障。

3.电源变压器的检测与经验4.其容易冷的毛病主要为内部短路。

这时可通过万用表检查电源电压来判定其是否正常,多行输出变压器绝缘性能下降或有匝间局部短路现象时,将使得行扫描电流激增,开关电源输出电压下降。

因此,可通过测量电阻电压来判断行输出变压器是否短路。

5.(1)通过观察变频器的外貌来检查其是否有明显异常现象。

如线圈引线是否断裂,脱磬,绝缘材料是否有烧焦痕迹,铁心紧固螺杆是否有松动,硅钢片有无锈蚀,绕组线圈是否有外露等。

(2)绝缘口测试。

用万用表R×10K挡分别测量铁心与初级,初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值,万用表指针均应指在无穷大位置不动。

否则,说明变压器绝缘户能不良。

(3)线圈通断的检测。

将万用表置于R×1挡,测试中,若某个绕组的电阻值为无穷大,则说明此绕组有断路性故障。

(4)判别初、次级线圈。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
变压器的基本结构
工作原理
(1)互感现象:在原、副线圈上由于有交变电 流而发生的感应现象,叫做互感现象,互感 现象是变压器工作的基础。
(2)变压器通过闭合铁芯,利用互感现象实现 了电能到磁场能再到电能的变化。
(3)变压器只能工作在交流电路中。
一次侧与二次侧电压电流比
一次侧与二次侧电压比等于 一次侧与二次侧绕组的匝数比 即所绕的圈数比
绝缘性能的检测
4.变压器线圈通\断的检测
第3章 电感器的识别检测与选用
主讲:周文强 课程:常用电子元器件识与检测
3.2 变压器
3.2.1 变压器的种类 3.2.2 变压器的工作原理 3.2.3 变压器的主要参数 3.2.4 变压器的磁芯 3.2.5 变压器的识别与检测 3.2.6 变压器的应用电路
本章内容
4.6 二极管的选择和应用 4.6.1 二极管的选择 4.6.2 普通二极管的应用 4.6.3 稳压二极管的应用 4.6.4 双向触发二极管的应用 4.6.5 变容二极管的应用 4.6.6 发光二极管的应用
4.高频变压器
高频变压器可分为耦合线圈和调谐线圈两大类。 高频变压器的主要在收音机做天线线圈和电视 机中做天线的阻抗变换器
磁性天线
5. 脉冲变压器
脉冲变压器用于各种脉冲电路中,其工作电 压、电流等均为非正弦脉冲波。常用的脉冲 变压器有电视机的行输出变压器、行推动变 压器、开关变压器、电子点火器的脉冲变压 器、臭氧发生器的脉冲变压器等。
2. 音频变压器
音频变压器的主要作用是耦合、倒相和阻抗 匹配等。
输入端:初级多接输入电缆或话筒,次级接 放大器第一级。
输出端:初级接放大器的输出端,次级接负 载(扬声器等)。它的作用是把扬声器较低 的阻抗,通过输出变压器变成放大器所需的 最佳负载阻抗。
低频变压器
3.中频变压器
中频变压器俗称中周,是超外差式收音机和电视机 中的重要元件,决定了收音机的灵敏度、选择性 等,电视机的图像清晰度。
各量的决定关系
3.2.3 变压器的主要参数
变压器的主要技术指标较多,常有变压比、额定 功率、效率、空载电流及绝缘电阻等。 1.变压比 变压比是变压器初级电压(或阻抗)与次级电压 (或阻抗)的比值。 2.额定功率 额定功率是变压器在指定频率和电压下能长期连 续工作,而不超过规定温升时次级输出的功率, 用伏安表示,习惯称瓦或千瓦。
认识外观与电路符号
各种类型变压器
3.2.1 变压器的种类
▪ 变压器按工作频率可分为低频变压器、中变压 器和高频变压器。
▪ 变压器按磁芯材料不同,可分为高频、低频和整 体磁芯三种。几种常见的硅钢片形状如图
1. 电源变压器
低频变压器又可分为音频变压器和电源变压 器两种。
家用电器大多采用交流220v供电,而内部各 电路采用不同的电压的直流供电,这就需要 变压器变换成所需要的各种电压,次级根据 用途可以有多个绕组,以输出不同的电压和 功率,在整流、滤波,供电正常工作
3.2.4 变压器的磁芯
磁芯形状和特点
磁芯形状和特点
磁芯外形特点比较
磁芯材质特性比较
3.2.5 变压器的识别与检测
在电路原理图中,变压器通常用字母 “T” 表示,其中有黑点的一端表示变压器绕组 的同名端。
电子产品中常见变压器
普通低频变压器
普通低频变压器型号的名称通常由三部分组成: 第一部分:主称,用字母表示; 第二部分:功率,用数字表示,单位用伏安
根据此比例式子可以看出 当一次输入电压一定时, 二次侧的电压或高或低, 不满足要求,设计时N2是 不变的,N1有三个档位可以 调节,当U2需要调大一点, 只能N1变小一点。否则反之。
一次侧与二次侧电流比等于 二次侧与一次侧绕组的匝数比 即所绕的圈数反比
电动势关系
电压关系
功率、电流关系
▪ 因为不存在各种电磁能量损失,所以功率 等于输出功率,即:
变压器的主要参数
3.效率 效率是输出功率与输入功率之比。一般变 压器的效率与设计参数、材料、制造工艺 及功率有关。
4.空载电流 变压器在工作电压下次级空载或开路时, 初级线圈流过的电流称为空载电流。一般 不超过额定电流的10﹪.
变压器的主要参数
5.绝缘电阻 绝缘电阻表示变压器线圈之间、线圈与铁 芯之间以及引线之间的绝缘性能。绝缘电 阻是变压器,特别是电源变压器安全工作 的重要参数。常用的小型电源变压器绝缘 电阻不小于500ΜΩ,抗电强度大于2000V。
3.2 变压器认识
变压器是变换电压、电流和阻抗的器件, 它在电源和负载之间进行直流隔离,以最 大限度地传输能量。 一般变压器主要由铁芯和线圈(也称绕组) 两部分构成。线圈有两个或多个绕组,接 交流电源(信号源)的线圈为初级线圈, 与负载相连的线圈为次级线圈。
变压器图
(a)结构示意图
(b) 电路图形符号
6. 自耦变压器
自耦变压器的绕组为有抽头的一组线圈,其 输入端和输出端之间有电的直接联系,不能 隔离为两个独立部分。
7. 隔离变压器
隔离变压器的主要作用是隔离电源、切断干 扰源的耦合通路和传输通道,其一次、二次 绕组的匝数比(即变压比)等于1。它又分 为电源隔离变压器和干扰隔离变压器。
3.2.2 变压器的工作原理
(VA)表示; 第三部分:序号,用数字表示。
中频变压器
中频变压器的型号也由三部分组成: 第一部分:用字母表示主称; 第二部分:用数字表示尺寸; 第三部分:用数字表示级数。
变压器的检测
1.气味判断法 在严重短路性损坏变压器的情况下,变压 器会冒烟,并会放出高温烧绝缘漆、绝缘 纸等的气味。因此,只要能闻到绝缘漆烧 焦的闻到,就表明变压器正在烧毁或已烧 毁。
2.外观观察法
用眼睛或借助放大镜,仔细查看变压器的外 观,看其是否引脚断路、接触不良;包装是 否损坏,骨架是否良好;铁芯是否松动等。 往往较为明显的故障,用观察法就可判断出 来。
3.压器绝缘性能的检测
变压器绝缘性能检测可用指针式万用表的 R×10K挡作简易测量。分别测量变压器铁 芯与初级、初级与各次级、铁芯与各次级、 静电屏蔽层与初次级、次级各绕组间的电 阻值,万用表的指针应指在无穷大处不动 或阻值应大于100MΩ,否则,说明变压器 绝缘性能不良。
相关文档
最新文档
