光纤端面清洗操作规范方案和判定标准
光纤端面清洁机清洁方法
光纤端面清洁机清洁方法# 光纤端面清洁机清洁方法## 引言光纤端面作为光传输的重要部分，其质量的好坏直接影响到光网络的可靠性和传输性能。
光纤端面清洁机作为常用的光纤端面清洁工具，可以高效、准确地清洁光纤端面，提高光纤连接的质量和可靠性。
本文将介绍光纤端面清洁机的工作原理和使用方法。
## 工作原理光纤端面清洁机主要采用了精密的机械手臂系统和先进的清洁材料，通过机械手臂将清洁材料接触到光纤端面，并施加适当的压力进行清洁。
清洁材料一般采用特殊的纤维布或棉花棒，可以去除光纤端面的灰尘、油脂、污渍等。
## 使用方法### 步骤一：准备工作首先，需要准备好光纤端面清洁机、清洁纤维布或棉花棒。
确保清洁布或棒是干净的，避免引入更多的污渍。
### 步骤二：打开清洁机轻轻地打开清洁机的上盖，确保不要碰触到机器内部的清洁材料，以免引起污染或损坏。
### 步骤三：插入光纤连接器将需要清洁的光纤连接器插入清洁机的光纤接口。
注意插入时要保持垂直，并避免碰撞光纤连接器的内部部件。
### 步骤四：开始清洁关闭清洁机的上盖，确保连接器与清洁机的接触牢固。
根据清洁机的指示，按下开始按钮，清洁机将自动开始清洁过程。
### 步骤五：观察清洁效果清洁机将自动完成清洁过程，清洁时间一般在几秒钟到几十秒钟之间。
在清洁过程中可以观察清洁机的工作状态，确保清洁的进行顺利，出现异常时及时停止清洁。
### 步骤六：结束和检查当清洁机完成清洁后，将自动弹开清洁机的上盖。
取出光纤连接器，观察清洁效果。
使用显微镜或光学检测仪器检查光纤端面，确保清洁效果良好，无灰尘、油脂、污渍等。
## 注意事项1. 使用清洁机前，先了解清洁机的使用说明。
不同型号的清洁机可能有不同的操作步骤和注意事项。
2. 在清洁光纤端面之前，先用气吹枪吹去连接器上的大颗粒灰尘，以免拖毒清洁布或棒。
3. 在清洁机的操作过程中，不要用手直接触摸光纤端面和清洁机的内部。
4. 清洁机需要定期保养和维护，参考清洁机的说明书进行操作。
光纤端面检测清洁方案
¾清洁次数 ：>500次
¾换清洁卷带非常方便 ¾清洁等级为100级
操作演示
清洁一擦，清洁插芯端面
轻轻一按，更换清洁区域
污染前图片1
污染前图片2
清洁后图片
更换带芯演示－－方便，无污染
第1步：拿下滑盖
第2步：推下上盖
第3步：拿下旧带芯
第4步：拿下新带芯
第5步：推上上盖
第6步：装上滑盖
视频演示播放： 视频文件： 1),卡带清洁演示.avi
端面干净的示意图
权威部门调查结果
Martin Technical Research公司独立调研发现80%的用户和98%运营商经 历过光纤端接面不洁造成的故障，另有72%的用户和88%的运营商经历过 抛光不良造成问题。这个指标远远高于其他原因引起的光纤故障。 详见表一：
网络用户 80% 72% 40% 8% 34% 36% 6%
2
3.5’’液晶显示器
3
1.25mm通用公头适配器
4
2.5mm通用公头适配器
5
FC/SC/ST PC母头适配器
6
LC/PC 母头适配器
7
CLE-PEN- 1.25mm清洁棒
8
CLE-PEN-2.5mm清洁棒
9
CLE-BOX清洁器卡带
10 12V 电源适配器（可充电）
数量 1 1 1 1 1 1 1 1 1 1
2),卡带更换带芯.avi
其他材料的清洁方法及对比
z 光纤清洁棒和电动清洁棒
不佳原因： 1，第1次使用清洁效果好，第2、3…次再使用，会有二次污染。
（清洁笔和清洁器都是轻轻一按就自动更换到新清洁丝区域，避免二次污染）
2，成本非常贵
光接口清洁操作指导书
光接口清洁操作指导书目录1.1概述 (2)1.2光连接器的防护要求 (2)1.3光连接器的清洁要求 (2)1.4光接口的清洁工具介绍 (3)1.5光接口的清洁方法 (5)1.5.1尾纤接头清洁方法 (5)1.5.2光连接器（普通法兰盘、光衰减器）清洁方法 (7)1.5.3光板内尾纤接头和法兰盘清洁方法 (7)1.5.4光衰减器的清洁方法 (8)1.5.5光纤显微镜的使用方法 (8)1.6光板内部尾纤接口清洁注意事项 (9)1.7其它注意事项补充 (9)1.1 概述光传输系统中使用了大量的光连接器件，在工程和维护过程中容易受到污染，从而影响光信号的质量，导致系统性能下降，对网络的稳定运行造成隐患。
因此在操作过程中要求对光连接器件进行正确的清洁防护和处理措施。
本操作指导书适用于：●尾纤接头：包括光缆侧、ODF侧、设备侧以及单板内部（从光模块到单板拉手条法兰盘之间的尾纤）；●法兰盘：包括线路侧ODF架、机柜内部ODF架（波分设备）、单板拉手条上；●光衰减器。
1.2 光连接器的防护要求(1) 在工程期间，尾纤防尘帽用防静电袋密封包装后存放在机柜底部。
(2) 在维护中换下的光板应及时为光口盖上防尘帽，并放入合适的包装盒，以保持光口的清洁。
(3) 光板在运输和保存过程中，要求具有安全可靠的外包装，避免器件受到机械和静电损伤，并防止震动。
1.3 光连接器的清洁要求(1) 在工程和维护期间，需要对尾纤、法兰盘、光衰减器、光板接口等进行操作前，应先准备好光连接器清洁工具。
(2) 对于机房环境灰尘比较大，对光连接器进行操作前，应先做好周边的清洁工作，如清理尾纤接头、光接口等处的灰尘。
(3) 尾纤接头容易被污染，在开局和维护时，尾纤接头拔出后，应在清洁后再插入光板接口或法兰盘，避免因尾纤不清洁导致光板上的连接部分受到污染。
(4) 在工程和维护时，对尾纤接头、法兰盘、光衰减器、光板光接口操作时，及时盖上防尘帽，避免裸露在空气中造成污染。

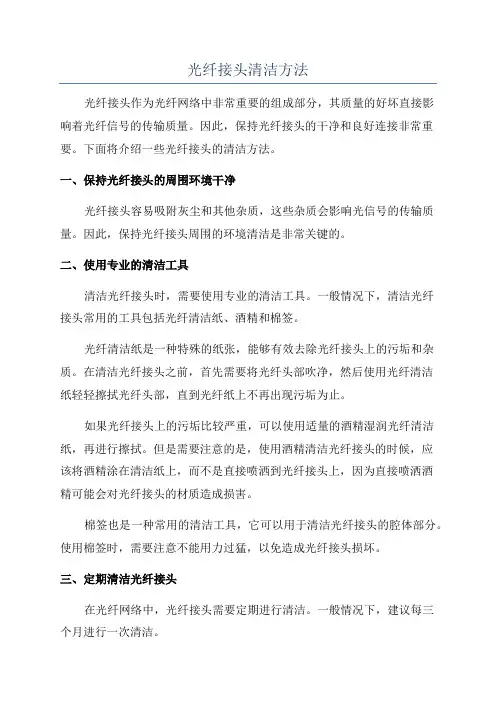

光纤接头清洁方法
光纤接头清洁方法光纤接头作为光纤网络中非常重要的组成部分，其质量的好坏直接影响着光纤信号的传输质量。
因此，保持光纤接头的干净和良好连接非常重要。
下面将介绍一些光纤接头的清洁方法。
一、保持光纤接头的周围环境干净光纤接头容易吸附灰尘和其他杂质，这些杂质会影响光信号的传输质量。
因此，保持光纤接头周围的环境清洁是非常关键的。
二、使用专业的清洁工具清洁光纤接头时，需要使用专业的清洁工具。
一般情况下，清洁光纤接头常用的工具包括光纤清洁纸、酒精和棉签。
光纤清洁纸是一种特殊的纸张，能够有效去除光纤接头上的污垢和杂质。
在清洁光纤接头之前，首先需要将光纤头部吹净，然后使用光纤清洁纸轻轻擦拭光纤头部，直到光纤纸上不再出现污垢为止。
如果光纤接头上的污垢比较严重，可以使用适量的酒精湿润光纤清洁纸，再进行擦拭。
但是需要注意的是，使用酒精清洁光纤接头的时候，应该将酒精涂在清洁纸上，而不是直接喷洒到光纤接头上，因为直接喷洒酒精可能会对光纤接头的材质造成损害。
棉签也是一种常用的清洁工具，它可以用于清洁光纤接头的腔体部分。
使用棉签时，需要注意不能用力过猛，以免造成光纤接头损坏。
三、定期清洁光纤接头在光纤网络中，光纤接头需要定期进行清洁。
一般情况下，建议每三个月进行一次清洁。
清洁光纤接头的时候，应该将光纤设备断开，避免在清洁的过程中产生光纤信号中断从而影响正常的通信。
四、避免接触光纤接头在清洁光纤接头之外，还需要注意避免接触光纤接头。
因为人体的油脂和其他物质会对光纤接头造成污染。
在使用光纤设备的时候，应该尽量避免触摸光纤接头。
如果确实需要接触光纤接头，应该减少接触时间，并在接触之后使用清洁纸进行清洁。
总结来说，保持光纤接头的清洁对于光纤网络的正常运行非常重要。
通过定期清洁和使用专业的清洁工具，可以有效地去除光纤接头上的污垢和杂质，保持光纤接头的良好连接。
此外，还应该避免接触光纤接头，避免人为造成光纤接头的污染。
这些方法能够帮助我们保持光纤接头的清洁，提高光纤信号的传输质量。
光纤 清洁 使用方法
光纤清洁使用方法1. 简介光纤是一种高速传输数据的技术，它具有较低的信号衰减、高带宽等优势，因此在通信、网络和数据中心等领域得到广泛应用。
然而，由于光纤的传输基于光信号，光纤表面和光纤连接器的污染会严重影响光纤的传输质量和性能。
因此，定期对光纤进行清洁是非常重要的。
本文将介绍光纤清洁的基本知识和使用方法，帮助您保持光纤的良好状态，提高其传输能力和可靠性。
2. 光纤清洁工具在进行光纤清洁之前，您需要准备以下基本工具：- 光纤清洁盒：用于存放和保护光纤清洁杆。
- 光纤清洁杆：用于清洁光纤连接器和光纤接口。
- 清洁纸：用于擦拭光纤连接器和光纤接口。
3. 清洁步骤3.1 准备工作在开始清洁光纤之前，确保您已经关闭所有光纤设备，并拔掉与光纤相连的电缆。
这是为了确保在清洁过程中不会带来任何风险和损害。
3.2 光纤连接器清洁光纤连接器是光纤传输中最容易污染的部分之一。
以下是清洁光纤连接器的步骤：1. 打开光纤清洁盒，取出一根光纤清洁杆。
2. 检查光纤连接器是否可见明显的污渍，如灰尘或油脂。
3. 将清洁杆轻轻插入光纤连接器，并用旋转的方式进行清洁。
杆头的尖端通常有清洁纸，可以去除污渍。
4. 清洁每个光纤连接器时，确保每个连接器都使用干净的部分，以避免交叉污染。
5. 检查清洁的效果，如果还有残留物，可以重复上述步骤。
6. 清洁完成后，将光纤清洁杆放回清洁盒，确保杆头不受损坏。
3.3 光纤接口清洁除了连接器外，光纤接口也是污染的常见区域。
以下是清洁光纤接口的步骤：1. 使用清洁纸擦拭光纤接口，确保没有明显的污渍。
2. 如果需要更彻底的清洁，可以将一块清洁纸包裹在长杆上，类似于一种“棉签”。
3. 轻轻擦拭光纤接口，确保每个接口都得到适当的清洁。
4. 检查清洁的效果，如果还有残留物，可以使用新的清洁纸进行擦拭。
5. 清洁完成后，将使用过的清洁纸安全处理，确保不会再次使用。
4. 清洁时间表光纤清洁的频率取决于光纤使用的环境和条件。
光纤连接器端面的检测与清洁方法
光纤连接器端面的检测与清洁方法作为最便捷的光纤接续方式，光纤活动连接器已广泛应用于光通信布线网络，光通信设备及测试设备中。
通常情况下，光纤连接器都是以光纤跳线、预端接光缆等型式应用到实际的工程项目中，这些跳线连接器在网络的安装、调试及维护过程中，往往会经历多次的插拔过程。
而在这一过程中，经常会由于操作人员不注意对连接器端面的防护，导致光纤端面受到污染，从而影响到光链路传输性能的下降，增加连接器的插入损耗(Insertion loss)和降低连接器的回波损耗(Return loss)，严重时甚至会造成整个链路的瘫痪。
因此，要正确认识光纤连接器端面检测与清洁的重要性，在日常的操作及维护中，应该严格执行操作规范，确保光纤跳线端面的清洁度。
如果光纤端面被污染了，就要按规范的程序进行清理。
常见的光纤连接器端面污垢检测的方法有目测检查和仪器检查两种：●目测检查一般情况下最普通的检查端面污垢做法是：断开设备后拿起光纤连接器端面正对光线，首先查看是否的明显的尘埃及污垢，然后通过观察端面对光线的折射是否明亮来检测端面是否洁净和平滑，如果端面对光线的反射为平滑明亮则认为是比较洁净的，如果端面对光线的反射不太明亮和不够平滑，很有可能是有污垢存在或者端面上有灰尘，这样的端面将严重影响光传输的质量。
当然借助专业仪器对端面进行检查能更加全面地了解端面上的细节问题。
●仪器检查目前针对光纤端面的检查工具仪器比较多，其中光纤显微镜是使用最广泛的专业检查仪器。
一般情况下用于多模的光纤显微镜显示倍率为200倍，而用于单模的光纤显微镜显示倍率为400倍。
更为先进的光纤显微镜不但可以在两种倍率间自由切换，更可以通过LCD屏幕显示光纤端面情况，从而不需要断开设备检测光纤端面，还避免了眼睛受到激光损伤的风险。
以下是通过仪器观察到的几种典型端面污染情况。
见图1、图2、图3、图4：一般对于数量多、重复性高的端面检测。
如光纤跳线，光模块的生产厂家以及相关的检测试验室，采用固定式的光纤端面显微镜。
光纤端面的清洗方法
光纤端面的清洗方法光纤端面的清洗是光纤通信中非常重要的一环，因为光纤端面的污染会导致光信号的衰减、反射和散射等问题，从而影响光纤通信的质量和性能。
因此，正确有效地清洗光纤端面是确保光纤通信稳定可靠的关键步骤。
清洗光纤端面前，我们需要了解一些清洗的基本原则。
在清洗光纤端面时，我们可以采取以下几种常用的方法：1. 干净棉签法：使用干净的棉签蘸取适量的无水酒精，然后轻轻擦拭光纤端面。
这种方法适用于一般的污染情况，可以有效地去除灰尘和油脂等污染物。
2. 专用清洗盒法：专用清洗盒内置有一对精密的清洗棒，可以直接插入光纤连接器的端面进行清洗。
使用时，只需将连接器插入清洗盒中并旋转几次，即可去除端面上的污染物。
这种方法适用于频繁使用的光纤连接器，清洗效果较好。
3.洁净纸片法：使用洁净的纸片，如光纤清洁纸或无纺布，蘸取适量的无水酒精，然后轻轻擦拭光纤端面。
这种方法适用于轻微的污染情况，可以快速去除端面上的污染物。
除了上述常用的清洗方法外，还有一些注意事项需要我们注意：1. 清洗时应避免用手直接触摸光纤端面，以免污染端面。
2. 清洗时应避免使用有纤维屑的棉签和纸巾等材料，以免造成更严重的污染。
3. 清洗时应避免使用有溶剂的清洗液，以免损坏光纤端面的涂层。
4. 清洗后，应及时用清洁纸片擦拭光纤端面上的残留液体，以免留下水迹或污染物。
5. 清洗后，应使用专用的塞封盖封闭光纤端面，以避免再次污染。
光纤端面的清洗是确保光纤通信质量和性能的关键步骤。
通过选择合适的清洗方法和工具，遵循正确的清洗原则和注意事项，我们可以有效地去除光纤端面上的污染物，保持光纤通信的稳定可靠。
希望本文的内容对大家有所帮助。
光纤端面的清洗方法
光纤端面的清洗方法光纤端面的清洗是保证光纤传输质量的重要环节，它直接影响到光信号的传输效果和系统的稳定性。
因此，正确的清洗方法对于保障通信设备的正常运行至关重要。
本文将为大家介绍几种常用的光纤端面清洗方法。
一、干式清洗法干式清洗法是一种常见的清洗方法，其原理是利用干净的纤维棒或纤维布直接擦拭光纤端面。
具体步骤如下：1. 选择一根洁净的纤维棒或纤维布，确保其没有任何污染物；2. 轻轻地沾取一些清洁剂，注意不要过多，以免滴落到光纤连接器内部；3. 用纤维棒或纤维布轻轻擦拭光纤端面，注意保持一定的力度和角度，避免损坏端面；4. 可以使用光源和显微镜检查清洗后的端面是否干净，如有污染物可再次进行清洗。
二、湿式清洗法湿式清洗法相对于干式清洗法来说，更加彻底有效。
它利用特殊的清洁剂和纤维棒或纤维布进行清洗，具体步骤如下：1. 选择一种专用的光纤清洁剂，注意不要使用不适合的清洁剂；2. 将纤维棒或纤维布蘸湿清洁剂，注意不要过湿，以免引起水分渗入连接器内部；3. 轻轻擦拭光纤端面，保持适当的力度和角度，避免损坏端面；4. 用纯净的无纤维残留的干净棉布擦拭干净；5. 使用光源和显微镜检查清洗后的端面是否干净，如有污染物可再次进行清洗。
三、气体吹扫法气体吹扫法是一种快速简便的清洗方法，它利用高压气体将污染物吹除光纤端面。
具体步骤如下：1. 准备一台专用的气体吹扫设备，如压缩空气罐、气体吹扫枪等；2. 将气体吹扫枪对准光纤端面，保持一定距离，注意不要太近；3. 打开气体吹扫设备，将高压气流吹向光纤端面，吹除污染物；4. 使用光源和显微镜检查清洗后的端面是否干净，如有污染物可再次进行清洗。
四、专业清洗设备除了以上的清洗方法，市场上还有一些专业的光纤清洗设备，如光纤清洗器、光纤清洗盒等。
这些设备采用先进的技术和材料，能够更加彻底地清洗光纤端面，提高清洗效果。
使用这些设备，只需要按照设备说明书上的操作步骤进行清洗即可。
总结：光纤端面的清洗是确保光纤传输质量的重要环节。
光纤端面的处理方法
光纤端面的处理方法一、光纤端面的处理方法简介光纤端面的处理方法是指对光纤连接器或插头的接口部分进行清洁和抛光，以保证光信号传输的质量和稳定性。
由于光纤连接器或插头在使用过程中会受到灰尘、油脂等污染物的影响，因此需要定期进行清洁和抛光。
二、清洁工具准备1. 纯净酒精：用于清洗光纤端面，去除污垢和油脂。
2. 棉花棒：用于擦拭光纤端面。
3. 清洁纸：用于擦拭棉花棒上残留的污垢。
4. 塑料袋：用于存放已经清洁好的连接器或插头，以避免再次受到污染。
三、清洁步骤1. 将连接器或插头从设备上拆下来，并将其置于干净的工作台上。
2. 用棉花棒蘸取适量的酒精，在连接器或插头上轻轻擦拭，注意不要过度施力，以避免损坏接口部分。
3. 用清洁纸擦拭棉花棒上残留的污垢，以保证下一次使用时棉花棒干净无污染。
4. 重复以上步骤，直到连接器或插头上的污垢全部清除干净。
5. 将已经清洁好的连接器或插头放入塑料袋中，以避免再次受到污染。
四、抛光工具准备1. 抛光机：用于对光纤端面进行抛光处理。
2. 研磨片：用于去除连接器或插头上的划痕和磨损。
3. 抛光片：用于对连接器或插头进行抛光处理，使其表面平整、光滑。
4. 清洁布：用于擦拭连接器或插头，在抛光前后保持其表面干净无尘。
五、抛光步骤1. 将已经清洁好的连接器或插头放入抛光机中，并将研磨片固定在机器上。
2. 打开机器电源，调节转速至合适位置（通常为3000-5000转/分钟）。
3. 将连接器或插头轻轻放置在研磨片上，用适当的力度进行研磨，直到表面平整、无划痕。
4. 将抛光片固定在机器上，并将连接器或插头轻轻放置在抛光片上，用适当的力度进行抛光处理。
5. 抛光结束后，用清洁布擦拭连接器或插头，在表面保持干净无尘。
6. 将已经抛光好的连接器或插头放入塑料袋中，以避免再次受到污染。
六、注意事项1. 在清洁和抛光过程中，要保持工作台和工具的清洁卫生，以避免引入新的污染物。
2. 清洁和抛光时要注意施力大小，过度施力会导致接口部分损坏。
光纤端面的清洗方法
光纤端面的清洗方法光纤是一种用于传输光信号的特殊材料，而光纤的端面是光信号进入和离开的关键部分。
由于光纤端面容易受到灰尘、油脂、污垢等污染物的影响，因此定期清洗光纤端面是保证光纤传输质量的重要步骤。
本文将介绍几种常见的光纤端面清洗方法，帮助读者了解如何正确进行光纤端面的清洗。
一、使用干净的棉布和清洁液清洗光纤端面我们需要准备一块干净柔软的棉布和一瓶专用的光纤清洁液。
光纤清洁液通常是一种无色透明的溶液，具有良好的清洁效果，同时不会对光纤造成损害。
清洗光纤端面的步骤如下：1. 首先，将光纤清洁液喷洒在干净的棉布上，使其湿润但不过湿。
2. 然后，用湿润的棉布轻轻擦拭光纤端面，注意不要用力过大，以免损坏光纤。
3. 在擦拭过程中，应采用单向擦拭的方法，以避免将污染物擦回光纤端面。
4. 擦拭结束后，用干净的部分棉布再次轻轻擦拭光纤端面，以保证清洁度。
二、使用干净棉签和清洁液清洗光纤端面除了使用棉布外，我们还可以使用棉签进行光纤端面的清洗。
这种方法适用于光纤端面较小或者处于狭窄位置的情况。
清洗光纤端面的步骤如下：1. 首先，将光纤清洁液滴在干净的棉签上，使其湿润但不过湿。
2. 然后，用湿润的棉签轻轻擦拭光纤端面，注意不要用力过大，以免损坏光纤。
3. 在擦拭过程中，应采用单向擦拭的方法，以避免将污染物擦回光纤端面。
4. 擦拭结束后，可以用干净的棉签再次轻轻擦拭光纤端面，以保证清洁度。
三、使用专用清洗器进行光纤端面的清洗除了手工清洗方法外，市面上还有一些专用的光纤端面清洗器。
这些清洗器通常具有精密的结构和高效的清洁能力，能够更方便地清洗光纤端面。
使用光纤端面清洗器的步骤如下：1. 首先，将光纤端面清洗器连接到光纤接口上。
2. 然后，按照清洗器的说明书操作，启动清洗器进行清洗。
3. 清洗器通常会自动旋转和擦拭光纤端面，清除污垢和污染物。
4. 清洗结束后，将清洗器从光纤接口上取下，检查光纤端面的清洁度。
总结光纤端面的清洗是保证光纤传输质量的重要步骤。
光缆终端分线盒的光纤连接器和端面清洁方法
光缆终端分线盒的光纤连接器和端面清洁方法光纤通信技术的发展带来了快速且可靠的数据传输方式，而光缆终端分线盒作为光纤传输系统的重要组成部分，其连接器和端面的清洁对于保证光信号的完整传输至关重要。
本文将介绍光缆终端分线盒中光纤连接器和端面的清洁方法，以确保高质量的光信号传输和系统稳定性。
一、光纤连接器清洁方法1.使用清洁棒清洁棒是一种常见的光纤连接器清洁工具，其尖细的刷毛头可以轻松进入连接器的孔隙进行清洁。
在清洁前，应先将连接器尘埃和污渍用空气吹净，然后将清洁棒轻轻地在连接器端面上来回擦拭，以去除残留的污渍。
在使用清洁棒时，要注意不要用太大的力气，以免损坏连接器。
2.使用擦拭纸擦拭纸是另一种常见的光纤连接器清洁工具，它具有吸附性好、不会产生纤维碎屑的优点。
使用擦拭纸前，应先将连接器表面的污渍用洗净纯净水清洗干净，然后使用擦拭纸轻轻擦拭连接器端面，直到干净为止。
擦拭时要注意避免使用力过大，以免造成划伤。
3.使用光纤清洁剂当连接器上的污渍较为顽固时，可以使用光纤清洁剂进行清洁。
光纤清洁剂具有去污效果好、不会损伤连接器的特点。
使用光纤清洁剂时，先将其喷洒在擦拭纸上，然后轻轻擦拭连接器的端面，直到清洁干净为止。
擦拭后应及时使用清洁棒或擦拭纸清除残留的清洁剂。
二、端面清洁方法1.使用干净纯棉布清洁光纤连接器端面时，可以使用干净纯棉布进行擦拭。
先用洗净纯净水将光纤连接器端面清洗干净，然后用干净纯棉布轻轻擦拭，直到光纤连接器端面干净为止。
使用干净纯棉布的好处是不会产生静电，避免吸附灰尘。
2.使用专用清洁纸为了更好地清洁光纤连接器端面，市面上有专门的清洁纸产品。
这种清洁纸具有较强的吸附污垢能力和抗静电特性，能够有效清除连接器端面上的灰尘和污渍。
使用该清洁纸时，只需将其轻轻贴在连接器端面上，然后用力旋转，直到光纤连接器端面洁净。
三、注意事项在进行光缆终端分线盒的光纤连接器和端面清洁时，需要注意以下事项：1.避免频繁清洁频繁地清洁光纤连接器和端面会增加损坏的风险，因此应尽量避免不必要的清洁操作。
光交清理实施方案
光交清理实施方案一、背景介绍。
随着通信技术的不断发展，光纤通信作为一种高速、大容量的通信方式，已经成为了现代通信网络的主要传输介质。
然而，随着光纤网络的不断扩张和使用时间的延长，光交接箱的清理工作变得日益重要。
光交接箱的清理工作不仅可以提高光纤通信的质量和稳定性，还可以延长设备的使用寿命，确保通信网络的正常运行。
二、清理目标。
1. 清理光交接箱内的灰尘、杂物，保持设备内部清洁；2. 清理光纤连接端面，保证光纤连接的质量；3. 检查光交接箱内部设备的运行状态，及时发现并解决问题。
三、清理步骤。
1. 准备工作。
在进行光交清理之前，需要做好以下准备工作：（1）确认清理范围和目标；（2）准备好清洁工具，如吹尘球、无纺布、酒精棉片等；（3）了解光交接箱的结构和工作原理；（4）做好安全防护措施，如戴好防尘口罩、手套等。
2. 清理光交接箱内部。
（1）打开光交接箱门，检查光交接箱内部设备的运行状态；（2）使用吹尘球清理光交接箱内部的灰尘，注意不要让灰尘飞扬；（3）用无纺布擦拭光交接箱内部设备表面，保持设备干净；（4）检查光交接箱内部的连接线路，确保连接牢固。
3. 清理光纤连接端面。
（1）使用酒精棉片擦拭光纤连接端面，保持端面干净；（2）检查光纤连接端面是否有划伤、污渍等问题，如有问题及时更换光纤。
4. 检查设备运行状态。
（1）检查光交接箱内部设备的运行状态，如光模块、光纤收发器等；（2）检查设备的指示灯状态，确保设备正常运行；（3）如发现设备故障或异常，及时处理或上报。
四、清理频率。
根据光交接箱的使用情况和环境条件，制定合理的清理频率。
一般情况下，光交接箱的清理频率为每季度进行一次全面清理，每月进行一次简单清理。
在特殊情况下，如遇到大风、沙尘暴等恶劣天气，需要加大清理频率。
五、清理效果评估。
清理结束后，需要对清理效果进行评估。
主要包括以下几个方面：1. 光交接箱内部的清洁程度；2. 光纤连接端面的清洁程度；3. 设备运行状态是否正常。
光纤端面清洁机使用说明书
光纤清洁机使用说明J MT8001高性能光纤端面清洁机是佳美特公司多年端面清洁技术研究的结晶。
该设备配合佳美特光通迅自行开发的清洁液及配套的清洁工艺，可以达到光纤适配器、光块模、SC、LC、FC端面高效、低成本清洁的目的；该设备与进口的同类型机器相比，具有以下优点：●配套清洁液环保、稳定性好、对人体及环境影响小、成本低等特点进口同类型设备所采用的清洁液一般是以反式二氯乙烯为主要溶剂，对人体及环境危害很大；并且该溶剂腐蚀性极强，对设备配件寿命及稳定性有很大影响；其次是该溶剂极容易变质，直接影响清洁效果。
佳美特清洁液是以环保溶剂添加一定比例的高性能表面活性剂配制而成，对人体及环境影响小，基本不影响设备配件的寿命及稳定性；并且自身稳定性好，不易变质。
●设备稳定性高进口同类型设备由于使用的清洁液腐蚀性强，并采用定制的非标配件，因此经常性的发生电磁阀膜片损坏、管路堵塞等故障；J MT8001关键配件均采用进口优质标准件，配件成熟稳定，并且由于配套清洁液环保稳定性好，对设备配件影响小，因此设备稳定性高，故障率低。
●清洁效果好，效率高进口设备由于清洁液影响设备的稳定性，并且清洁液容易发生变质，这直接影响到清洁的效果及效率JMT8001设备稳定性好，清洁液不易发生变质，结合配套的清洁工艺，端面清洁效果好，效率高，我司通过长期对比，JMT8001清洁效率为进口同类型设备的2到3倍。
●使用及维护成本低由于设备稳定性好，并且大量采用标准配件，清洁液为国产自配成本明显低于进口机功能丰富进口同类型清洁机采用单片机控制，一般只具备端面清洁及管路清洗两个功能；JMT8001清洁机采用PLC控制，除具备端面清洁和管路清洗功能外，还具有残液清除、气体驱动灌液以及参数调整等功能另外还可依据客户需求进行功能定制。
基本操作指南一、使用前准备；1. 清洁前请将外过虑器压力调式在工作范围内（清洁SC产品时（清调到0.6至0.8MP内 \喷LC产品请调至在0.4-0.6MP以内、洁LC时气压过大时会有气无液情况出现））确保空气再进机之前干净透明无杂物。
如何检查和清洁光纤端面
ｅ ｔｎｌ ｉ ａ ｙｅ 布ｇｃｐ ｂ全 ｃｄ ｉ 略ａ 线 攻 ｎ ｏ Ｅ
如何检查和清洁光纤端面
文 ｆ 国 福 禄 克 公 司 尹 美 岗 【 摘 要 】 个 直 径 １ 办 公 室 灰 尘就 能 将 ９ｕ 的 单 模 光 纤 挡 住 ，严 重 影 响 光 信 号 的传 输 效 率 甚 至 一 ０ｕ ｍ ｍ 中 断 数 据 信 号 的 传 输 。 光 纤 端 面 检 查 和 清 洁 是 光 纤 接 入 前 的 一 个 必 要 步 骤 。 另一 方 面 ， 由于 短 距 离 低
成 玻 璃 晶 体 破 碎 或 者 存 在 裂 纹 ，有 时 候 这 种 缺 陷是在 磨 制 镜 面 前截 断 光 纤 时就 已经 造成 了 玻 璃 晶 体 的 损 伤 。 通 常 ，这 类 制 造 缺 陷 可 以用光纤 端面显 微镜 直接观 察到 。 光纤 插 头 的实 际结构 很像 一 种套 筒 结构 ， 套 筒 的 中 间就 是 光 纤 ，外 周 多 为用 于 固定 光 纤 的 耐 磨 精 密 陶 瓷 或 塑 料 。 光 纤 和 耐 磨 精 密
心 被 认 为 是 对齐 的。 由于 绝 对 的偏 心 误 差是
不 可 避 免 的 ，工 程 安 装 允 许 存 在 一 定 误 差 ， 只要 不 超标 ，造 成 的影 响就 可 以忽 略。轴 心
对 齐 偏 差 会 增 加 损耗 ，在 低 速 光 纤 链 路 中 ，
个 别 连 接 器 虽 然 质 量 很 差 ，但 只 要 链 路 中 多
速光纤链 路对光 纤端面破 损和脏 污等现象并不 是很敏 感 ，这类潜 在 问题 多数是在 更换高速 光模块或设
备 时 才 凸 显 出来 ， 因 为 高 速 光 纤 链 路 对 连 接 器 的 端 面 连 接 质 量 更 敏 感 一 些 （ 耗 ／ 波 ／ 损 回 色散 ） 随着 。
端面清洗培训
盒内。(如图所示)
Байду номын сангаас
4.操作步骤——端面清洗
⑴. 将缠好的棉棒的一端蘸取酒精溶液，
然后轻轻插入所要清洗端面的模块器 件内，进行逆时 针转动，转动3~4个循 环即可（电动清洁杆使用方法：将清 洁杆安装在清洁棒内，把清洁杆轻轻 插入所要清洗的激光器内，按下手柄 上的运行按钮进行清洗动作约1~3秒）。 ⑵. 将清洗机探测清洗端子插入所要清洗 的模块器件接口适配器内，向前插入 时要稍稍用力。当到达预定位置，按 下手柄上的运行按钮 2～3次进行清洗 动作（如图所示）。
⑴.戴好防静电腕带，紧贴手腕皮肤，将腕带接口插入腕带点检测试仪，用手按下测试按钮，若pass绿灯亮则为合 格，并在“腕带检表”上作好记录(如图所示)。
⑵.作业人员需双手各５指戴指套，指套套于手指第二关节以上部位；点检合格之后戴上已接地的防静电腕带和指 套，并打开防静电报警装置开关(如图所示)。
⑶.对照工位器具表，检查设备类型、型号，数量是否一致。检查显示器、端检测仪、端面清洗机是否运行正常， 手柄能否正常喷液，适配头内出气管是否竖直、无脏物、无堵塞，检查换液时间是否需要加注或更换清洗液。 并填写日常点检表。
光纤端面检查与清洁
深圳亿天龙科技发展有限公司
光网络维护新使命——光纤端面检查与清洁
光纤传输网络承载业务的IP化、宽带化和多样化等特征，必将对光传输网络的承载能力和质量提出更高更新的要求。
光纤连接器作为光网络中最基本也是用量最大的光无源器件，在网络系统中起着举足轻重的作用，由于连接器端面是系统中唯一裸露在外的地方，因此它的质量优劣变化，将直接影响着承载光信号传输的网络性能和质量，是网络产生数据误码、延时抖动、色散漂移等软性故障现象的关键所在，是效率低下的网络长期处于亚健康的主要原因。
由于光纤连接器（指跳线和不带功能模块的尾纤）价值低廉、光纤端面难于观察以及链路上不能轻易拔下等原因，很多维护人员往往忽略了对它的检查和有效的清理，使得端面上的缺陷越来越严重，造成网络从运行开始一直不停地出现各种软性故障，各种指标长期严重超标。
所以借助专用工人来彻底检查和清理这些低劣的光纤端面，以清除和减少故障现象，是光网络高品质完成高速度、大容量承载信息传输的首要任务，是势在必行的新使命。
FVO-600A系列光纤端面显微镜和EDV-136光纤端面电动清洁器及端面修复专用工具，正是这一新趋势、新形势下的必然产物，它是未来光网络维护保养的必备工具，甚至是不可缺少、唯一能解决问题的专用维护工具。
检查和保养光纤端面，将事后维护转变成事前维护，未知维护转变为预知维护，临时抢修转变成计划性维护，是提高网络传输质量、保证高速网络运行效益和运行安全革命性的维护新措施和最佳解决方案。
光纤清洗流程
光纤清洗流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光纤清洗流程一、准备工作阶段1. 确定清洗材料和工具：首先，清洗人员需要根据实际情况确定所需的光纤清洗剂、清洗棒等材料，并准备好所需的工具，如清洗设备、干净的布等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业指导类文件
光纤端面清洗操作规范及判定标准
、名称：光纤端面清洗操作规范及判定标准
、内容：模块清洗的操作方式和判定标准，以及清洗机的使用和维护
三、适用范围：此作业指导书适应于恒宝通单、多模组件/模块的光纤端面清洁，及清洗机的维护
四、所需仪器、设备及工具： 台式清洗机/手提式清洗机、酒精、棉签、牙签、棉、防静电手链。
、清洗操作步骤:
清洗操作步骤
1） 拿一个SC 组件放在影像探测头上， 查 看光端面是否干净，如I 图所示； 2） 如果端面有脏污需要清洗，先用棉棒 蘸取酒精在组件通道内顺时针旋转一圈， 然后将组件放在清洗针头上，按下弹簧开 关（图J ），此时开始自动清洗，当一个清 洗周期完成后，马达会自动归位。
3 ）再使用影像探测头查看组件端面是否 已被清洗干净，若还不干净，重复步骤2） 再清洗一遍，直至端面可清洗脏污被清洗 完毕为止（不可清洗掉的脏污不在此类）。
4 ）根据判定标准将端面不良的产品贴上 红标签，在流程卡上注明，返修。
5）重点注意事项：必须保持探测针头和清 洗针头与光通道平行，以避免针头弄伤 或弄坏通道内套筒等。
六、判定标准:
No.
操作步骤
说明
打开清洗机主机 和显示器
手持式清洗针的 选择：根据需要 （清洗LC 头、SC 头或ST 头的模 块或组件）选择 不同的清洗针
(A)
(B )
1） 操作前必须按规定戴好可用的防静电 手链；
2） A 图为手提式清洗机全貌，主机的开
关位置如图B 所示；
3） C 图为台式清洗机主机，按键开关在 其背面，打开开关后，正面power/Ready 灯亮（绿色）；D 图为台式清洗机的显示 器，按键在其右下角；该系统要求提供 60-250Psi 的外部空气供给设备；
SC 探测针头
(E )
SC 清洗针头
LC 清洗针头
(G )
1） E 图为SC 清洗针套装（共两个清洗针 头：宽口径的探测针头连接在探测手柄 上,发岀蓝光可查看光通道脏污情况，
尖
头的清洗针头连接在清洗手柄上可清洗 SC 头模块/组件的光端面）；
2） F 图为LC 清洗针套装（两个针头均为 方形，清洗针头较长）； 3） G 图为FC 头清洗针套装；
4） H 图为ST 头清洗针套装（清洗针头很 长，探测针头带卡扣）；
5 ）清洗针套装不使用的时候需放进防静 电袋内，避免进入灰尘，影响其清洗功能。
清洗方式方法： 以SC 头组件示范 （SC 、LC 头和 ST 头的操作方式 一致，只是清洗 针头和清洗棉不 一样）。
(C
(H )
6.1检查区域的划分
Fiber Core, Sum
Eans 1 耳Nearthe Care (SMF) 0 - 25um
Zorn lb f Cbddinc (SMF) 25 -l20um
Epoxy Zone Ring 120-13Ckim
Zane J Cnntaet Diameter 190 二曲D UEL
Zone 1a （A区）：中间直径25微米以内部分，对于单模光纤包括部分的包层（cladding ），对于多模光纤就只包含纤芯的中间部分；
Zone 1b（B区）：从直径25微米以外至直径120微米部分，对于单模光纤包括大部分的包层部分，对于多模光纤包含纤芯的外围部分和包层的部分；
Epoxy Zone Ring （C区）：中间直径120微米以外，13（微米以内部分，为环氧树脂区域，包层边缘1（微米宽度部分；
Zone 2（D区）：中间直径130微米以外，250微米以内部分，扩展到陶瓷插芯部分区域。
Zone 3（E区）：中间直径250微米以外的部分。
6.2不良现象定义:
6.3 PC/UPC/APC 单模连接头端面外观检查标准:
不良现象
A 区域
Area Near Core (SMF
only)核心区
B 区域
Claddi ng （SMF Only ） 包复层（折射区）
C 区域
Epoxy Ring Zone
环氧树脂区域
D 区域
Contact Diameter
E 区域
Ferrule Diamete r
可擦除脏污 不允许 液体残余
不允许
不可擦除脏污
不允许
1、 ＜ 10um 的污点是可接受 的
2、 3 个在 10um - 20 um 之间的污点是可接受的
3、 不允许有＞ 20um 的污 占
八、、
任何的 任何的 任何的
斑点（包括黑点 /亮点/白点）
不允许
1）允许一粒直径小于
10um 的斑点，忽略直
径小于2um 的斑点 2）多个斑点的累加直径
应小于30um 。
任何的
任何的
任何的
划痕
1） 不允许有任何划 痕穿过纤芯或与纤 芯
相切；
2） A 区纤芯以外部 分允许宽度＜2 um 的
划痕。
1、 ＜2um 的划痕是可接受 的
2、 只有三条2-5um 之间
的划痕是可接受的 3、 不允许有＞5 um 的划痕 任何的
任何的
任何的
PC/UPC/APC 多模连接头端面外观检查标准: 1多模连接头端面划痕：通过纤芯（纤芯的直径为
于2um ，见示例图片 6.4.5.1和645.2）；
2）其余各项检查标准和单模连接头相同。
1. 可清除的任何污染物一定要被清除 .
2. 任何污染物过多的区域受制于最严格的标准
3. 测量污染物的大小时应使用最大的直径
6.4图片示例
/划痕等大小时，须依据对比图做出判定，见下图所示：）
光通道端面判定对比图（仅适用于台式显示器 200X 放大时使用）
50um 或62.5um ）的划痕不允许超过 2条，且划痕宽度必须小
（说明：当肉眼无法判定污点
5um 10um 20um 30um 50um
20um、E区多个脏污的累加直径大于50um）
上图所示为不可接受的脏污（红圈内A区不允许有任何污点643斑点:
6.4.5划痕（Good -可接受、bad -不可接受）
a）单模光纤上的划痕：
641脏污:
不可接受的斑点（单个直径超过
10um
）
上图所示为不可接受的脏污（B区脏污直径超过
上图所示为可接受的脏污
七、特例
7.1不可接受的APC 面与PC 面装反示例
APC 面与PC 面装反后在清洗机显示器上显示出的通道端面颜色很浅， 接近白色，但会有明显的圆状,
如下图c 所示，图d 为正常端面。
图C 图d
7.2多模可接受的亮斑示例
下图为多模端面清洗示意图，图中亮斑为正常现象。
这种亮斑随着焦距的调整会出现聚焦（左图）和扩散（右图） 两种现象，若调焦距时亮斑不变化，则并非此类可接受的亮斑。
此外，此亮斑一定出现在深黑色圆形区域内，但位
置不固定，不一定在中心。
b ）多模光纤上的划痕
图645.1划痕通过芯径部分，但划痕宽度
<2um 图645.2划痕宽度超过2um
八、清洗机的维护:
当系统的清洗溶剂低于一定量时，机器将无法运行，这时指示灯会打开。
如果需要继续工作，必须重新添加溶剂。
溶剂瓶的容量为225mL，可以满足8000次清洗的需要。
添加溶剂步骤见下：8.1断开电源并关断气阀；
8.2打开溶剂器的盖子；
8.3将溶剂器和机器相连；
8.4用两根专用的真空管连接机器与溶剂瓶。
一根真空管用于药物填充，另一根用于排走空气；
8.5将溶剂瓶提起并翻转，这时溶剂将通过软管进入机器中；
8.6填充完毕后，断开连接。
开启电源及空气供给。
按机器背部的初始化按钮一次，恢复初始状态；8.7在机器空转过程中清洁口不准对着人和物体，除检测清洗液喷射情况，不能随意空转机器。
