色环电阻的识别方法(总结)1. 四色环电阻:.第一色环是十位数;第二色环是个位数;第三色环是应乘颜色次幂颜色次;第四色环是误差率;例子1:棕红红金其阻值为12×10^2=1000欧=1.2K 误差为±5%例子2:黄紫红金其阻值为47×10^2=1000欧=4700欧=4.7K 误差为±5%;注:误差表示电阻数值,在标准值1200上下波动(5%×1200)都表示此电阻是可以接受的,即在1140-1260之间都是好的电阻。
2.五色环电阻:例子3:红红黑棕金五色环电阻最后一环为误差,前三环数值乘以第四环的10颜色次幂颜色次,其电阻为220×10^1=2.2K 误差为±5%第一色环是百位数;第二色环是十位数;第三色环是个位数;第四色环是应乘颜色次幂颜色次,第五色环是误差率;首先,从电阻的底端,找出代表公差精度的色环,金色的代表5%,银色的代表10%,金色和银色一般位于电阻的底端,这样可以确定电阻的方向;再从电阻的另一端,找出第一条、第二条色环,读取其相对应的数字。
色环标示主要应用圆柱型的电阻器上,如:碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。
在早期,一般当电阻的表面不足以用数字表示法时,就会用色环标示法来表示电阻的阻值、公差、规格。
色环主要分成两部分:第一部分:靠近电阻前端的一组是用来表示阻值。
两位有效数的电阻值,用前三个色环来代表其阻值,如:39Ω,39KΩ,39MΩ。
三位有效数的电阻值,用前四个色环来代表其阻值,如:69.8Ω,698Ω,69.8KΩ,一般用于精密电阻的表示。
第二部分:靠近电阻后端的一条色环用来代表公差精度。
第一部分的每一条色环都是等距,自成一组,容易和第二部分的色环区分。
四个色环电阻的识别:第一、二环分别代表两位有效数的阻值;第三环代表倍率;第四环代表误差。
五个色环电阻的识别:第一、二、三环分别代表三位有效数的阻值;第四环代表倍率;第五环代表误差。
五色环电阻的识别方法.

五色环电阻的识别方法
五环电阻表示方法:
第一、二、三为有效数字,第四环为倍数,第五环为误差(依颜色,例如:红棕红棕棕阻值为212×101Ω=2.12 KΩ±1%
五色环电阻顺序的识别方法:
技巧1:先找标志误差的色环,从而排定色环顺序。
最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
技巧2:棕色环是否是误差标志的判别。
棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。
在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω,误差为1%。
显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
色环电阻阻值的读法

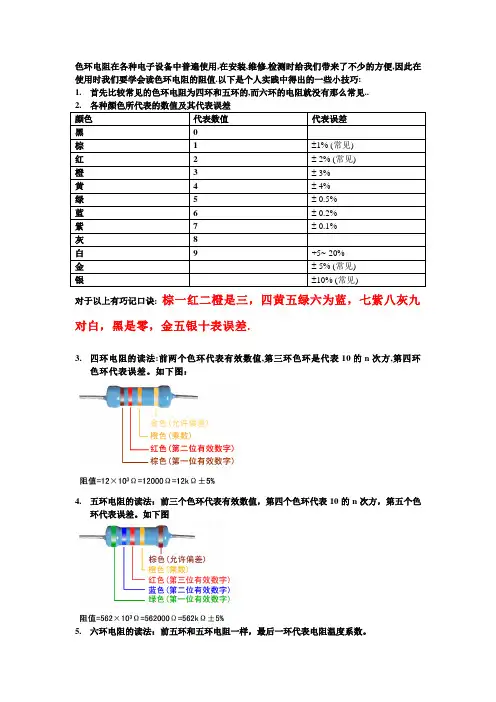

色环电阻在各种电子设备中普遍使用,在安装,维修,检测时给我们带来了不少的方便,因此在使用时我们要学会读色环电阻的阻值.以下是个人实践中得出的一些小技巧:1.首先比较常见的色环电阻为四环和五环的,而六环的电阻就没有那么常见..对于以上有巧记口诀:棕一红二橙是三,四黄五绿六为蓝,七紫八灰九对白,黑是零,金五银十表误差.3.四环电阻的读法:前两个色环代表有效数值,第三环色环是代表10的n次方,第四环色环代表误差。
如下图:4.五环电阻的读法:前三个色环代表有效数值,第四个色环代表10的n次方,第五个色环代表误差。
如下图5.六环电阻的读法:前五环和五环电阻一样,最后一环代表电阻温度系数。
6.这样我们会遇到这样问题:色环电阻可以从两头读数,要从哪头读起才是正确的呢?以下是个人通过找误差环来确定色环顺序的小技巧,高手勿喷。
(1)找误差环,从而确定色环的读取顺序。
经常用到的有金,银,棕,红,特别是金,银,几乎不用来做第一环。
如果我们见到色环电阻上面有金,银环,基本上可以将它确定为最后一环。
(2)从色环的间隔找出误差环。
我们会遇到一些比较头痛的情况就是棕色和红色的,既是代表有效数值又是代表误差的色环。
当棕色或红色都在两头出现,就比较难读,我们可以从色环的间隔找出误差环。
如:四环电阻的误差环与第三环的间隔会比第一环与第二环的间隔大。
五环电阻的误差环与第四环的间隔会比第一环与第二环的间隔大。
如图Ps:很多时候色环电阻的色环印刷的不是很好,很难看出间隔的大小,除非你的眼睛是尺子。
这时候就用只能拿万用表来测了(所以我说以上那些学来干什么= =!,干脆直接拿万用表测算了)ps:焊接在电路板上的电阻由于可能与其他的电阻等元器件并联,导致万用表读出的阻值会不准确,如果你不想焊下来测量,借助色环可以比较方便的确定阻值。
能学多少学多少。
色环电阻常用电阻阻值表

色环电阻常用电阻阻值表什么是色环电阻?色环电阻是一种通过颜色编码标识电阻值和容差的电子元件。
每个颜色表示一个数字,根据电阻上的颜色环顺序排列,可以计算出电阻值。
色环电阻的读法色环电阻通常有四个或五个色环,每个色环对应一个数字或倍率。
读法步骤如下:1. 从左到右读出前两个色环:表示电阻值的第一个数字和第二个数字。
2. 读取第三个色环:表示电阻值的乘数(即后面加几个 0)。
3. 读取第四个色环(可选):表示电阻值的容差。
对于四环电阻,容差为金色为±5%,银色为±10%。
色环电阻的颜色编码 | 颜色 | 数字 | |---|---|| 黑色 | 0 || 棕色 | 1 || 红色 | 2 || 橙色 | 3 || 黄色 | 4 || 绿色 | 5 || 蓝色 | 6 || 紫色 | 7 || 灰色 | 8 || 白色 | 9 |色环电阻的倍率编码| 颜色 | 倍率 ||---|---|| 无色 | 1 || 金色 | 0.1 || 银色 | 0.01 |常用电阻阻值表以下列出了一些常用电阻值及其对应的颜色编码: | 电阻值(Ω) | 颜色编码 ||---|---|| 1 | 棕色黑红 || 10 | 棕色黑橙色 || 100 | 棕色黑黄色 || 1k | 棕色黑绿色 || 10k | 棕色黑橙色金 | | 100k | 棕色黑黄色金 | | 1M | 棕色黑绿色金 | | 10M | 棕色黑橙色银 | | 100M | 棕色黑黄色银 | 其他注意事项如果电阻上只有三个色环,则第三个色环表示容差,而不是乘数。
有些电阻可能有额外的色环,表示温度系数或其他特性。
电阻值可能存在一些偏差,这通常在电阻体上或数据表中注明。
色环电阻色环电阻的识别方法 有用

但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
请看下面例子:第一环:红——代表2第二环:紫——代表7第三环:棕——代表1,但是第三环的“1”并不是“有效数字”,而是表示在前面两个有效数字后面添加“零”的个数。
由此看来,这个电阻的阻值应该是270,单位是什么?在色环电阻中,一律默认为“欧姆”(电阻的基本单位,符号是Ω)。
上述电阻的阻值是:270Ω那么,第四环又是什么意思?第四环表示电阻的“精度”,也就是阻值的误差。
金色代表误差±5%,银色代表误差±10%。
对270Ω而言,±5%的误差,意味着这个电阻实际最小的阻值是270*(1-0.05)=265.5Ω;最大不会超过270*(1+0.05)=283.5Ω。
在识别四色环电阻时,有两个情况要特别注意:1、当第三环是黑色的时候,这个黑环代表0的个数,几个0?是0个“0”,也就是“没有0”,不添加“0”。
如:阻值是:22Ω而绝不是220Ω!2、金色和银色也会出现在第三环中:前面我们已经提到,第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度;而第三环表示“添加零的个数”,那么当第三环出现金色或银色的时候,又怎么理解“添加零的个数”呢?你就这样记住吧:第三环——金色:把小数点向前移动1位;第三环——银色:把小数点向前移动2位。
举两个例子:1、色环排列:橙灰金金阻值是3.9Ω2、色环排列:绿黄银金阻值是:0.54Ω因为这种电阻的阻值太小了,在一般电路中几乎不用,所以在电阻的系列产品中实际上是没有的。
技巧1:先找标志误差的色环,从而排定色环顺序。
最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
电阻色环读法

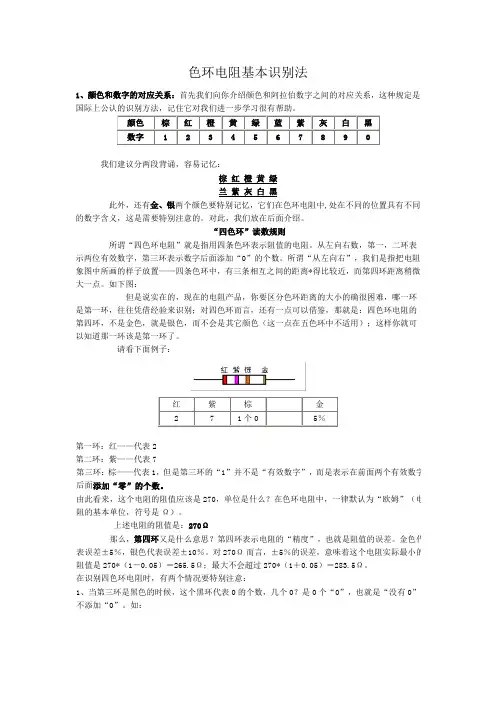

色环电阻基本识别法1、颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助。
我们建议分两段背诵,容易记忆:棕红橙黄绿兰紫灰白黑此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不同的位置具有不同的数字含义,这是需要特别注意的。
对此,我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数。
所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离*得比较近,而第四环距离稍微大一点。
如下图:但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
请看下面例子:第一环:红——代表2第二环:紫——代表7第三环:棕——代表1,但是第三环的“1”并不是“有效数字”,而是表示在前面两个有效数字后面添加“零”的个数。
由此看来,这个电阻的阻值应该是270,单位是什么?在色环电阻中,一律默认为“欧姆”(电阻的基本单位,符号是Ω)。
上述电阻的阻值是:270Ω那么,第四环又是什么意思?第四环表示电阻的“精度”,也就是阻值的误差。
金色代表误差±5%,银色代表误差±10%。
对270Ω而言,±5%的误差,意味着这个电阻实际最小的阻值是270*(1-0.05)=265.5Ω;最大不会超过270*(1+0.05)=283.5Ω。
在识别四色环电阻时,有两个情况要特别注意:1、当第三环是黑色的时候,这个黑环代表0的个数,几个0?是0个“0”,也就是“没有0”,不添加“0”。
如:阻值是:22Ω而绝不是220Ω!2、金色和银色也会出现在第三环中:前面我们已经提到,第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度;而第三环表示“添加零的个数”,那么当第三环出现金色或银色的时候,又怎么理解“添加零的个数”呢?你就这样记住吧:第三环——金色:把小数点向前移动1位;第三环——银色:把小数点向前移动2位。
五色环电阻及电阻色环颜色对应数字

五色环电阻及电阻色环颜色对应数字棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0往上套就可以了。
一般情况离的近的几个色环是电阻读数、离的远的一个色环是误差范围,四环的一般是金色(10%)、银色(20%)棕色(1%),五环电阻表示方法:第一、二、三为有效数字,第四环为倍数,第五环为误差(依颜色),例如:红棕红棕棕阻值为212×101Ω=2.12 KΩ±1%7.电阻数字表示法与色环表示法的相互运算:a 7.6 KΩ±5%用色环表示为:紫蓝红金。
b 7.61 KΩ±1%用色环表示为:紫蓝棕棕棕。
拿到色环电阻要把最靠近电阻端部的那一环认为第一环,否则会读反,对色环不大熟悉者,建议万用表鉴别加以证实。
如果是四色环,前两位是有效数字,第三色环是倍率,第四色环是误差。
如果是五色环,前三位是有效数字,第四色环是倍率,第五色环是误差。
如何识别色环的起始环:1、偏差环距其它环较远。
2、偏差环较宽。
3、第一环距端部较近。
4、有效数字环无金、银色。
(解释:若从某端环数起第1、2环有金或银色,则另一端环是第一环。
)5、偏差环无橙、黄色。
(解释:若某端环是橙或黄色,则一定是第一环。
)6、试读:一般成品电阻器的阻值不大于22MΩ,若试读大于22MΩ,说明读反。
7、试测。
用上述还不能识别时可进行试测,但前提是电阻器必须完好。
应注意的是有些厂家不严格按第1、2、3条生产,以上各条应综合考虑。
你的电阻:绿金黄黑棕。
明显,你的第二环是金。
而金没有做有效数字的,所以你读的没有对。
而误差位也只有金、银、棕而已。
电阻读数方法色环

电阻读数方法色环电阻读数方法色环是一种常用的电子元器件标识方法,用于标识电阻器的阻值。
色环由一组彩色环带组成,每个环带代表一个数字或一个倍数,通过组合不同的环带,可以表示不同的阻值。
本文将详细介绍电阻读数方法色环的主要内容。
一、色环的组成电阻读数方法色环由四个或五个彩色环带组成,分别代表阻值的前两位数字、第三位数字、倍数和容差。
其中,前两个环带代表阻值的前两位数字,第三个环带代表阻值的第三位数字,第四个环带代表倍数,第五个环带(如果有)代表容差。
二、彩色环带的颜色和代表的数字或倍数1. 第一环带:代表阻值的第一位数字,共有10种颜色,分别为黑、棕、红、橙、黄、绿、蓝、紫、灰、白,对应的数字分别为0、1、2、3、4、5、6、7、8、9。
2. 第二环带:代表阻值的第二位数字,共有10种颜色,与第一环带的颜色相同,对应的数字也相同。
3. 第三环带:代表阻值的倍数,共有12种颜色,分别为黑、棕、红、橙、黄、绿、蓝、紫、灰、白、金、银,对应的倍数分别为1、10、100、1000、10000、100000、1000000、10000000、100000000、1000000000、0.1、0.01。
4. 第四环带:代表阻值的容差,共有5种颜色,分别为棕、红、绿、蓝、紫,对应的容差分别为±1%、±2%、±0.5%、±0.25%、±0.1%。
5. 第五环带:代表阻值的温度系数,共有3种颜色,分别为棕、红、橙,对应的温度系数分别为100ppm/℃、50ppm/℃、15ppm/℃。
三、读取阻值的方法读取阻值的方法是根据彩色环带的颜色和位置来确定阻值的大小和精度。
具体步骤如下:1. 读取前两个环带的颜色,将它们对应的数字相加,得到阻值的前两位数字。
2. 读取第三个环带的颜色,根据它对应的倍数,将阻值的前两位数字乘以相应的倍数,得到阻值的大小。
3. 如果有第四个环带,读取它的颜色,根据它对应的容差,确定阻值的精度。
电阻怎样看颜色认多大电阻值.

电阻怎样看颜色认多大电阻值每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,电阻阻值的单位是欧姆。
下面详细说明。
色环电阻分为四色环和五色环,先说四色环。
顾名思义,就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下:第一条色环:阻值的第一位数字;第二条色环:阻值的第二位数字;第三条色环:10的幂数;第四条色环:误差表示。
例如:电阻色环:棕绿红金,第一位:1;第二位:5;第三位:10的幂为2(即100);误差为5%;即阻值为:15×100=1500欧=1.5千欧=1.5K还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下:第一条色环:阻值的第一位数字;第二条色环:阻值的第二位数字;第三条色环:阻值的第三位数字;第四条色环:阻值乘数的10的幂数;第五条色环:误差(常见是棕色,误差为1%)有些五色环电阻两头金属帽上都有色环,远离相对集中的四道色环的那道色环表示误差,是第五条色环,与之对应的另一头金属帽上的是第一道色环,读数时从它读起,之后的第二道、第三道色环是次高位、次次高位,第四道环表示10的多少次方,例如某电阻色环电阻顺序为:红(2)-黑(0)-黑(0)-黑-棕,则它表示该电阻阻值为:200×100Ω。
再如棕-黑-黑-红-棕,表示该电阻阻值为:100×102Ω=10000Ω=10KΩ。
可见,四色环电阻误差为5-10%,五色环常为1%,精度提高。
例如:有电阻:黄紫红橙棕,前三位数字是:472,第四位表示10的3次方,即1000,阻值为:472×1000欧=472千欧(即472K)综上,只要金、银色环在最后,那就可以了。
用什么方法把220V的照明电变压成LED(发光二极管)需要的电流(直流3V-4V电源)。
色环电阻识别方法

色环电阻,是在电阻封装上(即电阻表面)涂上一定颜色的色环,来代表这个电阻的阻值。
色环实际上是早期为了帮助人们分辨不同阻值而设定的标准。
色环电阻现在应用还是很广泛的,如家用电器、电子仪表、电子设备中常常可以见到。
但由于色环电阻比较大,不适合现代高度集成的性能要求。
1.色环电阻对照表先找标志误差的色环,从而排定色环顺序。
最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
棕色环是否是误差标志的判别。
棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。
在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×10000=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×1Ω=140Ω,误差为1%。
显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
2. 色环电阻识别方法在早期,一般当电阻的表面不足以用数字表示法时,就会用色环标示法来表示电阻的阻值、公差、规格。
主要分两部分。
第一部分:靠近电阻前端的一组是用来表示阻值。
两位有效数的电阻值,用前三个色环来代表其阻值,如:39Ω,39KΩ,39MΩ。
三位有效数的电阻值,用前四个色环来代表其阻值,如:69.8Ω,698Ω,69.8KΩ,一般用于精密电阻的表示。
第二部分:靠近电阻后端的一条色环用来代表公差精度。
第一部分的每一条色环都是等距,自成一组,容易和第二部分的色环区分。
色环电阻对照表

电阻色环转换为阻值对照表之五兆芳芳创作4色环电阻,是用3个色环来暗示阻值,前二环代表有效值,第三环代表乘上的次方数,用1个色环暗示误差.5色环电阻一般是金属膜电阻,为更好地暗示精度,用4个色环暗示阻值,另一个色环暗示误差.下表是色环电阻的颜色-数值对照表:一、电阻阻值的色环暗示法电阻的单位:电阻的根本单位是“欧姆”,什么叫“1欧姆”?假设一段导线,两端的电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”.1000欧=1千欧(KΩ),1000千欧=1兆欧(MΩ). 欧姆的符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”.颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种法则是国际上公认的识别办法,记住它对我们进一步学习很有帮忙.颜色依照下面的办法容易记忆:黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不合的位置具有不合的数字寄义,这是需要特别注意的.对此,我们放在前面介绍.“四色环”读数法则所谓“四色环电阻”就是指用四条色环暗示阻值的电阻.从左向右数,第一,二环暗示两位有效数字,第三环暗示数字前面添加“0”的个数.所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离靠得比较近,而第四环距离稍微大一点.如下图:但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了.请看下面例子:红2 紫7 棕1 金±5%第一环:红——代表2第二环:紫——代表7第三环:棕——代表1,但是第三环的“1”其实不是“有效数字”,而是暗示在前面两个有效数字前面添加“零”的个数.由此看来,这个电阻的阻值应该是270,单位是什么?在色环电阻中,一律默认为“欧姆”(电阻的根本单位,符号是Ω).上述电阻的阻值是:270Ω那么,第四环又是什么意思?第四环暗示电阻的“精度”,也就是阻值的误差.金色代表误差±5%,银色代表误差±10%.对270Ω而言,±5%的误差,意味着这个电阻实际最小的阻值是270*(1-0.05)=265.5Ω;最大不会超出270*(1+0.05)=283.5Ω.在识别四色环电阻时,有两个情况要特别注意:1、当第三环是玄色的时候,这个黑环代表0的个数,几个0?是0个“0”,也就是“没有0”.如:红2 红2 黑0个0 金±5%阻值是:22Ω 而绝不是220Ω!2、金色和银色也会出现在第三环中:前面我们已经提到,第四环是暗示误差的色环,用金、银两种颜色辨别暗示不合的精度;而第三环暗示“添加零的个数”,那么当第三环出现金色或银色的时候,又怎么理解“添加零的个数”呢?做法如下:第三环—金色:把小数点向前移动1位;第三环—银色:把小数点向前移动2位.例:1、色环排列:橙灰金金,阻值是3.9Ω2、色环排列:绿黄银金,阻值是:0.54Ω因为这种电阻的阻值太小了,在一般电路中几近不必,所以在普通的电阻系列中是没有的.。
识别色环电阻的电阻值

识别色环电阻的电阻值每种颜色代表不同的数字,如下:棕1红2橙3黄4绿5蓝6紫7灰8白9黑0,金、银表示误差色环电阻是应用于各种电子设施的最多的电阻类型,无论怎样安装,修理者都能便利的读出其阻值,便于检测和更换。
但在实践中发觉,有些色环电阻的排列挨次不甚分明,往往简单读错,在识别时,可运用如下技巧加以推断:技巧1:先找标志误差的色环,从而排定色环挨次。
最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,-一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
技巧2:棕色环是否是误差标志的判别。
棕色环既常用做误差环,又常作为有效数字环,且经常在第一环和最末一环中同时消失,使人很难识别谁是第一环。
在实践中,可以根据色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和其次环之间的间隔要宽一些,据此可判定色环的排列挨次。
技巧3:在仅靠色环间距还无法判定色环挨次的状况下,还可以采用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100x104Q=IMQ误差为1 %,属于正常的电阻系列值,若是反挨次读:棕、黄、黑、黑、棕,其值为140χ100C=140C,误差为1%。
明显根据后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环挨次是不对的。
电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。
一般的家庭电器使用碳膜电阻较多,由于它成本低廉。
金属膜电阻精度要高些,使用在要求较高的设施上。
水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高,常用在要求很高的测量仪器上。
小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很重要的一步。
电阻阻值的单位是欧姆。
下面具体说明。
色环电阻分为四色环和五色环,先说四色环。
顾名思义,就是用四条有颜色的环代表阻值大小。
色环电阻读数方法

色环电阻读数方法色环电阻读数方法带有四个色环的其中第一、二环分别代表阻值的前两位数;第三环代表倍率;第四环代表误差。
快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内,例如是几点几K、还是几十几K的,再将前两环读出的数"代"进去,这样就可很快读出数来。
下面介绍掌握此方法的几个要点:(1)熟记第一、二环每种颜色所代表的数。
可这样记忆:棕1,红2,橙3,黄4,绿5,蓝6,紫7,灰8,白9,黑0。
这样连起来读,多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围,这一点是快识的关键。
具体是:金色:几点几Ω黑色:几十几Ω棕色:几百几十Ω红色:几点几kΩ橙色:几十几kΩ黄色:几百几十kΩ绿色:几点几MΩ蓝色:几十几MΩ从数量级来看,在体上可把它们划分为三个大的等级,即:金、黑、棕色是欧姆级的;红橙'、黄色是千欧级的;绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
(3)当第二环是黑色时,第三环颜色所代表的则是整数,即几,几十,几百kΩ等,这是读数时的特殊情况,要注意。
例如第三环是红色,则其阻值即是整几kΩ的。
(4)记住第四环颜色所代表的误差,即:金色为5%;银色为10%;无色为20%。
下面举例说明:例1当四个色环依次是黄、橙、红、金色时,因第三环为红色、阻值范围是几点几kΩ的,按照黄、橙两色分别代表的数"4"和"3"代入,,则其读数为43 kΩ。
第环是金色表示误差为5%。
例2当四个色环依次是棕、黑、橙、金色时,因第三环为橙色,第二环又是黑色,阻值应是整几十kΩ的,按棕色代表的数"1"代入,读数为10 kΩ。
第四环是金色,其误差为5%。
二、色环电阻值在线计算:/2html/dz.htm来自: /%BA%FA%D1%A7%D1%E0888/blog/item/fef5bece02907257f21fe71c.html颜色1 2 3 40 - 黑色1 - 棕色2 - 红色3 - 橙色4 - 黄色5 - 绿色6 - 蓝色7 - 紫色8 - 灰色9 - 白色5% - 金色10% - S 银色20% - 无计算结果: 使用说明:色环电阻的第一位表示阻值的前两位数字,第三位表示倍数,第四为没有或者为金色,银色均表示误差。
色环电阻对照表

电阻色环转换为阻值对照表4色环电阻,是用3个色环来表示阻值,前二环代表有效值,第三环代表乘上次方数,用1个色环表示误差。
5色环电阻通常是金属膜电阻,为愈加好地表示精度,用4个色环表示阻值,另一个色环表示误差。
下表是色环电阻颜色-数值对照表:一、电阻阻值色环表示法电阻单位:电阻基础单位是“欧姆”,什么叫“1欧姆”?假如一段导线,两端电压是1伏,此时流过导线电流是1安培,那么这段导线电阻就是1欧姆,简称“欧”。
1000欧=1千欧(KΩ),1000千欧=1兆欧(MΩ)。
欧姆符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”。
颜色和数字对应关系:首先我们向你介绍颜色和阿拉伯数字之间对应关系,这种要求是国际上公认识别方法,记住它对我们深入学习很有帮助。
颜色根据下面方法轻易记忆:黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9另外,还有金、银两个颜色要尤其记忆,它们在色环电阻中,处于不一样位置含有不一样数字含义,这是需要尤其注意。
对此,我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值电阻。
从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”个数。
所谓“从左向右”,我们是指把电阻象图中所画样子放置——四条色环中,有三条相互之间距离靠得比较近,而第四环距离稍微大一点。
以下图:不过说实在,现在电阻产品,你要区分色环距离大小确实很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点能够借鉴,那就是:四色环电阻第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这么你就能够知道那一环该是第一环了。
请看下面例子:红2 紫7 棕1 金±5%第一环:红——代表2第二环:紫——代表7第三环:棕——代表1,不过第三环“1”并不是“有效数字”,而是表示在前面两个有效数字后面添加“零”个数。
由此看来,这个电阻阻值应该是270,单位是什么?在色环电阻中,一律默认为“欧姆”(电阻基础单位,符号是Ω)。
色环电阻快速识别方法和色环电阻顺序的识别方法-推荐下载

棕一红二橙三黄四绿五蓝六紫七灰八白九黑零
第四步
检查最后读出的阻值是否正确 ①根据第四道色环的颜色所对应的标称系列来检查
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关,1系电过,力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层,机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2,高总而中体且资配可料置保试时障卷,各调需类控要管试在路验最习;大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试,况卷要下安加与全强过,看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高;中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整,处核或理对者高定对中值某资,些料审异试核常卷与高弯校中扁对资度图料固纸试定,卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置,跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等,料,编试要5写、卷求重电保技要气护术设设装交备备置底4高调、动。中试电作管资高气,线料中课并敷3试资件且、设卷料中拒管技试试调绝路术验卷试动敷中方技作设包案术,技含以来术线及避槽系免、统不管启必架动要等方高多案中项;资方对料式整试,套卷为启突解动然决过停高程机中中。语高因文中此电资,气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技,进术合行,理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对:于于在调差分试动线过保盒程护处中装,高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时,术,作是应为指采调发用试电金人机属员一隔,变板需压进要器行在组隔事在开前发处掌生理握内;图部同纸故一资障线料时槽、,内设需,备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切,验除线报从缆告而敷与采设相用完关高毕技中,术资要资料进料试行,卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。
色环电感,电阻,电容识别

色环电感的识别(色环电感如何读值)色环电感的标注方法基本与色环电阻是一致的,只是从外观上面看上去,色环电感比色环电阻看上去会更加粗一些。
具体请对照下面的表格和表格下面的三个例子。
*例如e.g. :标称电感量及偏差为22uH,±5%的电感器其色码为:红+红+黑+金;标称电感量及偏差为1.0uH,±10%的电感器其色码为:棕+黑+金+银;标称电感量及偏差为0.22uH,±20%的电感器其色码为:红+红+银+黑。
色环电阻的识别4色环电阻,是用3个色环来表示阻值,前二环代表有效值,第三环代表乘上的次方数,用1个色环表示误差。
5色环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环表示误差。
下表是色环电阻的颜色-数值对照表:一、电阻阻值的色环表示法电阻的单位:电阻的基本单位是“欧姆”,什么叫“1欧姆”?假如一段导线,两端的电压是1伏,此时流过导线的电流是1安培,那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧(KΩ),1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”;千欧符号“ΚΩ”;兆欧符号“MΩ”。
1、颜色和数字的对应关系:首先我们向你介绍颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法,记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆:黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不同的位置具有不同的数字含义,这是需要特别注意的。
对此,我们放在后面介绍。
二、“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数。
所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离靠得比较近,而第四环距离稍微大一点。
如下图:但是说实在的,现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环,不是金色,就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
电阻怎样看颜色认多大电阻值.

电阻怎样看颜色认多大电阻值每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,电阻阻值的单位是欧姆。
下面详细说明。
色环电阻分为四色环和五色环,先说四色环。
顾名思义,就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下:第一条色环:阻值的第一位数字;第二条色环:阻值的第二位数字;第三条色环:10 的幂数;第四条色环:误差表示。
例如:电阻色环:棕绿红金,第一位:1;第二位:5;第三位:10 的幂为2(即100);误差为5%;即阻值为:15X100=1500 欧=1.5 千欧=1.5K还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下:第一条色环:阻值的第一位数字;第二条色环:阻值的第二位数字;第三条色环:阻值的第三位数字;第四条色环:阻值乘数的10 的幂数;第五条色环:误差(常见是棕色,误差为1%)有些五色环电阻两头金属帽上都有色环,远离相对集中的四道色环的那道色环表示误差,是第五条色环,与之对应的另一头金属帽上的是第一道色环,读数时从它读起,之后的第二道、第三道色环是次高位、次次高位,第四道环表示10 的多少次方,例如某电阻色环电阻顺序为:红(2)- 黑(0)- 黑(0)- 黑- 棕,则它表示该电阻阻值为:200X100Q。
再如棕-黑-黑-红-棕,表示该电阻阻值为:100X102Q=10000Q=10KQo 可见,四色环电阻误差为5-10%,五色环常为1%,精度提高。
例如:有电阻:黄紫红橙棕,前三位数字是:472,第四位表示10的3次方,即1000,阻值为:472X1000 欧=472 千欧(即472K)综上,只要金、银色环在最后,那就可以了。
用什么方法把220V的照明电变压成LED (发光二极管)需要的电流(直流3V-4V电源)。
