MSTP技术

MSTP技术

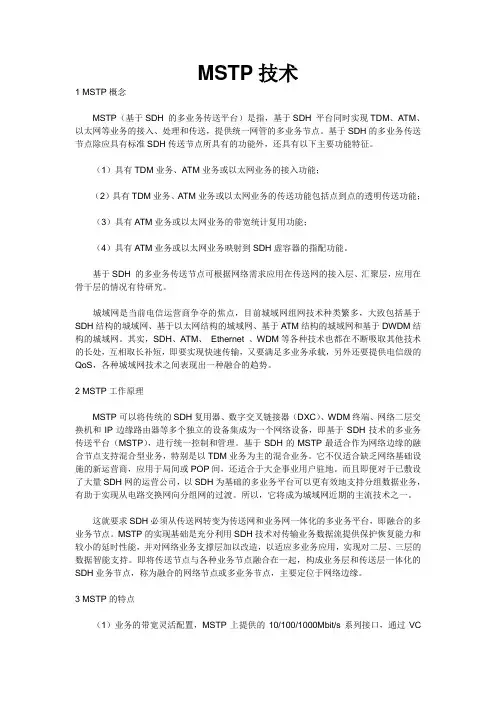

MSTP技术1 MSTP概念MSTP(基于SDH 的多业务传送平台)是指,基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送,提供统一网管的多业务节点。

基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外,还具有以下主要功能特征。

(1)具有TDM业务、ATM业务或以太网业务的接入功能;(2)具有TDM业务、ATM业务或以太网业务的传送功能包括点到点的透明传送功能;(3)具有ATM业务或以太网业务的带宽统计复用功能;(4)具有ATM业务或以太网业务映射到SDH虚容器的指配功能。

基于SDH 的多业务传送节点可根据网络需求应用在传送网的接入层、汇聚层,应用在骨干层的情况有待研究。

城域网是当前电信运营商争夺的焦点,目前城域网组网技术种类繁多,大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。

其实,SDH、ATM、Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处,互相取长补短,即要实现快速传输,又要满足多业务承载,另外还要提供电信级的QoS,各种城域网技术之间表现出一种融合的趋势。

2 MSTP工作原理MSTP可以将传统的SDH复用器、数字交叉链接器(DXC)、WDM终端、网络二层交换机和IP边缘路由器等多个独立的设备集成为一个网络设备,即基于SDH技术的多业务传送平台(MSTP),进行统一控制和管理。

基于SDH的MSTP最适合作为网络边缘的融合节点支持混合型业务,特别是以TDM业务为主的混合业务。

它不仅适合缺乏网络基础设施的新运营商,应用于局间或POP间,还适合于大企事业用户驻地。

而且即便对于已敷设了大量SDH网的运营公司,以SDH为基础的多业务平台可以更有效地支持分组数据业务,有助于实现从电路交换网向分组网的过渡。

所以,它将成为城域网近期的主流技术之一。

这就要求SDH必须从传送网转变为传送网和业务网一体化的多业务平台,即融合的多业务节点。

MSTP技术发展与应用

MSTP技术发展与应用

MSTP技术发展与应用摘要新一代MSTP技术的出现,大大加强对数据业务的接入、处理和传输能力。

介绍MSTP技术的基本概念和主要特点,同时分析应用MSTP技术时必须注意的问题,最后对MSTP设备应用现状进行阐述。

关键词多业务传送平台;城域传输网;以太网专线/VPN业务1 概述MSTP是基于SDH的多业务传送平台,同时实现TDM、ATM、IP等业务接入、处理和传送,提供统一网管的多业务传送平台,有效地支持数据、语音和图像业务交换。

伴随着电信网络的发展,MSTP的技术也在不断进步,主要体现在对以太网业务的处理上。

它经历了从支持以太网透传的第一代MSTP到支持二层交换的第二代MSTP再到当前支持IP业务QoS的新一代(第三代)MSTP的发展历程。

MSTP技术的出现为数据和TDM业务的传输提供了一个良好的通用传输平台。

与传统的TDM业务相比,数据业务的流量、流向更为复杂,对带宽、可靠性、安全性的要求也是多种多样的。

如何充分利用MSTP各种能力,更好地开展数据业务,提高城域传输网投资效益是十分重要的。

2 目前MSTP技术主要特点1)以GFP封装方式到SDH净荷的过程已经成为大多数厂家的标准。

采用GFP的封装为不同厂家设备的互联互通打下基础,代表了将来的发展方向。

2)采用内嵌的RPR技术实现了带宽的共享和公平竞争机制,支持对环路带宽的自动调整。

同时支持拓扑自动发现和环网智能保护,针对数据业务提供小于50ms的快速分组环保护,保证了数据业务的QOS。

RPR技术还可实现VLAN地址扩展和重用,从而适应电信级城域公网应用。

3)目前也有采用基于Martini MPLS的嵌入式二层交换,实现带宽的共享、汇聚和动态管理和VLAN地址扩展和重用。

4)支持虚级联和LCAS功能,提高了SDH传送效率;LCAS可以根据业务流量对所分配的虚容器带宽进行动态调整,而且在这个调整过程中不会对数据传送性能造成影响。

5)设备能力大大增强,设备交叉矩阵、背板总线速度和单板的吞吐能力大大提高。

MSTP技术及其应用

MSTP技术及其应用

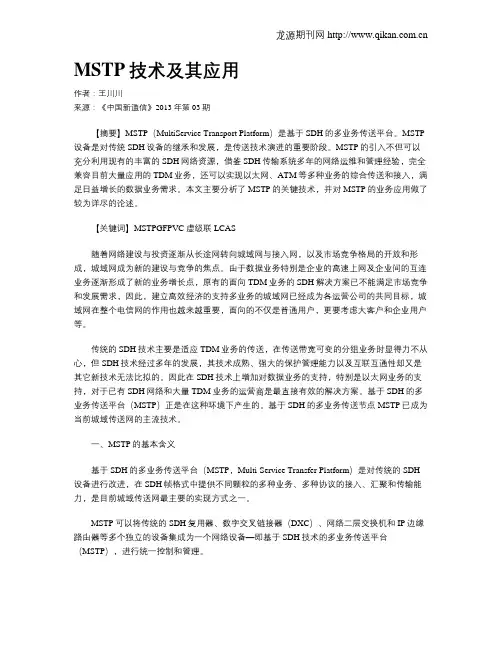

MSTP技术及其应用作者:王川川来源:《中国新通信》2013年第03期【摘要】MSTP(MultiService Transport Platform)是基于SDH的多业务传送平台。

MSTP 设备是对传统SDH设备的继承和发展,是传送技术演进的重要阶段。

MSTP的引入不但可以充分利用现有的丰富的SDH网络资源,借鉴SDH传输系统多年的网络运维和管理经验,完全兼容目前大量应用的TDM业务,还可以实现以太网、ATM等多种业务的综合传送和接入,满足日益增长的数据业务需求。

本文主要分析了MSTP的关键技术,并对MSTP的业务应用做了较为详尽的论述。

【关键词】MSTPGFPVC虚级联LCAS随着网络建设与投资逐渐从长途网转向城域网与接入网,以及市场竞争格局的开放和形成,城域网成为新的建设与竞争的焦点。

由于数据业务特别是企业的高速上网及企业间的互连业务逐渐形成了新的业务增长点,原有的面向TDM业务的SDH解决方案已不能满足市场竞争和发展需求,因此,建立高效经济的支持多业务的城域网已经成为各运营公司的共同目标,城域网在整个电信网的作用也越来越重要,面向的不仅是普通用户,更要考虑大客户和企业用户等。

传统的SDH技术主要是适应TDM业务的传送,在传送带宽可变的分组业务时显得力不从心,但SDH技术经过多年的发展,其技术成熟、强大的保护管理能力以及互联互通性却又是其它新技术无法比拟的。

因此在SDH技术上增加对数据业务的支持,特别是以太网业务的支持,对于已有SDH网络和大量TDM业务的运营商是最直接有效的解决方案。

基于SDH的多业务传送平台(MSTP)正是在这种环境下产生的。

基于SDH的多业务传送节点MSTP已成为当前城域传送网的主流技术。

一、MSTP的基本含义基于SDH的多业务传送平台(MSTP,Multi-Service Transfer Platform)是对传统的SDH 设备进行改进,在SDH帧格式中提供不同颗粒的多种业务、多种协议的接入、汇聚和传输能力,是目前城域传送网最主要的实现方式之一。

mstp协议简介

mstp协议简介

mstp协议简介1. 引言本协议旨在介绍MSTP(Multiple Spanning Tree Protocol,多重生成树协议)的基本原理、功能和应用。

MSTP是一种用于构建冗余网络拓扑的协议,它能够提供高可用性和冗余路径,以确保网络的稳定性和可靠性。

2. 背景在传统的以太网中,使用STP(Spanning Tree Protocol,生成树协议)来解决网络中的环路问题。

然而,STP只能生成一棵树,导致网络中的大部分链路未被利用,从而降低了网络的带宽利用率。

为了解决这个问题,MSTP应运而生。

3. MSTP的原理MSTP使用了一种称为RSTP(Rapid Spanning Tree Protocol,快速生成树协议)的协议作为底层协议,通过将网络划分为多个实例(Instance)来实现多重生成树的构建。

每个实例都可以独立地计算一棵生成树,从而实现对网络中不同链路的灵活利用。

4. MSTP的功能4.1 多重生成树MSTP可以同时生成多棵生成树,每棵生成树对应一个实例。

这样,网络中的每条链路都可以被利用,提高了网络的带宽利用率和冗余能力。

4.2 实例优先级每个实例都可以设置一个优先级,优先级高的实例将优先计算生成树。

这样可以根据网络的需求,为不同的实例分配不同的优先级,灵活地满足网络的需求。

4.3 VLAN支持MSTP可以与VLAN(Virtual Local Area Network,虚拟局域网)技术结合使用,实现对不同VLAN的生成树计算。

这样可以进一步提高网络的灵活性和可用性。

4.4 快速收敛MSTP使用了RSTP作为底层协议,具有快速收敛的特性。

当网络中发生链路故障时,MSTP能够快速重新计算生成树,保证网络的稳定性和可靠性。

5. MSTP的应用MSTP广泛应用于大型企业、数据中心等网络环境中。

它可以提供高可用性、高冗余路径和快速收敛的特性,满足对网络稳定性和可靠性要求较高的场景。

6. 总结MSTP是一种用于构建冗余网络拓扑的协议,通过多重生成树的计算和灵活的实例优先级设置,提供了高可用性和冗余路径。

mstp协议简介

mstp协议简介

mstp协议简介MSTP(Multiple Spanning Tree Protocol)是一种用于构建冗余网络的协议,它允许在一个网络中同时存在多个生成树,以提供更高的网络可靠性和容错能力。

本文将详细介绍MSTP协议的基本原理、工作机制以及在网络中的应用。

一、MSTP协议的基本原理MSTP协议基于IEEE 802.1s标准,通过将网络划分为多个实例(Instance)来实现多个生成树的构建。

每个实例都有一个唯一的实例标识符(Instance ID),并且可以配置不同的生成树参数,如根桥优先级、端口优先级等。

MSTP协议使用了一种称为CIST(Common and Internal Spanning Tree)的结构,其中包含一个公共生成树(CST)和多个内部生成树(IST)。

CST是所有实例共享的生成树,用于处理网络中的广播和组播流量。

IST是每个实例独有的生成树,用于处理实例内的单播流量。

MSTP协议通过配置生成树的根桥优先级和端口优先级来选择生成树的路径。

生成树中的每个桥都有一个桥优先级,优先级较低的桥将被选为生成树的根桥。

每个桥的端口也有一个优先级,优先级较低的端口将被选为生成树的路径。

二、MSTP协议的工作机制MSTP协议的工作机制如下:1. 桥优先级选举:每个桥在网络中选举一个根桥,根桥的优先级最低。

如果桥优先级相同,则使用桥ID(Bridge ID)来进行比较,桥ID由桥优先级和MAC地址组成。

2. IST生成树计算:每个实例独立计算自己的IST生成树,通过比较桥优先级和端口优先级来选择生成树的路径。

生成树计算完成后,桥将发送配置消息到网络中的其他桥,以通知它们生成树的拓扑结构。

3. CST生成树计算:所有实例共享CST生成树,用于处理广播和组播流量。

CST生成树的计算与IST生成树类似,但是优先考虑实例优先级,然后再考虑桥优先级和端口优先级。

4. 端口状态转换:当网络中发生拓扑变化时,MSTP协议会根据新的生成树计算结果更新端口的状态。

MSTP技术概述

MSTP技术概述

MSTP技术概述MSTP,全称为多层分组交换技术(Multi-Service Transport Platform),是一种用于集成数传、电传、视频传输以及数据传输等多业务传输的通信网络技术。

随着信息技术的快速发展,各种新的服务和应用的出现导致了传输网络的要求变得越来越复杂。

以前的传输网络主要支持数据和语音业务,随着视频、云计算、大数据等新技术的出现,网络传输的要求也逐渐增加。

因此,传统的SDH(同步数字系列层次结构)技术无法满足多种业务传输的要求。

为了满足这种多业务传输的需求,MSTP技术应运而生。

1.多业务传输:MSTP技术支持多种业务的传输,包括数据、语音、视频等。

它可以通过对不同业务的分组交换来满足各种业务的传输需求。

2.灵活性和可扩展性:MSTP技术具有很高的灵活性和可扩展性。

它可以根据不同的业务需求进行配置和调整,可以随时增加或减少网络容量,以适应不断变化的业务需求。

3.抗灾备份:MSTP技术支持灾备份功能,可以在网络故障或节点故障时自动切换到备份路径,确保业务的连续性和可靠性。

4.多协议支持:MSTP技术支持多种传输协议,包括PDH、SDH、ATM等。

它可以将不同协议的数据进行适配和转换,实现不同网络之间的互联互通。

5.简化网络管理:MSTP技术提供了集中式的网络管理功能,可以对网络进行统一管理和监控。

管理员可以通过集中的管理系统来配置、监测和故障排除网络中的设备和链路。

1.网络架构设计:MSTP网络的架构设计是整个实施过程中的第一步。

在架构设计中,需要考虑各种业务的传输需求、网络拓扑结构、网络容量等因素,以确定最佳的网络设计方案。

2.设备配置和调整:MSTP网络的设备配置和调整是实施过程的重要环节。

在配置和调整过程中,需要根据网络设计方案对设备进行配置、调整和优化,以确保网络的正常运行和性能优化。

3.迁移和更新:对于现有的传输网络,如果要引入MSTP技术,需要进行迁移和更新。

在迁移和更新过程中,需要逐步替换或调整现有的设备和链路,以实现MSTP技术的全面应用。

MSTP应用及发展简介

MSTP应用及发展简介

MSTP技术应用及法发展简介一、新一代MSTP技术的产生背景:多业务传送平台(MSTP)是指基于SDH、同时实现TDM、ATM、IP等业务接入、处理和传送,提供统一网管的多业务传送平台。

作为传送网解决方案,MSTP伴随着电信网络的发展和技术进步,经历了从支持以太网透传的第一代MSTP到支持二层交换的第二代MSTP再到当前支持以太网业务QoS的新一代(第三代)MSTP的发展历程。

第一代MSTP。

第一代MSTP以支持以太网透传为主要特征。

以太网透传功能是指将来自以太网接口的信号不经过二层交换,直接映射到SDH的虚容器(VC)中,然后通过SDH设备进行点到点传送。

第一代MSTP保证以太网业务的透明性,包括以太网MAC帧,VLAN标记等的透明传送。

以太网透传业务保护直接利用SDH提供的物理层保护。

第一代MSTP的缺点在于:不提供以太网业务层保护;支持的业务带宽粒度受限于SDH的虚容器,最小为2Mbps;不提供不同以太网业务的QoS区分;不提供流量控制;不提供多个业务流的统计复用和带宽共享;不提供业务层(MAC层)上的多用户隔离。

第一代MSTP在支持数据业务时的不适应性导致了第二代MSTP解决方案的产生。

第二代MSTP。

第二代MSTP以支持二层交换为主要特点。

MSTP以太网二层交换功能是指在一个或多个用户以太网接口与一个或多个独立的基于SDH 虚容器的点对点链路之间,实现基于以太网链路层的数据帧交换。

第二代MSTP 保证以太网业务的透明性,以太网数据帧的封装采用GFP/LAPS或PPP协议;传输链路带宽可配置,数据帧的映射采用VC通道的相邻级联/虚级联或ML-PPP 协议来保证数据帧在传输过程中的完整性;实现转发/过滤以太网数据帧的功能;提供自学习和静态配置两种可选方式维护MAC地址表;支持IEEE802.1d生成树协议STP;支持流量控制,包括半双工模式下背压机制和全双工模式下802.3x Pause帧机制。

浅谈MSTP技术的应用

浅谈MSTP技术的应用

浅谈MSTP技术的应用[摘要] 本文作者根据自己多年的实际工作经验,以金融系统某银行采用MSTP方式为客户组网为例,对MSTP技术的应用进行具体分析,同时提出了自己的看法和意见,仅供参考。

[关键词] 组网MSTP 数据设备1.MSTP 简介MSTP(Multi-Service Transfer Platform)(基于SDH的多业务传送平台)是指基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送,提供统一网管的多业务节点。

2.MSTP 数据通信网络技术解决方案以金融系统的某银行为例采用MSTP的方式为客户组网,客户只管自己的交换机、路由器、服务器等设备,中间数据的传输网络全由我公司负责。

我公司与设备供应商一起研究接入方案,确保系统的平滑扩容升级。

2.1全程MSTP方案设计各分理处新增传输设备通过MSTP城域传输网汇聚至区某行核心路由器机房,即全程MSTP接入方案。

该方案可以为某行各网点间的业务提供有效、可靠的自动切换保护功能。

网点侧接口为FE口接入各网点的接口设备,各网点电路初期开放为2Mbit/s带宽,今后可根据各网点业务流量的增长平滑扩容带宽,核心处配置大容量接口,便于今后业务量的不断增长扩容。

全程MSTP接入方案具体有以下优势:(1)安全性高:安全性高包括两个方面,一方面是在物理线路层,在业务点至区行核心机房(POS 机的引入除外)均为热备自愈双环路保护,可以有效地对承载的业务进行保护;另一方面是在承载的数据包,由于提供的是全程透明的物理通道不会对所承载的数据进行处理,进一步提高了数据的安全性。

(2)故障影响面小:由于从业务点至区某行核心机房在物理通道及电路端口上采用1∶1方式链接,杜绝了采用汇聚方式由于汇聚板件出现故障而造成全局性的故障的可能性。

但全程MSTP接入的缺点也十分明显:网络建设复杂,线路租用价格偏高。

2.2半程MSTP方案设计半程MSTP是指用户的POS机接入点是通过光纤收发器加光纤就近接入联通城域网的接入层,通过FE口转接,再通过联通的城域传输网上联至某行。

MSTP技术的发展及在移动行业本地网的应用

MSTP技术的发展及在移动行业本地网的应用

技 术的 产 生与发 展 、 心技 术 核
及特 氛 ,通 过 对 当前 移动行 业 传愉 网的分析 , 讨 了 探
关健 词 中图分 类号 二 技 术 行 业 应 用 客 户 专线 封 装 文献 标识 码
技 术在移 动行 业 的应 用 方式 。
文章 编 号 一 以 刃 一 一
能 ,实 现 了对 二 层业 务 的 灵 活处 理 ,产 生 了基 于 连续 级 联 和 虚
光纤接人为主 , 无线接人和铜线接人为辅 、 和 几 等。
可 以灵 活处 理 ,那么 这种 情况 称 为虚级 联 。通过 虚级 联 技 一 到 一 等不同速率的小容器进行组合利
随着 移 动通 信 行业 的不 断发 展壮 大 , 传 物 网络 越 来越 庞 大 ,结构越来越复杂 ,特别是在当前 业务高速增长和客户豁 求多样化的环境中 ,现网结构造成传输网资源严重浪费 、 网络 统 一 规划 和管 理 困难 、 务 网 间互 通复 杂 、 发展 不适 应 各业 网络 业 务多样 化需 求等 问题 ,本 地传 愉 网越来 越难 以满 足市场 发展 变化 的需 要 。 动行业 在利 用 移 采 用裸纤 互连 设 备提供 数据 业务 时 ,往往 设 备 ,占用 了较 多光 缆线 路 资源 同时 ,也 使得
路控制 协议来组帧 ,分组 包组成的 链路承载以太帧 ,它与
基础 上 发展 出来 的 具有
虚容器 中 。 玲 为链路接人协议 ,主要 标准 中定 义 的一 种链 路 层标 准 ,这
,已成 为 当今 最广 泛 采用 的光 传输 体 制 Nhomakorabea之一 。
技术成熟 ,标准化完善 ,有良好的管理功能 ,有强大的组网与 自 愈能力等特点 ,是承载 的逐 步完 善 的 程 。在 八 务在 一 一 话音业务的理想平台 。 基础 上 不 断 添 加 新功 能 捆 绑 的方 式 实 现 以太 网业 的规范化以及灵活的 交换 功 技 术 发 展 的第 一 阶段 , 主要 采 用 一

MSTP技术原理及其应用_new7

MSTP技术原理及其应用_new7

在线升级成为MSTP
为了提供传统TDM业务、以太网业务接入、承载汇聚低速 数据业务、 业务、以太网业务接入、承载汇聚低速IP数据业务 数据业务、 为了提供传统 业务 远距离宽带数据业务节点互连,以及承载其他低速专线接入业务, 远距离宽带数据业务节点互连,以及承载其他低速专线接入业务,采用 MSTP技术来建设。 建设 技术来建设。 网络时, 技术来建设 建设MSTP网络时,如果所需覆盖范围内拥有 网络时 如果所需覆盖范围内拥有SDH 网络,其设备支持在线升级为MSTP的能力,且网络容量能满足要求时, 的能力, 网络,其设备支持在线升级为 的能力 且网络容量能满足要求时, 应尽量采用软件和硬件升级原有SDH成为 应尽量采用软件和硬件升级原有 成为MSTP网络,提供业务。 网络,提供业务。 成为 网络
提 纲
1. MSTP技术形成的背景 技术形成的背景 2. MSTP技术的原理及其核心技术 技术的原理及其核心技术 3. MSTP技术的组网应用 技术的组网应用 4. MSTP设备测试与互通 设备测试与互通 5. 典型厂家的 典型厂家的MSTP设备介绍 设备介绍 6. MSTP网络管理与问题分析 网络管理与问题分析 7. 城域传输网发展与展望
1
MSTP与现有网络的关系 与现有网络的关系
2
MSTP与现有传输网络的关系 与现有传输网络的关系
—优化网络 优化网络
利用现有SDH网络尽快开展业务 减少初期投资 网络尽快开展业务,减少初期投资 利用现有 网络尽快开展业务 利用MSTP技术优化原有 技术优化原有SDH网络 利用 技术优化原有 网络 宽带专线业务的发展方向为两网融合提供了条件
强大的业务接入能 力,保证接入层的 就近接入
分步实施--接入层 全网规划 分步实施 接入层

MSTP技术

MSTP技术
RPR作为解决以上问题的一种新技术出现
© ZTE Corporation. All rights reserved
RPR(Resilient Packet Ring )
高带宽效率 与SDH网络的内嵌式连接 公平的带宽分配协议保证QOS,具有良好的用户隔离 简单的业务配置方式 快速保护机制,可以实现50ms的快速保护,支持steering和wrapping
AOS(ATM Over SDH)
基于SDH平台传送ATM业务的技术背景
以太网是面向无连接的技术,不能保证业务的QoS ATM是面向连接的技术可很好地保证业务质量,并具有统计复用、QoS保证等优势 现有的宽带接入和3G网络中大量采用ATM技术 IMA汇聚和统计复用等ATM新功能将更好地满足运营商ATM业务应用需求
映射技术
级联技术增强了业务的接入带宽,并且使得带宽的配置更加灵活。级联的颗粒可以为 VC-12/VC-3/VC-4。
级联类型:连续级联 / 虚级联.
© ZTE Corporation. All rights reserved
EOS(Ethernet Over SDH)
连续级联:
具备VC-4-4C 功能支持的STM-16网元
MSTP NE1
MSTP NE2
两纤双向复用段环 NE4 MSTP
© ZTE Corporation. All rights reserved
NE3 MSTP
MSTP NE5
EOS 组网
EPLAN (以太网专用局域网)
EPLAN属于多点到多点的以太网业务。不同用户不需要共享SDH带宽,因此具有严 格的带宽保障和用户隔离,不需要采用其它的QOS机制和安全机制。由于具有多个节 点,因此需要基于MAC地址进行数据转发,需要MAC地址学习和L2交换的能力。

新一代MSTP技术及其应用(MPLS)

新一代MSTP技术及其应用(MPLS)

新一代MSTP技术及其应用一、新一代MSTP技术的产生背景多业务传送平台(MSTP)是指基于SDH、同时实现TDM、ATM、IP等业务接入、处理和传送,提供统一网管的多业务传送平台。

作为传送网解决方案,MSTP伴随着电信网络的发展和技术进步,经历了从支持以太网透传的第一代MSTP到支持二层交换的第二代MSTP再到当前支持以太网业务QoS的新一代(第三代)MSTP的发展历程。

第一代MSTP。

第一代MSTP以支持以太网透传为主要特征。

以太网透传功能是指将来自以太网接口的信号不经过二层交换,直接映射到SDH的虚容器(VC)中,然后通过SDH设备进行点到点传送。

第一代MSTP保证以太网业务的透明性,包括以太网MAC帧,VLAN标记等的透明传送。

以太网透传业务保护直接利用SDH提供的物理层保护。

第一代MSTP的缺点在于:不提供以太网业务层保护;支持的业务带宽粒度受限于SDH的虚容器,最小为2Mbps;不提供不同以太网业务的QoS区分;不提供流量控制;不提供多个业务流的统计复用和带宽共享;不提供业务层(MAC层)上的多用户隔离。

第一代MSTP在支持数据业务时的不适应性导致了第二代MSTP解决方案的产生。

第二代MSTP。

第二代MSTP以支持二层交换为主要特点。

MSTP以太网二层交换功能是指在一个或多个用户以太网接口与一个或多个独立的基于SDH虚容器的点对点链路之间,实现基于以太网链路层的数据帧交换。

第二代MSTP保证以太网业务的透明性,以太网数据帧的封装采用GFP/LAPS或PPP协议;传输链路带宽可配置,数据帧的映射采用VC通道的相邻级联/虚级联或ML-PPP协议来保证数据帧在传输过程中的完整性;实现转发/过滤以太网数据帧的功能;提供自学习和静态配置两种可选方式维护MAC地址表;支持IEEE802.1d生成树协议STP;支持流量控制,包括半双工模式下背压机制和全双工模式下802.3x Pause帧机制。

第二代MSTP相对于第一代MSTP的优势主要在多用户/业务的带宽共享和隔离方面,包括:提供基于802.3x的流量控制;提供业务层上的多用户隔离和VLAN划分;提供基于STP/RSTP等的以太网业务层保护倒换;一些还提供基于802.1p的优先级转发。

mstp技术参数

mstp技术参数

mstp技术参数MSTP(Multiple Spanning Tree Protocol,多重生成树协议)是一种用于以太网交换网络的网络协议。

它基于Spanning Tree Protocol(生成树协议),但通过引入多个实例(instance)来实现更大规模的网络拓扑的冗余。

一、MSTP技术概述MSTP技术是一种以太网交换技术,其主要目的是增加网络的冗余性和可靠性。

通过允许多个生成树实例共存,MSTP技术能够支持更大规模的网络拓扑,从而提高网络整体的容错性。

MSTP可以通过配置不同的桥实例(Bridge Instance)来划分网络。

每个桥实例都可以拥有独立的生成树,因此可以适应复杂的网络拓扑结构。

MSTP技术与RSTP(Rapid Spanning Tree Protocol)兼容,可以在同一个网络中同时使用。

二、MSTP技术参数下面是MSTP技术常用的参数及其说明:1. 根桥(Root Bridge):网络中生成树的顶部,负责向下分发生成树的配置信息。

2. 生成树(Spanning Tree):由根桥向下分发的配置信息,用于计算网络中的最短路径。

3. 桥优先级(Bridge Priority):每个桥实例的优先级,用于选举根桥。

优先级越低,越有可能被选为根桥。

4. 端口优先级(Port Priority):每个接口(端口)的优先级,用于选举树根端口。

优先级越低,越有可能成为树根端口。

5. 哈希算法(Hash Algorithm):用于实现端口聚合(Link Aggregation)时的负载均衡。

常见的哈希算法有源MAC地址哈希、目的MAC地址哈希等。

6. 最大Hops(Max Hops):网络中一个生成树的最大跳数。

一般用于限制生成树的扩展范围,保证网络性能。

7. 根端口(Root Port):每个非根桥上与根桥相连的端口,用于向上转发生成树。

8. 设备ID(Device ID):用于唯一标识网络中的每个交换机设备。

MSTP技术原理及其应用_new4

MSTP技术原理及其应用_new4

9
前期研究
研究城域传输网的技术应用策略 完成《广东电信城域传输网技术发展应用策略》 完成《广东电信城域传输网技术发展应用策略》项目 的研究; 的研究; 深入分析和研究MSTP、RPR、CWDM、DWDM等 深入分析和研究 、 、 、 等 城域传输新技术的特点和应用定位; 城域传输新技术的特点和应用定位; 目前,MSTP是城域传输网中发展的重点技术,RPR 目前, 是城域传输网中发展的重点技术, 是城域传输网中发展的重点技术 技术将逐步与MSTP融合以增强 融合以增强MSTP的数据处理能力, 的数据处理能力, 技术将逐步与 融合以增强 的数据处理能力 而城域DWDM将在 、NGN、SAN等新兴业务快速发 将在3G、 而城域 将在 、 等新兴业务快速发 展时成为大城市城域传输网核心层面的首选, 展时成为大城市城域传输网核心层面的首选,CWDM 则多用于城域边缘光纤资源短缺、 则多用于城域边缘光纤资源短缺、业务开通紧急等作为 应急。 应急。
– 以太网功能测试
• Smartbits 6000/2000/600 • IXIA 400
– ATM功能测试
• 试仪
• ANRITSU MD1230A(PDH SDH ATM ETH) • Agilent OmniBER OTN J7232A (PDH SDH ETH)
15
MSTP试验网
中 信 新 达 城
2.5G
工 业 园
电信大厦
2.5G 客村
较场西
155M 好世界
155M
电信大厦 155M
2.5G 客村
较场西
622M
国贸
省网骨干 信息大厦
中民 时代
广州
2×155M
天祥 大厦 会隆 花园

mstp简单理解

mstp简单理解

mstp简单理解
MSTP(基于SDH的多业务传送平台)是一种基于SDH平台的多业务传输技术,它同时实现了TDM、ATM、以太网等业务的接入、处理和传送,提供统一网管的多业务节点。

MSTP充分利用了SDH技术的保护恢复能力和确保延时性能,并加以改造以适应多业务应用,支持数据传输,简化了电路配置,加快了业务提供速度,改进了网络的扩展性,降低了运营维护成本。

MSTP的主要优点包括:
1. 多业务适配:MSTP能够将不同类型的业务数据适配到SDH帧结构中,包括TDM、ATM、以太网等,无需外部设备进行转换。

2. 高效利用带宽:MSTP可以根据业务需求动态分配带宽,避免了传统SDH设备在带宽利用率上的浪费。

3. 快速的业务提供和扩展性:MSTP可以通过软件配置实现不同类型业务的快速提供,同时具有良好的网络扩展性,方便未来网络的扩展和升级。

4. 可靠性高:MSTP继承了SDH技术的保护恢复能力,保证了业务数据的可靠传输。

5. 统一网管:MSTP可以对不同类型的业务进行统一网管,简化了网络管理流程,降低了运营维护成本。

总之,MSTP技术结合了SDH的保护恢复能力和多业务适配
能力,可以满足不同类型业务的需求,提高了网络的可靠性和效率,降低了运营维护成本。

浅谈MSTP设备在电力通信中的应用

浅谈MSTP设备在电力通信中的应用

浅谈MSTP设备在电力通信中的应用摘要:该文根据电力系统的特点和中远规划,介绍了MSTP设备的技术特点及优势,分析了MSTP的主要阶段、技术特点和发展趋势,结合电力通信网主要业务的基础上,探讨了MSTP在电力系统中的应用前景。

关键词:MSTP 电力通信应用随着电力系统自动化技术的不断发展,对通信业务种类(如继电保护、远动信息、电力系统信息化)和带宽需求在进一步增加,对电力系统通信可靠性也提出了更高的要求。

电力通信网是为了保证电力系统的安全稳定运行而应运而生的。

它同电力系统的安全稳定控制系统、调度自动化系统被人们合称为电力系统安全稳定运行的三大支柱。

随着电力系统自动化技术的不断发展,对通信业务种类(如继电保护、远动信息、电力系统信息化)和带宽需求在进一步增加,对电力系统通信可靠性也提出了更高的要求。

2005年以前,国内光纤传输网多采用SDH组网技术。

近几年,MSTP技术和设备已逐渐成为我国电力系统城域传输网中的主流技术设备。

MSTP技术能兼容原有SDH自愈环保护功能,同时有多种形式的接口。

因此MSTP技术在电力系统开始得到应用。

一.MSTP设备的特点MSTP(Multi-Service Transfer Platform)(基于SDH 的多业务传送平台)是指基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送,提供统一网管的多业务节点。

基于SDH的多业务传送平台是对传统的SDH设备进行改进,在SDH帧格式中提供不同颗粒的多种业务、多种协议的接入、汇聚和传输能力,是目前城域传送网最主要的实现方式之一。

MSTP可以将传统的SDH复用器、数字交叉链接器(DXC)、网络二层交换机和IP边缘路由器等多个独立的设备集成为一个网络设备,即基于SDH技术的多业务传送平台(MSTP),进行统一控制和管理。

MSTP不但能够完成传统TDM业务的传送,而且能够接入ATM、以太网等分组业务,实现二层的桥接和交换功能,完成数据业务的接入和传送。

MSTP技术及其应用

MSTP技术及其应用

MSTP技术及其应用一、MSTP的引入在以话音业务为主体的通信时代,SDH作为承载网,通过时隙映射和交叉连接功能以及端到端的质量保证机制很好确保了话音业务的实时性。

然而,随着以包交换为传送机制的IP数据业务的大幅度、高速发展,以时分交换为机制的SDH 网络很难在满足话音业务的同时,再实现高效率的承载IP业务。

摒弃SDH 技术重新建设承载网还是引入一些新的技术对SDH进行改造,将问题解决在网络的边缘(接入端),使IP业务在SDH网络中也能有良好的通过性,曾经是业界人士讨论的焦点。

无疑,后者具有更大的操作价值,因为这不仅可以使现有的网络资源得到更为合理的利用,而且SDH本身具有的一些特性也可以弥补以太网的一些不足,例如QoS 问题。

于是MSTP的概念出现了,MSTP(Multi-Service Tran sport Platform)基于SDH的多业务平台(基于SDH的多业务节点),还有人称其为新一代的SDH。

总之,它有别于传统的SDH设备。

从网络定位上讲,MSTP应处在网络接入部分,用户侧一一面向不同的业务接口,网络侧一一面向SDH 传输设备;形象的讲,MSTP就象一个长途客/货枢纽站,如何有效的将客货分离,按照不同的需求安全、快捷的运送到目的地,是其追求的目标。

二、MSTP概念MSTP是指基于SDH平台,同时实现TDM、ATM、以太网等多种业务的接入、处理和传送,提供统一网管的多业务节点。

城域网MSTP建设方案是介于传统的“ SDH+ATM ”方案与未来全光智能网络之间的一种目前现实可行的城域网建设方案。

MSTP明显地优于SDH,主要表现在多端口种类,灵活的服务提供,支持WDM的升级扩容,最大效用的光纤带宽利用,较小粒度的带宽管理等方面。

由于它是基于现有SDH传输网络的,可以很好地兼容现有技术,保证现有投资。

由于MSTP可以集成WDM技术,能够保证网络的平滑升级,从某种程度上也是Metro-WDM的低成本解决方案之。

光传输通信网络中MSTP技术的应用研究

光传输通信网络中MSTP技术的应用研究

光传输通信网络中MSTP技术的应用研究MSTP技术(Multi-Service Transport Platform)是一种将多种业务进行集成转发的技术,广泛应用于光传输通信网络中。

本文将从MSTP技术的背景及原理出发,对其在光传输通信网络中的应用进行研究。

首先,MSTP技术背景及原理的应用研究。

MSTP技术是为了满足不同业务需求而提出的,它可以将视频、音频、数据等业务进行集成转发,提供灵活的网络传输。

MSTP技术采用了SDH(Synchronous Digital Hierarchy)作为传输介质,使用TDM(Time Division Multiplexing)技术将多个业务进行复用传输,实现了多业务的传送。

MSTP技术还具有高可靠性、高利用率、低时延等特点,在光传输通信网络中得到了广泛的应用。

其次,MSTP技术在光传输通信网络中的应用研究。

MSTP技术在光传输通信网络中的应用主要体现在以下几个方面:1.业务集成传输。

MSTP技术可以将不同类型的业务进行集成传输,包括音频、视频、数据等多种业务。

通过光纤的高带宽传输特性,实现多业务的高效传输,提高网络的利用率。

2.灵活配置网络。

MSTP技术可以根据网络的需求灵活配置网络结构。

通过灵活的交叉连接能力,可以实现节点之间的任意连接,满足不同业务的需求。

3.高可靠性保障。

MSTP技术通过采用双绕组技术和光复用技术,实现了网络的冗余性和容错性。

当其中一条光纤或设备出现故障时,网络可以自动切换到备用路径,保障业务的连续性和可靠性。

4.接入无线传输网。

MSTP技术可以与无线传输网进行接入,实现光传输通信网络与移动通信网络之间的互联。

通过MSTP技术,可以方便地将移动通信网络接入到光传输通信网络中,为用户提供更加稳定和高速的通信服务。

综上所述,MSTP技术在光传输通信网络中具有广泛的应用前景。

它可以实现多种业务的灵活传输,提高网络的利用率;同时,通过冗余性和容错性的设计,保障业务的可靠性和连续性;还可以实现与移动通信网络的互联,为用户提供更加稳定和高速的通信服务。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

MSTP技术及其应用一、MSTP的引入在以话音业务为主体的通信时代,SDH作为承载网,通过时隙映射和交叉连接功能以及端到端的质量保证机制很好确保了话音业务的实时性。

然而,随着以包交换为传送机制的IP数据业务的大幅度、高速发展,以时分交换为机制的SDH网络很难在满足话音业务的同时,再实现高效率的承载IP业务。

摒弃SDH 技术重新建设承载网还是引入一些新的技术对SDH进行改造,将问题解决在网络的边缘(接入端),使IP业务在SDH网络中也能有良好的通过性,曾经是业界人士讨论的焦点。

无疑,后者具有更大的操作价值,因为这不仅可以使现有的网络资源得到更为合理的利用,而且SDH本身具有的一些特性也可以弥补以太网的一些不足,例如QoS问题。

于是MSTP的概念出现了,MSTP(Multi-Service Transport Platform)——基于SDH的多业务平台(基于SDH的多业务节点),还有人称其为新一代的SDH。

总之,它有别于传统的SDH设备。

从网络定位上讲,MSTP应处在网络接入部分,用户侧——面向不同的业务接口,网络侧——面向SDH传输设备;形象的讲,MSTP就象一个长途客/货枢纽站,如何有效的将客货分离,按照不同的需求安全、快捷的运送到目的地,是其追求的目标。

二、MSTP概念MSTP是指基于SDH平台,同时实现TDM、ATM、以太网等多种业务的接入、处理和传送,提供统一网管的多业务节点。

城域网MSTP建设方案是介于传统的“SDH+ATM”方案与未来全光智能网络之间的一种目前现实可行的城域网建设方案。

MSTP明显地优于SDH,主要表现在多端口种类,灵活的服务提供,支持WDM的升级扩容,最大效用的光纤带宽利用,较小粒度的带宽管理等方面。

由于它是基于现有SDH传输网络的,可以很好地兼容现有技术,保证现有投资。

由于MSTP可以集成WDM技术,能够保证网络的平滑升级,从某种程度上也是Metro-WDM的低成本解决方案之一。

MSTP系列设备为城域网节点设备,是数据网和语音网融合的桥接区。

MSTP 可以应用在城域网各层,对于骨干层:主要进行中心节点之间大容量高速SDH、IP、ATM业务的承载、调度并提供保护;对于汇聚层:主要完成接入层到骨干层的SDH、IP、ATM多业务汇聚;对于接入层:MSTP则完成用户需求业务的接入。

由于MSTP是基于SDH技术的,所以MSTP对于传统的TDM业务可以很好的支持;技术的难点是如何利用SDH来支持IP业务,也就是如何将IP数据映射到SDH帧中去。

早期的MSTP利用PPP(RFC1661、RFC1662、RFC2615)来完成对IP数据的映射;它通过“IP包->PPP分组->HDLC封装->SDH相应VC”过程来实现IP over SDH(或Packet over SONET-POS),这种方法技术成熟,适于多协议环境,但由于它不是专为SDH设计的,在帧定位时开销较大,且传输效率与传输的内容有关,因此效率较低。

现在主流的MSTP产品均采用G.7041中定义的GFP协议来实现将高层信号映射到同步物理传输网络的通用方法,完成多种业务数据向SDH帧中的映射,它定义了两种映射方式:Transparent和Frame mapped。

前者有固定的帧长度,可及时处理而不用等待收到整个帧,更适合处理实时业务如视频信号(DVB)和块状编码的信号如存储业务(Fiber Channel,FICON,ESCON);而后者没有固定的帧长,接收到一完整的帧后再进行处理,可以用来封装IP/PPP或以太网MAC 帧。

现在也有少数MSTP产品利用LAPS(X.86)协议来实现业务数据向SDH 帧中的映射,LAPS是基于SDH/SONET的,不需要链路初始化,也不需要像PPP 那样需要重启定时器(Restart Timer),所以LAPS具有较高效率和更高的性能保证能力。

但是这种MSTP实现方式在应用中并不多见。

2.1 第一代MSTP最初的MSTP只是为了解决IP数据包在SDH上实现端到端的透传,机理是将以太帧直接映射到SDH的容器(C)中。

众所周知,SDH的不同容器的净荷装载单元大小是固定的,如表1从表1中不难看出,无论是10/100M Base-T还是GE(千兆以太网)都很难理想的装载到SDH的容器中。

而且作为端到端的透传机制,也无法实现流量控制、以太业务QoS、不同以太业务流的统计复用等功能,所以不具备任何商用价值。

针对以上问题,如何实现SDH更有效的承载IP数据业务就是第一代MSTP 要解决的。

1、虚级联技术的引入要是能将VC单元级联起来组成适合的装载单元是一个有效的方法,例如将5个VC-12单元绑定即可以很好的承载10M以太业务。

但新的问题同时产生,如果将相临的容器C级联形成VC-n-Xn,其只具有一列POH指示比特,级联后的装载单元在整个传输过程中将不得不保持相同的路由和连续的带宽,同时还要求途径设备也必须支持级联功能,确保整个级联后的装载单元端到端的传输。

这无疑给长距离传输提出了过高的要求,并不利于业务的实际发展。

虚级联技术的引入使这个问题得到了彻底的解决,它与相临级联技术不同之处在于:VC-n单元可分属于不同的STM-N中,具有自己独立的结构和相应的POH序列;通过虚级联的复帧标示符(MFI)、序列标示符(SQ)加以标示(其属于LCAS和VC控制帧),形成一个虚拟的大容器(VC-n-Xv)(或称为虚容器组)进行传输。

这样每个独自的VC-n作为虚容器组的不同成员,可以通过不同的路径传输,只要在目的端汇聚即可,无须途径设备提供级联功能。

回到表1可以发现,VC-n装载单元从2M到140M不等,这就好比我们可以将人员编组,货物打散装到大大小小不同容量的汽车中,通过不同的公路运到目的地再通过组号/货物编号重新集合。

这种灵活的机制刚好可以最大限度的利用网络带宽。

2、LCAS技术的引入然而,虚级联技术只是提供一个更为有效的组合装载单元的可能方案,保证IP数据业务在SDH承载网上实现端到端的高效传送还需要一种真正的管理机制。

就象有了四通八达的公路,有了各式各样的汽车,没有一个好的调度站,依然无法形成一个良好的运输体系一样,关键的环节在于如何有效的管理和调配,特别是虚级联不象相邻级联,虚容器VC-n可以属于不同的STM-N中,存在着各种各样的组合方式,没有一种良好的调配机制,后果将不堪想象。

这就引入了LCAS技术(Link Capacity Adjustment Scheme)——链路容量调整机制。

简单的说,LCAS技术,就是建立在源和目的之间双向往来的控制信息系统。

这些控制信息可以根据需求,动态的调整虚容器组中成员的个数,以此来实现对带宽的实时管理;从而在保证承载业务质量的同时,大大提高了网络利用率。

其帧结构如图1图1 LCAS和VC控制帧结构在高阶虚级联(VC-3/4)过程中LCAS和VC控制帧被H4字节中传输,在低阶虚级联(VC-12)采用K4字节传输LCAS和VC控制帧。

LCAS工作机理虚级联的建立/清除、成员的增加/减少是通过改变LCAS和VC控制帧中控制命令域里状态字段中的指令,在源和目的间建立通信进程来实现的。

其中命令状态包括:IDLE(空闲状态)、NORM(正常状态)、ADD(增加指令)、REMOVE (删除指令)、EOS(结束状态)、DNU(路径失效状态)。

至此,从整体技术角度讲,虚级联技术和LCAS机制使得SDH高效承载IP 业务成为了可能,也就形成了具有实际应用价值的第一代MSTP,其功能结构见图2。

然而在细节上,为了使IP业务无缝的映射到VC容器中还存在一个不可或缺的过程——IP包的封装,即图2中红色方框部分。

封装方式目前大致有以下三种:HDLC(High Level Data Link Control)——高级数据链路控制GFP(Generic Framing Procedure)——通用成帧规程(ITU- T标准号为G.7041) LAPS(Link Access Procedure SDH)——在SDH上的链路接入规程协议帧(ITU- T标准号为X.86)作为封装方式,三种协议都有各自的特点,无可厚非,但就应用范围来讲GFP应用更为广泛,其成帧方式也更有效一些,因为其采用类似于ATM信元的帧定界封装方式,可以透明的封装各种数据信号,具有良好的扩展性。

3、小结MSTP设备的出现,促进了SDH网络的进一步发展,同时其本身作为一种很有效的城域组网技术,在网络的接入段也发挥了重要的作用,特别是它秉承了SDH良好的质量保证特性,大大提升了IP业务的可靠性。

LCAS配合MAC层的流量控制功能,在网络正常状态下,人工增减虚容器组中的成员个数,不会使网络造成IP业务丢包;即便当光接收端判断光信号强度达不到光接收灵敏度(或断纤故障)或误码率高于门限的时候,借助SDH本身所具有的保护倒换能力,系统也能在50ms内实现保护倒换,利用LCAS动态带宽调整机制和流量控制仅会造成少量丢包,不会影响业务正常进行,这是以太网络所不具备的。

2.2 现有MSTP技术——第二代MSTP得益于MSTP高品质的商用价值,也使MSTP技术本身得到了进一步发展。

1、RPR技术的引入RPR(Resilient Packet Ring)弹性分组环,RPR工作于MAC层,它的出现是为了更好的解决在环状拓扑结构上传送数据流的问题。

众所周知,环状网络与星型网络、总线型网络或树型网络比较,具有节约投入成本,便于管理等优点。

其实,早期的令牌环技术就是为了解决这个问题。

但在令牌环网络中数据包将漫游整个网络,随着网络中的节点增加,网络中的共享带宽就会急剧下降,这就制约了它的发展。

RPR技术很好的解决了这个问题,在结构上它采用双环结构,每两个相临节点间都存在两条物理路径,保证了高可靠性;在传送机制上它采用环路带宽空间重用机制,单播数据可在环的不同部分同时传送,这样整个环的容量将被增加,从某种程度上缓解了因加入节点带来的带宽下降问题;而在环的拓扑结构发生变化的时候,它具有网络拓扑结构自动发现、更新能力,可避免手工配置带来的人为错误,便于管理和维护;另外,在带宽管理方面,它采用带宽动态分配和统计复用原则,每个节点维护通过自身的数据负载量,并把相应数据发送给环上相临节点,这样其他节点根据这些信息就可以获得在源节点上有多少可利用带宽。

还有一点要说明的是,由于RPR采用双环结构,单播数据在环上不同部分同时传送,因此环上任意两个节点间最大路由也仅为半个环,这样大大减少了数据流在环上的运行过程;而它的网络拓扑发现、更新能力是通过采用类似OSPF(Open Shortest Path First)——开放式最短路径优先的算法交换拓扑识别信息实现的,这样可以有效的避免分组死循环,增加环路自愈能力,可谓一举两得。
