proe绘图选项设置
Proe工程图绘图设置
Proe工程图绘图设置可使用以下各项的组合定制自己的绘图环境和绘图行为：•绘图设置文件选项•配置选项•模板•格式例如，可预先确定某些特性，如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准和箭头使用True Type 字体Pro/ENGINEER 可使用TrueType 字体。
Pro/ENGINEER 提供42 种TrueType 字体，用户还可购买附加的TrueType 字体，并放置到Pro/ENGINEER 的载入点目录中。
有关在载入目录区中如何查找字体文件的信息，请参阅《Pro/ENGINEER 安装与管理指南》。
注意：TrueType 字体重画时需要更多时间。
关于绘图设置文件选项配置文件选项控制零件和组件的设计环境，而绘图设置文件选项会向细节设计环境添加附加控制。
绘图设置文件选项确定诸如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准、箭头长度等特性。
为绘图设置文件选项提供了缺省值，但是您可定制并保存各种版本以在其它绘图中使用。
在配置选项drawing_setup_file 中所指定的文件为在Pro/ENGINEER 进程中创建的所有绘图建立缺省绘图设置选项。
若不设置该选项，系统就使用缺省绘图设置文件选项值。
可从<载入点/text> 目录中检索具有下列名称的示例绘图设置文件：•iso.dtl ISO（国际标准组织）•jis.dtl JIS（日本标准协会）•din.dtl DIN（德国标准协会）Pro/ENGINEER 用每一单独的绘图文件保存这些绘图设置文件选项设置。
系统将这些值保存在一个名为<filename>.dtl 的设置文件中。
该文件的位置由pro_dtl_setup_dir 配置文件选项确定。
您可指定到包含绘图设置文件目录的完整路径。
若不用该配置文件选项指定路径名，则系统进入缺省的设置目录。
注意：•如果绘图设置文件选项被设置为default，并且如果存在同名的配置文件选项，则绘图设置文件选项将引用配置设置。
proe绘图选项设置
作图前的常用设置：设置所有绘图参数的单位：drawing_units 选单位为mm后，proe二维图转CAD二维图时，比例不会变。
设置横截面和尺寸箭头：箭头样式：draw_arrow_style横截面(剖面)箭头：crossec_arrow_length 一般为2.5 设置箭头的长度crossec_arrow_width 一般为1 设置箭头的宽度尺寸箭头：draw_arrow_length 3.5（或者2.5）设置箭头（实心三角形）的长度draw_arrow_width 设置箭头（实心三角形）的宽度三维横截面和尺寸文字大小：drawing_text_height 一般高度为2.5标注尺寸与尺寸线平行text_orientation 设置为parallel控制尺寸文本与尺寸导引线间的距离：dim_text_gab设置尺寸界线在尺寸导引箭头上的延伸量。
witness_line_delta 一般设置为1设置尺寸线与标注尺寸的对象之间的间距。
witness_line_offset 一般设置为1当导引箭头在尺寸界线外时，设置尺寸导引线的长度。
dim_leader_length 一般设置为4 设置公差：1.如果公差值设置为零，确定是否显示零。
blank_zero_tolerance yes显示no不显示。
2.控制尺寸公差的显示，如果设置了此项，则不能访问Pro/E“环境”对话框，即不能修改公差显示形式。
tol_display 设置为no则不能改公差。
1、想变英制成公制，零件尺寸数值不变,draw>advanced>setup-draw setup>modlfy val中将drawing unites.MM。
三维网技术论坛$ ?' ]. `7 ~3 C/ k1 F2、dtl文件? 主要作用？是二维图的配置文件，像CONFIG文件。
在草绘环境下用和编辑CONFIG文件一样的菜单就可调出编辑。
Proe 工程图参数设置
1. 尺寸公差选项选择需要更改的尺寸——右击属性——里面有norminal（一般象征）/LIMITS（限制）/PLUS-MINUL（加减）/（+/-）SYMMETRIC（+/-相称性）/AS IS（如其）.选择你所对应的尺寸类型即可另外如果更改不了，那就要看你的工程图配置文件里的设置尺寸公差的显示有没有打开操作如下：右击鼠标——属性——工程图选项——输入tol-display，把no改为yes即可：首先介绍配置工程图选项1.在工程图模块选择“文件”菜单->点选“属性”在弹出的菜单中选择“绘图选项”，如图1。
图12.在绘图选项中“1”为绘图选项，“2”为当前设置值，“3”为选项说明，您可以根据说明来配置相关选项，配置完成请点击“4”保存。
绘图选项文件后缀名为“.dtl”。
图23.常用绘图选项说明。
drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

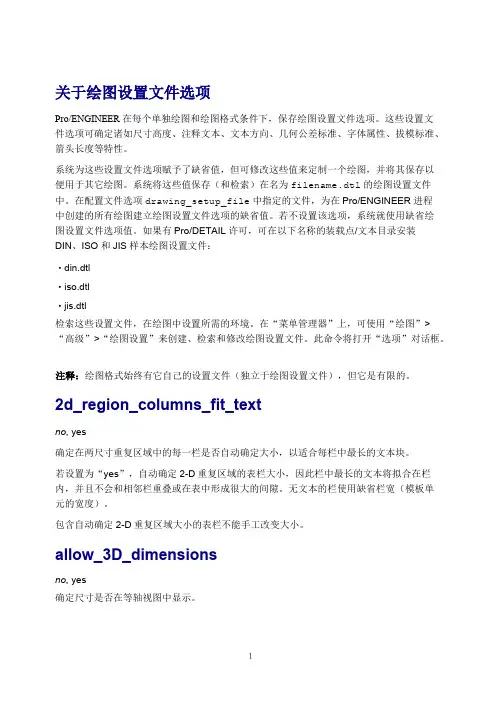

PROE关于绘图设置文件选项
关于绘图设置文件选项Pro/ENGINEER在每个单独绘图和绘图格式条件下，保存绘图设置文件选项。
这些设置文件选项可确定诸如尺寸高度、注释文本、文本方向、几何公差标准、字体属性、拔模标准、箭头长度等特性。
系统为这些设置文件选项赋予了缺省值，但可修改这些值来定制一个绘图，并将其保存以便用于其它绘图。
系统将这些值保存（和检索）在名为filename.dtl的绘图设置文件中。
在配置文件选项drawing_setup_file中指定的文件，为在Pro/ENGINEER进程中创建的所有绘图建立绘图设置文件选项的缺省值。
若不设置该选项，系统就使用缺省绘图设置文件选项值。
如果有Pro/DETAIL许可，可在以下名称的装载点/文本目录安装DIN、ISO和JIS样本绘图设置文件：·din.dtl·iso.dtl·jis.dtl检索这些设置文件，在绘图中设置所需的环境。
在“菜单管理器”上，可使用“绘图”>“高级”>“绘图设置”来创建、检索和修改绘图设置文件。
此命令将打开“选项”对话框。
注释：绘图格式始终有它自己的设置文件（独立于绘图设置文件），但它是有限的。
2d_region_columns_fit_textno, yes确定在两尺寸重复区域中的每一栏是否自动确定大小，以适合每栏中最长的文本块。
若设置为“yes”，自动确定2-D重复区域的表栏大小，因此栏中最长的文本将拟合在栏内，并且不会和相邻栏重叠或在表中形成很大的间隙。
无文本的栏使用缺省栏宽（模板单元的宽度）。
包含自动确定2-D重复区域大小的表栏不能手工改变大小。
allow_3D_dimensionsno, yes确定尺寸是否在等轴视图中显示。
angdim_text_orientationhorizontal, parallel_outside, horizontal_outside, parallel_above, parallel_fully_outside控制角度尺寸在绘图中的放置。
PROE 工程图的设置
一、进入工程图模块：新建绘图去掉使用缺省模板确定浏览选择模型空指定纸张大小确定二、工程图的设置1、设置单位：菜单管理器高级绘图设定选项输入drawing-units 在数值选mm 增加/改变应用关闭2、设置视角：菜单管理器高级绘图设定选项输入Projectin-tyPe 在数值选third-angle(三角)/first-angle(一角) 增加/改变应用关闭3、设置工差显示：菜单管理器高级绘图设定选项输入ToP-disPlay 数值选Yes 增加/改变应用关闭4、设置文字高度：菜单管理器高级绘图设定选项输入drawing-text-heighe 输入值（指文字高度）增加/改变应用关闭5、设置切割平面箭头长度：菜单管理器高级绘图设定选项输入 crossee-a now-length 增加/改变应用关闭6、设置切割平成箭头宽度：菜单管理器高级绘图设定选项输入crossee-amow-width 输入值增加/改变应用关闭7、导引线箭头的长度：菜单管理器高级绘图设定选项输入draw-a now-length 输入值增加/改变应用关闭8、设置导引线箭头宽度：菜单管理器高级绘图设定选项输入draw-a now-width 输入值增加/改变应用关闭9、设置所有箭头的样式：菜单管理器高级绘图设定选项输入draw-a now-style-filled 增加/改变应用关闭三、创建正投影视图1、全视图：视图一般全视图无剖截面比例/无比例完成选取视图放置点选择投影平面选择参考面确定2、半视图：视图一般半视图无剖截面比例/无比例完成选择视图放置点选择投影平面选择参考面确定3、破断图：视图一般破断图无剖截面比例/无比例完成选择视图放置点选择投影平面选择参考面确定注：用于规则产品4、部分视图：视图一般部分视图无剖截面比例/无比例完成选取视图放置点选取投影平面选择参考面确定一、产生投影视图增加视图投影全视图无剖截面比例/无比例完成选取视图的放置点确定注：产生投影视图之前一定要有父视图五、修改1、修改比例：偏辑数值点选比例值输入新的比例值确定2、修改视图位置：视图移动视图选视图进行移动3、删除视图：视图删除视图选择视图确认注：如果子视图未删除，父视图就无法删除4、撤消对齐方式：（打破父子关系方置视图）视图修改视图对齐点选不需要对齐的视图撤消对齐视图完成/返回5、重定向视图：视图修改视图重定向点选要重定向的视图……。
PROE常用参数与设置方法
PROE常用参数与设置方法PROE是一款功能强大的三维建模软件，它拥有丰富的参数设置和功能选项，可以满足不同需求的设计工作。
下面将介绍一些PROE常用的参数和设置方法。
1.系统参数设置在PROE中，可以通过设置系统参数来调整软件的性能和外观。
在“文件”菜单下选择“选项”，弹出选项对话框。
在这里可以设置一些常用的参数，例如界面语言、默认文件夹路径、文档单位等。
2.自定义工具栏和快捷键3.参数建模PROE是一款基于参数化建模的软件，通过使用参数可以快速创建并修改模型。
在创建模型时，可以使用约束和尺寸来定义模型的形状和位置。
通过修改参数值，可以实现模型的形状和尺寸的快速调整。
在实际使用中，可以使用公式、关系和条件来定义参数之间的关系，实现更复杂的模型设计。
4.部件模型的关系与装配在PROE中，可以通过定义部件模型之间的关系和装配关系，实现设计模型的组装。
在装配过程中，可以使用约束和连接等功能，定义部件之间的相对位置和运动关系。
通过修改这些关系，可以快速调整模型的装配状态。
5.材料和质量设置6.显示设置在PROE中，可以通过设置显示选项，调整模型的显示效果。
在“视图”菜单下选择“显示设置”，弹出显示设置对话框。
在这里可以设置模型的颜色、线型、透明度等属性，以及显示隐藏一些对象。
通过合理设置显示选项，可以更清楚地展示和查看模型。
以上是PROE常用的参数和设置方法。
通过合理设置各项参数和选项，可以使设计工作更高效、更准确。
当然，这里只是介绍了一部分常用的参数和设置方法，实际使用中还有更多功能和设置可供探索和使用。
PROE参数设置+技巧大全
PROE---config.pro---常用参数+设置方法用PROE，就一定要灵活使用“config.pro”文件来设置属于自己的系统参数，界面，为后续的设计工作添油加速。
config.pro文件可以存放在以下两个地方：(1) Pro/E 安装目录下的text 目录；(2) Pro/E 的工作目录；以鼠标右键点选Pro/E 的快捷方式图标，－→“属性”－→“快捷方式”栏的“起始位置”即为工作目录。
当使用者进入Pro/E系统时，系统会先去读取text 目录下的config.pro 档案，然后再去读取Pro/E 工作目录下的config.pro 档案：这些档案内若有重复设定的参数选项，则系统会以最后读取的数据为主（亦即以工作目录下的config.pro 档案为主）。
因此系统管理者可以先将大环境需要所规画出来的config.pro 放于Pro/E 安装目录下的text 目录底下，而使用者再将自己规画的config.pro 放于Pro/E 的内定工作目录下。
另外于text 目录底下，系统管理者还可将config.pro 更名为config.sup，如此则可强制Pro/E 的使用者使用此项设定数据，后来读取的config.pro 若有重复之参数也无法改写。
启动 Pro/E 时，系统会自动加载环境设定档config.pro,若我们设定config.pro时用到某些较特殊的环境参数，例如：visible_message_line 1……则我们必须重新启动Pro/E，这些设定才会有效。
以下为常用的 config.pro 参数：◆清除旧版文件命令：purge 在系统窗口下输入◆如何设置图纸视角【第一，第三视角】设置方法：在工程图模式下，执行‘文件’---‘属性’----‘绘图选项’，在下列选项中选择projection_type，修改默认的‘third_angle’为‘first_angle’，然后确定。
一：在绘图选项中设置好之后，按保存，取文件名为draw.dtl，将其保存在WF安装目录下的text子目录下；二：配置config.pro,设置参数drawing_setup_file为第一步中保存的文件，注意要用全路径，然后保存config.pro。
proe工程图配置选项说明
Drawing Option （绘图选项）By 无维网黄光辉(IceFai 、冰大)下面的选项是控制其它子项没有设定的文本的z drawing_text_height设置绘图中缺省的文本高度，缺省是0.15625（inch ），注意这个数值的单位是由Drawing Option 中的drawing_units 指定的，缺省的是英寸，这点要注意。
后面有关高度或长度的单位都是同样的情况就不再说明了。
一般来说设成3mm 是比较合适的值z text_thickness设置文本的线条粗细，缺省为0，你也可以输入一个0到0.5的值z text_width_factor设置文本的宽度和高度的缺省比例以调整字体的宽瘦，系统会一直保持这个值直到用“TextWidth ”指令来改变这个值。
无维网I c e F a i原创P r oE 教程******************************************************************************* 下面的这些选项是用来控制视图和它们的注释z broken_view_offset设置破断视图的两部分之间的偏距距离。
缺省是1.00（inch ）z create_area_unfold_segmented使局部展开的剖视图中的尺寸与全部展开的剖视图中的尺寸显示相似。
该选项只对新视图起作用。
Pro/E 不支持分段的局部展开或全部展开的剖视图的详图视图。
但它也支持不分段的局部展开剖视图的详图视图。
•yes * - 在创建新视图时，对应于剖面草绘的直段，将视图显示为多个片段 - 一次显示一个片段。
•no - 创建新视图时，不以片段形式显示视图。
z def_view_text_height无维网I c e F a i原创P r oE 教程设置用作视图注释和在剖视图及投影详图视图中的箭头中的视图名称的文本高度。
缺省为0也就是drawing_text_height 选项的值。
Proe 绘图中常用配置(config)文件参数设定
2 式时设置PROE5.0导出环境设定参数如下：
3 一、proe中打开drw格式的工程图纸，
4
二、发布→点选dwg小圆圈→设置→在dwg版 本
5 符 右侧选择2000→图元→点选勾画全部字
6 三、页面→点当前页面做为模型空间
7 四、杂项→点导出遮屏层再点保留尺寸线的断点
8
五、属性→设置隐藏线为黃色、基准线为红 色
11 witenss_line_offset→修改值的大小
1
PROE工程图里显示公差为其它选项方法如 下：
2 首先画好PRT或ASM图后，工具→选项→
3 tol_mode把值改成如下：
4
limits
→限制→（10.01 10.02）
5 nominal →象征→（不显示公差）
6
plusminus →加或减→（10.0+0.01 -0.01）
7 drawing_text_height 值改成3.5
8 drawing_width_factor 值改成0.8
9 project_type 值改成firt angle
10 drawing_arrow_length 值改成3.5
11 drawing_arrow_width 值改成1.0
1 PROE中打开软件默认显示绘图特征方法如下
6 工具→选项→手动在选项下框中输入
7
system_colors_file值改成你在上步骤中保 存
8 的文件夹里的SYSCOL.SCL
9
注意：有时虽然你这样设置了但是打开proe 后
10
还是原来的系统颜色，试试把在启动目录工具选 项
11
两个地方的SYSCOL.SCL删除后，再重新制作一份 。
Proe工程图标准设置大全
一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。
template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3.000000 尺寸文字高度text_thickness 0.000000 文字厚度text_width_factor 0.800000 文字宽度与高度的比值（2）视图参数broken_view_offset 5.000000 破断视图的偏移距离def_view_text_height 5.000000 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。
view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。
proe中的绘图设置
在工程图纸的标题栏中通常有重量这一栏，可以通过Proe中MP_MASS()函数来提取模型的质量，如想在图纸显示重量首先必须添加参数和关系，再次把这个参数添加到工程图中。
下面介绍如何设置计算模型重量的参数和关系，由于该设置适用于所有模型，所以建议在模板中进行添加，可以参考：1.用Proe打开“<Pro/E安装目录>\proeWildfire 3.0\templates（以proe3.0为例）”目录下面的实体模板“mmns_part_solid.prt”。
2.在“工具”菜单中选择“参数”，然后添加新参数“weight”类型设置为实数，如图1。
图13.为了能够让模型自动计算更新质量属性还需要设置质量的源，选择“编辑”菜单－>“设置”－>“质量属性”，把“源”更改为“几何和参数”点击“确定”完成更改。
，如图2。
图2注：如果不更改第3步的质量源为“几何和参数”，那么系统质量相关参数将无法使用。
另外还有一种方法可以解决此问题，在菜单“工具”->“程序”->“编辑设计”，在“MMNS_PART_SOLID.PLS”文件中“MASSPROP”和“ END MASSPROP”之间增加“PART”＋“模板名称”，如“PART MMNS_PART_SOLID.PRT”,参考图3。
图34.在“工具”菜单中选择“关系”，添加新关系:weight=MP_MASS(“”)*1000，其中MP_MASS(“”) (冒号为英文状态的标点符号)为Proe自带的函数来提取模型质量，由于“mmns_part_solid.prt”这个模板质量单位为“吨”，通常图纸中显示单位为“kg”所以要乘以1000，如图4。
注：Pro/E野火版中可以使用系统参数“pro_mp_mass”替代“MP_MASS(“”)”，即公式可以为“weight=pro_mp_mass*1000”。
提醒：还可以把最常用的材料添加到模板中，这样每次新建零件后只需更改非常用材料。
ProE工程图绘图配置文件Prodetail
Pro/E工程图绘图配置文件Prodetail.dtl Proe设计系统的工程图配置文件Prodetail.dtl，对于其工程图设计模块来说是一个非常重要的文件，它包含了诸如工程图的文本字体类型、字高、字宽；尺寸箭头的型式、长度、宽度；尺寸公差的显示、格式；粗糙度符号、焊接符号、样式库等参数的设置。
用户安装完Proe2.0设计系统后，系统在“\proeWildfire 2.0\text\”目录下提供“cns＿cn.dtl”、“cns＿tw.dtl”、“din.dtl”、“dwgform.dtl”、“iso.dtl”、“jis.dtl”、“prodesign.dtl”、“Prodetail.dtl”及“prodiagram.dtl”等9个工程图配置文件，其中“Prodetail.dtl”为系统默认的配置文件，其配置参数基本上可以满足用户的设计需要，但有些参数还是需要用户另行配置，以满足国家制图标准的设计要求。
（一）：“文件——属性——绘图选项”内设置如下：一．尺寸文字：系统默认的尺寸文字参数不完全符合国家制图标准，需作如下设置：1．drawing＿text＿height：设置尺寸文字高度为如“3”。
2．text＿thickness：设置文字厚度如为“0”。
3．text＿width＿factor：设置文字宽度与高度的比值如为“0.8”。
二．视图参数：1．broken＿view＿offset：设置破断视图的偏移距离如为“5”。
2．def＿view＿text＿height：设置视图注释的文字高度，如“A-A”的字高为“5”。
3．half＿view＿line：设置半剖视图的线型如为“symmetry＿iso”标准。
4．projection＿type：设置投影视角如为第一视角“first＿angle”，系统默认为第三视角。
（注：产生设影图时，我国习惯为第一视角）5．view＿scale＿denominator：此项设置为正整数，如“1”时，与下面的“view＿scale＿format”参数配合使用，视图比例可以以比例形式显示。
PROE工程图设置
欢迎加入Proe软件技术交流群:469888657常用绘图选项说明。
drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
def_xhatch_break_around_text yes设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）def_xhatch_break_margin_size 1设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。
hlr_for_threads yesthread_standard std_iso_imp_assy以上两项设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示angdim_text_orientation horizontal设置标注角度尺寸时，角度的放置方式为水平blank_zero_tolerance no设置公差值有一项为0时，是否去掉0。
proe选项设置整理（适合proe中高级水平）
proe选项设置整理（适合proe中高级水平）proe 设置(不断更新中,适合proe中高级水平)先讲一下工程图的设置吧。
讲得通俗一点，如果我们有一个设置根据我们平时画PROE时的需要，已经设置好了的话，当我们打开PROE软件时，PROE软件就会自动找到这个配置的文件。
我们用得最多的就是这样一个后面带有.pro的这个文件。
正常的情况下，在我们的电脑里面应该只要一个配置文件就可以了，而且这个标准的名字为:config.pro,我们也会将这个文件放在自己的PROE软件安装的路径的一个叫TEXT文件夹下面。
例如我现在的用的2001版本，我的PROE的路径为:c:\programe files\proe2001的话，这个配置文件将会放在:c:\programe files\proe2001\test下面.如下的图片将会显示如何去增加这个配置文件:先讲一下在Config.pro这个文件里面的一些参数设置，它会有哪些不同的作用吧，我只是讲一讲我工作中所碰到的需要进行设置的参数呢。
大家可以从我最上面的那一幅图片可以看得到，也可以从下面的的内容中看得到一些参数的设置：allow_anatomic_features yesallow_confirm_window noallow_move_attach_in_dtl_move YESallow_ply_cross_section YESallow_redo_intersections YESangular_tol 1 0.5angular_tol_0.0 .5attach_menumanager yesauto_assembly_with_layouts YESauto_associate_dimensions YESauto_regen_views YESautoplace_single_comp noaxis_display NObell NObom_format c:\users\%username%\bom.std bump_revnum_on_retr_regen yesbutton_name_in_help NOcapped_clip nocompress_output_files yesdatum_display nodatum_point_display NOdatum_point_symbol dotdefault_dec_places 2delete_after_plotting YESdisp_trimetric_dwg_mode_view YES display shadedisplay_axes nodisplay_axis_tags nodisplay_coord_sys NOdisplay_dwg_tol_tags YESdisplay_full_object_path yesdisplay_in_adding_view DEFAULTdisplay_plane_tags nodisplay_planes nodisplay_point_tags nodisplay_points nodisplay_silhouette_edges YESdm_emulate_ilink_sys_parameters yesdm_http_compression_level 3dm_cache_size 500Mdm_network_threads 6dm_network_request_size integer>50000drawing_file_editor PROTABdrawing_setup_filewtpub://PDMLink/Libraries/HFCFormat/LIBRARIES/Format/ hunter061505.dtl edge_display_quality very_highflip_arrow_scale 2force_wireframe_in_drawings NOgraphics openglhlr_for_quilts yesiconify_entire_pro yesiges_in_assoc_dim_geom_21 YESinfo_output_mode Chooseintf3d_in_close_open_boundaries YESintf3d_out_default_option SURFACESkbd_cmd_abbreviation OFFlinear_tol 2 0.02linear_tol 3 0.010maintain_limit_tol_nominal yesmake_parameters_from_fmt_tables YESmake_proj_view_notes NOmdl_tree_cfg_file c:/users/%username%/tree.cfgmenu_show_instances nomodel_grid_num_dig .25model_grid_spacing .25model_note_display nomodel_tree_start yesparenthesize_ref_dim yespen_table_filewtpub://PDMLink/Libraries/AdminLibrary5/Plot_dir/table_new.p nt prehighlight yespro_colormap_path c:\users\%username%\pro_editor_command notepadpro_unit_length UNIT_INCHprompt_on_erase_not_disp noprompt_on_exit nopro_library_dir wtpub://PDMLINK/Libraries provide_pick_message_always YES recompute_iges_dim_value YESrelation_file_editor PROTABrename_drawings_with_object BOTH retrieve_data_sharing_ref_parts YES restricted_gtol_dialog NOsave_bitmap nonesave_display yessave_drawing_picture_file embedsave_model_display shading_lodsave_object_in_current NOsave_objects CHANGEDsave_triangles_flag YESsave_unchanged_pdm_object AS_COPY set_menu_width 8shade_with CURVESshow_geom_checks_on_creation YES shrinkwrap_alert nosilhouettes nosketcher_dec_places 3sketcher_refit_after_dim_modify nospin_center_display NOspin_control DRAGspin_rate_zoom_sensitive nospin_with_part_entities yesstart_appmgr yesstart_model_dir wtpub://PDMLINK/Libraries/HFCTemplate system_colors_file c:\users\%username%\syscol.scltangent_edge_display solidtemplate_designasmwtpub://PDMLINK/Libraries/HFCT emplatetemplate_drawing wtpub://PDMLINK/Libraries/HFCFormat template_solidpartwtpub://PDMLINK/Libraries/HFCT emplatethermo_position_hint NO_WINDOW_OVERLAPtol_display notol_mode nominalvisible_message_lines 2web_browser_homepage/doc/088101146.html,/Windchillwindows_scale 1.25www_tree_location inCONFIG PARAMETERS !DEFAULT LAYERS !!!!def_layer LAYER_DETAIL_ITEM DETAIL_ITEMSdef_layer LAYER_DATUM DTM_PLNSdef_layer LAYER_CSYS DTM_CSYSdef_layer LAYER_CURVE DTM_CRVSdef_layer LAYER_POINT DTM_POINTSdef_layer LAYER_AXIS DTM_AXESdef_layer LAYER_SURFACE DTM_SURFSdef_layer layer_cosm_sketch COSM_SKETCHdef_layer layer_dim ALL_DIMdef_layer layer_parameter_dim PARAM_DIMdef_layer layer_driven_dim DRIVEN_DIMdef_layer layer_draft_dim DRAFT_DIMdef_layer layer_note NOTESdef_layer layer_gtol GEOM_TOLdef_layer layer_draft_entity DRAFT_ENTdef_layer layer_dwg_table TABLESdef_layer layer_symbol SYMBOLS自动加载隐藏的命令的参数对于allow_anatomic_features这个参数，我们选择的是yes因为当你选择这个参数是YES的时候，会有一些被隐藏的命令会被显示出来，这些命令是工作中不常用到的，可能为了软件界面的整洁，PTC公司增加了这个参数吧，好像在2001的这个版本就有了呢。
proe工程图配置选项说明
Drawing Option（绘图选项）By 无维网黄光辉(IceFai、冰大)下面的选项是控制其它子项没有设定的文本的z drawing_text_height设置绘图中缺省的文本高度，缺省是0.15625（inch），注意这个数值的单位是由Drawing Option中的drawing_units指定的，缺省的是英寸，这点要注意。
后面有关高度或长度的单位都是同样的情况就不再说明了。
一般来说设成3mm是比较合适的值z text_thickness设置文本的线条粗细，缺省为0，你也可以输入一个0到0.5的值z text_width_factor设置文本的宽度和高度的缺省比例以调整字体的宽瘦，系统会一直保持这个值直到用“Text Width”指令来改变这个值。
*******************************************************************************下面的这些选项是用来控制视图和它们的注释z broken_view_offset设置破断视图的两部分之间的偏距距离。
缺省是 1.00（inch）z create_area_unfold_segmented使局部展开的剖视图中的尺寸与全部展开的剖视图中的尺寸显示相似。
该选项只对新视图起作用。
Pro/E 不支持分段的局部展开或全部展开的剖视图的详图视图。
但它也支持不分段的局部展开剖视图的详图视图。
?yes* - 在创建新视图时，对应于剖面草绘的直段，将视图显示为多个片段 - 一次显示一个片段。
?no - 创建新视图时，不以片段形式显示视图。
z def_view_text_height设置用作视图注释和在剖视图及投影详图视图中的箭头中的视图名称的文本高度。
缺省为0也就是drawing_text_height选项的值。
当然你也可以手工输入。
z def_view_text_thickness设置用作视图注释和在新创建的剖视图及投影详图视图中的箭头中的视图名称新文本的缺省宽度。
PROE工程图设置文件选项详解
工程图设置文件选项（变量）利用工程图设置文件选项可以控制工程图的尺寸高度、注释文本、文本定向、几何公差标准、字型属性、拔模标准、箭头长度等属性。
用户通常需要根据自身的要求，通过修改“选项”对话框中选项的参数来配置工程图的设置文件选项。
选择下拉菜单命令，系统弹出图1所示的菜单，选择命令，系统弹出图2所示的“选项”对话框。
表1就是用于工程图环境的工程图设置文件选项。
图2 “选项”对话框图1 “文件属性”菜单表1 配置文件选项 配置选项 配置值 参数说明yes 2d_region_colunms_ fit_textno* 确定二维重复区域中的每一栏，是否自动调整大小以适应最长的文本段 yes* all_holes_in_hole_ tableno 在孔表中是否标准和草绘孔 yes allow_3D_dimensionsno* 在等轴测视图中是否显示尺寸horizontal* 以水平方式显示角度尺寸文本，且文本位于引线之间parallel_outside无论引线的方向如何，显示文本都平行于引线 horizontal_outside 在尺寸外水平显示文本parallel_above 平行于尺寸圆弧，在其上显示文本angdim_text_ orientationparallel_fully_outside平行于导线显示角度尺寸文本(带正／负公差)（续）配置选项 配置值 参数说明on_gtol* 控制连接到直径尺寸的设置基准的位置 asm_dtm_on_ dia_dim_gtolon_dim 根据ASME 标准将设置基准放置在几何公差上yes* 将草绘尺寸与草绘图元关联起来 associative_dimensioningno 中断草绘尺寸和草绘图元的关联性 yes可从中间修剪轴axis_interior_clippingno* 必须遵循ANSI Y14.2M 的标准，只允许修剪轴端点axis_line_offset <值> 设置直轴线延伸超出其相关特征的默认距离yes blank_zero_toleranceno*如果公差值设置为零，确定是否不显示正负公差值broken_view_offset<值>设置破断视图两部分之间的偏距距离，如下图jis* chamfer_45deg_dim_textiso/din控制绘图中45°倒角尺寸的显示控制倒角尺寸导引类型而不影响文本std_asme_ansi*采用美国机械工程师协会(ASME)／美国国家标准协会(ANSl)std_din 采用德国标准协会(DIN)Deutsches lnstitutfur Normung std_iso 采用国际标准组织 (ISO) chamfer_45deg_leader_ stylestd_jis采用日本工业规格 (JIS)circle_axis_offset<值>设置圆十字叉丝轴超出圆边的默认距离，如下图yes* clip_diam_dimensionsno 控制详细视图中直径尺寸的显示。
proe绘图参数设置选项
2d_region_columns_fit_textno, yes确定在两尺寸重复区域中的每一栏是否自动确定大小，以适合每栏中最长的文本块。
若设置为“yes”，自动确定2-D重复区域的表栏大小，因此栏中最长的文本将拟合在栏内，并且不会和相邻栏重叠或在表中形成很大的间隙。
无文本的栏使用缺省栏宽（模板单元的宽度）。
包含自动确定2-D重复区域大小的表栏不能手工改变大小。
allow_3D_dimensionsno, yes确定尺寸是否在等轴视图中显示。
angdim_text_orientationhorizontal, parallel_outside, horizontal_outside, parallel_above, parallel_fully_outside控制角度尺寸在绘图中的放置。
若设置为“horizontal”，则水平显示角度尺寸文本，且文本位于导引之间（与绘图设置文件选项“text_orientation”的值为“horizontal”时等效）。
若设置为“parallel_outside”，无论导引线的方向如何，显示文本都平行于导引线，（与绘图设置文件选项“text_orientation”值设置为“parallel”等效）。
若设置为“horizontal_outside”，则在尺寸外水平显示文本。
若设置为“parallel_above”，平行于尺寸圆弧，在其上显示文本。
若设置为“parallel_fully_outside”，显示平行于导引线的角度尺寸文本（带一个正/负公差）。
有关详细信息及说明，请参阅6-38页的“如何显示尺寸文本符号”。
asme_dtm_on_dia_dim_gtolon_dim, on_gtol控制与一个直径尺寸相连的设置基准的放置。
如果设置为“on_dim”，则设置基准将依附于直径尺寸。
如果设置为“on_gtol”，则将根据ASME标准，把它放置在几何公差上。
Proe 工程图绘图属性设置
Proe 工程图绘图属性设置&todays_date 显示当前日期&model_name 显示模型名称&scale 显示绘图比例&dwg_name 显示工程图的名称&type 显示模型类型(装配图或零件)&format 显示图纸具体规格¤t_sheet 显示图纸页码&total_sheets 显示图纸总页码数&dtm_name 显示基准平面名称设置文字高度drawing_text_height 3.5设置文本宽度text_width_factor 0.6设置视角类型(第一视角)projection_type first_angle设置箭头长度draw_arrow_length 3.5设置箭头方式(实心箭头)draw_arrow_style filled设置绘图单位drawing_units mm报表你看到的符号右边有…的就表明这个符号有子项可以展开。
报表符号分为下面的几大类：asm…---有关装配的信息dgm…－fam…－有关族表的信息harn…－有关电缆的参数信息lay…－有关layout的信息mbr…－有关单个元件的信息mdl…－有关单个模型的信息mfg…－有关mfg的信息prs…rpt…－有关重复区域的信息weldasm…有关焊接装配的信息尽管报表符号有很多，但是常用的也不算太多，记住下面的这些足以应付你的一般工作： 装配中的成员名称asm.mbr.type 装配中的成员类型（Assembly或Part）asm.mbr.(user defined) 装配中的成员的用户自定义参数rpt.index 报表的索引号rpt.qty 报表中的成员数量rpt.level 报表中的成员所处的装配等级rpt.rel.(user defined) 报表关系中的用户自定义参数 族表的实例名 族表实例的参数名fam.inst.param.value 族表实例的参数值。
pro E 工程图设置
工程图配置文件*.dtl常用选项及使用详解工程图配置文件是出工程图所必需了解掌握的知识。
我写过一篇关于系统配置文件config.pro的教程，里面提到过配置文件对于使用PROE非常重要。
config.pro的使用，请先看这个帖/thread-9138-1-1.html不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。
可见工程图配置文件的重要性。
工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。
所以本帖先将一些常用选项列出，供大家参考。
配置文件使用方面的内容放在后面讲解。
本帖为原创，严禁转载！请勿综合成PDF或WORD等格式打包下载，谢谢合作！本帖不设回复可见，方便大家都可以见到本帖所讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作图前的常用设置：设置所有绘图参数的单位：drawing_units 选单位为mm后，proe二维图转CAD二维图时，比例不会变。
设置横截面和尺寸箭头：箭头样式：draw_arrow_style横截面(剖面)箭头：crossec_arrow_length 一般为2.5 设置箭头的长度crossec_arrow_width 一般为1 设置箭头的宽度尺寸箭头：draw_arrow_length 3.5（或者2.5）设置箭头（实心三角形）的长度draw_arrow_width 设置箭头（实心三角形）的宽度三维横截面和尺寸文字大小：drawing_text_height 一般高度为2.5标注尺寸与尺寸线平行text_orientation 设置为parallel控制尺寸文本与尺寸导引线间的距离：dim_text_gab设置尺寸界线在尺寸导引箭头上的延伸量。
witness_line_delta 一般设置为1设置尺寸线与标注尺寸的对象之间的间距。
witness_line_offset 一般设置为1当导引箭头在尺寸界线外时，设置尺寸导引线的长度。
dim_leader_length 一般设置为4 设置公差：1.如果公差值设置为零，确定是否显示零。
blank_zero_tolerance yes显示no不显示。
2.控制尺寸公差的显示，如果设置了此项，则不能访问Pro/E“环境”对话框，即不能修改公差显示形式。
tol_display 设置为no则不能改公差。
1、想变英制成公制，零件尺寸数值不变,draw>advanced>setup-draw setup>modlfy val中将drawing unites.MM。
三维网技术论坛$ ?' ]. `7 ~3 C/ k1 F2、dtl文件? 主要作用？是二维图的配置文件，像CONFIG文件。
在草绘环境下用和编辑CONFIG文件一样的菜单就可调出编辑。
文件设置路径：DRAWING_SETUP_FILE指定你的二维图设置文件（*.dtl）路径来实现二维图的设置;3、先在“工具” “选项” 里，填入tol_display ，值为yes ，【应用】，①Drawing伪造尺寸方法: 尺寸〉Proparents〉Text中将D改为O；三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江( A/ K2 j$ |" \ R. k. b# Z0 J如8.3改写尺寸为FAI8.0……FIA@O8.0；也可标注公差如：@O300@++0.05@#@--0.02@#====基本尺寸300，上偏差0.05，下偏差-0.02 {注意：只对手工添加的尺寸有效，show的尺寸不行}②更改尺寸为字母：如标注-100-变为-A-，将D改为S(Dimtion尺寸Simble符号) ，名称改为A。
4、PRO/E出图，控制标注尺寸大小和字体,drawing>advanced>draw setup>modify val 中在Drawing-Detail-Modify-Text-Text height中修改字体大小. proe支持True Type字体,在二维图模式下有DTL文件控制，编辑它，定义AUX_FONT 为要用TRUETYPE字体，如输入：simhei （提前拷到TEXT下）。
{加载字体：WINDOWS 下FONT下字体复制到PROE>TEXT>FONT 下，工程图环境，属性中添加设置default_font 值为simkai、simfang、simsong.或在文字样式，下拉列表里选！PRO自带字体不好有很多缺陷.加入其它字体后,计算机速度又很慢,所以在开始标尺寸时,先用PRO自带字体,最后出图时改为加入的字体,这样就不会有速度问题了。
}' ]- B2 j P6 V/ [( n5、尺寸中的“，”改成\".\"？在CONFIG.PRO中未设置drawing_setup_file，则在text下prodetail.dtl中改decimal_maker为COMMA_FOR_METRIC_DUAL，或用iso.dtl来作为draw_setup_file,因为是国际标准！6、标注几何公差？在DRAWING/DETAIL/create/Gemo Tol/Basic Dim/pick;然后/Gemo Tol/Specify Tol,就会弹出Geometric Tolerance设置对话框，自行操作吧。
' b/ I @5 d. j! b7、将标注字体尺寸放大，将setup for drawing 文件.dtl的文本高度的设置为3.5mm。
或文件>属性>绘图选项：drawing_text_height 3.5设置缺省高度，此法临时有效。
也可把所有选项设置好后，保存，下次用时可调用！8、text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）三维网技术论坛5 q6 u( W4 V6 Lview_scale_denominator 3600///view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
( D9 S4 P0 g! G/ P3 a) j9 w! I: ]detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
def_xhatch_break_around_text yes设置当文本出现在剖面线当中时，是否文本与剖面线分开（自动断开剖面线让出位置）% v5 @' d( P/ X4 Ddef_xhatch_break_margin_size 1设置当文本出现在剖面线当中时，文本与剖面线的隔开距离。
hlr_for_threads yes///thread_standard std_iso_imp_assy以上两项设置螺纹表示方法按国标形式表示，正面以3/4圆方式表示angdim_text_orientation horizontal设置标注角度尺寸时，角度的放置方式为水平三维网技术论坛' c, _" i q3 i( I% e5 Zblank_zero_tolerance no设置公差值有一项为0时，是否去掉0。
比如尺寸公差中有上偏差+0.02和下偏差0，如果设为yes则只显示+0.02，0不显示三维网技术论坛! ~7 c& q6 r+ w- ^1 J+ n" Utext_orientation parallel_diam_horiz///parallel_dim_placement above这两项会互相影响，第一项设置标注尺寸时，数值平行于尺寸线，并且直径标注会水平显示。
（半径不能），第二项设置标注时数值在尺寸线上面。
tol_display yes设置公差的显示，此项要配合config.pro中的tol_mode 值nominal使用，且只对后面的建模有效。
为no则不显示公差。
default_font simfang设置缺省文本所使用的字体，比如标注的数值字体，注释的字体等。
如按国标应设置为仿宋体。
设置仿宋体的方法是，把windows系统自带的仿宋体文件（在C:\WINDOWS\Fonts 文件夹下面）复制到PROE安装目录text\fonts\chinese_cn下面。
并在此项设置。
也可以将config.pro中的pro_font_dir选项，指向字体所在的目录。
draw_arrow_style filled设置箭头为实心箭头三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江+ o" x& p/ K& v& n& U5 {) P draw_arrow_length 3.5（或者2.5）设置箭头（实心三角形）的长度draw_arrow_width 1设置箭头（实心三角形）的宽度三维网技术论坛1 W! N2 p9 U3 _ leader_elbow_length 5设置折弯标注时折弯线的长度，比如水平标注直径时折弯部分的长度circle_axis_offset 2.5设置十字交叉的轴线伸出圆边缘的长度，实际操作中十字中心线可以随意拖动长度。
三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa/ a3 l, e1 @5 c% Z- g; }line_style_standard std_iso设置工程图中文本的缺省颜色，比如标注的数值颜色、注释文字的颜色。
std_iso为标注界线为黄色，但数值为绿色，注释文字也为绿色。
sym_flip_rotated_text yes设置文本方向是否锁定方向不旋转，比如粗糙度的方向。
show_total_unfold_seam no设置展开剖面视图中间转折部分是否显示为粗实线，no不显10. 工程圖：model_display_for_new_views設置為no_hiddle,取消隱藏線顯示﹔tol_display為no,decimal_marker為period，為了附合習性，在config.pro中設置選用iso.dtl為工程圖的配置環境。
31.尺寸公差设置：tol_display 显示方式；tol-_mode 公差格式；tolerance_standard 公差显示标准；linear_tol 线性公差值；angular_tol 角公差值；三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江) g4 T/ U8 {* _解释现存数---把存在的单位转换成新的单位。
（相同尺寸）转换现存数---把存在的数值大小转换成新的尺寸。
