数模混合信号电路设计-第一讲

数模混合信号电路设计-第一讲

华侨大学IC设计中心
建立层次文件
1.建立config文件 2.链接顶层文件
Mixed Signal Processing & RF/Analog IC TRx architectures Signal IC Digital ASIC
Multi-band Multimode Antenna Interface
AD
90º
AD
Baseband processing
DA
TRx calibration
数模混合信号仿真华侨大学IC设计中心
3.仿真提速
A:用作信 号发生器。 仿真的时候,需要不少的激励信号,而且有着严格的时序关 系,要是用pulse电源或是别的什么电源来做的话,可要累死 人的。用verilog写模块的foundational,就 可以比较方便快 捷的构成一个信号发生器。
B:节约模拟的时间。 对于一些成熟的已经知道电路输入输出特性的电路,可以用 verilog写出其特性,这样的话,模拟的时间可以大大的缩短。 当然,还有就是verilog 的老本家--数字电路,也可以用 verilog写出foundational,节约模拟的时间。
Ch.1概述5
华侨大学IC设计中心
SIP与SOC是两项平行发展的系统集成技术, 它们都顺应了电子产品高性能、多功能、小型 化、轻量化和高可靠性的发展趋势。从发展的 历程来看,SOC与SIP是极为相似的,两者均 希望将逻辑组件、数字、模拟、无源器件整合 在一个单元中。然而就发展方向而言,两者有 很大的不同:SOC是从设计的角度出发,目的 是将一个系统整合到一块IC芯片上去;而SIP 则是由封装的角度出发,将不同功能的芯片整 合于一个电子封装结构体内。
symbo

电子电路工程师必备的20种模拟电路

电子电路工程师必备的20种模拟电路
2、LC串联 和 并 联 电路 的阻 抗计 算 ,幅 频 关 系和相 频 关 系 曲线 。 3、画 出通 频带 曲线 。
计算 谐振 频率 。
1、二极 管 的单 向导 电性 : 伏安特性曲线 : 理想开关模型和恒压降模型
2、桥式 整流 电流 流 向过程 :
CIPC.C0H 。CH 昆强圃圃嘲 l —

1毫 逮路与薅蓑
四 、 微分 和 积分 电路
_表面贴装藏
1、电路 的作 用 。与滤 波器 的 区别和 相 同点 。 2、微 分 和积 分 电路 电 压 变化 过 程 分析 ,画 出 电压 变 化波 形 图 。 3、计算 :时 间常数 ,电压 变化 方程 ,电阻和 电容 参数 的选 择 。
1、元器件的作用 、电路的用途 、电压放大倍数 、输 入和输 出的信号电压相位关系、交流和直流等效电路图。 电路的 输入 和输 出 阻抗
特 点 。
—一 IG瞳砑圈陬豳 .CIPC。COM.CH
蕊 表面贴装霍
2、电流 串联 负反馈 过程 的 分析 ,负反 馈对 电路 参数 的 影 响 。
中级 层 次 :是 能分 析 这 二十 个 电路 中的关 键 元器 件 的 作 用 ,每 个元 器 件 出现故 障 时 电路 的功 能 受到 什 么影 响 , 测 量 时参数 的 变化规 律 ,掌 握对 故 障元 器件 的处 理 方法 :定 性 分析 电路 信号 的流 向 ,相 位变 化:定 性 分析 信号 波形 的 变 化 过 程:定 性 了解 电路 输入 输 出阻 抗 的大小 ,信号 与 阻抗 的 关 系 。有 了这 些 电路 知识 ,您 极 有可 能 成长 为电子 产 品和 工业 控 制设 备 的 出色 的维 修维 护 技 师 。高级 层 次是 能定 量 计 算 这 二十 个 电路 的输 入 输 出阻抗 、输 出信 号 与输 入信 号 的 比值 、 电路 中信 号 电流 或 电压 与 电路参 数 的 关系 、电路 中信号的幅度与频率关系特性 、相位与频率关系特性、电 路 中 元 器 件 参 数 的 选 择 等 。达 到 高级 层 次 后 ,只 要 您 愿 意 ,受人 尊敬 的高 薪职 业一一电子产 品和 工业 控 制设 备 的开 发 设计 工程 师将是 您 的首选职 业 。

工程师应该掌握的 20 个模拟电路

工程师应该掌握的 20 个模拟电路

工程师应该掌握的20个模拟电路电子信息工程系黄有全高级工程师对模拟电路的掌握分为三个层次。

初级层次初级层次是熟练记住这二十个电路,清楚这二十个电路的作用。

只要是电子爱好者,只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次中级层次是能分析这二十个电路中的关键元器件的作用,每个元器件出现故障时电路的功能受到什么影响,测量时参数的变化规律,掌握对故障元器件的处理方法;定性分析电路信号的流向,相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小,信号与阻抗的关系。

有了这些电路知识,您极有可能成长为电子产品和工业控制设备的出色的维修维护技师维修维护技师维修维护技师。

高级层次高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后,只要您愿意,受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师设计工程师设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性:伏安特性曲线:理想开关模型和恒压降模型:2、桥式整流电流流向过程:输入输出波形:3、计算:V o, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析:波形形成过程:2、计算:滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用:与电源滤波器的区别和相同点:2、LC串联和并联电路的阻抗计算,幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

四、微分和积分电路1、电路的作用,与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析,画出电压变化波形图。

3、计算:时间常数,电压变化方程,电阻和电容参数的选择。

五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

数、输入和输出的信号电压相位关系、交流和直流等效电路图。

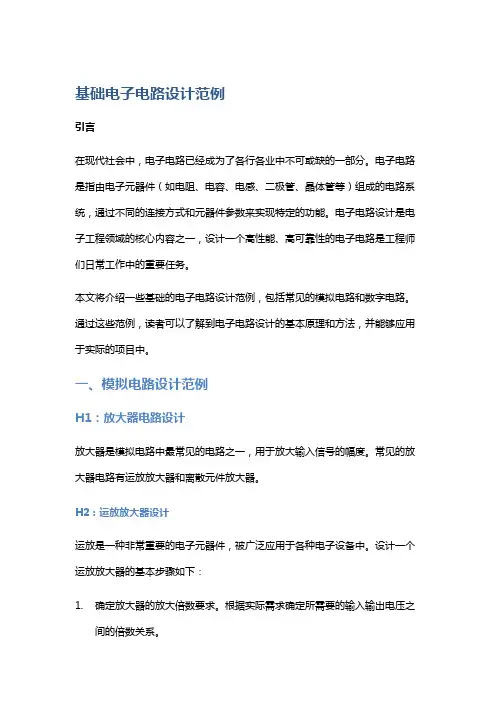

基础电子电路设计范例

基础电子电路设计范例

基础电子电路设计范例引言在现代社会中,电子电路已经成为了各行各业中不可或缺的一部分。

电子电路是指由电子元器件(如电阻、电容、电感、二极管、晶体管等)组成的电路系统,通过不同的连接方式和元器件参数来实现特定的功能。

电子电路设计是电子工程领域的核心内容之一,设计一个高性能、高可靠性的电子电路是工程师们日常工作中的重要任务。

本文将介绍一些基础的电子电路设计范例,包括常见的模拟电路和数字电路。

通过这些范例,读者可以了解到电子电路设计的基本原理和方法,并能够应用于实际的项目中。

一、模拟电路设计范例H1:放大器电路设计放大器是模拟电路中最常见的电路之一,用于放大输入信号的幅度。

常见的放大器电路有运放放大器和离散元件放大器。

H2:运放放大器设计运放是一种非常重要的电子元器件,被广泛应用于各种电子设备中。

设计一个运放放大器的基本步骤如下:1.确定放大器的放大倍数要求。

根据实际需求确定所需要的输入输出电压之间的倍数关系。

2.选择适当的运放芯片。

根据放大倍数和所需要支持的频率范围来选择合适的运放芯片。

3.确定反馈电阻。

根据运放芯片的输入输出电阻和放大倍数的关系来确定反馈电阻的值。

4.进行仿真和优化。

使用电路仿真工具对放大器电路进行仿真,并根据仿真结果来优化电路参数。

H2:离散元件放大器设计与运放放大器相比,离散元件放大器是由离散元器件组成的放大器电路。

设计一个离散元件放大器的基本步骤如下:1.确定放大器的放大倍数要求。

根据实际需求确定所需要的输入输出电压之间的倍数关系。

2.根据放大倍数和所需要的频率范围来选择合适的离散元器件,如晶体管、电容等。

3.根据离散元器件的参数和放大倍数的关系来确定电路的元器件值。

4.进行电路仿真和优化。

使用电路仿真软件对离散元件放大器进行仿真,并根据仿真结果来优化电路参数。

H1:滤波器电路设计滤波器是一种用于滤除或变换信号特定频率成分的电路。

常见的滤波器电路有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

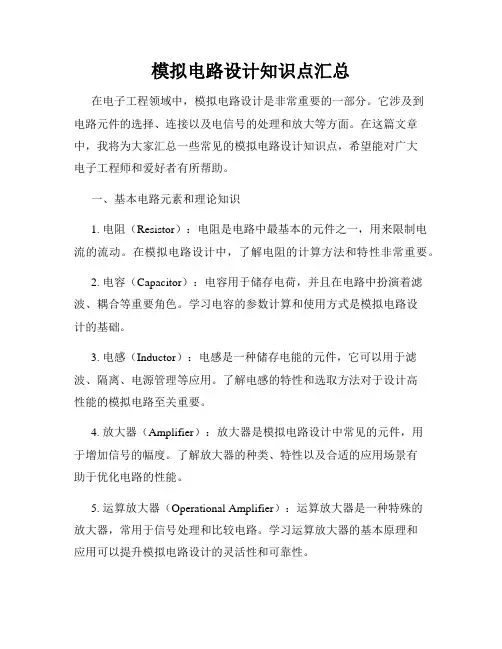

模拟电路设计知识点汇总

模拟电路设计知识点汇总

模拟电路设计知识点汇总在电子工程领域中,模拟电路设计是非常重要的一部分。

它涉及到电路元件的选择、连接以及电信号的处理和放大等方面。

在这篇文章中,我将为大家汇总一些常见的模拟电路设计知识点,希望能对广大电子工程师和爱好者有所帮助。

一、基本电路元素和理论知识1. 电阻(Resistor):电阻是电路中最基本的元件之一,用来限制电流的流动。

在模拟电路设计中,了解电阻的计算方法和特性非常重要。

2. 电容(Capacitor):电容用于储存电荷,并且在电路中扮演着滤波、耦合等重要角色。

学习电容的参数计算和使用方式是模拟电路设计的基础。

3. 电感(Inductor):电感是一种储存电能的元件,它可以用于滤波、隔离、电源管理等应用。

了解电感的特性和选取方法对于设计高性能的模拟电路至关重要。

4. 放大器(Amplifier):放大器是模拟电路设计中常见的元件,用于增加信号的幅度。

了解放大器的种类、特性以及合适的应用场景有助于优化电路的性能。

5. 运算放大器(Operational Amplifier):运算放大器是一种特殊的放大器,常用于信号处理和比较电路。

学习运算放大器的基本原理和应用可以提升模拟电路设计的灵活性和可靠性。

二、滤波电路设计1. 低通滤波器(Low-pass Filter):低通滤波器是一种可以通过信号频率的选择性,使低频信号通过而滤除高频信号的电路。

了解不同类型的低通滤波器的特性和设计方法,对于信号处理和保持信号完整性非常重要。

2. 高通滤波器(High-pass Filter):高通滤波器与低通滤波器相反,它可以滤除低频信号而保留高频信号。

在模拟电路设计中,高通滤波器的应用场景很多,需要了解其工作原理和设计方法。

3. 带通滤波器(Band-pass Filter):带通滤波器可以选择某一范围内的频率信号通过,而滤除其他频率的信号。

学习带通滤波器的设计和优化可以提高模拟电路的性能和抗干扰能力。

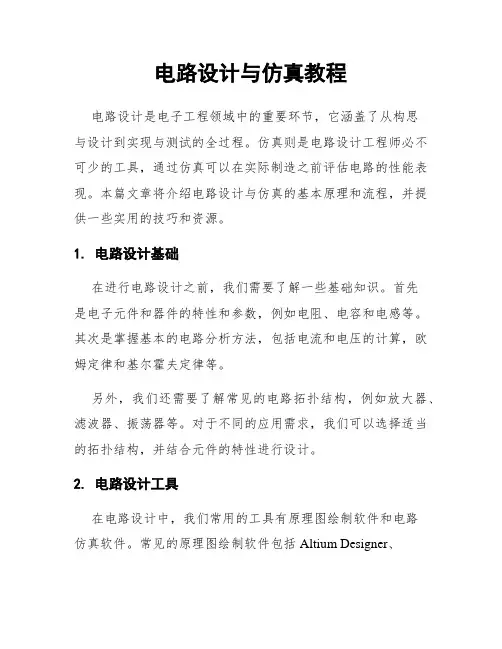

电路设计与仿真教程

电路设计与仿真教程

电路设计与仿真教程电路设计是电子工程领域中的重要环节,它涵盖了从构思与设计到实现与测试的全过程。

仿真则是电路设计工程师必不可少的工具,通过仿真可以在实际制造之前评估电路的性能表现。

本篇文章将介绍电路设计与仿真的基本原理和流程,并提供一些实用的技巧和资源。

1. 电路设计基础在进行电路设计之前,我们需要了解一些基础知识。

首先是电子元件和器件的特性和参数,例如电阻、电容和电感等。

其次是掌握基本的电路分析方法,包括电流和电压的计算,欧姆定律和基尔霍夫定律等。

另外,我们还需要了解常见的电路拓扑结构,例如放大器、滤波器、振荡器等。

对于不同的应用需求,我们可以选择适当的拓扑结构,并结合元件的特性进行设计。

2. 电路设计工具在电路设计中,我们常用的工具有原理图绘制软件和电路仿真软件。

常见的原理图绘制软件包括Altium Designer、Cadence、Eagle等,而电路仿真软件则有Multisim、LTspice、PSpice等。

原理图绘制软件可以帮助我们将电路的结构图绘制出来,方便后续的仿真和布板。

而电路仿真软件则可以在计算机上模拟电路的工作过程,从而评估电路的性能和可靠性。

3. 电路仿真流程电路仿真的流程主要包括以下几个步骤:3.1 设定电路参数:在进行仿真之前,我们需要设定电路的元件参数和工作条件。

例如,输入电压和频率、电阻和电容的取值等。

这些参数将直接影响到仿真结果。

3.2 绘制电路原理图:使用原理图绘制软件绘制电路的结构图,包括元件的连接和布局。

同时,我们可以添加测试点和测量仪器,方便后续的仿真分析。

3.3 设定仿真模型:为每个元件选择合适的仿真模型,例如使用理想模型或者实际元件模型。

仿真模型的选择将直接影响到仿真结果的准确性。

3.4 运行仿真:使用电路仿真软件运行仿真,观察电路的工作情况。

可以通过输出曲线、波形图和功率分析等方式来评估电路的性能和表现。

3.5 优化和调整:根据仿真结果,我们可以对电路进行优化和调整。

常用电源设计电路

常用电源设计电路

电子信息技术的飞速发展推动了电源技术这一领域的飞速前进,同时也给电源工程技术人员带来了前所未有的机遇和挑战,小到家用电器,大到大型电力行业所用的仪器设备,无不需要电源来提供能源,这也更需要大量具有电源专业知识水平的工程师来完成设计和开发。

而电源工程师主要是指从事开关、通讯、设备等电源的设计与研发工作的相关人员。

那么,一个成熟的电源工程师是怎样工作的呢?主要有十点:•一:接过电源设计要求!评估成本,定可行性方案。

•二:根据客户报价!给定大体的元件成本与生产成本,可行性电路。

•三:构想出原理图!确定所选取的功率管,变压器,最稳定最简单生产又方便的原理方案。

•四:根据原理图,客户给定的样板要求或外壳要求设计PCB。

•五:根据原理图,装配合适元件,对电器参数调整。

让本机在最低要求下能正常工作。

•六:上负载测试,功率达80测式,检查输出波形,电压要求,电磁性能,功率管温度,电压稳定度,转换效率。

在这一个程中,对电子元件进行合适的参数调整。

•七:强化测试!也就是超负何,短路,低压,过压,强温,防震等测试。

•八:根据样板确定原理图准确的参数,定好方位图,物料图,发给生产部,仓管,跟单员,对样板进行小批量生产。

•九:对样板进行严格测试,各种性能OK,由业务员发给客户评估。

OK了,可以量产。

•十:以后生产对项目进行跟踪,改良,以最短时间,最好质量给客户出货。

作为一名合格的电源工程师平时工作经验的积累很重要,但同时也应该提高理论水平,通过积累几个常用的电源电路,说不定下次就能用上,真是学习吧!01反激式电源中的铁氧体磁放大器对于两个输出端都提供实际功率(5V 2A 和12V 3A),两者都可实现± 5%调节)的双路输出反激式电源来说,当电压达到12V时会进入零负载状态,而无法在5%限度内进行调节。

线性稳压器是一个可实行的解决方案,但由于价格昂贵且会降低效率,仍不是理想的解决方案。

我们建议的解决方案是在12V输出端使用一个磁放大器,即便是反激式拓扑结构也可使用。

电子行业电子工程师的职责和电路设计技术

电子行业电子工程师的职责和电路设计技术

电子行业电子工程师的职责和电路设计技术职责和技术—电子行业电子工程师的角色与电路设计技术电子工程师在电子行业中扮演着重要的角色,他们负责电路设计、测试、调试和维护等工作。

本文将详细探讨电子工程师的职责及电子工程师所需的电路设计技术。

1. 职责概述电子工程师主要从事电子产品的设计、开发、生产和运维等方面的工作。

他们需要具备广泛的技术知识和核心能力,包括电路设计、电子元器件选择、测试和故障排除等。

以下是电子工程师的主要职责:1.1 电路设计与开发电子工程师需要根据产品需求,设计电路板和系统电路。

他们应熟悉各种电子元器件的特性,以及各种传感器和通信设备等的应用。

他们需要能够运用工程软件,如EDA(电子设计自动化)软件和模拟仿真软件,进行电路设计和性能优化。

1.2 电子元器件选择与采购电子工程师需要根据项目需求,选择合适的电子元器件和材料,并与供应商进行供货协商和采购。

他们需要全面了解市场上各种电子元器件的特性和性能,并根据成本、可靠性和性能等因素进行选择。

同时,电子工程师还需要关注电子元器件的最新技术发展和市场趋势,以保持竞争力。

1.3 测试与调试电子工程师需要负责电路板和系统电路的测试与调试工作。

他们需要运用各种测试设备和工具,如示波器和多用途测试仪等,对电路进行性能测试和故障排查。

他们还需熟悉测试流程和标准,并制定并执行测试计划,确保产品质量和性能达到规定标准。

1.4 故障排除与维护当电子产品出现故障时,电子工程师需要进行故障诊断和排除。

他们需要通过分析电路图、使用测试工具和调试技术等手段,定位和解决故障。

此外,他们还需要进行预防性维护和定期检查,确保电子产品的稳定运行。

2. 电路设计技术除了熟悉电子工程师的职责,电子工程师还需要掌握一系列电路设计技术。

以下是电子工程师常用的电路设计技术:2.1 模拟电路设计模拟电路设计是电子工程师必备的核心技能之一,它涉及电子元器件的原理、电路的搭建和分析等方面。

模拟工程师电路设计指导手册

模拟工程师电路设计指导手册

模拟工程师电路设计指导手册欢迎使用模拟工程师电路设计指导手册。

本手册旨在帮助模拟工程师更好地完成电路设计。

一、电路设计前的准备1.1 电路设计的目标在电路设计前,需要明确设计的目标。

设计的目标可能是性能、成本、功率消耗等方面。

明确设计的目标对于后续的电路设计有指导作用。

1.2 设计参数在电路设计前,需要明确设计所涉及的参数。

这些参数可能包括电压、电流、频率、带宽、阻抗等。

明确设计参数可以帮助工程师更好地开展电路设计。

1.3 电路拓扑结构在电路设计前,需要确定电路的拓扑结构。

电路的拓扑结构涉及到电路中的各个元器件的连接方式。

确定电路的拓扑结构可以为后续的元器件选型、布局提供指导作用。

二、电路设计中的元器件选型2.1 电源元器件在电路设计中,电源元器件的选型是非常重要的。

电源元器件的选型需要考虑输出电压、输出电流、转换效率、抗干扰能力等因素。

在电路设计中,滤波器元器件的选型需要考虑滤波器的频率响应、通带/阻带衰减、群延时等因素。

2.5 模拟开关元器件在电路设计中,模拟开关元器件的选型需要考虑切换速度、开关电阻、精度、干扰等因素。

三、电路设计中的布局与布线在电路设计中,元器件的布局需要考虑电路的稳定性、抗干扰能力,以及尽可能减小引线的长度,避免互相干扰。

在电路设计中,布线需要注意信号的传输、电磁兼容性等因素。

其中,晶体管、模拟开关等器件需要特别注意布线的设计。

4.1 电路基本测试在电路设计中,需要对电路的基本参数进行测试。

这些测试可能包括输入/输出电流、输入/输出电压、带宽等参数的测量。

4.3 电路评估在电路测试完成后,需要对电路的性能进行评估。

评估过程可以采用图表分析、计算机模拟等方法。

总结本手册从电路设计前的准备、元器件选型、布局与布线、测试与评估四个方面介绍了模拟工程师电路设计的基本流程。

希望本手册能够为模拟工程师进行电路设计提供指导作用。

以实例说明进行电路仿真的详细步骤及注意事项

以实例说明进行电路仿真的详细步骤及注意事项

以实例说明进行电路仿真的详细步骤及注意事项进行电路仿真是电子工程学习和设计过程中常用的工具之一,它可以帮助工程师评估电路的性能,优化设计,并验证电路的可行性。

下面是进行电路仿真的详细步骤以及一些注意事项。

步骤1:定义电路首先,我们需要定义电路的拓扑结构和元件的参数。

这可以通过使用电路设计软件(如Cadence,Multisim等)来完成。

在这一步中,我们需要根据设计需求选择合适的元件并将其添加到设计环境中。

例如,如果我们要设计一个简单的放大器电路,我们需要添加一个放大器元件(如运算放大器)以及其他所需的被动元件(如电阻、电容等)。

步骤2:布局和连线在绘制电路之前,我们首先需要了解元件之间的正确连接。

这可以通过元件数据手册、电路原理图等方法来确定。

然后,我们可以在设计环境中布置各个元件,并使用导线来连接它们。

这一步可以帮助我们确定元件之间的关系,并为下一步的仿真做准备。

步骤3:设置仿真参数在进行仿真之前,我们需要为仿真设置参数。

这包括仿真的时间范围、仿真步长、仿真类型(如时域仿真、频域仿真等)以及其他相关参数。

通过选择合适的参数,我们可以获得所需的仿真结果。

步骤4:运行仿真一旦设置好参数,我们就可以运行仿真了。

仿真软件将根据所定义的电路和参数来模拟电路行为,并生成仿真结果。

这些结果可以是电流、电压、功率等的时间-域波形,或者是频谱分析结果。

步骤5:分析仿真结果在仿真运行结束后,我们需要对仿真结果进行分析。

这包括对电流、电压波形的观察,对频谱分析的评估等。

通过分析仿真结果,我们可以评估电路设计的性能,并进行优化。

步骤6:优化设计在对仿真结果进行分析后,我们可以确定电路设计的不足之处,并进行优化。

这可能涉及更改元件的参数值、改变电路结构等。

通过反复进行仿真和优化,我们可以逐步改进电路设计,直到满足所需的性能要求。

步骤7:再次运行仿真一旦进行了设计优化,我们需要再次运行仿真来验证优化后的设计。

这可以帮助我们确认设计的改进是否有效,并确定电路是否满足设计要求。

模拟电路设计_应用工程师岗位说明书

模拟电路设计_应用工程师岗位说明书

模拟电路设计_应用工程师岗位说明书模拟电路设计_应用工程师岗位说明书一、岗位背景模拟电路设计_应用工程师是现代电子行业中非常重要的一个专业岗位。

随着科技的不断进步和应用领域的不断拓展,模拟电路在各种电子设备中的应用越来越广泛,涵盖了通信、医疗、汽车、航空航天等多个领域,因此模拟电路设计_应用工程师的需求也日益增加。

二、岗位职责1.参与产品需求调研和分析,了解客户的实际需求以及市场趋势,为产品设计提供依据;2.独立完成基于模拟电路的原理设计和产品开发,包括电路原理图设计、元器件选型和参数确认等工作;3.负责电路的仿真和验证工作,包括使用SPICE软件进行电路仿真、按照设计规范验证电路性能等;4.协助PCB设计工程师进行电路板的布局和布线设计,在保证电路性能的同时优化电路板的布局;5.与团队其他成员紧密合作,包括与硬件工程师一起进行电路板的调试和验证,与软件工程师一起进行系统设计和集成;6.参与产品的生产和量产过程,解决生产过程中的技术问题,保证产品的质量和性能;7.参与产品的售前和售后技术支持工作,向客户提供专业的技术咨询和解决方案。

三、任职要求1.本科及以上学历,电子工程、微电子学、通信工程、自动化控制等相关专业背景;2.熟练掌握模拟电路设计的基本原理和方法,熟悉模拟电路分析和仿真工具的使用;3.具备扎实的电子电路基础知识,熟悉各种主流模拟电路技术(如放大电路、滤波电路、功率放大电路等);4.熟悉常见电子元器件的性能和特点,能够根据实际需求选取合适的元器件;5.熟悉PCB设计流程和工具,具备一定的PCB布局和布线能力;6.具备较强的问题分析和解决能力,能够独立完成电路设计和故障排除;7.具备良好的沟通能力和团队合作精神,能够与团队其他成员紧密合作,共同完成项目;8.具备一定的英语读写能力,能够阅读英文技术文档和与外国客户进行简单的沟通。

四、发展前景模拟电路设计_应用工程师是电子行业中非常紧缺的专业人才。

电子工程师模拟电路与集成电路设计

电子工程师模拟电路与集成电路设计

电子工程师模拟电路与集成电路设计随着科技的发展,电子工程师在现代社会中扮演着至关重要的角色。

他们负责设计和开发各种电子设备,其中模拟电路与集成电路设计是电子工程师的一项核心技能。

本文将介绍电子工程师在模拟电路和集成电路设计方面的基本知识和技术。

一、模拟电路设计模拟电路是处理和传输模拟信号的电路系统。

它涉及到各种组件,如放大器、滤波器、振荡器等,用于处理连续的模拟信号。

模拟电路设计的目标是能够准确地放大、滤波、采样、传输和处理信号。

在模拟电路设计中,电子工程师需要了解基本的电路理论和模型,从而能够设计出满足特定要求的电路。

他们还需要具备良好的数学和物理基础知识,以确保电路的性能和稳定性。

电子工程师在模拟电路设计中通常会使用计算机辅助设计(CAD)工具,如SPICE软件,进行电路模拟和性能分析。

利用这些工具,他们可以快速验证和优化电路设计,提高设计效率和准确性。

二、集成电路设计集成电路(Integrated Circuit,IC)是将大量电子器件和元件集成在一起的电路系统。

它具有体积小、功能强大和性能稳定的特点,广泛应用于各种电子设备中。

集成电路设计是电子工程师面临的另一个重要任务。

在集成电路设计中,他们需要将电路设计转化为物理布局,并使用专业的EDA (Electronic Design Automation)软件进行电路布局和布线。

同时,电子工程师还需要考虑功耗、时序、噪声等因素,以确保集成电路的稳定性和可靠性。

他们还需要进行仿真和验证,以验证设计的正确性和性能满足需求。

三、模拟电路与集成电路设计的关系模拟电路和集成电路设计密切相关,彼此相辅相成。

模拟电路设计是集成电路设计的基础,而集成电路设计则将模拟电路进行集成和优化,提高系统的整体性能和效率。

电子工程师在进行模拟电路设计时,需要考虑集成电路的特性和要求,以确保电路的可集成性和可扩展性。

他们还需要充分了解集成电路的工艺和封装技术,以便将设计转化为实际的集成电路产品。

模拟电路设计技术手册

模拟电路设计技术手册

模拟电路设计技术手册一、简介模拟电路设计是电子工程中最基础、最重要的一环。

模拟电路的主要任务是实现电流、电压、功率等连续的物理量的信号处理和放大。

模拟电路设计技术手册旨在为从事模拟电路设计工作的工程师、研究人员、学生等提供一个系统而全面的参考,包括了模拟电路设计的基础知识、设计流程和实践技巧等内容。

二、模拟电路设计基础知识1.基本电路元件在模拟电路中,常用的基本电路元件包括电阻、电容、电感和二极管等。

电阻是指限制电流通过的元件,电容是一种能够储存电荷的元件,电感则是一种储存磁能的元件。

而二极管则是用来实现电信号的整流、限幅等功能。

2. 放大器放大器是模拟电路设计中最基本的电路之一。

在模拟电路中,放大器有着非常重要的作用。

同时,对于普通的放大器,我们也可以通过调整电路中的参数,从而实现不同的放大效果。

3. 滤波器滤波器是模拟电路中的另一个重要元件。

它具有滤除一定频率范围内信号的作用,可以有选择地削弱某些频率分量或者放大某些频率分量,比如,让高频信号通过,而低频信号则会被滤掉。

三、模拟电路设计流程模拟电路设计的流程大致包括问题分析、电路拓扑设计、电路参数计算和电路实现等步骤。

其中,电路拓扑设计和电路参数计算是非常重要的两个环节。

1. 电路拓扑设计在电路拓扑设计环节中,我们需要考虑整个电路的结构。

我们需要确定每个电路元件的功能和使用要点,确定电路拓扑结构,选择合适的元件型号等。

2. 电路参数计算在电路参数计算环节中,我们需要计算每个电路元件的参数。

这一步非常关键,因为电路元件的参数决定了电路的性能。

我们需要根据电路的拓扑结构和其他设计需求,精确计算每个电路元件的参数。

3. 电路实现将电路设计的方案实现出来,这是电路设计的最后一步。

在这个阶段中,我们需要考虑电路的实现方式和电路组件的选取,确定最终的电路板设计方案,并实现出来。

四、实际应用技巧在实际的模拟电路设计中,除了需要熟练掌握电路设计的基本知识和设计流程,在实践过程中还需要注意以下几点:1. 合理选择元器件选择合适的元器件是电路设计的关键之一。

模拟电路设计与仿真

模拟电路设计与仿真

模拟电路设计与仿真模拟电路设计与仿真是电子工程师必须具备的技能之一。

在设计复杂的电路时,仿真工具可以提供有关电路性能的更深入的认识,而该知识又可以用于更好地改善电路性能。

起始对于任何电路,理解工作原理是非常重要的。

因此,确保对电路的每个部分有所了解,是输入、输出以及功能都有所了解。

电源电路电源电路包括调整、过滤和保护电压和电流的部分。

这通常还包括与它们有关的连线和接地方法。

挑选高效、可靠的电源电路非常重要,因为它能确保电路在各种输入条件下都能正常工作并且不会损坏。

放大器放大器是用于将信号放大到更合适的电平的电路。

在这样的电路中,建议进行频率响应、噪声指标、功率处理容量等方面的设计考虑,以便获得所期望的组合特性。

滤波器滤波器通常扮演的是分离所需频率范围的角色。

可以根据自己的需要选择各种模拟和数字滤波器设计,来实现所需的信号处理。

模拟电路控制模拟电路控制包括利用模拟电路发挥复杂功能的各种方法。

与此有关的概念包括自动化、反馈控制、时钟同步、电子开关和电子测量仪器等。

仿真根据需要建议进行仿真,以该方式,您可以通过在计算机上运行模拟程序,“看到”回路仿真图与用多采样电荷耦合设备进行简化实验后获得的数据一样信息。

仿真框架仿真框架的设计要尽可能精细,通常涉及事件驱动仿真、实时仿真与混合仿真等领域。

事件驱动仿真简单地说,事件驱动仿真是将处理器的计算周期与呈现一个周期的更新频率分隔开来的仿真方式。

该方法在对大型、多频率电路进行仿真时非常强大,因为可以通过灵活地拆卸仿真器来让仿真更快。

实时仿真实时仿真共享了大量计算资源以利于模拟,而不是将模拟器放在一个快速处理器上并拆卸仿真器。

该方法是为了获得“真实性”而设计的,因此,它比事件驱动仿真最优,但是也需要更多的资源来运行。

混合仿真混合仿真在很大程度上继承并结合了时钟同步方法和事件驱动仿真。

混合仿真可以像实时仿真一样处理具有几百万步骤的复杂系统,而不消耗龟速仿真所需的所有资源。

电子工程师面试常被问到的模拟电路问题

电子工程师面试常被问到的模拟电路问题

电子工程师面试常被问到的模拟电路问题在电子工程师的面试中,模拟电路是一个常见的面试题目。

这个问题通常会涉及到一些常见的电路结构和设计方法。

以下是几个常见的模拟电路问题及其解答:问题一:什么是OPAMP?OPAMP是运算放大器的简称。

它是一种由多个晶体管构成的集成电路,常用于放大和激励信号。

OPAMP通常具有高输入阻抗、低输出阻抗、高增益和低噪声等特性。

在电路中,OPAMP可以用于实现各种电路结构,如滤波、增益、比较器等等。

问题二:什么是RC滤波器?RC滤波器是一种常见的模拟滤波器,它由一个电容和一个电阻构成。

在一个RC滤波器中,电容可以用于存储能量,电阻则可以限制电流的流动。

这种电路结构可以实现对输入信号的低通滤波,即只将输入信号中的低频部分通过,而将高频部分滤除。

RC滤波器在模拟电路的设计中常被使用,比如对音频信号的滤波。

问题三:如何设计一个低噪声电路?在模拟电路设计中,噪声是一个常见的问题。

比如在放大器电路中,噪声会被放大,从而影响电路的性能。

因此,设计一个低噪声电路是非常重要的。

在设计低噪声电路时,有以下几个原则:•使用低噪声器件。

一般来说,使用低噪声的晶体管和模拟器件可以降低电路噪声的影响。

•降低电路温度。

噪声与电路温度有关,因此通过外部散热器等方式降低电路温度可以降低电路噪声。

•减少电路中的电阻和电容数量。

电阻和电容对于电路的噪声有很大的影响,因此减少它们的数量可以降低电路的噪声。

问题四:什么是反馈电路?反馈电路是一种常见的模拟电路结构,它可以通过将一部分输出信号送回到输入端,从而实现电路的稳定性和控制性。

反馈电路可以分为正反馈和负反馈两种类型。

在负反馈电路中,一部分输出信号加上了反相信号之后送回到输入端,从而抑制了输入信号的变化,实现了电路的稳定性和控制性。

正反馈电路则是通过将一部分输出信号送回到输入端,而不是反相信号,从而放大输入信号。

正反馈电路常用于产生振荡信号和放大信号等应用中。

工程师应该掌握的20个模拟电路

工程师应该掌握的20个模拟电路

一、桥式整流电路桥式整流器是利用二极管的单向导通性进行整流的最常用的电路,常用来将交流电转变为直流电。

半波的整流电压。

对输入正弦波的利用效率比半波整流高一倍。

二、电源滤波器利用电感抑制高频电磁波,使用大容量电容抑制高频率脉冲。

是电流变的平滑和稳定。

电源滤波器是一种无源双向网络,它的一端是电源,另一端是负载。

电源滤波器的原理就是一种——阻抗失配网络:电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大,对电磁干扰的衰减就越有效。

简介:电源滤波器就是对电源线中特定频率的频点或该频点以外的频率进行有效滤除的电器设备。

电源滤波器的功能就是通过在电源线中接入电源滤波器,得到一个特定频率的电源信号,或消除一个特定频率后的电源信号。

利用电源滤波器的这个特性,可以将通过电源滤波器后的一个方波群或复合噪波,变成一个特定频率的正弦波。

工作原理电源滤波器是一种无源双向网络,它的一端是电源,另一端是负载。

电源滤波器内部电路电源滤波器的原理就是一种——阻抗适配网络:电源滤波器输入、输出侧与电源和负载侧的阻抗失配越大,对电磁干扰的衰减就越有效。

性能测试漏电流性能测试泄漏电流是指在250VAC的电压下,相线和中线与滤波器外壳(地线)间流过的电流。

它主要取决于接地电容(共模电容)的取值。

较大的共模电容CY可以提高插入损耗,但却造成较大的漏电流。

泄漏电流的测试电路如图所示:漏电流性能测试耐压性能测试为确保电源滤波器的性能以及设备和人身安全,必须进行耐压测试。

耐压测试是在极端工作条件下的测试。

若CX电容器的耐压性能欠佳,在出现峰值浪涌电压时,可能被击穿。

它的击穿虽然不危及人身安全,但会使滤波器功能丧失或性能下降。

CY电容器除了满足接地漏电流的要求外,还在电气和机械性能方面具有足够的安全余量,避免在极端恶劣的环境条件下出现击穿短路现象。

故线一地之间的耐压性能对保护人身安全有重要意义,一旦设备或装置的绝缘保护措施失效,可能导致人员伤亡性能评定EMI电源滤波器在使用时考虑最多的是额定电压及电流值、耐压性能、漏电流三项,而其中最主要的评定性能为滤波器的插入损耗性能。

模拟电路文档

模拟电路文档

模拟电路介绍模拟电路是电子工程学中的一个重要分支,用来描述和分析电子设备中的电压和电流。

它们是由被称为电子元件的器件构成的,例如电阻、电容和电感等。

模拟电路主要用于信号处理、信号放大、滤波、振荡器等应用。

模拟电路基础知识在开始讨论模拟电路之前,我们需要了解一些基本概念和术语。

电压电压是指电荷在电路中的电势差,通常用字母V表示,单位为伏特(V)。

在模拟电路中,电压常用来表示信号的大小或电子元件之间的电势差。

电流电流是指电子在电路中的流动,通常用字母I表示,单位为安培(A)。

电流的大小取决于电荷的数量和速度。

电阻电阻是指阻碍电流流动的物理量,通常用字母R表示,单位为欧姆(Ω)。

在模拟电路中,电阻常用来控制电流的流动。

电容电容是指存储电荷的能力,通常用字母C表示,单位为法拉(F)。

电容可以储存电荷,并在电路中释放或吸收能量。

电感电感是指电流的磁场效应产生的电势差,通常用字母L表示,单位为亨利(H)。

电感用于储存磁场能量和控制电流的变化。

常见的模拟电路放大器电路放大器电路是模拟电路中最常见的类型之一,用于放大电压或电流信号。

放大器电路可以增加信号的大小,以便在电子设备中进行后续处理或驱动负载。

滤波器电路滤波器电路用于过滤特定频率范围内的信号。

根据需要,滤波器可以将低频、高频或特定频率范围的信号传递或抑制。

振荡器电路振荡器电路能够产生稳定的周期性信号。

这些信号可以用于时钟信号、音频信号、无线通信等应用中。

比较器电路比较器电路用于比较两个信号的大小。

它们常用于模拟信号和数字信号之间的转换。

模拟电路设计的基本步骤要设计一个满足特定需求的模拟电路,通常需要遵循以下基本步骤:1.确定电路的规格和需求:首先需要明确电路所需的输入和输出信号特性,例如频率范围、增益要求等。

根据这些要求,确定电路的基本拓扑。

2.选择元件和器件:根据电路的规格要求和设计目标,选择合适的电子元件和器件。

例如,根据增益要求选择合适的放大器,根据滤波需求选择合适的电容和电感等。

电子工程师应该掌握的20个模拟电路的详细分析与解答

电子工程师应该掌握的20个模拟电路的详细分析与解答

电子工程师应该掌握的20个模拟电路的详细分析及参考答案一、桥式整流电路1.1二极管的单向导电性:二极管的PN结加正向电压,处于导通状态;加反向电压,处于截止状态。

1.2伏安特性曲线;1.3理想开关模型和恒压降模型:理想开关模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。

恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V,锗管0.5 V2.1桥式整流电流流向过程:当u 2是正半周期时,二极管Vd1和Vd3导通;而二极管Vd2和Vd4截止,负载的电流是自上而下流过负载,负载上得到了与u 2正半周期相同的电压;在u RL2的负半周,u 2的实际极性是下正上负,二极管Vd2和Vd4导通而Vd1和Vd3上的电流仍是自上而下流过负载,负载上得到了与u 2正半周期截止,负载RL相同的电压。

3.1计算:Vo,Io,二极管反向电压.Uo=0.9U2, Io=0.9U2/RL,URM=√2 U21.1电源滤波的过程分析:电源滤波是在负载RL两端并联一只较大容量的电容器。

由于电容两端电压不能突变,因而负载两端的电压也不会突变,使输出电压得以平滑,达到滤波的目的。

1.2波形形成过程:输出端接负载RL时,当电源供电时,向负载提供电流的同时也向电容C充电,充电时间常数为τ充=(Ri∥RLC)≈RiC,一般Ri〈〈RL,忽略Ri压降的影响,电容上电压将随u 2迅速上升,当ωt=ωt1时,有u 2=u 0,此后u2低于u 0,所有二极管截止,这时电容C通过RL 放电,放电时间常数为RLC,放电时间慢,u 0变化平缓。

当ωt=ωt2时,u 2=u 0, ωt2后u 2又变化到比u0大,又开始充电过程,u 0迅速上升。

ωt=ωt3时有u 2=u 0,ωt3后,电容通过RL 放电。

如此反复,周期性充放电。

由于电容C的储能作用,RL上的电压波动大大减小了。

电容滤波适合于电流变化不大的场合。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工程师常用模拟电路设计、计算、仿真及制作湖北民族大学杨庆概述模拟电路是电子技术类工程师必须熟练掌握的课程,在模拟电路中有许多基本电路是工程师们在设计电子系统必不可少的。

例如,几乎绝大部分的电子系统都需要将交流电源变为直流电源,供电子系统使用,因此整流、滤波、稳压等模拟电路就成为电子工程师必须熟练掌握的电路。

又如,各种传感器采集的信号通常都非常微弱,必须放大到一定程度,才能利用计算机处理,因此各种放大电路也就是工程师们必须熟练掌握的电路。

但是在实际工作中,模拟电路往往并没有引起工程师们的足够重视。

有鉴于此,本书将模拟电路中的常用电路的设计、计算、仿真及制作做一个归纳,供工程师及电子爱好者参考。

第一章二极管及其应用电路1.1整流二极管及其应用电路1.1.1二极管半波整流及电容滤波电路1)二极管半波整流电路最简单的二极管整流电路是二极管半波整流电路,其电路原理如图1.1所示。

半波整流电路的计算参数主要有如下:V L=0.45V1V D=V1I L=V L/R L=0.45V1/R L2)二极管半波整流电容滤波电路二极管半波整流电容滤波电路如图1.2所示。

半波整流电容滤波电路的计算参数主要有如下:V L=0.6V2V D=V2I L=V L/R L=0.6V2/R L半波整流电路由于其纹波太大,应用较少,但在对电压要求不高时,由于其电路简单,仍然有一些应用,特别在输入交流电压的频率较高时,应用不少。

电路图1.1和电路图1.2仿真如图1.3及1.4所示。

D1RL V1XSC1AB Ext Trig ++__+_二极管半波整流电路简单,只要二极管极性注意不接反就行。

1.1.2二极管全波整流电路1)二极管全波整流电路常见的二极管全波整流电路如图1.5所示。

全波整流电路的计算参数主要有如下:V L =0.9V 1V D =2V 1I L =V L /R L =0.9V 1/R L全波整流电路需用一个双绕组变压器,通过二极管D1、D2将变压器次级电压V1整流变成两个同向的半波整流电压在RL 上合成为一个全波整流电压,其仿真波形图如图1.7所示。

2)二极管全波整流电容滤波电路图1.1二极管半波整流电路图1.2二极管半波整流电容滤波电路图1.3图1.1仿真输出电压波形图1.4图1.2仿真输出电压波形图1.5全波整流电路二极管全波整流电容滤波电路如图1.6所示。

全波整流电容滤波电路的计算参数主要有如下:V L ≈1.2V 2(R L ≠∞,若R L =∞,V L =V 2)V D =2V 2I L =V L /R L ≈1.2V 2/R L在全波整流电路负载上并联滤波电容就形成了全波整流电容滤波电路,其负载上电压仿真波形图如图1.8所示。

1.1.3桥式整流电路1)桥式整流电路为了克服全波整流电路需用双绕组变压器的缺陷,只用单绕组变压器完成全波整流电路,提出了桥式整流电路,其电路如图1.9所示。

其电压仿真波形如图1.10所示,从仿真波形可以看出,桥式整流电路的输出电压与全波整流输出电压波形完全相同。

桥式整流电路的计算参数主要有如下:图1.6全波整流电容滤波电路图1.7全波整流电路仿真波形图1.8全波整流电容滤波电路仿真波形图1.9桥式整流电路图1.10桥式整流电路仿真波形V L =0.9V 1V D =V 1(选取二极管依据)I L =V L /R L =0.9V 1/R LI D =1/2I L (选取二极管依据)2)桥式整流电容滤波电路桥式整流电容滤波电路如图1.11所示,桥式整流电路的计算参数主要有如下:V L =1.2V 1(负载RL ≠∞,若RL=∞,V L =1.4V 1)V D =V 1(选取二极管依据)I L =V L /R L =1.2V 1/R LI D =1/2I L (选取二极管依据)滤波电容C1的选取:C1≥(3~5)T/2R L 其中,T 为交流电周期,由此可见,在电容滤波电路中,频率越高,周期越小,所需滤波电容越小。

此结论在开关电源中的应用非常典型。

在我国由于交流电频率为50Hz ,故一般普通桥式整流电路中,T=1/50=0.02秒。

例如对负载RL=20Ω,取C1≥2T/RL=2*0.02/20=0.002(F)=2000(uF)由此例可以看出,工频整流电容滤波电路中所需的滤波电容容量较大,通常选用大容量电解电容。

桥式整流电容滤波电路是目前电子设备中使用最多的整流滤波电路,也是电子工程师必须熟练掌握的基本电路。

在设计制作中应注意以下问题:(1)整流二极管或整流桥的合理选择,注意两个参数V D 和I D 。

(2)滤波电容的合理选择,同样注意两个参数,一个是电容量的选择,前面已经说明,图1.12桥式整流电容滤波电路仿真波形图1.11桥式整流电容滤波电路注意容量并不是越大越好,满足要求就行。

另一个是电容耐压的选择,也不是越大越好,一般大于整流空载电压(如桥式整流大于1.4V1),例如18V 直流选择25耐压的电解电容就可以了,没必要选更高耐压的电容。

1.2齐纳二极管及应用齐纳二极管又称稳压二极管。

其工作原理是利用二极管反向击穿特性工作的一种特殊二极管。

齐纳二极管在直流稳压电源中获得广泛应用。

最简单的并联式稳压电路如图1.13所示。

由于稳压二极管的特性所限,其应用最多的是在线性串联反馈式稳压电路。

典型电路如图1.14所示。

稳压二极管在使用时应注意以下问题:(1)稳压二极管由于其电流变化范围较小,而其本身工作在反向击穿区,流过的电流也较小,因此多数情况下是在线性稳压电路中作为基准器件使用。

(2)稳压二极管的主要参数稳压值在6V 左右最佳。

(3)稳压二极管使用中极易损坏。

线性串联反馈式稳压电源输出电压为:)1('2'1R R V V D O +=其中,VD 是稳压管的稳压值,R 1’=R2+R 3上,R 2’=R2+R 3下,R 3上指R3触头之上的部分阻值,R 3下指R3触头之下的部分阻值。

因此可以看出,该电路输出的稳定电压是可以调整的,其最大值和最小值分别为:)1()1(321min 231max R R R V V R R R V V D O D O ++=++=输出电压min max O O O V V V ≤≥。

该电路设计制作时要注意两个问题:(1)稳压管的稳压值通常选择6V 左右的稳压管;(2)电路中的三极管由于要承受总电流,一般采用大功率管。

1.3光电器件1.3.1发光二极管(LED )图1.13并联式稳压电路图1.14线性串联反馈式稳压电路发光二极管是目前显示器件中用得最多的器件。

普通发光二极管在模拟电路中主要是作为指示器件使用,如电源指示、状态指示、故障指示等等。

通常情况下,电路非常简单,如电源指示,电路如图1.15所示。

设计时主要是在已知发光二极管相关参数时计算限流电阻的阻值。

一般DD I V V R -=11其中V 1是电源电压,V D 是发光二极管工作电压,I D 是发光二极管工作电流。

通常情况下,普通发光二极管V D 为1.5V 左右,I D 为几个mA 。

发光二极管的另外一个重要用途是信号变换。

在以光缆为信号传输媒介的系统中,可以用发光二极管将电信号变为光信号,通过光缆传输,然后用光电二极管接收,再现电信号。

1.3.2光电二极管光电二极管顾名思义就是能将光转换为电的二极管,它的结构与PN 结二极管类似,但它的PN 结能够通过管壳上的一个玻璃窗口接收外部光照,且该PN 结工作在反向偏置状态下。

它的反向电流随着光照强度的增加而上升。

通常情况下,光电二极管与发光二极管是配对使用的,这种光电对管一般作为信号采集器件使用。

在多年的电子设计大赛中多有应用。

不再赘述。

附录11.双电源整流滤波电路电路如图1.16所示。

在该电路中,由于取C1、C2=4700uF ,因此该电路适用于中小功率负载。

例如中小功率的音频放大器,T1是变压器,设计时考虑变压器的效率,一般中小功率时,取0.8-0.9。

例如负载为30W 时,变压器功率为30/0.8-0.9≈33-37W ,一般取40W 。

整流桥D 的电流可根据负载电流的最大值来决定,并留有余量,由于目前整流桥的价格低廉,因此可适当选大一图1.15基本发光二极管电源指示电路图1.16双电源整流滤波电路些。

如6A 以上。

电路中C3、C4用0.1uF 的无极性电容,可有效滤除高频成分。

2.三端稳压器稳压电源电路如图1.17所示。

在该电路中,设计、制作时通常注意以下问题:(1)由于三端稳压器的额定电流一般在1.5A 以上,因此整流桥的电流要大于1.5A ,一般可取3A 以上。

(2)本例中由于三端稳压器取的LM7812,输出电压为12V ,其最大输出电流为1.5A ,因此要保证7812正常工作,变压器的功率至少应为P=12*1.5/0.8≈22W ,可取25W 。

公式中0.8是变压器的效率。

(3)三端稳压器要加散热片。

(4)三端稳压器输入端电压要大于输出端电压3V 以上,三端稳压器才能正常工作,但也不是越大越好,太大使三端稳压器承受的压降太大,功耗增大,容易损坏器件。

图1.17三端稳压器稳压电源。
