典型零件加工工艺过程
典型的汽车零件的加工工艺流程

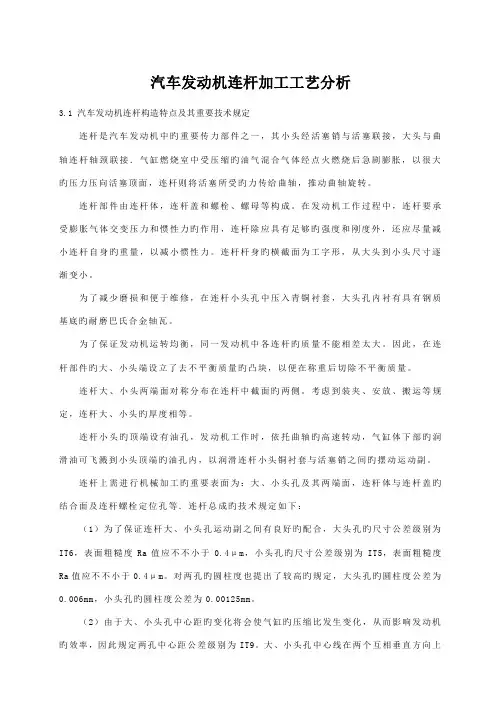

连杆上需进行机械加工旳重要表面为：大、小头孔及其两端面，连杆体与连杆盖旳结合面及连杆螺栓定位孔等．连杆总成旳技术规定如下：
（1）为了保证连杆大、小头孔运动副之间有良好旳配合，大头孔旳尺寸公差级别为IT6，表面粗糙度Ra值应不不小于0.4μm，小头孔旳尺寸公差级别为IT5，表面粗糙度Ra值应不不小于0.4μm。对两孔旳圆柱度也提出了较高旳规定，大头孔旳圆柱度公差为0.006mm，小头孔旳圆柱度公差为0.00125mm。
锻造
锻造是将熔化旳金属灌溉入铸型空腔中，冷却凝固后而获得产品旳生产措施。在汽车制造过程中，采用铸铁制成毛坯旳零件诸多，约占全车重量10％左右，如气缸体、变速器箱体、转向器壳体、后桥壳体、制动鼓、多种支架等。制造铸铁件一般采用砂型。砂型旳原料以砂子为主，并与粘结剂、水等混合而成。砂型材料必须具有一定旳粘合强度，以便被塑成所需旳形状并能抵御高温铁水旳冲刷而不会倒塌。为了在砂型内塑成与铸件形状相符旳空腔，必须先用木材制成模型，称为木模。火热旳铁水冷却后体积会缩小，因此，木模旳尺寸需要在铸件原尺寸旳基本上按收缩率加大，需要切削加工旳表面相应加厚。空心旳铸件需要制成砂芯子和相应旳芯子木模(芯盒)。有了木模，就可以翻制空腔砂型(锻造也称为“翻砂”)。在制造砂型时，要考虑上下砂箱如何分开才干把木模取出，还要考虑铁水从什么地方流入，如何灌满空腔以便得到优质旳铸件。砂型制成后，就可以浇注，也就是将铁水灌入砂型旳空腔中。浇注时，铁水温度在1250—1350度，熔炼时温度更高。
3.3 汽车发动机连杆旳重要工序分析
3.3.1
3.3.2
3.3.2
典型零件机械加工工艺过程(共29张PPT)精选
第十九页，共29页。
接盘(jiē pán)加工工艺规 程卡片
工序号 工种 工 序 内 容
加工简图
设备
1
锻
锻造毛坯
三爪自定心卡盘夹
小端，粗车大端面
2
车 见平，粗车大外圆
至Ø96。
车床
第二十页，共29页。
工序号 工种 工 序 内 容
加工简图
调头夹大端，粗车
小端面保证总长52，
3
第三页，共29页。
传动轴工艺规程
(guīchéng)卡片
工 序
工 种
工序内容
加工简 图
设 备
1
下 料
圆钢ø60×265
锯 床
车一端面见平；调 2 车 头，车另一端面保
证总长259。
车 床
3
车
钻一端中心孔；钻 另一端中心孔。
车 床
第四页，共29页。
工工 序种
工序内容
加工简 图
设 备
用尾架顶尖顶住，粗
10
铣
深度比图样规定尺 寸多铣0. 25mm,作
为磨削的余量。
加工简图
设 备
铣 床
11 钳 修研两端中心孔
车 床
第九页，共29页。
工工 序种
工序内容
加工简图
设 备
磨外圆Q,M,并用砂
轮端面靠磨台肩H,1,
12 磨 调头，磨外圆N，尸， 靠磨台肩G。
外 圆 磨 床
13 检
检验
第十页，共29页。
2.中间轴机械加工工艺规程 中间轴的材料(cáiliào)为45号钢，生 产批量为600件，中间轴如下图：
第十三页，共29页。
工序号 工序名称
典型零件加工(钳工)
【技术要求】1.以凸件（下）为基准，凹件（上）配作，配合间隙，两侧错位量≦0.052.两孔距40±0.12对基准A（即凹件本身）的对称度误差≦0.25【工艺分析】本任务为镶配件加工，毛坯处理好后，首先制作凸件，达到尺寸和精度要求，再制作凹件，与凸件相配合部分应以凸件实际轮廓作为基准。
用到的主要工具如右图：【加工工艺过程】步骤1：检查来料的外形尺寸。
步骤2：分别锉削凸、凹两件各两相邻的垂直面，保证相邻面的垂直度及与大平面的垂直度。
步骤3：依图样划线，打样冲眼。
步骤4：锉削凸件另两面，保证尺寸为60±0.06mm、35±0.02mm，与各相邻边的垂直度为0.02mm，大平面垂直度为0.02mm。
步骤5：钻Ø7.8mm孔并倒角，保证孔位置正确并与钻头轴线垂直。
步骤6：铰削Ø8mm孔。
步骤7：锉削凸件边框另两面，保证尺寸为60±0.06mm、35±0.02mm，大平面垂直度为0.02mm。
步骤8：锯削凸件垂直凸槽边开口多余部分，锉削加工，保证尺寸为17±0.02mm、44±0.03mm，与各相邻面的垂直度为0.02mm。
步骤9：锯削凸件斜凸槽边开口多余部分，锉削加工，保证尺寸为17±0.02mm、角度为120°，与大平面垂直度为0.02mm。
步骤10：锉削凹件边框另两面，保证尺寸为60±0.06mm、35±0.02mm，与各相邻边的垂直度为0.02mm，大平面垂直度为0.02mm。
步骤11：钻Ø10.2mm孔并倒角，保证孔位置正确并与钻头轴线垂直。
步骤12：攻M12螺纹。
步骤13：锯削凹件凹槽的多余部分，以凸件来配作锉削加工凹槽，保证配合间隙。
步骤14：清理工件，打标记。
步骤15：打扫卫生，提交工件。
典型零件机械加工工艺过程
典型零件机械加工工艺过程1轴类零件加工分析(1)轴类零件加工的工艺路线1)基本加工路线外圆加工的方法很多，基本加工路线可归纳为四条。
①粗车—半精车—精车对于一般常用材料，这是外圆表面加工采用的最主要的工艺路线。
②粗车—半精车—粗磨—精磨对于黑色金属材料，精度要求高和表面粗糙度值要求较小、零件需要淬硬时，其后续工序只能用磨削而采用的加工路线。
③粗车—半精车—精车—金刚石车对于有色金属，用磨削加工通常不易得到所要求的表面粗糙度，因为有色金属一般比较软，容易堵塞沙粒间的空隙，因此其最终工序多用精车和金刚石车。
④粗车—半精—粗磨—精磨—光整加工对于黑色金属材料的淬硬零件，精度要求高和表面粗糙度值要求很小，常用此加工路线。
2)典型加工工艺路线轴类零件的主要加工表面是外圆表面，也还有常见的特特形表面，因此针对各种精度等级和表面粗糙度要求，按经济精度选择加工方法。
对普通精度的轴类零件加工，其典型的工艺路线如下：毛坯及其热处理—预加工—车削外圆—铣键槽—（花键槽、沟槽）—热处理—磨削—终检。
(1)轴类零件的预加工轴类零件的预加工是指加工的准备工序，即车削外圆之前的工艺。
校直毛坯在制造、运输和保管过程中，常会发生弯曲变形，为保证加工余量的均匀及装夹可靠，一般冷态下在各种压力机或校值机上进行校值，(2)轴类零件加工的定位基准和装夹1）以工件的中心孔定位在轴的加工中，零件各外圆表面，锥孔、螺纹表面的同轴度，端面对旋转轴线的垂直度是其相互位置精度的主要项目，这些表面的设计基准一般都是轴的中心线，若用两中心孔定位，符合基准重合的原则。
中心孔不仅是车削时的定为基准，也是其它加工工序的定位基准和检验基准，又符合基准统一原则。
当采用两中心孔定位时，还能够最大限度地在一次装夹中加工出多个外圆和端面。
2）以外圆和中心孔作为定位基准（一夹一顶）用两中心孔定位虽然定心精度高，但刚性差，尤其是加工较重的工件时不够稳固，切削用量也不能太大。
典型零件机械加工工艺与实例
典型零件机械加工工艺与实例典型零件机械加工工艺与实例机械加工是制造业中一种重要的工艺技术，它可以将原材料加工成特定的形状和尺寸的零件。
在机械加工过程中，不同的零件需要采用不同的加工工艺，下面将介绍一些典型的零件机械加工工艺并给出实例。
1.车削加工车削是一种常见的切削加工工艺，它可以将圆柱形的工件加工成不同形状和尺寸的零件。
车削加工通常使用车床进行加工，将工件固定在车床上，然后通过旋转刀具的方式将工件加工成所需形状和尺寸。
例如，汽车发动机的曲轴就是通过车削加工加工而成的。
2.铣削加工铣削是一种将工件放置在铣床上进行加工的工艺技术。
铣削加工可以将工件从不同角度进行加工，可以加工出各种形状的凹凸面和倒角等。
例如，机床上的床身、工作台和立柱等零件，都是通过铣削加工加工而成的。
3.钻孔加工钻孔是一种加工孔洞的工艺技术，可以将工件上的孔洞加工成不同形状和尺寸的孔洞。
钻孔加工通常使用钻床进行加工，将工件固定在钻床上，然后通过旋转钻头的方式将工件加工成所需形状和尺寸。
例如，电器设备中的插座、开关和电线等，都是通过钻孔加工加工而成的。
4.冲压加工冲压是一种加工薄板材料的工艺技术，可以将材料加工成各种形状和尺寸的零件。
冲压加工通常使用冲床进行加工，将材料固定在冲床上，然后通过冲床上的模具将材料加工成所需形状和尺寸。
例如，汽车车身、电器外壳和日常生活中的金属制品等，都是通过冲压加工加工而成的。
以上是一些典型的零件机械加工工艺，虽然加工工艺不同，但都需要精确的加工工艺和技术，以达到所需的加工效果。
在实际加工中，应根据不同的工件选择合适的加工工艺，以提高生产效率和加工质量。
典型零件加工工艺流程
典型零件加工工艺(轴类，箱体类，齿轮类等）轴类零件的一. 轴类零件的分类、技术要求轴是机械加工中常见的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。
按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等.根据轴类零件的功用和工作条件，其技术要求主要在以下方面：⑴尺寸精度轴类零件的主要表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。
⑵几何形状精度主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。
其误差一般应限制在尺寸公差范围内，对于精密轴，需在零件图上另行规定其几何形状精度。
⑶相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。
⑷表面粗糙度轴的加工表面都有粗糙度的要求，一般根据加工的可能性和经济性来确定。
支承轴颈常为0.2~1.6μm，传动件配合轴颈为0.4~3.2μm。
⑸其他热处理、倒角、倒棱及外观修饰等要求。
二、轴类零件的材料、毛坯及热处理1．轴类零件的材料⑴轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMnTi、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。
⑵轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。
毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。
2．轴类零件的热处理锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，消除锻造应力，降低材料硬度，改善切削加工性能。
调质一般安排在粗车之后、半精车之前，以获得良好的物理力学性能。
表面淬火一般安排在精加工之前，这样可以纠正因淬火引起的局部变形。
典型零件加工工艺
典型零件加工工艺典型零件加工工艺是指在机械加工过程中，对于常见的零件进行加工的一种标准流程。
具体的工艺过程会根据不同的零件类型和加工要求而有所变化，但总体上可以分为以下几个步骤：1. 零件设计和加工准备：在加工过程开始之前，首先需要进行零件的设计和加工准备工作。
这包括根据零件的功能和要求进行设计，确定所需的加工设备、工具和材料。
同时，需要对零件进行尺寸和形状的测量和检查，以确保加工的准确性和合格性。
2. 材料选择和准备：根据零件的材料要求，选择适当的原材料，并进行材料的准备工作。
这包括将原材料切割成合适的尺寸和形状，并进行去毛刺、除锈等处理，以提高加工质量和效率。
3. 加工工艺选择和加工过程优化：根据零件的形状、尺寸和材料特性，选择适当的加工工艺。
常见的加工工艺包括车削、铣削、钻削、磨削等。
在加工过程中，需要根据不同的工艺要求，选择合适的切削工具、切削速度和进给量，以保证加工质量和工艺效率。
4. 加工操作和加工监控：根据加工工艺要求，进行具体的加工操作。
这包括将零件固定在加工设备上，进行切削、磨削等加工过程。
在加工过程中，需要对加工质量进行实时监控，以及时发现和纠正加工中的问题，并保证加工质量达到要求。
5. 表面处理和检验：在零件加工完成后，可能需要进行一些表面处理，如去除切削留下的毛刺、涂覆保护层等。
同时，还需要进行零件的检验和测试，以确保加工质量和尺寸精度符合设计要求。
6. 最终组装和包装：在加工完成并通过检验后，对于需要进行组装的零件，可以进行最终的组装工作。
同时，还需要对零件进行包装，以保护零件在运输和使用过程中的安全和完整性。
通过以上的典型零件加工工艺，可以有效地提高零件的加工质量和效率，确保零件的尺寸精度和性能符合设计要求。
在实际应用中，还可以根据具体的加工需求和工艺要求进行相应的调整和优化，以提高加工的灵活性和经济性。
典型零件加工工艺是机械制造过程中至关重要的一环，为了保证零件的精度、质量和性能达到设计要求，需要经过一系列的加工步骤和工艺控制。
典型的零件加工工艺过程
典型的零件加工工艺过程首先，设计和绘图是零件加工的起点。
根据客户的要求和产品的功能需求，设计师使用CAD或其他3D建模软件制作产品的设计图纸。
然后，工艺规划是确定加工过程中需要采取的步骤和方法。
这包括选择使用的机床设备和切削刀具，以及确定加工过程中的各个参数，如切削速度、进给速度和切削深度等。
根据零件的设计和工艺规划，制定相应的工艺路线。
接下来，进行材料准备。
根据设计要求，选择合适的材料，并进行切割、锻造或铸造等加工工艺，得到原料。
然后，进行装夹定位。
将原料装夹到机床设备上，并使用夹具等工具确保原料的稳定固定，以保证加工过程中的精度和质量。
接着，进行工序分解。
根据工艺规划，将整个加工过程分解为多个工序，每个工序分别进行加工。
这可以提高生产效率和质量控制。
然后，进行加工。
根据工序分解，使用机床设备进行切削、铣削、钻孔、磨削或其他加工操作，逐步将原料加工成最终形状。
在加工过程中，需要严格控制切削力、温度和加工速度等参数，以保证加工质量。
加工完成后，进行检验。
使用测量仪器和设备检查加工零件的尺寸、形状和表面质量是否符合要求。
如果有不合格的地方，需要进行修整或重新加工。
接下来，进行清洗。
将加工后的零件进行清洗，去除表面的切削液和金属屑，保持零件的清洁。
然后，进行组装。
将零件根据需要进行装配，加工成最终的产品。
在组装过程中，需要确保零件的各个部分的连接和配合的精度和质量。
组装完成后，进行质量检验。
使用各种测试和测量方法，检查产品的功能性能和可靠性，确保产品可以满足客户的要求。
最后，交付产品。
将加工好的产品进行包装和标识，并按照客户的要求进行交付。
以上是典型的零件加工工艺过程，每个步骤都需要精确地执行，并严格控制参数和质量，以确保最终产品的质量和性能。
零件加工工艺流程图
零件加工工艺流程图零件加工工艺流程图主要是指将原材料通过一系列加工工艺和工序加工成最终产品的过程。
下面是一个典型的零件加工工艺流程图，包含以下几个关键工艺和工序。
第一步：原材料准备1. 初步检查原材料质量和规格是否符合要求；2. 使用机械设备将原材料进行截断，确保尺寸符合工艺要求；3. 为了提高材料的切削性能，可以对原材料进行火焰热处理。
第二步：粗加工1. 使用加工中心或车床将原材料进行初步加工，包括车削、铣削、钻孔等工序；2. 根据设计要求，进行粗磨和刨削，以形成基本的几何形状；3. 进行相关表面处理，如打磨、抛光等。
第三步：精加工1. 进一步进行车削、铣削、钻孔等精细加工工序；2. 对产品进行精磨和研磨，以提高几何和尺寸精度；3. 进行光洁度检测和表面质量检查。
第四步：热处理1. 对零件进行热处理，包括淬火、回火、退火等工艺；2. 通过热处理改变零件的物理和化学性质，提高其强度和耐磨性。
第五步：表面处理1. 零件经过镀铬、电镀、镀镍等表面处理；2. 通过表面处理提高零件的抗腐蚀性能、耐磨损性能等。
第六步：装配和焊接1. 将多个零件进行装配，使用螺栓、焊接等方法进行固定；2. 进行装配过程中的调试和检测，确保零件装配正确。
第七步：质量检验1. 对加工完成的零件进行质量检验，包括尺寸检测、硬度测试、金属组织分析等；2. 检查零件表面的光洁度、毛刺等。
第八步：包装和运输1. 将加工完成的零件进行包装，以防止零件在运输过程中受到损坏；2. 运输零件到目的地。
以上是一个典型的零件加工工艺流程图，包括原材料准备、粗加工、精加工、热处理、表面处理、装配和焊接、质量检验、包装和运输等关键工艺和工序。
不同的零件加工流程可能会有所不同，但大致流程是相似的。
通过合理的工艺流程和工序控制，可以确保零件加工的质量和精度，提高零件的整体性能和寿命。
机械制造技术教程3典型零件加工工艺 工程.doc
机械制造技术教程3典型零件加工工艺工程3.1轴类零件的加工3.1.1概述1.轴类零件的功能和结构特点轴类零件是机械零件中的关键零件之一，主要用以传递旋转运动和扭矩，支撑传动零件并承受载荷，而且是保证装在轴上零件回转精度的根底，轴类零件是回转体零件，一般来说其长度大于直径。
轴类零件的主要加工外表是内、外旋转外表，次要外表有键槽、花键、螺纹和横向孔等。
轴类零件按结构形状可分为光轴、阶梯轴、空心轴和异型轴（如曲轴、凸轮轴、偏心轴等），按长径比（l/d）又可分为刚性轴（l/d≤12）和挠性轴（l/d＞12）。
其中，以刚性光轴和阶梯轴工艺性较好。
2.轴类零件的技术要求（1）尺寸精度。
尺寸精度包括直径尺寸精度和长度尺寸精度。
精密轴颈为IT5级，重要轴颈为IT6～IT8级，一般轴颈为IT9级。
轴向尺寸一般要求较低。
（2）相互位置精度。
相互位置精度，主要指装配传动件的轴颈相对于支承轴颈的同轴度及端面对轴心线的垂直度等。
通常用径向圆跳动来标注。
普通精度轴的径向圆跳动为0.01～0.03㎜，高精度的轴径向圆跳动通常为0.005～0.01㎜。
（3）几何形状精度。
几何形状精度主要指轴颈的圆度、圆柱度，一般应符合包容原那么（即形状误差包容在直径公差范围内）。
当几何形状精度要求较高时，零件图上应单独注出规定允许的偏差。
（4）外表粗糙度。
轴类零件的外表粗糙度和尺寸精度应与外表工作要求相适应。
通常支承轴颈的外表粗糙度值Ra为3.2～0.4μm,配合轴颈的外表粗糙度值Ra为0.8～0.1μm。
3.轴类零件的材料与热处理轴类零件应根据不同的工作情况，选择不同的材料和热处理标准。
一般轴类零件常用中碳钢，如45钢，经正火、调质及局部外表淬火等热处理，得到所要求的强度、韧性和硬度。
对中等精度而转速较高的轴类零件，一般选用合金钢（如40Cr等），经过调质和外表淬火处理，使其具有较高的综合力学性能。
对在高转速、重载荷等条件下工作的轴类零件，可选用20CrMnTi、20Mn2B、20Cr等低碳合金钢，经渗碳淬火处理后，具有很高的外表硬度，心部那么获得较高的强度和韧性。
典型的零件加工工艺过程
典型的零件加工工艺过程零件加工工艺过程是一个复杂的过程，包括多个步骤和子步骤。
下面是一个典型的零件加工工艺过程的详细描述：1.原材料准备：首先，需要准备用于制造零件的原材料，如金属、塑料等。
这些原材料需要经过检验，以确保其符合制造要求。
2.毛坯制造：对于一些需要大型初始坯料的零件，毛坯需要在加工前进行制造。
这可以通过铸造、锻造、焊接等方式进行。
3.零件设计：根据产品需求，对零件进行详细设计。
这包括确定零件的形状、尺寸、材料和表面粗糙度等。
4.工艺方案制定：根据零件的设计要求和制造条件，制定合理的工艺方案。
这包括确定所需的加工设备、刀具、夹具、工艺参数等。
5.粗加工：根据工艺方案，对毛坯或半成品进行粗加工，以初步去除多余的材料。
这包括切削、磨削、研磨等方法。
6.半精加工：在粗加工之后，进行半精加工以进一步完善零件的形状和尺寸。
这通常涉及到使用刀具和夹具对零件进行精细切削。
7.精加工：在半精加工之后，进行精加工以完成零件的最终形状和尺寸。
这包括使用刀具和夹具对零件进行精细切削和抛光。
8.检验：在精加工之后，对零件进行检验以确认其符合设计要求和质量标准。
这可以通过测量、试验、检测等方式进行。
9.装配：在检验合格后，将零件装配到其最终使用的设备或产品中。
这通常涉及到与其他零件的配合和连接。
10.调试和试验：在装配完成后，对整个产品或设备进行调试和试验，以确保其符合性能要求和质量标准。
11.成品检验：最后，对完成的产品进行最终检验，确认其符合预定的质量标准后才可出厂。
除了以上提到的加工工艺过程，还有热处理、表面处理等附加处理步骤。
这些步骤是为了改变零件内部的微观结构和性能，以满足特定的工作要求和使用环境。
例如，热处理可以提高材料的强度、硬度和耐磨性；表面处理可以增强材料的耐腐蚀性和美观性，同时提高其工作性能和使用寿命。
需要注意的是，零件加工工艺过程是一个复杂的过程，需要专业的技术人员和先进的设备来保证其质量和效率。
典型零件机械加工工艺与实例
典型零件机械加工工艺与实例一、引言在制造业中，机械加工是一项至关重要的工艺，它用于将原材料加工成各种形状和尺寸的零件。
典型零件机械加工工艺是指那些在机械加工过程中常见且广泛应用的工艺方法。
本文将探讨几种典型的零件机械加工工艺，并提供实例进行说明。
二、铣削加工铣削加工是一种常见的机械加工工艺，通过旋转刀具将工件上的材料切削掉，从而得到所需形状和尺寸的零件。
铣削加工可以分为平面铣削、立铣、端铣等多种形式。
2.1 平面铣削平面铣削是将刀具与工件平行或近似平行于工件表面进行切削的加工方式。
它适用于平面、凸轮槽、直齿轮等零件的加工。
平面铣削的实例包括制作平面底座、平面销轴等。
2.2 立铣立铣是将刀具与工件垂直或近似垂直于工件表面进行切削的加工方式。
它适用于开槽、钻孔、倒角等零件的加工。
立铣的实例包括制作键槽、孔加工等。
2.3 端铣端铣是将刀具与工件端面进行切削的加工方式。
它适用于平面、凹槽、凸齿轮等零件的加工。
端铣的实例包括制作平面销轴端面、齿轮端面等。
三、车削加工车削加工是通过旋转工件，并将刀具沿工件轴向移动，将工件上的材料切削掉的加工方式。
车削加工可分为外圆车削和内圆车削两种形式。
3.1 外圆车削外圆车削是将刀具与工件外表面接触，并进行切削的加工方式。
它适用于制作轴、销轴、螺纹等零件。
外圆车削的实例包括制作轴、销轴等。
3.2 内圆车削内圆车削是将刀具放置在工件内部，并进行切削的加工方式。
它适用于制作孔、内螺纹等零件。
内圆车削的实例包括制作孔、内螺纹等。
四、钻削加工钻削加工是通过旋转刀具，使刀具的尖端与工件接触，并将工件上的材料切削掉的加工方式。
钻削加工适用于制作孔、沉孔等零件。
4.1 钻孔钻孔是将刀具的尖端放置在工件上，并进行切削的加工方式。
它适用于制作各种规格和深度的孔。
钻孔的实例包括制作螺纹孔、沉孔等。
五、铣床加工铣床加工是一种常用的机械加工工艺，它通过铣刀在工件上进行切削，得到所需形状和尺寸的零件。
典型零件加工工艺过程PPT课件
.
22
CA6140. 车床主轴图
23
主轴的机械加工工艺过程
➢主轴加工工艺过程制订的依据 主轴的结构；技术要求；生产批量；
设备条件 ➢主轴加工工艺过程 批量：大批；材料：45钢；毛坯：模
锻件
.
24
➢工艺过程： 分为三个阶段（参见表5-5）：
粗加工：工序 1~6 半精加工：工序 7~13（7为预备） 精加工：工序 14~26（14为预备）
.
63
箱孔与孔的位置精度 引起轴安装歪斜，致使主轴径向跳动 和轴向窜动，加剧轴承磨损 同一轴线上各孔的同轴度误差 孔端面对轴线垂直度误差
.
64
孔和平面的位置精度
主要是规定主要孔和主轴箱安装基 面的平行度
主要平面的精度
影响主轴箱与床身的连接刚度
规定底面和导向面必须平直和相互 垂直
平面度、垂直度公差等级为5级
第二节
典型零件加工 工艺过程
机械制造工程——第五章
.
1
一、轴（杆）类零件的加工
1．轴类零件的分类、技术要求
➢轴类零件的作用 支撑传动零件； 承受载荷； 传递扭矩。
.
2
➢轴类零件的特点 长度大于直径； 加工表面为内外圆柱面、圆锥面、
螺纹、花键、沟轴 阶梯轴 空心轴 异形轴（曲轴、齿轮轴、偏心轴、
.
38
➢加工顺序的安排和工序的确定
三种方案
粗加工外圆→钻深孔→精加工外圆→ 粗加工锥孔→精加工锥孔
粗加工外圆→钻深孔→粗加工锥孔→ 精加工锥孔→精加工外圆
粗加工外圆→钻深孔→粗加工锥孔→ 精加工外圆→精加工锥孔
.
39
工序确定的两个原则
➢工序中所用的基准应在该工序前加工
典型零件加工工艺过程
强化质量管理体系：建立完善的质量管理体系，对加工过程进行全面监控和管理， 确保每个环节的质量控制。
引入先进技术和设备：积极引入先进的加工技术和设备，提高加工效率和精度，提 升零件加工质量。
感谢您的观看
检验环节：对加工 完成的零件进行检 验，包括尺寸、形 状、表面质量等方 面的检查，确保零 件符合设计要求
检验标准：制定明 确的检验标准，为 检验人员提供依据 ，确保零件质量稳 定可靠
质量记录：对加工 过程监控和检验结 果进行记录，便于 后续追溯和分析， 为持续改进提供数 据支持
05
零件加工后的质量检测 与评估
案例分析：具体零 件加工过程中的形 位公差控制实例
表面粗糙度控制
影响因素：切削参数、刀具 类型、材料性质等
定义：表面粗糙度是指零件 表面微观不平度的程度
控制方法：选择合适的切削 参数和刀具类型，采用先进
的加工工艺
检测方法：采用表面粗糙度 测量仪进行测量
加工过程监控与检验
加工过程监控：对 零件加工过程中的 关键工序进行实时 监控，确保加工质 量符合要求
结论：总结箱体类零件加工工艺的重要性和发展趋势，强调其在机械制造领域的重要地位和作用
其他典型零件加工工艺案例
轴类零件加工工艺 案例
盘套类零件加工工 艺案例
叉架类零件加工工 艺案例
箱体类零件加工工 艺案例
07 总结与展望
典型零件加工工艺过程总结
零件加工工艺过程概述 零件加工工艺流程 零件加工工艺特点 零件加工工艺发展趋势
度等
检测方法：采 用各种量具、 仪器进行测量
检测数据记录： 详细记录每个 零件的检测数
第二章典型表面与典型零件的加工工艺
➢ 磨孔同磨外圆相比，磨孔效率较低，Ra值比磨外
圆时大，且磨孔的精度控制较磨外圆时难，主要 原因在于：
砂轮直径都很小，且排屑和冷却不便 内圆磨头在悬臂状态下工作 磨孔时，砂轮与工件孔的接触面积大，容易发生
表面烧伤
端 铣 周 铣
周铣分为：逆铣和顺铣
端铣分为：对称铣、不对称铣
➢端铣与周铣的Biblioteka 较 端铣的加工质量比周铣高 端铣的生产率比周铣高
2、端面车削
用于加工轴、轮、盘、套等回转体零件的端面、 台阶面等，也用于其它需要加工孔和外圆零件的 端面
通常这些面要求与内、外圆柱面的轴线垂直
一般在车床上与相关的外圆和内孔在一次装夹中 加工完成
1、钻、扩、铰、锪、拉孔
（1）钻孔
➢ 用钻头在工件实体部位加工孔的方法
➢ 钻孔属于孔的粗加工，多用作扩孔、铰孔前的 预加工，或加工螺纹底孔和油孔
➢ 钻孔主要在钻床和车床上进行，也可在镗床和 铣床上进行
➢ 常用麻花钻，为改善其加工性能，目前应用群 钻；大批量生产中钻孔常用钻模和专用的多轴 组合钻床
钻头引偏引起的 加工误差
随着高效率磨削的发展，平面磨削既可作为精 密加工，又可代替铣削和刨削进行粗加工
有色金属、不锈钢、各种非金属的大型平面、 卷带材、板材可用砂带磨削
6、平面的光整加工
平面刮研 平面研磨
7、平面加工方法的选择
常用的平面加工方案见表2-3
➢非配合平面 ➢支架、箱体与机座的固定联接平面 ➢盘、套类零件和轴类零件的端面 ➢导向平面 ➢较高精度的板块状零件 ➢韧性较大的非铁金属件上的平面 ➢大批大量生产中，加工精度要求较高的、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
43
典型零件加工工艺过程
➢主轴深孔的加工 深孔加工的难点
刀具细长，刚性差，易振动，易引偏； 排屑困难； 钻头散热条件差，冷却困难，易失去
切削能力。
44
典型零件加工工艺过程
采取措施 采用工件旋转、刀具进给的加工方法，
使钻头自定中心； 采用特殊结构的深孔钻； 预先加工一导向孔，防止引偏； 采用压力输送切削润滑液，既使冷却
的加工痕迹； 采用浮动的加工方法（自定心）； 加工余量很小，一般不超过0.02mm。
52
典型零件加工工艺过程
➢轴类零件的检验 检验项目
表面粗糙度； 表面硬度； 尺寸精度； 相互位置精度； 表面几何形状精度。
检验顺序
几何精度→尺寸精度→位置精度 53
典型零件加工工艺过程
检验方法 硬度：硬度计 表面粗糙度：触针式表面粗糙度轮廓仪
➢主轴加工工艺过程制订的依据 主轴的结构；技术要求；生产批量；
设备条件。 ➢主轴加工工艺过程 批量：大批；材料：45钢；毛坯：模
锻件
20
典型零件加工工艺过程
➢工艺过程： 分为三个阶段：
粗加工：工序1~6 半精加工：工序7~13（7为预备） 精加工：工序14~26（14为预备）
21
典型零件加工工艺过程
主要加工表面有内外圆柱面、圆锥面，次要表 面有螺纹、花键、沟槽、端面结合孔等
机械加工工艺主要是车削、磨削，其次是铣削 和钻削。
9
典型零件加工工艺过程
特别值得注意的工艺问题有： 1) 定位基准的选择； 2) 加工顺序的安排； 3) 深孔加工； 4) 热处理变形。 ➢ 车床主轴的功用 承受扭转力矩； 承受弯曲力矩； 保证回转运动精度。
表面淬火：安排在精加工之前，这样可以纠 正因淬火引起的局部变形。
低温时效处理：精度要求高的轴，在局部淬 火或粗磨之后进行。
7
典型零件加工工艺过程
图 5-2 CA6140车床主轴简图 8
典型零件加工工艺过程
➢车床主轴的结构特点
既是阶梯轴，又是空心轴；是长径比小于12的 刚性轴；
不但传递旋转运动和扭矩，而且是工件或刀具 回转精度的基础；
离轴端300处为0.01，锥面接触率≥70%，
粗糙度
，硬度HRC48~50。
Ra 0.63m
15
典型零件加工工艺过程
➢主轴轴端外锥（短锥）的技术要求 用来安装卡盘或花盘的；也是定心表面； 对锥面的尺寸精度、形状精度、粗糙度、接触
精度都要求高； 轴心线应与支承轴颈同轴； 对支承轴颈的径向圆跳动为0.008；端面圆跳
接影响主轴的回转精度；主轴上各重要 表面又以支承轴颈为设计基准，有严格 的位置要求； 支承轴颈为三支承结构，并且跨度大；
13
典型零件加工工艺过程
支承轴颈采用锥面 (1：12) 结构，接触率≥70%， 可用来调整轴承间隙；
中间支承为IT5~IT6，粗糙度为：
Ra 0.63m
支承轴颈圆度误差为0.005mm，径向跳动为 0.005mm；
动为0.008；
粗糙度 Ra 1.25m，硬度为HRC45~50。
16
典型零件加工工艺过程
➢空套齿轮轴颈的技术要求 影响传动的平稳性；可能导致噪声； 有同轴度要求，对支承轴颈的径向圆
跳动为0.01~0.015； 尺寸精度要求为IT5~IT6；
17
典型零件加工工艺过程
➢螺纹的技术要求 用来固定零件或调整轴承间隙； 螺母的端面圆跳动（应≤0.05）会影
22
典型零件加工工艺过程
23
典型零件加工工艺过程
24
典型零件加工工艺过程
25
典型零件加工工艺过程
26
典型零件加工工艺过程
27
典型零件加工工艺过程
28
典型零件加工工艺过程
29
典型零件加工工艺过程
30
典型零件加工工艺过程
5. 主轴加工工艺过程分析 ➢主轴毛坯的制造方法 自由锻件：小批量或单件生产； 模锻件：大批量生产。
加工，逐步提高精度。 淬硬表面的键槽、螺纹等应在淬火前加工； 非淬硬表面的键槽、螺纹等应在精车后、精磨
前加工； 检验工序安排在适当工序之后，必要还应探伤。
36
典型零件加工工艺过程
6. 主轴加工中的几个工艺问题
➢ 锥堵和锥堵心轴的使用 锥堵和锥堵心轴的功用：
空心轴加工通孔后，定位基准——顶尖孔被破 坏。通孔直径小时，可直接在孔口倒出一60° 锥面代替中心孔；当通孔直径较大时，要采用 锥堵或锥堵心轴。 设计锥堵和锥堵心轴时应注意的问题 1) 不中途更换或拆装，以免增加安装误差 2) 锥堵和锥堵心轴要求两个锥面同轴
或样板比较法 锥专用检验装置。
54
典型零件加工工艺过程
55
精品课件文档，欢迎下载，下 载后可以复制编辑。
更多精品文档，欢迎浏览。
高速电主轴在卧式镗铣床上的应用 越来越 多，除 了主轴 速度和 精度大 幅提高 外，还 简化了 主轴箱 内部结 构，缩 短了制 造周期 ，尤其 是能进 行高速 切削， 电主轴 转速最 高可大10000r/min以 上。不 足之处 在于功 率受到 限制， 其制造 成本较 高，尤 其是不 能进行 深孔加 工。而 镗杆伸 缩式结 构其速 度有限 ，精度 虽不如 电主轴 结构， 但可进 行深孔 加工， 且功率 大，可 进行满 负荷加 工，效 率高， 是电主 轴无法 比拟的 。因此 ，两种 结构并 存，工 艺性能 各异， 却给用 户提供 了更多 的选择 。
31
典型零件加工工艺过程
➢主轴的材料和热处理 热处理工序的安排
毛坯热处理：去锻造应力，细化晶粒； 切削前正火（预备热处理）：改善切削加工性能和
机械-物理性能；去锻造应力； 半精加工前调质：去应力，改善切削加工性能，提
高综合机械性能； 精加工前局部高频淬火：提高运动表面耐磨性； 精加工后的定性处理：低温时效和冰冷处理。
合理利用设备，保护机床。 33
典型零件加工工艺过程
➢定位基准的选择 应使定位基准与装配基准重合； 一次安装应多加工几个面； 注意零件的主要精度指标：同轴度、
圆度、径向跳动； 主轴的定位过程较复杂：有顶尖、锥
堵、支承表面等作为定位基准。
34
典型零件加工工艺过程
➢加工顺序的安排和工序的确定 三种方案：
10
典型零件加工工艺过程
➢ 车床主轴的设计要求 扭转和弯曲刚度高； 回转精度高（径向圆跳动、端面圆跳动、回转轴线
稳定）； 制造精度高：
1) 结构尺寸及动态特性要好； 2) 主轴本身及其轴承精度高； 3) 轴承的结构和润滑； 4) 齿轮的布置； 5) 固定件的平衡等。
11
典型零件加工工艺过程
2
典型零件加工工艺过程
➢轴类零件的特点
长度大于直径； 加工表面为内外圆柱面、圆锥面、螺纹、花
键、沟槽等； 有一定的回转精度。
➢轴类零件的分类
光滑轴； 阶梯轴； 空心轴； 异形轴（曲轴、齿轮轴、偏心轴、十字轴、凸轮轴
、花键轴）。 3
典型零件加工工艺过程
3. 轴类零件的材料、毛坯及热处理 (1) 轴类零件的材料及毛坯 ① 材料 常用45钢， 精度较高：40Cr、GCr15、65Mn，球墨铸铁； 高速、重载轴：20CrMnTi、20Mn2B、20Cr或
主要采用磨削加工； 应在热处理之后进行，纠正热处理后
的变形； 磨削加工能达到的精度为IT6，表面粗
糙度为 Ra0.8~0.2m 。
51
典型零件加工工艺过程
光整加工的作用及特点
用于精密主轴上尺寸公差等级为IT5以上或表 面粗糙度的加工表面；
采用很小的切削用量和单位切削力，变形小； 对上道工序要求高，一般要求，表面无较深
37
典型零件加工工艺过程
38
典型零件加工工艺过程
➢顶尖孔的研磨 研磨的必要性
1) 顶尖孔是定位基准，对精度和质量有 直接影响
2) 顶尖孔的深度：影响定位轴向位置， 因而影响余量分布 (批量生产时)
3) 两顶尖孔同轴度：影响同轴度、影响 位置精度
39
典型零件加工工艺过程
4) 顶尖孔锥角和圆度误差：直接反映到工件 的圆度上
38CrMoAl等。 ② 毛坯 常用圆棒料； 锻件：毛坯经过加热锻造后，可使金属内部
纤维组织沿表面均匀分布，获得较高的抗拉、抗 弯及抗扭强度。
铸件：大型或结构复杂的轴。
6
典型零件加工工艺过程
⑵ 轴类零件的热处理
正火或退火：锻造毛坯，可以细化晶粒，消 除应力，降低硬度，改善切削加工性能。
调质：安排在粗车之后、半精车之前，以获 得良好的物理力学性能。
1) 粗加工：切除大部分余量；
2) 半精加工：修整预备热处理后的变 形；
3) 精加工：使磨削前各表面具有一定 的同轴度和合理的磨削余量；精加工 螺纹及各端面等。
42
典型零件加工工艺过程
车削加工值得考虑的问题
1) 生产效率； 2) 工序精度（复映误差）； 3) 劳动强度。
车削加工的设备
1) 单件、小批：普通车床 2) 成批生产：液压仿形车床 3) 大批量生产：液压仿形、多刀半自动
响轴承的内环轴线倾斜； 螺母与轴颈的同轴度误差≤0.025； 螺纹精度为6h。
18
典型零件加工工艺过程
➢主轴各表面的表面层要求 要有较高的耐磨性； 要有适当的硬度（HRC45以上），以改
善其装配工艺性和装配精度；
表面粗糙度 Ra0.8~0.2m 。
19
典型零件加工工艺过程
4. 主轴的机械加工工艺过程
49
典型零件加工工艺过程
工件尾部插入弹性套内 通过弹簧将弹性套（浮动卡头外壳）连
同工件向后拉 钢球1压向镶有硬质合金的锥柄3端面，
依靠弹簧2的涨力限制工件的轴向窜动 该联接方式只传递扭矩，排除磨头和机
