土木图纸中的字母代号

工程建筑图纸中的字母代号解释

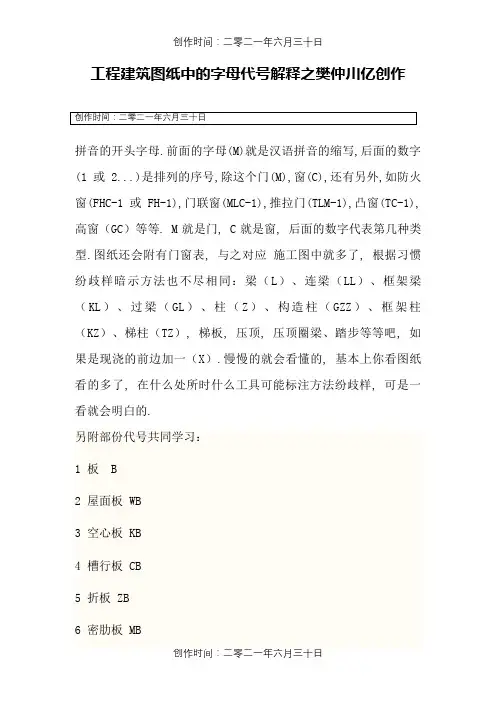

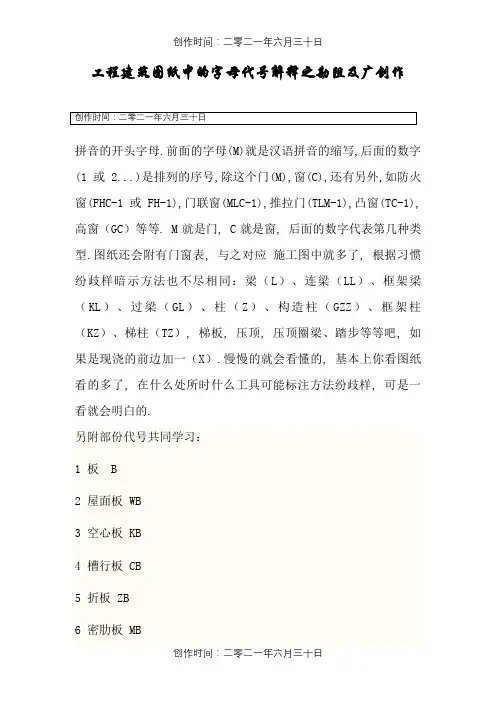

拼音的开头字母。前面的字母(M)就是汉语拼音的缩写,后面的数字(1或2...)是排列的序号,除了这个门(M),窗(C),还有别的,如防火窗(FHC-1或FH-1),门联窗(MLC-1),推拉门(TLM-1),凸窗(TC-1)，高窗（GC）等等. M就是门，C就是窗，后面的数字代表第几种类型。图纸还会附有门窗表，与之对应施工图中就多了，根据习惯不一样表示方法也不尽相同：梁（L）、连梁（LL）、框架梁（KL）、过梁（GL）、柱（Z）、构造柱（GZZ）、框架柱（KZ）、梯柱（TZ），梯板，压顶，压顶圈梁、踏步等等吧，如果是现浇的前边加一（X）。慢慢的就会看懂的，基本上你看图纸看的多了，在什么地方时什么东西可能标注方法不一样，但是一看就会明白的。

另附部分代号共同学习：

1 板 B

2 屋面板WB

3 空心板KB

4 槽行板CB

5 折板ZB

6 密肋板MB

7 楼梯板TB

8 盖板或沟盖板GB

9 挡雨板或檐口板YB

10 吊车安全走道板DB

11 墙板QB

12 天沟板TGB

13 梁L

14 屋面梁WL

15 吊车梁DL

16 单轨吊DDL

17 轨道连接DGL

18 车挡CD

19 圈梁QL

20 过梁GL

21 连系梁LL

22 基础梁JL

23 楼梯梁TL

24 框架梁KL

25 框支梁KZL

26 屋面框架梁WKL

27 檩条LT

28 屋架WJ

29 托架TJ

30 天窗架CJ

31 框架KJ

32 刚架GJ

33 支架ZJ

34 柱Z

35 框架柱KZ

36 构造柱GZ

37 承台CT

38 设备基础SJ

39 桩ZH

40 挡土墙DQ

41 地沟DG

42 柱间支撑DC

43 垂直支撑ZC

44 水平支撑SC

45 梯T

46 雨篷YP

47 阳台YT

48 梁垫LD

49 预埋件M

50 天窗端壁TD
