隧道信息化施工与动态设计
公路隧道设计规范 JTG D70--2004
中华人民共和国行业标准公路隧道设计规范Code for Design of Road TunnelJTG D70--2004主编单位:重庆交通科研设计院批准部门:中华人民共和国交通部实施日期:2004年11月Ol 日关于发布《公路隧道设计规范》(JTG D70--2004)的公告第19号现发布《公路隧道设计规范》(JTG D70--2004),自2004年11月1日起实行,原《公路隧道设计规范》(JTJ 026--90)同时废止。
《公路隧道设计规范》(JTG D70-2004)中第1.0.3、1.O.5、1.O.6、1.0.7、3.1.1、3.1.3、7.1.2、8.1.2、10.1.1、15.1.1、15.1.2、16.1.1条为强制性条文,必须按照国家有关工程建设标准强制性条文的有关规定严格执行。
《工程建设标准强制性条文》(公路工程部分)2002版中关于《公路隧道设计规范》(JTJ 026--90)的强制性条文同时废止。
《公路隧道设计规范》(JTG D70-2004)由重庆交通科研设计院负责编制,规范的管理权和解释权归交通部,日常解释和管理工作由重庆交通科研设计院负责。
请各有关单位在实践中注意积累资料,总结经验,及时将发现的问题和修改意见函告重庆交通科研设计院(地址:重庆市南岸区五公里,邮政编码:400067),以便修订时参考。
特此公告。
中华人民共和国交通部二OO四年七月九日前言《公路隧道设计规范》(JTJ 026)白1990年12月l日发布实施以来,对推进我国公路隧道工程科技进步和规范其设计行为均起到了积极的作用但是,随着我国近十多年来隧道建设实践经验的积累和技术进步,该规范当时所依托的技术已有相当一部分较为陈旧,许多规定已明显落后于工程实际,极不适应当前隧道建设的需要,因此需要对该规范进行全面修订。
为此,交通部以交公路发[1999]82号文下达了修订《公路隧道设计规范》的决定。
根据该文通知,重庆交通科研设计院为修订工作主编单位,浙让省交通规划设计研究院、同济大学、中交第一公路勘察设计研究院、重庆交通学院为参编单位,并邀请有关技术专家组成《公路隧道设计规范》修订编制组。
公路隧道设计规范
公路隧道设计规范公路隧道设计规范(JTGD70-2004)1.总则公路隧道是连接两个地区的重要交通工具,因此必须经过谨慎的设计和施工。
本规范旨在规范公路隧道的设计、施工和监管,确保公路隧道的安全和可靠性。
2.主要术语与符号本规范中使用的主要术语和符号应在设计和施工过程中得到充分理解和应用。
其中包括隧道长度、洞口高度、洞门宽度、围岩等级等。
3.隧道调查及围岩分级在设计隧道之前,需要对隧道所在地区进行全面的调查,包括地质、水文、气象等方面。
同时,需要对围岩进行分级,以便进行合理的隧道设计。
4.总体设计隧道的总体设计包括隧道长度、洞口高度、洞门宽度、隧道路面、隧道照明等方面。
在设计过程中,需要充分考虑交通流量、车速、车型等因素。
5.建筑材料隧道的建筑材料应符合国家标准和行业规范。
在选择材料时,需要充分考虑其耐火性、耐久性、防水性等因素。
6.荷载隧道设计中需要考虑各种荷载,包括车辆荷载、地震荷载等。
在计算荷载时,需要充分考虑隧道的结构和材料的承受能力。
7.洞口及洞门洞口和洞门是隧道的重要组成部分,需要充分考虑其宽度、高度、开启方式等因素。
同时,需要考虑洞口和洞门的防水和防火措施。
8.衬砌结构设计隧道的衬砌结构设计应符合国家标准和行业规范。
在设计过程中,需要充分考虑隧道的围岩、荷载等因素。
9.结构计算隧道的结构计算需要充分考虑各种因素,包括荷载、围岩、材料等。
在计算过程中,需要遵循国家标准和行业规范。
10.防水与排水隧道的防水和排水是隧道设计中的重要环节。
在设计过程中,需要充分考虑隧道的地质条件、水文条件等因素,以确保隧道的安全和可靠性。
本规范是针对公路隧道设计和施工的强制性标准。
在公路隧道的设计、施工、验收和运营等各个阶段,必须遵守本规范的规定。
11小净距及连拱隧道本章节主要介绍小净距隧道和连拱隧道的设计要求。
其中,小净距隧道是指净距小于7米的隧道,连拱隧道是指由多个拱形隧道相连而成的隧道。
本章节详细阐述了小净距隧道和连拱隧道的净高、净宽、弯曲半径、拱顶高度等设计参数的要求,并提出了相应的施工和验收标准。
浅谈隧道工程动态设计与信息化施工
浅谈隧道工程动态设计与信息化施工1动态设计与信息化施工概述动态设计,是指将设计划分为两个阶段:预设计和修正设计。
其中,预设计用于对工程施工进行指导,通常参照工程类比套图,其决策具有较强的模糊性;修正设计是在具体施工过程中,基于暴露的相关地质状况和各类实际情况变化,对预设计实施科学修正和有效完善。
信息化施工,是指施工单位遵循工程设计各项要求制定工程施工和监测的具体方案并予以实施,以监测结果为依据,对施工方案和相关工艺进行及时调整和科学优化,并根据信息反馈对设计进行科学修正和合理变更。
动态设计与信息化施工二者具有相辅相成的紧密关系,其具体流程如下:对工程进行预设计→对工程开展施工检验→对工程地质进行判别→获取工程监测信息→实施修正设计→开展施工检验。
2隧道工程的动态设计2.1隧道支护结构调整隧道支护结构调整是隧道工程动态设计的常见内容,要遵循经济性和安全性原则。
在施工过程中,要综合考虑地质、围岩等因素,对隧道支护结构进行调整。
若地质、围岩出现变化,例如隧道工程勘查设计相应文件描述地质围岩为Ⅳ级,但现场判别地质围岩为Ⅴ级,则需对支护结构作出调整。
若地质围岩未发生变化,应根据监测信息对支护做适当调整。
若支护出现较大变形,需增强支护;若支护未变形或者变形较小,可减少支护。
若因施工原因导致未能按照图纸施工,也需对支护结构进行调整。
对隧道支护结构进行调整,通常需改变支护结构的厚度和强度,调整格栅钢架的尺寸、间距等,或者调整锚杆的设置。
此外,还能通过增减钢筋来调整支护的厚度和强度。
2.2隧道涌水量计算隧道涌水量计算通常采用以下两种方法。
(1)地下水动力法采用非完整井的柯斯嘉科夫公式:式(1)中:Q表示预测涌水量(m3/d);a表示入渗系数;H表示隧道路肩算起的含水层厚度(m);R表示隧道排水影响宽度(m);B表示隧道通过含水层的长度(m);r表示隧道半宽度;k表示围岩渗透系数(m/s)。
采用佐藤邦明非稳定流公式:式(2)~(3)中:q0表示隧道通过含水体地段的单位长度可能最大涌水量(m3•s-1•m-1);k表示围岩渗透系数(m/s);m为洞身横断面换算成等价圆时的换算系数,一般取0.86;h2表示静止水位至洞身横断面等价圆中心的距离(m);r0表示等价圆半径(m);hc表示洞顶上部静止水位至洞底下部隔水层距离,即含水体厚度(m);B表示隧道通过含水层的长度(m)。
隧道信息化技术与动态设计方法2013-11-梅志荣
隧道工程监测技术与动态1)测定衬砌内的应力或在围岩 与衬砌间接触部位的应力以及测 定施工中的围岩变位有助于更正 确的设计和施工(图19)。 (22)岩层内的渗透水压力,必须 采用排水法来降低。例如使用防 水 胶 埋 入 软 管 法 ( Sika hose method)(图20)。
中铁西南院
隧道工程监测技术与动态设计方法
新奥法的22点原理
(4)尽可能避免围岩处于
单轴或二轴应力状态。因为 在这种应力状态时围岩强度 非常低。按以往岩石力学的 经验来说,岩层在三轴应力 状态下是稳定的,卸除荷载 不是理想的(图4)。
中铁西南院
隧道工程监测技术与动态设计方法
新奥法的22点原理
(5)必须控制围岩的变形。因此, 在开挖表面施作防护层,以便阻止 岩层松弛及由于松弛而造成的崩 坏。只要把防护层做得越好,则其 安全性和经济性就越高(图5)。 (6)为此,要在恰当的时候进行衬 砌,太早或太迟都不行。另外,支 护的刚度太大也是不行的,而太柔 软也不行。必须使用能发挥岩层强 度的支护(图6)。 (7)为此,有必要正确了解围岩的 时间因素(图7)。
讨论隧道支护的设计理论,首先应该学习和深刻理解新奥法的基 本原理。 1963年由腊布希维兹(L.V.Rabcevicz)以新奥地利式隧道施工方法 (NATM)命名的隧道施工方法,是从1957年到1965年期间发展起 来的。国内大约在70年代开始大面积推广应用锚喷支护和NATM。 但至今仍不能认为NATM已被充分理解并可完全转入工程实用。而 现状却是将个别或片面的理解零散地实施。 究竟什么是NATM!1978年新奥法权威米勒(Muller)教授去日本 参加国际隧道会议。在会上作了“新奥法运用不成功的原因”的 报告 ,并提出新奥法原理22条。 今天重温这些新奥法基本原理的权威解释,有助于理解隧道支护 技术的真谛。

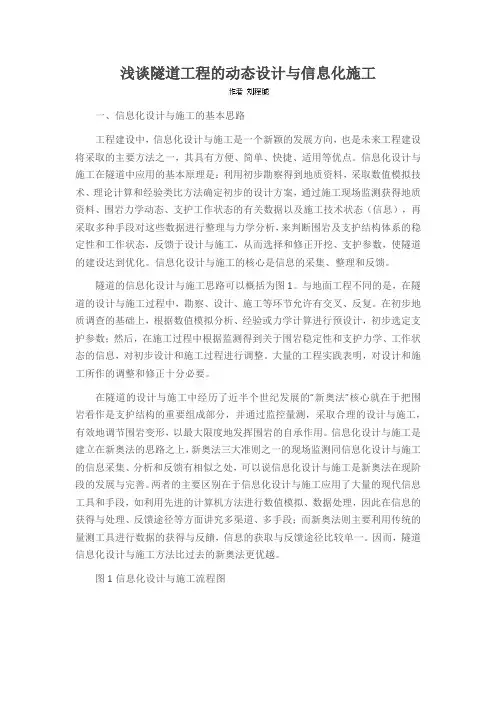

浅谈隧道工程的动态设计与信息化施工
