JD1A_电磁调速电机控制器说明书
电机调速器说明书
电机调速器说明书
调速器电子版说明书
交流单相异步电动机电子调速控制器，采用新颖电子线路及集成元件，具有体积小、精度高、调速范围宽、耗能低、寿命长、机械特性优良、使用方便的特点，单相电容启动，能与国内生产的单相异步电动机、微型齿轮减速器速度传感器可组成机电一体化产品，实现反馈恒速和无级调速。
广泛应用于包装、印刷、食品、电子、仪器仪表、服装机械、医疗机械等行业之生产流水线做调速、驱动装置。
工作参数：
使用方法：
1.关闭电源，按接线图连接好并确认线路连接正确，勿任意修改；
2. 把控制器固定好，速度调到最低“0”，以避免开始电源时产生瞬间大电流，造成永久性损坏；
3.然后再开启电源，调整速度旋钮到需要位置，不需要时请关闭电源；
4.调速器与马达连接如发现转距或转速不符合要求时，请调整产品侧面的微调电位器（速度设定调整）
5.欲变换马达运转方向，只要换装控制器背面的接线座上“CCW”与“CW”之跳线。
选择COM与CW短接，则马达做顺时针旋转；
选择COM与CCW短接，则马达做逆时针旋转。
（变更方向时，须等马达完全停止运转后，方可变更。
）
主要产品及型号：
US-52
（6W.15W.25W.40W.60W.90W.120W.140W.150W.180W.200W）SS-22
SS-32等各类交直流调速器。
现供应的品牌厂家：
TWT（贴牌）.CDM（诚大）.PC MOTO.LX.中大等。
主要元器件供应商：
可控硅（飞利浦），电位调节器（华宇—无铅），电容（五峰）。
图片：。
电磁调速器使用方法及注意事项简洁范本
电磁调速器使用方法及注意事项电磁调速器使用方法及注意事项一、引言二、使用方法2.1 安装和连接在安装电磁调速器之前，必须确保电磁调速器的规格和电机匹配。
安装步骤如下：1. 将电磁调速器固定在机器座上，确保牢固稳定；2. 将电机轴与电磁调速器轴对准，插入连接套。
3. 通过螺栓将电磁调速器和电机连接在一起。
2.2 启动和调速启动电磁调速器前，请确保电机供电正常，并检查调速器的电源和控制线路是否正确连接。
启动步骤如下：1. 将调速器接通电源，确保电源指示灯亮起。
2. 通过控制面板或遥控器，设置理想的转速。
2.3 停止和故障排除停止电磁调速器时，先将电机转速减至最低档，然后断开电源。
如果发生故障，应先检查电源和电线连接，如未发现问题，建议联系专业维修人员进行检修。
三、注意事项3.1 维护保养定期对电磁调速器进行清洁和润滑，以保证正常运行。
在清洁时应注意断电，并使用专门清洁剂和软布进行清洁，切勿使用水或可腐蚀物清洗。
3.2 温度控制在使用过程中，应注意电磁调速器的温度控制。
设备过热可能导致设备损坏或发生事故。
使用前，请务必检查设备的散热性能，保证正常工作温度。
3.3 转速设置在使用电磁调速器时，需要根据实际使用需求设置合适的转速。
过高或过低的转速可能导致设备不稳定或损坏。
建议在使用前仔细阅读说明书，并根据生产工艺或运行要求设置合适的转速。
3.4 安全操作电磁调速器是一种高压设备，操作时需严格按照操作规程进行，切勿随意更改设备参数或进行非授权的操作。
在操作过程中，需佩戴好个人防护装备，并保持设备周围的安全距离。
3.5 故障排除在使用过程中，如果发生故障，请立即停止使用，以免造成进一步的损坏或危险。
如故障无法自行解决，请及时联系专业维修人员进行排除。
四、。
jda-40电磁调速电机控制器说明书
JD1A-40电磁调速电机控制器产品使用说明书江苏省泰州市耐特调速电机有限公司JDIA-40型电磁调速电动机控制器是原机械工业部全国联合统一设计产品，用于电磁调速电动机(滑差电机)的调速控制。
实现恒转矩无级调速，当负载为风机和泵类时，节电效果显著，可达10%~30%，是我国目前推广的节能产品之一。
1、型号含义：2、使用条件：2.1、海拔不超过1000m 。
2.2、周围环境温度；-5℃-+40℃。
2.3、相对湿度不超过90％(20℃以下时)。
2.4、振动频率10-15OHz 时，其最大振动加速度应不超过0.5g 。
2.5、电网电压幅位波动±10％额定值时、保证额定使用。
2.6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。
3、主要技术数据：3.1调速范围：电源为50Hz 时：1250~125转/分60Hz 时：1500~150转/分3.2转速变化率（机械特性硬度）≤2.5％100%100%%10X 额定最高速度负载下是转速—负载下的转速转速变化率=3.3稳速精度：≤1%3.4最大输出：直流90V3.5控制电机功率：0.55~40KW3.6测速发动机三相2V ≤3.5V/100r .p.m 。
4.基本工作原理：JD1A—40电磁调速电动机控制装置是由速度调节器、移相触发器、可控硅整流电路及速度负反馈等环节所组成。
图1为装置原理方框图。
图2为装置的电气原理图。
图3为装置的移相触发各点波形图。
从图1-图4可知，二种线路的工作原理都是相同的。
速度指令信号电压和调速负反馈信号电压比较后，其差值信号被送入速度调节器（或前置放大器）进行放大，放大后的信号电压与锯齿波叠加，控制了晶体管的导通时刻，产生了随着差值信号电压改变而移动的脉冲，从而控制了可控硅的开放角，使滑差离合器的激磁电流得到了控制，即滑差离合器的转速随着激磁电流的改变而改变。
由于速度负反馈的作用，使电磁调速电动机实现恒转矩无极调速。
从图2-图3可知，JD1A—40型的速度指令信号电压是由装在控制箱面板上的速度操作电位器产生的。
JD1A 电磁调速电机控制器说明书
给 定
脉冲触发电路
主电路
电磁调速电机
测速负反馈
机械反馈
8、J D 1 A型 控制器 的 调整
由于J D1A型 控 制 器适 用 于0.55~90kw的 电 磁调 速 电 动机 ， 用
图1 JD1A系列控制装置方框图
6、J D 1 A型 控制 器 的接线
JD1A型控制器的接线简单方便，输入和输出线都通过面 板下方的七芯航空插座进行连接，插座各芯与相应各线的 连接见图2。
4 150 95 150
15
130
图3
J D1A型外 形尺寸
5
图5
140
J D1A型用 于墙挂 式 安装尺 寸
6
1 1、 常 见 故障及 排 除方法
2
AC220V
1
不正常现象
XK
故 障 原 因
排 除 方 法
b2
TB SD
b1
RD AC10V AC4.8V b11 4 W2 3 DZ08 C8 RY BZ12 G b5
电源电压 最大输出定额 可控电机功率 测速发电机 转速变化率 稳速精度 *调速范围
AC220V±10%
直流90V 8A *
40KW~90KW
三相中频电压转速比为≤2V/100r/min
通，产生随着差值信号电压改变而移动的脉冲，从而控制可
控硅的开放角，使转差离合器的激磁电流得到控制，即转 差离合器的输出转速随着激磁电流的改变而改变，从而实 现电磁调速电动机输出转速的宽范围调节。
接测速 发电机
V W
ห้องสมุดไป่ตู้
图2
七芯航空插头引出线
3
4
3、 面 板上 的 转速 表校 准电 位器 和反 馈量 调节 电位 器在调 整 好 后应 锁定 ，防 止乱 调 影响 转速 显示 和电 机正 常运 行。 4、 运 行中， 若 发 现电动 机 输出转速 有 周期性 的 摆动，可 将 七 芯插头 接 励磁线圈 的3、4线 对调， 使 之与机 械 惯 性协调 ， 以 达 到更进 一 步的稳定 。
控制器控制速度调节说明书

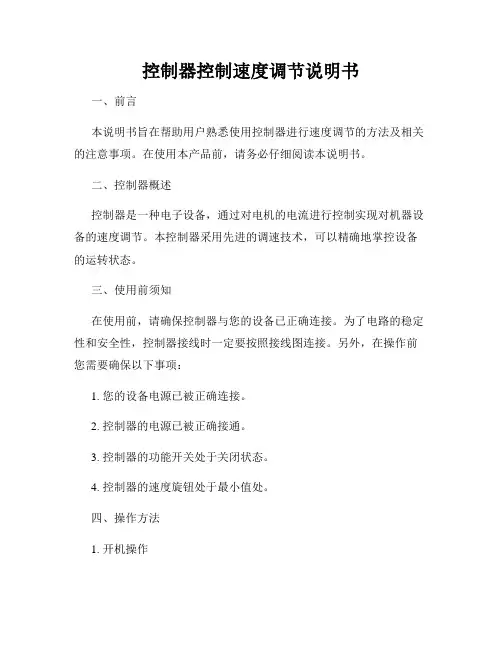

控制器控制速度调节说明书一、前言本说明书旨在帮助用户熟悉使用控制器进行速度调节的方法及相关的注意事项。
在使用本产品前，请务必仔细阅读本说明书。
二、控制器概述控制器是一种电子设备，通过对电机的电流进行控制实现对机器设备的速度调节。
本控制器采用先进的调速技术，可以精确地掌控设备的运转状态。
三、使用前须知在使用前，请确保控制器与您的设备已正确连接。
为了电路的稳定性和安全性，控制器接线时一定要按照接线图连接。
另外，在操作前您需要确保以下事项：1. 您的设备电源已被正确连接。
2. 控制器的电源已被正确接通。
3. 控制器的功能开关处于关闭状态。
4. 控制器的速度旋钮处于最小值处。
四、操作方法1. 开机操作控制器接通电源后，请先将速度旋钮调整到最小值位置，此时功能开关处于关闭状态。
2. 调速操作调整速度前，请先打开功能开关。
根据您的需要旋转速度旋钮调节速度。
调节过程中，您会发现旋转速度旋钮会出现“滑顺、无阻力”的感觉，这是正常的操作现象。
3. 关机操作停止使用时，请先将速度旋钮调至最小值，然后关闭功能开关。
五、注意事项1. 为了设备的安全以及延长使用寿命，请勿长时间使用高速状态。
2. 如果您需要调节设备的最大速度，请先确认设备能否安全承受该速度。
3. 请勿在使用过程中随意调整接线，这将会影响设备稳定性和使用寿命。
4. 控制器应用的电压必须与设备电压一致，否则将影响设备的正常使用。
六、结语本说明书是您正确使用本产品的必备指南，请在使用前仔细阅读，确保正确操作。
如果您有任何关于本产品的问题或意见，请随时联系我们。
JD1A型电动机电磁调速控制器原理及检修
电子报/2010 年/6 月/6 日/第008 版机电维修JD1A型电动机电磁调速控制器原理及检修甘肃杨华常用的控制器有ZLK、ZJK、JZT、JDlA 等系列产品，它们的原理结构大同小异，故障情节彼此相通。
本文以JDlA 型为例，对控制系统的故障检修进行剖析。
电路见附图所示。
一、工作原理1.主电路采用无变压器带续流二极管V4 的半波可控硅整流电路，移相和触发环节采用同步电压为锯齿波的晶体管的触发电路。
移相范围小于180。
，控制电压和移相角之间基本上是线性关系。
触发脉冲功率不大，适用于小功率可控整流电路。
2.锯齿波形成来自同步变压器的4.8V，正弦电压为正半周时，经V10 半波整流后对C6 充电，因V10 正向电阻很小，故C6 上的电压基本上与同步电压一样迅速上升；当同步电压由顶峰开始下降时，电容C6 两端电压大于同步电压，V10 截止。
于是电容C6 通过R6 放电，由于C6 和R6 都较大，放电很慢，一直到下一个周期同步电压大于C6 电压后，C6 又重新充电，因而C6、R6两端形成锯齿波电压。
3.控制电压是由给定电压与反馈电压比较(相减)后输入晶体管V2 进行放大，在V2 的集电极负载电阻R4 上得到放大的控制信号UFE 输入触发器。
4.同步锯齿波电压UCH 与控制电压UFE 合成后，加于V1 的基极(A 点)，当锯齿波同步电压高QAC220 于控制电压时(UGH>UFE)，V1 截止。
当同步锯齿波电压低于控制电压时，V1 导通，因而有一个集电极电流通过脉冲变压器T2 的一次侧绕组，二次侧绕组输出一个正触发脉冲。
调节RPl 增加给定电压，即增加控制电压UFE，因而触发器输出脉冲前移，可控硅导通角增大，离合器的励磁电压增加，速度上升；反之速度下降，即达到了调速目的。
5.速度反馈的作用。
当离合器的负载增加，其转速下降，因而反馈的直流信号也随之减少。
这样，给定电压与反馈信号之差增大，也就是V2 输入信号增加，结果使离合器的励磁电压自动增加而保持转速近似不变，这就增加了电动机机械特性的硬度。
JD1A电磁调速电动机控制器的故障检修
J D1A 电磁调速电动机 控制器的故障检修张 红,井新华(独山子石化总厂乙烯厂,新疆独山子 833600) 摘要:JD1A 电磁调速电动机控制器用于电磁调速电动机的调速控制,对塑料薄膜和包装袋的质量控制起着重要的作用。
现介绍了新疆独山子石化总厂乙烯厂成型车间所使用的JD1A 电磁调速器的原理,对在运行过程中常见的故障进行了分析,并提出了解决办法。
另就其校准过程进行了阐述。
关键词:JD1A 电磁调速电动机控制器;波形;脉冲触发;调速;故障检修 中图分类号:TH703.6 文献标识码:B 文章编号:100727324(2000)0420074203 JD1A 电磁调速电动机控制器用于电磁调速电动机的调速控制,实现恒转矩无级调速。
主要用于成型车间吹膜机和包装袋印刷机的转速控制,对塑料薄膜和包装袋的质量控制起着重要的作用。
1 工作原理控制器由可控硅主回路、给定电路、触发电路、测速负反馈电路等环节组成,见图1。
图1 控制器结构框图 主回路:采用可控硅半波整流电路。
励磁绕组是一个电感性负载,为了让电流连续,在励磁绕组前并联一个续流二极管(V 1)。
主回路的保护装置:用熔断器(FU )进行短路保护,用压敏电阻(R V )进行交流侧浪涌电压保护,用阻容吸收回路(C 1R 1)进行元件侧电压保护。
给定电路:15V 交流电压由变压器副边经V 5×4桥式整流,C 3,C 4滤波后,经N 稳压块加到给定电位器RP 1两端。
测速负反馈电路:测速发电机三相电压经V 6×6桥式整流后由C 滤波加到反馈电位器RP 2两端,此直流电压随调速电机的转速变化而成线性变化。
触发电路:采用单结晶体管触发电路(见图2),此电路比较简单,可靠性高,调整容易,温度补偿性好,受温度影响小,移项范围能达到160°左右。
从图2～4可知,当C 2充电电压U c 达到单结晶体管的峰点电压U p 时,e 2b 1间的电阻突然变小,C 2就通过e 2b 1放电,形成脉冲电流。
JD1A_电磁调速器说明书
JD1A电磁调速电动机控制器使用说明书JD1A电磁调速电动机控制器是原机械工业部全国联合（统一）设计产品，用于电磁调速电动机（滑差电机）的调速控制，实现恒转矩无级调速。
2.正常工作条件海拔不超过1000m；周围环境温度：-10℃~ +40℃；相对湿度不超过90%（20℃以下时）；振动频率10~15Hz时，其最大振动加速度应不超过；周围空气中没有导电尘埃和能腐蚀金属和破坏绝缘的气体。
4．结构、安装接线与注意事项控制器为塑料密封结构，具有IP5X的防尘等级，可用于面板嵌入式墙挂式安装，底部进线，接线如下图（如果测速发电机为单相发电机，只有两个线头，请接插头的第6、第7脚、空第5脚）。
接线控制器外接线7条，是用P型插头与电机相连接，插头正面有标号，①、②为控制器电源220V，①为相线（火线）必须接至接触器下端（防止停电又来电时瞬间电压把控制器击坏）。
②为零线。
③、④接至电机前端励磁绕组F1、F2。
⑤、⑥、⑦接至电机前端测速发电机上U、V、W。
先检查接线是否正确，确认后启动电机，再接通控制器电源，指示灯亮旋动调速旋钮，此时转速表上读数逐渐上升，根据需要转速稳定下来。
关机先把调速旋钮调回零位，关掉控制器电源（注意：必须关掉电源，以免损坏），再关掉电机。
5、调整与试运行转速表指示值校正。
顺时针方向转动给定电位器RP1于任意位置，用机械转速或其它仪表检查调速电机的实际转速，若实际转速与转速表指示值不一致，调速校表电位器RP3。
顺时针方向转动给定电位器RP1至最大，调节反馈电位器RP2，使转速电机铭牌所标上限转速一致。
（一般1200转/分~1320转/分）6、维护及修理周围环境保持清洁，防止油污水份及潮气进入控制器内部，如发现印刷电路板插脚沾污，则须及时用酒精擦洗，以免接触不良，影响工作。
在停放时间较长或必要时，应测量控制器的绝缘电阻，阻值不低于1兆欧。
故障原因及修理。
jd1a40调速器JD1A型电动机电磁调速控制器原理及检修
jd1a40调速器 JD1A型电动机电磁调速控制器原理及检修甘肃杨华常用的控制器有ZLK、ZJK、JZT、JDlA 等系列产品，它们的原理结构大同小异，故障情节彼此相通。
本文以JDlA 型为例，对控制系统的故障检修进行剖析。
电路见附图所示。
一、工作原理1.主电路采用无变压器带续流二极管V4 的半波可控硅整流电路，移相和触发环节采用同步电压为锯齿波的晶体管的触发电路。
移相范围小于180。
，控制电压和移相角之间基本上是线性关系。
触发脉冲功率不大，适用于小功率可控整流电路。
2.锯齿波形成来自同步变压器的4.8V，正弦电压为正半周时，经V10 半波整流后对C6 充电，因V10 正向电阻很小，故C6 上的电压基本上与同步电压一样迅速上升；当同步电压由顶峰开始下降时，电容C6 两端电压大于同步电压，V10 截止。
于是电容C6 通过R6 放电，由于C6 和R6 都较大，放电很慢，一直到下一个周期同步电压大于C6 电压后，C6 又重新充电，因而C6、R6 两端形成锯齿波电压。
3.控制电压是由给定电压与反馈电压比较(相减)后输入晶体管V2 进行放大，在V2 的集电极负载电阻R4 上得到放大的控制信号UFE 输入触发器。
4.同步锯齿波电压UCH 与控制电压UFE 合成后，加于V1 的基极(A 点)，当锯齿波同步电压高QAC220 于控制电压时(UGH>UFE)，V1 截止。
当同步锯齿波电压低于控制电压时，V1 导通，因而有一个集电极电流通过脉冲变压器T2 的一次侧绕组，二次侧绕组输出一个正触发脉冲。
调节RPl 增加给定电压，即增加控制电压UFE，因而触发器输出脉冲前移，可控硅导通角增大，离合器的励磁电压增加，速度上升；反之速度下降，即达到了调速目的。
5.速度反馈的作用。
当离合器的负载增加，其转速下降，因而反馈的直流信号也随之减少。
这样，给定电压与反馈信号之差增大，也就是V2 输入信号增加，结果使离合器的励磁电压自动增加而保持转速近似不变，这就增加了电动机机械特性的硬度。
电磁调速器的操作方法
电磁调速器的操作方法
电磁调速器是一种用于调节电机转速的设备，可以根据需要改变电机的负载和转速。
以下是电磁调速器的一般操作方法：
1. 开启电源：将电磁调速器连接到电源上，并打开电源开关。
2. 设定转速：根据需要，设定电机的目标转速。
通常可以通过旋钮、按钮或数字显示屏来设置。
3. 启动电机：按下启动按钮或旋转旋钮以启动电机。
4. 监测转速：使用转速计等仪器监测电机的实际转速，并与设定的目标转速进行比较。
5. 调节输出：如果实际转速与目标转速不匹配，可以使用调节装置，如增加或减少输出电流或电压来调节电机的转速。
6. 停止电机：当达到所需的转速时，可以按下停止按钮或旋转旋钮来停止电机运行。
7. 关闭电源：在使用完毕后，应关闭电源开关以断开电磁调速器与电源的连接。
需要注意的是，不同型号和品牌的电磁调速器可能略有不同的操作方法，请根据使用说明书进行正确的操作。
同时，使用电磁调速器时应注意安全，避免触电和其他危险。
电磁调速器使用方法及注意事项
电磁调速器使用方法及注意事项
一、电磁调速器的概述
电磁调速器是一种常见的电机调速装置，通过控制电磁场的强弱来实现电机的转速调节。
其结构简单，使用方便，被广泛应用于各种机械设备和工业生产中。
二、电磁调速器的使用方法
1. 安装调速器：，将电磁调速器正确安装在电动机上，并确保调速器与电动机之间连接良好。
2. 连接电源：将电磁调速器的电源线正确接入电源插座，并将电源开关打开。
3. 调节转速：通过调节电磁调速器的控制面板上的转速调节旋钮，可以精确地调整电动机的转速。
根据实际需求，逐步调节旋钮，观察并记录电机的转速变化。
4. 稳定输出：当找到合适的转速后，将转速调节旋钮转至相应位置，并将控制面板上的稳定器旋钮调至合适的位置，以保持电机的稳定输出。
三、电磁调速器的注意事项
1. 安全使用：在使用电磁调速器时，要注意自身安全，避免触碰电器部件，以免发生电击事故。
2. 适当负荷：在使用电磁调速器时，应适当控制负载，避免负载过重或过轻，以免对电动机造成损害。
3. 温度控制：长时间使用电磁调速器时，应注意控制电动机的温度，避免过热情况的发生。
4. 定期检查：定期检查电磁调速器的连接线路是否松动，是否存在损坏情况，保持设备的正常运行。
5. 注意保养：电磁调速器需要定期清洁和保养，以确保其正常使用寿命。
以上是关于电磁调速器使用方法及注意事项的介绍，请按照使用说明书和生产厂家的指导进行正确操作，以确保设备的安全运行和长久使用。
JD1IIIA-40电磁调速器工作原理
JD1IIIA-40电磁调速器工作原理JD1 III A-40电磁调速器工作原理JD1IIIA-40电磁调速器是JD1A系列的换代产品，触发电路仍用单结管BT33，可控硅由金封螺栓型改成塑封型，续流二极管也由金封改为塑封。
三极管由3Ax旧型号改用9012。
三端稳压器7809代替原来的8V稳压管稳压电路。
变压器次级输出电压、元件参数和印刷电路板都有较大的变化。
下图是根据实物绘制的电路图。
输出插座与电机插头对接后，220V市电通过插座的（1）、（2）脚供给调速器。
闭合电源开关，电源变压器T1输出的9V使发光二极管点亮，指示电源接通。
设置压敏电阻471是防止误接380V的保护，当误接380V时471击穿短路，熔断保险管FX。
40V 经V4半波整流并通过R3、V11稳压后形成18V直流脉动电压加到触发电路。
脉动电压经R5、R6和V9的c、e极向C2充电。
当C2上端电压达到单结管v10发射极峰点电压时，V10的eb1导通。
因单结管具有负阻特性，eb1之间电流急剧增加，发射极电压随之降低。
eb1之间的导通电流经触发变压器T2后在次级产生一个触发脉冲。
当ve降到谷点后V10失去偏置截止，而新一轮充电又开始。
如此反复就产生一连串触发脉冲。
触发可控硅V12导通，通过输出连线使接在（3）、（4）脚的离合器电磁线圈产生磁场，离合器的耦合使负载设备被电动机驱动。
D1是并联在电磁线圈两端的续流二极管，为可控硅在截止时电磁线圈产生的感生电动势提供放电通路。
一是维持了电磁线圈中电流的连续性，二是防止反电势对可控硅的击穿危害。
R1、c1组成浪涌吸收电路，也为可控硅提供保护。
电源变压器输出的15V经整流滤波后由7809输出稳压9V，通过转速调整电位器和R8、R6送到V9发射极。
由滑差电机内部的测速发电机产生的三相交流电通过插座（5）、（6）、（7）脚到电路板，整流滤波后经R7、反馈电位器、VB提供给V9基极。
这两组电压共地，分别加在发射极和基极，共同构成V9的偏置电路。
人民电器 JD系列电磁调速电动机控制装置 产品说明书
□ 海拔：1000□ 周围坏境温度：-5 ℃~40 ℃;□ 湿度：相对湿度不超过90%(20 ℃以下时);□ 振动频率范围为10Hz~150Hz 时，其最大振动加速度不超过0.5g ；□ 电网电压幅值波动≤10%额定值时，保证额定使用；□ 周围介质没有尘埃和能腐蚀金属和破坏绝缘的气体。
海拔不超过米；□ 操作方便，广泛应用于轻工、造纸、食品等领域，技术数据见表、表。
□ JD1B 稳速等功能，JD2B 是在JD1B 的基础上采用数字转速表使转速更加直观和精确， 表3、表4。
□ JD1C 系信号控制精密型调速器，前置放大器采用运算集成电路和专用可控硅控制电路，具 有稳速、抗干扰能力强等优点。
□ ZS1A 系列直流调速装置是采用半控模块和集成元件制造的新型调速装置,它与同类分立元件 制造的调速装置相比,具有结构紧凑、接线简单、体积小、重量轻、性能可靠等优点，可用 于Z2/Z3/Z4功率为0.4~4KW 的直流电动机作恒转矩无级调速。
JD1A JD2A 12系指针式手动调节精密型，采用专用可控硅控制电路和运算放大器，具有调节平稳和技术数据见系普通型指针式手动操作调节，系普通型手动操作调节数字显示，具有显示直观JD1广的节能产品，用于电磁调速电动机的速度控制，实现恒转距无级调速，当负载为风机或泵类时，有明显的节点效果。
、、、、等系列电磁调速电动机控制装置,系列电磁调速异步电动机激磁功率而进行调速的装置，装置采用速度控制方式达到自动稳定转速的目的，并从而提高了调速电动机的速度变化率，同时通过操作指令电位器对调速电动机实现宽范围无级调速，并广泛应用于食品加工，冶金，造纸，轻工等领域。
产品符合：GB/T 14048.6标准。
系列电磁调速电动机控制装置是机械电子工业部全国联合设计产品，是国家第十批联合推JD1A JD2A JD1B JD2B JD6A YCT 正常工作条件技术数据及性能产品概述选型指南310注：在大于8A 小于12A 时，其工作时间不大于30分钟表4□ JD6A 调速。
电磁调速器使用方法及注意事项
电磁调速器使用方法及注意事项电磁调速器使用方法及注意事项第一章介绍电磁调速器是一种常见的工业控制设备，广泛应用于各种机械设备中。
它能通过调节电磁铁的电流来控制电机的转速，实现精确的调速效果。
本文档将详细介绍电磁调速器的使用方法及注意事项。
第二章安装与连接1.安装：选择合适的安装位置，确保电磁调速器与电机之间有足够的空间，以保证散热和通风。
安装时注意保持调速器的水平放置，避免过度倾斜或挤压。
2.连接：根据电磁调速器和电机的接线图，正确连接各个终端。
注意使用合适的电缆和绝缘套管，确保电路连接可靠。
第三章参数设置1.输入电流设置：根据实际需要和电机的额定电流来设置输入电流的大小。
注意不要超过电磁调速器的额定电流，以免损坏设备。
2.转速设置：根据工作需求来设置所需的转速。
一般可以通过调整调速器上的转速旋钮或使用外部调速信号来实现。
第四章运行与调试1.启动前检查：在正式启动之前，确保电磁调速器的接线正确、无松动和短路，并检查电源和调速器的工作状态。
2.启动：打开电源，按下启动按钮，电机应该缓慢启动并逐渐达到设定的转速。
如果启动过程中出现异常，应立即停止并检查故障。
3.调试：在电机运行时，可以根据实际需要进行调速和调节。
注意逐步调整，避免过快或过大的调节，以免对设备产生不利影响。
第五章注意事项1.温度控制：电磁调速器在工作过程中会产生热量，应确保散热良好，避免过热。
在高温环境下工作时，还需注意降低电磁调速器的额定电流，以避免过载。
2.环境条件：电磁调速器应在干燥、无腐蚀性气体和良好的通风条件下工作，以保证其正常运行。
3.维护保养：定期对电磁调速器进行检查和维护，确保各部件的正常运行。
特别注意电磁铁的清洁和检查，防止灰尘和异物进入影响其工作。
4.使用限制：电磁调速器的使用范围和额定参数应符合实际要求，不可超过其额定电流、功率等限制。
在特殊环境或特殊负载下使用时，应选择合适的型号和配置。
第六章附件本文档附带以下附件：1.电磁调速器的接线图2.电磁调速器的外观尺寸图第七章法律名词及注释1.电磁调速器（Electromagnetic Speed Controller）：一种能通过调节电磁铁的电流来控制电机转速的设备。
电磁调速电机控制器
电磁调速电机控制器引言电磁调速电机控制器是一种用于控制电磁调速电机运行的装置。
电磁调速电机是一种常见的电动机类型，其运行速度可以通过调整电磁铁的励磁电流来调节。
而电磁调速电机控制器则是通过对电磁铁励磁电流的精确控制，实现对电机运行速度的精确控制。
控制原理电磁调速电机控制器的控制原理基于电磁调速电机的工作原理。
电磁调速电机是由电磁铁和转子组成的，根据电磁铁的励磁电流大小决定电机的运行速度。
电磁调速电机控制器通过对电磁铁励磁电流的控制，实现对电机运行速度的控制。
电磁调速电机控制器中的控制电路主要包括电流检测电路、比例-积分-微分（PID）控制器和功率放大器。
电流检测电路用于实时监测电机电流大小，将其反馈给PID控制器。
PID控制器根据电流反馈信号和设定速度信号，计算出合适的励磁电流值，并将结果发送给功率放大器。
功率放大器接收PID控制器的输出信号，并将其放大后送给电磁铁，从而控制电机的运行速度。
控制策略电磁调速电机控制器可以采用不同的控制策略来实现对电机运行速度的控制。
常见的控制策略包括开环控制和闭环控制。
开环控制开环控制是最简单的电磁调速电机控制策略，也是最基本的控制策略。
在开环控制中，电机的速度设定值直接输入给PID控制器，PID控制器根据速度设定值计算出相应的励磁电流值，并将结果发送给功率放大器。
开环控制没有反馈环路，无法实时监测电机的运行状态，控制精度较低。
闭环控制闭环控制是一种更高级的电磁调速电机控制策略，通过引入反馈环路来实现对电机运行速度的精确控制。
在闭环控制中，电流检测电路实时监测电机的电流大小，并将其反馈给PID控制器。
PID控制器根据电流反馈信号和速度设定值计算出合适的励磁电流值，并将结果发送给功率放大器。
闭环控制可以实时监测和调整电机的运行状态，提高控制精度。
应用领域电磁调速电机控制器广泛应用于各个领域，包括工业自动化、交通运输、家用电器等。
在工业自动化领域，电磁调速电机控制器常用于控制生产线传送带、机械臂等设备的运行速度。
XK-JD1A型机电一体化控制实训台实验指导书
XK-JD1A型机电一体化控制实训台实验指导书山东星科教育设备集团电话：（0531）88881298第一章系统认识 (2)实验一 XK-JD1A型机电一体化控制实训台认识 (2)实验二三菱FX2N系列PLC认识实验 (7)实验三三菱FX系列PLC编程软件的使用 (10)第二章 PLC基本指令实训 (20)实验一布尔指令训练 (20)实验二定时指令训练 (22)实验三计数指令训练 (24)实验四传送指令训练 (26)实验五数据移位指令训练 (28)实验六算术运算指令训练 (30)实验七逻辑指令训练 (32)实验八步进指令训练 (34)第三章变频器实训 (37)实验一三菱FR-E540变频器的认识实验 (37)实验二变频器点动运行实验 (40)实验三外控电位器控制变频器输出频率 (41)实验四模拟电压控制变频器输出频率 (42)实验五模拟量输出检测 (43)实验六变频器多段频率输出 (44)第四章项目实训 (45)实验一供料机构控制项目 (45)实验二气动机械手控制项目 (46)实验三物料分拣控制项目 (48)实验四机电一体化综合实训项目 (49)·1·XK-JD1A型机电一体化控制实训台实验指导书山东星科教育设备集团电话：（0531）88881298第一章系统认识实验一 XK-JD1A型机电一体化控制实训台认识一、实验目的1、了解XK-JD1A型机电一体化控制实训台的接线。
2、了解XK-JD1A型机电一体化控制实训台的使用。
二、实验设备三、实验内容1、实训台电源部分接线实训台采用三相四（五）线制电源供电，具有接地保护、漏电保护、急停按钮等保护措施，保证整个实训过程的安全可靠，提供三相五线交流电源输出。
L1L2L3N图1.1.1 电源部分接线图2、信号源部分接线实训台提供4～20mA可调电流源，1.35～30V可调电压源，DC24V直流电压源（置于按钮指示灯挂箱上）等信号源。
·2·XK-JD1A 型机电一体化控制实训台实验指导书 山东星科教育设备集团 电话：（0531）88881298·3·可调电压源可调电流源虚拟现实接口板图1.1.2 信号源部分接线图3、PLC 挂箱接线Y1Y2Y3COM2Y4Y5COM1Y0Y6Y7COM3Y10Y11Y12Y13COM4Y14Y15Y16Y17Y20Y21Y22Y23Y24Y25Y26Y27COM5图1.1.3 PLC 挂箱接线图XK-JD1A 型机电一体化控制实训台实验指导书 山东星科教育设备集团 电话：（0531）88881298·4·4、变频器挂箱接线SEFU RUN CB A STF PC U L2三相交流电源输入L3L2U V WFR-E540L1L1L3RH RM RL MRS RES 1010254254SD V WCB A RUN SEFU AM AMSTFRHRMRLMRSRESSDPCSTP STP图1.1.4 变频器挂箱接线图5、按钮指示灯挂箱接线图1.1.5 按钮指示灯挂箱接线图XK-JD1A 型机电一体化控制实训台实验指导书 山东星科教育设备集团 电话：（0531）88881298·5·6、接口单元接线A J 19A J 18A J 17A J 16A J 15A J 14A J 13A J 12A J 11A J 10A J 9A J 8A J 7A J 6A J 5A J 4A J 3A J 2A J 1C J 4C J 3C J 2C J 1B J 4B J 3B J 2B J 1O 16O 17-24O 16-24O 16-0O 15O 15-0O 14-O 15-24O 13-O 14+O 12-O 13+O 11-O 12+O 10O 11+O 10-24O 10-0O 9-O 9+O 8-O 8+O 7-O 7+O 6-O 6+O 5-O 5+O 4-O 4+O 3O 3-0O 3-24O 2O 2-0O 2-24O 1-O 11+O 2O 24-O 24+O 23-O 23+O 22-O 22+I 23-I 23+I 22-I 22+I 21-I 21+O 17O 17-0为推料二电容式接近传感器O 16为推料一电感式接近传感器O 15为推料二气缸缩回磁性传感器O 14为推料二气缸伸出磁性传感器O 13为推料一气缸缩回磁性传感器O 12为推料一气缸伸出磁性传感器O 11为物料检测接近开关O 10为物料提升气缸下限位磁性传感器O 9为物料提升气缸上限位磁性传感器O 8为手抓提升气缸下限位磁性传感器O 7为手抓提升气缸上限位磁性传感器O 6为手臂气缸缩回限位磁性传感器O 5为手臂气缸伸出限位磁性传感器O 4为手臂旋转右限位接近开关O 3为手臂旋转左限位接近开关O 17为传动带入料检测光电传感器O 2J 11J 10J 9J 8J 7J 6J 5J 4J 3J 2J 1B J 15I 20-I 20+O 21-O 21+O 20J 15J 14J 13I 15+为物料驱动电动机I 15J 12B J 14B J 13B J 12B J 11B J 10B J 9B J 8B J 7B J 6B J 5I 15-I 14+I 14-I 13+I 13-I 12+I 12-J 16I 11+I 11-I 10+I 10-I 9-I 9+I 8-I 8+I 7-I 7+I 6-I 6+I 5-I 5+I 4-I 4+I 1-0I 1-24I 1-24I 2I 1I 19+I 19-I 3-I 3+I 18+I 18-I 17+I 17-I 16+I 16-O 20-0O 20-24O 19-O 19+O 18-O 18+I 24-I 24+为驱动提升物料上升单向电控阀I 14为驱动手臂缩回双向电控阀I 13为驱动手臂伸出双向电控阀I 12为驱动手抓下降双向电控阀I 11为驱动手抓提升双向电控阀I 10为驱动手臂右转双向电控阀I 9为驱动手臂左转双向电控阀I 8为驱动推料一缩回双向电控阀I 7为驱动推料一伸出双向电控阀I 6为驱动推料二缩回双向电控阀I 5为驱动推料二伸出双向电控阀I 4为驱动手抓单向电控阀I 3为警示灯红灯I 1为警示灯绿灯I 2为变频器起停I 18为驱动推料三缩回双向电控阀I 17为驱动推料三伸出双向电控阀I 16为推料三检测传感器O 20为推料三气缸缩回磁性传感器O 19为推料三气缸伸出磁性传感器O 18O 1为手抓磁性传感器O 1+图1.1.6 接口单元接线图XK-JD1A 型机电一体化控制实训台实验指导书 山东星科教育设备集团 电话：（0531）88881298·6·7、转接单元接线123456789101112131415161718192021222324252627282930313233343536111213141516171819202122232425262728293031323334353612345678910驱动启动指示灯红驱动停止警示灯绿指示灯信号公共端指示灯电源正指示灯电源负驱动手抓单向电控阀 1驱动推料二伸出双向电控阀驱动手抓单向电控阀 2驱动推料二伸出双向电控阀2驱动推料二缩回双向电控阀驱动推料二缩回双向电控阀2驱动推料一伸出双向电控阀驱动推料一伸出双向电控阀2驱动推料一缩回双向电控阀驱动推料一缩回双向电控阀2驱动手臂左转双向电控阀1驱动手臂左转双向电控阀2驱动手臂右转双向电控阀1驱动手臂右转双向电控阀2驱动手抓提升双向电控阀 1驱动手抓提升双向电控阀 2驱动手抓下降双向电控阀 1驱动手抓下降双向电控阀 2驱动手臂伸出双向电控阀1驱动手臂伸出双向电控阀2驱动手臂缩回双向电控阀1驱动手臂缩回双向电控阀2驱动提升物料上升单向电控阀1驱动提升物料上升单向电控阀2物料驱动电动机正物料驱动电动机负3737手抓磁性传感器正383940手抓磁性传感器负383940手臂旋转左限位接近开关传感器正手臂旋转左限位接近开关传感器负5657585960616263646566676869707172737475767778798041424344454647484950515253545560616263646566676869707172737475767778798056575859495051525354554142434445464748手臂旋转左限位接近开关传感器输出手臂旋转右限位接近开关传感器正手臂旋转右限位接近开关传感器负手臂旋转右限位接近开关传感器输出手臂气缸伸出限位磁性传感器正手臂气缸伸出限位磁性传感器负手臂气缸缩回限位磁性传感器正手臂气缸缩回限位磁性传感器负手抓提升气缸上限位磁性传感器正手抓提升气缸上限位磁性传感器负手抓提升气缸下限位磁性传感器正手抓提升气缸下限位磁性传感器负物料提升气缸上限位磁性传感器正物料提升气缸上限位磁性传感器负物料提升气缸下限位磁性传感器正物料提升气缸下限位磁性传感器负物料检测光电传感器正物料检测光电传感器负物料检测光电传感器输出推料一气缸伸出磁性传感器正推料一气缸伸出磁性传感器负推料一气缸缩回磁性传感器正推料一气缸缩回磁性传感器负推料二气缸伸出磁性传感器正推料二气缸伸出磁性传感器负推料二气缸缩回磁性传感器正推料二气缸缩回磁性传感器负推料一电感式接近传感器正推料一电感式接近传感器负推料一电感式接近传感器输出推料二电容式接近传感器正推料二电容式接近传感器负推料二电容式接近传感器输出传动带入料检测光电传感器正传动带入料检测光电传感器负传动带入料检测光电传感器输出接线端子插孔8182838481828384电机P E U V W858687888990919293949596979899100101102103104105106107108109110111112113114115101102103104105106107108109110111112113114115858687888990919293949596979899100I 20+I 20-I 21+I 21-I 22+I 22-I 23+I 23-I 24+I 24-I 19+I 19-O 18+O 18-O 19+O 19-O 20-24O 20-0O 20O 21+O 21-134135136137138139140141142143144117118119120121122123124117118119120121122123124116116145146147148149150151152O 22+O 22-O 23+O 23-O 24+O 24-驱动推料三伸出双向电控阀1驱动推料三伸出双向电控阀2驱动推料三缩回双向电控阀1驱动推料三缩回双向电控阀2变频器启停正变频器起停负126127128129130131125126127128129130131125139140141142143144145146147148149150151152132133134135136137138压线端子插孔推料三气缸伸出磁性传感器正推料三气缸伸出磁性传感器负推料三气缸缩回磁性传感器正推料三气缸缩回磁性传感器负推料三接近传感器正推料三接近传感器负推料三接近传感器输出132133图1.1.7转接单元接线图XK-JD1A 型机电一体化控制实训台实验指导书 山东星科教育设备集团 电话：（0531）88881298·7·实验二 三菱FX2N 系列PLC 认识实验一、实验目的学习三菱FX2N 系列PLC 的使用。
JD1A型电磁调速控制系统的故障诊断与维修共6页
JD1A型电磁调速控制系统的故障诊断与维修电磁调速电动机又叫滑差电动机，是一种可以平滑调速的交流电动机。
它由三相笼型电动机和电磁转差离合器组成。
该调速控制器由主电路、励磁电路、给定电压电路、速度负反馈电路、比较放大电路、触发电路几个主要部分组成，通过各电路的配合工作，改变晶闸管导通角的大小来改变励磁线圈的电流，从而实现调速的目的。
适用于化工、纺织、服装加工等行业。
1JD1A型电磁调速控制系统1.1控制系统原理框图控制系统原理如图1所示。
电磁调速控制系统将给定的电压与检测元件反馈的电压通过比较得出差值，再由放大电路放大这个值，然后送至触发电路中，输出一个电压波形，最终达到调节电动机输出转速的目的。
1.2电路各组成部分作用①主电路：主电路由接触器KM控制电动机M的起动和停止，热继电器FR作电动机M的过载保护。
②励磁电路：励磁电路由晶闸管KZ半波整流给励磁绕组提供励磁电流。
压敏电阻Ｒy用于电源侧过压保护，Ｒ9、C9用于晶闸管KZ的过压保护，GZ为续流二极管。
③给定电压电路：给定电压由电源变压器TB取得～50V电压信号，经BZ01整流，RC型滤波和稳压电路后，由电位器W2输出给定电压ug。
C1、R1、C2为RC 型滤波器，WD1、WD2为稳压二极管，W2为给定电压调节电位器。
④速度负反馈电路：测速发电机G在电动机M的拖动下，输出随转速变化的交流电压，经三相桥式整流器DZ1~DZ6整流和电容C3滤波后，由电位器W3输出速度负反馈电压uf。
W3为速度负反馈调节电位器，W5为转速表校正电位器。
⑤比较放大电路：从变压器TB取得～7.3V电压，经BZ02整流,电容C5滤波后，向晶体管BG2供电。
ug和uf两信号比较后得到偏差电压△U （△U=ug－uf），再由三极管BG2进行放大，在BG2的负载电阻R6上得到放大的控制信号，此控制信号加到BG1的输入回路中，对电容C7充电，使C7两端得到电压Uc7。
BZ7、BZ8、BZ9为正、反限幅二极管，限制加到BG1的基极和发射极间的偏压，防止BG1损坏；W1用于调节BG2的静态工作点，从而改变放大电路的灵敏度。
2.JD1A型计算机联锁电务维修系统操作手册(v3.3)
JD1A型计算机联锁电务维修系统操作手册(VERSION 3.3)北京交大微联科技有限公司2007年10月第一章系统功能概述 (1)一、系统主界面 (1)二、系统菜单条(操作域) (3)第二章信息查询功能 (4)一、值班员按钮记录 (4)二、联锁系统故障记录 (6)三、信息提示 (7)四、联锁采集/驱动信息表 (9)五、查看报警信息 (10)第三章系统显示功能 (12)二、输出驱动回读机箱面板显示 (13)三、系统网络结构图显示 (15)四、显示车站站场图形 (17)1、显示主机站场图形 (17)2、显示A机站场图形 (18)3、显示B机站场图形 (18)4、显示A/B机站场图形 (18)5、显示文字功能 (19)6、显示左、右屏图形 (19)7、显示全场图形 (20)第四章信息再现功能 (21)一、信息的记录 (21)二、打开再现文件 (22)三、开始再现作业 (23)四、暂停、停止、结束再现作业 (23)五、滚动条的利用 (23)第五章其它功能 (24)一、部标2000型微机监测功能 (24)二、调监、监测配合功能 (25)三、系统状态显示功能 (25)四、关机功能 (26)五、运行仿真系统功能 (26)关键词：1、站场图：用于描述站场平面图的计算机图形。
它基本与信号布置平面图相似。
2、菜单条：在《JD1A型计算机联锁电务维修系统》软件中，用户在界面中通过鼠标左键点击菜单执行相应的功能操作。
菜单包括一些菜单项和每个菜单项下面的子菜单。
3、工具条：在《JD1A型计算机联锁电务维修系统》软件中，为简化操作，将一些常用的菜单功能放在工具条中，通过鼠标左键点击工具条中的按钮，就可以快捷地执行相应的功能。
4、操作表示机：在JD1A型计算机联锁系统中，操作表示机接收值班员的操作，实时显示站场图形，也叫上位机，分A、B机两套系统。
5、联锁机：在JD1A型计算机联锁系统中，联锁机采集现场信息，进行联锁运算，输出驱动控制，联锁机也叫下位机，分A、B机两套系统。
