灯具安装大样图3
灯具安装接线技术要求交底08.13(1)

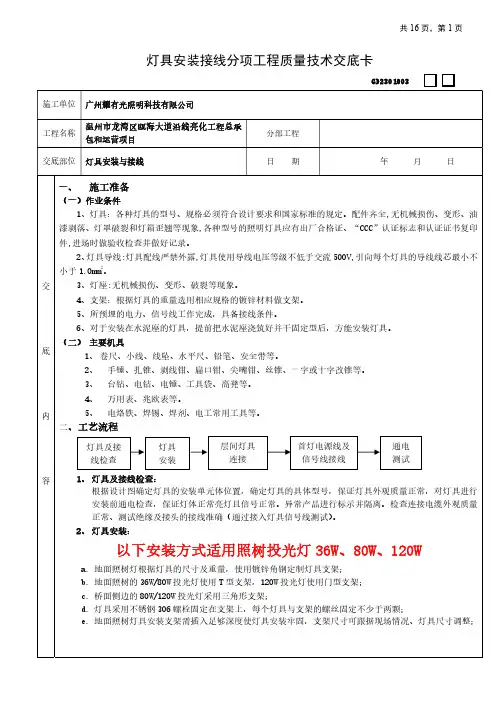

灯具安装接线分项工程质量技术交底卡GD2301003T型支架（36W/80W） 门型支架（120W）三角形支架（80W/120W）灯具接线： 接线节点图：带控投光灯线色定义表：灯具线色 电缆线色 网线线色 线色定义 棕色(1.0mm²) 红 火线蓝色(1.0mm²) 蓝 零线地线信号正（A）信号负（B）写地址线信号地线b.对接点位置连接稳固后□必须镀锡。
然后先用电工绝缘胶布缠绕牢固，再用防水胶布缠绕处理，最后外包绝缘胶布缠绕线束。
c.供电回路和信号回路严格按照图纸划分，电力采用T接形式，信号采用级联形式，信号级联数量不超过90套RGBW灯具。
灯具接线示意： 灯具接线节点图：腰鼓灯线色定义表：灯具线色 电缆线色 网线线色 线色定义火线零线地线信号正（A）橙白 信号负（B）写地址线b.对接点位置连接稳固后□必须镀锡。
然后先用电工绝缘胶布缠绕牢固，再用防水胶布缠绕处理，最后外包绝缘胶布缠绕线束。
c.供电回路和信号回路严格按照图纸划分，电力采用T接形式，信号采用级联形式，信号级联数量不超过灯具接线示意： 灯具连接节点图：b.每个开关电源连接10套24W RGBW洗墙灯，首灯用五芯带接头接驳线，只输入信号，第五支灯具和第六支灯具中间用T型三通接头输入DC24V电压，第十支灯具与第十一灯具用直通连接线连接，直通信号不通电源，第十五支灯具与第十六支灯具中间用T型三通接头输入DC24V电压，以此类推。
T型三通接驳线直通连接线低压投光灯线色定义表：灯具线色 电缆线色 网线线色 线色定义 红(1.0mm²) 棕 正极（+）对接点位置连接稳固后□必须镀锡。
然后先用电工绝缘胶布缠绕牢固，再用防水胶布缠绕处理，最后外包绝缘胶布缠绕线束。
c.接线时，防水接头对接，一定要拧紧防水接头，并用防水胶布缠绕，再用电工胶布强化。
防水接头及靠2CM线的位置全包住。
d．每个回路最后的灯具出线端，必须接上带120欧电阻的堵头。
某地道路照明电气设计施工全套图纸
图集·常用灯具安装
本资料限内部使用，严禁用于商业。
引用于 中国建筑标准设计研究院《常用灯具安装 96D702-2》 2009年4月第一版 中国计划出版社
本资料限内部使用，严禁用于商业。
引用于 中国建筑标准设计研究院《常用灯具安装 96D702-2》 2009年4月第一版 中国计划出版社
本资料限内部使用，严禁用于商业。
本资料限内部使用，严禁用于商业。
引用于 中国建筑标准设计研究院《常用灯具安装 96D702-2》 2009年4月第一版 中国计划出版社
本资料限内部使用，严禁用于商业。
引用于 中国建筑标准设计研究院《常用灯具安装 96D702-2》 2009年4月第一版 中国计划出版社
本资料限内部使用，严禁用于商业。
本资料限内部使用，严禁用于商业。
引用于 中国建筑标准设计研究院《常用灯具安装 96D702-2》 2009年4月第一版 中国计划出版社
本资料限内部使用，严禁用于商业。
引用于 中国建筑标准设计研究院《常用灯具安装 96D702-2》 2009年4月第一版 中国计划出版社
本资料限内部使用，严禁用于商业。
本资料限内部使用，严禁用于商业。
引用于 中国建筑标准设计研究院《常用灯具安装 96D702-2》 2009年4月第一版 中国计划出版社
本资料限内部使用，严禁用于商业。
引用于 中国建筑标准设计研究院《常用灯具安装 96D702-2》 2009年4月第一版 中国计划出版社
本资料限内部使用，严禁用于商业。
引用于 中国建筑标准设计研究院《常用灯具安装 96D702-2》 2009年4月第一版 中国计划出版社
本资料限内部使用，严禁用于商业。
引用于 中国建筑标准设计研究院《常用灯具安装 96D702-2》 2009年4月第一版 中国计划出版社
地面嵌入式灯安装示意图
104系列地面嵌入式灯安装指导Ver2.0一、预埋灯具安装方式：第一步：将塑制86接线盒（不可用金属的）与电线套管连接，因86接线盒高度约为55mm,又因为灯体预埋件高度为45mm,(见附图五)。
在非底层：当楼板顶部距地面砖顶部≥103mm时，盒顶距地面砖上部应≥45mm（见附图一）；当楼板顶部距地面砖顶部≤103mm时，应根据情况削去86接线盒高度或不用86接线盒以保证地面标志的正常安装。
在最底层则按(附图一)施工即可。
一块地砖的面积地砖面标高≥45mm86型接线盒电线套管挖出的基坑混凝土层（附图一86接线盒与电线套管安装方式）第二步：用（107胶+425＃水浆+砂浆）填充接线盒周围填充至接线盒的一半。
将塑料底座预埋件放在接线盒上方，要使塑料预埋件底座与周边的地面砖上沿齐平或可略低（2mm以内），并将加固用的M3×20mm的自攻钉加固在塑料底座预埋件上（可在小孔处）,在预埋件周围埋入（107胶+425＃水浆+砂浆）填实。
（见附图二）（附图二 86接线盒与灯具底座预埋）第三步：铺设地面砖时先空开安装地面砖那一格将周围地面砖铺好，并在安装地面砖上预留灯具底座孔,即开孔（Ф242～244mm）。
铺设安装地面砖时下部用水泥填实。
（见附图三）第四步：用密封胶将接线盒与线管接口处用密封胶封住，以防水汽侵入。
清理塑料等杂质，清理铸铝灯体，在预埋件内沿涂上防水胶，然后将灯体放入塑料预埋件上再用自攻钉将铸铝灯体跟预埋件在4个孔内进行加固。
使灯体上沿跟预埋件上沿齐平。
涂防水胶铸铝灯体塑料底座预埋件(灯体与预埋件间隙放大图)第五步：将（凹形硅胶圈+钢化玻璃面板+电路板组件）放入铸铝灯座，同时将地面标志的线与接线盒中的线接好，然后将接头封好，做防水处理。
将指示箭头调整到疏散方向，此时硅胶圈上面应高于地面砖1-2mm。
第六步:安装不锈钢圈，在不锈钢圈与地面砖之间做防水处理（涂防水胶进行密封）。
并且在安装灯具时应将灯芯上的序列号标注到图纸上。
6、线、管、槽、灯具安装技术交底版本(1)(1)
技术交底a线、管、槽、灯具安装技术交底单位：北京良业环境技术股份有限公司2019年3月8 日编号：第4 页施工队伍：3.铝合金线槽立面使用说明：MR25*20线槽可使用于:2根及以下数量RVV2*4敷设，一根YJV-3*4敷设；1~3根控制网线；MR50*25线槽可使用于:2根~3根RVV2*4或YJV-3*4线缆；4~6根控制网线；MR50*50线槽可使用于:4根~6根RVV2*4或YJV-3*4线缆；7~12根控制网线；MR100*50线槽可适用于：7根~10根RVV2*4或YJV-3*4线缆；13~25根控制网线；4.线槽安装要求：（1）桥架敷设时应遵循如下规定：1）电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。
2）电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。
3）电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定。
4）电缆桥架在穿过墙及楼板时,应采取防火隔离措施。
5）电缆或导线在桥架内不应有接线头,接线头应设置在接线盒内。
（2）桥架支撑件安装1）自制支架与吊架所用扁铁规格不应小于30mm×3mm,角钢规格不小于25×25×3mm,圆钢不小于φ8。
自制吊支架必须按设计要求进行防腐处理。
2）支架与吊架在安装时应挂线或弹线找直,用水平尺找平,以保证安装后横平竖直。
单位：北京良业环境技术股份有限公司2019 年月日编号：线、管、槽、灯具安装技术交底线、管、槽、灯具安装技术交底2.定制点光源PEH3 3W DC24V 1米4个点RGBW 注意事项和描述：1）、定制灯具以1.8W DC24V 1米8个点4000K进行生产。
2）、低压线缆中间接入，以单边供电10米（2串）进行计算，每个开关电源可带4串（80个灯）共240W ，中间T接头供电；3）、2*4MM²控制在40-65米以内。
4）、2*6MM²控制在65-85米以内。
灯具安装施工方案
灯具安装施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 材料准备 (5)2.2 人员预备 (5)2.3 工具设备 (6)三、灯具安装 (7)3.1 灯具开箱检查 (8)3.2 安装位置确定 (9)3.3 安装方式选择 (9)3.4 灯具固定 (10)3.5 灯具接线 (11)3.6 灯具调试 (12)四、系统调试与验收 (14)4.1 系统调试 (15)4.2 系统验收 (16)五、后期维护与管理 (17)5.1 日常维护 (18)5.2 故障处理 (18)5.3 定期检查 (20)六、安全注意事项 (21)七、环境保护与文明施工 (22)一、前言本灯具安装施工方案旨在确保灯具安装工程的顺利进行，确保安装质量符合设计要求和相关标准规范。
本方案涵盖了灯具安装的全过程，包括准备工作、安装步骤、质量控制等方面，旨在提供一个全面、详细、实用的指导方案。
本方案适用于各类灯具的安装施工，包括但不限于室内照明灯具、室外景观灯具等。
在制定和实施本方案时，我们充分考虑到安全性、可行性、经济性等方面的要求，力求在保证质量的前提下，提高施工效率，降低施工成本。
通过本方案的实施，我们将确保灯具安装工程的顺利进行，为项目的整体质量和进度提供有力保障。
1.1 编制依据1国家相关法律法规：包括但不限于《中华人民共和国建筑法》、《建设工程质量管理条例》、《建筑设计规范》、《住宅装饰装修工程施工规范》等。
2行业标准：如《建筑照明设计标准》、《灯具安装工程技术规程》等。
3地方标准：各地区可能根据当地实际情况制定相应的实施细则和标准。
4项目合同及设计文件：包括与业主签订的合同、设计图纸、施工图等。
5施工单位的内部管理文件：如《施工组织设计》、《施工技术交底记录》等。
6其他相关资料：如国家及地方发布的关于安全生产、消防、环保等方面的法规、标准等。
1.2 工程概况本项目为某公司办公楼的灯具安装施工工程，位于某市某区。
灯具安装说明图
