户外箱式变电站

户外箱式变电站：箱式变电站是一种将中压开关设备、变压器、低压配电设备按照一定接线方案组合成一体的成套配电设备。

它与常规的土建变电站相比，具有占地面积小、现场安装工作量少、安装周期短、可以自由移动、减少线路损耗、投资少等优点。

因此，在国外得到了广泛应用，而目前在国内，随着城乡电网改造，箱式变电站得到更多用户的认可。

组合（箱式）变电站系三相交流50Hz ，6~12KV 的户内外组合式变配电成套装置。

产品以合理设计手段，使高压开关设备﹑变压器。

低压电器元件有机地组合在一起或几个箱体内。

主要用于:城市的生活小区﹑ 工矿企业﹑ 矿山﹑ 油田﹑ 码头﹑ 机场。

也可以作为各种建设工地的临时性供电设备。

技术要求：箱式变电站一般用于户外，因此在结构上必须采取一系列措施，要防止凝露，否则会引起闪络放电；要防发热，否则轻则引起设备功率下降，重则烧毁设备，要防腐蚀，因为外壳在户外风吹雨淋之下很容易受到腐蚀；要防水，否则雨水进入箱式变电站后，会影响设备正产工作；要防爆炸，主要是从人身安全方面考虑。

由于箱式变电站经常用在生活小区等场所，还要考虑它的外观，增加美学特点，甚至还要对它进行人性化设计，如不能太高，以免影响人们的视线，也不能太低，以免有人爬到变电站顶上，造成危险我厂箱式变电站的特点：(1) 技术先进安全可靠；(2) 自动化程度高；(3) 工厂预制化；(4) 组合方式灵活；(5) 外形美观，易与环境协调；(6) 高压符合GB3906标准(7) 低压符合GB7251.1标准；(8) 占地面积小。

使用条件：★ 海拔不超过1000m★ 周围空气温度上限+40℃ 下限-25℃★ 户外内风速不超过35m/s★ 相对温度日平均值 ≤95%（25 ℃时）月平均值 ≤90%（25 ℃时）★ 无经常性剧烈振动的冲撞★ 没有水灾，爆炸危险和严重污秽，化学腐蚀。

前景箱式变电站自问世以来，发展极为迅速。

现在国外已大量采用箱式变电站，在美国，箱式变电站已占90%所以上。

户外欧式箱变主要设备技术参数明细表

8
电压互感器
江苏科兴
型号：CDW1-2000/3P 2000A M 型失压延时 3S 主要技术参数标准：
9
框架断路器
德力西抽屉式
户外欧式箱变主要设备技术参数明细表
序号
设备名称
规格、技术参数
生产厂家
备注
1
户外欧式箱变外壳
型号：YB27-12 主要技术参数标准： 1.欧变外壳：5100 长*2200 宽*2600 高 2.底座采用 14#国标槽钢及 5#国标角铁焊接而成。 3.除锈烤漆。 4.立柱及顶盖板采用 2.0mm 冷轧板折弯成型后喷户外漆拼装而成。 5.箱变门墙板采用 50mm 的夹芯板制作，其两侧的铁皮厚度是 0.5mm。 6.箱变的安装是通过螺丝，铆钉拼接完成。高压柜： 1、高压进线柜: 600 宽*1000 深*2000 高 2、高压出线柜 1000 宽*1000 深*2000 高 3、高压柜框架采用焊接工艺烤漆，高压门板用 2.0mm 冷轧板制成。
A级
型号：GN30-12D/630A-20KA 主要技术参数标准：
5
下隔离开关
飞瑞电气
型号 VS1-12/T630-25kA 主要技术参数标准：

6
真空断路器
万控集团
操动机构储能电机技术数据：
脱扣器与闭锁电磁铁的技术数据
型号：LZZBJ9-12 主要技术参数标准：
7
电流互感器
江苏科兴
型号：JDZ9-10Q 主要技术参数标准：
斯玛特
彩钢复合板
2
高压柜体
斯玛特
高压
3
低压柜体
低压柜： 1、低压进线、出线、电容：800*600*2000 2、低压柜框架采用焊接工艺烤漆，低压门板用 2.0mm 冷轧板制成。

箱变的工作原理、作用、技术参数、检修安全措施

箱变的工作原理、作用、技术参数及检修安全措施一、箱变的工作原理箱式变电站，简称箱变，是一种将高压开关设备、配电变压器和低压配电装置等组合在一起，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备。

它的工作原理是将外部的高压电通过高压开关设备引入，经过配电变压器降压后，再通过低压配电装置将电能分配给各个用电设备。

具体来说，当高压电进入箱变时，首先通过高压开关设备进行控制和保护，如高压断路器、隔离开关等。

这些设备能够在电路发生异常时迅速切断电源，保护电路和设备的安全。

接着，高压电通过配电变压器降压，将电压降低到适合低压用电设备的水平。

最后，低压配电装置将电能分配给各个用电设备，如电动机、照明设备等。

二、箱变的作用箱变在电力系统中的作用至关重要。

首先，它能够实现电能的转换和分配，将高压电转换为低压电，并分配给各个用电设备，满足人们的生产和生活需求。

其次，箱变具有体积小、结构紧凑、安装方便等优点，适用于城市、乡村、工矿企业等各种环境。

此外，箱变还具有节能环保、安全可靠、维护方便等特点，对提高电力系统的供电质量和可靠性具有重要意义。

三、箱变的技术参数箱变的技术参数包括额定电压、额定容量、短路阻抗、防护等级等。

其中，额定电压是指箱变能够正常工作的电压范围；额定容量是指箱变能够输出的最大功率；短路阻抗是指箱变在短路情况下所呈现的阻抗值，它反映了箱变对短路电流的承受能力；防护等级则是指箱变外壳的防护能力，如防尘、防水等。

此外，根据不同的使用环境和需求，箱变还可以配备各种附加功能，如温度控制、湿度控制、防雷保护等。

这些附加功能能够进一步提高箱变的性能和可靠性，满足用户的多样化需求。

四、箱变的检修安全措施为了确保箱变的安全运行和检修工作的顺利进行，必须采取一系列的安全措施。

首先，在检修前必须对箱变进行停电处理，并验明无电压后方可进行工作。

同时，应悬挂“禁止合闸，有人工作”的标示牌，防止他人误操作导致事故发生。

户外箱式变电站通用技术要求

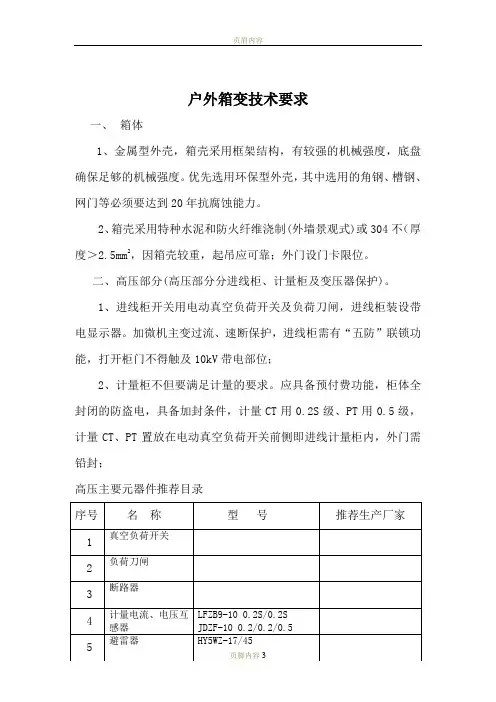

户外箱变技术要求一、箱体1、金属型外壳，箱壳采用框架结构，有较强的机械强度，底盘确保足够的机械强度。

优先选用环保型外壳，其中选用的角钢、槽钢、网门等必须要达到20年抗腐蚀能力。

2、箱壳采用特种水泥和防火纤维浇制(外墙景观式)或304不（厚度＞2.5mm2，因箱壳较重，起吊应可靠；外门设门卡限位。

二、高压部分(高压部分分进线柜、计量柜及变压器保护)。

1、进线柜开关用电动真空负荷开关及负荷刀闸，进线柜装设带电显示器。

加微机主变过流、速断保护，进线柜需有“五防”联锁功能，打开柜门不得触及10kV带电部位；2、计量柜不但要满足计量的要求。

应具备预付费功能，柜体全封闭的防盗电，具备加封条件，计量CT用0.2S级、PT用0.5级，计量CT、PT置放在电动真空负荷开关前侧即进线计量柜内，外门需铅封；高压主要元器件推荐目录注：所有箱变负控及计量一律跳总开关。

（专用跳闸线由各制造厂按规范放好，两侧接线端子具备加封条件。

）3、变压器室变压器室应设置安全网挡门，并有“五防”联锁功能。

底部均应设置辐流风机，当变压器上层油温变化时而自动投切，确保设备的安全运行。

当选用800kVA及以上的油浸变压器时，必须设有瓦斯保护，具备轻瓦斯报警，重瓦斯跳闸功能，以确保变压器的安全运行。

变压器名牌应放置网门一侧，方便观察。

变压器室主要设备推荐目录三、低压部分1、低压室应设有操作走廊，便于操作及维护。

（特殊情况可设户外操作式），变电容补偿为主变容量的30%左右，采用智能补偿且应具有过零投切，两路及以上分相补偿功能。

应采用复合开关触发，并应设自动投切兼有手动投切。

2、有高供低计方案的，装在低压室的计量电流互感器应设单独的隔室并加装铅封，计量窗不得小于600mm宽。

a)低总开关柜及出线馈电柜应装隔离闸刀，电容柜应装刀熔闸刀开关，便于检修，减少停电范围。

低压总开关应装剩余电流保护装置。

b)低压主要设备推荐目录3、防雷接地及接地的连续性四、母排所有母排均应采用铜质R排，高压母排的截面不得小于160mm2,主变低压主母排的电流密度≤0.9A/mm2,零线排截面不得小于主母排截面的xx，表面漆黄绿红相间漆。

【预装式箱变技术规范】

【YBM预装式箱变技术规范】1产品名称、型号及数量1.1 名称：户外10KV箱式变电站1.2 型号：YBM□-12/0.4-1250kVA1.3 数量：台2产品设计标准技术指标：户外箱式变电站各项技术指标应完全满足或更优于下列国家颁布的有关标准：开关设备的所有元器件均符合国家有关标准的要求。

3使用环境a 环境温度：-25℃～+40℃，日温差≤25K。

b 海拔高度：≤2000m。

c 风速：≤34m/s。

d 耐震能力：≤8度。

e 安装厂所：无火灾、爆炸、严重污秽及剧烈震动。

f 月平均相对湿度：90%，日平均相对湿度：95%。

4主要技术参数及要求户外移动式箱式变电站（美式）各项技术参数为：5高压方案：１．高压部分采用负荷开关+熔断器组合电器的方式，负荷开关可带负荷停送电，熔断器具有保护功能，当下侧出现故障时可可起到保护变压器等作用；２．方案采用高压计量方式，配高压计量PT柜，电度表用户自备。

３．高压进线侧A、C两相安装计量CT，计量CT准确等级为0.2s级；高压PT柜内置JSZVR1型计量PT 变比10/0.1准确级0.2级，容量1000V A，保证计量精度。

４．高负荷开关柜采用国内先进的XGN68-12型，完全符合“五防”要求。

操作简单，外形美观大方。

6低压方案：１．低压进线总开关柜一面，按图纸标准进行配置；２．无功补偿柜一面，按图纸标准进行配置；３．低压出线柜两面，按图纸标准进行配置；４．在低压室加装防止凝露的装置。

５．低压开关应操作方便，能保证操作人员安全。

且安装和检修时方便。

7试验：按照国标对10kV箱式变电站进行出厂试验。

1.主回路的工频耐压试验。

2.机械性能、机械操作及机械防误操作装置和电气联锁装置的功能试验。

3.温升试验。

4.主要元器件的试验。

5.国标规定的其它试验。

8技术服务：1．在合同签订后半个月内，供方向需方提供三份：总装图，应表示设备总的装配情况，包括外形尺寸、设备重心位置、总重量、电缆出入口位置、一次主接线图、主要设备的型号以及规格等材料及其它附件；电气原理图，包括电气主接线图、主要设备材料表、有关的二次原理图等。

箱式变电站技术条件

中华人民共和国能源部部原则SD 320-89箱式变电站技术条件中华人民共和国能源部1989-03-31同意1989-10-01实行1 总则1.1 术语箱式变电站由高压配电装置、电力变压器、低压配电装置等三部分紧凑组合在一种或几个箱体内构成旳变电站称为箱式变电站。

高压配电装置高压回路中开关设备、支持绝缘子、母线、熔断器及控制、测量等设备构成旳装置称为高压配电装置。

低压配电装置低压回路中开关设备、支持绝缘子、母线、熔断器、电力电容器及控制、测量等设备构成旳装置称为低压配电装置。

1.2 合用范围本原则合用于电压为6～35kV，额定频率为50Hz、户外使用旳箱式变电站。

1.3 使用环境条件海拔高度不超过2023m。

环境温度-30～+40℃。

风速不不小于35m/s。

在安装地点没有对设备导体和绝缘有严重影响旳气体、蒸汽或其他化学腐蚀物质存在，地面倾斜度不超过5°。

1.4 组合于箱式变电站中旳多种电器设备应分别符合对应旳国家(或部)原则2 额定参数2.1 额定电压应符合GB 156—80“电气设备额定电压”旳规定。

高压侧额定电压和最高工作电压见表1。

低压侧额定电压(V)：400/230。

2.2 额定电流。

高压配电装置额定电流(A)：10、12.5、20、25、31.5、40、50、63、80、100、125、160、200、250、400、500、630、800。

表1 高压侧额定电压和最高工作电压低压配电装置总母线、总开关额定电流(A)：160、200、250、315、400、500、630、800、1000、1250、1600、2023、2500。

低压分支额定电流(A)：40、50、63、100、200、400、630、800、1000。

高压配电装置动、热稳定电流(kA)：6.3、8、12.5、16、25。

2.3 变电器额定容量(kV A)：100、125、160、200、250、315、400、500、630、800、10003 箱体3.1 箱体分为带操作走廊(工作人员在箱内操作)和不带操作走廊(工作人员在箱外操作)两种。

箱式变电站的相关技术要求及参数

箱式变电站的相关技术要求及参数预装式箱式变电站。

适用于额定电压10 / 0.4KV，频率为50HZ 三相交流系统中，主要用于接受、控制和分配电能之用。

箱式变电站适用环境条件：1)安装地点：户外，冬季无采暖2)海拔高度：≤1500米3)环境温度：******：+50℃ ******-40℃4)户外风速不超过35m/s5)环境相对湿度：≤90% (+25℃)6)地震裂度：8度7)污秽等级：4级箱式变电站主要技术性能参数：1. 箱变技术参数1)防护等级：≥IP332)噪声水平：≤55Db3)开关控制柜尺寸采用“标准型”2：结构及性能特点1)采用“目”字型布置，结构合理、紧凑，安装运输方便2)箱式变电站绍兴干式变压器柜具有防凝露，防爆晒，防冻，防裂，防腐，寿命长，以及具有良好的通风措施，绍兴干式变压器室装设自动温控的制冷空调、低压室均有通风道，有自动设定温度的排风扇进行制冷，确保绍兴干式变压器、元器件满负荷稳定运行。

3)箱式变电站高压室、低压室、绍兴干式变压器室设随门开启而启动的照明灯，满足运行人员检查、维护及检修要求。

4)箱变内部通风散热系统合理，确保该设备在严酷的环境条件下运行良好。

5)高压室、绍兴干式变压器室均为双开门，低压室均为单开门，低压室两侧均可以打开，绍兴干式变压器室门内侧装设安全隔离网，顶盖可拆卸，方便维修。

6)箱变低压室设计进入箱变基础下电缆沟的人孔，在基础内人孔对应位置安装(或砌筑)进出电缆沟的梯子。

7)箱变防止污物/和雨水进入，满足“五防”要求，安全可靠，外型美观。

8)高低压侧均装有计量，每路出线均设计量;高、低压进线柜包括有功和无功电度表、设有三块电流表、一电压表及电压转换开关;。

户外式箱式变电站技术参数

户外式箱式变电站技术参数一、型号：YBW12-6/0.4－400户外箱式变电站二、技术参数及要求1、技术参数1.1、高压开关设备额定电压：6KV±5%，最大工作电压：6.9KV，额定电流：400A；1.2、高压开关设备工频耐压：对地42KV，断口48KV，冲击耐压：对地75KV，断口85KV；1.3、低压配电装置额定电压：0.4 KV，主回路额定电流：1200A，分支回路额定电流：200A（分支回路数不小于8）；1.4、低压配电装置工频耐压：2.5KV，变压器一次侧短时工频耐压：35KV，变压器二次侧短时工频耐压：5KV，变压器冲击耐压：75KV；1.5、变压器额定容量：400KV A，联结组标号：Dyn11，变比：6/0.4，三相五线制（地线和零线不相连），额定频率：50HZ；1.6、箱式变电站低压侧主回路上配有数字式电能计量装置；1.7、绝缘等级：H级，短路阻抗：4.0％；1.8、空载损耗：0.97KW，负载损耗：4.29KW；1.9、空载电流：1.4%；1.10、电容补偿容量：50KV AR1.11、箱体结构采用“目”字形全金属结构；1.12、变压器冷却方式：空气自然冷却（AN），防护等级：IP23；2、技术要求：2.1、变压器高、低压线圈均用纯铜线绕制，机械强度高，局部放电小，可靠性高，而且阻燃、防爆、不污染环境，高热下不会产生有毒有害气体；2.2、变压器采用高性能SC10－400/6型环氧树脂浇注干式变压器，在箱体内配有车道，维修时可随意推出变压器；2.3、线圈不吸潮，铁心夹件有特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中进行，间断运行无须去潮处理；2.4、抗短路、雷电冲击水平高，线圈内外侧树脂层薄，散热性能好，损耗低，节电效果好，运行经济；2.5、在低压绕组上端部具有PTC测温元件，能实现对变压器的温度测量与控制，若由于过载运行或故障引起变压器绕组温度过高，温度控制器发出报警信号，温度超过安全值时会自动跳闸。

箱变技术参数

箱变技术参数1.主要参数变压器种类：环氧树脂浇注干式变压器变压器型号：SCB10-1250/10产品安装方式：户外式额定电压：12/0.4（KV）额定电流：72.2/1804（A）变压器的额定容量：1250KVA变压器的空载损耗：1950W变压器的负载损耗：12000W低压主母排尺寸：125×10）mm2额定热稳定电流及时间：a).高压回路：20KA/4S b) .低压主回路：30KA/1S c) .接地回路：12.5KA/4S 工作耐压：a).高压回路：42KV b) .高压开关断口：48KVc).低压回路：2.5KV d) .控制和辅助回路：2.0KV雷击冲击耐压：a).高压回路：75KV b) .高压开关断口：85KV c) .低压回路：7.4KV外壳防护等级：1P33D爬电距离：高压侧相对地之间≥192/168mm（有机绝缘）低压侧相与相之间≥12.5mm低压侧相与相之间≥12.5mm声级：≤55d B外壳等级：10 K（Ⅱ级污秽地区）爬电距离：高压侧相对地之间≥240/216mm（有机绝缘/无机绝缘）高压侧相与相之间≥416/374mm（有机绝缘/无机绝缘）低压侧相与地之间≥12.5mm低压侧相与相之间≥12.5mm电气间隙：高压侧相与地之间≥125mm 高压侧相与相之间≥125mm高压侧导体与无孔遮拦之间≥155mm高压侧导体与网状遮拦之间≥225mm低压侧相与地之间≥10mm 低压侧相与相之间≥10mm 2.型号的解释﹡型号的解释：F . R）/T-电力变压器额定容量低压侧额定电压高压侧额定电压高压/ 低压预装式变电站。

户外箱式变电站通用技术要求

2、外壳要求
2.1金属型外壳
箱壳采用框架结构，底盘采用14#槽钢及5#角钢焊接而成，底版采用3mm厚钢板，需经防腐蚀处理；外包铝合金及外门铝合金门框的材料厚度必须为≥3mm，确保足够的机械强度；箱顶用≥1.5mm厚的不锈钢板焊接，以防止渗漏水现象；外门应采用双层结构，外层用≥2mm不锈铝合金板，内层用不锈钢网门；箱壳外层均喷塑，内层喷漆。铰链应有足够强度，箱变基础槽钢必须校验水平。
型号
生产厂家
1
低压断路器
（框架）
RMW1、HA1、M3、CW1
上海人民、上海精益、常熟、施耐德
2
低压断路器
（塑壳）
RMM1、HM3H、HTS、CM1、MKM1、NS、FTM1
上海人民、上海精益、常熟、、施耐德、
3
电容器
康派特、康达、
4
补偿仪
深圳华冠、苏州卫虹
5
复合开关
深圳华冠、苏州天业、苏州艾立特电气、上海可佳、
3.1高压室分进线柜、变压器保护柜及计量室。
计量CT、PT置放在真空负荷开关前侧即进线计量柜内，外
门需铅封；变压器保护柜需有“五防”联锁功能，打开柜门不得触及10kV带电部位；计量室不但要满足计量的要求，还要满足负荷监控的要求，应采用双窗结构，计量室上设置电压监视仪（0-150V电压表三只），进线柜装设带电显示器。
4.2当选用800kVA及以上的油浸变压器时，必须设有瓦斯
保护，具备轻瓦斯报警，重瓦斯跳闸功能，以确保变压器的安全运行。
4.3变压器名牌应放置网门一侧，方便观察。
4.4变压器室应设置安全网挡门，并有“五防”联锁功能。
4.5变压器室主要设备推荐目录
序号
名称
型号
推荐生产厂家

箱变技术说明

箱变产品技术说明1. 总述箱式变电站又称户外成套变电站，也称做组合式变电站，因其具有组合灵活、便于运输、迁移、安装方便、施工周期短、运行费用低、占地面积小、无污染、免维护等优点，受到广泛重视。

电网建设(改造)中，被广泛应用于港口、城区、农村6～35kV中小型变(配)电所、厂矿及流动作业用变电所的建设与改造，因其易于深入负荷中心，减少供电半径，提高末端电压质量，特别适用于农村电网改造，被誉为21世纪变电所建设的目标模式。

我公司箱式变保护系统采用变电所微机综合自动化装置，分散安装，实现了" 四遥" ，即遥测、遥信、遥控、遥调，每个单元均具有独立运行功能，继电保护功能齐全，可对运行参数进行远方设置，对箱体内湿度、温度进行控制，满足无人值班的要求。

2. 引用的主要规范及标准GB/T 17467 高压/低压预装式变电站GB 311.1 高电压试验技术高压输变电设备的绝缘配合GB 1984 交流高压断路器GB 1985 交流高压隔离开关和接地开关GB 4473 交流高压断路器的合成试验GB 4474 交流高压断路器的近区故障试验GB 4876 交流高压断路器的线路充电电流开合试验GB1408 固体绝缘材料工频电气强度的试验方法GB2706 交流高压电气动、热稳定试验方法IEC60044-1 电流互感器IEC600270 局部放电测量GB 7251 低压成套开关设备和控制设备GB/T 11022 高压开关设备和控制设备标准的共同技术要求GB/T 6451 三相油浸式电力变压器技术参数和要求GB3983.1 低电压并联电容器GB9466 低压成套开并设备基本试验方法IEC439低压开关设备和控制设备成套装置IEC947 低压开关设备和控制设备3. 使用条件3.1 气温气温：-20~+40℃（24小时内，平均温度不超过+35℃）3.2 相对湿度不大于85﹪（+25℃）4. 箱式变电站技术参数额定电压：6~10/0.4~0.69kV；操作机构电压：低压交流220V；高压手动操作或直流110V操作。

箱式变电站技术说明

箱式变电站技术说明一、概述YB□-12系列预装式箱式变电站(简称箱变)是一种把高压配电装置、变压器、低压配电装置按一定接线方案组装而成的预装式成套配电装置，用于10/0.4kV交流三相系统，作为接受和分配电能的整体式变配电装置。

YB□-12 箱变是一种户外型产品，不占用建筑物面积，节约建设费用，体积小，重量轻，外形美观，结构紧凑，安装灵活方便，能完全满足IEC1330标准要求，适用于城市公用配电、路灯供电、工矿企业、高层建筑、生活小区、油田、码头及工地施工等用电。

二、型号及其含义三、使用环境条件1、海拔高度不超过1000米。

2、环境温度：上限+40℃，下限-25℃，24小时周期内平均温度不超过+35℃。

3、地震水平加速度不大于0.4m/s2,垂直加速度不大于0.2m/s2。

4、无剧烈振动和冲击及爆炸危险场所。

四、主要技术参数五、结构特点1.本产品由高压配电装置、变压器及低压配电装置联接而成。

分成三个功能室，即高压室、变压器室和低压室。

高压室功能齐全，高压室由XGN15-12型SF6环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。

2.变压器可选择S11以及其它低损耗油浸式变压器或SCB10干式变压器。

变压器室设自动强迫风冷系统及照明系统。

3.低压室可根据用户要求采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等座钟功能，满足用户的不同需求，为方便用户的供电管理和提高供电质量（低压出线回路按照2个630A，2个400A)。

4.高压室结构紧凑合理，并且有全面防误操作联锁功能。

各室均有自动及强迫照明装置。

另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠。

操作维护方便。

5.采用自然通风和强迫通风两种方式，使通风冷却良好。

变压器室和低压室均有通风道，排风扇有温检装置，按整定温度自动启动和关闭，保证变压器满足负荷运行。

DBW箱式变电站产品说明-1

DBW户外箱式变电站使用说明书1.产品概述：DBW系列户外箱式变电站是由高低压开关设备和变压器三个部分及辅助装置共同安装在同一壳体内，并通过隔板分割成高压室低压室变压器室三个独立单元它具有内部设备选配灵活集成化成度高、结构紧凑、施工周期短、建设费用低等特点。

产品执行标准：GB/T17467-1998 高压/低压预装式变电站2. 用途：主要用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型企业、矿山油田以及临时施工用电等场所，做配电系统中接受和分配电能之用。

3．型号及技术参数3.1技术参数3.1.2 变压器3.1.2.1 类别S9、S11、SC(B)9、SG10等3.1.2.2 额定容量100kV A ~2000 kV A3.1.2.3 联结组Y,yn0、D,yn113.1.3 低压侧3.1.3.1 额定电压：400V3.1.3.2 额定绝缘电压：660V3.1.3.4 额定电流：160~3200A3.1.3.5 额定短路开断电流:50 kA、80 kA3.1.3.6 额定短路接通电流:100kA、176 kA、220 kA3.1.3.7 分支回路数1~303.1.3.8 无功补偿容量为变压器容量的40%,可按用户需求增减。

3.2型号、规格ZD(B)W□ - □ /□-□低压侧额定电压高压侧额定电压变压器容量设计序号使用环境： W-户外； N-户内组合式变电站（箱式变电站）4. 适用范围:4.1海拔高度不超过1000m。

4.2环境温度最高不超过+40℃，不低于-25℃，且24小时内平均温度不超过+35℃。

4.3 空气相对湿度：日平均值不大于95%，月平均值不大于90%，在较低的环境温度时允许有较高的相对湿度（如在25℃时相对湿度可达100%）。

4.4周围介质无爆炸及易燃危险，无足以破坏绝缘及腐蚀金属的气体及导电尘埃。

4.5安装处无剧烈震动和颠簸，柜体倾斜应不大于5度。

4.6风速不大于35m/s。

箱式变电站简介

箱式变电站简介第一篇：箱式变电站简介绪论箱式变电站又称户外成套变电站，也有称做组合式变电站，它是发展于20世纪60年代至70年代欧美等西方发达国家推出的一种户外成套变电所的新型变电设备，由于它具有组合灵活，便于运输、迁移、安装方便，施工周期短、运行费用低、无污染、免维护等优点，受到世界各国电力工作者的重视。

进入20世纪90年代中期，国内开始出现简易箱式变电站，电力部也相应制定了部颁标准，但应用并不广泛，到90年代末期，特别是农网改造工程启动后，科研开发、制造技术及规模等都进入了高速发展，被广泛应用于城区、农村10～110kV中小型变电站、厂矿及流动作业用变电站的建设与改造，因其易于深入负荷中心，减少供电半径，提高末端电压质量，特别适用于农村电网改造，被誉为21世纪变电站建设的目标模式。

箱式变电站适用于住宅小区、城市公用变、繁华闹市、施工电源等，用户可根据不同的使用条件、负荷等级选择箱式变。

箱式变电站自问世以来，发展极为迅速，在欧洲发达国家已占配电变压器的70%，美国已占90%。

随着我国城市现代化建设的飞速发展，城市配电网的不断更新改造，必将得到广泛的应用。

近年来箱式变电站，是当前农网改造和今后变电站建设的主要方向，但就某些方面还存在着一些不足，具体表现在：1.防火问题：箱式变电站一般为全密封无人值守运行，虽然全部设备无油化运行且装有远方烟雾报警系统，但是箱体内仍然存在火灾隐患，如：电缆、补偿电容器等，一旦突发火灾，不利于通风，也不利于火灾的扑救，因此应考虑设计自动灭火系统，但这样会增加箱式变电站的制造成本。

2.扩容问题：箱式变电站由于受体积及制造成本所限，出线间隔的扩展裕度小，如想在原箱体中再增加1～2个出线间隔是比较困难的，必须再增加箱体才能做到。

3.检修问题：由于箱式变电站在制造时考虑制造成本及箱体体积所限，使箱式变电站的检修空间较小，不利于设备检修，特别是事故抢修，这是箱式变电站的先天不足，是无法克服的缺点。

ZBW箱式变电站技术描述

ZBW箱式变电站技术描述ZBW箱式变电站技术描述1.投标方所提供开关设备总体说明1.1型号规格：箱式变电站高压侧10KV，低压侧为0.4KV三相交流50HZ户外成套设备，容量为（参见货物一览表） 1.2箱式变电站组成：10KV箱式变电站是由高压配电装置、电力变压器、低压配电装置、电能计量装置等组合在一个箱体内而构成的紧凑型成套配电装置。

1.2.1高压配电装置由高压开关设备、熔断器、联接母线、避雷器、绝缘支撑件及其控制、测量装置等组成.高压负荷开关采用ABB公司充气柜（SAFE）(柜体采用ABB原装。

) 1.2.2低压配电装置由低压开关设备、熔断器、低压母线及分支线、避雷器、无功补偿装置、绝缘支撑件及其控制、测量装置等组成.断路器采用ABB公司ABB-C.SL断路器。

壳体采用GGD. 1.3箱式变电站特点：1.3.1外壳：箱式变电站外壳可采用铝合金、彩色复合板、不锈钢、复合材料景光式等,外壳有足够的机械强度，在起吊、运输和安装时不会变形或损伤。

1.3.2箱体结构：箱体由高压室，低压室，变压器室组成。

箱体骨架采用整体式结构，便于运输。

变压器室封闭外壳结构内设置安全保护网罩，确保人身安全。

安装强制通风排气设备，既有利于变压器通风散热。

1.3.3高低压室和变压器室设置可以自动的充分照明设施。

所有门向外开启，角度大于90°，并装设定位装置。

所有开启部件与箱体间均有密封措施，并装设有能防雨、防堵、防锈的暗锁，铰链采用内铰链。

1.3.4箱体设有足够的自然通风口和通风机，保证在一般周围空气温度下运行时，所有电器设备的温度不超过其最大允许温度，同时还装设有驱潮装置，实现内部温度湿度智能调节。

2.正常使用环境条件a海拔不超过1000M（大于1000M时，按高原型设计）b周围环境温度上限+40℃，下限-25℃。

C相对湿度：日平均值不大于95% 月平均值不大于90% d无常性剧烈振动和冲击：e没有火灾、爆炸危险和严重污染、化学腐蚀的场所。

箱式变电站

箱式变电站二、箱式变电站（一）、制造商基本要求1、制造商注册资本不少于2000万元人民币。

2、制造商必须通过ISO9001质量体系认证和ISO14001环境管理体系认证；3、拟用设备须具有国内权威机构的型式试验报告；4、同类设备2006年1月1日至今没有质量事故记录；（二）、箱变内变压器技术要求本工程共需设置5处箱式变电站为路灯等设施供电。

每处箱式变电站主要技术参数要求如下：1.额定频率：50Hz2.额定容量：龙兴大道体育场隧道专用箱变额定容量为250kVA、龙兴大道路灯专用箱变容量为100KVA,清辉路路灯专用箱变额定容量为250kVA、大运路路灯专用箱变额定容量为125kVA、鼓岭路路灯专用箱变额定容量为100kVA3.额定电压：10kV/0.4kV4.最高工作电压：11.5 kV5.变压器联结组别：Dyn116.动稳定电流（峰值）、短路关合电流（峰值）：≥ 50kA(高压侧)，≥ 15kA（低压侧）7.热稳定时间/稳定电流（有效值）：3s/20kA（高压侧）；1s/15kA（低压侧）8.绝缘水平：工频耐压42kV，冲击耐压75kV,绝缘等级： F级；9.防护等级：高压室IP33，低压室IP33，变压器室IP23。

10.适用环境：海边（要求箱体采用聚苯乙烯或等效抗腐蚀能力强的材料）11.供电方案：环网供电，环网柜线路单元采用电动操作机构（操作电源AC220V）12.计量专用间隔：低压侧总进线开关前装设计量专用间隔，装设1.0级有功电度表，2.0级无功电度表，带止逆器，0.2级的计量专用C.T.，变比为300/5。

所有计量表计要求采用多功能电子表，校验表要求采用长寿命机械表。

13.噪音≤50dB14.执行标准：SD320《箱式变电站技术条件》，ZBK4000《组合式变电站》，DL/TS37-93《6～35kV 箱式变电站订货技术条件》，GB/T17467-1998《高压/低压预装式变电站》标准。
