锅炉本体照明作业指导书
005-锅炉房照明作业指导书(二厂)(一)解析

作业指导书工程名称:纳雍二厂4×300MW机组新建工程(一公司部分)名称:锅炉房照明安装(一)编制单位:电自工程处照明班编制人:专职工程师:施工管理科:质量管理科:安全管理科:总工程师:贵州电力建设第一工程公司编制时间2003年10 月25 日目录一、编制依据 3二、工程概况和特点 3三、范围 3四、施工进度计划 5五、作业条件 5六、劳动力计划 6七、机工具配备 6八、材料、设备要求 7九、操作工艺流程 7十、作业程序、方法 8 十一、质量标准 12 十二、安全、文明措施 13 十三、技术记录表格 14附P3横道图附安全风险对策表一、编制依据:《纳电二厂施工组织总设计》;《电气装置安装工程电缆线路及验收规范》(GB 50168-92);《电气装置安装工程电气照明及验收规范》(GB 50168-92);《电气装置安装工程质量检验及评定规程》;《电力建设安全施工管理规定》;《电力施工企业安全性评价》;公司二级程序文件QDY/ND/QMP-18《施工方案和作业指导书编写程序》。
二、工程概况和特点:承担新建纳雍二厂4×300MW机组工程1#机锅炉房,2#机锅炉房,#1机除氧煤仓间,#2机除氧煤仓间、#1、2炉引风机室的照明安装。
三、工程范围:新建纳雍二厂4×300MW机组工程#1、2锅炉房,#1、2机除氧煤仓间,#1、2炉引风机室照明电线管、照明线路、配电箱电源电缆管安装、灯具安装、工作照明配电箱、事故照明配电箱、开关及插座的安装。
主要工程实物量如下表:四、施工进度计划:见P3横道图。
见P3横道图。
五、作业条件:施工作业环境条件有以下几个特点:1、与土建工程作业工序应密切配合,以保证电气照明装置安装工程的质量及设备定位。
2、安装过程兼顾相关专业,应避免设备安装位置冲突,或灯光被设备遮挡等情况。
3、管路、配电箱、灯具等安装完成后,遇土建消缺时应进行成品保护再行施工。
4、施工高空及交叉作业较多,施工时平台栏杆、孔洞等尚未完善。
1#炉本体照明施工作业指导书

编号:中国电力建设公司施工作业指导书工程名称:电厂2×330MW机组工程工程规模: 2×330MW项目名称:#1炉本体照明编制单位:电力建设公司热电工程安装项目部出版日期2015年 02 月 08 日版次报审版目录1.编制依据 (2)2.编制目的 (2)3.施工内容 (2)4.施工条件 (2)5.施工程序及方法 (3)6.质量及工艺要求 (5)7.技术记录要求 (8)8.安全预防措施 (8)9.环境控制措施 (9)10.主要机械及工器具 (10)11.人员资质要求 (10)1 编制依据1.1 电厂2×330MW亚临界机组电气专业施工组织设计。
1.2 《电气装置安装工程质量检验及评定规程》 2002年版。
1.4 《电气装置安装工程电气照明装置施工及验收规范》(GB50259—96)。
1.5 《电力建设安全工作规程》(第1部分:火力发电厂)2002年版。
1.6 有关设备厂家图纸、说明书及技术协议。
1.7 火电建设公司《质量职业健康安全环境管理体系》程序文件(2005版)。
1.8 电力设计院设计图纸D1505(2)《主厂房照明(二)》。
2编制目的本施工方案针对电厂2×330MW机组锅炉本体照明设施安装的特点编制,在施工质量、工艺、职业健康安全、环境等方面进行规定,以便于在施工过程中保证施工的质量、工艺、职业健康安全、环境保护满足公司及业主的要求。
3 施工内容3.1 施工范围#1机组锅炉本体照明安装;3.2 工程量序号名称单位数量安装地点1 灯具套590 锅炉本体2 耐热导线BV-105° 4mm2米42000 锅炉本体3 热镀锌电缆管米21000 锅炉本体4 低压插座箱 12V 个30 锅炉本体5 照明配电箱、控制箱个8 锅炉本体6 降压变压器个30 锅炉本体7 防爆接线盒个580 锅炉本体8 角钢∠40×40×4 米40 锅炉本体4 施工条件4.1 对灯具安装有妨碍的施工设施应拆除,场地清理干净。
锅炉作业指导书(大全5篇)

锅炉作业指导书(大全5篇)第一篇:锅炉作业指导书篇一:锅炉作业指导书篇二:锅炉作业指导书目录1.目的2.适用范围3.术语定义4.锅炉的安装5.作业者准备物6.维护、保养、点检及操作者职责7.受压元件的检验和水压试验规定8.异常措施9.附录 10.附后 1.目的本标准是对动力系蒸汽锅炉所实施的管理业务的责任及权限进行规定,以本标准对动力系蒸汽锅炉业务进行更有效地实施为目的2.适用范围本标准是对动力系所实施的蒸汽锅炉设备、设施安装前的准备工作,包括锅炉大件引风机、省煤器、除尘器、烟道、鼓风机、调速箱、螺旋出渣机、电气开关箱、管道阀门、仪表及附件等安装,同时包括水压试验整个过程 3.术语定义3.1 锅炉法定检查按压力容器管理标准由当地市级劳动局压力容器检验所实施对锅炉本体等实施的法定年检 3.2 安全阀检测、维修、校核按有关法规由当地市级压力容器检验所对蒸汽系统所有安全阀实施每年一次检查、维修和校核3.3 软化水标准蒸汽锅炉耗用水应按压力容器法规标准采用经过处理以后达到如表(1)标准的纯净水,以确保生产和延长设备使用寿命表(1)水质要求悬浮物总硬度 ph(25℃)含油量溶解氧≤5毫克/升≤0.04毫克当量/升>7 ≤2毫克/升≤0.1毫克/升 4.锅炉的安装4.1 安装前的准备工作锅炉运到现场后,为了能迅速运行起见,安装前必须做好下列准备工作 4.1.1 组织和人员的配备锅炉安装必须有专人负责,司炉参加,并配备管工、钳工、起重工、冷作工、电焊工及辅助工4.1.2 组织有关人员学习资料组织有关人员熟悉“蒸汽锅炉安全监察规程”,锅炉图纸,安装使用说明书等文件,以使了解和掌握安装起重运行等事项 4.1.3 确定安装地点1)安装地点最好能接近用汽点,目的在于缩短输汽管路,降低基本建设费用,减少管路散热损失2)给水和排水方便3)燃料和灰渣的存放与运输方便4)锅炉安装时运输畅通5)锅炉房的布置应符合国家劳动总局颁发“蒸汽锅炉安全监察规程” 文件编号:hcr-bz-01-2011-06-17 1.0 目的保证供汽、供暖的连续性、稳定性。
锅炉操作作业指导书

锅炉操作作业指导书一、引言锅炉是工业生产中常用的热能转换设备之一,其运行安全和效率对于工艺过程至关重要。
为确保锅炉的正常运行和操作人员的安全,本指导书旨在提供锅炉操作作业的详细指导。
二、锅炉基本概述1. 锅炉类型:本指导书适合于水管锅炉和火管锅炉。
2. 锅炉结构:详细介绍锅炉的主要组成部份,包括炉膛、燃烧室、水冷壁、过热器、汽包等。
3. 锅炉工作原理:阐述锅炉的工作原理,包括燃料的燃烧过程、热能转换等。
三、锅炉操作前的准备工作1. 安全检查:详细列出操作人员在操作前需要进行的安全检查项目,包括锅炉本体、阀门、管道等的检查内容。
2. 操作规程:明确操作人员在操作前需要遵守的规程,包括佩戴个人防护装备、遵守操作流程等。
四、锅炉启动操作1. 燃料准备:指导操作人员进行燃料的准备工作,包括燃料投放、点火等。
2. 点火操作:详细描述点火操作的步骤和注意事项,包括点火器的使用、点火顺序等。
3. 运行监测:指导操作人员在锅炉启动后进行运行监测,包括炉膛压力、水位、燃烧情况等的监测方法。
五、锅炉正常运行操作1. 水位控制:详细介绍水位控制的原理和方法,包括水位计的使用、补水操作等。
2. 燃烧控制:指导操作人员进行燃烧控制,包括燃料供给的调节、空燃比的控制等。
3. 排污操作:说明操作人员在锅炉运行过程中需要进行的排污操作,包括排除锅炉内部的杂质、清洗炉渣等。
4. 清灰操作:指导操作人员进行锅炉的清灰操作,包括灰斗的清理、灰渣的处理等。
六、紧急情况处理1. 突发故障:列举可能浮现的突发故障,包括燃烧器故障、水位异常等,并指导操作人员应对应急措施。
2. 紧急停炉:指导操作人员在浮现紧急情况时进行紧急停炉操作,包括关闭燃料供给、排除燃烧器故障等。
七、锅炉停炉操作1. 停炉前准备:指导操作人员在停炉前进行的准备工作,包括排空锅炉、住手燃料供给等。
2. 停炉操作:详细描述停炉操作的步骤和注意事项,包括关闭阀门、排空水位等。

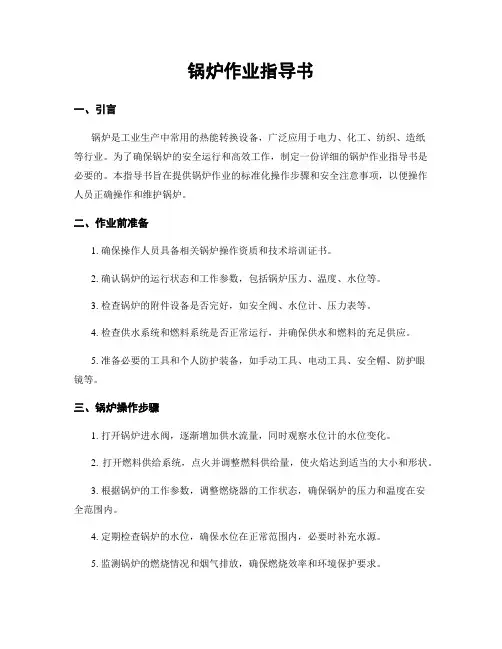

锅炉作业指导书

锅炉作业指导书一、引言锅炉是工业生产中常用的热能转换设备,广泛应用于电力、化工、纺织、造纸等行业。
为了确保锅炉的安全运行和高效工作,制定一份详细的锅炉作业指导书是必要的。
本指导书旨在提供锅炉作业的标准化操作步骤和安全注意事项,以便操作人员正确操作和维护锅炉。
二、作业前准备1. 确保操作人员具备相关锅炉操作资质和技术培训证书。
2. 确认锅炉的运行状态和工作参数,包括锅炉压力、温度、水位等。
3. 检查锅炉的附件设备是否完好,如安全阀、水位计、压力表等。
4. 检查供水系统和燃料系统是否正常运行,并确保供水和燃料的充足供应。
5. 准备必要的工具和个人防护装备,如手动工具、电动工具、安全帽、防护眼镜等。
三、锅炉操作步骤1. 打开锅炉进水阀,逐渐增加供水流量,同时观察水位计的水位变化。
2. 打开燃料供给系统,点火并调整燃料供给量,使火焰达到适当的大小和形状。
3. 根据锅炉的工作参数,调整燃烧器的工作状态,确保锅炉的压力和温度在安全范围内。
4. 定期检查锅炉的水位,确保水位在正常范围内,必要时补充水源。
5. 监测锅炉的燃烧情况和烟气排放,确保燃烧效率和环境保护要求。
6. 定期清理锅炉的燃烧室和传热表面,防止积灰和结垢影响锅炉的热交换效果。
7. 定期检查锅炉的安全阀和压力表,确保其正常工作和准确度。
8. 定期检查锅炉的泄漏情况,如有泄漏及时处理,防止事故发生。
9. 定期维护锅炉的附件设备,如水位计、压力表等,确保其准确度和可靠性。
10. 定期进行锅炉的试验和检验,确保锅炉的安全运行和性能稳定。
四、安全注意事项1. 操作人员必须穿着符合安全要求的工作服和个人防护装备,如安全帽、防护眼镜、防护手套等。
2. 操作人员必须严格按照操作规程进行操作,不得擅自改变锅炉的工作参数和操作步骤。
3. 操作人员在操作过程中要保持警觉,注意观察锅炉的运行状态和异常情况,如有异常及时报告。
4. 操作人员在接触锅炉设备时要注意防止烫伤和触电,避免发生人身伤害事故。
1.锅炉本体照明安装作业指导书要点

锅炉本体照明安装作业指导书文件编码:HDHDWQ2HDQ012-2013编制人:杨晶日期:2013年07月05日版次:A目录1.工程概况及工程量 (1)1.1工程概况 (1)1.2工程量和工期 (1)2.编制依据 (1)3.作业前的条件和准备 (2)3.2作业人员配置、资格 (2)3.3作业工机具、材料及安全器具 (3)4.作业程序、方法 (3)4.1 施工工艺流程 (3)4.2 施工方法及要求 (4)5.质量控制点的设置和质量通病预防 (4)5.1 质量目标 (6)5.2 质量控制及质量通病预防.................................... 错误!未定义书签。
5.4 质量标准及要求............................................ 错误!未定义书签。
6 作业的安全要求和环境条件 (7)6.1 作业的安全危害因素辨识和控制 (7)6.2 环境条件 (8)6.3 消防管理 (8)6.4作业指导书应急处理预案 (9)6.5作业的安全要求和措施 (10)※7 强制性条文 (11)8 附录 (11)8.1危险因素分析及控制对策表 (11)8.2验评表格表格 (11)1.工程概况及工程量1.1工程概况本工程为新建工程,规划装机容量4×200MW,分二期建设。
一期工程建设两套S109E(2×200MW级)燃气-蒸汽联合循环供热机组,二期工程规划扩建2套同类机组。
华电国际天津武清燃气分布式能源站拟建于天津市武清开发区三期西区北部,本工程拟采用燃气-蒸汽联合循环机组实现冷热电三联供,配套建设冷热管网,向武清开发区及部分武清城区提供采暖、蒸汽、集中制冷和生活热水。
本工程厂址位于天津市武清开发区三期工程西区的北部,东南方向距武清城区约7.5km。
厂区北侧为高新道及龙凤新河,南邻七支渠和广源道,西邻宁平路,该路西侧为北欧绿色产业园用地,东侧为华电污水处理厂,东南侧为自来水厂和信义110kV变电站,污水处理厂东侧为新开路。
锅炉作业指导书

锅炉作业指导书引言概述:锅炉作业指导书是对锅炉操作人员进行指导和培训的重要工具。
它包含了锅炉的基本知识、操作要点、安全注意事项等内容,匡助操作人员正确、安全地操作锅炉。
本文将从锅炉的基本知识、操作要点、安全注意事项、常见故障排除和维护保养五个大点来详细阐述锅炉作业指导书的内容。
正文内容:1. 锅炉的基本知识1.1 锅炉的分类:按燃料分为燃煤锅炉、燃气锅炉、燃油锅炉等;按工作原理分为水管锅炉、火管锅炉等。
1.2 锅炉的组成:锅炉主要由炉膛、燃烧器、鼓风机、给水系统、汽水分离器、排烟系统等组成。
2. 操作要点2.1 启动与停机:包括点火、燃烧器调试、给水系统调试等步骤。
2.2 运行监测:要定期检查锅炉的压力、温度、水位等参数,及时调整和处理异常情况。
2.3 锅炉水质管理:要定期检测水质,保证水质符合要求,防止水垢和腐蚀对锅炉的伤害。
2.4 燃料供给:要控制燃料的供给量,保证燃烧效率和燃料的充分利用。
2.5 排烟处理:要定期清理锅炉的排烟系统,防止积灰阻塞,保证排烟通畅。
3. 安全注意事项3.1 锅炉操作人员要熟悉锅炉的操作规程和安全操作规定,严格按规定操作。
3.2 锅炉操作人员要经过专业培训并持有相关证书,具备一定的操作经验和技能。
3.3 锅炉操作人员要定期检查锅炉的安全装置,确保其正常运行。
3.4 在操作锅炉时,要注意防止燃烧器的爆炸和火灾等事故的发生。
3.5 锅炉操作人员要定期进行安全检查,发现问题及时处理,确保锅炉的安全运行。
4. 常见故障排除4.1 锅炉压力异常:可能是给水系统故障、燃烧器调整不当等原因,需要进行相应的调整和维修。
4.2 锅炉水位异常:可能是给水系统故障、水位控制器故障等原因,需要检查和修复。
4.3 锅炉燃烧不稳定:可能是燃料供给不足、燃烧器故障等原因,需要进行相应的调整和维修。
5. 维护保养5.1 定期清洗锅炉:包括清理炉膛、燃烧器、鼓风机、排烟系统等部件,防止积灰和阻塞。
锅炉本体照明安装作业指导书

锅炉本体照明安装作业指导书一、引言锅炉本体照明是指在锅炉房内安装适当的照明设备,以确保操作人员在进行检修、维护和操作时能够清晰地看到工作区域,提高工作效率和安全性。
本作业指导书旨在提供详细的安装步骤和注意事项,确保锅炉本体照明的正确安装。
二、安装前准备1. 确定照明设备种类和数量:根据锅炉房的实际情况,确定所需的照明设备种类和数量,包括天花灯、壁灯、应急灯等。
2. 确定安装位置:根据锅炉房的布局和工作需要,确定照明设备的安装位置,确保能够覆盖到各个工作区域。
3. 准备所需材料和工具:根据照明设备的安装要求,准备好所需的材料和工具,包括电线、开关、插座、螺丝刀、电钳等。
三、安装步骤1. 制定安装计划:根据安装位置和数量,制定详细的安装计划,包括每个照明设备的具体安装位置和所需的材料和工具。
2. 安装电线和插座:根据安装计划,在锅炉房内铺设电线,并安装插座,确保照明设备能够正常供电。
3. 安装天花灯:根据安装计划,选择合适的位置,使用螺丝刀和电钳将天花灯固定在天花板上,并连接电线。
4. 安装壁灯:根据安装计划,选择合适的位置,使用螺丝刀和电钳将壁灯固定在墙壁上,并连接电线。
5. 安装应急灯:根据安装计划,选择合适的位置,使用螺丝刀和电钳将应急灯固定在墙壁上,并连接电线。
6. 连接开关:根据安装计划,安装开关,将照明设备与开关连接,确保能够方便地控制照明设备的开关。
7. 完成安装:检查每个照明设备的安装情况,确保固定牢固,电线连接正确,开关操作正常。
四、注意事项1. 安全第一:在进行安装作业时,务必戴好安全帽、手套和防护眼镜,确保人身安全。
2. 符合规范:安装过程中,要遵循相关的安全规范和电气安装标准,确保安装质量和安全性。
3. 电源断开:在进行电线连接和开关安装时,务必先切断电源,避免触电事故的发生。
4. 线路布置:电线的布置要合理,避免交叉和搭接,确保线路安全可靠。
5. 灯具选择:根据锅炉房内的工作环境和要求,选择适合的灯具,确保照明效果良好。
锅炉本体照明安装作业指导书

锅炉本体照明安装作业指导书一、前言锅炉作为工业生产中重要的设备之一,其正常运行对于生产效率和安全性至关重要。
而在锅炉本体的照明安装中,合理的照明设计和施工是保障操作人员安全和提高工作效率的重要环节。
本文将从照明设计、设备选择、安装施工等方面进行探讨。
二、照明设计1. 照璀璨度根据锅炉本体的特殊工作环境,照璀璨度应适中,既要保证工作人员的视线璀璨,又要避免过亮造成眩光。
普通来说,照璀璨度在100-300lx之间为宜。
2. 照明均匀度为了避免照明不均匀导致的阴影和盲区,照明设计应注重均匀度。
可以采用多点照明或者辅助照明的方式,确保整个锅炉本体的照明均匀。
3. 照明色温根据工作环境的需求,选择适宜的照明色温。
普通来说,对于工业生产环境,选择较高的色温可以提高工作人员的警觉性和注意力。
4. 照明方向根据锅炉本体的结构和工作特点,合理选择照明方向,确保照明光线能够覆盖到关键部位,避免死角。
三、设备选择1. 照明灯具在选择照明灯具时,首先要考虑其防爆性能。
由于锅炉本体作业环境中可能存在易燃易爆气体,因此照明灯具必须具备防爆功能,以确保工作安全。
2. 照明光源常见的照明光源有白炽灯、荧光灯和LED灯等。
在锅炉本体照明中,由于工作环境的特殊性,建议选择LED灯作为照明光源。
LED灯具有高效节能、寿命长、抗震抗冲击等优点,适合于工业生产环境的照明需求。
3. 照明控制系统为了提高能源利用效率和照明灯具的使用寿命,可以考虑安装照明控制系统。
通过设置定时开关、感应开关等方式,实现照明的智能控制,避免长期不必要的照明。
四、安装施工1. 安装位置根据照明设计方案,确定照明灯具的安装位置。
灯具应安装在离锅炉本体较远的位置,避免热量对灯具的影响。
同时,要确保灯具的安装位置不会对操作人员的正常工作造成妨碍。
2. 电气连接在进行电气连接时,务必按照像关安全规范进行操作。
保证电气连接的可靠性和安全性,避免因电气问题引起的事故。
3. 灯具固定灯具固定应坚固可靠,避免在工作过程中灯具松动或者掉落。
锅炉作业指导书

锅炉作业指导书一、背景介绍锅炉作为一种重要的热能装置,广泛应用于工业生产和生活领域。
为了确保锅炉的安全运行和高效能利用,制定一份详细的作业指导书是非常必要的。
本文将针对锅炉作业进行详细说明,包括作业前的准备工作、作业过程中的注意事项和作业后的处理方法。
二、作业前准备1. 确认锅炉的型号和参数:在进行锅炉作业之前,首先需要确认锅炉的型号和参数,包括额定蒸发量、额定压力、额定温度等。
确保作业人员对锅炉的基本情况有清晰的了解。
2. 检查锅炉设备和附件:检查锅炉设备和附件的完好情况,包括锅炉本体、燃烧器、输送设备、排烟系统等。
确保设备无损坏、漏水、漏气等问题。
3. 清理锅炉周围环境:清理锅炉周围的杂物和积尘,确保锅炉周围环境整洁,便于作业人员的操作和观察。
4. 准备必要的工具和安全装备:根据锅炉作业的具体要求,准备必要的工具和安全装备,例如防护手套、护目镜、耳塞、安全帽等。
确保作业人员在作业过程中的安全。
三、作业过程中的注意事项1. 操作人员的要求:作业人员必须经过专业培训,熟悉锅炉的操作规程和安全要求。
不得擅自操作未经培训的人员。
2. 操作步骤:根据锅炉的具体类型和要求,按照正确的操作步骤进行作业。
包括启动和停止锅炉、调节燃烧器、检查锅炉运行状态等。
3. 安全防护措施:在作业过程中,必须严格遵守相关的安全防护措施,包括佩戴安全装备、遵守操作规程、避免操作失误等。
确保作业人员的人身安全。
4. 监测和检查:在锅炉作业过程中,需要进行定期的监测和检查,包括锅炉的压力、温度、水位等参数的监测,以及燃烧器的工作状态的检查。
及时发现问题并采取相应的措施。
四、作业后的处理方法1. 停止锅炉运行:在作业完成后,及时停止锅炉的运行,关闭燃烧器和输送设备,断开电源。
2. 清理锅炉和周围环境:清理锅炉内部的积灰和污垢,清理锅炉周围的杂物和积尘,保持锅炉的清洁和整洁。
3. 检查设备和附件:检查锅炉设备和附件的完好情况,包括燃烧器、输送设备、排烟系统等,及时修复或更换损坏的部件。
1.锅炉本体照明安装作业指导书

锅炉本体照明安装作业指导书文件编码:HDHDWQ2HDQ012-2013编制人:杨晶日期:2013年07月05日版次:A目录1.工程概况及工程量 01.1工程概况 01.2工程量和工期 02.编制依据 03.作业前的条件和准备 (1)3.2作业人员配置、资格 (1)3.3作业工机具、材料及安全器具 (2)4.作业程序、方法 (2)4.1 施工工艺流程 (2)4.2 施工方法及要求 (3)5.质量控制点的设置和质量通病预防 (3)5.1 质量目标 (5)5.2 质量控制及质量通病预防..................................... 错误!未定义书签。
5.4 质量标准及要求............................................. 错误!未定义书签。
6 作业的安全要求和环境条件 (6)6.1 作业的安全危害因素辨识和控制 (6)6.2 环境条件 (7)6.3 消防管理 (7)6.4作业指导书应急处理预案 (8)6.5作业的安全要求和措施 (9)※7 强制性条文 (10)8 附录 (10)8.1危险因素分析及控制对策表 (10)8.2验评表格表格 (10)1.工程概况及工程量1.1工程概况本工程为新建工程,规划装机容量4×200MW,分二期建设。
一期工程建设两套S109E(2×200MW级)燃气-蒸汽联合循环供热机组,二期工程规划扩建2套同类机组。
华电国际天津武清燃气分布式能源站拟建于天津市武清开发区三期西区北部,本工程拟采用燃气-蒸汽联合循环机组实现冷热电三联供,配套建设冷热管网,向武清开发区及部分武清城区提供采暖、蒸汽、集中制冷和生活热水。
本工程厂址位于天津市武清开发区三期工程西区的北部,东南方向距武清城区约7.5km。
厂区北侧为高新道及龙凤新河,南邻七支渠和广源道,西邻宁平路,该路西侧为北欧绿色产业园用地,东侧为华电污水处理厂,东南侧为自来水厂和信义110kV变电站,污水处理厂东侧为新开路。
锅炉本体照明安装作业指导书

锅炉本体照明安装作业指导书一、工程概述锅炉本体照明包括:照明灯具的安装、照明箱的安装、检修箱的安装、照明变压器的安装、电缆管的敷设、电缆的敷设及做头接线。
照明灯为防尘防水灯,安装于步道安全栏杆外侧,灯具安装高度不能影响人员通过。
照明箱一般安装在锅炉运行层炉左右,正常照明和事故照明炉左右各一路。
照明检修箱安装在锅炉检修人孔处。
二、编制依据:1、锅炉本体照明安装图2、工业企业照明设计标准3、电力建设安全工作规程(火电部分)…………DL5009.1-2002三、施工方案1、材料的运输a、钢管的运输:用人力或锅炉安装吊车将钢管吊至锅炉本体各层布道,放置整齐,进行绑扎防止高空坠落。
b、灯具、变压器照明箱等设备材料的运输:用锅炉运货载人的电梯将之运到施工所需的各层。
2、电缆管的敷设各层电缆管按图中所示位置进行敷设,排管中间加装接线盒处拗鸭脖弯,钢管接头处用管箍连接,禁止对焊,钢管用管卡固定在焊接的角钢支架上。
3、灯具的安装a、灯具的配线(长度适中)b、组装(按厂家说明书进行组装)c、固定:灯管用“U”型栓卡固定在栏杆上。
(注意:灯杆上严禁焊接)4、照明箱及配电箱的安装a、角钢支架的制作:用40×40×5的角钢按箱背面的螺丝孔打眼用螺栓与箱体固定。
(角钢支架预制完后刷防腐漆)b、位置:按图示位置装设c、固定:焊接牢固。
箱体高度为:箱体中心距地面1500mm。
焊口处刷防锈漆。
5、人孔变压器及检修箱的安装a、支架的制作:用25的角钢制作支架(按变压器的实际尺寸制作)支架刷防锈漆。
b、支架及变压器的固定:将支架按图示位置焊接到布道的边上,再将变压器放置在支架上。
6、电缆的敷设电缆管的管口处加塑料护口防止割伤线缆,管内穿细钢丝穿线,电线接头处用黑胶布及自粘带包缠防止短路。
电线(缆)进箱前加蛇皮管、卡头。
7、作头接线灯线接头处用自粘带缠好,线芯接入开关及端子前应先加相应的线鼻子。
四、质量保证措施1、灯杆安装垂直,电缆管敷设平直管接头处严禁焊接,缆管走向要与锅炉步道平行敷设。
锅炉作业指导书

锅炉作业指导书一、引言锅炉是一种常见的热能转换设备,广泛应用于工业生产和生活领域。
为了确保锅炉的安全运行和高效工作,本指导书旨在提供详细的锅炉作业指导,包括锅炉的启动、停机、调整和维护等方面的内容。
二、锅炉的启动1. 准备工作在启动锅炉之前,必须进行以下准备工作:- 检查锅炉的各个部件,确保无损坏和松动现象;- 清理锅炉内部的杂物和沉积物;- 检查燃料供应系统,确保燃料充足;- 检查水位、压力和温度传感器的工作状态。
2. 启动步骤按照以下步骤启动锅炉:- 打开给水阀,使锅炉内部的水位达到正常工作水位;- 打开通风系统,确保充足的氧气供应;- 打开燃料供应系统,点火并调整燃烧器的工作状态;- 检查锅炉的压力和温度,确保在安全范围内;- 启动循环泵,确保锅炉内部的水循环正常。
三、锅炉的停机1. 停机准备在停机之前,必须进行以下准备工作:- 关闭燃料供应系统,停止燃烧器的工作;- 关闭循环泵,停止锅炉内部的水循环;- 检查锅炉的压力和温度,确保在安全范围内;- 关闭通风系统,停止氧气供应。
2. 停机步骤按照以下步骤停机锅炉:- 关闭给水阀,停止水的补充;- 等待锅炉内部的水位下降到安全范围内;- 关闭锅炉主电源,停止所有电气设备的工作;- 检查锅炉的各个部件,确保无损坏和松动现象。
四、锅炉的调整1. 调整前准备在进行锅炉的调整之前,必须进行以下准备工作:- 检查锅炉的各个部件,确保无损坏和松动现象;- 清理锅炉内部的杂物和沉积物;- 检查燃料供应系统,确保燃料充足;- 检查水位、压力和温度传感器的工作状态。
2. 调整步骤按照以下步骤进行锅炉的调整:- 打开给水阀,使锅炉内部的水位达到正常工作水位;- 打开通风系统,确保充足的氧气供应;- 打开燃料供应系统,点火并调整燃烧器的工作状态;- 检查锅炉的压力和温度,根据需要进行调整;- 调整循环泵的工作状态,确保锅炉内部的水循环正常。
五、锅炉的维护1. 定期检查定期检查锅炉的各个部件,包括但不限于:- 燃烧器的工作状态和燃料供应系统;- 锅炉的水位、压力和温度传感器;- 循环泵和通风系统的工作状态;- 锅炉内部的清洁程度和沉积物情况。
照明作业指导书 (15页)

本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==照明作业指导书篇一:照明作业指导书设备及构筑物照明安装作业指导书1.工程概述1.1概述右玉2×300MW煤矸石电厂工程设备及构筑物照明工程主要包括:汽机本体照明、锅炉本体照明,电除尘本体照明,屋外配电装置照明、化学水系统,及其他附属车间照明安装。
1.2主要工作量本工程需完成的工作量主要包括:安装照明、检修配电箱92个、各种灯具4545套、开关294个、插座164个,敷设电线钢管22185米、导线48580米。
2.编制依据1. 《电气装置安装工程质量检验及评定规程》DL/T 5161.16-201X2. 《电气装置安装工程质量检验及评定规程》DL/T 5161.17-201X 3. 《建筑电气工程施工质量验收规范》GB50303-201X4. 北京国电华北电力工程有限公司图纸《照明总的部分》D15015. 北京国电华北电力工程有限公司图纸《主厂房照明》D1502 6. 北京国电华北电力工程有限公司图纸《集控楼照明》D1504 7. 北京国电华北电力工程有限公司图纸《烟囱照明》D15058. 北京国电华北电力工程有限公司图纸《220kV屋外配电装置场地照明图》D1506 9. 北京国电华北电力工程有限公司图纸《化学水系统照明图》D15011 10. 北京国电华北电力工程有限公司图纸《引风机室照明图》D15013 11. 北京国电华北电力工程有限公司图纸《网控楼照明图》D15019 12. 《电力建设安全健康与环境管理工作规定》201X-01-213.施工准备3.1施工技术准备3.1.1施工图纸已经过业主、监理公司、设计院及施工单位四方会审,基本满足施工要求。
3.1.2施工人员都已通过三级安全教育考试并经专业培训合格,取得上岗证。
3.1.3施工作业人员应熟悉与照明有关的图纸及规范,并在作业前进行安全技术交底。
攀钢工程锅炉本体照明安装施工作业指导书 报审版

目录1.工程概况及工程量 01.1工程概况 02。
编制依据及说明 (1)2.1编制依据 (1)2.2编制说明 (1)3。
施工准备及工作条件 (1)3。
1施工前技术准备工作 (1)3.2施工材料和工器具的准备 (2)3.3施工组织结构及劳动力配置 (2)4。
作业程序和方法 (3)4.1作业程序 (3)4.2施工方法及要求 (4)5.质量保证措施及检验要求 (5)6。
安全和环境管理 (5)6。
1安全管理措施 (5)6。
2环境管理措施 (6)6.3施工危险源辨识及控制措施 (7)6.4环境因素辨识及预防措施 (7)锅炉本体照明安装作业指导书1.工程概况及工程量1。
1工程概况本工程1×300MW煤矸石综合利用自备电厂位于攀枝花市格里坪原攀钢电厂内,属于攀钢集团自备电厂。
本工程照明安装包括:锅炉本体照明、检修、低压插座箱安装、镀锌穿线管配制、线管支架制作安装、灯具安装、导线穿管和接线、通电验收等工作。
安装灯具分别分布在锅炉0米—63.6米等共计27层平台位置,其中最高层高度63.6米。
1.2工程量和工期1.2.1工程量1。
2.2施工工期计划开工日期为2014年7月15日,完工日期为2014年10月25日。
2.编制依据及说明2。
1 编制依据1。
西南电力设计院照明施工F313S-D140302设计图;2。
《电气装置安装工程质量检验及评定规程》DL/ T 5161。
17一2002;3.建设部颁发的《电气装置安装工程电气照明装置施工及验收规范》GB50259-2006;4.《电力建设安全工作规程》(火力发电厂部分)DL5009。
1—2002等;5。
攀钢工程施工组织总设计.2.2编制说明照明设施是保障锅炉本体设备安全运行的重要设施,为保证本工程锅炉本体照明安装工程施工的安全、质量和进度。
根据本工程锅炉照明安装施工和锅炉机务施工大量交叉的特点.特编制该施工技术方案,用于本工程锅炉本体照明安装。
3。
施工准备及工作条件3.1 施工前技术准备工作3.1.1完成施工图图纸会审及施工设计交底工作;3.1.2由于锅炉照明设施和锅炉平台栏杆施工进度以及现场机务设备、热力管线安装布置等原因,必须在施工前根据设计意图和原则,局部优化灯具管线的布置,使照明布置更加合理,避免返工以及降低施工成本从而提高劳动效率 ;3.1.3 施工人员施工前必须熟悉施工图和参加施工安全技术交底,,并能熟练掌握照明安装方法及工艺要求。
锅炉本体照明

主要工程量材料表
序号 材 料 1 镀锌钢管 2 耐热铜芯导线
规格 DN20 BV-500 1×2.5mm2
单位 米 米
数量 2200 4400
备注
3 防爆型单项插座 AC220V 10A
个
4
4 防爆灯
AC220V 100W
5 事故照明配电箱 4SMX
6 照明配电箱
8ZMX
套
260
个
1
个
1
1.3 主要技术特点 1.3.1 全厂接地装置概况
作业的主要工机具、测量仪表统计表
序号
工器具名称
规格
数量
备注
1
弯管器
Φ25
1个
2
锯弓
2把
3
手锤
1.5 磅
2把
4
圆锉
2把
5
摇表
1000V
1块
6
砂轮锯
1台
7
电焊机
1台
8
接线工具
3套
9
台钻
1台
4 作业的质量措施: 4.1 质量目标
全厂构筑物照明工程施工的施工项目合格率 100%。 4.2 验收等级及主要工序质量控制点
附件:锅炉本体照明安装工程施工技术方案
技术负责人: 监理部审查:
经办人:
承包商(章): 年月日
锅炉操作作业指导书

锅炉操作作业指导书引言概述:锅炉是工业生产和生活中常用的热能设备,正确的操作作业对于锅炉的安全运行和高效工作至关重要。
本文将为大家介绍一份锅炉操作作业指导书,以匡助操作人员正确操作锅炉,确保其安全可靠运行。
一、锅炉操作前的准备1.1 确认锅炉参数:在操作锅炉之前,操作人员应该子细阅读锅炉的技术参数和操作手册,了解锅炉的基本结构、工作原理和操作要求。
1.2 检查设备状态:操作人员应该对锅炉的各个部件进行子细检查,确保其完好无损,如锅炉壳体、燃烧器、水位计、压力表等。
1.3 准备操作工具:操作人员应该准备好所需的操作工具,如扳手、测温仪、清洁工具等,以便在操作过程中使用。
二、启动锅炉2.1 检查燃料供应:在启动锅炉之前,操作人员应该检查燃料供应是否正常,如燃烧器的燃料供应管路是否通畅、燃料储存设备是否有足够的燃料等。
2.2 打开给水阀门:操作人员应该逐步打开给水阀门,将水加入锅炉中,同时观察水位计的变化,确保水位稳定在安全范围内。
2.3 点火启动:在给水稳定后,操作人员应按照燃烧器的操作要求进行点火启动,确保燃烧器正常工作,并逐步增加燃料供给,使锅炉达到正常工作状态。
三、锅炉运行中的操作注意事项3.1 检查水位和压力:操作人员应定期检查锅炉的水位和压力,确保其在安全范围内。
如发现水位过低或者压力过高,应及时采取措施进行调整。
3.2 清洗锅炉:定期清洗锅炉是保证其正常运行的重要环节。
操作人员应按照操作手册的要求,对锅炉进行清洗,清除锅炉内部的污垢和沉积物。
3.3 检查燃料供应:操作人员应定期检查燃料供应系统,确保其正常运行。
如发现燃料供应不畅或者异常,应及时进行维修或者更换。
四、锅炉停机操作4.1 关闭燃料供应:在停机之前,操作人员应关闭燃料供应系统,住手燃料的供给。
4.2 关闭给水阀门:停机之前,操作人员应逐步关闭给水阀门,住手给水,观察水位计的变化,确保水位稳定在安全范围内。
4.3 关闭锅炉电源:在停机之前,操作人员应关闭锅炉的电源,切断电力供应,确保锅炉住手工作。
锅炉本体照明施工作业指导书

1.编制依据:1.1《华北设计院相关图纸》1.2《电力建设工程施工、验收及质量验评标准汇编》下册1.3《电气装置安装工程质量检验及评定规程》1.4《电力建设安全工作规程》2.作业范围及工程量:多伦煤化工工程锅炉本体照明工程包括#1、#2、#3、#4、#5锅炉本体照明系统。
3.施工应具备的条件及工期要求:3.1施工应具备的条件3.1.1施工相关的图纸资料齐全。
3.1.2施工用的主要材料及消耗性材料齐全。
3.1.3施工用的机具齐全。
3.1.4锅炉本体钢架安装基本结束。
3.1.5平台、步道及围栏都已安装完毕。
3.1.6施工所用脚手架搭设完毕,脚手板固定合理、牢固。
3.1.7施工人员到位并全部经过安全培训及技术交底,了解施工的所有内容,熟练掌握施工步骤及工艺要求。
3.2工期要求:3.2.1计划开工日期:2006.09.103.2.2计划竣工日期:2007.04.304.施工主要机具及材料4.1主要机具:电焊机、无齿锯、自动套丝机、、500V摇表、电工工具及各种扳手。
4.2主要材料:DN25镀锌管、耐热聚乙烯绝缘线、镀锌角钢、辅助角钢及电缆槽盒等。
5.施工方法和步骤5.1照明配电箱、检修箱及插座箱安装:5.1.1首先检查箱体型号、规格及回路数量符合设计,外观应平整、无凹凸不平,表面油漆完整;箱体内部元件齐全、无破损,型号、位置、排列符合设计。
进出线孔有胶皮护套。
5.1.2箱体一般为悬挂式安装,可用∠50*50角钢根据箱子实际尺寸钻孔,做成方框支架。
依据图纸所示位置,焊接于平台或围栏上。
要求支架焊接牢固。
用M10螺栓将照明箱牢固固定在支架上。
照明箱垂直偏差不大于3mm,底面与其所在平台相距1.3米,标高误差不大于10mm。
5.1.3安装完毕后的箱体用6 mm2或10mm2多股软铜线接地。
箱支体架应刷灰色防锈漆,要均匀无褶皱。
5.2照明管线敷设5.2.1照明管用DN25镀锌管,钢管不应有折扁、裂缝,管内应无积水、铁屑等杂物。
锅炉本体照明作业指导书

锅炉本体照明作业指导书1.编制依据1.1《电力建设安全工作规程》(第一部分:火力发电厂)DL5009.1-20021.2《电气装臵安装工程质量检验及评定规程》DL/T 5161.1~5161.17—2002 1.3《电气装臵安装工程施工及验收规范汇编》 1997年版1.4《电力建设安全健康与环境管理工作规定》 2002年版1.5施工图纸(根据工程实际情况添加)2.概述适用于锅炉本体照明的安装工程。
3.主要工作量(根据实际情况填写)4.作业条件5.施工方案1施工工序流程:电线钢管制作及安装--照明配电箱安装--导线穿管--灯具安装及接线--通电校灯检查电线钢管制作及安装工序卡照明配电箱安装工序卡导线穿管工序卡3灯具安装及接线工序卡通电校灯检查工序卡6.QA检查计划F:工作负责人;E:单项工程师;A:专业工程师;O:业主代表7.安全与文明施工及环境管理7.1安全与文明施工措施7.1.1参加施工的所有人员必须遵循“管生产必须管安全”的原则,在安全施工过程中进行科学管理,完善安全设施,强化安全教育,牢固树立“安全第一,预防为主”的思想。
7.1.2参加施工的所有人员必须经安全培训,安全考试合格后方可持证上岗,施工人员不得随意更换、冒名顶替。
7.1.3施工人员进入施工现场必须戴安全帽,高空作业扎好安全带,安全带应挂在上方牢固可靠处,严禁安全带钩子挂在横杆端头或挂在钢筋上。
7.1.4工作期间不得饮酒,严禁酒后进入工地。
7.1.5严禁带病作业。
7.1.6各种专业人员须持证上岗,不得进行与本工业无关的工种作业。
7.1.7着装应符合《安规》规定,衣角袖口应扎紧,不穿高跟鞋、拖鞋、凉鞋和硬底等易滑的鞋。
7.1.8现场施工用电一律由专职电工负责,施工用电设施应经常检查维护,严禁非电工人员私自接电。
7.1.9现场施工用电应用绝缘良好的软电缆。
7.1.10现场施工人员应掌握触电急救及人工呼吸方法以防发生意外事故贻误最佳救护时机。
锅炉本体照明作业指导书

1.1 《电气装置安装工程爆炸和火灾危(wei )险环境电气装置施工及验收规范》(GB50257-2022) 1.2 《电气装置安装工程质量检验及评定规程1KV 及以下配线工程施工质量检验》(DL/T5161. 16-2002)1.3 《电气装置安装工程质量检验及评定规程电气照明装置施工质量检验》(DL/T5161. 17-2002)1.5 《火力发机电组施工创优工艺质量手册》1.6 《中华人民共和国工程建设标准强制性条文:电力工程部份(2022 年版)》1.7 设计院施工图《S06491S-D1403》2.1 工程概况:铝电公司热电厂技改二厂 4*330MW 工程#5 锅炉,锅炉照明共有6 套照明配电箱、292 套四防灯具。
导线采用穿镀锌钢管敷设,照明采用聚氯乙烯绝缘电线。
分为正常照明、事故照明和单相三极三防插座。
正常照明和插座电源取自照明PC 段,应急照明电源取自应急照明MCC。
施工进度根据业主及项目部的工期合理安排施工工期计划日期:2022 年12 月——2022 年2 月4.1 由于照明设计深度的局限性,往往存在着一些不合理的地方,施工前应根据设计图纸的原则和精神,对局部不合理的设备布置、管路敷设路径进行优化和重新布置,以使照明整体罗列有序、简捷合理。
4.2 施工人员必须熟悉相关的施工图,并认真对照施工安装有关的“施工及验收规程规范”,且熟悉施工现场环境;4.3 材料、工具齐全;4.4 施工现场具备施工条件,尽量减少交叉作业。
4.5 设计院图纸齐全;4.6 由技术员对施工人员就本施工项目进行详细的技术交底,并强调设计要求,规程规范、主要注意事项等。
4.7 施工所需机械装备及工器具量具、安全防护用品配备1 台钻 1 台2 手电钻 1 台3 台虎钳 1 台4 砂轮切割机 1 台5 角向磨光机 2 台6 电焊机 1 台7 锯弓 2 把8 扳手 2 套9 水平尺 2 把10 绞丝机 1 台11 压接钳 1 把12 圆挫 2 把13 电烙铁 2 把14 吊线锤 2 只15 500V 兆欧表 1 个16 万用表 1 个17 卷尺 2 把18 钢角尺 2 把19 常用电工工具 2 套20 剥线钳 1 把5.1 施工作业程序流程图:施工准备、材料清点照明配电箱定位(安装)灯具开关插座定位(安装)电线管配置、安装配线、穿线、接线回路校验通电试验、验收5.2 作业内容及要求5.2.1 施工准备,技术交底:技术员根据设计院图纸及有关的规程规范,向施工人员交待本次施工项目的施工范围、施工内容、路线走向、施工注意事项等有关内容。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
作业指导书控制页:*注:项目主管工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。
重要工序过程监控表作业指导书(技术措施)修改意见征集表回收签名(日期):目录1 编制依据及引用标准 (1)2 工程概况及施工范围 (1)2.1工程概况: (1)2.2施工范围 (1)3 施工作业人员配备与人员资格 (1)4 施工所需机械装备及工器具量具、安全防护用品配备 (2)5 施工条件及施工前准备工作准备 (2)6 作业程序、方法及要求 (2)6.1施工作业程序流程图: (2)6.2作业内容及要求 (3)6.3专项技术措施(无) (6)7 质量控制及质量验收 (6)7.1质量控制标准 (6)7.2中间控制见证点设置 (7)7.3中间工序交接点设置 (7)7.4工艺纪律及质量保证措施 (7)8 安全文明施工及环境管理要求和措施 (7)表8-1职业健康安全风险控制计划 (9)表8-2环境因素及控制措施 (11)1 编制依据及引用标准1.1电气装置安装工程爆炸和火灾环境电气装置施工及验收规范(GB50257-96)1.2电气装置安装工程质量检验及评定规程1KV及以下配线工程施工质量检验(DL/T5161.16-2002)1.3电气装置安装工程质量检验及评定规程电气照明装置施工质量检验(DL/T5161.17-2002)1.4公司《质量、安全健康、环境管理手册》(REV4.1版)1.5《火力发电机组施工创优工艺质量手册》1.6《中华人员共和国工程建设标准强制性条文》第三篇电气、输变电工程(2006年版);1.7设计院施工图1.8 本工程施工组织总设计2 工程概况及施工范围2.1工程概况:广东湛江奥里油发电厂2×600MW油改煤工程,锅炉照明共有1500多套三防灯具。
导线采用穿镀锌钢管敷设,照明采用耐热型铜芯塑料绝缘线。
分为正常照明、事故照明和降压插座箱。
正常照明和插座箱电源取自主厂房照明PC段,事故照明电源取自保安段。
2.2施工范围#1、#2锅炉本体照明3 施工作业人员配备与人员资格4 施工所需机械装备及工器具量具、安全防护用品配备5 施工条件及施工前准备工作准备5.1由于照明设计深度的局限性,往往存在着一些不合理的地方,施工前应根据设计图纸的原则和精神,对局部不合理的设备布置、管路敷设路径进行优化和重新布置,以使照明整体排列有序、简捷合理。
5.2施工人员必须熟悉相关的施工图,并认真对照施工安装有关的“施工及验收规程规范”,且熟悉施工现场环境;5.3材料、工具齐全;5.4施工现场具备施工条件,尽量减少交叉作业。
5.5设计院图纸齐全;5.6由技术员对施工人员就本施工项目进行详细的技术交底,并强调设计要求,规程规范、主要注意事项等。
6 作业程序、方法及要求6.1施工作业程序流程图:6.2作业内容及要求6.2.1施工准备,技术交底:技术员根据设计院图纸及有关的规程规范,向施工人员交代本次施工项目的施工范围、施工内容、线路走向、施工注意事项等有关内容。
6.2.2熟悉现场,技术员和施工班组长一起熟悉现场,确定照明线管的走向,安装方式等,确定照明线路与其它专业无冲突。
6.2.3检查照明材料是否均已到齐,照明箱、灯具及其配件应齐全无损伤变形,管线符合设计及技术合同要求。
6.2.4电线管安装:6.2.4.1电线管采用的是GB/T 3091-2008标准的DN20热镀锌钢管。
6.2.4.2敷设在多尘或潮湿场所的电线管,其管口及其各连接处均应密封。
6.2.4.3电线管的弯曲处不应有凹陷、裂缝,且其弯扁程度不应大于管外径的10%,弯曲半径不宜小于管外径的6倍,当埋于地下或混凝土内时,弯曲半径不宜小于管外径的10倍。
6.2.4.4当电线管遇到如下情况时,中间应增设接线盒或拉线盒,且接线盒或拉线盒的位置应便于穿线:1、电线管长度超过30米,无弯曲。
2、电线管长度超过20米,1个弯曲。
3、电线管长度超过15米,2个弯曲。
4、电线管长度超过8米, 3个弯曲。
6.2.4.5电线管的固定方式:锅炉本体均采用导线穿镀锌钢管沿锅炉钢架(柱、平台、楼梯、钢架)明敷。
6.2.4.6电线管敷设应排列整齐,明敷时固定点应均匀,管卡间的最大间距不应大于2.0米,管卡与终端、弯头中点、电气盒箱边缘的距离宜为150-500mm。
暗敷时,电线保护管与建筑物表面的距离不应小于15mm。
6.2.4.7电线管的连接应符合下列要求:1、采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2;连接后其螺纹宜外露2-3扣。
2、采用套管连接时,套管长度宜为管外径的1.5-3倍,管与管的对口处应位于套管的中心,套管采用紧定螺钉固定,螺钉应拧紧,在振动场所,紧定螺钉应有防松动措施。
6.2.4.8电线管与盒箱、设备的连接应符合下列要求:1、电线管与设备采用锁紧螺母连接时,管端螺纹应外露锁紧螺母2-3扣。
2、电线管与设备直接连接时应将电线管敷设到设备的接线盒内。
3、当电线管与设备采用金属软管连接时,在室内干燥场所,应将管口处密封,软管引入设备接线盒内,在室外及潮湿场所,应将软管弯成滴水弧状(防水弯)后再引入设备接线盒。
6.2.4.9爆炸与火灾环境中的电线管安装应符合下列要求:1、管与管、管与其他设备之间的连接应采用螺纹连接。
螺纹处应涂以电力复合脂,不得在螺纹上缠麻或绝缘胶带。
螺纹的外露丝扣不应过长。
6.2.5灯具、开关安装:6.2.5.1灯具安装高度应符合设计标注要求6.2.5.2灯具应固定在专设的框架上,并牢固可靠,每个灯具固定用的螺栓或螺钉不应少于2个;灯具的导线不应贴近灯具外壳,且在灯盒内应留有余量。
6.2.5.3灯具不得直接安装在可燃构件上,当灯具表面高温部位靠近可燃物时,应适当调整灯具位置或采取隔热、散热措施。
6.2.5.4在爆炸和火灾危险环境中防爆灯具的安装应符合以下要求:1、灯具的种类、型号和功率应符合设计和产品技术条件要求,不得随意变更。
2、电气设备、接线盒的进线孔应采用密封圈或密封堵料封固,其他多余的孔应用丝堵堵塞严密。
6.2.6照明箱安装:6.2.6.1照明配电箱安装高度为底边距地面1.3米,开关中心线距地面1.3米。
6.2.6.2照明配电箱应接地良好,安装完后在照明配电箱上标明用电回路名称。
6.2.7配线、穿线、接线6.2.7.1照明导线的色标如下:A相:黄色线,B相:绿色线,C相:红色线,中性线:蓝色线,接地导体:黄绿双色线,控制线(进开关):黄色线6.2.7.2各照明回路应尽量均匀分配在A、B、C三相上,以使三相负荷平衡。
6.2.7.3照明导线穿管敷设应符合如下要求:1、同一种类的照明回路允许共管敷设,不同电压等级或不同种类的照明回路不允许共管敷设。
2、管内导线(包括绝缘层)截面积总和不应超过管内截面积的40%。
3、在配线的分支线连接处,干线不应受到支线的横向拉力。
4、导线在管内不应有接头和扭结,接头应设在接线盒内。
6.2.7.4导线穿入电线管内时管口处应设置护线套保护导线;在不进入接线盒的垂直管口,穿入导线后应将管口密封。
6.2.7.5电气照明装置的接线应牢固,电气接触应良好。
在爆炸及火灾危险环境中的导线连接不得采用绕接,应采用有防松措施的螺栓固定或压接、熔焊。
6.2.7.6剥开导线绝缘层时不应损伤线芯,芯线连接后,绝缘带应包缠均匀严密,其绝缘强度不应低于导线原绝缘强度。
6.2.7.7螺口灯头的接线,其相线应接在中心触点的端子上,零线应接在螺纹的端子上。
6.2.7.8穿、接线工作结束后,应全面检查管路有无可能进水的孔洞,如:接线盒盖板、接线盒及多通备用接口等,并应采取有效封堵,以确保整个照明系统封闭良好。
6.2.8回路校验6.2.8.1回路校验应在回路断电情况下进行,先检查照明配电箱上回路标志是否清晰正确,然后采用校灯检查回路是否通断良好,最后对逐个回路的绝缘电阻进行检查,大于0.5兆欧(采用500V兆欧表测量)为合格。
若校验过程中发现某个回路存在问题,应查明原因并处理完毕后方可进行下一回路的校验。
6.2.8.2对回路的检查应做好详细的记录。
6.2.9通电试验与验收6.2.9.1通电试验须在回路校验全部结束并合格后方可进行,通电前应分别检查总进线开关及分支开关的电压是否符合设计要求,然后对逐个回路进行通电试亮,并检查灯具的亮度及控制性能是否符合设计与厂家技术特性要求,检查开关的通断性能,检查插座是否接线正确。
6.2.9.2通电试验、校灯检查为四级验收项目。
6.3专项技术措施(无)7 质量控制及质量验收7.1质量控制标准全面执行该项目作业范围的国家及行业技术规范和验评标准、设计要求、厂家标准,还应满足合同规定、质量承诺和质量目标的要求。
7.1.1配管弯曲半径一般不小于管外径6倍,如有一个弯时应不小于管径的4倍。
7.1.2按照安装标准的固定点间距要确定支、吊架的具体位置,固定点的距离应均匀,管卡与线管终端、电气具或箱盒边缘的距离为150-500㎜,钢管中间管卡的最大距离为2m。
7.1.3所有管路用管箍丝扣连接,套丝不得有乱扣现象,上好管箍后管口应对严对外露丝应不多于2扣。
7.1.4所有管子断口处应平齐,管口必须打磨光滑无毛刺。
管子套丝扣应干净清晰,线管、穿线盒等密封可靠。
7.1.5所有管路、灯具及支架安装时要平、直、正。
7.1.6所有材料的规格要符合设计要求。
7.1.7竣工图、隐蔽工程收签等相关文件齐全。
7.2中间控制见证点设置7.2.1使用的照明导线型号规格、颜色等必须符合设计要求。
7.2.2照明灯具接线完工后回路的绝缘检查,校灯试验属四级验收,需质检和监理部门到现场见证。
7.3中间工序交接点设置7.3.1施工前技术人员必须与设计院和其它相关专业沟通协调好,看锅炉本体照明灯具安装位置、照明线管走向是否与其它设备等冲突,是否需更改走向和位置。
7.3.2施工安装用的脚手架必须满足符合要求。
7.3.3必须确认所有照明灯具安装和接线工作已经完成,并具备通电试验条件后才能通电,以确保人员和设备的安全。
7.4工艺纪律及质量保证措施7.4.1严禁使用电火焊吹割线管、支架等。
7.4.2钢管与钢管的连接、钢管与穿线盒、灯具之间的连接必须丝扣连接,严禁直接电焊固定连接。
7.4.3导线必须严格按规范标区别相色,避免造成短路、混淆等现象。
7.4.4所有线管、立柱、灯具等必须横平竖直安装固定牢固,偏移误差满足规范要求。
7.4.5照明箱内灯具回路名称必须清晰、正确。
7.4.6提高外在工艺质量:制定照明内部施工工艺标准(如:灯具的布置位置与安装方式,电线管固定角钢的长度,灯具设备的框架形式等)确保同一类型的管路敷设和设备安装都有统一的尺寸和模板,减少施工的随意性。
7.4.7保证照明的内在质量:对电线的敷设和接线重点把关,确保绝缘合格,电气接触良好,实现四级验收通电实验一次成功。
