第九组短应力线轧机结构分析

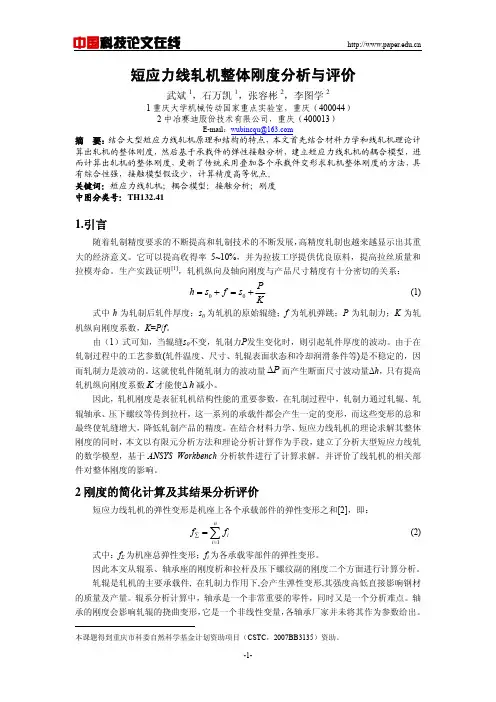

短应力线轧机整体刚度分析与评价
图 10 轴向串动力作用下耦合模型的轴向位移
图 11 轴向串动力作用下轴承座的轴向位移
以轴承孔的中截面的轴向变形为评价标准，在不计轧制力对轴向位移的影响情况下，轧
机在轴向上的刚度系数为：
Cy=132000N/0.02616mm=5045.87kN/mm
3.3 纵向（z 向）刚度计算
纵向指沿轧件进给方向。轧件在轧制过程中，一方面在轧制力方向发生塑性变形，另一 方面往前进给。在与轧辊接触位置产生摩擦力，由摩擦力产生的力矩与轧制力矩平衡，同时
所示。
-5-
中国科技论文在线
图 12 进给力作用下的耦合模型 z 向变形分布
图 13 进给力作用下的轧辊轴线 z 向变形分布
轧机在进给方向上的刚度系数为：Cz=Fz/fz=4524.52kN/mm
4 结论
(1) 本文用经验公式和有限法分别计算了大型短应力线轧机的承载件和整机的刚度，因 而对优化轧机的各承载件（如辊系、拉杆）提供了参照。
3.1 径向刚度计算
径向刚度指在轧制力方向上产生单位变形所需轧制力的大小，径向刚度是影响辊缝的主 要表征指标[4]。通过分析计算得到的短应力线轧机的径向弯曲变形如图 4 所示，在轧制作 用下轧辊轴线的弯曲变形曲线如图 5 所示。
图 4 轧制力作用下的模型 x 向弯曲变形分布
图 5 轧制作用下轧辊轴线挠曲变形
由于短应力线轧机的轴承采用四列架圆柱滚子轴承，属于多物体的接触问题[9]。由 Hertz 接触理论得出：
-3-
中国科技论文在线
⎡ ⎢0.637 ⎢
⎡⎢⎣λ1
⎛ ⎝⎜
ln
2R1 b
+
0.407
⎞ ⎠⎟
+
短应力线轧机(课堂PPT)
材料四班
1号：李丹阳 2号：李迎馨 4号：李栋格
1
短应力线轧机介绍
所谓短应力线轧机是指 应力回线缩短了的轧机。 这里所说的应力回线是轧 机在轧制力的作用下机座 等各受力件的单位内力所 连成的闭合环线,简称应力 线,受力件的弹性变形量又 与其长度成正比,因此缩短 应力回线的长度，就能减 小轧机的弹性变形,提高机 座的刚度。
轴向固定 轴承座轴向定位机构主要功能是在保证轴承座能摆动自位轴承受力的 前提下,通过对轴承座的轴向定位,控制轧辊在轧制过程中的轴向窜动。 长方柱通过螺钉与固定支座相连，轴向固定端轴承座通过两边两对球 面垫与长方柱压靠固定，轧辊通过推力轴承和轴承座端向固定。 轴向力主要又长方柱承受。
11
六、新式短应力线轧机轴向固定和调整原理
6
三、短应力线轧机径向调整原理
由一套蜗轮蜗杆带动立柱旋转 实现辊缝调整，即蜗轮与一 个长蜗杆相啮合，每个蜗轮 又与辊系一个立柱以键相联 接，蜗杆轴上安装有内齿圈 和外齿轴套两个齿形离合器， 可以同时压下，也可以单侧 压下，选用齿形为花键的牙 嵌离合器，这种齿形可以传 递较大的力矩且容易啮合。 压下机构调整完毕后，蜗轮 蜗杆传动机构能自锁
注：轴承座安装时在固定支座和轴承座之间放置 四个等高垫以保证轧辊两端水平。
15
十、短应力线轧机的易损零件
轧辊、四列滚动轴承、推力轴承、平衡弹簧、耐 磨滑板、球面垫、平衡螺母、压下螺母、套筒等
16
十一、新旧短应力线轧机对比
17
新式轧机平 衡机构采用 液压
旧式轧机平 衡靠平衡弹 簧调节
18
旧式轧机径 向调节结构 采用手轮调 节
8
新式短应力线轧机的平衡
新式短应力线轧机使用 弹性阻尼体代替弹簧， 可以做到吸震和缓冲的 作用；没有采用液压缸， 消除了使用液压缸平衡 方式产生的泄漏、失效 现象。但是长期使用会 产生老化失效。

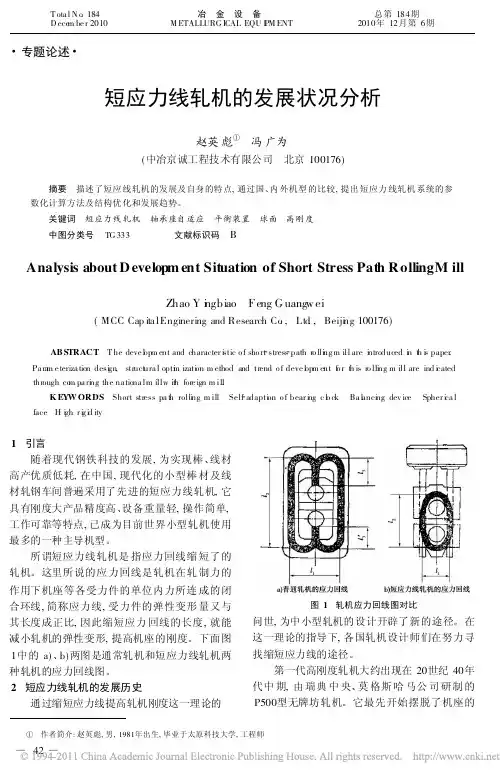

短应力线轧机的发展状况分析
2)轧辊轴承的寿命计算 Lh = 16670 /n % (C / P ) 10 / 3( n 轴承转速, C 基本额定动负荷计算值, P 当量动负荷 )。
3) 根据轧机轴承座的受力简图 9可知, 作用 在轴承座上的负载是通过滚动体由轴承 内圈传 向轴承外圈, 再由外圈传向轴承座。由于轴承外 圈和轴承座之间是紧配合, 因此轴承滚子传递到 轴承外圈的力可以看做是传到轴承座孔上的力, 这个力的分布规律可根据轴承载荷分布 规律来 确定, 滚动轴承中的载荷分布规律如图 10所示。
关键词 短应力线 轧机 轴承座自适应 平衡装置 球面 高刚度
中图分类号 TG 333
文献标识码 B
Analysis about D evelopm ent Situation of Short Stress Path R ollingM ill
Zhao Y ingbiao F eng G uangw ei
4 系统的参数化计算方法 4. 1 轧辊的校核
轧辊包含辊身、辊径及扁头三部分, 将轧辊 简化为简支梁计算, 轧制压 力简化为集中 载荷, 辊径的强度按弯曲和扭转合成应力计算。
表 1 机型对比
参数
国外机型 1
国外机型 2
国外机型 3
Cer i
开口度范围
消除受力应变
平衡装置 消除拉杆螺纹间隙 支撑与机座接触面距
高产优质低耗, 在中国, 现代化的小型棒 材及线 材轧钢车间普遍采用了先进的短应力线轧机, 它 具有刚度大产品精度高、设备重量轻, 操作简单, 工作可靠等特点, 已成为目前世界小型轧机使用 最多的一种主导机型。
短应力线轧机 PPT
可以互相讨论下，但要小声点
•9
新式短应力线轧机的平衡
新式短应力线轧机使用 弹性阻尼体代替弹簧， 可以做到吸震和缓冲的 作用；没有采用液压缸， 消除了使用液压缸平衡 方式产生的泄漏、失效 现象。但是长期使用会 产生老化失效。
五、轧制力经过的零件
轧辊→轴承→轴承座 →球面垫→压下螺母 →压下螺丝→机架
严重。 ★轴承座轴向震动：长方柱与轴承座固定螺钉松动。
★压下螺母与立柱台肩未抵紧。这是由于压下螺母的定 位销位置不对造成的。
六、新式短应力线轧机轴向固定和调整原理
• 1 轴向固定 新式短应力线轧机无长方柱，轴向固定采用压下立柱与轴承座的紧密配合。 压下立柱上有轴向固定套，与轴承座间隙很小，防止轴承座的轴向运动；轧辊通
过推力轴承和轴承座端向固定。 轴向力由立柱承受，立柱尺寸较大。 • 2轴向调整 直接通过扳手拧蜗杆，带动轴端的齿圈转动，其余同旧轧机。
短应力轧机
材料四班
1号：李丹阳 2号：李迎馨 4号：李栋格
短应力线轧机介绍
所谓短应力线轧机是指 应力回线缩短了的轧机。 这里所说的应力回线是轧 机在轧制力的作用下机座 等各受力件的单位内力所 连成的闭合环线,简称应力 线,受力件的弹性变形量又 与其长度成正比,因此缩短 应力回线的长度，就能减 小轧机的弹性变形,提高机 座的刚度。
七、叙述本轧机轧辊轴承座自动调位原理
在轧辊弯曲时，通过 球面垫来事轴承座跟着 轧辊一起弯曲摆动，减 少轴承烧损。通过压下 螺母下有一个球面垫、 长方柱与轴承座之间有 一个球面垫、固定轴承 座与长方柱的螺母为球 面的来实现自动调位(由 于三者摆动球心不同， 所以只能减轻不能消除)
短应力线轧机
-
十二、短应力线轧机轴承座不规则运动方式 及原因
★轴承座上下震动： 1、平衡弹簧断裂或者疲劳失效（单边轴承座震动） 2、支座与轴承座连接不紧，即“腰没夹紧”（上下轴
承座一起震动） ★轴承座前后震动：支座与轴承座之间的耐磨铜板磨损
严重。 ★轴承座轴向震动：长方柱与轴承座固定螺钉松动。
-
三、短应力线轧机径向调整原理
由一套蜗轮蜗杆带动立柱旋转 实现辊缝调整，即蜗轮与一 个长蜗杆相啮合，每个蜗轮 又与辊系一个立柱以键相联 接，蜗杆轴上安装有内齿圈 和外齿轴套两个齿形离合器， 可以同时压下，也可以单侧 压下，选用齿形为花键的牙 嵌离合器，这种齿形可以传 递较大的力矩且容易啮合。 压下机构调整完毕后，蜗轮 蜗杆传动机构能自锁
短应力线轧机缺点
轴向固定调整和轴承座自位机构相互干涉影响，即降低了轴向刚度，容易造成窜辊。 由于压下螺母受力较大，且更换不方便，如有损坏，需要将整套辊组及蜗轮箱等全部拆装。
-
三、短应力线轧机径向调整原理
径向调整其实就是轧机的压 下，旧式短应力线轧机采用 手动压下，通过手轮带动蜗 轮蜗杆转动，来带动压下立 柱转动，立柱只转不动，压 下螺母与压下立柱螺纹配合， 通过压下螺母的轴向约束， 达到压下螺母的上下运动， 压下螺母压在球面垫上，进 而将力传递到轴承座上；轴 承座的上下移动带动轧辊上 下移动，从而达到调成辊缝 的目的。
短应力轧机
材料四班
1号：李丹阳 2号：李迎馨 4号：李栋格
-
短应力线轧机介绍
所谓短应力线轧机是指 应力回线缩短了的轧机。 这里所说的应力回线是轧 机在轧制力的作用下机座 等各受力件的单位内力所 连成的闭合环线,简称应力 线,受力件的弹性变形量又 与其长度成正比,因此缩短 应力回线的长度，就能减 小轧机的弹性变形,提高机 座的刚度。
短应力线轧机机械结构分析
短应力线轧机机械结构分析何永清【摘要】分析了短应力线轧机的机械结构特点.【期刊名称】《现代冶金》【年(卷),期】2012(040)004【总页数】3页(P4-6)【关键词】短应力线轧机;轧机机芯;轴向定位;减速齿轮箱【作者】何永清【作者单位】宝钢苏冶重工有限公司,江苏苏州215151【正文语种】中文【中图分类】TG333.6+2引言短应力线轧机又称高刚度轧机、红圈轧机。
作为二辊热轧机,其舍弃了沿用轧机上部压下轴承座的二侧牌坊式机架结构,改为二侧各用二根正反旋向的螺杆拉紧上、下轴承座的结构,在保证轧机足够刚度的前提下,取消了二侧牌坊,使整机结构更为简捷,同时在此基础上实现了轧制线恒定、轧辊离线更换等高速、连续轧制的要求。
短应力线轧机由驱动部分和轧机部分组成,统称为轧机机列。
驱动部分包含调速电机和底座、联轴器和减速齿轮箱。
轧机部分包含轧机底座、接轴和接轴托架、轧机机芯和辊缝调节装置(俗称“压下装置”)。
驱动部分和轧机部分的安装连接形式稍作变化可形成立式和水平二种轧制方式,增加回转架即可实现立式和水平二种轧制方式的转换,成为平立转换轧机。
1 拉杆、螺母与其间隙消除结构拉杆、螺母与其间隙消除结构的主要功能是减小轧制中进、出钢时的弹跳现象。
目前常见的结构有液压缸撑开上下轴承座,同时消除拉杆螺母间隙;弹性阻尼体撑开上下轴承座,同时消除拉杆螺母间隙;碟簧撑开拉杆的主辅螺母消除间隙,同时撑开上下轴承座;弹簧(弹性阻尼体)压紧拉杆的主辅螺母消除间隙,同时撑开上下轴承座等 4种。
1.1 液压缸撑开方式液压缸撑开方式如图 1所示,拉杆受到较大预拉应力,轧辊辊面直径变化时撑开力保持不变。
但在轧制时拉杆的拉应力因之叠加,提高了对拉杆的刚度要求。
液压缸撑开方式的主要缺陷是由于使用状况恶劣造成的泄漏、失效。
图1 液压缸撑开方式示意图1.2 弹性阻尼体撑开方式弹性阻尼体撑开方式如图 2所示,消除了使用液压缸撑开方式产生的泄漏、失效现象。
短应力线轧机机架结构的改进及优化
DOI：10.3969/j.issn.l006-110X.2020.05.019短应力线轧机机架结构的改进及优化李辉,李树杰(天津钢铁集团有限公司，天津3003011［摘要］天津钢铁集团有限公司棒材厂的轧机全部采用短应力线轧机，在棒材轧制过程中，由于受钢坯的冲击、减速机输岀轴等因素的影响,造成轧机机架与拉杆接触部位铜套的紧固螺丝经常发生切断。
螺丝的切断往往导致机架铜套脱落,从而引发轧机在轧制过程中失去工作精度，造成轧制事故。
本文通过对轧制过程中可能导致该现象的原因进行分析，并结合现场对机架与拉杆相结合部位铜套的结构进行了改造，对该问题提岀解决方法。
［关键词］机架4精度4改造4事故Improvement and optimization of the f$+mestructure of the short stress line rolling millLI Hui and LI Shu-jie(Tianjin Iron and Steel Gronp Company LimiteP,TIANJIN300301)Abstract The rolling mill of Tianjin Iron and Steel Group Co.,Ltd.^s bar mill uses a short stress line mill.During the bar rolling process,due to the impact of the billet and the output shaft of the reducer, causes the mill stand and the pull rod contact position copper sleeve fastening screw to occur often the root to cut.Undercutting of screws often causes the copper bushing of the stand to fall off,which causes the rolling mill to lose its working accuracy during the rolling process,causes rolling accidents.This article analyzes the reasons that may cause this phenomenon during the rolling process,and combined with the field,the structure of the copper sleeve in the joint part of the frame and the pull rod is modified,on the spot to propose a solution to this problem.Key words frame,accuracy,transform,accidentg M -# 0 CM0 CM 0引言棒材厂轧机是用来将钢坯轧制成规定尺寸的圆钢或螺纹钢筋的专属设备。
短应力线轧机的结构特点分析
山西机械 ＳＨＡＮⅪ ＭＡＣＨＩＮＥＲＶ
Ｎｏ．１ Ｍａｒ．
文章编号ｚｌ００８—８３４２（２００３）Ｏ卜００１３·０２
短应力线轧机的结构特点分析
高晋芳
（太原矿山机器集哥有限公司设计院，山西
太原０３０００９）
摘要。介绍了短应力线轧机的结构特点和性能．它具有轧｛｝｛精度高、重量轻、废品少、见效快的特点ｔ受到轧钢厂
由于缩短了应力回线，提高了轧机的刚度，从而获 得了高精度产品；设计紧凑，体积小，重量轻，简化了装 配，减少了大量的基础工作；在轧制期间更换辊环时， 导卫装置保持在原有位置．不需要更新移动；轧辊辊缝 对称调整，保证了轧制线固定不变，因而，延长了导卫 装置的寿命。 ３需要解决的问题
（１）短应力线轧机都备有二套以上的辊组，换辊 是将旧辊组取下，换新辊组，所需的备件多，包括轧辊、 轴承座、拉杆、蜗轮箱、蜗杆等，相对增加成本。
丁轧制线固定不变，从而，使导卫装置的调整、安装、维 护都很方便，减少了操作事故和工艺事故，提高了成材 率和作业率。 １．６轧辊平衡装置
由于轴承座及上轧辊的自重使拉杆螺丝与压下螺 母之间产生间隙。此间隙若不消除，则轧钢时将在间隙 处产生冲击，影响整个机座的刚度，因此必须采用平衡 装置来平衡上轴承座和上轧辊的重量以消除间隙。 ２与普通牌坊式轧机相比短应力线轧机的优点
当轴向调整轴承座或安装误差使拉杆被迫歪斜球面垫允许拉杆有一个小范围的摆动以减小轴承的边缘负荷提高轴承寿命球面垫要满足硬度和表面耐磨性的要求故球面垫材料选用40crnim114辊缝调整机构辊缝调整机构用于调整辊缝的大由于调整行程比较小且不需要经常调整所以采用手动或液压马达压下该装置采用大传动比的蜗轮蜗杆减速因此省为辊缝调整机构原理图由一套蜗轮蜗杆带动拉杆旋转实现辊缝调整即四个蜗轮与一个长蜗杆相啮合每个蜗轮又与辊系一个拉杆以键相联接蜗杆轴上安装有内齿圈和外齿轴套两个齿形离可以同时压下也可以单侧压下选用齿形为花键的牙嵌离合器这种齿形可以传递较大的力矩且容易啮合
棒线材短应力线精轧机刚度的分析与研究
缮 短 应力线 痧 旁 ｚ
变形
｜ ：｜ 霉 黪毒 謦 ｊ 嚣０ 。 蠢 Ｉ ｉ ｌ
蠢 目分娄号 ：Ｇ３３６ Ｔ ３． ２
－ －
群
碍 露
ｇ 艾蕈鳙 毒
爱
刀
１ 短应 力线 轧机 的 刚度 定 义
其 中 ： 机 座 的 弹性 变 形 ，１ ｉ 轧 辊 弹跳 ｉ 除 轧 Ａ＝ １／２ Ｅ・ ＝ ．４ ｍ ［１ 一 Ｉ１ ￣ 一 Ｒ・ （ ・ Ｆ ）００ ３ ｍ。 ２
的拉 伸 变形 和 弯 曲零件 弯 曲变形 之 和 。 在 中 、 型轧 机 上 ， 少 的有 效措 施 是 缩 短辊 身长 小 减
Ｂ Ｆ型 ， ０ 短 应 力线 轧 机 在 轧制 过 程 中， 最终成品的质量和精度影响最大 ， 对 因此 ＋ ０ ３０
螺 母 的 啮合 长 度 １ ６ ｍ ３ ７ ｍ；螺 母 的外 径 Ｄ＝ ４ ｍ ＝ ，１４ ｍ；
螺母 的截 面积 Ｆ＝ｒ （ 一 ／＝ ． ｌＩ 螺母 的压缩 变形 ２－・ ｒ ｄ ） ００１Ｈ ４ ；
（ ） 柱 的拉 伸 变形 ２立 拉杆承 受拉 力 约为 ０ 倍 轧 制力 Ｒ ０ Ｐ Ｉ ｘ０Ｎ； ＿ ４ ＝ ． ＝． １ 拉 ４ ６
杆 中性 轴 的长度 １ ５ ０ ｉ；立 柱 直径 螺纹 中径 ｄ ８ ｍｍ； ２ ０ ｒｎ ＝ ａ ＝３
机高 ， 轧出的产 品尺寸精度高 ， 满足 了高端用户的要求 。
当 ＝ ７ ３ ５时 ， 辊 的 弹性 变 形 （ 度 ） 到 最 大 ， 轧 挠 达 ＝
短 应 力线 轧 机 克服 了传 统轧 机 刚度 低 、生产 条件 不 稳定 、 整性 能差 等 缺 陷 。 应力 线 轧机 的刚度 较 传 统轧 凋 短
短应力线结构对机械强度影响分析
短应力线结构对机械强度影响分析摘要：短应力线结构对机械强度的影响受着非常多因素的影响，因此，在开发阶段就应该对其充分剖析。
本文就针对短应力线结构来分析，通过比较具体的轧机来分析当前其对机械的强度，从而更加合理地分析出短应力线结构到底对机械强度有着那些影响。
因此，着重对立柱斜楔孔的斜度与强度的影响作为分析的重点，逐一分析出其他几种因素对强度的影响，比如结构形式、连接方式的变化都会对机械强度产生一定的影响，以及如何才能避免这些影响导致机械强度不足则是设计师们以后研究的方向。
同时本文也为工业机械发展中机械的制作提出了短应力线结构这一看法，以期能够从不同角度来分析机械强度并做好相关的理论依据，这也填补了当前改领域的空白。
关键词：短应力线结构；机械强度；斜楔孔斜度1.立柱斜楔孔的斜度与强度的影响一个机械如果能够达到正常的运转，其中机架的作用是不容小觑的，它不仅需要足够的精度，还需要一定的强度。
短应力线轧机主要结构包括辊系，压下装置，轴向整装置，机架和导卫装置等。
我们从短应力线轧机机架的分析上来看，强度的作用力在于立柱斜楔孔的倾斜程度上。
以短应力线轧机机构受力情况分析（如图1-1）可以得出结果。
1为上轴承座，2为机架立柱，3为上轧辊，4为机架下横梁，5为下轧辊，6为下轴承座。
从各个作用力的分析上来看，垂直力R 对通过斜楔面来达到对作用面也就是立柱产生的不同方向的作用力F。
5也就是下辊轴承座在垂直力R的作用下产生的力可以使得立柱的上部会沿着窗口靠近。
从侧面来看，T作为立柱和上辊轴承座之间的作用力，其实不固定的，因此需要对其进行求解而得出相应的值。
它的值是由机架立柱挠区和下横梁挠区相加的和来体现轴承座与两立柱间的间隙。
经过卡式定理和材料力学公式可以得出不同的公程式，由材料力学的角度来看，当斜楔对立柱的产生水平分力时，则立柱斜楔孔是为斜楔对立足垂直分力的角度的函数，最后求出T值后，分析出弯矩图的形状，就可以显而易见的发现当立柱的危险断面倾向于斜楔孔时，则说明应力较为集中，断面的可能性较小。
