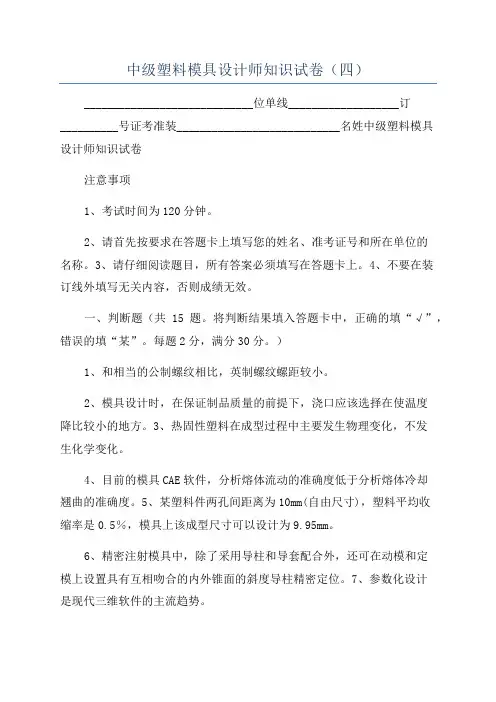

中级塑料模具设计师知识试卷(四)
中级塑料模具设计师知识试卷（四）_____________________________位单线___________________订__________号证考准装____________________________名姓中级塑料模具设计师知识试卷注意事项1、考试时间为120分钟。
2、请首先按要求在答题卡上填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读题目，所有答案必须填写在答题卡上。
4、不要在装订线外填写无关内容，否则成绩无效。
一、判断题（共15题。
将判断结果填入答题卡中，正确的填“√”，错误的填“某”。
每题2分，满分30分。
）1、和相当的公制螺纹相比，英制螺纹螺距较小。
2、模具设计时，在保证制品质量的前提下，浇口应该选择在使温度降比较小的地方。
3、热固性塑料在成型过程中主要发生物理变化，不发生化学变化。
4、目前的模具CAE软件，分析熔体流动的准确度低于分析熔体冷却翘曲的准确度。
5、某塑料件两孔间距离为10mm(自由尺寸)，塑料平均收缩率是0.5％，模具上该成型尺寸可以设计为9.95mm。
6、精密注射模具中，除了采用导柱和导套配合外，还可在动模和定模上设置具有互相吻合的内外锥面的斜度导柱精密定位。
7、参数化设计是现代三维软件的主流趋势。
8、具有中心对称结构的塑料制品，如果浇口不在对称线上，那么，距离浇口近的部位收缩较大。
9、螺纹型芯的驱动可以采用很多种形式，使用螺杆直线运动带动螺母旋转运动的脱螺纹结构时，要保证螺杆的升角足够小。
10、动定模中互相配合的部件可以设计为不同的材料和不同的硬度，从而可以在正式生产中控制发生磨损的部件为其中简单的、易加工的、易更换的部件。
11、针阀式热嘴中的针阀大多由弹簧控制。
12、使用气体辅助注塑成型（GAIM）可以降低塑料制品的材料损耗。
13、9Mn2V（AISI标准：O2）俗称油钢，淬火温度为780℃~810℃。
14、精密成型磨削可以用来加工各种模具零件，尺寸精度可以达到0.002mm。
塑料模具试题
塑料模具试题在工业生产中，塑料模具扮演着至关重要的角色。
它们是用于塑料制品制造的关键工具，能够塑造出各种形状和大小的塑料制品。
本文将探讨与塑料模具相关的一系列试题，并通过详细解答来提供对塑料模具的深入了解。
试题一：什么是塑料模具？解答：塑料模具是由金属或非金属材料制成的，用于在塑料制品生产过程中形成所需形状的工具。
它们通常包括一对或多对模具，分别为产品的内部和外部形状提供模具。
通常情况下，塑料模具由模具芯和模具腔组成，通过模压、注塑或吹塑等工艺将塑料材料塑造成所需的形状。
试题二：塑料模具的种类有哪些？解答：根据不同的形状和用途，塑料模具可以分为多种类型。
最常见的种类包括注塑模具、挤出模具、吹塑模具、压力机模具和泡沫模具等。
注塑模具用于将熔融塑料注入模具中形成特定形状的制品；挤出模具则用于将熔融塑料挤压成连续的型材或管状制品；吹塑模具用于吹制塑料瓶、容器等中空制品；压力机模具则适用于冷热模压成型，用于制造各种塑料制品；泡沫模具则用于生产泡沫塑料制品，如泡沫箱、泡沫板等。
试题三：塑料模具的设计流程是怎样的？解答：塑料模具的设计流程通常包括以下几个步骤：产品设计分析、模具结构设计、模具零件设计、模具装配设计和模具制造加工。
首先，根据产品的设计需求，进行产品设计分析，确定产品的形状、尺寸等参数。
然后，根据产品的要求，进行模具结构设计，确定模具的型腔、型芯结构和出模方式等。
接下来，进行模具零件设计，包括各个零部件的尺寸、形状和材料选择等。
然后，进行模具装配设计，将各个零部件组装成完整的模具。
最后，进行模具制造加工，使用加工设备和工具对模具零部件进行制造和加工。
试题四：塑料模具制造中的常见问题有哪些？解答：在塑料模具制造的过程中，常见的问题包括尺寸偏差、模具寿命、模具材料选择和模具加工难度等。
尺寸偏差是指在模具制造过程中，由于加工设备、工艺等因素导致模具尺寸与设计尺寸不符合的问题。
模具寿命是指模具能够正常使用和保持设计寿命的能力，受材料、使用条件、加工工艺等多种因素的影响。
中级“模具工”理论试卷与答案(doc 8页)
中级“模具工”理论试卷与答案(doc 8页)12、注射成型结晶型塑料时，影响塑件结晶度的主要因素是（B）。
A、喷嘴温度；B、模具温度；C、料筒温度；Ｄ、螺杆温度13、填充剂按其化学性能分类，可分为（D）填料。
A、粉状的和纤维状的；B、纤维状的和片状的；C、片状的和粉状的；D、无机和有机14、弯曲件精度要求高时，凸模和凹模间隙可取（C）。
A、1.4t ；B、1.2t；C、t；15、在自由弯曲保证外侧材料不发生破裂的前提下，所获得的弯曲件内侧最小圆角半径与材料厚度的比值（rmin/t），称为（C）半径。
A、最小弯曲；B、最小绝对弯曲；C、最小相对弯曲；16、冲裁工艺包括（C）和冲孔。
A、切边B、切口C、落料17、冲裁小而薄的工件时，卸料方式常采用（B）。
A、钢性卸料；B、弹性卸料；C、废料切刀卸料；Ｄ、气动卸料18、模具的闭合高度是（D）。
A、压力机的装模高度；B、模具在最低工作位置时，模具的上、下模座之间的高度； C、模具在最低工作位置时，模具的凸模、凹模之间的高度；D、模具在最低工作位置时，模具的上模座的上平面与下模座下平面之间的高度。
19、有合理冲裁间隙的冲孔模，其凸模的尺寸与工件孔的尺寸相比，应该（C）。
A、稍大；B、稍小；C、相等；20、带台阶的凸模与凸模固定板的配合一般为（A）配合。
A、H7/m6B、H7/s7BC、H7/s6评卷人得分四、多项选择题（请将所选择的正确答案的序号填入表格内）（16分）1 2 3 4 5 6 7 89 10 11 12 13 14 15 161、在车床上加工较长外圆锥形主要有（A、B）、靠模车削等方法。
A、转动小拖板；B、偏移尾座；C、窄刃刀车削；D、外圆刀；E、锥形刀；F、左偏刀2、拉深模的间隙（A、E）。
、A、制拉深件的尺寸精度；B、则不易控制拉深件的形状；C、大小；D、等于料厚；E、太大；F、则工件易起皱；3、导柱、导套（D、F ）直接影响塑件的精度。
塑料模具复习试题(有答案解析,仅供参考)
填空题1、如果聚合物的分子链呈线状，则称为线性聚合物；如果聚合物在大分子的链之间，成为立体网状结构，则称为体形聚合物；还有一些聚合物呈枝状，则称为带有支链的线性聚合物。
2、塑件脱模斜度的取向原则是内孔以小端为基准，斜度由扩大方向得到；外形以大端为准，斜度由缩小方向得到。
但塑件要求精度高的，脱模斜度应包括在塑件尺寸公差范围内。
3、注射模塑成型的注射机类型很多，但其基本作用有合模和注射两个。
4、在多型腔模具中，型腔和分流道的排列有平衡式布置和非平衡式布置两种。
0槽之间的配合为 H7/f7或H7/h8 ，导柱与导套固定部分与固定板之间的配合为 H7/m6或H7/k6 ；浇口套与定模座板之间的配合为 H7/m6 。
6、对于中心带孔或环形凸台的塑件，可用推管推出机构进行脱模。
7、脱模斜度一般取 0.5°，多数情况下塑件的侧向凸凹不可强制脱模，此时应采用侧向抽芯结构的模具，有些塑料如（聚乙烯、聚丙烯、聚甲醛）等，当侧凹较浅小于 5% 时，可强制脱模；8、斜导柱的斜角一般取值为15°～20°，它与楔紧块的斜角关系应为2α=～3α︒︒+，斜导柱与滑块的配合间隙为 0.5～1mm的双边间隙。
楔斜9、当型腔数目较多，受模具尺寸限制时，通常采用非平衡布置。
由于各分流道长度不同，可采用改变进浇口来实现均衡进料，这种方法需要经多次试验才能实现。
10、注射模的浇注系统一般由主流道、分流道、浇口和冷料穴四部分组成。
只有主流道而无分流道的浇口的是直接浇口形式，需采用三板式模具结构的是点浇口形式。
11、简单的推出机构的常见形式有推杆推出机构、推管推出机构、推件板推出机构等。
选择题1、热固性塑料的压缩成型温度是指（A）A．成型时所规定的模具温度B. 成型时规定的塑料温度C. 规定的模内塑料温度2、采用多型腔注射模时，需根据选定的注射机参数确定型腔数，主要按注射机的（A）来确定A. 最大注射量B. 锁模力C. 额定塑化量3、直接浇口适用于各种塑料的注射成型，尤其对（C）有利。
塑料模具考试试题
第一章绪论1、什么叫模具？什么叫塑料模具？模具是利用其本身所特有的形状去成型具有一定形状和尺寸的制品的工具；成型塑料制品的模具叫塑料模具。
第二章塑料制件设计2*、影响塑件尺寸精度的主要因素有哪些？（1）成型零件的制造误差；（2）成型零件的磨损；（3）塑料的收缩率波动；此外，还有模具零件的安装、定位误差及飞边的厚薄变化。
6*、对塑件的壁厚有哪些要求？塑件的壁厚在满足其使用要求的前提下，应尽量薄些，以节省材料，但应满足成型的要求；塑件各处壁厚应尽量均匀。
8*、塑件的转角处为什么一般应用圆角过渡？什么情况下不能用圆角过渡？可提高塑件和模具的强度，便于料的流动，有时可便于模具的加工。
在分型面、零件的镶嵌处及使用要求不能用圆角的地方，不要用圆角过渡。
10*、成型塑件通孔的型芯的安装固定方式有哪几种（作图表示）？各有什么特点？成型塑件通孔的型芯的安装固定方式有：（1）一个一端固定一端自由的型芯；（2）两个对接型芯；（3）一个一端固定一端导向的型芯（图略）。
其特点可从型芯的稳定性和模具结构的复杂性两方面考虑11*、设计塑件上的螺纹时，应注意哪些问题？（1）在满足使用要求的前提下，精度尽量低些；（2）直径不要过小；（3）螺距不要过小；（4）始末端应有光的台阶部分，并留有过渡段；（5）旋合长度一般不要超过5牙。
第三章注射成型模具第一节概述2*、注射模一般由哪些部分所组成？各部分起什么作用？根据模具上各部件所起的作用，可细分为以下几个部分：1、成型零件成型零件是构成模具型腔的零件。
2、浇注系统将熔融塑料由注射机喷嘴引向型腔的流道。
3、导向机构用于引导动、定模正确闭合，保证动、定模合模后的相对准确位置。
4、侧向分型与抽芯机构使侧向型芯移动的机构称为侧向抽芯机构。
5、脱模机构将塑件和浇注系统凝料从模具中脱出的机构。
6、温度调节控制系统满足注射工艺对模具温度的要求。
7、排气系统排出模腔内气体。
8、其它结构零件其它结构零件是为了满足模具结构上的要求而设置的，如固定板、动、定模座板、支承板、连接螺钉等。
中级“模具工”理论试卷与答案
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载中级“模具工”理论试卷与答案地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容太仓市职业技能鉴定中心中级“模具工”理论试卷答案（包括《机械原理》、《机械制图》、《金属材料与热处理》、《公差配合》、《机械加工工艺》、《钳工工艺学》《液压传动》《模具设计》《模具制造工艺》等课程知识）一、判断题（请将正确答案按序号填入表格内）（每题1分，共28分）( T ) 1、零件的互换性越高越好。
( F ) 2、标准规定，在一般情况下，优先选用基轴制配合。
( T ) 3、形位公差在图样上用带指引线的框格的形式标注。
( T ) 4、可直接从量具或量仪上读出全值的测量方法称为直接测量法。
( F ) 5、冷作模具主要用于金属或非金属材料的热成形（ T ）6、热作模具钢的主要失效形式是冷、热疲劳、鬼裂、热深裂等。
（ F ）7、为节约时间和成本，合金钢淬火可以用水冷（ F ）8、单件生产时，应该大量使用专用刀具和专用夹具。
( F ) 9、工件放在机床或夹具上，称为定位。
( F ) 10、冲裁模按工序组合程度可分为冲孔模和复合模。
（ T ）11、卷圆和变薄拉伸属于冲压的成型工序。
( T ) 12、敞开式冲裁模无导向装置。
( F ) 13、刚性卸料装置包括卸料板、弹簧和顶杆。
( T ) 14、模柄有多种,中小型冲裁中应用较广的是(压入式)模柄。
( F ) 15、模架中导柱装于上模，导套装于下模。
（ F ）16、冲裁件毛刺较大的原因是刃口太锋利。
（ T ）17、用一条料冲制工件时，始用挡料销只使用一次。
（ T ）18、正装复合模工作时，冲件是从下模顶出的。
( T ) 19、弯曲成形后，由于弹性恢复，导致弯曲件的尺寸、形状与模具不相符合。
模具中级工试题及答案
模具中级工试题及答案一、单项选择题（每题2分，共20分）1. 模具设计中，以下哪个因素不是影响模具寿命的主要因素？A. 材料选择B. 模具结构C. 模具加工精度D. 模具使用环境答案：D2. 在塑料模具设计中，以下哪个不是冷却系统的作用？A. 快速冷却塑料B. 减少成型周期C. 提高模具强度D. 减少塑料的收缩率答案：C3. 以下哪种材料不适合用于制作大型模具？A. 铝合金B. 45号钢C. 不锈钢D. 塑料答案：D4. 模具制造中，以下哪个步骤不是模具加工的常规流程？A. 粗加工B. 热处理C. 精加工D. 抛光5. 在模具设计中，以下哪个参数不是模具尺寸计算的必要参数？A. 产品尺寸B. 收缩率C. 模具材料D. 模具寿命答案：D6. 以下哪种方法不是模具抛光的常用方法？A. 手工抛光B. 机械抛光C. 化学抛光D. 激光抛光答案：D7. 以下哪个不是模具制造中常用的测量工具？A. 卡尺B. 千分尺C. 量角器D. 游标卡尺答案：C8. 在模具设计中，以下哪个不是模具材料的基本要求？A. 良好的加工性能B. 高硬度C. 良好的韧性D. 良好的导电性答案：D9. 以下哪种热处理方法不是用于提高模具硬度的？B. 正火C. 回火D. 退火答案：D10. 在模具制造中，以下哪个不是模具装配的步骤？A. 组件装配B. 调试C. 拆卸D. 总装答案：C二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响模具的使用寿命？A. 模具材料B. 模具结构C. 模具加工精度D. 模具使用环境答案：ABCD2. 在塑料模具设计中，冷却系统的作用包括哪些？A. 快速冷却塑料B. 减少成型周期C. 提高模具强度D. 减少塑料的收缩率答案：ABD3. 以下哪些材料适合用于制作大型模具？A. 铝合金B. 45号钢D. 塑料答案：BC4. 模具制造中，以下哪些步骤是模具加工的常规流程？A. 粗加工B. 热处理C. 精加工D. 抛光答案：ACD5. 在模具设计中，以下哪些参数是模具尺寸计算的必要参数？A. 产品尺寸B. 收缩率C. 模具材料D. 模具寿命答案：ABC三、判断题（每题2分，共20分）1. 模具设计中，模具使用环境不会影响模具寿命。
模具设计师中级试题(答案)
2002年設計師定級考試試題(中級)一.填空題：（20分）1．衝壓模具按結構形式分為簡單（單）沖模、連續沖模和複合沖模三種。
2．排樣是指沖裁零件在條料、帶料或板料上佈置的方法。
3．沖裁件的斷面分為三個區域：1，圓角帶2。
光亮帶3。
斷裂帶。
4．彎曲時，彎曲件與板材的纖維方向垂直，則彎曲件的力學性能較差，彎曲線與纖維方向平行，則會產生裂紋。
5．在材料彎曲時，外層材料伸長和內層材料壓縮之間存在一個長度保持不變的纖維層，稱為中性層。
6．由於金屬材料都具有彈性變形的性能，在彎曲後，工作的形狀尺寸與模具發生一定差異，這就叫做回跳（叵彈）作用。
7．成形是指用各種不同性質的局部彎形來改變毛坯形狀態的工藝方法，局部變形方法主要有起伏成形、孔的翻邊和外緣翻邊、脹形、縮口、整形和旋壓等。
二.選擇題：（30分）（單、多項選擇）1．按衝壓工序分為哪幾類模具:（A , B , C , D）A：沖裁模B：彎曲模C：拉深模D：冷擠模2〃按衝壓工作性質，把製件不齊的或多餘的部分切除，工序名稱應選:（B）A：落料B：切邊C：切口D：剖切3．按沖裁的方法及搭邊形式，排樣可分為:（B , C , D）A：多材料B：少廢料C：無廢料D：有廢料4．選用沖裁間隙大會出現以下哪些情況:（B , D）A：沖裁力大B：沖裁力小C：模具磨損大D：模具磨損小4-1 5〃減少回跳的措施有：（A , C , D）A：模具結構方面B：增加衝床的噸位C：工件設計方面D：工藝設計方面6〃U形彎曲時必須確定適當的間隙，如間隔隙過大，會出現以下哪幾種情況:（B , D）A：模具壽命降低B：回跳較大C：材料變薄D：工件精度降低三〃連線題：(5分) (請將工序描述與所對應工序名稱連線)4-2四〃繪製落料沖孔倒裝複合模的基本結構並標注名稱：（10分）五〃分析題：（15分）1. 當滑塊A向下運動時,請用箭頭表示出B, C, D的滑塊的運動方向（5分）2〃彎曲件的彎曲角外有裂紋，根據原因分析、回答防止措施：（10分）六：問答題（一）用降低沖裁力的方法有哪幾種？(10分)答：1。
模具设计与制造中级理论知识模考试题(含答案)
模具设计与制造中级理论知识模考试题（含答案）一、单选题（共70题，每题1分，共70分）1、将淬火后的钢制件进行高温回火，这种双重热处理的操作称为（）A、正火B、退火C、调质D、淬火正确答案：C2、提高零件表面含碳量，在继续淬火加回火的热处理后，得到高硬度和耐磨的表面及韧性良好的心部组织属于（）A、淬火B、表面淬火C、调质D、渗碳正确答案：D3、消除淬火应力属于（）A、淬火B、退火C、回火D、正火正确答案：C4、一般攻M5以下的螺纹孔，宜用（）。
A、活络绞手B、丁字绞手C、固定绞手D、机用绞手正确答案：C5、冲裁16Mn材料厚度为1mm的间隙范围（）A、0.1～0.14B、0.01～0.03C、0.02～0.04D、0.1～0.13正确答案：A6、最一次拉深的凸模圆角半径不得小于（）A、（3～4）tB、（4～5）tC、（2～3）tD、（1～2）t正确答案：C7、手锯推出时为切削行程，应施加压力，返回行程（）。
A、切削B、用力C、不切削D、施加压力正确答案：C8、凸模圆角半径较大，精度要求较高时，则应考虑（）A、弯裂B、翘曲C、变形D、回弹正确答案：D9、表示零件之间装配关系的尺寸，如配合尺寸和重要相对位置尺寸的是（）A、装配尺寸B、安装尺寸C、外形尺寸D、性能尺寸正确答案：A10、标准公差分为（）个等级A、21B、19C、20D、18正确答案：C11、合成切削液和乳化液统称为（）A、油基切削液B、复合切削液C、水基切削液D、极压切削液正确答案：C12、卸料板一般采用什么材料（）A、A3B、16MnC、T10D、Q235正确答案：D13、对于弯边高度不大或要求两边平直的U形件。
则凹模深度应（）零件的高度A、以上都可以B、大于C、小于D、相等正确答案：B14、采用刚性卸料装置和下出件方式时，公式为（）A、F总＝F＋F推＋F顶B、F总＝F＋F顶＋F卸C、F总＝F＋F推D、F总＝F＋F卸正确答案：C15、对零件来说，淬透层愈厚说明这种钢的（）愈高A、淬透性B、硬度C、强度D、淬硬性正确答案：A16、液压马达在系统中将输入的压力能转换为旋转运动的（）而对外做工。
中级模具工考试例题
中级模具工考试例题一、机械基础部分（一）机械制图1、A0图纸的大小是（841X1189 ）。
A1图纸的大小是（594X841）。
A2图纸的大小是（594X841 ）。
2、在机械制图中，图线的形式和用途代表了不同的意义，其中粗实线宽度线是（C 0.5-2mm ）3、在机械制图过程中，图框（都用粗实线）画出。
4、在一个零件内，剖面线的形状可有（1）种。
5、尺寸界线中，尺寸界线一般应与尺寸线垂直，并超出尺寸线的线端（２－３）ｍｍ。
6、两个基本形体表面相切，在相切处两表面是圆滑过渡的，（不存在）交线。
7、选择表面粗糙度评定参数值时，下列论述不正确的有（尺寸精度要求高，参数值应小。
）。
8、下列论述正确的有（表面粗糙度属于表面微观性质的形状误差）。
A、表面粗糙度属于表面微观性质的形状误差。
B、表面粗糙度属于表面宏观性质的形状误差。
C、粗糙度属于表面波纹度误差。
D、经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。
8a、对于端面全跳动公差，下列论述正确的有（属于位置公差）。
9、在剖视图中，螺纹牙顶线（小径）用（细实线）表示。
10、下列配合代号标注不正确的有（ф60h7/D8 ф60h7/R6）。
11、尺寸界线中，箭头的长度与宽度的比较约为（4：1 ）。
12、局部视图用波浪线（或双折线）分界，波浪线应画在机件实体上，不能超出实体轮廓线，也不能画在机件的中空处。
13、在国标中规定，视图中分为基本视图、向视图、局部视图和斜视图四种。
14、根据剖切范围的大小，剖视图可分为全剖视图、半剖视图和局部剖视图。
15、在零件图中，表面粗糙度和公差必须要有相应的规范写法。
15a、零件的技术要求不包括（制造员工人数）。
尺寸精度形状和位置精度表面质量、制造员工人数16、形位公差带形状是半径差为公差值t的两圆柱面之间的区域有（径向全跳动）。
A、同轴度B、径向全跳动C、任意方向直线度D、任意方向垂直度。
17、影响齿轮载荷分布均匀性的误差项目有（齿向误差）。
塑料模具设计知识试题及答案
塑料模具设计知识试题及答案塑料模具设计知识试题及答案无论在学习或是工作中，我们都不可避免地会接触到试题，借助试题可以对一个人进行全方位的考核。
你知道什么样的试题才是好试题吗？下面是小编收集整理的塑料模具设计知识试题及答案，仅供参考，大家一起来看看吧。
一、判断题（共15题。
将判断结果填进答题卡中，正确的填“√”，错误的填“×”。
每题2分，满分30分。
）1、我国国标规定，细实线的宽度约为粗实线的一半。
2、注塑模胚的材料通常为中碳钢。
3、对于PA和PMMA来说，都可以采用潜伏式浇口。
4、潜伏式浇口和点浇口都是可以自动脱落的进浇方式。
5、在精密模具设计中，与模具开模方向垂直的分型面是可以接受的。
6、模具冷却的目的是快速降低塑料熔体的温度，使之尽快凝固以便顶出。
7、薄壁制品发生缺料时，应该首先进步注射压力。
8、三大高分子材料是塑料、橡胶、化学纤维。
9、为了使嵌件与塑件牢固地连接在一起，嵌件的表面应具有止动的部分，以防嵌件移动。
10、为便于塑料件脱模，应使塑件在开模时尽可能留在定模一侧。
11、为了避免滑块和顶杆发生干涉，滑块必须先于顶杆回位。
12、注塑模具CAD是指技术人员以计算机为工具，对塑料模具进行绘图、分析计算和编写技术文件等设计活动的统称。
13、A3钢属于优质碳素结构钢，45＃钢属于普通碳素钢。
14、成型磨削工件外圆弧时，砂轮必须也加工成外圆弧。
15、数控机床按控制方式不同可分为：开环控制系统、闭环控制系统、半闭环控制系统。
二、单项选择题（共20题。
选择正确的答案，并将答案填进答题卡。
每题2分，满分40分。
）1、标注直径为50mm的球面，正确的是。
A、φ50B、Sφ50C、R50D、SR502、一般地，抽芯滑块的动作来自。
A、液压系统B、气压系统C、开模动力D、以上皆是3、为使塑料制品上呈现正凹字样，模具相应位置应该加工字样。
A、正凹B、正凸C、反凹D、反凸4、以下哪种因素对塑料制品的烧焦影响最大？A、注塑压力B、注塑速度C、注塑温度D、模具温度5、通常情况下，使用机械手取生产品，以下哪种说法是不恰当的？A、可以进步生产效率B、可以进步制品质量C、可以缩短注塑周期D、可以缩短冷却时间6、下列塑料材料，不适合使用三板模（小水口）的是。
模具设计考试题及答案
模具设计考试题及答案一、选择题（每题2分，共20分）1. 模具设计中，以下哪个因素不是影响模具寿命的主要因素？A. 材料选择B. 模具结构设计C. 模具制造精度D. 模具使用环境答案：D2. 在注塑模具设计中，以下哪个部件不是必须考虑的？A. 浇口系统B. 冷却系统C. 顶针系统D. 弹簧答案：D3. 以下哪个不是模具设计中常用的材料？A. 钢B. 铝C. 铜D. 塑料答案：D4. 模具设计中，哪个参数对注塑成型的周期时间影响最大？A. 注塑压力B. 注塑温度C. 注塑时间D. 冷却时间答案：D5. 在模具设计中，以下哪个不是模具设计的基本步骤？A. 产品分析B. 模具结构设计C. 模具材料选择D. 模具制造答案：D6. 以下哪个不是模具设计中常用的CAD软件？A. AutoCADB. Pro/ENGINEERC. SolidWorksD. MATLAB答案：D7. 在模具设计中，以下哪个不是模具的组成部分？A. 型腔B. 型芯C. 顶针D. 电机答案：D8. 以下哪个不是模具设计中常用的热处理方法？A. 退火B. 淬火C. 正火D. 电镀答案：D9. 在模具设计中，以下哪个不是模具设计需要考虑的因素？A. 产品的形状和尺寸B. 产品的材料C. 产品的重量D. 产品的品牌答案：D10. 以下哪个不是模具设计中常用的测量工具？A. 卡尺B. 量规C. 测微器D. 温度计答案：D二、填空题（每题2分，共20分）1. 模具设计中，为了提高模具的耐用性，通常会对模具材料进行________处理。
答案：热处理2. 在注塑模具设计中，________系统是控制塑料流动和填充模具的关键部分。
答案：浇口3. 模具设计中，为了确保产品的精确度，通常会在模具中设计________系统。
答案：冷却4. 模具设计的基本步骤包括产品分析、模具结构设计、模具材料选择和________。
答案：模具制造5. 模具设计中，CAD软件可以帮助设计师进行________和模拟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中级塑料模具设计师知识试卷
注意事项
1、考试时间为120分钟。
2、请首先按要求在答题卡上填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读题目，所有答案必须填写在答题卡上。
4、不要在装订线外填写无关内容，否则成绩无效。
一、判断题（共15题。
将判断结果填入答题卡中，正确的填“√”，错误的填“×”。
每题2分，满分30分。
）
1、和相当的公制螺纹相比，英制螺纹螺距较小。
2、模具设计时，在保证制品质量的前提下，浇口应该选择在使温度降比较小的地方。
3、热固性塑料在成型过程中主要发生物理变化，不发生化学变化。
4、目前的模具CAE软件，分析熔体流动的准确度低于分析熔体冷却翘曲的准确度。
5、某塑料件两孔间距离为10mm(自由尺寸)，塑料平均收缩率是0.5％，模具上该成型尺寸
可以设计为9.95mm。
6、精密注射模具中，除了采用导柱和导套配合外，还可在动模和定模上设置具有互相吻合
的内外锥面的斜度导柱精密定位。
7、参数化设计是现代三维软件的主流趋势。
8、具有中心对称结构的塑料制品，如果浇口不在对称线上，那么，距离浇口近的部位收缩
较大。
9、螺纹型芯的驱动可以采用很多种形式，使用螺杆直线运动带动螺母旋转运动的脱螺纹结
构时，要保证螺杆的升角足够小。
10、动定模中互相配合的部件可以设计为不同的材料和不同的硬度，从而可以在正式生产中
控制发生磨损的部件为其中简单的、易加工的、易更换的部件。
11、针阀式热嘴中的针阀大多由弹簧控制。
12、使用气体辅助注塑成型（GAIM）可以降低塑料制品的材料损耗。
13、9Mn2V（AISI标准：O2）俗称油钢，淬火温度为780℃~810℃。
14、精密成型磨削可以用来加工各种模具零件，尺寸精度可以达到0.002mm。
15、蚀纹（皮纹）加工的深度与拔模斜度无关。
二、单项选择题（共20题。
选择正确的答案，并将答案填入答题卡。
每题2分，满分40
分。
）
1、尺寸标注φ20H8/f7，以下说法不正确的是??。
A、基本尺寸是φ20
B、属基孔制
C、属间隙配合
D、属过盈配合
2、某套模具中，流道在分型面上的投影面积为4000mm2，单件制品在分型面上的投影面积
为1000mm2，一出十六，型腔平均压强为70MPa，请选择合适的注塑机吨位??。
A、50吨
B、100吨
C、200吨
D、500吨
3、某制品一型芯尺寸为20±0.20mm，收缩率为1％，模具设计时，考虑拔模斜度和模具磨
损，该成型尺寸设计较好的是??。
A、大端20.2mm、小端20.2mm
B、大端20.3mm、小端20.2mm
C、大端20.3mm、小端20.0mm
D、大端20.2mm、小端20.0mm
4、以下常见塑料的收缩率由小到大正确的是??。
A、PP<PC
B、PP<ABS
C、PP<PBT+30％GF
D、ABS<PE
5、气体辅助注塑成型（GAIM）的缺点是??。
A、塑料材料增加
B、表面质量下降
C、使用氮气导致成本增加
D、残余应力增加
6、主流模具CAE软件在模流分析时，可信度较低的是??。
A、翘曲分析B充模时间分析
C、压力降分析D温度降分析
7、斜导柱抽芯机构中，如果斜导柱的头部设计成圆锥形，那么，圆锥斜角α和斜导柱的倾
斜角β的关系为??，这样设计的目的是避免斜导柱的??离开滑块时，其头部仍然继续驱动滑块。
A、α>β、有效长度
B、α<β、全部长度
C、α>β、全部长度
D、α<β、有效长度
8、热流道模具中，热流道板的线膨胀与温度的增量成??，与线性膨胀率成??。
A、反比、正比
B、反比、反比
C、正比、反比
D、正比、正比
9、一般地，注塑制品有气泡，可能的原因有??。
A、塑料干燥不良
B、塑料缩水严重
C、模具排气不良
D、以上皆是
10、流道末端的排气槽深度可以取??，宽度可以取1.5～6mm。
有效行程2～5mm后可以??，
便于更高效的排气。
A、0.20mm～0.50mm、开出斜角
B、0.20mm～0.50mm、封闭
C、0.02mm～0.10mm、开出斜角
D、0.02mm～0.10mm、封闭
11、为减少脱模过程中推板和型芯的摩擦，在推板和型芯之间常??。
A、留有0.2mm间隙
B、采取过渡配合
C、采取过盈配合
D、以上皆非
12、注塑模中，顶出塑料制品时发生粘顶针现象，有效的解决办法有??。
A、增加顶针长度
B、顶出多次
C、顶针端面加沟槽
D、缩短冷却时间
13、一般地，聚合物熔体属非牛顿流体，其表观粘度??。
A、是常数
B、不随时间变化
C、随剪切速率地变化而变化
D、以上皆非
14、为防止抽芯滑块和顶针干涉现象，设顶针端面到滑块最近距离为H，顶针侧面到滑块最
近距离为h，斜导柱斜角为α，那么设计时要求??。
A、h>H*tanα
B、h<H*tanα
C、h>H*sinα
D、h<H*sinα
15、一般地，ABS的成型温度??PA，PA的流动性??ABS。
A、低于、高于
B、高于、低于
C、低于、低于
D、高于、高于
16、若要求塑件上的文字为正凹字，那么铜电极上的文字应该为??
A、正凸
B、反凸
C、正凹
D、反凹
17、数控机床的伺服系统把来自数控装置的??转换成机床移动部件的运动，是数控系统的??
部分。
A、脉冲信号、执行
B、模拟信号、检测
C、脉冲信号、检测
D、模拟信号、执行
18、攻丝时，钻孔深度要??螺纹深度，操作时，应该每顺转1～2转后，再轻轻倒转??。
A、大于、1～2转
B、等于、1～2转
C、大于、1/4 转
D、等于、1/4 转
19、因为钼丝或铜丝是有一定直径的，故使用线切割加工工件时，??加工出清角的外角，??
加工出清角的内角。
A、可以、也可以
B、可以、不可以
C、不可以、也不可以
D、不可以、可以
20、P20和H13都是常用的模具钢材，??的抛光性较好，??红硬性较好。
A、P20、H13
B、H13、P20
C、P20、P20
D、H13、H13
三、问答题（共2题。
请将答案填入答题卡。
每题15分，满分30分。
）
1、请绘制出3种以上斜导柱在模具上的固定方式。
2、请绘制出典型的推板上有抽芯机构的模具示意图并标明各部件的名称。
