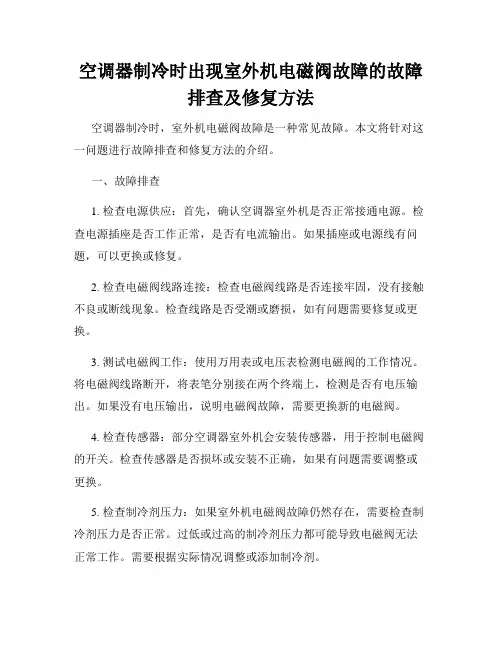

空调器制冷时出现室外机电磁阀故障的故障排查及修复方法
空调器制冷时出现室外机电磁阀故障的故障排查及修复方法空调器制冷时，室外机电磁阀故障是一种常见故障。
本文将针对这一问题进行故障排查和修复方法的介绍。
一、故障排查1. 检查电源供应：首先，确认空调器室外机是否正常接通电源。
检查电源插座是否工作正常，是否有电流输出。
如果插座或电源线有问题，可以更换或修复。
2. 检查电磁阀线路连接：检查电磁阀线路是否连接牢固，没有接触不良或断线现象。
检查线路是否受潮或磨损，如有问题需要修复或更换。
3. 测试电磁阀工作：使用万用表或电压表检测电磁阀的工作情况。
将电磁阀线路断开，将表笔分别接在两个终端上，检测是否有电压输出。
如果没有电压输出，说明电磁阀故障，需要更换新的电磁阀。
4. 检查传感器：部分空调器室外机会安装传感器，用于控制电磁阀的开关。
检查传感器是否损坏或安装不正确，如果有问题需要调整或更换。
5. 检查制冷剂压力：如果室外机电磁阀故障仍然存在，需要检查制冷剂压力是否正常。
过低或过高的制冷剂压力都可能导致电磁阀无法正常工作。
需要根据实际情况调整或添加制冷剂。
二、故障修复1. 更换电磁阀：如果经过故障排查确定电磁阀故障，需要更换新的电磁阀。
选择符合空调器型号和参数的电磁阀，按照安装说明书进行更换。
2. 修复线路连接：如果发现电磁阀线路存在接触不良或断线现象，需要修复线路连接。
重新焊接或更换损坏的线路部件。
3. 调整传感器位置：如果传感器安装位置不正确或损坏，需要调整或更换传感器。
根据空调器使用说明书，选取合适的位置进行安装。
4. 添加或调整制冷剂：如果制冷剂压力异常，需要添加或调整制冷剂。
请注意，这一操作需要专业技术人员进行，确保在安全和合规范围内进行。
总结：空调器制冷时出现室外机电磁阀故障可能是由于电源问题、线路连接问题、电磁阀故障、传感器问题或制冷剂压力异常导致。
通过故障排查，可以准确定位故障点，并进行相应的修复操作。
同时，在操作过程中要注意安全，并遵循相关的维修规范和注意事项。
空调维保服务措施
空调维保服务措施1.1空调维保的目的及保养项目随着空调的运行，循环水的浓缩和温度变化，水中各种离子浓度积超过其本身的浓度积时，就会生成沉淀，形成水垢，而水中溶解氧的存在和其它因素的联合作用又易引起设备的腐蚀。
循环水中营养物的不断富集，又为藻类和细菌的滋生提供了充足的养分，形成生物粘泥。
这些水垢、粘泥及腐蚀物会导致换热器热交换效率降低、制冷量下降；使循环水量减少、管道堵塞，冷量输送不畅，给中央空调的安全运行带来严重的危害。
因此，有必须对空调的水系统进行清洗。
柳州市文昌综合楼水源热泵中央空调工程系统由江边取水系统、主机系统、末端管道系统组成。
（1）江边取水系统：1）冷冻水系统由于是开式循环系统，冷冻水通过膨胀水箱充分和空气接触，同时也将空气的大量尘埃等杂质被引入水系统中，沉积在空调机组和管道里形成淤泥，降低循环水量，影响热交换。
2）系统投入使用后，因维保服务是残留在系统内的焊渣、铁屑、泥土、油污等杂质也会聚积在系统里；焊渣、铁屑等坚硬物质则会附着在换热设备表面，影响换热。
3）冷冻水系统，因经常采用自来水通过水箱换水补水，就会在膨胀水箱中和管道里滋生藻类、细菌等微生物，其死后的尸体和淤泥、油污等杂物粘附在一起，附着在设备和管道上，影响循环水量及换热，同时，微生物和沉积的产生，促使浓差腐蚀电池的形成及垢下腐蚀的产生，从而使金属的腐蚀速度加剧。
（2）主机系统1）主机运行一段时间，因压缩机的振动会引起铜管接头松动或焊缝的开裂，从而造成制冷剂和冷冻油的泄漏，轻微泄漏可引起制冷效果下降，低压报警。
严重时则会使压缩机得不到应有的冷却和润滑。
最后造成压缩机过热，拉伤烧毁。
2）空调压缩机经过初期的磨合运行一段时间后，由于机械运动部件之间的相互磨损，润滑油中就会沉积下磨损的杂质，使润滑油的润滑效果下降，长期使用就会加剧运动部件的磨损或拉伤，直至压缩机的烧毁。
3）由于空调外界工作环境的影响，机组经常在较恶劣的环境下工作，就会造成压缩机油的碳化和乳化，从而使系统积碳、腐蚀、堵塞、润滑性能下降，使整机性能降低甚至影响到机组的使用寿命，就会给带来较大的经济损失，影响正常的工作。
新能源汽车电动空调、转向和制动系统检修：07 教学课件_任务三 电动空调暖风不热的故障检修
吉利EV450电动汽车乘员舱制供暖系统采用水暖PTC加热器，主要包括鼓风 机、水暖PTC加热器（HVH)、PTC加热水泵、储液罐、PTC加热芯体（暖风水 箱）和三通电磁阀（WV1）组成。
6
四、背景知识 4.1EV450热管理系统发展
系统
7
四、背景知识 4.1EV450热管理系统发展
任务三
电动空调暖风不热故障检修
艾伦教育科技（广州）有限公司
目录
一、情境导入 二、任务布置 三、教学目标 四、背景知识 五、任务实施 六、任务考核
七、任务总结
2
一、情境导入
一辆2018款吉利帝豪EV450电动汽车采用电动空调系统，将 启动开关打至“ON”档，打开空调AC开关，将温度调到最高，风 量调到最大，出风口风量正常，但出风口温度明显偏低。请你对 EV450 电动汽车空调暖风不热的故障进行检修。
8
四、背景知识 4.2 EV450热管理系统的组成
吉利EV450整车热管理系统 EV450 整车热管理系统分为三个部分：乘员舱热管理、动力电池系统热
管理、电驱动系统热管理。
9
四、背景知识 4.2 EV450热管理系统的组成
吉利EV450整车热管理系统 一个冷却液回路是动力电池与电驱动系统冷却液回路，一个冷却液回路
是 PTC 加热器制热回路。每个冷却液回路均有一个膨胀罐。
10
四、背景知识 4.2 EV450热管理系统的组成
吉利EV450整车热管理系统 PTC 加热器制热回路有两个换热器，一个是位于乘员舱空调箱总成风道中
加热芯体，另一个是集成于 Chiller 中的换热器。
11
四、背景知识
吉利EV450整 车热管理系 统
毕业论文-汽车空调制冷不良故障诊断与检修
毕业论⽂-汽车空调制冷不良故障诊断与检修毕业设计（论⽂）题⽬：汽车空调制冷不良故障诊断与检修摘要随着汽车⼯业的发展和⼈们⽣活⽔平的提⾼，⼈们对汽车的舒适性、安全性的要求⽇益提⾼，汽车空调已由原来只给⾼档轿车配置，发展为被各型客车、货车、⼯程车和特殊⽤途车辆⼴泛采⽤的标准配置汽车空调的普及、发展和不断创新已成为汽车⾏业的⼀⼤亮点。
伴随汽车空调系统的普及与发展，汽车空调的发展⼤体上经历了五个阶段：单⼀取暖阶段、单⼀冷⽓阶段、冷暖⼀体化阶段、⾃动控制阶段、计算机控制阶段。
空调的控制⽅法也经历了由简单到复杂，再由复杂到简单的过程。
作为汽车空调系统的电路控制⽅⾯也再不段的更新改进。
本⽂从实际出发，全⾯、系统地阐述了空调系统的基本结构、⼯作原理、诊断维修⽅法。
列举了⼤量的维修实例，详细地讲解了空调系统故障的现象、原因和排除⽅法。
最后以故障检修深⼊探讨。
关键词：汽车空调发展检修ABSTR ACTA l o n g w i t h a u t o m o b i l e i n d u s t r y d e v e l o p m e n t a n d p e o p l e l i v i n g s t a n d a r d e n h a n c e m e n t,t h e p e o p l e t o t h e a u t o m o b i l e c o m f o r t a b l e n e s s,t h e s e c u r e r e q u e s t e n h a n c e d a y b y d a y,t h e a u t o m o b i l e a i r c o n d i t i o n i n g b y o n l y h a s g i v e n t h e u p s c a l e p a s s e n g e r v e h i c l e d i s p o s i t i o n o r i g i n a l l y, d e v e l o p s f o r t h e s t a n d a r d d i s p o s i t i o n a u t o m o b i l e a i r c o n d i t i o n i n g p o p u l a r i z a t i o n,t h e d e v e l o p m e n t w h i c h b y e a c h p a s s e n g e r t r a i n, t h e f r e i g h t v e h i c l e, t h e m a c h i n e s h o p t r u c k a n d t h e s p e c i a l u s e v e h i c l e s w i d e l y u s e s a n d i n n o v a t e s u n c e a s i n g l y h a s b e c o m e t h e a u t o m o b i l e p r o f e s s i o n a b i g l u m i n e s c e n t s p o t.A c c o m p a n y t h e p o p u l a r i z a t i o n a n d d e v e l o p m e n t o f a u t o m o b i l e a i r c o n d i t i o n i n g s ys t e m,a u t o a i r c o n d i t i o n i n g g e n e r a l l y h a s g o n e t h r o u g h f i v e s t a g e s o f d e v e l o p m e n t:a s i n g l e h e a t i n g s t a g e s,s i n g l e s t a g e f o r a i r-c o n d i t i o n i n g,c o o l i n g a n d h e a t i n g,a u t o m a t i c c o n t r o l,c o m p u te r c o n t r o l d u r i n g t h e i n t e g r a t i o n p h a s e s t a g e.A i r c o n d i t i o n i n g c o n t r o l m e t h o d s h a v e g o n ef r o m s i m p l e t o c o m p l e x,f r o m c o m p l e x t o s i m p l e p r o c e s s.C i r c u i t a u t o m o b i l e a i r c o n d i t i o n i ng s ys t e m c o n t r o l d o e s n o t u p d a t e i m p r o v e m e n t.T h i s a r t i c l e p r o c e e d i n g f r o m r e a l i t y,c o m p r e h e n s i v e l y a n d s ys t e m a t i c a l l y e x p o u n d e d t h e b a s i c s t r u c t u r e a n d w o r k i n g p r i n c i p l e o f a i r c o n d i t i o n i n g s ys t e m s,r e p a i r m e t h o d f o r d i a g n o s i s.Li s t s a l a rg e n u m b e r o f r e p a i r,d e t a i l e d e x p l a n a t i o n o f a i r c o n d i t i o n i n g s ys t e m s f a i l u r e p h e n o m e n a, c a u s e s,a n d t r o u b l e s h o o t i n /doc/7314887347.htmls t t o t r o u b l e s h o o t i n g i n d e p t h.K e y w o r d s:d e v e l o p m e n t o f a u t o m o b i l e a i r c o n d i t i o n i n g r e p a i r⽬录摘要--------------------------------------------------------------------1 ABSTR ACT-------------------------------------------------------------2第⼀章汽车空调的概述--------------------------------------------4 1.1汽车空调技术的发展-------------------------------------------------4 1.2汽车空调发展的特点-------------------------------------------------5 1.3汽车空调性能的评价指标--------------------------------------------6第⼆章别克汽车空调的组成与原理----------------------------7 2.1汽车空调的⼯作原理-------------------------------------------------7 2.2汽车空调主要功能----------------------------------------------------8 2.3汽车空调的组成-------------------------------------------------------9 2.4汽车空调系统分类（按动⼒源分）--------------------------------12第三章汽车空调系统的故障诊断与排除---------------------13 3.1故障诊断⽅法---------------------------------------------------------13 3.2常见故障排除---------------------------------------------------------16第四章别克G L8空调系统不制冷的维修案例--------------18 4.1故障现象--------------------------------------------------------------18 4.2该空调系统的构造特点---------------------------------------------18 4.3别克G L8空调系统不制冷的检测----------------------------------19 4.4别克G L8空调系统不制冷的维修----------------------------------20第五章总结 -----------------------------------------------------------20致谢----------------------------------------------------------------------21参考⽂献-----------------------------------------------------------------21第⼀章汽车空调的概述1.1汽车空调技术的发展汽车空调是指对汽车座厢内的空⽓质量进⾏调节的装置。

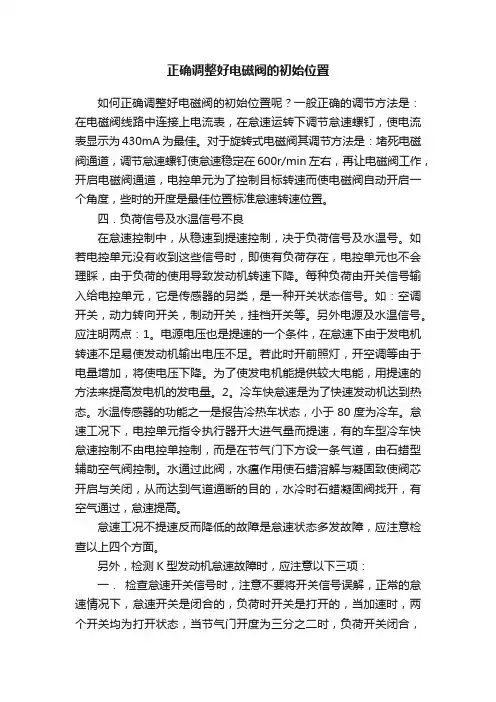

正确调整好电磁阀的初始位置

正确调整好电磁阀的初始位置如何正确调整好电磁阀的初始位置呢？一般正确的调节方法是：在电磁阀线路中连接上电流表，在怠速运转下调节怠速螺钉，使电流表显示为430mA为最佳。
对于旋转式电磁阀其调节方法是：堵死电磁阀通道，调节怠速螺钉使怠速稳定在600r/min左右，再让电磁阀工作，开启电磁阀通道，电控单元为了控制目标转速而使电磁阀自动开启一个角度，些时的开度是最佳位置标准怠速转速位置。
四．负荷信号及水温信号不良在怠速控制中，从稳速到提速控制，决于负荷信号及水温号。
如若电控单元没有收到这些信号时，即使有负荷存在，电控单元也不会理睬，由于负荷的使用导致发动机转速下降。
每种负荷由开关信号输入给电控单元，它是传感器的另类，是一种开关状态信号。
如：空调开关，动力转向开关，制动开关，挂档开关等。
另外电源及水温信号。
应注明两点：1。
电源电压也是提速的一个条件，在怠速下由于发电机转速不足易使发动机输出电压不足。
若此时开前照灯，开空调等由于电量增加，将使电压下降。
为了使发电机能提供较大电能，用提速的方法来提高发电机的发电量。
2。
冷车快怠速是为了快速发动机达到热态。
水温传感器的功能之一是报告冷热车状态，小于80度为冷车。
怠速工况下，电控单元指令执行器开大进气量而提速，有的车型冷车快怠速控制不由电控单控制，而是在节气门下方设一条气道，由石蜡型辅助空气阀控制。
水通过此阀，水瘟作用使石蜡溶解与凝固致使阀芯开启与关闭，从而达到气道通断的目的，水冷时石蜡凝固阀找开，有空气通过，怠速提高。
怠速工况不提速反而降低的故障是怠速状态多发故障，应注意检查以上四个方面。
另外，检测K型发动机怠速故障时，应注意以下三项：一．检查怠速开关信号时，注意不要将开关信号误解，正常的怠速情况下，怠速开关是闭合的，负荷时开关是打开的，当加速时，两个开关均为打开状态，当节气门开度为三分之二时，负荷开关闭合，怠速开关打开。
二．怠速螺钉不是随意调节的，怠速阀的工作状态一定要用电流表来校正，否则怠速阀易工作在上下两个极限位置，怠速控制受到影响。
