雷达物位计出现误差的原因及解决办法

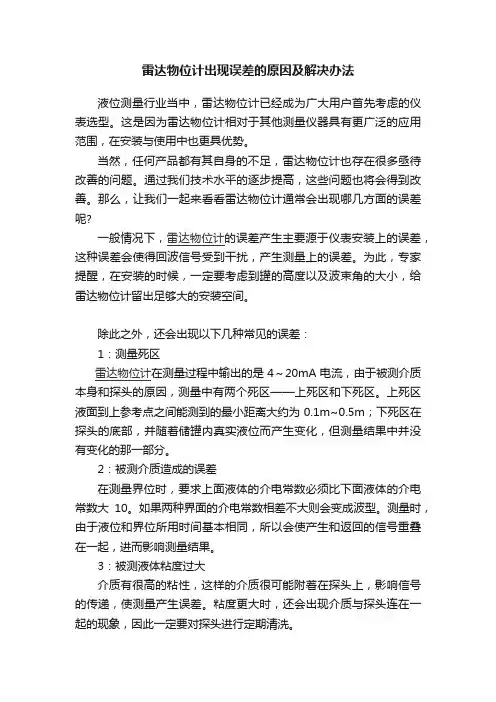

雷达物位计出现误差的原因及解决办法液位测量行业当中，雷达物位计已经成为广大用户首先考虑的仪表选型。
这是因为雷达物位计相对于其他测量仪器具有更广泛的应用范围，在安装与使用中也更具优势。
当然，任何产品都有其自身的不足，雷达物位计也存在很多亟待改善的问题。
通过我们技术水平的逐步提高，这些问题也将会得到改善。
那么，让我们一起来看看雷达物位计通常会出现哪几方面的误差呢?一般情况下，雷达物位计的误差产生主要源于仪表安装上的误差，这种误差会使得回波信号受到干扰，产生测量上的误差。
为此，专家提醒，在安装的时候，一定要考虑到罐的高度以及波束角的大小，给雷达物位计留出足够大的安装空间。
除此之外，还会出现以下几种常见的误差：1：测量死区雷达物位计在测量过程中输出的是4～20mA电流，由于被测介质本身和探头的原因，测量中有两个死区——上死区和下死区。
上死区液面到上参考点之间能测到的最小距离大约为0.1m~0.5m；下死区在探头的底部，并随着储罐内真实液位而产生变化，但测量结果中并没有变化的那一部分。
2：被测介质造成的误差在测量界位时，要求上面液体的介电常数必须比下面液体的介电常数大10。
如果两种界面的介电常数相差不大则会变成波型。
测量时，由于液位和界位所用时间基本相同，所以会使产生和返回的信号重叠在一起，进而影响测量结果。
3：被测液体粘度过大介质有很高的粘性，这样的介质很可能附着在探头上，影响信号的传递，使测量产生误差。
粘度更大时，还会出现介质与探头连在一起的现象，因此一定要对探头进行定期清洗。
4：雷达物位计本身产生的误差雷达物位计采用的是雷达技术，其所产生的误差大部分来源于现场的安装。
5、导波管内壁粗糙杂质造成雷达回波异常带有导波管的雷达物位计安装要求比较高，尤其是导波管内壁的光滑程度要求较高。
导波管建议采用不锈钢材质，导波管焊接时应采取插接焊接法。
为了有效规避这些可能出现的问题，在安装雷达液位计时，应注意的事项如下：1、安装雷达物位计时，应避开进料口、进料帘和旋涡，因为介质在注入时会产生幅度比被测液位反射的有效回波大得多的虚假回波。
雷达液位计工作原理及故障处理.概要
标定值=检尺值-测量值＋原值
返回录
结构原理
系统结构
工具软件
液位标定
故障处理
五、雷达液位计故障判断处理
液位测量失灵的检查处理方法
1 查检供电是否正常。
2 查检通讯是否正常。通过安装了雷达调试软件的手提电脑、FBM（双向 调制/解调器）接入FCU 2160（现场通讯单元），可以在操作界面上读取 雷达的所有数据，发射波、反射波强度，雷达的组态数据。如果读不到 ，则通讯有问题，还可以拿着这些设备到雷达头处接入信号线，以判断 故障所在，这样处理可以排除信号线的故障。 3 如果罐底部有管道、支架，会对雷达波形成漫反射，所以在无液位或液 位较低时，显示不正常时，待工艺液位正常后，重启一下会有显示。在 工艺进油时，如果产生了蒸汽，也会形成漫反射而使液位失灵，温度正 常后会自动恢复。
admin结构原理工具软件返回录液位标定故障处理系统结构配置通道协议结构原理工具软件返回录液位标定故障处理系统结构选中fbm2180serialport波特率4800停止位1位无校验结构原理工具软件返回录液位标定故障处理系统结构选择设备结构原理工具软件返回录液位标定故障处理系统结构选择仪表右键选择属性结构原理工具软件返回录液位标定故障处理系统结构属性对话窗口结构原理工具软件返回录液位标定故障处理系统结构配置信息
皮。
5 如仍不能恢复正常，可以用好的雷达板卡甚至是底板、天线与之调换。 调换前要做好记号并且要断电，上电并进行必要的组态后，即可进行测 试，以判定哪一块板卡出了问题。 6 查看诊断信息。若出现故障，可通过检查其故障代码，进行诊断和处理 。如果仍不能解决问题，则要联系或咨询生产厂家专业维修人员作进一 步检查。
返回录
结构原理
系统结构
工具软件
雷达液位计课件ppt
环保监测领域
应用于环保监测领域，实现水体 、土壤等环境因素的实时监测。
市场前景与竞争格局
市场增长趋势
随着工业自动化和智能化的发展，雷达液位计市 场将保持稳定增长。
竞争格局
国内外厂商竞争激烈，技术实力和创新力成为竞 争的关键因素。
行业标准与规范
制定和完善行业标准与规范，促进雷达液位计市 场的健康发展。
根据故障代码或错误提示，参考雷 达液位计的说明书进行故障排查和 修复。
04
雷达液位计的优缺点分析
优点
非接触测量
高精度测量
雷达液位计利用电磁波进行测量，无需直 接接触被测介质，因此适用于高温、高压 、腐蚀性或有毒等恶劣环境。
雷达液位计的测量精度较高，通常在 ±1mm范围内，能够满足大多数液位测量 的精度要求。
01
02
03
确定安装位置
选择一个远离干扰源、便 于维护和清洁的位置，同 时考虑到液体的物理性质 和测量需求。
安装支架和天线
根据设备规格和现场条件 ，正确安装雷达液位计的 支架和天线，确保天线与 液面平行。
连接电缆
按照接线图正确连接电缆 ，确保电源和信号线的连 接牢固可靠。
调试步骤
开机自检
打开雷达液位计电源，观 察显示屏上的自检信息， 确保设备正常启动。
参数设置
根据实际需求，设置雷达 液位计的测量参数，如量 程、精度、频率等。
校准与测试
对雷达液位计进行校准和 测试，确保其准确测量液 位高度。
常见问题及解决方案
测量不准确
检查天线是否清洁、校准参数设 置是否正确、周围是否存在干扰
源。
无数据显示
检查电源和信号线是否连接正常、 显示屏是否有故障。
雷达液位计出现数据跳变的解决方案介绍
雷达液位计出现数据跳变的解决方案介绍雷达液位计是一种应用广泛的液位测量工具，通过发射和接收雷达波测量液体的液位高度。
然而，在实际应用中，雷达液位计可能会出现数据跳变的问题，本文将对该问题进行分析，并提供解决方案。
出现数据跳变的原因1.环境干扰：在雷达液位计的测量范围内存在其他信号源，如移动设备、通信设备等，会产生电磁波干扰，从而导致液位计数据跳变。
2.反射层变化：反射层是指雷达液位计测量范围内液体的介质界面或固体的表面。
当反射层发生变化时，液位计会出现数据跳变。
例如，液位计测量的是一池水，当有其他物体进入水中时，反射层发生变化，液位计数据就会出现跳变。
3.雷达液位计本身问题：雷达液位计的传感器和电路出现问题，也会导致数据跳变。
例如，传感器故障，电路接触不良等。
解决方案环境干扰1.优化雷达液位计的位置：将雷达液位计置于较为稳定的环境，并避免与其他信号源过近。
例如，如果液位计设备设在工厂，应尽量将其安装在空旷的地方，远离机器等电磁干扰源。
2.增强屏蔽能力：在液位计设备建造、布线时，应采用抗干扰措施，例如添加屏蔽层、增加过滤器等。
反射层变化1.避免液位计测量范围内的其他物体：如上所述，当反射物体发生变化时，液位计数据会跳变。
因此，我们可以通过保持液位计附近环境的稳定，避免其他物体进入液体中，减少反射物体中断的发生。
2.安装多个雷达液位计：多个雷达液位计测量液位范围内同一介质，可以提高测量的可靠性。
例如，在某个液体的表面，可将不同位置的雷达液位计测量出来的数据加权平均，以去除局部变量及错误的影响。
雷达液位计本身问题1.定期检查维护雷达液位计：及时地检查和维护液位计，包括固定传感器、检查电路、更换电池等。
通过规范的维护操作，保证雷达液位计的正常运作，从而减少数据跳变的发生。
2.选择质量可靠的雷达液位计：注意选择质量好、操作稳定的雷达液位计。
并且，在使用液位计设备之前，应充分了解该设备的性能及操作手册。
总结数据跳变是雷达液位计使用过程中常见的问题之一，但是我们可以通过多种手段去解决此问题。
雷达液位计工作原理及常见故障处理PPT课件
处理方法：将液位计的固定法兰拆开，拔出喇叭口，用棉布擦拭内壁 积液。
11
调试示意图
9
六、应用中常见故障及处理方法
有些工况下所使用的雷达料位计，因为传感器安装位置不当或条 件所致，出现一些问题，下面将对使用中的问题提出解决方案，供大 家参考。
1.探头结疤频繁故障的解决方法 第一个办法是将探头安装位置提高，但是有时候安装条件限制，不能 提高的情况下，就应采用将料位测量值与该储罐的泵联锁的办法，解 决这一难题:将最高料位设定值减去0.5m左右，当料位达到该最高值 时，即可停进料泵或开启出料泵。
雷达液位计工作原理及常见故障处理
、、
工作经验分享
1
一、概述
料位是工业生产中的一个重要参数。料位测量的方法 很多，针对不同的工况和介质可以使用不同测量原理的料 位计，吹气法、静压式、浮球式、差压式、超声波等几种 常用的料位测量仪表，都有各自的特点和应用范围。雷达 料位计运用先进的雷达测量技术，以其优良的性能，尤其 是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易 结疤等恶劣的测量条件下，显示出其卓越的性能，在工业
五、优势及应用
1、雷达液位计可以测量液体、固体介质比如：原油、浆料、原煤、粉煤、 挥发性液体等； 2、可以在真空中测量可以测量所有介质常数>1.8的介质，测量范围可达 35m； 3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或 数字型信号输出； 4、非接触式测量安装方便采用极其稳定的材料牢固耐用，精确可靠分辨 率可达1mm； 5、不受噪音、蒸汽、粉尘、真空等工况影响； 6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可300℃； 7、安装方式有多种可以选择：顶部安装、侧面安装、旁通管安装、导波 管安装； 8、调试可多种方式选择：采用编程模块调试（相当于一个分析处理仪 表）、SOFT软件调试、HART手持编程器调试，调试起来方便快捷。
雷达液位计故障处理分析
雷达液位计故障处理分析摘要：雷达液位计在石油化工测量领域得到发挥着重要的作用。
为了使雷达液位计在化工领域发挥出更大的作用，必须重视雷达液位计的故障问题，要深入现场，了解故障的成因，并提出具体的故障解决措施，才能保证雷达液位计高效、稳定的运行。
关键词：雷达液位计；故障处理；原理1 雷达液位计的工作原理及构成1.1 雷达液位计的工作原理雷达液位计的基本测量原理是由发射、反射、接收组成的，雷达传感器的天线以波束的形式发射雷达信号，采用微波脉冲的测量方法，不同的距离对应不同的物位，反射回来的回波信号仍由天线接收，雷达的信号适宜中连续的、非接触的脉冲信号，能够在金属的容器内正常运行。
通常来说，微波脉冲的发射时间间隔1s，频率为2.5MHz，反射回来的信号会反映在回波图上，回波图能够在极短的一瞬间（十亿分之一秒），将回波信号进行放大、定位，然后精确细致的分析处理这些信号。
雷达液位计发射的微波脉冲的能量很低，不会威胁到人体的健康，要求能够在各种金属与非金属容器内传播，不仅可以测量立罐内的液体的液位，还能针对颗粒、浆料的液位进行连续测量，是一种适用性很强的液位计。
一般来说，雷达液位计是由发射器与天线组成，不同的型号，所采用的接收器与天线都存在着一定的差异。
因此，相关单位在使用雷达液位计时，不能够忽视这个问题，注意不同的雷达液位计的过程条件，从而使雷达液位计能够发挥出理想的应用效果。
1.2 天线系统天线是雷达传感器的眼睛，决定了雷达液位计的实际应用效果。
因此，要根据实际的测量对象，选择不同的天线系统。
一般来说，天线的类型由天线的外形和微波的灵敏度决定。
根据外形可以将天线系统分为法兰下置型天线、喇叭口型天线以及棒式天线。
其中，聚焦特性最好的是喇叭口型天线，不仅适用性强，还非常牢固耐用，具有稳定的化学特性和物理特性，由于采用不锈钢材料制作。
因此，可以测量1000℃以上的介质。
而棒式天线是三者之间化学稳定性最好的一种传感器的天线，适用于腐蚀性介质的测量。
五种常见超声波液位计故障及解决方法 液位计常见问题解决方法
五种常见超声波液位计故障及解决方法液位计常见问题解决方法一现场容器里面会有搅拌，液体波动比较大，会影响超声波液位计的测量。
故障现象：无信号或者数据的波动厉害。
原因：超声波液位计所说的测量几米距离，指的都是指安静的水面。
比如像5米量程的超声波液位计，一般就是指测量安静的水面最大距离是5米，实际出厂就会做到6米。
碰到容器里面有搅拌的情况下，水面不是安静的，反射信号会减弱到正常信号的一半以下。
解决方法：1.所选用更大量程的超声波液位计，假照实际量程就是5米，那么就要用10米或者15米的超声波液位计来测量。
2.假如是不换超声波液位计，而且罐子里面液体无粘性，就还可以安装导波管，把超声波液位计探头防置在导波管内测量液位计高度，由于导波管内的液面基本是平稳的。
3.建议把二线制超声波液位计改为四线制的。
二液体表面有泡沫。
故障现象：超声波液位计一直是在搜索，或者会显示“丢波”状态。
原因：泡沫是会明显吸取超声波，导致了回波信号特别弱。
因此当液体的表面40—50%以上面积则覆盖了泡沫，超声波液位计发射的信号就会被吸取绝大部分，造成了液位计接收不到反射的信号。
这个跟泡沫的厚度是没有太大关系的，紧要是跟泡沫的覆盖面积有关。
解决方法：1.安装导波管，把超声波液位计的探头放在导波管内测量液位计高度，由于导波管内的泡沫就会削减很多。
2.更换成雷达液位计来测量，雷达液位计对5厘米以内的泡沫都可以穿透。
三现场水池或者罐子内温度高，影响超声波液位计测量。
故障现象：水面离探头近的时候可以测量到，水面离探头远就测量不到。
水温低的时候超声波液位计测量都正常，水温高了超声波液位计就测量不到。
原因：液体介质在30—40℃以下一般不会产生蒸汽和雾气，超过了这个温度就简单产生蒸汽或雾气，超声波液位计发射的超声波在发射过程当中穿过蒸汽会衰减一次，从液面反射回来的时候就要再衰减一次，造成最后回到探头的超声波信号很弱，所以测量不到。
而且在这种环境下面，超声波液位计的探头简单结水珠，水珠就会阻拦超声波的发射和接收。
雷达液位计测量液位失灵的检查处理方法
淮安嘉可自动化仪表有限公司
雷达液位计测量液位失灵的检查处理方法
1、检查供电是否正常。
2、检查通讯是否正常。
通过安装了雷达调试软件的手提电脑、FBM （双向调制/解调器）接入FCU2160（现场通讯单元），可以在操作界面上读取雷达的所有数据，发射波、反射波强度，雷达的组态数据。
如果读不到，则通讯有问题，还可以拿着这些设备到雷达头处接入信号线，以判断故障所在，这样处理可以排除信号线的故障。
3、如果罐底部有管道、支架，会对雷达波形成漫反射，所以在无液位或液位较低时，显示不正常时，待工艺液位正常后，重启一下会有显示。
在工艺进油时，如果产生了蒸汽，也会形成漫反射而使液位失灵，温度正常后会自动恢复。
4、对轻污油罐优先考虑天线结晶、沾污可能。
断电后抬起雷达倾斜放下，注意轻拿轻放，不使天线受损；用抹布擦去结晶或油污，不要让天线弯曲，切忌铁器刮擦，以免破坏天线表皮。
5、如仍不能恢复正常，可以用好的雷达板卡甚至是底板、天线与之调换。
调换前要做好记号并且要断电，上电并进行必要的组态后，即可进行测试，以判定哪一块板卡出了问题。
6、查看诊断信息。
若出现故障，可通过检查其故障代码，进行诊断和处理。
如果仍不能解决问题，则要联系或咨询生产厂家专业维修人员作进一步检查。
雷达液位计在油库的常见故障分析
雷达液位计在油库的常见故障分析摘要：針对现代工业的测量要求，雷达液位计以其独到的优势和特性在化工行业得到广泛的应用。
文章简要介绍了雷达液位计的工作原理与特点，分析了其在油库储罐实际应用中常见故障及处理方法。
关键词：雷达液位计；原理；特点；故障日照港油品码头有限公司二库拥有12个原油储罐，储量42.5万m3，是集油品储存、中转、外输与一体的大型油库。
日常工作中，储罐液位的检测与控制都极其重要，不但要防止油罐冒顶、抽真空等事故发生，还要根据液位的变化计算出储罐中油品输转、存储的体积量，在保证安全生产的前提下完成贸易交接。
雷达液位计是一种高精度的非接触式液位测量仪表。
非接触式测量方法是近年来测量物位的主要方法，综合解决了原先大多数标准插入式仪表检测元件易被介质污染和腐蚀等诸多难题。
所以雷达液位计在油库得到了广泛应用。
1 雷达液位计的原理及特点1.1 雷达液位计的原理雷达液位计的基本原理是雷达波由天线发出，抵达液面后反射，被同一天线接收。
雷达波往返的时间正比于天线到液面的距离。
1.2 雷达液位计的特点①雷达液位计采用一体化设计，无可动部件，不存在机械磨损，使用寿命长；②雷达液位计测量时发出的电磁波能够穿过真空，不需要传输媒介，具有不受大气、蒸汽、槽内挥发雾影响的特点，能用于挥发的介质如粗苯的液位测量；③雷达液位计几乎能用于所有液体的液位测量，在实际应用中，几乎所有的介质都能反射足够的反射波；④采用非接触式测量，不受槽内液体的密度、浓度等物理特性的影响；⑤测量范围大，最大的测量范围可达0-35m，可用于高温、高压的液位测量。
2 影响测量精度的因素雷达液位测量仪表的精度在实际应用中与参考条件下是不同的。
其主要原因是罐体本身成为了测量系统的一部分，罐体及其内部的障碍物对微波的干扰决定了所能得到的精度。
当测量储罐液位时，影响测量精度的因素有：①仪表内部及天线连接处的阻抗跃变；②安装短管内的阻抗跃变；③罐内障碍物的干扰反射；④由罐壁罐顶及罐底引起的多次反射；⑤电磁波的时间行程发生了变化，此变化与导波管直径及其内部的平整程度有关；⑥所测液面的条件有湍流、搅拌或泡沫；⑦冷凝水的影响。
13. 雷达液位计故障分析及应对处理办法
雷达液位计故障分析及应对处理办法摘要雷达液位计以其独特的优势及其特性在石油化工行业得到了广泛的应用。
本文简述了雷达液位计的工作原理，并对其在使用过程中产生故障的原因进行了分析，并结合工作实际提出雷达液位计故障时应对方法。
关键词：雷达液位计；油罐；误差；冒罐1 雷达液位计的结构组成及工作原理1.1结构组成雷达液位计是由发射头（TH）与天线组成。
发射头一般是通用的，同系列雷达液位计之间可以互换。
天线有多种形式，从而形成多种型号的雷达液位计。
发射头由表体和电子单元（THE)组成。
电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。
1.2工作原理目前，我公司雷达液位计均是调频连续波测量原理,如下图：雷达液位计向液体表面发射微波，而约为10GHz带宽的微波信号连续地改变频率。
在雷达信号被液面反射后，回波被天线接收。
由于信号频率不断变化，与此时发射的信号相比，回波的频率稍微有所不同。
频率的差异与到达液面的距离成比例，因此可得到空高。
罐高减去空高，即为油罐液位值。
2 雷达液位计误差及故障分析雷达液位计在使用过程中经常会出现失真的情况，主要表现在雷达液位计所显示的液位与人工检尺实测液位不符，存在较小或较大的差值。
我们需要对此差值产生的原因进行认真分析，进而判断雷达液位计是否出现故障。
雷达液位计虽然是高度精密的仪器，但也存在一定的系统误差，分析其原因，主要表现以下三个方面：2.1 校正过程传递了人工检尺的系统误差采用雷达液位计，必须采用人工测量的参照高度。
尽管雷达液位计本身测得的空高的精确度很高，人工测量的参照高度通过几次修正后可以有效避免随机误差，但人工检尺中必定也会存在系统误差，进而对雷达液位计的系统误差产生影响，使计算出的液位高度与实际精确度产生偏差。
2.2 参照高度随机变化引起液位误差油罐内液体静压力、温度的改变及罐底板的升降都会引起参照高度的随机变化，导致无法预料的液位测量误差，这种误差是测空法所特有的，也是人工检尺和基于测空法原理的雷达液位计所无法克服的。
雷达液位计的原理选型常见故障及解决方法
雷达液位计的原理、特点、安装、维护及常见故障1.雷达液位计的测量原理雷达液位计采用发射--反射--接收的工作模式.雷达液位计的天线发射出电磁波,这些波经被测对象表面反射后,再被天线接收,电磁波从发射到接收的时间与到液面的距离成正比,关系式如下：D=CT/2式中 D——雷达液位计到液面的距离C——光速T——电磁波运行时间雷达液位计记录脉冲波经历的时间,而电磁波的传输速度为常数,则可算出液面到雷达天线的距离,从而知道液面的液位.在实际运用中,雷达液位计有两种方式即调频连续波式和脉冲波式.采用调频连续波技术的液位计,功耗大,须采用四线制,电子电路复杂.而采用雷达脉冲波技术的液位计,功耗低,可用二线制的24V DC供电,容易实现本质安全,精确度高,适用范围更广.VEGAPULS雷达液位计采用脉冲微波技术,其天线系统发射出频率为、持续时间为的脉冲波束,接着暂停278ns,在脉冲发射暂停期间,天线系统将作为接收器,接收反射波,同时进行回波图像数据处理,给出指示和电信号.2.雷达液位计的特点1雷达液位计采用一体化设计,无可动部件,不存在机械磨损,使用寿命长.2雷达液位计测量时发出的电磁波能够穿过真空,不需要传输媒介,具有不受大气、蒸气、槽内挥发雾影响的特点,能用于挥发的介质如粗苯的液位测量.3雷达液位计几乎能用于所有液体的液位测量.电磁波在液位表面反射时,信号会衰减,当信号衰减过小时,会导致雷达液位计无法测到足够的电磁波信号.导电介质能很好地反射电磁波,对VEGAPULS雷达液位计,甚至微导电的物质也能够反射足够的电磁波.介电常数大于的非导电介质空气的介电常数为也能够保证足够的反射波,介电常数越大,反射信号越强.在实际应用中,几乎所有的介质都能反射足够的反射波.4采用非接触式测量,不受槽内液体的密度、浓度等物理特性的影响.5测量范围大,最大的测量范围可达0~35m,可用于高温、高压的液位测量.6天线等关键部件采用高质量的材料,抗腐蚀能力强,能适应腐蚀性很强的环境.7功能丰富,具有虚假波的学习功能.输入液面的实际液位,软件能自动地标识出液面到天线的虚假回波,排除这些波的干扰.8参数设定方便,可用液位计上的简易操作键进行设定,也可用HART协议的手操器或装有VEGA Visual Operating软件的 PC机在远程或直接接在液位计的通信端进行设定,十分方便.3.雷达液位计安装的注意事项雷达液位计能否正确测量,依赖于反射波的信号.如果在所选择安装的位置,液面不能将电磁波反射回雷达天线或在信号波的范围内有干扰物反射干扰波给雷达液位计,雷达液位计都不能正确反映实际液位.因此,合理选择安装位置对雷达液位计十分重要,在安装时应注意以下几点：1雷达液位计天线的轴线应与液位的反射表面垂直.2槽内的搅拌阀、槽壁的黏附物和阶梯等物体,如果在雷达液位计的信号范围内,会产生干扰的反射波,影响液位测量.在安装时要选择合适的安装位置,以避免这些因素的干扰.3喇叭型的雷达液位计的喇叭口要超过安装孔的内表面一定的距离>10mm.棒式液位计的天线要伸出安装孔,安装孔的长度不能超过100mm.对于圆型或椭圆型的容器,应装在离中心为1/2RR为容器半径距离的位置,不可装在圆型或椭圆型的容器顶的中心处,否则雷达波在容器壁的多重反射后,汇集于容器顶的中心处,形成很强的干扰波,会影响准确测量.4对液位波动较大的容器的液位测量,可采用附带旁通管的液位计,以减少液位波动的影响.安装完毕以后,可以用装有VEGA Visual Operating软件的 PC机观察反射波曲线图,来判断液位计安装是否恰当,如不恰当,则进一步调整安装位置,直到满意为止.对于有些安装位置无法避免的干扰波,还可利用VEGAPULS 雷达液位计识别虚假波的功能,液位计能根据实际液位标识出干扰反射波,并存于雷达液位计的内部数据库,使雷达液位计在数据处理时能识别这些干扰波,去除这些干扰反射波的影响,保证测量的准确性.安装注意事项2：1天线平行于测量槽壁,利于微波的传播.2安装位置距槽壁距离应大于30cm,以免将槽壁上的虚假信号误做回波信号.3尽量避开下料区、搅拌器等干扰源,使波束范围内无固定物,提高信号的可信度. 4接管直径应小于或等于屏蔽管长度100mm或250mm.4.雷达液位计的维护雷达液位计主要由电子元件和天线构成,无可动部件,在使用中的故障极少.使用中偶尔遇到的问题是,贮槽中有些易挥发的有机物会在雷达液位计的喇叭口或天线上结晶,对它们只要定期检查和清理即可,维护量少.在日常维护中,可以用 PC机装有VEGA Visual Operating软件远程观察反射波曲线图,对于后来可能新产生的干扰波,可以利用液位计有识别虚假波的功能,除去这些干扰反射波的影响,保证准确测量.雷达液位计作业指导书雷达液位计测量原理：雷达液位仪是一种俯视式时间行程测量系统,用于测量从参考点罐顶处到介质液位表面的间距.一般雷达液位仪的测量是通过天线发出微波,在被测介质液面产生反射,并被天线接收,通过电子线路转换后送到微处理机对信号进行处理.雷达波传导的距离由发射波与反射波的频率计算,由于雷达波以光速传播,对于油罐这种相对高度不大的测量对象而言,要求分辨率极高,所以测量反射时间几乎不可能.解决办法是改变发射波频率,测量发射波与反射波的频率差,计算出雷达波传输的距离,这就是雷达液位仪所采用的调频连续波FMCW技术.注意：雷达液位计接线方式主要有两线制和四线制.两线制：去现场只有两根线,即同时做为信号线和供电电源线.四线制：其中两根作为信号线,另外两根做为电源线.HART通讯器都接在信号线上雷达液位计的主要特点1．容易安装、无移动部件、维护量较小.2．精度高、可靠性最高.3．超高灵敏度与独特信号处理特点可处理困难的工艺过程条件.4．高度灵活性,同厂家发射器头与天线都有互换性.5．输出为叠加于hart的4～20ma信号、数字式profibus dp或trl2现场总线信号.维护范围内的雷达液位计信号大多数由模拟量引入DCS系统,所以与现场有些偏差,检查步骤如下：故障处理例：工艺反映DCS 液位比实际液位偏差大.检查步骤：-－是DCS 模件正常－－＞ |∨好<<雷达液位计大多数都支持HART 通讯,用375通讯器或pc 加软件都可进行组态.超声波液位计测量原理超声波液位计的工作原理是由换能器探头发出高频超声波脉冲遇到被测介质表面被反射回来,部分反射回波被同一换能器接收,转换成电信号.超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比.此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=C×T/2由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值.这个区域称为测量盲区.盲区的大小与超声波物位计的型号有关.超声波物位计特点由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术,超声波物位计可以应用于各种复杂工况.“虚假回波学习”功能使得仪表在多个虚假回波的工况下,可正确地确认真实回波,获得准确的测量结果.换能器内置温度传感器,可实现测量值的温度补偿.超声波换能器采用最佳声学匹配之专利技术,使其发射功率能更有效地辐射出去,提高信号强度,从而实现准确测量.。
Magnatrol导波雷达液位计运行中存在的问题及解决方案
Magnatrol导波雷达液位计运行中存在的问题及解决方案作者：王远峰来源：《中国科技博览》2016年第24期[摘 ;要]本文结合Magnatrol导波雷达液位计的实际工作情况分析导波雷达液位计在液位测量过程中存在的问题。
从监视点的设置、测量元件选型和元件安装方式等方面提出解决方案，并在实施后通过观察和数据分析论证方案的正确性。
[关键词]液位 ;导波雷达 ;跳变中图分类号：TN957.51 文献标识码：A 文章编号：1009-914X（2016）24-0147-01一、前言目前火力发电厂测量液位的主要方式有两种，一种是差压变送器测量液位，多用于高温高压介质的液位测量，如除氧器液位、高压加热器液位、汽水分离器液位等;另一种是导波雷达液位计，多用于测量低压介质的液位，如低压加热器、润滑油箱液位、排气装置液位等。
我公司一期2x630MW机组安装两台东方汽轮机厂生产的TC4F-26（24.2MPa/566℃/566℃）型汽轮发电机组，使用Magnatrol 704-501A-540导波雷达液位计。
由液位计输出4-20ma信号，由DCS AI卡件测量后输出至DCS画面供运行人员监视并参与系统调节。
在正常运行期间存在一部分液位计测量不稳定，容易跳变等问题。
为了解决这一问题，本文将从监视点的设置、测量元件选型和元件安装方式等方面提出解决方案。
二、影响液位测量的因素经过初步分析，把有可能对液位计测量结果产生影响的原因进行了一一列举。
1 液位计所处的环境我公司导波雷达液位计多用于汽机侧测量水位，低压加热器水位测量一般位于汽机侧6.9m，所处环境温度高，粉尘大。
排气装置液位位于排气装置坑内，所处环境温度高、湿度大。
小机热井水位、润滑油箱液位位于汽机0m，所处环境温度高、粉尘大。
高温和粉尘对电子设备影响较大，特别是高温会加速设备内电子元件的老化，使得设备提前进入故障高发期，影响液位测量的稳定性。
湿度大有可能使设备内电路板发生短路现象，我公司选用的Magnatrol导波雷达液位计防护等级达到IP67级，但经过论证，防水措施并不能完全防止水蒸汽侵入设备，如果湿度较大，设备内部依旧会凝结出水，导致设备损坏。
雷达液位计PPT课件
.
8
1.6雷达液位计的参数设置——空标
• 按E键进入主菜单，选择Empty calibr空标 • 按+、-键即可进入空标数值输入 • 空标为液位计法兰下面与罐底之间的距离
.
9
1.7雷达液位计的参数设置——满标
• 按E键进入主菜单，选择Full calibr满标 • 按+、-键即可进入空标数值输入 • 满标即液位计的量程，满标距离的测量必
须考虑罐的空余量
.
10
.
11
• 在子菜单中有以下几项： • Unknown • <1.9 • 1.9…..4
• 4……10 • >10
.
7
1.5雷达液位计的参数设置——介质条件
• 按E键进入主菜单，选择Process cond过程条件 • 子菜单包括： • Standard • Calm surface平静的液面 • Turb.surface扰动液面 • Agitator 有搅拌器的 • Fast change快速变化的液面 • 以上条件根据工艺罐内的环境选择
• Dome Bypass旁通管 • Stilling well导波管 • Flat celling平顶罐 • Sphere 球形罐 • No celling无顶罐 • 根据现场设备形状选择相应菜单
.
6
1.4雷达液位计的参数设置——介质条件
• 按E键进入主菜单，选择Medium propperty 介质特性
.
3
1.1雷达液位计的参数设置——界面
• 下图为现场在用的雷设置——基本设定
• 按E键进入主菜单，选择Basic setup基本设 定
• 此菜单为仪表投入使 用前将量程、单位等 参数进行简单快速设定
雷达液位计原理、常见故障及处理
题，应视情况更换或者维修。此外，应该在仪表安装调试的环节加强管理，防止仪表
参数设置不准确而影响生产。相关工作人员也需要加强日常的维护工作，定期的进行 停运检修，从而保证雷达液位计仪表的正常运行。
•
2.检查通讯设备是否正常
•
一旦发现通讯设备不正常，可以通过安装雷达调试软件，读取雷达的组态数据，
监控雷达传感器的状态。主要检查雷达传感器能够准确的判断反射回波与假回波的区
对待轻污油罐出现故障时，应首先考虑天线沾污、结晶的可能性，处理方法是，
断电后，佩戴合适的防护器具，拆下雷达倾斜放下，用抹布擦去污物或结晶，不要让
天线弯曲受损，注意轻拿轻放，切忌铁器刮擦，以免破坏到天线表皮。
• 7.漫反射
•
若出现液位较低或无液位时，大的原因可能是测试容器底部有支架、管道 ，或者
在工艺过程中产生了蒸汽，对雷达波形成漫反射而导致液位失灵，此时，可等到工艺
雷达液位计原理、常见故障及处理
• 五、被测介质的那些特性会影响雷达液位计的使用？
• 由于雷达液位计的测量原理和微波的传播特性有关，所以介质的相对介电常数、液体 的湍东和气泡等被测物料的特性会对微波信号造成衰减，严重的甚至不能工作。
• 雷达液位计发射的超高频厘米波是以空间波形式沿直线传播的。当遇到被测介质时， 微波会产生反射和折射。反射的程度和被测介质的节电常数有关。相对介电常数越大 ，则反射率的损耗越小，如若介质的电导率大于10Ms/cm,则会全部被反射回来，否则 任何介质都会产生反射和折射，使微波的有效反射信号的强度受到衰减。
故障方式 √<3.6mA 无变化 最小电流 √3.8mA 4mA
最大电流 √20.5mA 20mA 开始模拟？
选择复位 √基本设置
雷达物位计常见故障及维修
雷达物位计常见故障及维修
雷达物位计是一种常用的工业仪表，用于测量储罐中的液位或粉料、颗粒物料等固态物料的高度。
它的工作原理是通过发送微波信号并接收反射信号来确定储罐中物料的高度。
但是，雷达物位计在使用过程中可能会出现一些常见故障，需要进行维修。
常见故障及维修方法如下：
1. 信号强度异常
原因：雷达物位计可能会受到电磁干扰，或是前方有阻碍物挡住了微波信号。
维修方法：先检查是否有物料或其它障碍物阻挡了雷达物位计，如果没有，可以尝试将储罐内的物料倾斜一下，重新测试信号强度。
如果还是无法解决问题，可以尝试调整雷达物位计的位置或设置一些滤波器减少电磁干扰。
2. 零点偏移
原因：可能是由于机械振动、环境温度变化或其它原因导致的。
维修方法：对于雷达物位计的零点偏移，可以通过重新进行校准来修复。
具体方法可以参考设备说明书。
3. 接收器故障
原因：雷达物位计接收器可能出现故障，例如接收天线损坏或接收器线路出现问题。
维修方法：如果雷达物位计接收器出现故障，需要更换接收天线或是修复线路。
建议寻找专业的维修技术人员进行维修。
4. 液位不准确
原因：雷达物位计可能会受到物料表面波动或长时间使用后积累的物料堆积的影响，导致测量结果不准确。
维修方法：为了消除这个故障，可以在储罐内加入一些稳定剂来平稳物料表面，或是对物料进行搅拌以消除积累的物料。
总的来说，对于雷达物位计的故障和维修，需要具备专业的知识和技术才能进行，建议尽可能地寻找专业的维修技术团队来处理。
