坡屋顶知识排水坡度一般大于10%的屋顶叫做坡屋顶或斜屋顶。

坡屋顶的形式和坡度主要取决于建筑平面、结构形式、屋面材料、气候环境、风俗习惯和建筑造型等因素。

编辑本段形式坡屋顶在建筑中应用较广,主要有单坡式、双坡式、四坡式和折腰式等。

以双坡式和四坡式(见图)采用较多。

双坡屋顶尽端屋面出挑在山墙外的称悬山;山墙与屋面砌平的称硬山。

中国传统的四坡顶四角起翘的称庑殿;正脊延长,两侧形成两个山花面的称歇山。

坡屋顶双坡或多坡屋顶的倾斜面相互交接,顶部的水平交线称正脊;斜面相交成为凸角的斜交线称斜脊;斜面相交成为凹角的斜交线称斜天沟。

编辑本段坡度屋面坡度用斜面在垂直面上的投影高度(矢高H)和水平面上的投影长度(半个跨度L/2)之比来表示;也可用高跨比(矢高H和跨度L之比)来表示;或以斜面和水平面的夹角来表示。

屋面坡度选取是否合理,影响屋顶的防水效果。

坡度大小主要根据所选用的屋面防水层材料的性能和构造决定。

如果选用防水性能好、单块面积大、接缝少的材料如卷材、构件自防水、金属薄板等,坡度可以小些;如果选用瓦块铺设屋面,块小、接缝多,坡度应大些。

在寒冷地区为防止屋面大量积雪,坡度宜较陡;带有阁楼的屋顶,常采用陡坡屋面或采用两个不同坡度结合的折腰式屋面(孟夏式屋面)。

编辑本段承重结构坡屋顶的支承结构常用的类型有:山墙承重房间开间不大的建筑,利用砌成山尖形的承重墙搁置檩条,称为“山墙承重”或“硬山架檩”。

各檩等距布置,檩条有木檩、型钢檩和预制钢筋混凝土檩等。

檩条的断面尺寸应根据材料、跨度、间距和荷载计算决定,木檩跨度一般不超过4米。

檩条上可直接铺放厚15~25毫米的木板,称为“望板”;也可在檩条上先放椽子,再铺望板。

屋架承重房间开间较大、不能用山墙承重的建筑,须设置屋架以支承檩条。

屋架由杆件组成,为平面结构,可用木材、钢筋混凝土、预应力混凝土或钢材制作,也可用两种以上材料组合制作。

屋架有三角形、拱形、多边形等,以三角形为多。

坡屋顶画法详解.PPT

坡屋顶画法详解.PPT
2 作部分屋脊。
3 作剩余斜脊。
4 作正面投影。
5 加深
•.
•10
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度,求其水平投影 及正面投影。 解:
注意点:
画图原则----
1 先交先画。
2 注意封口符合 同坡屋顶的 投影特 点。
3 正面投影中左 右四屋面为正垂面。
4 注意三等关系
(长对正)!
•.
解: 1 作部分斜脊和天沟---过屋檐交点作斜脊和天沟
•.
•6
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度,求其水平投影 及正面投影。 解:
• 作部分斜脊 和天沟。
2 作部分屋脊---屋脊平行相应屋檐
注意封口!45º方向
•.
•7
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度,求其水平投影 及正面投影。 解: • 作部分斜脊
和天沟。
2 作部分屋脊。
3 作剩余斜脊---45度方向
•.
•8
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度,求其水平投影 及正面投影。 解:
1 作部分斜脊和天沟。
屋面!
屋脊!
2 作面投影---注意屋脊和四个屋面
5 注意积聚性和长对正
•.
•9
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度,求其水平投影 及正面投影。 解: 1 作部分斜脊和天沟。
• 屋顶三交线中必
有一条水平的屋脊
和另两条傾斜 的斜脊或一条斜脊及一条天沟。
•.
•3
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度,求其水平投影 及正面投影。
•.
•4
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度,求其水平投影 及正面投影。

坡屋顶设计基础知识(技术详解)

坡屋顶设计基础知识(技术详解)

坡屋顶设计基础知识(技术详解)坡屋顶的形式与组成排水坡度一般大于10% 的屋顶叫做坡屋顶或斜屋顶。

坡屋顶的形式和坡度主要取决于:建筑平面、结构形式、屋面材料、气候环境、风俗习惯、建筑造型等因素。

屋顶在建筑中应用较广,主要有单坡式、双坡式、四坡式和折腰式等。

以双坡式和四坡式采用较多。

中国古代建筑里的屋顶样式丰富,含义也与传统哲学思想、社会等级制度息息相关,在造型、对称、排列上具有独特的意味。

中国古建筑凹曲屋面坡度大致相同,一般斜度都为26 度~30 度,这个角度非常接近太阳黄道与地球赤道所形成的23 度27 分夹角,这也是古建筑屋顶象征天的文化内涵。

双坡屋顶尽端屋面出挑在山墙外的称悬山;山墙与屋面砌平的称硬山。

中国传统的四坡顶四角起翘的称庑殿;正脊延长,两侧形成两个山花面的称歇山。

瓦线交汇在一点坡屋顶形式为攒尖顶,常在此点布置宝顶。

顶双坡或多坡屋顶的倾斜面相互交接,顶部的水平交线称正脊;斜面相交成为凸角的斜交线称斜脊;斜面相交成为凹角的斜交线称斜天沟。

没有正脊的坡屋顶,则称为卷棚顶。

硬山顶、悬山顶、歇山顶均可做成卷棚顶形式。

外,歇山顶、庑殿顶和攒尖顶也可根据需要布置成重檐的形式。

现代平屋顶:屋面排水坡度小于或等于10% 的屋顶,常用的坡度为2%~3% 。

平屋顶:屋面排水坡度小于或等于的屋10%顶,常用的坡度为2%~3% 。

•现代坡屋顶:指屋面排水坡度在10%以上的屋顶。

•现代曲面屋顶:一般适用于大跨度的公共建筑中。

坡屋顶屋面组成名称坡屋顶由于屋顶坡面交接的部位不同形成屋脊(正脊)、斜脊、斜沟、檐口、内天沟和泛水等不同部位和名称(坡屋顶屋面组成名称如图 1 所示)。

图1 坡屋顶屋面组成名称a)四坡屋顶b)并立双坡屋顶1 —斜脊2—正脊 3 —斜天沟4—檐口5—屋脊6—山墙7—泛水8—天沟坡屋顶的屋面组成构造坡屋顶一般由承重结构和屋面两部分组成,必要时加设保温层、隔热层及顶棚等。

a)承重结构承重结构主要承受屋面荷载并把荷载传递到墙或柱上,一般有椽子、檩条、屋架或大梁等。

第三节坡屋顶构造

第三节坡屋顶构造

第三节坡屋顶构造第三节坡屋顶构造一、坡屋顶的组成1.承重结构2.屋面3.顶棚4.保温隔热层二、坡屋顶承重结构坡屋顶承重结构般可分为桁架结构,梁架结构和空间结构:我国坡屋面主要采用桁架结构,故小节以桁架结构为主讲述。

桁架多为三角形屋架,檩条纵向搁置在屋架上或小开间时直接搁置在内、外横墙,使檩条和屋架组成屋面承重结构。

1.檩条的布置及类型2.承檩结构形式1)山墙承檩2)屋架承檩三、坡屋顶屋面构造1.机平瓦屋面机平瓦屋面构造做法:根据使用要求不同,有冷滩瓦屋面,屋面板(木或混凝土板)瓦屋面,纤维板瓦屋面。

基层为屋面板的瓦屋面有木屋面板和钢筋混凝上屋面板两类。

1)木屋面板瓦屋面也称木望板瓦屋面,其构造做法是:先在檩条上铺厚度为15~20mm木板,根据需要也采用拼缝搭接密铺或留缝铺设,然后木板上干铺一层油毡,油毡必须平行于屋脊由下向上压接铺设、以避免雨水渗入室内。

2)纤维板或芦席瓦屋面3)钢筋混凝土板瓦屋面2.机平瓦屋面细部构造1)纵墙挑檐构造2)山墙檐口构造3)天沟和斜沟4)檐口顶棚构造彩色压型钢板屋面防水材料根据其功能构造分为单层彩板和保温夹心彩板。

2)保温夹心屋面板彩色压型钢板屋面金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面,主要用于大跨度建筑的屋面。

彩色压型钢板屋面简称彩板屋面,根据彩板的功能构造分为单层彩板和保温夹芯彩板。

单彩板单彩板屋面大多数将彩板直接支承于檩条上,一般为槽钢、工字钢或轻钢檩条。

檩条间距视屋面板型号而定,一般为1.5~3.0m。

屋面板的坡度大小与降雨量、板型、拼缝方式有关。

一般不小于3°。

保温夹芯板屋面保温夹芯板是由彩色涂层钢板作表层,自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材,通过加压加热固化制成的夹芯板。

保温夹芯板屋面坡度为1/6~1/20,在腐蚀环境中屋面坡度应≥1/12。

保温夹芯板板缝处理夹芯板与配件及夹芯板之间,全部采用铝拉铆钉连接,铆钉在插入铆孔之前应预涂密封胶,拉铆后的钉头用密封胶封死。

坡屋面构造做法

坡屋面构造做法
质量控制要点:
1.出屋面管道四周封堵及圆角。防水附加层
2.预留钢筋及其与屋面板接触处涂刷聚氨酯
3.屋面防水层
4.淋水实验。
5.顺水条、挂瓦条的防腐
6.屋面瓦加强固定
5
挂瓦条
防腐木挂瓦条应根据屋面瓦规格及布排方式固定在顺水条上。
6
屋面瓦
根据建筑设计做法铺设屋面瓦,屋面瓦必须采取加强固定措施。
坡屋面构造做法(二)——木条挂瓦
4
保温层
防水层表面干燥后,铺设保温板;铺设保温层时应作好对防水层的保护,不得对防水层造成任何破坏;保温板厚度根据节能计算确定。
质量控制要点:
1.出屋面管道四周封堵及圆角、防水附加层
2.预留钢筋及其与屋面板接触处涂刷聚氨酯
3.屋面防水层
4.淋水实验
5.钢材防腐
6.屋面瓦加强固定
5
保护层
保护层为40mm厚C20细石混凝土保护层,内配单层Φ6@200双向钢筋网。保护层内钢筋应与预留钢筋绑扎连接。
工艺流程
构造做法
节点详图及控制要点
1
结构板
按设计要求浇筑屋面板,浇筑屋面板时应预留与上部混凝土保护层间的连接钢筋。

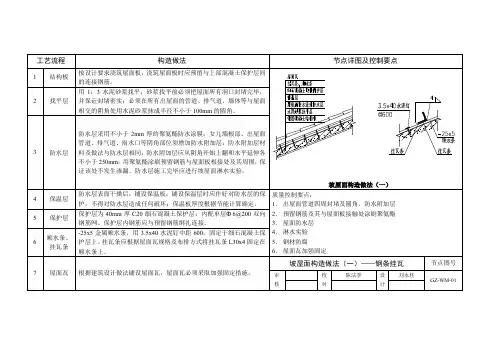

坡屋面构造做法(一)
