220kV架空线路运行规程

合集下载

220KV升压站运行规程

220KV升压站运行规程

220kV升压站运行规程第1章 220kV交流系统1.1 一般运行规定1.1.1不经调度同意,不得任意改变系统运行方式。

紧急情况下,可以先改变运行方式,然后汇报调度。

1.1.2 系统运行方式改变时,应按规程规定改变继电保护及自动装置运行方式,并做好记录。

1.1.3 设备管辖范围的划分1.1.3.1 省调管辖的设备1)220kV#1A、#2A、#1B、#2B母线及其母线TV(PT)、母联开关及其刀闸、分段开关及其刀闸,母线保护装置,分段及母联开关保护装置。

2)#7~10发电机组及所属励磁系统、电力系统稳定器(PSS)、自动发电控制系统(AGC)、自动电压控制装置(AVC)。

3)#7~10主变及其中性点接地刀闸。

4)220kV故障录波器。

5)调度自动化设备:远动装置(RTU)、远动装置变送器、电量采集装置、电力数据网、通信设备、继电保护信息子站、同步相量测量装置PMU、继电保护基础数据管理系统等。

1.1.3.2 地调管辖省调许可的设备220kV线路及所属设备、线路出线接地刀闸D3、线路继电保护装置及自动装置。

1.1.3.3值长管辖的设备除上述规定外,其它全部电气系统和设备。

1.1.4 停、送电的操作原则:1.1.4.1 停电顺序:拉开开关,检查开关确在分闸位置后,拉开负荷侧刀闸,再拉开电源侧刀闸,取下开关控制保险。

1.1.4.2 送电顺序:装上开关控制保险,检查开关确在分闸位置后,合上电源侧刀闸,再合上负荷侧刀闸。

1.1.4.3 严禁带负荷拉、合刀闸。

1.1.5 倒闸操作,严格执行下列各项:1)倒闸操作按调度指令执行,操作前应填写倒闸操作票。

2)一份操作票只能填写一项操作任务。

3)要求操作人员填写操作票。

填写时应明确任务及运行方式,字迹清楚,名称编号及关键字(如:拉、合、投、断、停、送、取、拆除、装设等),不得涂改。

4)填写完毕后,依次经监护人、班长、值长审核无误签名后方可实施操作。

5)倒闸操作要严格执行模拟、唱票、复诵、核对制度,严格遵守电气防误操作、电气防误闭锁程序的规定。

220kV架空线路运行规程

220kV架空线路运行规程

Q/YBFD 四川省能源投资集团盐边新能源开发有限公司Q/YBXNY-YW01-07-2015220kV架空线路运行规程(试行)2015—01—30 发布2015—02—01 实施四川省能投盐边新能源开发有限公司发布目录1 目的和使用范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 运行规定 (2)5 运行方式 (3)6 正常巡视检查规定 (4)7 线路操作原则 (6)8 线路的异常运行及事故处理 (6)9 试验和验收 (7)10 附录 (8)前言本标准由四川省能投盐边新能源开发有限公司标准化领导小组提出。

本标准由四川省能投盐边新能源开发有限公司标准化办公室归口。

本标准起草单位:四川省能投盐边新能源开发有限公司。

本标准起草人: XX,XX 。

220kV架空线路运行规程1 目的和使用范围1.1 本标准规定了四川省能投盐边新能源开发有限公司220kv架空输电线路运行工作的基本要求、技术标准,并对线路巡视、技术管理及线路保护区的维护和线路环境保护等做出了相关规定。

1.2 本标准适用于四川省能投盐边新能源开发有限公司220kv输电线路的运行,巡视等工作。

2 规范性引用文件下列文件的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。

凡是不注日期的引用文件,其最新版本适用于本标准。

2.1 GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》2.2 DL/T 409 《电业安全工作规程(电力线路部分) 国家电网公司》2.3 DL/T626 《劣盘形悬式绝缘子检测规程》2.4 DL/T887 《杆塔工频接地电阻测量》2.5 DL/T5092 《110~500kV架空输电线路设计技术规程》2.6 DL/T5130 《架空送电线路钢管杆设计技术规程》2.7 中华人民共和国主席令第六十号《中华人民共和电力法》1995年12月2.8 中华人民共和国主席令第239号《电力设施保护条例》1998年1月2.9 中华人民共和国国家经济贸易委员会/中华人民共和国公安部第8号《电力设施保护条例实施细则》1999年3月3 术语和定义下列术语和定义适用于本规程3.1 档距相邻两杆塔上导线悬挂点之间的水平距离称为档距,通常用1表示。

【2019年整理】架空输电线路运行规程

【2019年整理】架空输电线路运行规程

架空输电线路运行规程1、范围本标准根据公司线路实际情况,参照国家电网公司《架空送电线路运行规范》,规定公司架空送电线路运行工作的基本要求、技术标准,并对线路巡视、检测、维修、技术管理等提出了具体要求,同时对线路保护区的维护和线路的环境保护作出了明确规定。

本标准适用于公司35kV~220kV架空送电线路,10KV架空配电线路可参照本规程执行。

2、引用标准GB50173—92 35kV及以下架空电力线路施工及验收规范GBJ233—1990 110~500kV架空送电线路施工及验收规范GB/T16434—1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准国家电网安监[2009]664号电业安全工作规程(电力线路部分)DL 558—1994 电业生产事故调查规程DL/T5092—1999 110~500kV架空送电线路设计技术规程3、基本要求3.1 线路的运行工作必须贯彻“安全第一、预防为主、防治结合”的方针。

应全面做好线路的巡视、检测、维修和管理工作,应积极采用先进的技术,实行科学管理,不断总结经验、积累资料、掌握规律,保证线路安全运行。

3.2生产维护中心应积极参与线路的规划、路径选择、设计审核、杆塔定位、材料设备的选型及招标、施工等生产全过程管理工作,并根据公司线路分布的特点、运行经验和反事故措施,提出合理化要求和建议,力求设计与运行协调一致。

3.3 对于新投运的线路,应严格执行架空送电线路施工及验收规范,按有关规定积极参与线路施工、验收,把好验收移交关。

3.4生产维护中心必须建立健全岗位责任制,运行。

管理人员应掌握设备状况和维修技术,熟知有关规程制度,了解分析总结线路运行情况,提出并实施预防事故、提高线路安全运行水平的措施,如发生事故,应按《电业生产事故调查规程》的有关规定进行。

3.5生产维护中心应根据运行经验,在线路状态分析评估的基础上开展状态检修工作。

3.6 应逐步推广应用达到国家安全标准的新型器材。

220kV线路停电更换架空地线作业指导书

220kV线路停电更换架空地线作业指导书

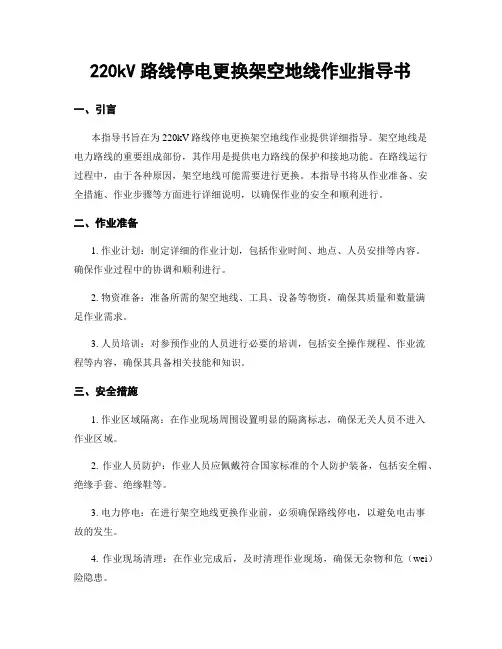

220kV路线停电更换架空地线作业指导书一、引言本指导书旨在为220kV路线停电更换架空地线作业提供详细指导。

架空地线是电力路线的重要组成部份,其作用是提供电力路线的保护和接地功能。

在路线运行过程中,由于各种原因,架空地线可能需要进行更换。

本指导书将从作业准备、安全措施、作业步骤等方面进行详细说明,以确保作业的安全和顺利进行。

二、作业准备1. 作业计划:制定详细的作业计划,包括作业时间、地点、人员安排等内容。

确保作业过程中的协调和顺利进行。

2. 物资准备:准备所需的架空地线、工具、设备等物资,确保其质量和数量满足作业需求。

3. 人员培训:对参预作业的人员进行必要的培训,包括安全操作规程、作业流程等内容,确保其具备相关技能和知识。

三、安全措施1. 作业区域隔离:在作业现场周围设置明显的隔离标志,确保无关人员不进入作业区域。

2. 作业人员防护:作业人员应佩戴符合国家标准的个人防护装备,包括安全帽、绝缘手套、绝缘鞋等。

3. 电力停电:在进行架空地线更换作业前,必须确保路线停电,以避免电击事故的发生。

4. 作业现场清理:在作业完成后,及时清理作业现场,确保无杂物和危(wei)险隐患。

四、作业步骤1. 路线停电:按照工作票的要求,对路线进行停电操作,确保作业安全进行。

2. 架空地线拆除:使用合适的工具和设备,拆除原有的架空地线。

在拆除过程中,注意保护路线设备,避免损坏。

3. 架空地线安装:按照设计要求,将新的架空地线进行安装。

确保安装位置准确、坚固可靠。

4. 接地处理:对新安装的架空地线进行接地处理,确保接地电阻符合要求。

5. 路线恢复供电:在完成架空地线更换作业后,按照工作票的要求,进行路线的恢复供电。

五、注意事项1. 作业期间,严禁吸烟、使用明火等可能引起火灾的行为。

2. 作业人员应保持清醒,严禁酒后作业。

3. 在作业过程中,严格按照操作规程进行,不得擅自改变作业步骤。

4. 如遇恶劣天气或者其他不可抗力因素,应及时中止作业,并采取相应的安全措施。

电网架空线路带电作业操作规程

电网架空线路带电作业操作规程

110~220kV架空输电线路带电作业操作规程电力集团公司2007年8月目录1 检测110~220kV线路零值、低值绝缘 12 修补110~220kV线路导线缺陷 23 更换110~220kV线路直线杆整串或单片绝缘子 34 更换220kV线路整串耐张绝缘子 45 更换220kV线路耐张杆塔单片绝缘子 66 带电摘除110~220kV架空线路导、地线搭挂异物操作规程(方法一)7 带电摘除110~220kV架空线路导、地线搭挂异物操作规程(方法二)8 带电摘除110~220kV架空线路导、地线搭挂异物操作规程(方法三) 97 作业名称:110~220千伏线路处理引流板缺陷 108 110~220kV带电测量导线垂直距离 119 断、接110kV空载架空线路引流线 1210 开夹检查220kV线路直线杆塔 1411 更换220kV线路耐张杆塔外角吊串绝缘子(方法一) 15更换220kV线路耐张杆塔外角吊串绝缘子(方法一) 1612 110~220kV线路带电零星消缺 1813 附录 191 检测110~220kV线路零值、低值绝缘子1.1 适用范围:110~220kV架空线路。

1.2 作业方式:地电位作业。

1.3 作业人员:工作负责(监护)人1人,杆上地电位电工1人。

1.4 主要工器具:火花间隙测零杆(或分布电压测量仪)1套,•可伸缩式绝缘操作杆1根,绝缘传递绳1根。

1.5 操作步骤:1.5.1工作负责人交待工作任务、安全措施,发布开始工作命令。

1.5.2杆上电工登杆至适当位置,扣牢安全带,将装有火花间隙(分布电压测量仪)的绝缘杆传至杆塔操作位置。

1.5.3杆上电工逐相、逐片顺序检测。

1.5.4杆上电工返回地面,工作结束。

1.6 安全措施及注意事项:1.6.1开工前应校对火花间隙距离(检查分布电压测量仪工作状况),并检测绝缘工具。

1.6.2在使用火花间隙检测同一串绝缘子时,•其零值片数达到附表1中的片数,应停止检测。

500KV和220KV系统规程及常见故障处理

500KV和220KV系统规程及常见故障处理

500KV和220KV系统规程及常见故障处理1.系统概述#3、4发变组采用单元制接线。

发电机发出的20 kV电经主变升压至500kV后通过发变组开关(断路器)和线路送至500 kV浉河变。

#3、4机组公用一台启备变,其电源由一期220KV开关站通过启备2开关连接,正常运行中启备2开关合闸启备变带电空载运行。

2配电装置设备概况2.1 500kV、220kV系统配电装置为屋外悬吊式管母中型式。

2.2 500kV发变组开关型号HPL550B2,开关配有三个BLG1002A型单相操作机构。

开关分、合闸靠弹簧储能来实现,SF6气体只在开关分闸时起灭弧用。

为改善每个断口的工作电压分布情况,在开关每相断口连接并联电容。

断路器通过操作机构可以实现遥控操作、就地操作或单相手动操作。

2. 3 220kV启备2开关型号LTB245E1,开关配有三个BLK222型单相操作机构。

开关分、合闸靠弹簧储能来实现,SF6气体只在开关分闸时起灭弧用。

断路器通过操作机构可以实现遥控操作、就地操作或单相手动操作。

2. 4 500kV KR52-MM40和220kV GW10-252W隔离开关可以遥控、就地三相操作。

500kV BR5-1M63、KR52-MM40和220kV MA6接地刀闸可以手动(摇手柄)三相操作。

隔离开关、接地刀闸之间有电气闭锁和机械闭锁。

3.配电装置3.6 500KV电流互感器基本技术参数4 .1 SF6开关操作规定4.1.1新安装或检修的开关,必须经验收合格后才能施加运行电压。

4.1.2开关经检修、备用七天及以上,投运前必须有测量绝缘合格报告。

4.1.3开关送电前应将其保护装置投入,不准无保护将开关投入运行。

4.1.4开关经检修、备用七天及以上,送电前应做分合闸试验或保护传动试验,试验不合格的开关不允许投入运行,试验时开关两侧刀闸必须拉开。

4.1.5具有远方控制的开关,除非特别要求外,不允许就地分合闸操作。

4.1.6电磁机构严禁用手动扛或千斤顶的办法带电拉合闸操作。

220kV线路保护配置及运行方式

220kV线路保护配置及运行方式

220kV 线路保护配置及运转方式大要220kV 踏九线线路保护装置由两套独立的、配置相同保护功能的保护装置构成。

两套装置配置了光纤差动保护、零序保护、距离保护。

两套装置都带有重合闸功能,此中 2 号保护装置单相重合闸启用。

光纤差动保护输电线路保护采纳光纤通道后因为通讯容量很大所过去往做成分相式的电流纵差保护。

输电线路分相电流纵差保护自己有选相功能,哪一相纵差保护动作那一相就是故障相。

输电线路双侧的电流信号经过编码成码流形式而后变换成光的信号经光纤输出。

传递的信号可以是包含了幅值和相位信息在内的该侧电流的刹时价,保护装置收到输入的光信号后先变换成电信号再与本侧的电流信号构成纵差保护。

纵联电流差动继电器的原理I CD31 2I 0dzI dzI许继差动特征四方差动特性本装置差动保护由故障重量差动、稳态量差动及零序差动保护构成。

差动保护采纳每周波 96 点采样,因为高采样率,差动保护可以进行短窗相量算法实现迅速动作,使典型动作时间小于 20ms。

故障重量差动保护敏捷度高,不受负荷电流的影响,拥有很强的耐过渡电阻能力,对于大多数故障都能迅速出口;稳态量差动及零序差动则作为故障重量差动保护的增补。

比率制动特征动作方程以下:..I M I N I CDset....I M I N KI M I N (3)(4)************************************************************** ***************讲解例子I dMI M I N NE S E RTA TA K r(a)系统图IqdI r(b) 动作特征E S MI M I NNE R E SMI M I N NTA TA TA I K TAI K(c) 内部短路(d) 外面短路图2-29 纵联电流差动保护原理设流过双侧保护的电流I M、I N以母线流向被保护的线路方向规定为其正方向,如图中箭头方向所示。

第一篇 220KV系统运行规程

第一篇 220KV系统运行规程

第一篇220KV系统运行规程1 总则1.1 电气系统必须按本公司制定的正常的运行方式运行,如确需改变正常运行方式,必须得到值长或调度的批准。

1.2 运行方式在改变的同时,有关继电保护和自动装置的定值和方式应做相应的改变。

1.3 #6、7机组正常情况下与系统并列运行,并列点为主变高压侧开关,周波允许在49.8~50.2Hz范围内变化,并按省调下达的负荷曲线带负荷。

1.4 运行人员必须熟悉本公司电气系统接线和设备名称、结构、性能、编号及位置,熟悉并掌握电气二次回路及其作用原理,熟悉并掌握各种运行方式及事故处理,了解与本厂系统直接有关的电网接线。

1.5 系统电压一般不得超过额定电压的±5%,最低不应低于额定电压90%。

正常情况下不超过中调下达的电压曲线230KV—235KV。

1.5.1 220 KV系统 Ue:220KV 正常允许范围:219~242KV (-5%—+10%)1.5.2 20 KV系统 Ue:20KV 正常允许范围:19.0~21.0KV (-5%—+5%)1.5.3 6KV系统 Ue:6.3KV 正常允许范围:6.0~6.6KV (-5%—+5%)1.5.4 各级母线电压最低值不应低于:220 KV系统:200KV;20 KV系统:18.0KV;若低于上述规定,则按电压降低事故规定进行处理。

2 220KV系统概述2.1 220KV系统接线方式为:双母线并联运行,母联开关在合。

2.2 220KV母线上连接有:两台发—变组,一台高压启动/备用变压器,两条出线。

2.3 220KV线路均为联络线,除#02起备变腾2202开关外,其余均为同期点。

2.4 220KV系统为大电流接地系统,#6、#7主变中性点装有接地刀闸,#02启备变中性点为固定接地方式。

3 电气设备调度权限划分3.1 中调调动范围:3.1.1 #6、7发电机综合出力。

3.1.2 腾达升压站220千伏母线、腾220、腾226、腾227开关间隔和Ⅰ腾鲲线、Ⅱ腾鲲线及其两端间隔设备由省调调度。

架空输电线路运行规程

架空输电线路运行规程

架空输电线路运行规程1、范围 本标准根据公司线路实际情况,参照国家电网公司《架空送电线路运行规范》,规定公司架 空送电线路运行工作的基本要求、技术标准,并对线路巡视、检测、维修、技术管理等提出 了具体要求,同时对线路保护区的维护和线路的环境保护作出了明确规定。

本标准适用于公司35kV 〜220kV 架空送电线路,10KV 架空配电线路可参照本规程执行。

35kV 及以下架空电力线路施工及验收规范 110-500kV 架空送电线路施工及验收规范 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准 国家电网安监[2009] 664号电业安全工作规程(电力线路部分) DL 558—1994电业生产事故调查规程 DLT5092—1999110〜500kV 架空送电线路设计技术规程 3、基本要求3.1 线路的运行工作必须贯彻“安全第一、预防为主、防治结合”的方针。

应全面做好线路 的巡视、检测、维修和管理工作,应枳极采用先进的技术,实行科学管理,不断总结经验、 积累资料、掌握规律,保证线路安全运行。

3.2 生产维护中心应枳极参与线路的规划、路径选择、设计审核、杆塔定位、材料设备的选 型及招标、施工等生产全过程管理工作,并根据公司线路分布的特点、运行经验和反事故措 施,提出合理化要求和建议,力求设计与运行协调一致。

3.3 对于新投运的线路,应严格执行架空送电线路施工及验收规范,按有关规定枳极参与线 路施工、验收,把好验收移交关。

3.4 生产维护中心必须建立健全岗位责任制,运行。

管理人员应掌握设备状况和维修技术, 熟知有关规程制度,了解分析总结线路运行情况,提出并实施预防事故、提高线路安全运行 水平的措施,如发生事故,应按《电业生产事故调查规程》的有关规定进行。

3.5 生产维护中心应根据运行经验,在线路状态分析评估的基础上开展状态检修工作。

3.6 应逐步推广应用达到国家安全标准的新型器材。

3.7 严格执行《中华人民共和国电力法》、《电力设施保护条例》、《电力设施保护条例实施细 则》,防止外力破坏,做好线路保护及群众护线工作。

220kv架空线载流量相关规程

220kv架空线载流量相关规程

220kv架空线是电力系统中常见的一种输电方式,其载流量相关规程对于保障电网的安全稳定运行至关重要。

本文将从220kv架空线的定义、相关规程的制定背景、规程的内容和执行情况等方面进行详细的介绍,并对其存在的问题提出一些建议。

一、220kv架空线的定义220kv架空线是一种通过支架将导线悬挂在空中的输电线路,其主要特点是输电距离远、载流量大、电压等级高。

通常情况下,220kv架空线由钢塔和导线组成,钢塔用于支撑导线,使其悬挂在空中,输送电力。

在电力系统中,220kv架空线承担着较大的负荷,因此有必要对其进行严格的管理和规范。

二、相关规程的制定背景220kv架空线载流量相关规程的制定是为了保障电网的安全稳定运行,减少事故发生的可能性,保障人民生命和财产的安全。

随着电力系统的不断发展和改进,人们对电网运行的要求也越来越严格,因此需要通过相关规程来对220kv架空线的载流量进行规范化管理。

这既是要求也是保障。

三、规程的内容1. 载流量计算方法:规定了220kv架空线的载流量计算方法,包括导线的材质、截面积、温度等因素在内,综合考虑导线的各项参数,计算出其最大承载能力。

2. 装置和设备要求:规定了220kv架空线所使用的钢塔、绝缘子、导线等设备的材质、规格、技术指标等要求,确保其满足输电所需的强度和稳定性。

3. 安全措施:规定了220kv架空线在施工、日常维护和运行中应当遵守的安全措施,包括防雷防冻、安全距离、防护装置等规定,保障工作人员的安全。

4. 接地装置要求:规定了220kv架空线的接地装置的要求,包括接地杆的设置、接地电阻的检测要求等,确保线路的接地良好,减少因接地不良所造成的事故风险。

四、执行情况当前,针对220kv架空线的载流量相关规程在许多地方执行缺乏的情况较为普遍。

一方面是因为一些地区对于电力系统的管理和规范不够重视,另一方面也与一些人员的工作态度和执行意识有关。

在施工和维护过程中存在一些安全隐患没有得到有效的整改,规程中所要求的安全距离没有得到认真的执行等。

220KV变电站运行规程完整

220KV变电站运行规程完整
第2条 当电力系统全部或部分与电网解列运行时,根据“电力系统调度规程”规定,由公司总调负责电网的周率调整工作。如周波低至48Hz,低周低压解列保护没有动作时在技术运行部调度员命令下,按公司下达的拉闸顺序进行拉闸,周波恢复至49Hz应停止拉闸。220KV变电站值班员应经常监视并进行调节,使周率波动不超过50+0.5Hz。
②继电保护、自动装置及计量仪表等应适应解环方式要求,保护电压应取自本段母线的电压互感器。
第4条 110kV、35kV系统双母线倒闸操作原则:
(1)检查母联开关两侧刀闸合闸良好;
(2)合上母联开关,并检查母联开关合闸良好;
(3)取下母联开关的直流操作电源保险;
(4)合上准备倒换设备的另一条母线上的刀闸;
第二节变压器正常运行检查
第三节变压器调分接头位置规定
第四节变压器并列运行规定
第五节变压器瓦斯保护运行规定
第四章 变压器充氮灭火装置运行规程
第五章 变压器异常运行及故障处理
第一节变压器一般异常运行及故障处理
第二节变压器瓦斯保护动作处理
第三节变压器电流电压保护动作跳闸处理
第三篇:配电装置运行规程
第一章 断路器
1、标准运行方式
母 线
联 结 元 件
220kVⅠ母
槽扬一线,#13主变(2213)
220kVⅡ母
槽扬二线,#14主变(2214)
备 注
分段开关2200合
2、非标准运行方式:以上任一设备停电或母线停电的运行方式。
第3条 #13、#14主变220kV侧中性点接地刀闸的投切按调度命令执行。
第三章 110kV系统运行方式
(6)使潮流分布合理,通过母联(或分段)开关的电流最小。
(7)继电保护和自动装置运行应与一次系统的运行方式相适应,保护使用正确。

220KV变电站运行规程完整

220KV变电站运行规程完整

220KV变电站电气运行规程XXXXXXXX有限责任公司热电厂二○○六年十月内部资料注意保密编号:单位:姓名:下列人员应通晓本规程全部或部分1、220KV变电站电气运行值班人员。

2、电气装置和检修队主任、副主任、专职、安全和培训专职人员。

3、公司技术运行部电气室科长、值班调度员。

4、生技专业主任、调度专业主任、调度长、安监专业主任、电气专职技术人员。

5、总工程师、副总工程师、分管生产副厂长。

编写:审核:批准:目录第一篇:主系统运行规程第一章主系统运行方式考虑原则第二章 220kV系统运行方式第三章 110kV系统运行方式第四章 35kV系统运行方式第五章主系统倒闸操作第六章系统功率、周波、电压的运行监视与调整第一节系统功率的监视与调整第二节系统周率的监视与调整第三节系统电压的监视与调整第七章 YS-89A线路、主变录波测距装置运行规程第二篇:变压器运行规程第一章设备规范第二章变压器额定运行方式下的参数控制第一节变压器的容量、电压、电流的规定第二节变压器温度及冷却系统的运行规定第三节变压器绝缘电阻测量的规定第三章变压器正常运行的操作,监视与维护检查第一节变压器的投运与退出操作第二节变压器正常运行检查第三节变压器调分接头位置规定第四节变压器并列运行规定第五节变压器瓦斯保护运行规定第四章变压器充氮灭火装置运行规程第五章变压器异常运行及故障处理第一节变压器一般异常运行及故障处理第二节变压器瓦斯保护动作处理第三节变压器电流电压保护动作跳闸处理第三篇:配电装置运行规程第一章断路器第一节220KV西门子3AP1 FG型SF6断路器第二节断路器异常情况处理第三节110KV现代南自GIS 126SP-K1型断路器第四节35KV西门子充气柜8DB10第二章母线与刀闸第一节设备规范第二节正常运行操作的规定第三节运行中的监视与检查第四节异常处理第三章电压互感器和电流互感器第一节设备规范第二节正常运行监视及检查第三节母线PT在正常情况下的切换第四节电压互感器和电流互感器的异常及事故处理第四章消弧线圈第一节设备规范第二节XHK—II型自动调谐装置第三节正常运行规定及检查第四节异常运行及事故处理第五章电力电缆第一节正常运行规定及检查第二节异常运行及事故处理第六章避雷器第一节设备规范第二节避雷器的一般要求第三节正常运行规定及检查第四节异常运行及事故处理第七章电力电容器第一节概述第二节电容器的运行和维护第三节电容器组的异常运行处理第四篇:继电保护运行规程第一章继电保护运行管理制度第二章 220kV线路保护第一节 CZX-12R操作继电器装置第三章 220KV变电站主变压器保护第四章 220KV变电站母线保护第五章失步解列装置运行规程第五篇事故处理规程第一章事故处理原则第一节事故处理一般原则第二节事故处理的一般规定第三节事故处理的一般程序第二章变压器事故处理第一节重瓦斯保护动作第二节差动保护动作第三节后备保护装置动作第三章线路和开关事故处理第四章电容器事故处理第五章互感器、避雷器事故处理第六章母线失压及全站失电事故处理第一节母线失压事故处理第二节全站失电事故处理第七章系统周率不正常处理第八章系统电压不正常的处理第九章系统振荡事故处理第一节事故象征第二接事故处理第十章系统谐振过电压事故处理第一节谐振过电压的象征第二节谐振过电压的处理第十一章 35kV系统接地及故障处理第十二章误操作后的事故处理第十三章异常情况处理第一篇主系统运行规程第一章主系统运行方式考虑原则第1条正常情况应按公司技术运行部批准的运行方式,由技术运行部调度员全面安排。

5第五篇220KV系统运行规程

5第五篇220KV系统运行规程

5第五篇220KV系统运行规程1概述本厂220KV系统为双母线不带旁路结线方式,母线上连接有两台发变组,一台启备变,三回出线。

出线均为联络线。

断路器选择可靠性高的SF6断路器,配电装置采用断路器双列布置形式。

2设备规范3220KV系统运行方式3.1运行方式的编制原则3.1.1保证厂用电的可靠性和经济性。

3.1.2保证用户的供电可靠性。

3.1.3潮流分布要合理。

3.1.4便于事故处理。

3.1.5满足继电保护和自动装置的有关规定。

3.1.6保证电气设备的短路容量在允许范围。

-52-3.2运行方式规定3.2.1220KV系统运行方式调整和改变必须按中调调度命令执行。

3.2.2220KV系统正常运行方式为双母线并列运行,且以220KVⅢ段母线与220KVⅣ段母线交换功率最少为原则(即:流过母联断路器的电流最少为原则)。

3.2.3220KVⅢ段母线接带负荷暂定为:(以中调下达的运行方式为准)a.#5发变组出口205开关;b.贵月Ⅰ线215开关;c.贵雄线(待定)217开关。

3.2.3220KVⅣ段母线接带负荷暂定为:(以中调下达的运行方式为准)a.#5发变组出口206开关;b.贵月Ⅱ线216开关;c.#03高备变210开关。

3.2.4正常运行时我厂220KV系统中性点有三个接地点,分布在220KVⅢ、Ⅳ组母线上。

运行方式暂定为:(以中调下达的运行方式为准)a.正常接地方式:1)220KVⅢ段母线:#5主变中性点接地(即:合上#5主变高压侧中性点接地刀闸2050);2)220KVⅣ段母线:#03高备变中性点接地(即:合上#03高备变高压侧开关210)。

b.特殊运行方式220KVⅢ段母线(或Ⅳ段母线)单母线运行时,#5主变中性点接地、#03高备变中性点接地。

3.3.1系统频率应经常保持在50Hz,变动范围不得超过±0.2Hz。

3.3.2220KV母线电压应根据调度下达的电压曲线来控制。

3.3.3并列运行的变压器倒换中性点接地刀闸时,应先合上待投中性点接地刀闸,后拉开待退出中性点接地刀闸。
