试计算梁内的最大弯曲正应力,及该应力所在截面上K点处的弯曲正应
弯曲应力计算 (1)
第7章弯曲应力引言前一章讨论了梁在弯曲时的内力——剪力和弯矩。
但是，要解决梁的弯曲强度问题，只了解梁的内力是不够的，还必须研究梁的弯曲应力，应该知道梁在弯曲时，横截面上有什么应力，如何计算各点的应力。
在一般情况下，横截面上有两种内力——剪力和弯矩。
由于剪力是横截面上切向内力系的合力，所以它必然与切应力有关；而弯矩是横截面上法向内力系的合力偶矩，F时，就必然有切应力τ；所以它必然与正应力有关。
由此可见，梁横截面上有剪力Q有弯矩M时，就必然有正应力 。
为了解决梁的强度问题，本章将分别研究正应力与切应力的计算。
弯曲正应力纯弯曲梁的正应力由前节知道，正应力只与横截面上的弯矩有关，而与剪力无关。
因此，以横截面上只有弯矩，而无剪力作用的弯曲情况来讨论弯曲正应力问题。
在梁的各横截面上只有弯矩，而剪力为零的弯曲，称为纯弯曲。
如果在梁的各横截面上，同时存在着剪力和弯矩两种内力，这种弯曲称为横力弯曲或剪切弯曲。
例如在图7-1所示的简支梁中，BC段为纯弯曲，AB段和CD段为横力弯曲。
分析纯弯曲梁横截面上正应力的方法、步骤与分析圆轴扭转时横截面上切应力一样，需要综合考虑问题的变形方面、物理方面和静力学方面。
图7-1变形方面为了研究与横截面上正应力相应的纵向线应变，首先观察梁在纯弯曲时的变形现象。
为此，取一根具有纵向对称面的等直梁，例如图7-2(a)所示的矩形截面梁，并在梁的侧面上画出垂直于轴线的横向线m-m、n-n和平行于轴线的纵向线d-d、b -b 。
然后在梁的两端加一对大小相等、方向相反的力偶e M ，使梁产生纯弯曲。
此时可以观察到如下的变形现象。
纵向线弯曲后变成了弧线''a a 、''b b , 靠顶面的aa 线缩短了，靠底面的bb 线伸长了。
横向线m -m 、n -n 在梁变形后仍为直线，但相对转过了一定的角度，且仍与弯曲了的纵向线保持正交，如图7-2(b)所示。
梁内部的变形情况无法直接观察，但根据梁表面的变形现象对梁内部的变形进行如下假设：(1) 平面假设 梁所有的横截面变形后仍为平面．且仍垂直于变形后的梁的轴线。

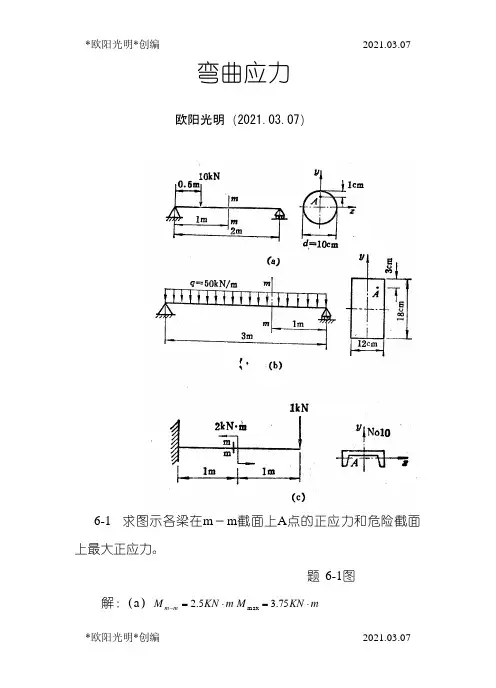

2021年材料力学(金忠谋)第六版答案第06章
弯曲应力欧阳光明（2021.03.07）6-1 求图示各梁在m －m 截面上A 点的正应力和危险截面上最大正应力。
题 6-1图解：（a ）m KN M m m ⋅=-5.2m KN M ⋅=75.3maxMPa A 37.20108.490104105.2823=⨯⨯⨯⨯=--σ （压） （b ）m KN M m m ⋅=-60m KN M ⋅=5.67maxMPa A 73.611058321061060823=⨯⨯⨯⨯=--σ （压） （c ）m KN M m m ⋅=-1m KN M ⋅=1maxMPa A 67.38106.251099.0101823=⨯⨯⨯⨯=--σ （压） 6-2 图示为直径D ＝6 cm 的圆轴，其外伸段为空心，内径d ＝4cm ，求轴内最大正应力。
解：)1(32431απ-=D W x6-3T 字形截面铸铁梁的尺寸与所受载荷如图示。
试求梁内最大拉应力与最大压应力。
已知Iz=10170cm4，h1=9.65cm ，h2=15.35cm 。
解：A 截面：Mpa 95.371065.9101017010402831max =⨯⨯⨯⨯=--σ （拉） Mpa 37.501035.15101017010402831min -=⨯⨯⨯⨯-=--σ（压） E 截面Mpa 19.301035.15101017010202832max =⨯⨯⨯⨯=--σ （拉） Mpa 98.181065.9101017010202832min -=⨯⨯⨯⨯-=--σ （压） 6-4 一根直径为d 的钢丝绕于直径为D 的圆轴上。
（1） 求钢丝由于弯曲而产生的最大弯曲正应力（设钢丝处于弹性状态）（2） 若d ＝lmm ，材料的屈服极限s σ=700MPa ，弹性模量E=210GPa ，求不使钢丝产生残余变形的轴径D 。
解：EJM =ρ16-5 矩形悬臂梁如图示．已知l= 4 m ，32=h b ，q=10kN/m ，许用应力[σ]=10Mpa 。
梁横截面上的应力
2）计算C截面上的最大拉应力和最大压应力。
C截面上的最大拉应力和最大压应力为
tC
M C y2 I
2.5103 N m 8.810-2 m 7.6410-6 m4
Z
28.8106 P a 28.8MP a
cC
M
B
y 1
Iz
2.5 103 N m 5.2 10-2 m 7.6410-6 m 4
17.0 106 P a 17.0MP a
3）计算B截面上的最大拉应力和最大压应力。
B截面上的最大拉应力和最大压应力为
tB
M
B
y 1
Iz
4 103 N m 5.2 10-2 m 7.6410-6 m 4
27.2 106 P a 27.2MP a
cB
M B y2 Iz
4 103 N m 8.810-2 m 7.6410-6 m4
【例4.17】 求图（a，b)所示T形截面梁的最大拉 应力和最大压应力。已知T形截面对中性轴的惯性矩 Iz=7.64106 mm4，且y1=52 mm。
【解】 1）绘制梁的弯矩图。
梁的弯矩图如图（c）所示。 由图可知，梁的最大正弯矩发 生在截面C上，MC=2.5kNm; 最 大负弯矩发生在截面B上，MB= －4kNm。
入，求得的大小，再根据弯曲变形判断应力的正（拉）
或负（压）。即以中性层为界，梁的凸出边的应力为拉 应力，凹入边的应力为压应力。
（2）横截面上正应力的分布规律和最大正应力 在同一横截面上，弯矩M 和惯性矩Iz 为定值，因此
由公式可以看出，梁横截面上某点处的正应力σ与该点到 中性轴的距离y成正比，当y=0时，σ=0，中性轴上各点处 的正应力为零。中性轴两侧，一侧受拉，另一侧受压。离 中性轴最远的上、下边缘y=ymax处正应力最大，一边为最 大拉应力σtmax，另一边为最大压应力σcmax。
工程力学复习题
工程力学复习题08级《工程力学》复习题（一）一、填空题1、工程力学包括、、和动力学的有关内容。
2、力的三要素是力的、、。
用符号表示力的单位是或。
３、力偶的三要素是力偶矩的、和。
用符号表示力偶矩的单位为或。
4、常见的约束类型有约束、约束、约束和固定端约束。
5、低碳钢拉伸时的大致可分为、、和阶段。
6、剪切变形的特点是工件受到一对大小、方向、作用线且相距很近的外力作用。
7、圆轴扭转的变形特点是：杆件的各横截面绕杆轴线发生相对，杆轴线始终保持。
8、平面弯曲变形的变形特点是杆的轴线被弯成一条。
9、静定梁可分为三种类型，即、和。
10、平面汇交力系平衡的解析条件是：力系中所有的力在投影的代数均为。
11、在工程中受拉伸的杆件，其共同的特点是：作用于杆件上的外力或外力的合力的作用线与构件轴线，杆件发生方向，伸长或压缩。
12、力矩的大小等于和的乘积。
通常规定力使物体绕矩心时力矩为正，反之为负。
13、大小，方向，作用线的两个力组成的力系，称为力偶。
力偶中二力之间的距离称为，力偶所在的平面称为。
14、力的平将作用在刚体某点的力平移到刚体上别指定一点，而不改变原力对刚体的作用效果，则必须附加一力偶，其力偶矩等于。
15、构件的强度是指的能力；构件的刚度是指的能力；构件的稳定性是指的能力。
二、判断题：（对的画“√”，错的画“×”）1、力的可传性定理，只适用于刚体。
（）2、两物体间相互作用的力总是同时存在，并且两力等值、反向共线，作用在同一个物体上。
（）3、力的大小等于零或力的作用线通过矩心时，力矩等于零。
（）4、力偶无合力，且力偶只能用力偶来等效。
（）5、柔体约束特点是限制物体沿绳索伸长方向的运动，只能给物体提供拉力。
（）6、二力杆的约束力不一沿杆件两端铰链中心的连线，指向固定。
（）7、截面法求轴力杆件受拉时轴力为负，受压时轴力为正。
（）8、常用的塑性指标有两个：伸长率和断面收缩率。
（）9、工程上通常把伸长率大于等于5%的材料称为塑性材料。
工程力学课后答案解析高等教育出版社出版
专业技术资料分享1-1试画出以下各题中圆柱或圆盘的受力图。
与其它物体接触处的摩擦力均略去 解：1-2 试画出以下各题中AB 杆的受力图(a) B(b)(c)(d)A(e) A(a)(b) A(c)A(d)A(e)(c)(a)(b)解：1-3 试画出以下各题中AB 梁的受力图。
(d)(e)BB(a)B(b)(c)F B(a)(c)F (b)(d)(e)解：1-4 试画出以下各题中指定物体的受力图。
(a) 拱ABCD ；(b) 半拱AB 部分；(c) 踏板AB ；(d) 杠杆AB ；(e) 方板ABCD ；(f) 节点B 。
解：(a)F (b)W(c)(d)D(e)F Bx(a)(b)(c)(d)D(e)W(f)(a)D(b)B(c)BF D1-5 试画出以下各题中指定物体的受力图。
(a) 结点A ，结点B ；(b) 圆柱A 和B 及整体；(c) 半拱AB ，半拱BC 及整体；(d) 杠杆AB ，切刀CEF 及整体；(e) 秤杆AB ，秤盘架BCD 及整体。
解：(a)(d) FC(e)WB (f)F FBC(c)(d)AT F BAF (b)(e)(b)(c)(d)(e)CAA C’CDDB2-2 杆AC 、BC 在C 处铰接，另一端均与墙面铰接，如图所示，F 1和F 2作用在销钉C 上，F 1=445N ，F 2=535 N ，不计杆重，试求两杆所受的力。
解：(1) 取节点C 为研究对象，画受力图，注意AC 、BC 都为二力杆，(2) 列平衡方程：12140 sin 600530 cos6005207 164 o y AC o x BC AC AC BC F F F F F F F F F N F N=⨯+-==⨯--=∴==∑∑ AC 与BC 两杆均受拉。
2-3 水平力F 作用在刚架的B 点，如图所示。
如不计刚架重量，试求支座A 和D 处的约束力。
解：(1) 取整体ABCD 为研究对象，受力分析如图，画封闭的力三角形：(2)F 1F FDF F AF D211 1.122D A D D A F F FF F BC AB AC F F F F F =====∴===2-4 在简支梁AB 的中点C 作用一个倾斜45o的力F ，力的大小等于20KN ，如图所示。
第11章材料力学弯曲应力练习题
11—5（a） 试计算图示截面对水平形心轴z的惯性矩。
解： （1）确定形心轴位置
yC A2 C 60 Wz 4Wz
可得：
60 4Wz q 240Wz 2 a
1 2 qa 4
3、计算梁内最大弯曲正应力； 由弯矩图得：
M max 9 qa 2 32
1 2 qa 4
所以梁内最大弯曲正应力：
max
M max 9 240Wz 67.5MPa Wz 32Wz
FN 12103 2、计算应力； N MPa A 5 (40 x)
M
M 6 103 x MPa W 1 5 (40 x) 2 6
3、根据强度条件；
N M
12 103 6 103 x 100 5 (40 x) 1 5 (40 x) 2 6
2、计算最大弯曲正应力； 最大弯矩在固定端。；
M max 7.5 103 103 6 max 176MPa 2 Wz 40 80
3、计算固定端k点处弯曲正应力；
M max yk 7.5 103 103 3012 k 132MPa 3 Iz 40 80
结论:
c=146.9mm
3
A截面的强度足够。
11—17 外伸梁承受载荷F作用，已知载荷F=20 kN，许用应力[σ]＝160 MPa，许用切应力[τ] ＝90 MPa，试选择工字钢型号。
解： 1、绘制剪力图、弯矩图；
工程力学习题答案
2-6 如图所示结构由两弯杆ABC 和DE 构成。
构件重量不计，图中的长度单位为cm 。
已知F =200D E(2) 取ABC 为研究对象，受力分析并画受力图；画封闭的力三角形：2-7 在四连杆机构ABCD 的铰链B 和C 上分别作用有力F 1和F 2，机构在图示位置平衡。
试求平衡时力F 1和F 2的大小之间的关系。
解：（1）取铰链B 为研究对象，AB 、BC 均为二力杆，画受力图和封闭力三角形；1BC F(2) 取铰链C 为研究对象，BC 、CD 均为二力杆，画受力图和封闭力三角形；22cos302o CB F F F ==由前二式可得：121222120.61 1.634BC CB F F F F F F or F F ==∴===3-1 已知梁AB 上作用一力偶，力偶矩为M ，梁长为l ，梁重不计。
求在图a ，b ，c 三种情况下，支座A 和B 的约束力F FF F BC F AB F 1 C F CD F 2F CB F CD解：(a) 受力分析，画受力图；A 、B 处的约束力组成一个力偶；列平衡方程：0 0 B B A B M M F l M F lMF F l=⨯-==∴==∑(b) 受力分析，画受力图；A 、B 处的约束力组成一个力偶； 列平衡方程：0 0 B B A B M M F l M F lM F F l=⨯-==∴==∑(c) 受力分析，画受力图；A 、B 处的约束力组成一个力偶；列平衡方程：0 cos 0 cos cos B B A B M M F l M F l MF F l θθθ=⨯⨯-==∴==∑3-2 在题图所示结构中二曲杆自重不计，曲杆AB 上作用有主动力偶，其力偶矩为M ，试求A和C 点处的约束力。
BFF C解：(1) 取BC 为研究对象，受力分析，BC 为二力杆，画受力图；B C F F =(2) 取AB 为研究对象，受力分析，A 、B 的约束力组成一个力偶，画受力图；()''030 0.35420.354B B AC M M F a a M F a MF F a=⨯+-===∴==∑ 3-5 四连杆机构在图示位置平衡。
工程力学课后习题答案
6-7空心圆截面轴，外径 ，内径 ，扭矩 ，试计算距轴心 处的扭转切应力，以及横截面上的最大与最小扭转切应力。
题3-1图
3-2 图示力系中，F1=100N，F2=300N，F3=200N，各力作用线的位置如图所示。将力向原点O简化
题3-2图
3-3 边长为a的等边三角形板，用六根杆支持在水平面位置如图所示。若在板面内作用一力偶，其矩为M，不计板重，试求各杆的内力。
题3-3图
3-4 如图所示的空间构架由三根杆件组成，在D端用球铰链连接，A、B和C端也用球铰链固定在水平地板上。今在D端挂一重物P=10kN，若各杆自重不计，求各杆的内力。
（a）
1-3 画出图中指定物体的受力图。所有摩擦均不计，各物自重除图中已画出的外均不计。
（a）
（b）
（c）
（d）
（e）
（f）
（g）
第二章 平面力系
2-1 电动机重P=5000N，放在水平梁AC的中央，如图所示。梁的A端以铰链固定，另一端以撑杆BC支持，撑杆与水平梁的夹角为300。如忽略撑杆与梁的重量，求绞支座A、B处的约束反力。
题2-28图
2-29 均质长板AD重P，长为4m，用一短板BC支撑，如图所示。若AC=BC=AB=3m，BC板的自重不计。求A、B、C处的摩擦角各为多大才能使之保持平衡。
题2-29图
第三章 空间力系
3-1 在正方体的顶角A和B处，分别作用力F1和F2，如图所示。求此两力在x,y,z轴上的投影和对x,y,z轴的矩。并将图中的力系向点O简化，用解析式表示主矢、主矩的大小和方向。
（a） （b）
题2-12图
受力分析如图：
实验三 直梁弯曲正应力测定实验指导书
实验三 直梁弯曲正应力测定实验指导书一、实验目的1、用电测法测定直梁纯弯曲时的正应力分布，并与理论计算结果进行比较，以验证弯曲正应力公式。
2、了解电阻应变测量的原理，初步掌握静态电阻应变仪的使用方法。
二、实验设备和器材 1、万能试验机或弯曲试验台 2、加力装置3、电阻应变仪4、预调平衡箱5、游标卡尺6、钢制矩形截面直梁（已贴好电阻应变片）试件（梁）付梁蝶形螺母杠杆砝码砝码托三、实验原理1、试样的制备：用矩形截面钢梁，在其横截面高度上等距离地沿梁的轴线方向粘贴5—7枚电阻应变片。
2、弯曲正应力的测量原理：梁纯弯曲时，横截面上的正应力σ在理论上沿梁的高度成线性分布，其计算公式为z I y M ⋅=σ式中，σ的单位为MPa ；M 为梁横截面上的弯矩，单位为N ·mm ；y 为应力σ所在的点到中性轴的距离，单位为mm ；I z 为横截面对中性轴z 的面积二次矩，单位为mm 4。
面积二次矩对于矩形截面按下式计算123bh I z =式中，b 为梁横截面的宽度，单位为mm ；h 为梁横截面的高度，单位为mm 。
令使载荷P 对称地加在矩形截面直梁上（如图所示）。
这时，梁的中段将产生纯弯曲。
若载荷每增加一级p ∆（用增量法），则可由电阻应变仪测出梁中段所贴应变片各点的纵向应变增量ε∆，根据虎克定律求出各点实测正应力增量σ实为σ实=E ε∆此值与理论公式计算出的各点正应力的增量即σ理＝ZI My∆ 进行比较，就可验证弯曲正应力公式。
这里，弯矩增量2paM ∆=∆。
梁上各点的应变测量，采用半桥接线，各工作应变片共用一个温度补偿块。
四、实验步骤1．准备试样。
如图所示，测量试样的高度h 、宽度b ，以及试样各测量点的坐标y ；。
将试样放在试验机活动台的支座上，布置成纯弯曲梁，测量梁的跨度l 及加载梁的支点到支座的距离a 。
2．准备应变仪。
把梁上各测量点的应变片（工作应变片）按编号逐点接到预调平衡箱A 、B 接线柱上，将温度补偿片接到预调平衡箱上任一工作应变片所在列的B 、C 接线柱上作公共补偿，此时C 排接线柱应用金属连接片或导线连接起来。
《材料力学练习》word版
第1章1－1 什么是构件的强度、刚度和稳定性？1－2 材料力学对变形固体有哪些假设？第2章2－1 试作图示各杆的轴力图，并确定最大轴力| FN |max 。
2－2 试求图示桁架各指定杆件的轴力。
2－3 试作图示各杆的扭矩图，并确定最大扭矩| T|max 。
2－4 图示一传动轴，转速n＝200 r/min ，轮C为主动轮，输入功率P＝60 kW ，轮A、B、D均为从动轮，输出功率为20 kW，15 kW，25 kW。
（1）试绘该轴的扭矩图。
（2）若将轮C与轮D对调，试分析对轴的受力是否有利。
2－5 试列出图示各梁的剪力方程和弯矩方程。
作剪力图和弯矩图，并确定| Fs |max及|M |max值。
2－6 试用简易法作图示各梁的剪力图和弯矩图，并确定| F s |max及| M|max值，并用微分关系对图形进行校核。
2－7 图示起重机横梁AB承受的最大吊重F P＝12kN，试绘出横梁A B的内力图。
2－8 图示处于水平位置的操纵手柄，在自由端C处受到一铅垂向下的集中力F p作用。
试画出AB段的内力图。
第3章3－1图示圆截面阶梯杆，承受轴向荷载F1＝50kN与F2的作用，AB与BC段的直径分别为d1＝20mm与d2＝30mm，如欲使AB与BC段横截面上的正应力相同，试求荷载F2之值。
3－2变截面直杆如图所示。
已知A1＝8cm2，A2＝4cm2，E＝200GPa 。
求杆的总伸长量。
3－3 在图示结构中，AB为刚性杆，CD为钢斜拉杆。
已知F P1＝5kN ，F P2＝10kN ，l＝1m ，杆CD的截面积A＝100mm2 ，钢的弹性模量E＝200GPa 。
试求杆CD的轴向变形和刚性杆AB在端点B的铅垂位移。
3－4 一木柱受力如图所示。
柱的横截面为边长200mm的正方形，材料可认为符合胡克定律，其弹性模量E＝10GPa。
如不计柱的自重，试求：（1）作轴力图；（2）各段柱横截面上的应力；（3）各段柱的纵向线应变；（4）柱的总变形。
工程力学(静力学和材料力学)第2版课后习题答案 范钦珊主编 第7章 弯曲强度
[ ]
[]
0.5 x 0.4125
M(kN.m)
7
习题 7－10 图
解：画弯矩图如图所示： 对于梁：
M max = 0.5q M 0.5q σ max = max ≤ [σ ] , ≤ [σ ] W W [σ ]W = 160 ×106 × 49 ×10−6 = 15.68 ×103 N/m=15.68kN/m q≤ 0.5 0.5
A
B
W
a + Δa
W + ΔW
B
A
a图
b图
整理后得
Δa =
ΔW (l − a ) (W + ΔW )
此即为相邻跳水者跳水时，可动点 B的调节距离 Δa 与他们体重间的关系。 7－ 14 利用弯曲内力的知识，说明为何将标准双杠的尺寸设计成 a=l/4。
9
习题 7－14 图
解：双杠使用时，可视为外伸梁。 其使用时受力点应考虑两种引起最大弯矩的情况。如图a、b所示。
[ ]＋
[σ ]－ ＝120 MPa。试校核梁的强度是否安全。
6
30 x 10 M(kN.m) C 截面
+ = σ max － σ max
40
习题 7－9 图
30 ×103 N ⋅ m × 96.4 ×10−3 m = 28.35 × 106 Pa=28.35 MPa 1.02 ×108 ×10−12 m 4 30 ×103 N ⋅ m ×153.6 ×10−3 m = = 45.17 ×106 Pa=45.17 MPa 1.02 ×108 × 10−12 m 4 40 ×103 N ⋅ m ×153.6 ×10−3 m = 60.24 ×106 Pa=60.24 MPa> [σ ] 8 −12 4 1.02 ×10 × 10 m 40 ×103 N ⋅ m × 96.4 × 10−3 m = = 37.8 × 106 Pa=37.8 MPa 8 −12 4 1.02 × 10 × 10 m
弯曲应力
第5章 弯 曲 应 力 习题(1) 如图5.18所示吊车梁，吊车的每个轮子对梁的作用力都是F ，试问： ① 吊车在什么位置时，梁内的弯矩最大？最大弯矩等于多少？② 吊车在什么位置时，梁的支座反力最大？最大支反力和最大剪力各等于多少？(2) 如图5.19所示一由16号工字钢制成的简支梁承受集中荷载F ，在梁的截面C —C 处下边缘上，用标距s =20mm 的应变仪量得纵向伸长s ∆=0.008mm 。
已知梁的跨长l =1.5m ，a =1m ，弹性模量E =210GPa 。
试求F 力的大小。
图5.18 习题(1)图图5.19 习题(2)图(3) 由两根28a 号槽钢组成的简支梁受三个集中力作用，如图5.20所示。
已知该梁材料为Q235钢，其许用弯曲正应力[]σ=170MPa 。
试求梁的许可荷载[F ]。
图5.20 习题(3)图(4) 简支梁的荷载情况及尺寸如图5.21所示，试求梁的下边缘的总伸长。
图5.21 习题(4)图(5) 一简支木梁受力如图5.22所示，荷载F =5kN ，距离a =0.7m ，材料的许用弯曲正应力[]σ=10MPa ，横截面为bh =3的矩形。
试按正应力强度条件确定梁横截面的尺寸。
图5.22 习题(5)图(6) 如图5.23所示，一矩形截面简支梁由圆柱形木料锯成。
已知F =5kN ， 1.5a =m ，[]σ=10MPa 。
试确定弯曲截面系数为最大时矩形截面的高宽比bh ，以及梁所需木料的最小直径d 。
图5.23 习题(6)图(7) 一正方形截面悬臂木梁的尺寸及所受荷载如图5.24所示。
木料的许用弯曲正应力[]σ=10MPa 。
现需在梁的截面C 上中性轴处钻一直径为d 的圆孔，试问在保证梁强度的条件下，圆孔的最大直径d (不考虑圆孔处应力集中的影响)可达多大？图5.24 习题(7)图(8) 当荷载F 直接作用在跨长为l =6m 的简支梁AB 之中点时，梁内最大正应力超过许可值30%。
材料力学练习册5-6详细答案
第五章弯曲应力5-1 直径为d的金属丝，环绕在直径为D的轮缘上。
试求金属丝内的最大正应变与最大正应力。
已知材料的弹性模量为E。
解：5-2 图示直径为d的圆木，现需从中切取一矩形截面梁。
试问：(1) 如欲使所切矩形梁的弯曲强度最高，h和b应分别为何值；(2) 如欲使所切矩形梁的弯曲刚度最高，h和b应分别为何值；解：(1) 欲使梁的弯曲强度最高，只要抗弯截面系数取极大值，为此令(2) 欲使梁的弯曲刚度最高，只要惯性矩取极大值，为此令5-3 图示简支梁，由№18工字钢制成，在外载荷作用下，测得横截面A 底边的纵向正应变ε=3.0×10-4，试计算梁内的最大弯曲正应力。
已知钢的弹性模量E =200GPa ，a =1m 。
解：梁的剪力图及弯矩图如图所示，从弯矩图可见：5-4 No.20a 工字钢梁的支承和受力情况如图所示。
若[]MPa 160=σ，试求许可载荷F 。
5-5 图示结构中，AB 梁和CD 梁的矩形截面宽度均为b 。
如已知AB 梁高为1h ，CD 梁高为2h 。
欲使AB 梁CD 梁的最大弯曲正应力相等，则二梁的跨度1l 和2l 之间应满足什么样的关系？若材料的许用应力为[σ]，此时许用载荷F 为多大？5-6 某吊钩横轴，受到载荷kN 130F =作用，尺寸如图所示。
已知mm 300=l ，mm 110h =，mm 160b =，mm 75d 0=，材料的[]MPa 100=σ，试校核该轴的强度。
5-7 矩形截面梁AB，以固定铰支座A及拉杆CD支承，C点可视为铰支，有关尺寸如图所示。
设拉杆及横梁的[]MPaσ，试求作用于梁B端的许可载荷F。
=1605-8 图示槽形截面铸铁梁，F=10kN，M e=70kN·m，许用拉应力[σt]=35MPa，许用压应力[σc]=120MPa。
试校核梁的强度。
解：先求形心坐标，将图示截面看成一大矩形减去一小矩形惯性矩弯矩图如图所示，C截面的左、右截面为危险截面。
梁内最大正应力求解公式
梁内最大正应力求解公式
梁内最大正应力通常是在针对梁的荷载、尺寸等参数进行计算时需要考虑到的问题。
下面是一些常见的梁内最大正应力求解公式：
1. 矩形截面的最大正应力：在矩形截面上的最大正应力由以下公式给出：
σmax = (6Mmax * h) / (b * h^2)
其中，Mmax为梁上的最大弯矩，h为矩形截面的高度，b为矩形截面的宽度。
2. 圆形截面的最大正应力：在圆形截面上的最大正应力由以下公式给出：
σmax = (4Mmax * r) / (πr^4)
其中，Mmax为梁上的最大弯矩，r为圆形截面的半径。
3. I型截面的最大正应力：在I型截面上的最大正应力由以下公式给出：
σmax = (6Mmax * t) / (h * t^2 + 2b * t)
其中，Mmax为梁上的最大弯矩，t为I型截面呈“一”字形部分的厚度，h为I型截面的高度，b为I型截面的宽度。
需要注意的是，不同形状的截面求解公式可能存在差异，而且这里给出的公式均为理想情况下的计算公式，实际情况可能会存在很多实际因素影响（如材料中的缺陷、载荷的不均匀分布等），因此计算出的结果需要具体情况具体分析。
工程力学 第九章 梁的应力及强度计算
1、矩形截面梁纯弯曲时的变形观察
现象：
（1）变形后各横向线仍为直线，只是相对旋转了一个角度，且与变形后的梁轴曲线保持垂直，即小矩形格仍为直角；
（2）梁表面的纵向直线均弯曲成弧线，而且，靠顶面的纵线缩短，靠底面的纵线拉长，而位于中间位置的纵线长度不变。
对剪应力的分布作如下假设：
(1)横截面上各点处剪应力均与剪力Q同向且平行；
(2)横截面上距中性轴等距离各点处剪应力大小相。
根据以上假设，可推导出剪应力计算公式：
式中:τ—横截面上距中性轴z距离为y处各点的剪应力；
Q—该截面上的剪力；
b—需求剪应力作用点处的截面宽度；
Iz—横截面对其中性轴的惯性矩；
Sz*—所求剪应力作用点处的横线以下(或以上）的截面积A*对中性轴的面积矩。
应力σ的正负号直接由弯矩M的正负来判断。M为正时，中性轴上部截面为压应力，下部为拉应力；M为负时，中性轴上部截面为拉应力，下部为压应力。
第二节 梁的正应力强度条件
一、弯曲正应力的强度条件
等直梁的最大弯曲正应力，发生在最大弯矩所在横截面上距中性轴最远的各点处，即
对于工程上的细长梁，强度的主要控制因素是弯曲正应力。为了保证梁能安全、正常地工作，必须使梁内最大正应力σmax不超过材料的许用应力[σ]，故梁的正应力强度条件为：
圆形截面横梁截面上的最大竖向剪应力也都发生在中性轴上，沿中性轴均匀分布。
其它形状的截面上，一般地说，最大剪应力也出现在中性轴上各点。
结合书P161-162 例8-3进行详细讲解。
五、梁的剪应力强度校核
梁的剪应力强度条件为：
在梁的强度计算时，必须同时满足弯曲正应力强度条件和剪应力强度条件。但在一般情况下，满足了正应力强度条件后，剪应力强度都能满足，故通常只需按正应力条件进行计算。
材料力学-学习指导及习题答案
材料力学-学习指导及习题答案第一章绪论1-1 图示圆截面杆，两端承受一对方向相反、力偶矩矢量沿轴线且大小均为M的力偶作用。
试问在杆件的任一横截面m-m上存在何种内力分量，并确定其大小。
解：从横截面m-m将杆切开，横截面上存在沿轴线的内力偶矩分量M x，即扭矩，其大小等于M。
1-2 如图所示，在杆件的斜截面m-m上，任一点A处的应力p=120 MPa，其方位角θ=20°，试求该点处的正应力ζ与切应力η。
解：应力p与斜截面m-m的法线的夹角α=10°，故ζ＝p cosα=120×cos10°=118.2MPaη＝p sinα=120×sin10°=20.8MPa1-3 图示矩形截面杆，横截面上的正应力沿截面高度线性分布，截面顶边各点处的正应力均为ζmax=100 MPa，底边各点处的正应力均为零。
试问杆件横截面上存在何种内力分量，并确定其大小。
图中之C点为截面形心。
解：将横截面上的正应力向截面形心C简化，得一合力和一合力偶，其力即为轴力F N=100×106×0.04×0.1/2=200×103 N =200 kN其力偶即为弯矩M z=200×(50-33.33)×10-3 =3.33 kN·m1-4 板件的变形如图中虚线所示。
试求棱边AB与AD的平均正应变及A点处直角BAD的切应变。
解：第二章轴向拉压应力2-1试计算图示各杆的轴力，并指出其最大值。
解：(a) F N AB=F, F N BC=0, F N，max=F(b) F N AB=F, F N BC=－F, F N，max=F(c) F N AB=－2 kN, F N2BC=1 kN, F N CD=3 kN, F N，max=3 kN(d) F N AB=1 kN, F N BC=－1 kN, F N，max=1 kN2-2 图示阶梯形截面杆AC，承受轴向载荷F1=200 kN与F2=100 kN，AB段的直径d1=40 mm。
材料力学A弯曲应力作业答案
1. 图示悬臂梁，横截面为矩形，承受载荷F 1与F 2作用，且F 1=2 kN ，F 2=5 kN ，试计算梁内的最大弯曲正应力，及该应力所在截面上K 点处的弯曲正应力。
解：(1) 画梁的弯矩图(2) 最大弯矩（位于F 2作用点所在横截面）： M max =2kNm (3) 计算应力：最大应力：MPa W M Z9.466108040102923max max =⨯⨯⨯==-σ K 点的应力：MPa I y M ZK 2.35121080401021233max =⨯⨯⨯==-σ1z5. 铸铁梁的载荷及截面尺寸如图所示。
许用拉应力[σl ]=40 MPa ，许用压应力[σc ]=160 MPa 。
试按正应力强度条件校核梁的强度。
若载荷不变，但将T 形截面倒置成为⊥形，是否合理？何故？解：(1) 画梁的弯矩图由弯矩图知：可能危险截面是B 和C 截面 (2) 计算截面几何性质形心位置和形心惯性矩mm A y A y i Ci i C 5.15730200200301003020021520030=⨯+⨯⨯⨯+⨯⨯=∑∑=46232310125.6020030)1005.157(122003020030)5.157215(1230200m I zC -⨯=⨯⨯-+⨯+⨯⨯-+⨯=(3) 强度计算B 截面的最大压应力3max620100.157552.4 []60.12510B C C C zC M y MPa I σσ-⨯⨯===⨯p B 截面的最大拉应力3max6(0.23)2010(0.230.1575)24.12 []60.12510B C t t zC M y MPa I σσ--⨯-===⨯pC 截面的最大拉应力3max610100.157526.2 []60.12510C C t t zC M y MPa I σσ-⨯⨯===⨯p 梁的强度足够。
(4) 讨论：当梁的截面倒置时，梁内的最大拉应力发生在B 截面上。
常州大学工程力学试卷
工程力学期终试卷（A ）1、图示结构，杆重不计。
已知L=4.5m ，q o =3kN/m ，P=6kN ，M=4.5kN.m 。
试求固定端E 处的反力。
2、图示木杆，承受轴向载荷F=10kN 作用，杆的横截面面积A=1000mm 2，粘接面的方位角θ=450。
试计算该截面上的正应力与切应力，并画出应力的方向。
3、当载荷F 直接作用在简支梁AB 的跨度中点时，梁内的最大弯曲正应力超过许用应力30%。
为了消除此种过载，配置一辅助梁，试求辅助梁的最小长度a 。
4、 图所示梁，试利用剪力、弯矩与载荷集度间的关系画剪力图与弯矩图。
5、 所示杆AB ，两端固定，在横截面C 处承受轴向载荷F 作用。
设拉压刚度EA 为常数，试求杆端的支反力。
粘接面 F nθ FCDBAa/2a/23m3mF ↑↑↑↑q L/2L/2ABFL 1 L 2C6、 图示简支梁，左右端各作用一个力偶矩分别为M 1与M 2的力偶，如欲使挠曲轴拐点位于离左端L/3处，则M 1与M 2应保持何种关系。
7、 用叠加法计算图示阶梯形梁的最大挠度。
设惯性矩I 2=2I 1。
8、图示硬铝试样，厚度δ=2mm ，试验段板宽b=20mm ，标距L=70mm ，在轴向拉力F=6kN 作用下，测得试验段伸长ΔL=0.15mm ，板宽缩短Δb=0.014mm ，试计算硬铝的弹性模量E 和泊上松比μ。
工程力学期终试卷（B ）1、结构如图所示，不计自重，已知力偶的力偶矩M 及均布载荷的载荷强度q ，试求B 、C 处的压束反力。
2、 图示结构，梁BD 为刚体，杆1与杆2用同一种材料制成，横截面积均为A=300mm 2，许用应力[σ]=160 MPa ，载荷F=50kN ，试校核杆的强度。
拐点M 1 M 2 A B L/3LI 2 I 1a a F m n 标距Lb δL1 2 aaBC DF3、 图示截面轴，直径为d ，材料的切变模量为G ，截面B 的转角为φB ，试求所加力偶矩M 之值。
