变压器安装施工方案三篇篇一：变压器安装施工方案一、工程概况：(一)工程规模：导线采用JKLGYJ-10kv线路；50/5.486km型高压交联聚氯乙烯电力电缆（铠装）0.588千米，电杆12米/28根，10米电杆77根，10kv 电缆分支箱一台、（2进4出）箱式变压器、（ZBW-630）二台、0.4kv 线路总长11.061km，配电变压器17台，总容量为20XXkvA(二)编写依据：控制规范》5 《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》(三)作业流程图1.架线序号项目内容说明1放线：四.危险点分析及其控制措施五.质量目标、质量保证体系及技术组织措施：（一）质量目标、质量保证体系及技术组织措施(1)、质量目标1)满足国家施工及验收规范要求，优质工程标准，达标投产。
2)工程一次验收合格率100%3)土建施工单位工程优良品率100%4)土建施工分部分项工程优良品率95%5)线路安装单位工程优良品率100%6)线路安装及电缆敷设分部分项工程优良品率95%7)工程建设期间发生质量事故0%8)工程技术资料、图纸、记录资料完整、真实、准确，满足工程资料归档及“达标投产”要求。
9)顾客可能出现的抱怨次数为零；顾客回访满意率为100%2、所采取的质量保证措施3、材料质量保证措施根据施工图纸编制详细材料供应计划，保证材料的质量和按时供货，制订材料管理制度，明确岗位职责，并规定采购、合同、现场、仓库、考核、复验、等管理制度。
（1）材料采购严格依照公司程序文件的要求，先评审建立合格分承包方，再按采购程序进行采购。
（2）现场材料管理、仓库管理按照“明确标识，妥善保管，建立台帐，严格收发，记录齐全，规范管理”进行，并及时做好报表。
（3）所有材料进场（包括建设单位提供的材料），均按照公司进货检验程序要求，对照验收标准进行检验验收，并要求提供完整的产品合格证、材质证明书、试验报告等，及时报请并配合业主工程师进行抽检复验；按品种规格进行标识、保管，发现不合格品应即标识隔离和处置，切实把好材料质量关。
变压器-安装施工方案
一、工程概括1．工程地点：00000000002。
工程概况：本工程的高压电气部分包括变压器的安装调试、高压配电柜的安装调试、高压电缆的敷设和调试、高压电机的安装检查和调试。
其变压器安装调试是一个非常重要的环节,为确保变压器安装调试顺利施工,保证施工质量，特编制本施工方案，以指导施工.二、编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《电气装置安装工程高压电器施工及验收规范》GBJ147—90《电气装置安装工程电气设备交接试验标准》GB50397—2007《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GBJ148—90《变压器油》GB2536—90《电气装置安装工程母线装置施工及验收规范》GBJ149-—--90《电气装置安装工程质量检验评定规程》DL/T5161—2002三、施工准备3。
1 设备及材料要求变压器应装有铭牌。
铭牌上应注明制造厂名、额定容量，一二次额定电压，电流，阻抗电压及接线组别等技术数据。
变压器的容量，规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件.型钢：各种规格型钢应符合设计要求，并无明显锈蚀.螺栓：除地脚螺栓及防震装置螺栓外,均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。
其它材料:蛇皮管，耐油塑料管,电焊条，防锈漆，调和漆及变压器油，均应符合设计要求,并有产品合格证.3。
2 主要机具3。
2。
1 搬运吊装机具：汽车吊，汽车，卷扬机，吊链,三步搭，道木,钢丝绳,带子绳，滚杠。
3。
2.2 安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。
3。
2。
3 测试器具：钢卷尺，钢板尺，水平，线坠，摇表，万用表,电桥及试验仪器。
3.3 作业条件3。
3.1 施工图及技术资料齐全无误.3。
3.2 土建施工基本完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求。
3。
电力变压器安装施工记录(适用于油变、干变)
牢固可靠
符合接地 装置有关规定
分别接地联通
总评
施工班组：
施工负责人：
安装人员：
12
安装
连通管轴 线升高坡度 继电器箭头 标志的方向
主要
13
连通管法兰密封
14
连通管插 入箱盖深度
15
校验实验
16
插孔介质
17 温度计安装
插孔密封
18
毛细管弯曲半径
19
毛细管外观
20
油枕连接处密封
21 吸湿器安装
22
硅胶颜色 油封油位
主要 主要
23
呼吸通道检查
24
接地线连接 主要
25
接地
接地引线 安装
电力变压器安装施工记录 （适用于油变、干变）
工程名称:
序号
工序
检验指标 性质
1
铭牌及接 线图标志
2
箱体及附件 油漆完好
3
外观检查
外 4观
5检 查
6
出线 瓷套
附件清点 油箱排管 及附件外观 瓷质外观
结合面密封
7
箱体密封 焊缝严密性
8
检查
结合面严密度
9
密封及整定实验
10
继电器本 体水平偏差
11
气体继电器
26
本体及中性点接 地方式
单位
质量标准 合格 优良
清晰
无脱皮反锈 齐全
无损伤
光滑无掉瓷裂纹 无渗漏 无渗漏 无渗漏 符合要求
0
编号： 检验指标实测结果 等级评定
%
1.5 ～ 4
向油枕侧
无渗漏
管口与箱 盖内表面平
符合要求
同箱内绝缘油
低压变压器安装施工方案
本工程为某住宅小区低压变压器安装工程，变压器容量为400KVA，额定电压为10kV/0.4kV。
施工地点位于小区配电室，施工内容包括变压器基础制作、变压器就位、变压器接线、接地、调试及验收等。
二、施工准备1. 技术准备（1）熟悉施工图纸及规范，了解工程要求。
（2）组织施工人员学习变压器安装技术，提高施工质量。
（3）制定详细的施工方案，确保施工顺利进行。
2. 材料准备（1）变压器：400KVA，10kV/0.4kV。
（2）基础材料：混凝土、钢筋、模板等。
（3）电缆：10kV电缆、0.4kV电缆。
（4）接地材料：接地棒、接地线、接地电阻等。
（5）工具：扳手、螺丝刀、测电笔、绝缘胶带等。
三、施工步骤1. 基础制作（1）根据施工图纸要求，确定变压器基础位置。
（2）制作混凝土基础，确保基础尺寸、标高符合要求。
（3）在基础中心位置预埋地脚螺栓。
2. 变压器就位（1）使用吊车将变压器吊至基础位置。
（2）检查变压器外观，确保无损坏。
（3）将变压器平稳放置在基础上，调整水平。
3. 变压器接线（1）按照施工图纸要求，进行变压器高压侧和低压侧接线。
（2）连接电缆，确保电缆连接牢固。
（3）进行绝缘测试，确保接线绝缘良好。
4. 接地（1）按照施工图纸要求，进行变压器接地。
（2）连接接地线，确保接地电阻符合要求。
5. 调试（1）进行变压器空载试验，检查变压器性能。
（2）进行变压器负载试验，调整变压器参数。
6. 验收（1）组织验收小组，对变压器安装工程进行验收。
（2）检查变压器安装质量，确保符合规范要求。
四、安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志，确保施工安全。
3. 变压器吊装过程中，确保吊车稳定，防止发生意外。
4. 变压器接线过程中，确保操作人员绝缘防护，防止触电。
5. 变压器调试过程中，确保设备运行正常，防止发生故障。
五、总结本低压变压器安装施工方案，旨在确保施工质量、安全、高效。

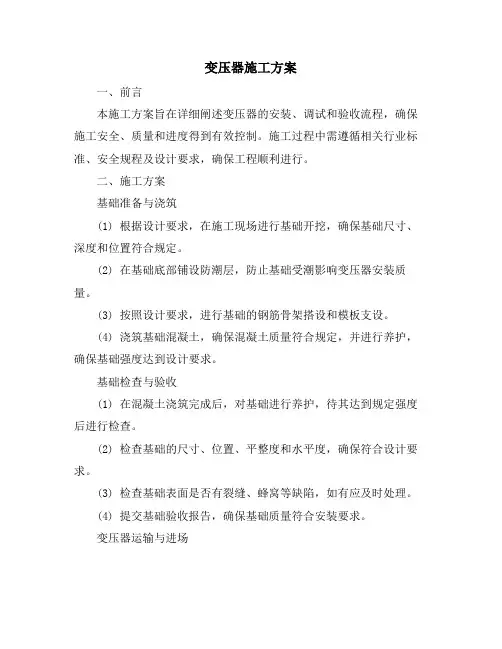

变压器施工方案
变压器施工方案一、前言本施工方案旨在详细阐述变压器的安装、调试和验收流程，确保施工安全、质量和进度得到有效控制。
施工过程中需遵循相关行业标准、安全规程及设计要求，确保工程顺利进行。
二、施工方案基础准备与浇筑(1) 根据设计要求，在施工现场进行基础开挖，确保基础尺寸、深度和位置符合规定。
(2) 在基础底部铺设防潮层，防止基础受潮影响变压器安装质量。
(3) 按照设计要求，进行基础的钢筋骨架搭设和模板支设。
(4) 浇筑基础混凝土，确保混凝土质量符合规定，并进行养护，确保基础强度达到设计要求。
基础检查与验收(1) 在混凝土浇筑完成后，对基础进行养护，待其达到规定强度后进行检查。
(2) 检查基础的尺寸、位置、平整度和水平度，确保符合设计要求。
(3) 检查基础表面是否有裂缝、蜂窝等缺陷，如有应及时处理。
(4) 提交基础验收报告，确保基础质量符合安装要求。
变压器运输与进场(1) 选择合适的运输工具和路线，确保变压器在运输过程中不受损坏。
(2) 在变压器进场前，对现场进行清理和整平，确保道路畅通无阻。
(3) 在变压器运输过程中，采取必要的固定措施，防止在运输过程中发生位移或倾斜。
(4) 变压器进场后，进行外观检查，确保设备完好无损。
变压器安装定位(1) 根据设计图纸和现场实际情况，确定变压器的安装位置和方向。
(2) 使用经纬仪或全站仪进行定位测量，确保安装位置的准确性。
(3) 在基础上进行划线，标明变压器的安装位置和固定点的位置。
(4) 检查安装位置是否符合设计要求，确保无误后进行下一步操作。
变压器吊装与固定(1) 选择合适的吊装设备和吊装方法，确保变压器在吊装过程中不受损坏。
(2) 吊装过程中，应确保变压器的稳定性和安全性，防止发生意外。
(3) 在变压器吊装到位后，进行水平度和垂直度的调整，确保设备安装平稳。
(4) 使用地脚螺栓或固定装置将变压器固定在基础上，确保设备稳固可靠。
接线与调试工作(1) 根据电气图纸，进行高低压侧进出线接线，确保接线正确无误。
变压器 安装施工方案
变压器安装施工方案一、工程概述本次工程为具体工程名称的变压器安装施工，旨在为该项目提供稳定可靠的电力供应。
变压器的规格型号为具体型号，额定容量为容量值，安装位置位于详细安装地点。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，制定详细的施工方案，并向施工人员进行技术交底。
2、对变压器的性能、参数进行详细了解，掌握其安装要求和注意事项。
（二）材料准备1、准备好变压器本体、附件、绝缘材料、电缆等安装所需的材料。
2、对材料进行质量检验，确保其符合设计要求和相关标准。
（三）施工机具准备1、配备吊车、起重机、电焊机、兆欧表、万用表等施工机具。
2、对施工机具进行检查和调试，确保其性能良好，能够正常使用。
（四）现场准备1、清理安装现场，确保场地平整、道路畅通。
2、设置好施工围挡和警示标识，保证施工安全。
三、施工流程（一）基础验收1、检查变压器基础的尺寸、位置、标高是否符合设计要求。
2、检查基础的平整度和强度是否满足安装要求。
（二）变压器运输与就位1、使用吊车将变压器运输至安装现场。
2、在变压器就位过程中，要注意保护其外观和绝缘部件，避免碰撞和损伤。
（三）附件安装1、安装散热器、油枕、吸湿器等附件。
2、对附件进行检查和调试，确保其性能正常。
（四）接线1、按照设计图纸进行变压器的高低压接线。
2、接线时要保证接线牢固、接触良好，相序正确。
（五）绝缘测试1、使用兆欧表对变压器的绝缘电阻进行测试。
2、测试结果应符合相关标准和规范的要求。
（六）注油1、对变压器进行注油，注油过程中要注意油的质量和油温。
2、注油后要进行静置和排气，确保变压器内部无气泡。
（七）交接试验1、进行变压器的交接试验，包括直流电阻测试、变比测试、短路阻抗测试等。
2、试验结果应符合相关标准和规范的要求。
（八）验收与送电1、对变压器的安装质量进行验收，验收合格后方可送电。
2、送电前要进行最后的检查和确认，确保各项准备工作就绪。
四、质量控制措施（一）严格按照施工图纸和相关技术规范进行施工，确保施工质量符合要求。
电力变压器工程施工范本
电力变压器工程施工范本施工单位：XXX电力工程有限公司施工地点：XXX市XXX区XXX街道施工日期：2022年XX月XX日至2022年XX月XX日一、工程概述电力变压器工程是为了满足用电需求，将高压电能转换为低压电能的重要设备。
本工程旨在设计、安装和调试一台容量为XXX千伏安（KVA）的电力变压器，并确保施工质量和工程安全。
二、施工前准备1. 依据设计文件，准备施工所需的材料、设备及工具。
2. 组织施工人员进行安全培训，确保施工人员掌握施工安全知识和操作规程。
3. 制定详细的工程施工计划，明确施工任务和工期要求。
三、施工流程1. 地基处理- 根据设计要求，对施工地基进行合理处理，确保变压器设备的安全稳定。
- 按照土质检测结果进行地基处理，包括夯实、加固、排水等工作。
2. 设备安装- 按照变压器设备的安装图纸和安装要求，合理安放设备，并固定牢固。
- 进行设备间的电缆布线，并保证电缆的安全可靠。
3. 系统接线- 进行变压器的接线，按照设计文件和相关电气标准进行操作。
- 对接线进行必要的测试和测量，确保接线正确并符合要求。
4. 调试与检验- 对已安装的电力变压器进行必要的调试和检验工作。
- 测试变压器的运行状态、电能传递是否正常，确保设备运行安全可靠。
5. 完工验收- 施工单位与业主单位进行工程验收，核实工程完成情况。
- 编制工程竣工报告，并提交相关部门进行验收。
四、施工安全要求1. 所有施工人员必须佩戴个人防护用品，并按照相关规定进行操作。
2. 施工现场必须设置明显的安全警示标志，并保持施工区域的通风良好。
3. 施工期间定期进行设备和施工现场的安全检查，确保施工环境安全。
五、施工质量控制1. 施工单位必须严格按照相关国家标准和设计要求进行施工，确保施工质量符合要求。
2. 施工过程中应定期进行质量检查，及时发现并纠正施工过程中的质量问题。
3. 施工结束后，对工程进行全面检查和测试，确保设备和系统正常运行。
变压器施工方案
变压器施工方案变压器施工方案一、项目名称：变压器施工工程二、项目地点：某某市某某区三、项目概况：变压器施工工程是为了满足某某市某某区电力需求，将要新建一座10千伏配电变压器站，供给周边居民和企事业单位用电。
该变压器站预计将配备2台10千伏变压器，容量为1000千伏安，架设于地面。
四、施工内容：1. 地基施工：根据设计要求，对变压器站的地基进行挖掘、抹平、夯实处理，确保地基坚固平整。
2. 基础施工：根据设计要求，对变压器站的基础进行浇筑，使用混凝土材料，按照标准尺寸和质量要求进行处理。
3. 设备安装：将变压器设备运输到施工现场后，按照设计要求进行安装，包括变压器本体、冷却设备、控制设备等。
4. 线路敷设：根据设计要求，将配电线路从供电源引入变压器站，连接到变压器设备上，确保线路安全可靠。
5. 绝缘处理：对变压器站的设备和线路进行绝缘处理，防止漏电和短路等现象的出现。
6. 接地处理：对变压器站进行接地处理，确保变压器站的接地系统符合相关标准和要求，确保人员和设备的安全。
7. 配套设施安装：对变压器站周边的配套设施进行安装，包括照明设施、通风设备、防雷设施等。
8. 安全防护：在施工过程中，要严格按照安全防护要求进行操作，确保人员的安全。
五、施工流程：1. 施工前准备：制定详细施工方案和施工计划，组织人员和材料的准备工作。
2. 地基施工：进行地基的挖掘、抹平和夯实等处理。
3. 基础施工：进行基础的浇筑和养护等处理。
4. 设备安装：将变压器设备安装到基础上，并进行相关的连接和调试。
5. 线路敷设：进行配电线路的敷设和连接工作。
6. 绝缘处理：对设备和线路进行绝缘处理，确保安全性。
7. 接地处理：对变压器站进行接地处理，确保安全性。
8. 配套设施安装：进行配套设施的安装工作。
9. 安全防护：进行安全防护措施的落实，确保人员及设备的安全。
10. 竣工验收：进行整体的工程验收，确保施工质量和安全性。
六、施工安全措施：1. 做好施工现场的警示标识和安全提示，确保人员相对安全。
变压器施工方案(3篇)
第1篇变压器作为电力系统中的重要设备，其施工质量直接影响到电力系统的安全稳定运行。
为了确保变压器施工质量，提高施工效率，本方案针对变压器施工进行了详细规划，从施工准备、施工工艺、质量控制、安全管理等方面进行阐述。
二、施工准备1. 工程概况（1）工程名称：XX变电站变压器施工工程（2）工程地点：XX市XX区XX变电站（3）工程规模：XX万千伏安（4）工程期限：XX个月2. 施工组织（1）项目经理：XXX（2）项目副经理：XXX（3）施工队长：XXX（4）施工班组长：XXX3. 施工材料及设备（1）变压器：XX型号，XX万千伏安（2）施工材料：绝缘油、绝缘纸、电缆、接地线、螺丝等（3）施工设备：吊车、卷扬机、切割机、焊接机、测量仪器等4. 施工图纸及技术资料（1）变压器施工图纸（2）变电站总体设计图纸（3）施工技术规范（4）相关资质证书及施工许可证三、施工工艺1. 变压器基础施工（1）基础施工前，对基础进行平整、夯实，确保基础表面无积水。
（2）根据施工图纸，采用钢筋混凝土结构，基础尺寸为XX米×XX米×XX米。
（3）基础钢筋绑扎，确保钢筋间距、间距偏差及保护层厚度符合规范要求。
（4）混凝土浇筑，控制混凝土坍落度，确保混凝土强度。
2. 变压器本体施工（1）变压器本体安装前，对本体进行检查，确保无损坏。
（2）根据施工图纸，将变压器本体放置在基础上，确保本体水平。
（3）本体与基础连接，采用焊接或螺栓连接，确保连接牢固。
（4）本体内部绝缘油注入，根据厂家要求，严格控制绝缘油温度和压力。
3. 附件安装（1）油枕、散热器、油位计等附件安装，按照施工图纸和厂家要求进行。
（2）电缆接线，按照电缆布置图和电缆编号进行。
（3）接地线连接，确保接地线连接牢固，接触良好。
4. 变压器调试（1）变压器空载试验，检查变压器空载损耗、空载电流等参数。
（2）变压器负载试验，检查变压器负载损耗、负载电流等参数。
（3）变压器绝缘电阻测试，确保绝缘电阻符合规范要求。
配电室变压器安装施工方案
一、工程概况1. 工程名称：XXX配电室变压器安装工程2. 工程地点：XXX市XXX区XXX路XXX号3. 工程规模：1台10kV/0.4kV配电变压器4. 工程内容：变压器基础施工、变压器安装、变压器调试及试运行二、施工准备1. 人员组织（1）项目经理：负责工程整体管理和协调；（2）施工队长：负责现场施工组织和管理；（3）电工：负责变压器安装、调试及试运行；（4）施工员：负责现场监督和检查。
2. 材料设备（1）变压器：10kV/0.4kV配电变压器1台；（2）变压器基础：C30混凝土；（3）电缆：10kV电缆、0.4kV电缆；（4）电缆桥架：钢制桥架；（5）绝缘子、金具、接地线等。
3. 施工方案编制依据（1）国家相关电力工程施工及验收规范；（2）变压器安装技术要求；（3）现场实际情况。
三、施工工艺及流程1. 施工工艺（1）变压器基础施工：根据设计图纸进行基础施工，确保基础尺寸、标高及混凝土强度符合要求；（2）变压器安装：按照变压器安装步骤进行，确保变压器安装位置、倾斜度、接地连接等符合要求；（3）变压器调试：对变压器进行各项试验，确保变压器性能符合要求；（4）试运行：在变压器调试合格后，进行试运行，确保变压器正常运行。
2. 施工流程（1）变压器基础施工：测量放线、基础模板制作、混凝土浇筑、基础养护；（2）变压器安装：设备验收、基础验收、变压器吊装、变压器就位、变压器接地、变压器连接；（3）变压器调试：变压器绝缘电阻测试、变压器空载试验、变压器负载试验、变压器保护装置测试；（4）试运行：变压器带负荷运行、变压器各项指标检测、变压器运行情况记录。
四、质量控制措施1. 材料设备质量控制：严格检查变压器、电缆、桥架等材料设备的合格证、检验报告，确保材料设备符合设计要求；2. 施工过程质量控制：严格按照施工工艺进行施工，确保变压器安装位置、倾斜度、接地连接等符合要求；3. 调试及试运行质量控制：对变压器进行各项试验，确保变压器性能符合要求，试运行期间密切监控变压器运行情况。
变压器基础施工方案
变压器基础施工方案
一、前期准备工作
在进行变压器基础施工之前，需要进行充分的前期准备工作。
首先要根据设计
图纸确定变压器的位置，然后清理施工现场，确保基础施工区域干净整洁。
接着根据设计要求测量基础的尺寸，标注基准点，为后续的施工工作打下基础。
二、基础材料准备
在进行变压器基础施工时，需要准备一定数量的混凝土、石子、砂浆等材料。
混凝土要按照设计要求进行配置，确保基础的承载能力和稳定性。
石子和砂浆则用于填充基础底部，增强基础的支撑力。
三、基础施工步骤
1.基础挖掘：根据设计要求和图纸的尺寸，进行基础的挖掘工作。
挖
掘深度和宽度要符合设计规范，确保基础的稳固性。
2.基础底部处理：在基础的底部铺设一层砂浆，再铺一层石子，用以
增加承载力和排水性能。
3.浇筑混凝土：将混凝土倒入基础内部，用振捣器进行振实处理，确
保混凝土的均匀性和密实度。
4.平整和修饰：在混凝土未完全凝固之前，用抹光器对基础表面进行
修饰，确保表面平整光滑。
5.养护：混凝土浇筑完成后，要进行养护处理。
覆盖防护层，保持一
定湿度和温度，让混凝土逐渐凝固强化。
四、验收与保养
在基础施工完成后，需要对基础进行验收。
检查基础的尺寸、平整度、强度等
指标是否符合设计要求。
若存在问题，需要及时修正。
同时，对基础进行定期的保养和维护，确保其长期稳定使用。
通过以上施工工作，合理的前期准备，材料准备，施工步骤及验收与保养工作，可以确保变压器基础的可靠性和稳定性，为变压器的安装和使用提供坚实的支撑。
变压器安装施工工艺
变压器连线
变压器连线需要根据设计图纸的要求 进行，确保连线正确、牢固，不会出 现松动、短路等现象。
连线完成后需要进行验收，确保符合 设计要求和安全标准。
连线过程中需要遵循电气安全规范， 确保连线不会对操作人员和其他设备 造成危害。
CHAPTER
03
变压器安装后的检查与测试
外观检查
变压器外观
检查变压器外观是否完好，无损伤、变形、锈蚀等现象。
变压器运行异常。处理方法：根据实 际情况进行调试和维护，确保变压器 正常运行。
THANKS
感谢观看
基础施工时需要考虑到变压器的重量、尺寸以及运行时的振动等因素，确保基础能 够承受变压器的重量和运行时的振动。
基础施工完成后需要进行验收，确保符合设计要求和安全标准。
变压器搬运与就位
变压器搬运时需要使用专业的 搬运工具和设备，确保变压器 在搬运过程中的安全。
搬运前需要检查变压器的包装 和固定情况，确保搬运过程中 不会发生滑动、倾倒等事故。
变压器安装施工工艺
CONTENTS
目录
• 变压器安装前的准备 • 变压器安装过程 • 变压器安装后的检查与测试 • 安全注意事项 • 变压器安装实例与问题处理
CHAPTER
01
变压器安装前的准备
施工环境检查
现场环境
检查施工现场是否具备安装条件，包括场地是否 平整、有无障碍物等。
天气状况
确保安装当天无雨、无雾、无大风等恶劣天气， 以保证安装质量和安全。
变压器检查
变压器本体
检查变压器本体是否完好 ，无严重损伤或变形。
附件检查
对变压器的附件进行检查 ，如散热器、油枕、压力 释放阀等，确保附件完好 无损。
绝缘电阻测试
变压器安装施工方案三篇
变压器安装施工方案三篇篇一：变压器安装施工方案一、变压器安装工程概况1.1变压器概况1.1.1型号：SZ9—31500/2201.1.2额定容量：31500 KVA1.1.3额定电压：220/6.3 KV1.1.4器身重量：30.8吨1.1.5上节油箱重量：7.6吨(吊罩重量)1.1.6油重：28.4吨(加添油重4.23吨)1.1.7运输重：65.5吨1.1.8总重：80.2吨1.1.9生产厂家：XX变压器有限责任公司1.1.10运输方式：铁路运输1.2变压器安装地点周边环境1.2.1变压器基础位于硅整流所东面11-17线，基础周边土质为回填土，且土质松软。
1.2.2变压器基础距铁路运输卸车点直线距离约为600多米，并有一道15°的斜坡。
1.2.3变压器安装所在地区的气候,在10月1日后气温明显降低,天气变得寒冷,逐渐将会出现冻结现象。
1.3工作量：同型号动力变压器2台1.4安装日期:视厂家到货日期及土建交安装专业工作面时间待定。
二、安装前准备2.1人员组织准备工程师1人技术员1人电工技师2人吊装技师2人电工10人配合人员4人2.2工程技术准备2.2.1熟悉变压器安装图纸，变压器生产厂家提供的相关资料及变压器各部位结构。
2.2.2由现场工程师组织安装人员学习领会设计文件，各过程中的操作规程，规范及各安装环节中应注意的细节问题和防护措施。
2.2.3工程师技术员班长（技师）以书面形式进行技术交底，班长领会施工意图后方可组织施工。
2.3施工场地准备2.3.1对变压器进场道路进行勘察，清除障碍，保证道路畅通。
2.3.2平整夯实现场道路及变压器安装地点周边场地，确保变压器运输车辆及吊车正常运作的空间。
2.3.3吊车周围填垫250mm厚卵石，卵石直径30～50mm，然后用30吨以上振动压路机夯实，吊车四个支撑脚处再垫δ=30㎜厚的钢板。
2.3.4由于动力变压器为半户外安装方式，厂房未封顶，因此在吊罩前须用彩条布将器身周围遮盖，以防外界雨水或粉尘侵入器身。
变电站变压器基础施工方案三篇
《变电站变压器基础施工方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，新建变电站的建设显得尤为重要。
变压器作为变电站的核心设备之一，其基础的施工质量直接关系到变压器的安全稳定运行。
本项目为[变电站名称]变压器基础施工工程，位于[具体地点]。
该变电站的建设将为周边地区提供可靠的电力供应，对于促进当地经济发展和提高人民生活水平具有重要意义。
二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸，进行图纸会审，明确施工要求和技术要点。
- 编制施工方案，确定施工工艺和施工方法。
- 对施工人员进行技术交底，使其了解施工流程和质量要求。
（2）现场准备- 清理施工现场，平整场地，确保施工场地满足施工要求。
- 测量放线，确定变压器基础的位置和尺寸。
- 搭建临时施工设施，如临时工棚、材料堆放场地等。
（3）材料准备- 根据施工图纸和材料清单，采购所需的钢筋、水泥、砂石等材料。
- 对进场材料进行检验，确保材料质量符合要求。
2. 基础开挖（1）采用机械开挖和人工清理相结合的方式进行基础开挖。
（2）根据测量放线的结果，确定开挖范围和深度。
（3）在开挖过程中，要注意保护周边的管线和设施，避免造成损坏。
（4）开挖完成后，进行基底验收，确保基底土质符合设计要求。
3. 基础垫层施工（1）在基底验收合格后，进行基础垫层施工。
（2）垫层采用 C15 混凝土，厚度为[具体厚度]。
（3）垫层施工完成后，进行养护，确保垫层强度达到设计要求。
4. 钢筋工程（1）钢筋加工- 根据施工图纸，进行钢筋下料和加工。
- 钢筋的加工尺寸和形状要符合设计要求。
（2）钢筋绑扎- 在垫层上弹出钢筋位置线，按照位置线进行钢筋绑扎。
- 钢筋的绑扎要牢固，间距要符合设计要求。
（3）钢筋验收- 钢筋绑扎完成后，进行钢筋验收，确保钢筋的数量、规格、间距等符合设计要求。
5. 模板工程（1）模板制作- 根据变压器基础的尺寸和形状，制作模板。
- 模板的制作要牢固，尺寸要准确。
变压器基础施工技术交底
工程名称
合福铁路安徽段站前二标二分部无为高架站
交底日期
2011-1-21
施工单位
中铁十三局集团有限公司
分项工程名称
变压器基础施工
交底提要
变压器基础施工技术交底
交底内容：
1、基础场地填筑要求
a、由原地面往上填筑回填土，高于原地面100cm。
b、回填土填筑完成后保证表面平整、夯实。且上表面留有10m长6m宽场地。
长边为顺向便道方向，短边为垂直于便道方向。
c、回填土不得占用此处民房。
2、变压器台砌筑要求
a、变压器台为两个，于场地内东侧设置，南北各一个。
b、变压器台要求长1.5m宽1.5m高2.2m；基底20cm采用37墙，以上200cm采用24墙搭设；台顶自上至下30cm内部浇筑C20混凝土；底部坚实，整体竖直，无倾斜。
c、两个变压器之间间距5m。
d、两个变压器之间砌两道各宽12cm高0.6m长5m的砖墙。两道砖墙之间间距0.8m。
3、变压器台及场坪硬化要求
a、变压器台表面采用2cm厚砂浆抹面。
b、两个变压器台之间墙采用2cm厚砂浆抹面。
c、场坪内采用5cm厚C20混凝土硬化。
4、变压器基础围网设置要求
a、变压器基础处采用四面围网。
b、围网尺寸：长3m，高1.8m
c、围网设置必须稳固，且保证上部齐平。
d、考虑到变压器维修方便，于靠近便道一侧设置一道2m宽围网门
5、主要工程量表：
材料
单位
数量
回填土
m³
90
红砖
块
2000
围网
面
11
C20砼
m³
3
变压器基础施工方案精选全文
可编辑修改精选全文完整版一.工程概况及特点本工程为国华定洲电厂二期4#机组A列外场地构筑物工程，工程主要包括主变基础、1#厂变基础、2#厂变基础、设备支架及基础、油池、防火墙等。
变压器基础及架构平面布置紧凑复杂，主要位于A列外空冷区域横向LA及LB轴、LB及LC轴之间，纵向L7及L8轴之间。
其中LA列基础中心线及A列的间距为15m。
主变压器基础及厂用变压器的基底标高均为-3.00m（不包括垫层）。
变压器基础垫层混凝土采用C10，基础混凝土采用C30，保护层厚度为40mm。
变压器基础±0.000相当于绝对标高66.200m。
因图纸资料不全本方案只包括变压器基础的施工。
二．编制依据2.1《电力建设施工质量验收及评定规程》土建工程DL/T5210.1—20052.2《混凝土结构工程施工质量验收规范》GB50204-20022.3《建筑地基基础工程施工质量验收规范》GB50202-20022.4《电力建设施工及验收规范》SDJ68-872.5《电力建设安全工作规程》2.6《电力建设安全健康及环境管理工作规定》2.7《汽机间A列外场地构筑物布置图》F0602S-T0404-012.8《主变基础详图》F0602S-T0404-022.9《厂变基础详图》F0602S-T0404-03三.施工应具备的条件3.1正式施工图经业主确认，并已进行图纸会审，具备施工条件。
3.2变压器基础开挖至设计标高-6.00m，并按图纸要求采用级配砂石换填至-3.00m，经监理方验收合格。
3.3施工测量控制网采用主厂房测量控制网，具备使用条件。
3.4钢筋加工场、木工棚已投入工程使用。
3.5施工道路、水源、电源已具备，能满足施工要求。
3.6施工机具、设备等根据施工组织设计的要求进场，其性能、数量、质量满足施工需要。
3.7施工原材料根据材料需用计划准备充足，同时完成必要的复试、检验3.8对进场的所有施工人员进行三级安全教育，特殊工种作业人员已经过培训合格，持证上岗。
主变压器基础施工方案
主变压器基础施工方案主变压器是电力系统中的重要设备，它负责将输送到变电站的高压电能转换为低压电能，供给用户使用。
主变压器的基础施工方案需要具备安全性、稳定性和经济性等特点，以下是一种主变压器基础施工方案的详细介绍。
1.基础设计：基础设计应考虑到主变压器的重量、尺寸和工作环境等因素。
一般采用钢筋混凝土基础，基础的设计尺寸要符合当地的地震带要求，并且满足主变压器的安装要求。
在设计时需要考虑基础的强度、稳定性和抗震能力。
2.基础施工：基础施工需要按照设计图纸和相关规范进行。
首先，要对施工场地进行清理和平整，然后进行基础开槽和挖土作业。
开槽的尺寸和深度要与基础设计要求相匹配。
挖土作业完成后，要进行基础混凝土浇筑。
在浇筑过程中，要保证混凝土的质量，控制振捣和养护的时间和方法。
3.主变压器的安装：主变压器的安装是整个施工的重要环节。
在安装前，要检查主变压器的包装是否完好，确认无损坏。
然后，根据基础设计要求，将主变压器放置在预留的基础槽内，使用专业的起吊机械进行安装。
安装过程中，要注意防止主变压器与基础之间的间隙，保证安装的稳定性和平衡性。
4.管道的连接：主变压器安装完成后，需要进行管道的连接。
管道连接包括油管、冷却水管和通风管等。
在连接过程中，要保证管道的质量和安全性，确保油管和冷却水管的流量和压力达到设计要求。
同时，还要确保通风管道的合理布局，保证主变压器的散热条件。
5.绝缘罩的安装：绝缘罩的安装是为了保护主变压器免受外界的影响和损坏。
绝缘罩应根据主变压器的尺寸和形状来设计和制作。
安装时，要保证绝缘罩的安全牢固，防止其受到风沙、雨水等外界因素的侵蚀。
综上所述，主变压器基础施工方案需要从设计、施工、安装、管道连接和绝缘罩安装等多个方面进行考虑。
施工过程中，需要严格按照设计要求和相关规范进行，保障主变压器的安全性和稳定性。
只有如此，才能确保主变压器的正常运行，并为用户提供稳定可靠的电力供应。
变压器工程施工(3篇)
第1篇一、变压器工程施工概述变压器工程施工主要包括变压器本体安装、附件安装、调试与试运行等环节。
以下是具体施工步骤：1. 施工准备：根据设计图纸和施工规范，编制施工方案，进行人员、设备、材料等资源配置。
2. 变压器本体安装：首先，对基础进行检查，确保其符合设计要求。
然后，将变压器本体吊装至基础上，进行水平、垂直调整，确保变压器本体与基础固定牢固。
3. 附件安装：包括油箱、冷却器、油枕、气体继电器、防雷器、接地装置等。
安装过程中，要严格按照设计要求进行，确保各部件之间连接牢固、密封良好。
4. 调试与试运行：完成变压器本体和附件安装后，进行调试，包括绝缘电阻测试、绕组直流电阻测试、空载试验、负载试验等。
调试合格后，进行试运行，确保变压器运行正常。
二、变压器工程施工注意事项1. 安全施工：施工过程中，严格遵守安全操作规程，确保施工人员的人身安全。
如遇高空作业、电焊作业等，必须佩戴相应的安全防护用品。
2. 质量控制：严格按照设计图纸和施工规范进行施工，确保工程质量。
对施工过程中的关键环节，如基础处理、变压器本体安装、附件安装等，进行严格的质量检查。
3. 进度控制：合理安排施工计划，确保工程按期完成。
在施工过程中，密切关注工程进度，及时调整施工计划，确保工程顺利进行。
4. 环境保护：施工过程中，注重环境保护，减少对周边环境的影响。
如遇施工废水、废气等，应及时进行处理，避免污染环境。
5. 资源节约：在施工过程中，合理利用资源，减少浪费。
如对废旧材料进行回收利用，降低施工成本。
三、变压器工程施工案例分析以某500千伏变电站变压器工程施工为例，该工程于2022年8月正式开工，新建1组1000兆伏安主变压器，500千伏出线4回，220千伏出线8回，新建线路全长115千米，工程投资规模5.63亿元。
在施工过程中，河南送变电公司优化土建和电气安装工序组织，横向严控关键工序，纵向统筹调配资源，实现平行工序同期施工，分区进行交付安装，保证进度控制最优化。
变压器专项施工方案
变压器专项施工方案一、工程概况本次变压器施工工程位于XX市XX区，总建筑面积为XXX平方米。
本工程旨在建设一座变电站，用以供电给周边居民区和工业区。
二、工程内容1.变压器选型根据工程需求，我们将选用XX型号的变压器，额定电压为XXX千伏安，绝缘等级为xx级。
该型号变压器具有高效、可靠等优点，能满足本工程的电力需求。
2.变压器安装2.1场地准备在施工前，我们将对变功率器的安装场地进行准备，包括平整土地、清除障碍物、加固基础等。
2.2变压器安装安装之前，我们将制定详细的安装方案，包括变压器的位置、布线图等。
然后按照方案进行安装，确保变压器固定稳定。
2.3变压器接线接线过程中，我们将严格按照工程图纸和相关规范进行操作，保证接线的准确性和安全性。
3.变压器调试在安装完成后，我们将进行变压器的调试工作。
该过程包括检查变压器的电气连线、电压稳定性、绝缘电阻等，确保变压器能正常运行。
4.变压器运行监测在变压器投入运行后，我们将进行运行监测工作，包括温度监测、油位监测、电流监测等，通过监测数据分析，及时发现并处理运行中的问题。
5.安全措施在施工过程中我们将严格遵守相关的安全规范和操作规程，保证施工人员的人身安全和设备的完好性。
同时，我们还将设置防护措施，如设置安全警示牌、防护栏等，确保施工现场的安全。
三、施工组织安排1.编制施工计划，确定施工的时间节点。
2.设立施工组织机构，分配相应的施工人员和负责人员。
3.按照施工计划，组织人员进行场地准备、变压器安装、接线、调试等工作。
4.加强与相关部门的沟通和协调，确保施工过程顺利进行。
四、质量控制措施1.严格按照施工图纸、设计要求和技术规范进行施工，确保质量合格。
2.引进先进的施工设备和工具，提高施工效率和施工质量。
3.设置质量检查点，对施工过程中的关键环节进行检查和控制。
4.建立质量记录和档案，留存相关施工数据和检测报告。
五、环境保护措施1.严格遵守环境保护法律法规，确保施工过程不对环境造成污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日期：
监理意见：
□同意进场使用；
□不同意进场使用；
□根据下列要求执行。
监理工程师：
日期：
注：
变压器施工记录
工程名称：
变压器
基础
砖砌
基础地质
砂石
有无水
无
施工日期
深
1.7M
基础形式
直埋
评定等级
优
检测项目
砼杆倾斜度
——————————
法兰连接或焊接
——————————
变压器安装高度
符合设计要求
（2）高压电力计量箱2台；
（3）新装高压柱开2套；
（4）高压采用电缆135米；
（5）手动开闭所1台。
请予以审核。
附件：质量证明文件
承包单位：
项目经理：
日期：
审查意见：经检查上述工程材料/构配件/设备符合/不符合设计文件盒规范的要求，准许/不准许进场，同意/不同意使用于拟定部位。
项目经理机构：
总/专业监理工程师：
施工组织设计（方案）报审表
工程名称：
致：
我方已根据有关规定完成了新装变压器工程施工组织设计（方案）的编制，并经我公司技术负责人审查批准，请予以审查。
附：新装变压器工程施工组织设计（方案）
承包单位：
项目经理：
日期：
专业监理工程师意见：
专业监理工程师：
日期：
开工报告
工程名称：
工程名称
建设单位
设计单位
施工单位
（2）高压电力计量箱2台；
（3）新装高压柱开2套；
（4）高压采用电缆135米；
（5）手动开闭所1台。
该项工程满足设计要求，达到优良工程。
遗留问题：无
永久缺陷：无
自检意见：优良
建设单位意见：
负责人
年月日
监理单位意见：
负责人
年月日
施工单位意见：
请验收
负责人：
年月日
工程质量验收评定
工程名称：
工程名称
变压器新装
基坑回填
密实
电气连接
牢固
变压器绝缘
电阻
高—低：2500∩
高—地：2500∩
低—地：2500∩
各紧固件
紧固
密封
良好
油位
正常
备注
技术负责人
施工负责人
年月日
避雷器安装单元工程质量评定表
工程名称：
单位工程名称
单元工程量
避雷器
分部工程名称及编号
避雷器安装
检验日期
分部工程名称及编号
避雷器安装
评定日期
项次
检查项目
日期：
材料、设备进场使用申报单
单位工程名称：
致：
兹报验：1、大型施工设备进场使用。
2、材料进场使用。
3、工程设备进场使用/开箱检查。
拟用部位：1、进场安排时间：年月日
2、地点：
附件：1、材料或设备清单（名称、规格、数量）样品。
2、材料、设备出厂合格证。
3、材料试验报告。
4、其他有关文件。
施工项目经理部：
应符合设计规定
总测点数
合格点数
合格率
5
5
100%
合格
2
基坑深度
基坑深度应≥1700mm
总测点数
合格点数
合格率
4
4
100%
合格
施工单位自评记录
质量等级
优/合格
施工单位名称
监理（建设）单位
测量员
初检负责人
终兼负责人
核定人
工程报验单
工程名称：
致：
按合同和规范要求，我公司已完成新装变压器工程，并经自验合格，报请查验。
质量标准
检验记录
结论
外观检查
1.1密封
完好，型号与设计相符
与设计相符
合格
1.2瓷件
无裂纹、破损，瓷套与铁法兰粘合牢
相符
1.3位置
各节位置与出厂标志编号相符
相符
2
2.1连接
连接处的金属接触表面无氧化膜及油漆
符合要求
合格
2.2安装
垂直，每一元件中心线与安装点中心线垂直，念头小于等于元件高度的1.5%，偏差超出标准，经校正能保证其导电性能良好，接地可靠
（4）施工条件已具备，可以开工。
建设单位意见：
负责人：
日期：
施工单位意见：
施工条件已基本具备，可申请开工。
负责人：
日期：
工程材料/构配件/设备报审表
工程名称：
致：
我方于年月日进场的工程材料/构配件/设备数量如下（见附件）。现将质量证明文件及自检结果报上，拟用于下述部位：
（1）S11—800KVA箱式变压器1台；
变压器
S—11 800KVA
设计施工接地型
直接
测量项目
地阻
气候
测定时：晴
检查项目
设计值：规范要求
实测结果：1欧
接地带埋深
2.5米
接地带材料规格
50×50×2500
接地体工频电阻
36
接地带连接方法
螺栓连接
引下线安装
高压绝缘导线
填土夯实
密实
测量仪器名称
ZC—28
说明：
1、变压器
2、引下线
3、接地桩埋深1.5m
土质
土石
监测结果
合格
施工负责人
检查人
基础开挖单元工程质量评定表
工程名称：
单位工程名称
单元工程量
变压器
分部工程名称及编号
基础开挖
检验日期
单元工程名称及编号
001
评定日期
项次
项目名称
质量标准
检验结果
评定
检查项目
1
定位
应符合设计规定
符合设计规定
优良
2
基坑深度
基坑深度应≥1700mm
符合设计要求
检测项目
1
定位
结构类型
综合
检验批复
———
施工单位
项目经理
技术负责人
序号
检验部位
施工单位
负责人
验收结果
监理（建设）单位验收结论
1
复测部位
优
2
现浇基础
优
3
接地施工
优
施工单位检查评定结果：
各施工部位工程质量均符合规范要求。
质检员：
技术负责人：
项目经理：
日期：
监理单位验收结论：
监理工程师：
日期：
附件：自验资料（隐、预检记录，分部分项工程质量评定表及质量保证资料）
施工单位：
项目负责人：
日期：
监理工程师审查意见：
监理机构：
专业监理工程师：
日期：
工程竣工申请验收报告
工程
工程质量验收意见
实际竣工日期
实际完成主要工程内容及工程质量：
（1）S11—800KVA箱式变压器1台；
工程概况：（1）S11—800KVA箱式变压器1台；
（2）高压电力计量箱2台；
（3）新装高压柱开2套；
（4）高压采用电缆135米；
（5）手动开闭所1台。
计划开工日期：
计划竣工日期：
开工准备情况：
（1）施工图纸及供电方案答复单已收到，施工技术交底已由设计方进行。
（2）施工材料已由我公司采购准备完毕。
（3）施工人员、车辆和工器具已准备就绪。
符合设计要求
2.3放电记录器
密封良好，动作可靠，基座绝缘良好，接地可靠
符合设计要求
3
测量绝缘电阻
FS型避雷器绝缘电阻大于2500MΩ，符合产品各型号技术规定
符合设计要求
合格
4
Δ测量电导电流并检查组合元件的非线系数
电导电流试验标准应符合产品技术规定，同一相内串连组合元件的非线性系数差值小于等于0.04（GCD2）
符合设计要求
合格
5
测量工频放电电压（KV）
FS型避雷器工频放电电压范围
符合设计要求
合格
额定电压
3
6
10
放电电压
9—11
16—19
26—31
检验结果
共检验项，其中合格项，优良项，优良率%
评定意见
单元工程质量等级
主要检查项目全部符合质量标准一般检查项目质量标准
施工单位
测量人
接地装置施工检查记录
工程地点：
