母线安装规范

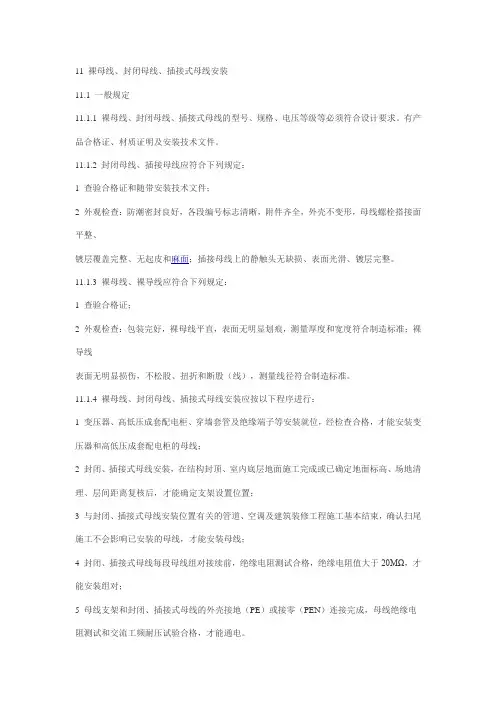

11 裸母线、封闭母线、插接式母线安装

11.1 一般规定

11.1.1 裸母线、封闭母线、插接式母线的型号、规格、电压等级等必须符合设计要求。有产品合格证、材质证明及安装技术文件。

11.1.2 封闭母线、插接母线应符合下列规定：

1 查验合格证和随带安装技术文件；

2 外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、

镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。

11.1.3 裸母线、裸导线应符合下列规定：

1 查验合格证；

2 外观检查：包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线

表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准。

11.1.4 裸母线、封闭母线、插接式母线安装应按以下程序进行：

1 变压器、高低压成套配电柜、穿墙套管及绝缘端子等安装就位，经检查合格，才能安装变压器和高低压成套配电柜的母线；

2 封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置；

3 与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线；

4 封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对；

5 母线支架和封闭、插接式母线的外壳接地（PE）或接零（PEN）连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。

11.1.5 封闭、插接母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。

11.2 施工准备

11.2.1 技术准备

1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 复核母线敷设路径是否通畅无阻碍。

3 母线施工前，应实测预留孔洞是否符合设计要求。

11.2.2 材料准备

裸母线、封闭母线、插接式母线、金属紧固件及卡件、绝缘材料及瓷件、防腐涂料、油性涂料、焊条、焊粉等。

11.2.3 主要机具

1 安装机具设备：砂轮切割机、母线煨弯器、母线矫直器、电焊机、气焊工具、台钻、手电钻、台虎钳、电锤、冲击电钻、油压煨弯器、液压升降梯、钢锯、砂轮、铝锉、钢丝刷、木锤、力矩扳手、铜丝刷等。

2 测试工具：皮尺、钢卷尺、钢板尺、钢角尺、水平仪、磁力线坠、摇表、万用表等。11.2.4 作业条件

1 施工图纸及产品技术文件齐全。图纸已经会审并进行设计交底，有经过审批的施工组织设计（施工方案）。

2 母线装置安装前，建筑工程应具备下列条件：

1）基础、构架符合电气设备的设计要求，达到允许安装的强度，焊接构件的质量符合要求，高层构架的走道、栏杆、平台齐全牢固。

2）屋顶、楼板施工完毕，不能渗漏；室内地面基层施工完毕，并在墙上标出抹平标高。3）门窗安装完毕，场地清理干净，并有一定的加工场地。

4）有可能损坏已安装母线装置或安装后不能再进行的装饰工程全部结束；封闭式、插接式母线安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。

5）电气设备（变压器、开关柜等）安装完毕，检验合格。

6）预留孔洞及预埋件尺寸、强度均符合设计要求。

11.3 材料质量控制

11.3.1 铜、铝母线应有产品合格证及材质证明，并符合表11.3.1的要求。母线表面应光洁平整，不应有裂纹、折皱、夹杂物及变形和扭曲现象。

表11.3.1 母线的机械性能和电阻率

母线名称母线型号最小抗拉强度（N/mm2）最小伸长率（%）20℃时最大电阻率（Ω.m m2/m）

铜母线TMY 255 6 0.01777

铝母线LMY 115 3 0.0290

11.3.2 封闭母线、插接式母线应有出厂合格证、安装技术文件。技术文件应包括额定电压、额定容量、试验报告等技术数据。型号、规格、电压等级应符合设计要求。封闭母线、插接式母线各段应标志清晰、附件齐全，外壳无变形，内部无损伤。

11.3.3 绝缘子及穿墙套管的瓷件，应符合执行国家标准和有关电瓷产品技术条件的规定，并有产品合格证。

11.3.4 绝缘材料的型号、规格、电压等级应符合设计要求，外观无损伤及裂纹，绝缘良好。

11.3.5 所用各种规格的型钢应无明显锈蚀，金属紧固件、卡件、各种螺栓、垫圈应符合设计要求，并且必须采用热镀锌件。

11.3.6 各种油漆、电焊条等均有合格证。

11.4 施工工艺

11.4.1 裸母线施工工艺

11.4.1.1 裸母线安装工艺流程

放线检查测量→支架制作安装→绝缘子安装→母线加工→母线联接→母线安装→涂色刷漆→检查、送电

11.4.1.2 施工要点

1 放线检查测量

1）进入现场后首先依据图纸进行检查，根据母线沿墙、跨柱、沿梁及屋架敷设的不同情况，核对是否与图纸相符。

2）核对检查母线敷设全方向有无障碍物，有无与建筑结构、设备、管道、通风等其它安装部件相互交叉矛盾的地方。

3）配电柜内安装的母线，还要测量其与设备上其它部件安全距离是否符合要求。

4）检查预留孔洞、预埋铁件的尺寸、标高、方位，是否符合要求。

5）放线测量出各段母线加工尺寸、支架尺寸，并划出支架安装距离及剔洞或固定件安装位置。

6）检查脚手架是否安全及符合操作要求。

2 支架制作安装

1）按图纸尺寸加工各种支架。支架采用L50×50×5角钢制作，采用M10膨胀螺栓固定在墙上。

2）支架安装距离，当裸母线为水平敷设时，不超过3m，重直敷设时不超过2m。支架距离要均匀一致，两支架间距离偏差不得大于50mm。

3 绝缘子安装

1）母线绝缘子安装前应进行检查，外观无裂纹、缺损现象，绝缘子灌注的螺栓、螺母结合牢固。安装前应测量绝缘电阻，大于1MΩ为合格。6～10kV支柱绝缘子安装还应做交流耐压试验。

2）无底座和顶帽的内胶装式的低压绝缘子与金属固定件的接触面之间应垫以厚度不小于1.5mm的橡胶或石棉板等缓冲垫圈。

3）绝缘子夹板、卡板的安装要紧固，夹板、卡板的制作规格要与母线的规格相适配。 4）安装在同一平面或垂直面上的支柱绝缘子应位于同一平面上；其中心线位置应符合设计要求。母线直线段的支柱绝缘子的安装中心线应处在同一直线上。

4 母线的加工
