Hypermesh中ANSYS模板基本操作流程
hypermesh网格导入ansys的方法
基础所李新年2017年xx 月x 日
操作步骤
1. 在hypermesh软件中建立三维模型，或导入三维实体。
2. 在hypermesh软件中对三维实体进行网格划分和生存3D实体网格。
3. 在hypermesh软件中用export导出三维实体网格。
建议使用abaqus文件格式，导出的文件类型为.inp，（如图中操作）
4. 在ansys workbench软件中用Finite Element Modeler模块。
导入的文件（类型为.inp）
进入编辑状态：对Geometry Synthesis进行点击Initial Geometry
几何文件的生成。
5. 在ansys workbench软件中添加一个静态结构流程模块。
在Fnite Element Modeler模块右击，选择Updat;
再双击静态结构模块中的Model可看到网格已导入。
可进行进一步的边界设置和求解。
谢谢！
敬请批评指正！。
hypermesh网格导入ansys的方法
基础所李新年2017年 xx 月 x 日
操作步骤
1. 在hypermesh软件中建立三维模型，或导入三维实体。
2. 在hypermesh软件中对三维实体进行网格划分和生存3D实体网格。
3. 在hypermesh软件中用export导出三维实体网格。
建议使用abaqus文件格式，导出的文件类型为.inp，（如图中操作）
4. 在ansys workbench软件中用Finite Element Modeler模块。
导入的文件（类型为.inp）
进入编辑状态：对Geometry Synthesis进行点击Initial Geometry
几何文件的生成。
5. 在ansys workbench软件中添加一个静态结构流程模块。
在Fnite Element Modeler模块右击，选择Updat;
再双击静态结构模块中的Model可看到网格已导入。
可进行进一步的边界设置和求解。
谢谢！
敬请批评指正！。

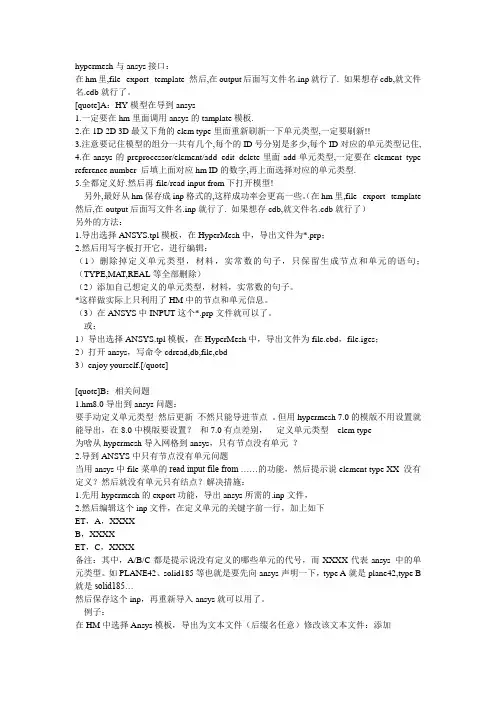

hypermesh与ansys接口
hypermesh与ansys接口：在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了。
[quote]A：HY模型在导到ansys1.一定要在hm里面调用ansys的tamplate模板.2.在1D 2D 3D最又下角的elem type里面重新刷新一下单元类型,一定要刷新!!3.注意要记住模型的组分一共有几个,每个的ID号分别是多少,每个ID对应的单元类型记住,4.在ansys的preprocessor/element/add edit delete里面add单元类型,一定要在element type reference number 后填上面对应hm ID的数字,再上面选择对应的单元类型.5.全都定义好.然后再file/read input from下打开模型!另外,最好从hm保存成inp格式的,这样成功率会更高一些。
（在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了）另外的方法：1.导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为*.prp；2.然后用写字板打开它，进行编辑：（1）删除掉定义单元类型，材料，实常数的句子，只保留生成节点和单元的语句；（TYPE,MA T,REAL等全部删除）（2）添加自己想定义的单元类型，材料，实常数的句子。
*这样做实际上只利用了HM中的节点和单元信息。
（3）在ANSYS中INPUT这个*.prp文件就可以了。
或：1）导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为file.cbd，file.iges；2）打开ansys，写命令cdread,db,file,cbd3）enjoy yourself.[/quote][quote]B：相关问题1.hm8.0导出到ansys问题：要手动定义单元类型然后更新不然只能导进节点。
Hypermesh网格模型导入到ANSYS Workbench中的方法
5、最后点击Update Project按钮
在更新过程中，ANSYSWorkbench会做两方面的工作：1、将你在Hypermesh中创建的材料自动添加到EngineeringData中，只是材料名称可能显示为Unknown；2、为网格模型创建一个几何模型，方便添加载荷、约束条件等。
如果模型比较大，更新时间可能会略长一些。
祝大家工作学习顺利！希望有积分的TX能下载本文，谢谢！Hypermesh网格模型导入到ANSYS
1、在Hypermesh中正确设置单元类型、材料属性等，然后导出为cdb格式的文件；
2、在ANSYSWorkbench中，拖入FE模块，，并邮件添加cdb文件，如下图所示：
3、添加分析类型：拖动分析类型到FE的Model上，如Stபைடு நூலகம்ticStructural分析，结果如下图所示：
HyperMesh导入ANSYS
1.用solideworks建立一个六面体如下图所示：2.用HyperMesh中的input进来3.用Geom的collectors面板，首先建立材料集合，name任取，选用card image选用MATERIAL 点击creat/edit ,填入弹性模量和泊松比。
4.建立二维单元类型集合，name 为2d ，card image 为plan42 ,material 为刚刚建立好的，选一种颜色。
5.建立三维单元类型集合，name 为3d ，card image 为solid45 ,material 为刚刚建立好的，选一种颜色。
6.在global中的componetb=变为2d,进入2D面板中的automesh ,为六面体的一个面画上网格，return推出。
7.点击2D面板下面的elem types, elems选项为刚画好的平面网格，点击update,return退出。
8.在global中的component=变为3d。
点击3D面板中的solid map, source geom是你画着网格的面，将destination geom. 选项变成lines选项，依次点击对面上的四条边，elems to drag 是为你画的平面网格，点击mesh, return.(注意：当你用solid map 是，HyperMesh会自动生成以solid map的集合器，你会发现三维网格的颜色不是3d的颜色，后面又处理方法)9.同样还是点击3D面板下面的elem types, elems选项为刚画好的平面网格，点击update, return退出。
10.点击tool面板下的delete，将原有的集合器和2d的集合器删除。
11.点击Geom面板先的organize, destination（目标网格）设为3d, elems 选为solidmap ,点击move ,这时你会发现网格的颜色变为了3d,的颜色。
（本步骤的目的就是给solid map集合器付上属性，否则导入ANSYS中会出错，提示solid map 的网格没有定义）12.在计入点击tool面板下的delete，将原有的集合器和solid map的集合器删除。
hypermesh网格导入ansys的方法
基础所李新年2017年xx 月x 日操作步骤1. 在hypermesh软件中建立三维模型，或导入三维实体。
Ubldtv | 制心sk Hgd Eht 剋乳秋片Import E 器pit宦斗名岭rie KEledicin ----------------------------------------------------------------------------------------------------------------------------------Fg type- |A I I Q Ddi^dt■ 匸B6 D:\U& W&rl<a^016\301 SC9S8M 21 却邓驭的5 lnnp« Qpijontlirpoit Lb®1. ahypermesh软件中建立三维模型「或导入三维实体*2. 在hypermesh软件中对三维实体进行网格划分和生存3D实体网格。
一、操作步骤3. 在hypermesh软件中用export导出三维实体网格。
建议使用abaqus文件格式，导出的文件类型为.inp ,（如图中操作）4. 在ansys workbench 软件中用Finite Element Modeler 模块。
导入的文件（类型为.inp ）弔F TWM- EJemar Kobe-b-F B E. !-. r c进入第54杖态：对Geometry Synthesisiftfj点击Initial Geometry几何文件的生成©H E %tl f，HflH |l进入编辑状态：对Geometry Synthesis进行点击Initial Geometry几何文件的生成。
5. 在ansys workbench 软件中添加一个静态结构流程模块。
一、操作步骤在Fnite Element Modeler 模块右击，选择Updat;再双击静态结构模块中的Model可看到网格已导入。
hypermesh导入ansys
hypermesh与ansys接口：在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了。
A：HY模型在导到ansys1.一定要在hm里面调用ansys的tamplate模板.2.在1D 2D 3D最又下角的elem type里面重新刷新一下单元类型,一定要刷新!!3.注意要记住模型的组分一共有几个,每个的ID号分别是多少,每个ID对应的单元类型记住,4.在ansys的preprocessor/element/add edit delete里面add单元类型,一定要在element type reference number 后填上面对应hm ID的数字,再上面选择对应的单元类型.5.全都定义好.然后再file/read input from下打开模型!另外,最好从hm保存成inp格式的,这样成功率会更高一些。
（在hm里,file--export--template 然后,在output后面写文件名.inp就行了. 如果想存cdb,就文件名.cdb就行了）另外的方法：1.导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为*.prp；2.然后用写字板打开它，进行编辑：（1）删除掉定义单元类型，材料，实常数的句子，只保留生成节点和单元的语句；（TYPE,MAT,REAL等全部删除）（2）添加自己想定义的单元类型，材料，实常数的句子。
*这样做实际上只利用了HM中的节点和单元信息。
（3）在ANSYS中INPUT这个*.prp文件就可以了。
或：1）导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为file.cbd，file.iges；2）打开ansys，写命令cdread,db,file,cbd3）enjoy yourself.B：相关问题1.hm8.0导出到ansys问题：要手动定义单元类型然后更新不然只能导进节点。
ansys分析前处理hypermesh部分说明
3D ——order change----change-to 2rd(2次单元)3D 单元专程2次单元后会发现有的网格会有问题，再change to 1rd ，然后再一次单元上修改网格，再次转回2次单元，这时会记住前次的中间节点，因此jcuobi 会很小，可能不能导入ansys 分析。
解决方法：可以通过把2维网格复制到另一个层里，去修改网格，然后再生成3维网格和转换成2次单元。
Solid95对应2次单元 相当于 solid45对应一次单元 要设置（螺栓）预紧力单元 要用179单元 在ansys 中设置。
Ansys 分析hypermesh 处理部分：1首先设置hypermesh （9.0）到ansys 分析的处理，设置如下图2 为以上为设置材料设置方法一设置材料方法2设置材料的密度 弹性模量和泊松比3．创建单元类型4 做接触面（要先设好单元类型在设接触对）选择为3D ontact 然后点击进入主界面来选择来选择目标面，进入如图所示的界面（选择“目标面”所在的体，然后点击，根据提示选择next 再选择目标“体”的接触面上的网格单元。
目标面与接触面的选择问题:目标面为粗糙一些的面（相对粗、大、硬点的面）、接触面为相对于不太硬的面。
）同样的方法选择接触面！！！接触对过程中关键字：关键字5和关键字9选下拉菜单中的3 用来调节接触对之间的间隙容差。
下面两副图中的关键字是相互对应的。
网格质量要求：四面体要求min angle 大于7°jacobian大于0.7;对于六面体要求：min angle 大于7°jacobian 大于0.7 还有长宽比aspect小于151. Analytical rigid surfaces and rigid-element-based surfaces must always be the master surface.2. if a smaller surface contacts a larger surface, it is best to choose the smaller surface as theslave surface.3. If that distinction cannot be made, the master surface should be chosen as thesurface of the stiffer body. (The stiffness of the structure and not just the material should be considered when choosing the master and slave surface.)4. the master surface should be chosen as the surface with the coarser mesh if the two surfaces are on structures with comparable stiffnesses.(For nonlinear element ,take half of element length)。
hypermesh模型导入ansys教程hypermesh与ansys接口详解
hypermesh模型导入ansys教程hypermesh与ansys接口
详解
Hypermesh导入ansys 1打开ansys界面
2导入模型，划分网格（此步略）
3定义材料
4定义材料泊松比和弹性模量（我定义了两种材料）
5定义属性（这里只定义了一种属性，如果需要的话可以定义两种属性，我偷懒了）
定义材料
你可以定义两种材料
6定义单元类型，这个在1D/2D/3D 的
ET Types
定义属性
7赋予组件材料，属性和单元类型。
我试过在属性里面赋予单元类型，但是都不行，还是要重新来定义单元类型，属性里面的单元卡片不能定义网格的单元类型（这个定义有点鲁莽，如有问题可以讨论），因此不可以在assign 里面将各种属性赋予组件。
8点击update/ edit 赋予组件单元
在此处赋予单元格类型
9另一组件相同操作。
10导出ansys 的cdb 格式
导出11 用ansys读入cdb文件
13切换成单元格显示
从hypermesh导入ansys成功。
Hypermesh与ANSYS联合做有限元分析
2.3 Hypermesh中的基本操作
鼠标操作
2.3 Hypermesh中的基本操作
键盘快捷键
2.3 Hypermesh中的基本操作
实体选择
实体类型切换
左击
右击 实体选择方法
清除所选项
5.1 施加边界条件
施加约束 选择要约束的节点
选择节点被约束的自由度
施加集中力 选择集中力作用的节点 坐标系
方向
集中力大小
5.2 载荷步设置
先点击create创建载荷步，然后点击edit修改载荷步参数
一般结构静力学分析需设置如下参数： 指定载荷步标题（/TITLE） 设置重力加速度（ACEL） 设置分析类型（ANTYPE）
注：对于大型模型，可 以将其几何模型拆分成 若干部分，各个部分分 别导出Parasolid文件 交由不同人员同时对相 应部分划分网格，各部 分划分完成后再组装成 一个整体。
2.1 几何模型传递
打开Hypermesh，设置用户模板为ANSYS
2.1 几何模型传递
在Hypermesh中导入Parasolid文件
6.5 读入分析结果 查看节点位移解
6.5 读入分析结果 查看节点应力解
3.4 为壳单元定义实常数
3.5 为MASS21单元定义实常数
3.6 为BEAM188单元定义截面
3.7 定义材料
3.8 按厚度建立Component
3.9 网格划分
1、从几何模型的一端开始划网格； 2、单元平均尺寸为0.05，可以根据实际情况调整部分边上节点数目； 3、单元形状为四边形； 4、划分前确认该板厚度并将厚度的component设为当前； 5、单元存放位置为当前component。
Hypermesh中ANSYS模板的基本操作流程
Hypermesh中ANSYS模板的基本操作流程⼀、有限元模型（即“⽹格”）的组成（1）⽹格①节点——提供“⽹格”的⼏何信息②材料——提供“⽹格”的材料特性参数③属性——提供“⽹格”的⼏何补充信息（例如：将薄板简化为⼆维⽹格（shell单元）时，需要对⽽⼆维⽹格（shell单元）补充薄板的“厚度信息”）注：在hypermesh中“⽹格的⼏何补充信息”称为“属性（Property），并通过Property Collector完成属性的建⽴和管理；在Ansys中称作“实常数（Real Constans）”；在Hypermesh ANSYS模版中的Component Manager中也称为“实常数（Real Constans）”。
④单元类型⼩结：①②③④所提供的各种“⽹格”信息就创建出了“有限元⽹格模型”。
（2）当有限元模型带有边界条件时需要补充以下内容⑤载荷及边界条件（3）做优化时需要补充以下内容⑥设计变量（Design Variable）⑦响应(Response)⼆、以上内容在Hypermesh中的创建步骤步①：⽹格划分——即：完成“节点”的创建。
步②：在⼯具条中单击图标（Material Collector）打开“材料定义对话框”：在对话框中⾃由指定材料名称，单击card image后⾯的输⼊框：单击选择“Material”。
单击“create/edit”，弹出“Meterial”卡⽚：卡⽚中，DENS_FLAG为“密度”；EX_FLAG为“弹性模量”；NUXY_FLAG为“泊松⽐”，分别单击DENS_FLAG、EX_FLAG、NUXY_FLAG前边的，然后分别输⼊数值，如下所⽰：注：中的数值“1”为ID号，默认即可，不⽤管它。
步③：在⼯具条中单击图标（Property Collector），弹出如下对话框：输⼊Prop name，单击Type后边的输⼊框：单击选择“单元种类”，如shell63单元属于shell（板壳）类单元，则选择SHELL即可。
hypermesh模型导入ansys方法
刚搞明白
1，打开hypermesh默认载入ansys模板
2，导入几何（igs或者stp）
3，划分网格，网格划分方法我不再赘述。
（此处我将它设为一个无盖壳体，网格处理后，删掉一个端面，方便查看网格的背部）
4，删除几何，设置材料（注意设置弹性模量和泊松比）
5，设置属性
6，创建sensor，键入1D/2D/3D面板里面的
7，更新属性
点击update/edit，点亮TYPE,关联新建的sensor
8，更新elem types，点亮图中的elems，选中对应的网格文件，即可
，
9，导出ansys分析所需的cdb文件，点击红色的图标，设置好路径，点击export，导出。
10打开ansys ADPL,点击file/read input from,选中之前保存的（cdb）文件，打开，默认显示的是点云形式。
11，点击plot/Elements,切换到网格形式。
成功。
HyperMesh前处理ANSYS分析及ANSYS多窗口显示
HyperMesh10.0与ANSYS14.0联合仿真及ANSYS多窗口显示一：UG中建立一个长120mm,地面直径为50mm的圆柱，并以IGS格式导入，命名Cylinder.二：打开HyperMesh 10.0，选择Ansys模板，Profile中选择ANSYS,输入该图：tope显示：划分平面，建立3D Component:三：建立单元类型与材料类型，赋予3D Component:Etype: Solid185, Material: steel: 弹性模量：EX 21000; 泊松比：PRXY_FLAG 0.3四：提取面单元：Tools—Faces; 并Find—Find attached提取下表面Nodes, 存放创建的Tools—Create--sets 中，命名为Fixed, 同理提取上表面节点存放在命名为Rigid的sets中：五：创建LoadCollectors组用于存放固定约束，然后创建固定约束BCs--Create—Constraints:六：平移顶部圆周中心的节点，用于创建mass:七：创建一个组来存放Mass 1D的质量单元：然后1D—Mass创建质量单元后，如下图：八：创建单元类型及属性Real Constant，并将该质量单元赋予单元类型mass21属性Mass21p; 九：创建一个组来存放Rigids,然后创建Rigid:十：清除所有临时节点。
然后创建载荷单元，然后创建力矩存放在这个载荷单元中：十一：创建载荷步Ansys—LoadSteps，将Fixed和Force放入到该载荷步中：创建ansys控制卡片，ControlCards: ANTYPE、/SOLU、SOLVE.至此全部创建完毕：十二：保存该文件，并将给文件导出为ANSYS.inp或cdb类型；打开ANSYS并将，文件input 到AnsysAPDL操作界面中。
十三：多窗口显示：Utility—PlotCtrls— MultiWindows Layouts:十四：PlotCtils—MutilPloct，分别设置显示各个窗口的显示方式：十五：Utility menu—Plots—MultiPlots,显示调整后的图形：十六，Utility Menu—PlotsCtrls—WindowsCtrls—Windows on and off来控制窗口的数目（关闭了第三个窗口后Fit显示），调整第四个窗口位置Utility Menu—PlotCtrls—WindowsLayout 来显示各个窗口的：参考百度文库网站：【1】hypermesh前处理+ANSYS :/view/fa3af32ce2bd960590c677dd.html 【1】：ANSYS加载力矩：/view/18f06614e45c3b3567ec8bfb.html 【2】：ANSYS多窗口显示教程/view/ae1778fd910ef12d2af9e79d.htmlSaturday, September 27, 2014。
HyperMesh与ANSYS接口培训教程
圆管与方块接触实例圆管与方块接触模型如图所示：前提是在HyperMesh中画完网格。
一：创建材料Step1：user profile选择ANSYS；Step2：单击标签栏Utility-Material，在弹出的Material面板中选择New，创建材料属性；Step3：Name栏输入材料名称steel_1，ID号默认为1；Material type选择MP，Number of temp 选择1（表示与温度无关）；Step4：设置弹性模量EX=2e11，泊松比PRXY=0.3，静摩擦系数MU=0.15，单击Create完成创建。
二：创建单元类型Step1：单击标签栏Utility-ET Type，在弹出的ET Type面板中选择New；ET type number默认为1，ET Type name输入ET_1（默认），ELEMENT Type选择SOLID 95（20节点高阶单元）；Step2：注意SOLID 95为20节点二阶单元，而HyperMesh中画的网格为一阶单元，因此执行：工具栏Mesh-Assign-Element Order，在弹出的面板中选择change to 2nd，选择所有单元，并点击编办右侧的change order。
三：将材料以及单元类型赋给相应的单元Step1：单击标签栏Utility-Component Manager，在弹出的界面中，鼠标左键点击TUBE，Assign Values选择Mat Set No.以及1-steel_1，单击set完成TUBE下所有单元的材料赋值；Step2：Assign Values选择ET Ref. No.以及1-(ET_1)SOLID95，单击set完成TUBE下所有单元的单元类型的赋值；Step3：重复step1以及step2，给BLOCK赋材料以及单元类型。
注：Remarks栏中不出现错误提示，才表明赋值成功。
四：创建接触Step1：单击标签栏Utility-Contact Manager；在弹出的Create New Contact Pair界面中，Contact Type选择3D（体-体接触），其他保持默认；单击Pick Tatget选择接触面；Step2：component 选择TUBE并点击proceed，在弹出的Target Elements Selection中，双击Elements黄色按钮，此时在TUBE集合下自动创建了红色的表面单元；Step3：选择如下图所示的单元作为目标单元，并单击右侧的proceed；为降低计算时间，最好选择接触区域附近的表面单元。
HyperMesh经验
HyperMesh经验1）导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为*.prp；2）然后用写字板打开它，进行编辑：（1）删除掉定义单元类型，材料，实常数的句子，只保留生成节点和单元的语句；（TYPE,MAT,REAL等全部删除）（2）添加自己想定义的单元类型，材料，实常数的句子。
*这样做实际上只利用了HM中的节点和单元信息。
3）在ANSYS中INPUT这个*.prp文件就可以了。
你这个问题我也遇到过，不过现在解决了，我听我做汽车碰撞的同学说，盗版的HM与ANSYS接口是有问题的。
不过，你可以通过手工进行修改HM导出的文件，添加单元类型语句，ET，1,45，再删除多余没用的语句，就可以导入进去了我学HYPERMESH采用了以下步骤：1、找来一本ANSYS中文的基础教程，看一下有限元分析的基础：单元类型，定义实常数，划分网格的基本规则，材料属性，加载（载荷定义，载荷步,约束），后处理。
在没有HYPERMESH中文教材时，这不失为入门的好办法。
2、安装HYPERMESH，按照培训教程day1,day2,advanced training从头做一遍（打开金山词霸，可以屏幕取词的）。
3、休息一天，太累了。
4、这次是正式学习，买个笔记本，在把三个培训教程边看边练，主要是做笔记，把重要的地方记下来（我记了27页）5、自己练习建几个简单模型，练习一下，会找问题。
6、进入我们这个论坛，跳至48页，从论坛建立时的帖子看起，在一页页的往前翻，把有价值的帖子存下来，有些帖子可以整理成word形式的就直接复制，粘贴成问题集。
当然，看帖子不是件容易的事，到现在大约有1500条帖子，要合理安排自己的时间才能有精力，有毅力看下去。
看帖子确实是个学习的好办法，而且论坛里高手也是很多地。
看帖子的过程渐渐感受到了一种互助的精神，初学者可以找到学习中需要的资料，高手互相交流经验，特别是斑竹，感觉能在工作之余这么耐心地在板上答疑解惑真的不易。
Hypermesh网格模型导入到ANSYSWorkbench中的方法
Hypermesh⽹格模型导⼊到ANSYSWorkbench中的⽅法Hypermesh⽹格模型导⼊到ANSYS Workbench中的⽅法
1、在Hypermesh中正确设置单元类型、材料属性等，然后导出为cdb格式的⽂件；
2、在ANSYS Workbench中，拖⼊FE模块，，并邮件添加cdb⽂件，如下图所⽰：
3、添加分析类型：拖动分析类型到FE的Model上，如Static Structural分析，结果如下
图所⽰：
4、然后拖拽FE中的Model到Static下⾯的Model上，结果如下图所⽰：
5、最后点击Update Project按钮
在更新过程中，ANSYS Workbench会做两⽅⾯的⼯作：1、将你在Hypermesh
中创建的材料⾃动添加到Engineering Data中，只是材料名称可能显⽰为Unknown；2、为⽹格模型创建⼀个⼏何模型，⽅便添加载荷、约束条件等。
如果模型⽐较⼤，更新时间可能会略长⼀些。
祝⼤家⼯作学习顺利！
希望有百度积分的TX能下载本⽂，谢谢！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、有限元模型（即“网格”）的组成
（1）网格
①节点——提供“网格”的几何信息
②材料——提供“网格”的材料特性参数
③属性——提供“网格”的几何补充信息（例如：将薄板简化为二维网格（shell单元）时，需要对而二维网格（shell单元）补充薄板的“厚度信息”）
注：在hypermesh中“网格的几何补充信息”称为“属性（Property），并通过Property Collector完成属性的建立和管理；在Ansys中称作“实常数（Real Constans）”；在Hypermesh ANSYS模版中的Component Manager中也称为“实常数（Real Constans）”。
④单元类型
小结：①②③④所提供的各种“网格”信息就创建出了“有限元网格模型”。
（2）当有限元模型带有边界条件时需要补充以下内容
⑤载荷及边界条件
（3）做优化时需要补充以下内容
⑥设计变量（Design Variable）
⑦响应(Response)
二、以上内容在Hypermesh中的创建步骤
步①：网格划分——即：完成“节点”的创建。
步②：在工具条中单击图标（Material Collector）打开“材料定义对话框”：
在对话框中自由指定材料名称，单击card image后面的输入框：
单击选择“Material”。
单击“create/edit”，弹出“Meterial”卡片：
卡片中，DENS_FLAG为“密度”；EX_FLAG为“弹性模量”；NUXY_FLAG为“泊松比”，分别单击DENS_FLAG、EX_FLAG、NUXY_FLAG前边的，然后分别输入数值，如下所示：
注：中的数值“1”为ID号，默认即可，不用管它。
步③：在工具条中单击图标（Property Collector），弹
出如下对话框：
输入Prop name，单击Type后边的输入框：
单击选择“单元种类”，如shell63单元属于shell（板壳）类单元，则选择SHELL即可。
单击Card image后边的输入框：
通过单击选择你所需要的Card image（card image通过在单元的名称后加上字母“p”命名，如上图所示）。
选择方法：如需建立shell63单元的厚度信息，则选择“shell63p”。
通过单击
完成翻页（shell63p在第二页）。
选择card image后单击，弹出：
TK（1）、TK（2）、TK（3）…意为“厚度”，在TK（1）后输入SHELL63单元的板厚即可，其余的TK（…）可不输入，软件默认与TK（1）相同。
步④：打开1D或2D或3D菜单页：
单击：
输入单元名字（随意什么名字都行，自己认识即可），单击card image后的输入框：
单击选择单元类型，通过完成翻页。
如：单击后选择SHELL63。
如果对单元没有什么特殊功能需求，则直接单击完成单元类型的创建。
步⑤：完成①②③④后，需要完成的任务是将②③④中创建的各类（卡片）信息赋给①中创建的“网格几何框架”，从而完成“网格”的建。
单击“宏菜单”区域上方的“Utility”卡片“标记”，从而打开Utility卡：
单击“Model Info:”下方的“Component Manager”图标，弹出：
单击标题栏中的“Table”打开下拉菜单，单击Editable。
此时，Component Manager窗口标题栏下方将出现：
单击想要“赋值”的Component，此时选中的Component将以蓝色显色，如下图的第二个Component所示：
单击中的下三角符号打开下拉项目清单，如下图所示：
清单中有“单元类型ID号（ET Ref.No.）”、“属性（实常数）集ID号（Real Set No.）”、“材料集ID号（Mat Set No.）等等。
单击选择ET Ref.No.后，在第二个输入框内就会自动出现之前所创建的所有单元类型以供选择，如下图所示：
单击1-SHELL63后，单击Set按钮，弹出，单击Yes。
此时，便为所选Component成功赋予了单元类型。
为所选Component赋予材料及属性（实常数）的过程与此类似，所以在此不再赘述。
步⑥：创建载荷和边界条件
打开Analysis菜单页：
首先，确认软件默认的载荷/边界条件类型（以各种卡片的形式出现）。
单击Load Types：
在打开的页面（上图）中可以看到：集中力（force=）默认为FORCE卡，集中扭矩（moment=）默认为FORCE2卡，位移约束（constraint=）默认为D_CONDTRNT卡，均布力（pressure=）默认为PRESSURE卡。
默认卡可以通过单击输入栏的方式进行更改，但一般情况下不需更改，使用默认即可。
单击Return按钮推出Load Types子面板。
然后，如果要施加集中力则单击Analysis菜单页中的force子面板，弹出FORCE卡：
卡片中用来定义力的施加位置，
用来设置力的大小，用来设置力的方向。
（用来设置力的标记符号在图形区域的显示大小。
）设置完各种信息后，单击Create完成创建。
如果要施加位移边界条件，则在Analyis菜单页单击constraints子面板，弹出D_CONDTRNT 卡：
Dof意为“自由度”。
Dof1~Dof3分别表示节点的沿X、Y、Z轴方向平移自由度，Dof4~Dof6分别表示节点的绕X、Y、Z轴的旋转自由度。
Dof1~Dof6后边的输入框中的数值是自由度的大小，对于固定约束其值均为0。
