建筑制图基础实训作业答案
建筑制图基础实训答案.doc
建筑制图基础实训答案建筑制图与识图实训平时作业一简答题：（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线; ⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。
（2）标注尺寸时，绘制45。
短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针45°,长度宜为2〜3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者乂有何联系？答：①表达的形体的对象不同，断面图中画物体被剖开后的截面投影, 而剖面图除了画截面的投影，还要画出剖切后物体的剩余部分的投影；② 通常剖面图可采用多个剖切平面，而断面图一般只使用单一剖切平面；③ 引入剖面图的目的为了表达物体内部的形状和结构，而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。
1建筑制图与识图实训平时作业二简答题1、什么是钢筋混构图结构土？答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构叫做钢筋混凝土结构，为了把钢筋混凝土结构表达清楚，需要画出钢筋结构图，叫钢筋混凝土结构图。
2、简述钢筋混凝土结构中的各类钢筋的作用？答：①受力筋，结构中起主要受力作用；②箍筋，主要受…部分剪力，并固定受力筋的位置；③架立钢筋，用于固定钢筋的位置，将纵向受力筋与箍筋连成钢筋骨架；④分布钢筋，用于钢筋混凝土板内，将板承受的荷载传递给受力筋，并固定受力筋位置；⑤构造筋，由于构件的构造要求和施工安装需要而设置的钢筋。

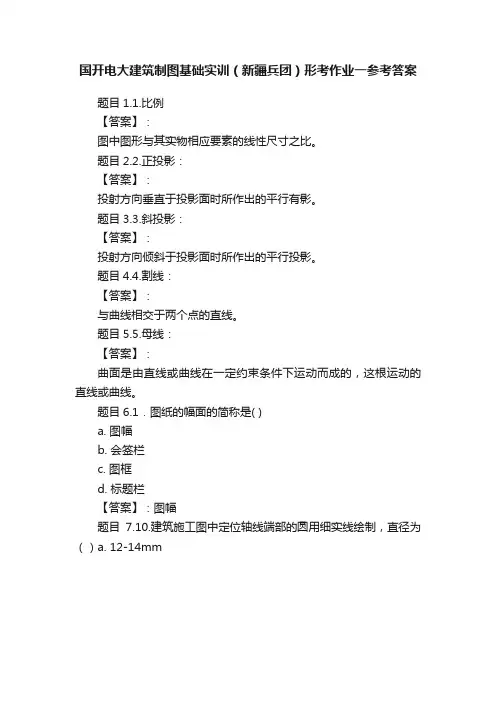

国开电大建筑制图基础实训（新疆兵团）形考作业一参考答案
国开电大建筑制图基础实训（新疆兵团）形考作业一参考答案
题目1.1.比例
【答案】：
图中图形与其实物相应要素的线性尺寸之比。
题目2.2.正投影：
【答案】：
投射方向垂直于投影面时所作出的平行有影。
题目3.3.斜投影：
【答案】：
投射方向倾斜于投影面时所作出的平行投影。
题目4.4.割线：
【答案】：
与曲线相交于两个点的直线。
题目5.5.母线：
【答案】：
曲面是由直线或曲线在一定约束条件下运动而成的，这根运动的直线或曲线。
题目6.1．图纸的幅面的简称是( )
a. 图幅
b. 会签栏
c. 图框
d. 标题栏
【答案】：图幅
题目7.10.建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）a. 12-14mm。
《建筑制图基础实训》试题及答案
欢迎共阅
广播电视大学2010—2011学年度第一学期期末考试
《建筑制图基础实训》试题
一、填空（每空2分，共30分）
1、组合体的尺寸包括定形尺寸、定位尺寸和总体尺寸。
2、断面图可分为移出断面，重合断面和中断断面。
3、建筑平面图中的三道尺寸指的是外包尺寸、轴线间尺寸和细部尺寸。
4、两等直径圆柱轴线正交相贯，其相贯线是椭圆。
5、空间点A 至侧投影面的距离用A //坐标表示。
6、投影面平行面可分为水平面、正平面、侧平面三类。
7、正等轴测图中三个坐标的夹角为120°。
二、选择题（每题5分，共35分）
1、已知点A （0，10，25）和点B （0，15，25），关于点A 和点B 的相对位置，哪一种判断是正确的？（?D ）
A 、点A 在点
B 前面 B 、点B 在点A 上方，且重影于V 面上
C 、点A 在点B 前方，且重影在OZ 轴上
D 、点B 在点A 前面
2、正垂面的W 投影（A ）。
A 、呈类似形 B 、积聚为一直线 C 、反映平面对W 面的倾角 D
3、两个回转体共轴时，其相贯线是（D ）。
A ．空间曲线
B ．椭圆
C ．直线
D ．圆
4
7三、1、过点M 作一条与平面ABC 平行的正平线。
（12分）
2。
国开电大建筑制图基础实训(新疆兵团)形考作业四参考答案
b. R
c. S
d. t
【答案】：t
题目8.2.“φ8@200”没能表达出这种钢筋的（）。
a.弯钩形状
b.间距
c.直径
d.级别
【答案】：弯钩形状
题目9.3．图纸上限定绘图区域的线框是指（）
a.图框
b.标题栏
c.图幅
d.会签栏
【答案】：图框
题目10.4.详图索引符号为圆圈内的3表示( )。
a.详图所在的图纸编号
对
错
【答案】：错
题目25.9.直线的V面投影垂直于属于平面的正平线的V面投影，则直线与平面垂直。( )
对
错
【答案】：对
b.被索引的图纸的编号
c.详图所在的定位轴线编号
d.详图的编号
【答案】：详图所在的图纸编号
题目11.5.主要用来确定新建房屋的位置、朝向以及周边环境关系的是（）
a.建筑立面图
b.总平面图
c.建筑平面图
d.功能分区图
【答案】：总平面图
题目12.6.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).
a.外墙和内墙
b.承重墙与非承重墙
c.纵墙与横墙
d.砖墙与钢筋混凝土墙
【答案】Байду номын сангаас外墙和内墙
题目13.7.不属于建筑平面图的是（）。
a.底层平面图
b.屋顶平面图
c.标准层平面图
d.基础平面图
【答案】：基础平面图
题目14.8.施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( )。
a. km
对
错
【答案】：对
题目18.2.施工图阅读总原则是，从大到小、从外到里、从整体到局部，有关图纸对照阅读，并注意阅读各类文字说明。（）
建筑制图基础实训小作业(3)参考答案
小作业三一、填空题1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水、勒脚、踢脚板等组成。
2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。
房屋施工图分为建筑施工图、结构施工图和设备施工图。
3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。
图中已注写出该房屋的各部分建筑名称有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廓、天沟、雨水管、勒脚、踢脚板等组成。
4、总平面图是表达新建房屋所在基地有关范围的总体布局。
它表示了新建房屋的位置、朝向以及周围环境（如原有建筑、交通道路）等。
5、建筑总平面图中标注的尺寸是以米（m）为单位，一般标注到小数点后两位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米（mm）为单位；标高都是以米（m）为单位。
6、建筑施工图除总平面图外，还有建筑各层平面图、建筑各立面图、建筑剖面图和详图。
7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门、窗、洞口处的水平剖视图。
它主要表示建筑物的平面形状、房间布置、内外交通联系及墙柱门窗等位置、尺寸材料和做法等情况。
一般来说，四层房屋应分别画出四层建筑平面图。
当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为标准层平面图。
8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示房屋水平方向总长。
即指从房屋水平方向总长到房屋水平方向总宽的总尺寸。
9、建筑立面图的图名可按以建筑墙面的特征命名，也可按以建筑各墙面的朝向命名，还可按以建筑两端定位轴线编号命名。
10、柱高是标注建筑物某一部位高度的一种尺寸形式。
它分为室内和室外地坪两种形式。
二、补图或填空1. 画出下列常用建筑材料图例(抄绘教材《土木工程制图》35页表3-3、163页表7-1相应图例) （1）自然土壤（2）夯实土壤（3）钢筋混凝土（4）天然石材（5）空心砖（6）多孔材料（7）普通砖（8）防水材料2. 写出下列建筑材料的名称(参考教材《土木工程制图》35页表3-3相应图例)（1）（）（2）（）（3）（）（4）（）3. 画出下列常用建筑图例(参考教材《土木工程制图》76页表5-2相应图例)（1）单扇平开门（2）双扇弹簧门（3）高窗（4）平开窗（5）墙上预留洞（6）墙上预留槽（7）顶层楼梯平面图（8）二层楼梯平面图三、解释下列符号的意义（1表示第4号详图索引在本张图纸上4 24一5 2（2） 表示第4号详图 索引 在第2号图纸上（3） 剖视从下向上（或从前向后）投影 剖视 索引（4） 表示第5号详图 详图标志 在第2号图纸上四、根据给定的平面图，完成下述问题：(尺寸数字请同学们自已标注上)1、填写平面图中的轴线编号；2、标注尺寸；3、标注室内标高（地面标高为零）E ED ±0.000 CB B－0.020 A五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整①② ③(尺寸数字请同学们自己标注上)上下20。
国开作业建筑制图基础实训-形考任务二78参考（含答案）
题目：1.标高投影：答案：在形体发水平投影上，以数字标注出各处的高度来表示形体形状个一种图。
题目：2.刻度：答案：在直线的标高投影上标出整数标高的点。
题目：3.直线的坡度i：答案：直线坡度(i)等于直线两端水平距离与高差之比。
题目：4.房屋净高：答案：房间的净空高度，即地面至顶棚下皮的高度，等于层高减去楼地面厚度，楼板厚度和顶棚高度。
题目：5.基础埋置深度：答案：由建筑物室外设计地面到基础底面的距离。
题目：（）的作用是把门窗洞口上方的荷载传递给两侧的墙体。
选项A：勒脚选项B：窗台选项C：圈梁选项D：过梁答案：过梁题目：10.建筑施工图中索引符号的圆的直径为（）选项A：8mm选项B：14mm选项C：12mm选项D：10mm答案：10mm题目：2. 梁编号KL5（3A）表示（）。
选项A：框架梁KL5共有3跨，其中一端有悬挑。
选项B：框架梁KL5共有4跨，其中一端有悬挑。
选项C：框架梁KL5共有4跨，其中两端有悬挑。
选项D：框架梁KL5共有5跨，其中两端有悬挑。
答案：框架梁KL5共有3跨，其中一端有悬挑。
题目：3. 下列拉丁字母中，可以用做定位轴线编号的是（）。
选项A：L选项B：Z选项C：O选项D：I答案：L题目：4. 对于风向频率玫瑰图说法错误的是（）。
选项A：虚线表示夏季风向频率选项B：图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上选项C：它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制选项D：实线表示全年风向频率答案：它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制题目：5. 基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( )反映出来。
建筑制图基础作业答案2
解析
1
一、求下列平面立体的第三面投影及其表面上各已知点的三面投影。 (1)求六棱柱表面A点、B点的三投影。
2
(2) 求四棱台表面1点、2点和3点的三投影。
2′
2″
3′
(3″)
1″
空间分析：
1
3
二、求下列曲面立体的第三投影及其表面上各已知点和直线 的三面投影。(1)答案：
4
(2)答案： 3′
6′ (7′)
4′(5′)
5 7 3
1 2 6 4
3″ 7″ 5″
1″ 2″
6″
作图步骤：
1. 求作特殊点；
2. 求作一般点；
3. 连线完成投影。
4. 分清粗细实线（包 括单点长画线和虚 线）．
4″
13
答案：
14
(3) 空间分析：
15
答案：
16
五、已知四坡屋面的倾角α=30°及檐口线的H投影，求屋面交线的 H投影和屋面的V投影。
2″
2′(4′)
4″
4
3 1
2
21
九、根据形体的两面投影，补绘第三投影。 (1)(用线面分析法补视图：先补水平面)
22
(2)补俯视图先补体表面的水平面
23
答案：
24
(3)补左侧立面图先补体表面的侧平面
25
(4)补左侧立面图先补体表面的侧平面。
26
十、在三视2×图φ上15标注尺寸（尺寸在视图R3上1 量，取整数）。
作图步骤：
1.求特殊点；
2. 求一般点；
3″
3.连接双曲线。
1′
2′
1 ″(2″)
3
5
建筑制图基础作业含参考答案
建筑制图基础作业 1 参照答案一、依照立体图中各点的空间地址，画出它们的投影图。
二、已知A、 B、C 三点的两面投影，试求出第三投影，并作出立体图。
三、已知点 B 在点 A 左方 25mm ，下方 10mm ，前方 18mm ，求出 B 点的三面投影，并完成 A 点的第三投影。
四、画出直线的第三面投影，判断各直线对投影面的相对地址，并标出各特别地址直线
对投影面倾角的真实大小。
五、画出平面的第三投影，判断各平面对投影面的相对地址，并标出各特出地址平面对投影面倾角的真实大小。
(1) 三角形是面
(2) 三角形是面
六、在三角形ABC 内取一点D，使其距H 面 12mm ，距V 面 20mm 。
七、在三角形ABC 内作一距V 面 15mm的正平线。
八、完成五边形的正面投影( 已知AB 为侧平线)。
九、在AB 线段上取一点C，使得AC∶CB= 2∶3。
十、已知 C 点在AB 线段上，求 C 点的水平投影 ( 用两种方法 )。
合用文档十一、已知M、 N 两点在ABC 平面上，补求它们的第二投影。
十二、已知AB、CD 两直线订交于K 点，求AB 直线的正面投影。
十三、已知AB 线段的正面投影和对V 面的倾角β=30°，补全其水平投影。
十四、求点 A 到直线CD 的垂直距离。
十五、求直线AB 与 P 面的交点，并鉴识直线AB的可见性。
十六、求直线MN 与 ABC 平面的交点，并判别直线MN的可见性。
建筑制图基础实训小作业1参考答案.docx
建筑制图与识图实训小作业一学号姓名得分教师签字1．写出图中指出的图线的名称，以及当b=0.7 时的线宽。
②①⑤细实线0.25b④波浪线0.25b③中实线0.5b④ ⑤②粗实线b①折断线0.25b③序号图线名称线宽2．注出窗立面图的比例。
3．根据所给的比例，注出外墙板长和高的实际尺寸。
15003815000窗立面图1:50外墙板立面图1：604．作出下列形体的剖面图与断面图。
（1）补全 1—1 剖视图中的漏线。
（1）作 1— 1 剖面图。
111－ 1 剖面图（ 2）作形体的半剖视图。
（3）补绘 1— 1 剖视图。
21122— 2剖面图1 － 1 剖面图（4）补绘 2— 2 剖视图（雨篷的材料为钢筋混凝土）。
21122 — 2 剖面1 — 1 剖面（5）补绘 1— 1 阶梯剖视图。
1 1 剖面图2---2 剖面图2112（ 6）补绘 1— 1、 2— 2、 3— 3 断面图。
3213121— 1 断面图2— 2 断面图3— 3 断面图━━━━━━━━━━━━━━━（7）补画 1— 1 阶梯剖面图。
1－ 1 剖面图5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有 6 种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针 45°，长度宜为 2～ 3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
建筑制图基础实训试题(卷)和答案解析
(3)箍筋。箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。
(4)分布筋。分布筋用于单向板、剪力墙中。单向板中的分布筋与受力筋垂直。其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。
（二）
简答题
1、什么是钢筋混构图结构图？
答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构物，叫做钢筋混凝土结构。
2、简述钢筋混凝土结构中的各类钢筋的作用？
答：配置在钢筋混凝土结构构件中的钢筋，一般按其作用可分为以下几种：
(1)受力钢筋。指承受构件内拉、压应力的钢筋。其配置根据受力通过计算确定，且应满足构造要求。
结构施工图(简称结施图)主要表示建筑物承重结构的结构类型、结构布置、构件种类、数量、大小及做法。
建筑施工图内容：一般包括建筑施工图设计说明、总平面图、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等图纸。
建筑结构施工图内容：一般有基础图、上部结构的布置图和结构详图等。钢筋混凝土构件的布置图和结构详图。
5、楼层结构平面图中各承重构件的表达方法：习惯上定位轴线线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条对角线来表示楼板的布置范围，并沿对角线方向注出预制板的数量、代号和编号。
二、简答题
1、简述建筑施工图和结构施工图的主要区别。
答：区别如下：建筑施工图(简称建施图)主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。
建筑制图基础实训考试题及答案
建筑制图基础实训考试题及答案一、根据所给投影图，完成下面的选择题。
(每题5分，共计15分)
1．在图1中，与投影面W平行的直线(即侧平线)是( )。
A．A月B．AC
C．AD D．月C
2．在图1中，与三个投影面都倾斜的直线(即一般位置直线)是( )。
A．A月B．AC
C．AD D．BC
3．在图2中，与投影面W垂直的平面(即侧垂面)是( )。
A．△ABC B．△CDE
C. △ACE D．△AEF
二、补全投影图中所缺图线。
(每题10分，共计20分)
1．
2．
三、根据下面各题的要求，完成作图。
(每题15分，共计45分)
1．过A点作长度为30mm，o＝45‘的正平线AB，已知月点在A点的右上方。
2．已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。
3．求作三棱锥被截切后的水平投影与侧面投影。
四、求截切后圆柱体的侧面投影。
(20分)
参考答案
一、(本题共15分。
每选对一题给5分，选错不给分，也不扣分)
答案略
二、(本题共20分。
每小题10分)
l．每补对一条线给1分。
2．每补对一条线给2分。
三、(本题共45分)
1．求出正面投影8分，水平投影7分。
2，求出水平投影8分，求出正面投影7分。
3．求出水平投影8分，求出侧面投影7分
四、(15分)
求截切后圆柱体的侧面投影。
建筑制图基础实训作业答案
建筑制图基础实训作业答案制图基本规定和图样画法1．考核知识点：图线规定、⽐例；识别和绘制建筑材料图例；绘剖视和断⾯图。
2．常见错误：部视图和断⾯图的区别。
3．提⽰答案和解题思路、⽅法：这⼀次有⾊字为作答。
有图，打开⽂件时，请稍候。
1、写出图中指出的图线的名称，以及当b=时的线宽。
（5分）2、注出窗⽴⾯图的⽐例。
（3分）3、根据所给的⽐例，注出外墙板长和⾼的实际尺⼨。
（3分）4、作出下列建筑形体的剖⾯图与断⾯图。
（共64分）(1) （10分）空间分析：答案：作图解该题时，⾸先要明确以下三点：(1)剖切是假想的，⽬的是为了清楚地表达物体内部形状。
故除了剖⾯图或断⾯图外，其他视图仍按未剖切前的整个物体画出。
同⼀物体若需要⼏个剖⾯图或断⾯图来表⽰，可进⾏⼏次部切，且互不影响；在每⼀次剖切前，都应按整个物体进⾏考虑。
(2)为使图样层次，分明，在剖切⾯与物体接触的部分(即断⾯)要画出相应的材料图例，在没有说明是什么材料时，⼀般⼀律画成与⽔平⽅向成45°斜线的细实线，且应间隔均匀，疏密适度。
(3)注意剖⾯图与断⾯图的区别。
断⾯图只画了剖切⾯接触的断⾯形状，编号1写在剖切位置线下侧，表⽰它的投射⽅向。
1—1剖⾯图除画出断⾯的图形外，还画出了沿投射⽅向看到的部分，投射⽅向直接由投射⽅向线⽰出。
剖⾯图和断⾯图的名称⽤相应的编号代替注写在相应的图样下⽅，如图中图名的标注。
(2)作形体的半剖⾯图（5分）答案：(3)补绘1－1剖⾯图。
（10分）(4)补绘2－2剖⾯图（⾬篷的材料为钢筋混凝⼟）。
（10分）答案：（5）补绘2-2剖⾯图。
（10分）答案：（6）补绘1—1、2—2、3—3断⾯图。
（9分）答案：（7）补画1—1阶梯剖⾯图。
（10分）5、简答题（每⼩题5分，共25分）（1）⼟⽊⼯程制图中的图线有⼏种？其⽤途有何不同？(见建筑制图实训教材第17页)（2）标注尺⼨时，绘制45°短线的起⽌符号应注意哪些问题？(见建筑制图基础教材第11～12页) （3）图名有何作⽤？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165页)（4）剖⾯图与断⾯图的主要区别是什么？两者⼜有何联系？①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在？常⽤的简化画法有⼏种？其使⽤条件是什么？(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评 (2)重庆电⼤远程教育导学中⼼理⼯导学部胡敬佩建筑结构施⼯图1．考核知识点：钢筋的表⽰法；钢筋混凝⼟结构图的画法；钢筋断⾯图及钢筋详图的画法。
建筑制图基础实训作业简答题
作业一、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：通常用的有粗、中、细。
被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。
（3）图名有何作用？在注写图名时要注意哪些规定？答：（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：剖面图与断面图的区别共有三点：（1）：所表达形体的对象不同：断面图中只画物体被剖开后的截面投影；而剖面图除了要画出截面的投影，还要画出剖切后物体的剩余部分的投影。
（2）：通常，剖面图可采用多个剖切平面；而断面图一般只使用单一剖切平面。
（3）：引入剖面图的目的是为了表达物体的内部形状和结构；而画断面图的目的则常用来表达物体中某一局部的断面形状。
作业二、简答题1、什么是钢筋混构图结构图？答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构物，叫做钢筋混凝土结构。
2、简述钢筋混凝土结构中的各类钢筋的作用？答：配置在钢筋混凝土结构构件中的钢筋，一般按其作用可分为以下几种：(1)受力钢筋。
指承受构件内拉、压应力的钢筋。
其配置根据受力通过计算确定，且应满足构造要求。
(2)架立筋。
架立筋一般设置在梁的受压区，与纵向受力钢筋平行，用于固定梁内钢筋的位置，并与受力筋形成钢筋骨架。
架立筋是按构造配置的。
(3)箍筋。
箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。
(4)分布筋。
分布筋用于单向板、剪力墙中。
单向板中的分布筋与受力筋垂直。
其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。
在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。
(5)构造筋。
指因构造要求及施工安装需要而配置的钢筋。
如腰筋、吊筋、拉接筋等3、钢筋端部的弯钩常用哪几种形式？答：为了增强钢筋与混凝土的黏结力，表面光圆的钢筋两端需要做弯钩。
国开电大建筑制图基础实训(新疆兵团)形考作业三参考答案
【答案】：
度量性、相仿性、集聚性、平行性、定比性。
题目2.2.截平面：
【答案】：
假想用来截割形体的平面。
题目3.3.层高：
【答案】：
层间高度，底面至楼面或楼面至楼面的高度。
题目4.4.刚性角：
【答案】：
上部荷载通过基础的传递压力沿一定的角度扩散的，这个传力的角度称布角，又称刚性角或扩散角。
题目5.5.泛水：
【答案】：
伸出屋面的构件，防止垂直面与屋面交接处产生渗漏，将屋面的防水层继续延伸向上翻起的防水处理。
题目6.1.房屋结构中框架代号为（）
a. KJ
b. ZJ
c. CJ
d. GJ
【答案】：KJ
题目7.10.建筑平面图中的中心线、对称一般应用（）
a.吸双点画线
b.细虚线
c.细实线
d.细单点长画线
a.梁
b.板
c.墙
d.柱
【答案】：梁
题目12.6.在施工图中,C代表( ).
a.门
b.梁
c.窗
d.柱
【答”是表示( ).
a.基础梁
b.连系梁
c.圈梁
d.过梁
【答案】：过梁
题目14.8.在钢筋混凝土构件代号中,“JL”是表示( ).
a.连系梁
b.圈梁
对
错
【答案】：错
题目18.2.拉丁字母I、O、Z可以用做轴线编号。（）
对
错
【答案】：错
题目19.3.建筑平面图外部尺寸有三道：总尺寸、轴线尺寸和细部尺寸。（）
对
错
【答案】：对
题目20.4.图样上的尺寸单位，除标高及总平面图以米为单位外，其它均以毫米为单位。（）
建筑制图基础实训小作业(2)参考答案
建筑制图基础实训学号姓名小作业二得分教师签字一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。
2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。
3、钢筋混凝土是由钢筋和混凝土两种材料组成的一种复合材料。
钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。
4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝框架结构。
5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和其他构造筋。
6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。
梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10~15mm，且不应小于受力筋的直径。
7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括立面图、断面图、钢筋详图以及钢筋表。
8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：4表示钢筋4根；Ф表示I级钢筋；6表示钢筋直径为6mm；@表示相等中心距；150表示相邻钢筋轴线之间的中心距为150mm。
9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是弯钩向下或向右，底110、在钢筋混凝土结构图中，钢筋的断面图例是黑圆点·，无弯钩钢筋的端部图例是或，无弯钩钢筋的搭接图例是。
二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面③2φ101φ16②φ8@100⑤1φ8④φ8@200⑥2φ14①2φ10③φ8@200⑤φ8@200⑥1φ8④①2φ14⑦2φ81φ16②提醒：1-1及2-2断面图中钢筋标注应在两侧标注，因版面问题我这里做的答案标在一侧，同学完成题目时，务必参考课本《土木工程制图》P52页，标注在两侧。
国家开放大学建筑制图基础形考作业答案
国家开放大学建筑制图基础形考作业答案一、单选题1、下列哪个选项不属于正投影图的基本特性？（）A.真实性B.积聚性C.平行性D.相似性答案：D2、在三面投影体系中，V面投影是水平投影的（）A.对称平面B.垂直平面C.平行平面D.投影面垂直面答案：C3、在三面投影体系中，V面投影反映空间几何元素在（）方位的投影。
A.水平面B.侧平面C.正平面D.任意平面答案：C4、在三面投影体系中，H面投影反映空间几何元素在（）方位的投影。
A.正平面B.侧平面C.水平面D.任意平面答案：A5、在三面投影体系中，W面投影反映空间几何元素在（）方位的投影。
A.正平面B.侧平面C.水平面和正平面D任意平面答案：B6、在三面投影体系中，空间几何元素在三个投影面上的投影能反映出它们的（）。
A.形状和大小B.形状C.大小D.位置关系答案：A7、下列哪个选项不属于三面投影体系中的三个投影面？（）A.V面B.H面C.W面D.X轴Y轴Z轴答案：D8、下列哪个选项不属于点的坐标？（）A.x坐标B.y坐标C.z坐标D.y坐标或z坐标答案：D9、下列哪个选项不属于线的坐标？（）A.x坐标B.y坐标C.z坐标D.线段长度答案：D10、下列哪个选项不属于面的坐标？（）A.x坐标B.y坐标C.z坐标D.面的形状和大小答案：D二、判断题1、点是空间中最简单的几何元素，是组成线、面的基本单元。
（）正确错误2、点的投影一定是点的连线与投影轴的交点。
（）正确错误3、点的直角坐标与点的投影在形状和大小上完全一致。
（）正确错误4、空间两直线平行，则它们的投影一定平行且反映实长。
（）正确错误5、空间两直线相交，则它们的投影一定相交于一点。
（）正确错误6、两直线的V面投影重合，则它们一定平行于H面。
（）正确错误7、两直线的H面投影重合，则它们一定平行于W面。
（）正确错误8、两直线或平行或相交，则它们的投影一定平行。
（）正确错误9、平面的直角坐标与平面的投影在形状和大小上完全一致。
建筑制图基础作业含参考答案
建筑制图基础作业 1 参考答案、根据立体图中各点的空间位置，画出它们的投影图。
、已知A、B、C 三点的两面投影，试求出第三投影，并作出立体图。
三、已知点B 在点A 左方25mm ，下方10mm ，前方18mm ，求出B 点的三面投影，并完成A 点的第三投影。
四、画出直线的第三面投影，判断各直线对投影面的相对位置，并标出各特殊位置直线对投影面倾角的真实大小。
(3) EF是疋平线线(见教材第43页表3・2)五、画出平面的第三投影，判断各平面对投影面的相对位置，并标出各特出位置平面对投影面倾角的真实大小。
(1) 三角形是_______ 面__(2) 三角形是_______ 面__实用文档(1)三角形是—正半—面α=90oβ =O oγ=90心投影图上不反 映空间平面与投越 面夹角的真实大小 O 但可作最大斜度 线的方法求解(K β 、丫角的真实人小。
Z(2)三角形是一般位用平面实用文档(3)四边形是正眶P-900Xa(4)平面侧垂面六、在三角形ABC 内取一点D，使其距H 面12mm ，距V 面20mm 。
七、在三角形ABC 内作一距V 面15mm 的正平线。
八、完成五边形的正面投影（已知AB 为侧平线）。
十、已知C 点在AB 线段上，求C 点的水平投影（用两种方法）。
实用文档一、已知M、N 两点在ABC 平面上，补求它们的第二投影。
十二、已知AB、CD 两直线相交于K 点，求AB 直线的正面投影。
十三、已知 AB 线段的正面投影和对 V 面的 倾角 β=30°，补全其水平投影。
十四、求点 A 到直线 CD 的垂直距离。
五、求直线AB 与P 面的交点，并判别直线AB 的可见性。
六、求直线MN 与ABC 平面的交点，并判别直线MN 的可见性。
国开电大建筑制图基础实训(新疆兵团)形考作业一参考答案
错
【答案】：对
对
错
【答案】：错
题目19.3.总平面图是画在有等交线或坐标方格网的地形图上。（）
对
错
【答案】：对
题目20.4.建筑立面图是平行于建筑物各方向外表立面的正投影图。（）
对
错
【答案】：对
题目21.5.常用构件的代号“GL”表示基础梁。（）
对
错
【答案】：错
题目22.6.结构施工图中的构造柱的代号是“GJ”。（）
a. 4种
b. 2种
c. 1种
d. 3种
【答案】：2种
题目9.3．图样及说明中的汉字宜采用（）
a.长仿宋体
b.黑体
c.隶书
d.楷体
【答案】：长仿宋体
题目10.4.平、立剖面图常用的比例为（）
a. 1：100
b. 1：500
c. 1：20
d. 1：1000
【答案】：1：1000
题目11.5.建筑立面图中，房屋外墙轮廓线采用的线型是（）
题目14.8.关于丁字尺的用法，正确的是（）
a.用尺身的下边画水平线
b.用丁字尺的工作边画铅垂线
c.用尺身的上边画水平线
d.用丁字尺的工作边画任意斜线
【答案】：用尺身的上边画水平线
题目15.9.《房屋建筑制图统一标准》中规定A1图纸尺寸b×L是（）
a. 594mm×841mm
b. 210mm×297mm
a.细实线
b.中粗实线
c.粗实线
d.粗虚线
【答案】：粗实线
题目12.6.图样上的尺寸数字为物体的（）与所采用的比例无关。
a.实际大小
b.按比例扩大后的尺寸
c.按比例缩小后的尺寸
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制图基本规定和图样画法1．考核知识点：图线规定、比例；识别和绘制建筑材料图例；绘剖视和断面图。
2．常见错误：部视图和断面图的区别。
3．提示答案和解题思路、方法：这一次有色字为作答。
有图，打开文件时，请稍候。
1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
（5分）2、注出窗立面图的比例。
（3分）3、根据所给的比例，注出外墙板长和高的实际尺寸。
（3分）4、作出下列建筑形体的剖面图与断面图。
（共64分） (1) （10分）空间分析：答案：作图解该题时，首先要明确以下三点：(1)剖切是假想的，目的是为了清楚地表达物体内部形状。
故除了剖面图或断面图外，其他视图仍按未剖切前的整个物体画出。
同一物体若需要几个剖面图或断面图来表示，可进行几次部切，且互不影响；在每一次剖切前，都应按整个物体进行考虑。
(2)为使图样层次，分明，在剖切面与物体接触的部分(即断面)要画出相应的材料图例，在没有说明是什么材料时，一般一律画成与水平方向成45°斜线的细实线，且应间隔均匀，疏密适度。
(3)注意剖面图与断面图的区别。
断面图只画了剖切面接触的断面形状，编号1写在剖切位置线下侧，表示它的投射方向。
1—1剖面图除画出断面的图形外，还画出了沿投射方向看到的部分，投射方向直接由投射方向线示出。
剖面图和断面图的名称用相应的编号代替注写在相应的图样下方，如图中图名的标注。
(2)作形体的半剖面图（5分）答案：(3)补绘1－1剖面图。
（10分）(4)补绘2－2剖面图（雨篷的材料为钢筋混凝土）。
（10分）答案：（5）补绘2-2剖面图。
（10分）答案：（6）补绘1—1、2—2、3—3断面图。
（9分）答案：（7）补画1—1阶梯剖面图。
（10分）5、简答题（每小题5分，共25分）（1）土木工程制图中的图线有几种？其用途有何不同？(见建筑制图实训教材第17页)（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？(见建筑制图基础教材第11～12页)（3）图名有何作用？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165页)（4）剖面图与断面图的主要区别是什么？两者又有何联系？①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评 (2)重庆电大远程教育导学中心理工导学部胡敬佩建筑结构施工图1．考核知识点：钢筋的表示法；钢筋混凝土结构图的画法；钢筋断面图及钢筋详图的画法。
2．常见错误：钢筋图的画法。
3．提示答案和解题思路、方法：这一次蓝色字为作答。
有图，打开文件时，请稍候。
一、填空题（每小题1分，共30分）1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。
2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。
3、钢筋混凝土是由钢筋和混凝土两种材料组成的一种复合材料。
钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。
4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。
5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。
6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。
梁、柱的保护层最小厚度为25毫米，板和墙的保护层厚度为10～15毫米，且不应小于受力筋的直径。
7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括立面图、断面图、钢筋详图以及钢筋表。
8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：4表示钢筋的根数；Ф表示一级钢筋；6表示钢筋直径为6mm ；@表示相等中心距；150表示相邻钢筋中心距为150mm 。
9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是向下、向右，底层钢筋的画法是向上、向左。
10、在钢筋混凝土结构图中，钢筋的断面图例是，无弯钩钢筋的端部图例是或，无弯钩钢筋的搭接图例是。
（请见建筑制图实训教材第75页表4-3）二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面。
（每一断面图10分，共20分）注：图中用不同颜色区分不同钢筋：答案：三、补全梁的断面2-2、3-3，画全成型钢筋图（尺寸不注）并填写钢筋表。
（每一断面图8分×2=16分；填写钢筋表18分；共34分。
）答案：钢筋表 1、什么是钢筋混凝土结构？答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构物，叫做钢筋混凝土结构。
2、简述钢筋混凝土结构中的各类钢筋的作用？(请见建筑制图实训教材P72～73)答题思路：见图。
编号 ① ②③ ④ ⑤ ⑥ 钢筋级别 二级钢筋 二级钢筋 二级钢筋 二级钢筋一级钢筋 一级钢筋 直径20 18 12 18 8 8 根数（或间距）2 2 23 每隔150mm 一根 每隔200mm 一根答：配置在钢筋混凝土结构构件中的钢筋，一般按其作用可分为以下几种：(1)受力钢筋。
指承受构件内拉、压应力的钢筋。
其配置根据受力通过计算确定，且应满足构造要求。
(2)架立筋。
架立筋一般设置在梁的受压区，与纵向受力钢筋平行，用于固定梁内钢筋的位置，并与受力筋形成钢筋骨架。
架立筋是按构造配置的。
(3)箍筋。
箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。
(4)分布筋。
分布筋用于单向板、剪力墙中。
单向板中的分布筋与受力筋垂直。
其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。
在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。
(5)构造筋。
指因构造要求及施工安装需要而配置的钢筋。
如腰筋、吊筋、拉接筋等。
3、钢筋端部的弯钩常用哪几种形式？答题思路：见图。
答：为了增强钢筋与混凝土的黏结力，表面光圆的钢筋两端需要做弯钩。
弯钩的形式如图4-2所示。
有带直弯钩的钢筋端部；带半圆弯钩的钢筋端部；箍筋的端部弯钩等。
4、什么是钢筋明细表？(请见建筑制图实训教材P80)答：为了便于编制施工预算，统计用料，在配筋图中还应列出钢筋表。
表内应注明构件代号，构件数量，钢筋编号，钢筋简图、直径、长度、数量、总数量、总长和质量等，见钢筋表。
对于比较简单的构件，可不画钢筋详图，只列钢筋表即可。
5、什么是钢筋详图？(请见建筑制图实训教材P78)答：钢筋详图是按规定的图例画出的一种示意图。
它主要表示钢筋的形状，以便钢筋下料和加工成型。
同一编号的钢筋只画一根，并注出钢筋的编号、数量(或间距)、等级、直径及各段的长度和总尺寸。
在钢筋混凝土构件配筋图中，为了区分钢筋的等级、形状和大小，应将钢筋予以编号。
凡钢筋的等级、直径、长度、形状均相同时，可采用同一编号。
编号是用阿拉伯数字注写在直径为6mm的细实线圆圈内，并用引出线指到对应的钢筋部位。
同时在引出线的水平线段上注出钢筋标注内容。
6、什么是钢屋架结构详图？主要内容有哪些？答：钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况详图，主要内容包括屋架简图、屋架详图(包括结点图)、杆件详图、连接板详图、预埋详图以及钢材用量表等。
7、什么是型钢？答：钢结构的钢材是由轧钢厂按标准规格(型号)轧制而成，通称型钢。
常用型钢的类别有：等边角钢、不等边角钢、工字钢、槽钢、和钢板等。
钢结构在我国目前主要用于桥梁、大跨度建筑和高层建筑等，是通过用铆钉、螺栓和焊接的施工方法，把各种型钢(角钢、工字钢、槽钢和钢板等)组合连接起来的结构物。
8、焊缝代号主要由哪几部分组成？答：焊缝代号主要由图形符号、辅助符号和引出线等部分组成，如图4-10所示。
图形符号表示焊缝截面的基本型式，辅助符号表示焊缝的辅助要求，引出线则表示焊缝的位置。
在钢结构施工中，常用焊接方法把型钢连接起来。
由于设计时对连接有不同的要求，产生的焊缝型式也不同。
在焊接的钢结构图纸上，必须把焊缝的位置、型式和尺寸标注清楚。
焊缝要按国标规定，采用焊缝代号标注。
9、焊缝的图形符号表示什么？答：焊缝的图形符号表示焊缝形式和焊接工艺等内容。
《建筑制图实训》课程作业讲评 (3)重庆电大远程教育导学中心理工导学部胡敬佩建筑施工图1．考核知识点：建筑材料图例画法；识读建筑平面图。
2．常见错误：楼梯图画法。
3．提示答案和解题思路、方法：这一次蓝色字为作答。
有图，打开文件时，请稍候。
一、填空题（每空1分，共27分）1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成。
2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。
房屋施工图分为建筑施工图、结构施工图和设备施工图。
3、在借用教材中图2-1和图2-2是厂房和民用建筑的剖切轴测图。
图中已注写出该房屋的各部分建筑名称有（请见建筑制图实训教材第11至12页）。
4、总平面图是表达新建房屋所在基地有关范围的总体布置。
它表示了新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与排原有环境的关系和邻界情况等。
5、建筑总平面图中标注的尺寸是以米（M）为单位，一般标注到小数点后两位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米（mm）为单位；标高都是以米( M) 为单位。
6、建筑施工图除总平面图外，还有 1)建筑各层平面图(底层、中间各层或标准层、顶层及屋顶等平面图)；2)建筑各立面图；3)建筑剖面图(纵、横剖等)；4）详图，主要包括屋顶详图、楼梯详图、卫生间详图及一切非标准设计或构件的详图、和建施图首页，内含工程名称、设计说明、图纸目录、经济技术指标、门窗统计表以及本套建施图所选用标准图集名称列表等。
7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门窗洞口处的水平剖视图。
它主要表示建筑物的房屋建筑的平面形状，房间布置，内外交通联系，以及墙、柱、门窗等构配件的位置、尺寸、材料和做法等情况。
一般来说，四层房屋应分别画出底层、二层、三层、四层和屋顶建筑平面图。
当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为中间层平面图。
8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示细部尺寸。
