第1部分 车站分类及各种类型的车场
铁路车站的分类和作用
车站的作用与分类我国的铁路车站数以千计，而且每年都在变化之中。
当新线开通时，会增加若干车站；当旧线改造后，也可能减少若干车站。
车站是办理客货运输的基地，旅客上下车和货物的装卸车以及相关的作业都是在车站进行的。
它是铁路与旅客、货主间的纽带，铁路运输与国民经济的发展、市场的需求的关系如何，车站是最好的观察窗口。
另外，车站也是铁路运输的基层生产单位。
在车站里，除了办理客货运输各项作业还要办理与列车运行有关的各项作业。
例如列车的接发、会让、越行；车列的解体、编组；机车的换挂、整备；车辆的检查、修理等。
车站有多种分类法，如果按照车站所担负的任务量，以及它在国家政治、经济方面的地位来划分，车站可分为特等站、一等站、二等站、三等站、四等站、五等站共六个等级。
显而易见，像北京站、上海站、郑州站等一定是特等站。
如果按车站技术作业的不同来划分，可分为编组站、区段站和中间站。
编组站和区段站又统称为技术站。
如果按业务性质来划分，可分为客运站、货运站和客货运站。
中间站中间站是为沿线城乡人民及工农业生产服务，提高铁路区段通过能力，保证行车安全而设的车站。
一般设在技术站之间区段内（或在支线上），它主要办理列车的到发、会让和越行，以及客货运业务。
有些中间站还进行机车给水。
中间站设备规模虽然较小，但是数量很多，它遍布全国铁路沿线中、小城镇和农村，在发展地方工农业生产，沟通城乡物资交流中起着很重要的作用。
中间站的设置位置，既要符合线路通过能力的要求，又要适当满足地方工农业生产发展的需要，并应考虑地形、地质等自然条件。
区段站区段站多设在中等城市和铁路网上牵引区段（机车交路）的起点或终点，是指解体与编组区段和沿零摘挂列车的车站，它是根据机车牵引区段的长度和路网的布局和规划设置的。
铁路车站站场的划分

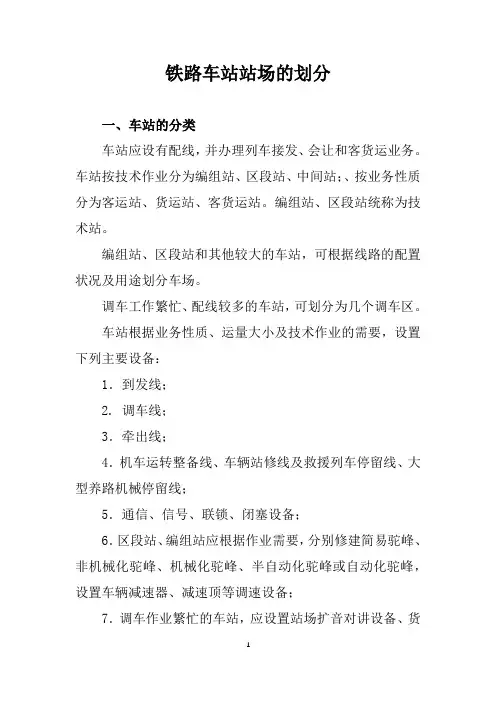

铁路车站站场的划分一、车站的分类车站应设有配线，并办理列车接发、会让和客货运业务。
车站按技术作业分为编组站、区段站、中间站；、按业务性质分为客运站、货运站、客货运站。
编组站、区段站统称为技术站。
编组站、区段站和其他较大的车站，可根据线路的配置状况及用途划分车场。
调车工作繁忙、配线较多的车站，可划分为几个调车区。
车站根据业务性质、运量大小及技术作业的需要，设置下列主要设备：1．到发线；2. 调车线；3．牵出线；4．机车运转整备线、车辆站修线及救援列车停留线、大型养路机械停留线；5．通信、信号、联锁、闭塞设备；6．区段站、编组站应根据作业需要，分别修建简易驼峰、非机械化驼峰、机械化驼峰、半自动化驼峰或自动化驼峰，设置车辆减速器、减速顶等调速设备；7．调车作业繁忙的车站，应设置站场扩音对讲设备、货运票据和调车作业通知单传递(输)装置，车场内两线路间应用砂石填平(不得高于道床)，并设有排水和高架照明设备，车场问应有通道；8．办理货物线装卸作业的车站，应有货物装卸线。
并根据需要设置高架货物线、换装线、加冰线、轨道衡线、货车洗刷线、油罐列车整备线、机械冷藏车加油线及特殊危险货物车辆停留线；9．机务段或折返段所在地车站，应设有机车出入段专用的机车走行线和机待线；10．根据接发列车、调车作业的需要设置隔开设备等安全设施；11．无线调车设备；12．列车预确报、现在车管理等信息系统设备；13．编组站、区段站应设置列车尾部安全防护装置(以下简称列尾装置)主机的维修、检测设备。
二、站场的划分及分工与编组站的站型(一)站场的划分及分工技术站的线路较多，根据线路配置及用途，按线束划分车场。
车场一般分为：1．到达场——办理到达解体列车作业的车场。
2．出发场——办理自编出发列车作业的车场。
3．到发场——办理列车到达与出发作业的车场(有的站还分货物列车到发场与旅客列车到发场)。
4．直通场——办理无调车作业的中转列车的车场，有的与出发场、到发场合用。
