调光灯电路
调光灯电路工作原理
调光灯电路工作原理
调光灯电路工作原理:
在调光灯电路中，使用的是可调节电阻来控制灯的亮度。
当电路中启动电流时，电流通过电阻，将灯泡中的电能转化为光能发出光亮。
在传统的调光灯电路中，使用的是可变电阻器，通过旋转可变电阻器，可以改变电路中的阻值，从而改变电路中的电流大小，最终控制灯的亮度。
具体来说，调光灯电路由LED灯和可变电阻两部分组成。
当可变电阻处于最小阻值时，电流通过电路的阻值最小，灯就会发出最大亮度的光。
而当可变电阻处于最大阻值时，电流通过电路的阻值增大，灯的亮度就会减小。
通过调节可变电阻的阻值大小，可以实现对灯泡亮度的调节。
此外，在现代调光灯电路中，常使用调光器来控制灯的亮度。
调光器是一种专门用来改变电路中电流大小的设备。
通过调整调光器的输出电流，可以精确地控制灯的亮度。
调光器常采用电子元件来控制输出电流，允许用户根据需要调整灯的亮度。
总之，调光灯电路通过使用可调节电阻或调光器来改变电路中的电流大小，从而控制灯的亮度。
这样，用户可以根据需要来调节灯的亮度，达到更加舒适和节能的照明效果。
调光灯电路的工作原理
调光灯电路的工作原理
调光灯是一种可以通过调节电压或者电流来改变灯的亮度的灯具。
与传统的灯具不同，调光灯采用了特殊的电路来实现灯的亮度调节，
这里我们就介绍一下调光灯电路的工作原理。
调光灯电路的核心是一个可变电阻，也就是我们常说的“调光器”。
通过调节可变电阻的阻值，调光器可以改变电路中的电流和电压，进而控制灯的亮度。
不同的调光器会有不同的控制技术，比如脉
宽调制、调幅控制、油压调节等。
以脉宽调制为例，调光器会通过一段逻辑电路将控制信号转换成
一个脉冲信号，这个脉冲信号的占空比（即高电平和低电平的时间比）就决定了电路中的电压或电流大小。
当高电平占据的时间越长，灯的
亮度就越高；当高电平占据的时间越短，灯的亮度就越低。
值得注意的是，调光灯电路在实现灯光调节的同时，也需要保证
电路的安全和稳定性。
为了避免电流和电压波动对灯具造成损害，调
光器和灯具之间会连接一个稳压器或过载保护器。
此外，调光器选用
的元器件也要具有耐高温、耐压、抗干扰等特性，以保证电路的正常
运行。
总的来说，调光灯电路通过控制电流和电压来改变灯的亮度，其
工作原理简单易懂，但实现起来需要考虑很多细节。
有了这样的电路，我们就可以自由调节灯的亮度，让光线更加柔和舒适。
调光台灯电路ppt课件
14
任务2 学习晶闸管可控整流a）电变路压
一、单相半波可控整流电路器二次侧
电压b） 触发 脉c）冲 输出 波形
晶闸管从开始承受正向阳极电压到触发导通
期间的电角度称为触发延迟角，用 表示
晶闸管在一个周 期内导通的电角 度称为导通角，
用θ表示
15
分析单相半波可控整流电路工作原理
1）u2为正半周时，晶闸管VT承受正向电压，如果此时没 有加触发电压，则晶闸管处于正向阻断状态，负载电压 uL=0。
名称
型号规格
整流二极管
IN4007
单结晶体管
BT33
晶闸管
3CT151
电阻器
100Ω
电阻器
470Ω
电阻器
1kΩ
灯泡
220V、25W
电容器 带开关器电位
0.1μF 100kΩ
实验板（万能板）、导线
数量 4 1 1 2 1 1 1 1 1
5
任务1 检测晶闸管
一 、认识晶闸管
常用的晶闸管有单向和双向两大类
下，结温为额定值，允许通过的工频正弦半波电流的平均 值。 （4）通态平均电压UT(AV) ：结温稳定，通过正弦半波额 定的平均电流，晶闸管导通时，阳极A和阴极K间的电压 平均值，习惯上称为导通时的管压降，一般为1V左右。 （5）维持电流IH ：在规定环境温度下，门极断开时，维 持晶闸管继续导通所必需的最小电流。
1
项目七 制作调光灯电路
任务1 检测晶闸管 任务2 学习晶闸管可控整流电路 任务3 认识单结晶体管 操作指导
2
看一看：调光灯电路
内部 电路 实物 示意 图
电路 组成 框图
3
各组成部分作用如下： 整流电路——将交流电变成单方向的脉

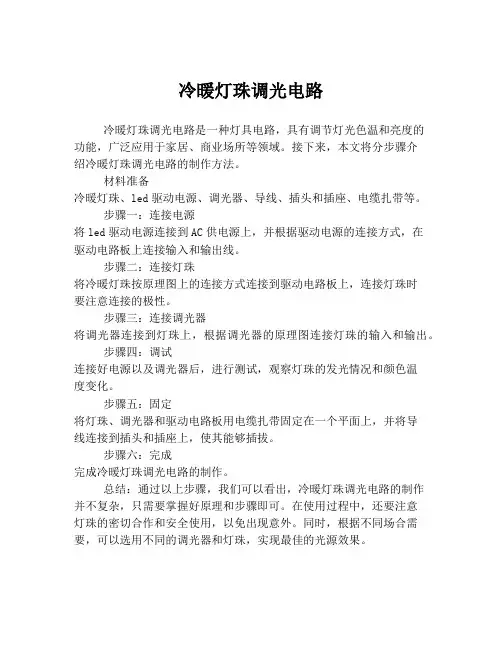

冷暖灯珠调光电路
冷暖灯珠调光电路
冷暖灯珠调光电路是一种灯具电路，具有调节灯光色温和亮度的
功能，广泛应用于家居、商业场所等领域。
接下来，本文将分步骤介
绍冷暖灯珠调光电路的制作方法。
材料准备
冷暖灯珠、led驱动电源、调光器、导线、插头和插座、电缆扎带等。
步骤一：连接电源
将led驱动电源连接到AC供电源上，并根据驱动电源的连接方式，在
驱动电路板上连接输入和输出线。
步骤二：连接灯珠
将冷暖灯珠按原理图上的连接方式连接到驱动电路板上，连接灯珠时
要注意连接的极性。
步骤三：连接调光器
将调光器连接到灯珠上，根据调光器的原理图连接灯珠的输入和输出。
步骤四：调试
连接好电源以及调光器后，进行测试，观察灯珠的发光情况和颜色温
度变化。
步骤五：固定
将灯珠、调光器和驱动电路板用电缆扎带固定在一个平面上，并将导
线连接到插头和插座上，使其能够插拔。
步骤六：完成
完成冷暖灯珠调光电路的制作。
总结：通过以上步骤，我们可以看出，冷暖灯珠调光电路的制作
并不复杂，只需要掌握好原理和步骤即可。
在使用过程中，还要注意
灯珠的密切合作和安全使用，以免出现意外。
同时，根据不同场合需要，可以选用不同的调光器和灯珠，实现最佳的光源效果。
调光灯电路的工作原理
调光灯电路的工作原理首先，开关电源是将交流电源（通常是220V或110V的电压）转换为稳定的直流电源。
开关电源通常由变压器、整流电路和滤波电路组成。
变压器将输入的交流电压调整为适当的电压，然后通过整流电路将交流电转换为直流电。
最后，滤波电路去除直流电中的波纹，使得输出的电流更加稳定。
接下来，调光器是控制灯光亮度的关键部件。
调光器可以根据用户的需求，通过改变电路中的电压或电流来控制灯光的亮度。
调光器通常有三种类型：调压型、调频型和调制型。
调压型调光器是通过改变电压来控制灯光亮度的。
它可以采用双脉冲调光、三脉冲调光或者电压调制调光等方式。
其中，双脉冲调光是通过在正半周期和负半周期之间切换，使灯泡发光时间变短，从而降低亮度。
三脉冲调光是在正半周期和负半周期之间切换三次，使得灯泡发光时间更短，从而进一步降低亮度。
电压调制调光则是通过改变电压的幅度来控制灯光亮度，一般使用脉冲宽度调制（PWM）。
调频型调光器是通过改变电路中电流的频率来控制灯光亮度的。
它可以通过改变电流的频率，控制工作时间和停止时间的比例，从而控制亮度。
常用的方法是采用脉冲频率调制（PFM）或者谐振调光。
调制型调光器则是通过改变电路中电流的幅度来控制灯光亮度的。
它通常采用调制调光技术，通过改变电流的幅度，使得灯泡的亮度发生变化。
调制调光技术有直流调光、交流调光和高频脉冲调光等方法。
最后，灯具是将电能转化为光能的装置。
灯具中通常包含一个或多个灯泡，灯泡接收控制电压或电流信号，并将其转化为光线。
灯泡的亮度与电压或电流的大小成正比，通过调光器调节电压或电流的大小，从而改变灯光的亮度。
调光灯电路的工作原理就是通过改变电路中电流或电压的大小，控制灯光的亮度。
调光器可以根据用户需求，通过改变电路中的电压或电流来控制灯光的亮度。
这样可以满足不同场合的需求，提供灯光的亮度调节功能，使得灯光的使用更加灵活和舒适。
调光灯的电路原理
调光灯的电路原理
调光灯的电路原理如下：
1. 调光灯的主要组成部分是调光器和灯光源。
调光器负责调节电流和电压，控制灯光的亮度。
2. 调光器通常使用的是脉宽调制（PWM）技术。
PWM调光器通过快速的开关电路，将电源电压以不同的占空比输出给灯光源，从而调节灯光的亮度。
3. 调光器内部包括控制单元、开关元件和滤波器等。
控制单元负责接收外部的亮度调节信号，然后根据信号的大小和要求，控制开关元件的开关频率和占空比。
4. 开关元件一般使用MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极型晶体管）。
这些开关元件能够快速地切换电源，并且能够承受较高的电流。
5. 调光器还会添加适当的滤波器来减小开关元件产生的高频噪声，并保护其他电路部件。
6. 调光器向灯光源输送调节后的电流和电压，灯光源根据接收到的信号，控制发光二极管（LED）或其他类型的灯泡的亮度。
总之，调光灯的电路原理通过脉宽调制技术实现电流和电压的调节，从而达到调节灯光亮度的目的。
调光灯电路的工作原理
调光灯电路的工作原理调光灯电路是一种能够控制灯光亮度的电路，它在生活中的应用非常广泛。
在家庭、办公室、工厂等场所，人们都可以看到调光灯的身影。
那么，调光灯电路的工作原理是什么呢？本文将为大家详细介绍。
一、调光灯的基本组成调光灯由灯具、电源和调光电路三部分组成。
其中，电源为调光电路提供电能，灯具则是将电能转化为光能的装置。
调光电路则是控制灯光亮度的核心部件。
二、调光电路的工作原理调光电路的工作原理是通过改变交流供电电压的有效值来控制灯光的亮度。
调光电路主要有两种类型：调压型和调相型。
1. 调压型调光电路调压型调光电路是通过改变交流电源的电压，从而改变灯具的电压和电流，从而达到调节灯光亮度的目的。
调压型调光电路分为线性调压型和非线性调压型两种。
线性调压型调光电路的工作原理是通过调节电阻或变压器来改变电源输出电压，从而控制灯光的亮度。
非线性调压型调光电路则是通过半导体元件（如晶闸管、三极管等）来控制电源输出电压，从而控制灯光的亮度。
2. 调相型调光电路调相型调光电路是通过改变交流电源的相位，从而改变灯具的电压和电流，从而达到调节灯光亮度的目的。
调相型调光电路分为单相调相型和三相调相型两种。
单相调相型调光电路的工作原理是通过晶闸管等半导体元件来控制电源输出电压的相位，从而控制灯光的亮度。
三相调相型调光电路则是通过三相桥式整流电路和晶闸管等半导体元件来控制电源输出电压的相位，从而控制灯光的亮度。
三、调光电路的优缺点调光电路的优点是能够实现灯光亮度的精确控制，满足不同场所和不同需求下的灯光要求。
例如，在影院中，需要保持较暗的灯光以便观众更好的观影；而在办公室中，需要较亮的灯光以便员工更好的工作。
调光电路的缺点是成本较高，需要较为复杂的电路设计和较高的电器技术水平。
同时，调光电路还会对灯具的寿命产生一定的影响，因此需要注意灯具的选择和使用。
四、结语调光灯电路的工作原理是通过改变电源输出电压或相位来控制灯光亮度的。
调光灯电路仿真
摘要：晶闸管调光电路是模拟电路的课程教学和中级维修电工电子技术实训教学中的一个重点和难点内容。
在教学中应用Multisim 10仿真软件，研究控制角对输出电压的影响，仿真结果与理论分析计算一致。
计算机仿真辅助教学可以使课堂教学更形象、更直观，使复杂深奥的知识简单化，从而加深学生对理论知识的理解，提高教学效率，取得很好的教学效果。
关键词：Multisim 10；晶闸管；调光电路；计算机仿真调光电路在日常生活中应用较为广泛。
在教学中，它不仅是学习晶闸管应用的入门电路，也是中级维修电工电子技能实训的经典项目。
调光电路内容涉及广，具体包括晶闸管、单相半波可控整流电路、单结晶体管触发电路等工作原理，以及控制角和同步触发的概念、控制角对被控电压的影响等。
对于学生来说，要理解和掌握这些知识点，借助传统的仪器仪表获取波形图来分析无疑具有很大的挑战性。
利用Mult isim 10软件进行实验仿真，可以动态直观地观察不同参数对调光电路性能的影响，对于理解原理，熟悉调试过程具有很大的帮助。
1 Multisim 10简介件的方法虚拟电子与电工元器件，虚拟电子与电工仪器和仪表，实现了“软件即元器件”、“软件即仪器”，是一个原理电路设计、电路功能测试的虚拟仿真软件。
Multisim 10的元器件库提供了千种电路元器件供实验选用，也可以新建或扩充已有的元器件库，因此也很方便的在工程设计中使用。
Mu ltisim 10的虚拟测试仪器仪表种类齐全，有一般实验用的通用仪器，如万用表、函数信号发生器、双踪示波器、直流电源；而且还有一般实验室少有或没有的仪器，如波特图仪、字信号发生器等。
Multisim 10不仅可以设计、测试和演示各种电子电路，而且还具有较为详细的电路分析功能。
可以完成电路的瞬态分析和稳态分析、时域和频域分析等电路分析方法，以帮助设计人员分析电路的性能。
2 调光电路设计2．1 电路组成调光电路如图1所示，由整流电路、触发电路和主电路3部分组成。
调光灯电路设计与制做
元件名称 S1 S2 D1 D2 D3 Q1 R1 R2 RG RP LB C
规格 按钮 拨动开关（220V） 硅桥5A/220V 二极管1N4004 双向二极管DB3 双向可控硅BT136/6A 电阻100欧姆 电阻62千欧姆 光敏电阻 可调电阻100K 灯泡30W 电容2nF
数量（个） 1 1 1 1 1 1 1 1 1 1 1 1
调光灯电路的设计与 制作
机械工程与自动化学院
调光灯电路
1.设计要求
可调光台灯的亮度可以手控也可以光控。当 开关处于“手控”位置时，通过调节电位器实 现台灯的亮度控制；当开关处于“光控”位置 时，通过光敏电阻自动调节台灯的亮度。
调光灯电路
2.电路原理图设计
图1 调光台灯电路原理图
调光灯电路
3.元件明细表
调光灯电路
7.电路安装调试
元器件安放时按照电路中的位置，从左到右、从上到下的 顺序安放，然后用电烙铁焊接。 。电路按安装好后，在通电调试之前，必须认真检查电路连 线是否有错误。对照电路图，按从左到右、从上到下的顺序 逐级对应检查。特别要注意检查电源是否接错，电源与地是 否有短路，集成电路和晶闸管的引脚是否接错，轻轻拔一拔 元器件，观察焊点是否牢固等。
调光灯电路
4.材料及工具汇总表
材料名称 导线 焊锡 电烙铁 烙铁架 镊子 剥线钳 偏口钳 万用表
规格 0.5m2 0.8 m2 30W/220V
数字
数量 1米 1米 1个 1个 1把 1把 1把 1个
调光灯电路
5.工作原理
当周围光线变弱时引起光敏电阻RG的阻值增 加，使加在电容C上的分压上升，进而使可控硅的 导通角增大，达到增大照明灯两端电压的目的。 反之，若周围的光线变亮，则RG的阻值下降，导 致可控硅的导通角变小，照明灯两端电压也同时 下降，使灯光变暗，从而实现对灯光照度的控制。 可调电阻的原理一样。
双向可控硅调光灯电路的安装与调试实训心得
双向可控硅调光灯电路的安装与调试实训心得
电子电路应用实训是应用电子技术专业的必修课，通过调光灯电路双路的设计制作，进一步提高电子元器件的识别、检测和组装焊接技能，培养电子线路识图与实物制作规划能力，以及电子线路测试与功能调试能力。
经过了本次的实训课程，让我们知道调光灯电路的原理与作用。
在这次的实训中，所经历实验的失败与成功，我们在一次次的失败中不断的总结教训与经验，到最后我们成功的完成调光灯电路，明白了做实验时一定要细心、沉着、稳重，切不可粗心大意。
通过这次课程设计,学会灵活运用multisim10仿真软件, 学会
从读方面思考问题。
仿真过程与实验过程中出现误差,能在合理范围的则证明实验成功。
这一次课程设计,不仅培养了我的动手能力,同时也培养了我的动脑能力；遇到问题,多翻查资料,多问问别人,问题便会迎刃而解。
电力电子技术调光灯控制电路
《电力电子技术》课题一 调光灯【学习目标】：完成本课题的学习后，能够：1． 用万用表测试晶闸管和单结晶体管的好坏。
2． 掌握晶闸管工作原理。
3． 分析单相半波整流电路的工作原理。
4． 分析单结晶体管触发电路的工作原理。
5． 熟悉触发电路与主电路电压同步的基本概念。
【课题描述】：调光灯在日常生活中的应用非常广泛，其种类也很多。
图1-1（a ）是常见的调光台灯。
旋动调光旋钮便可以调节灯泡的亮度。
图1-1（b ）为电路原理图。
（a ） (b)图1-1 调光灯（a ）调光灯 （b ）调光灯电路原理图如图1—1(b)所示，调光灯电路由主电路和触发电路两部分构成，通过对主电路及触发电路的分析使学生能够理解电路的工作原理，进而掌握分析电路的方法。
下面具体分析与该调光旋钮 晶闸管同步变压器调光电位器触发电路主电路电路有关的知识：晶闸管、单相半波可控整流电路、单结晶体管触发电路等容。
【相关知识点】： 一、晶闸管的工作原理 1．晶闸管的结构晶闸管是一种大功率PNPN 四层半导体元件，具有三个PN 结，引出三个极，阳极A 、阴极K 、门极（控制极）G ，其外形及符号如图1—2所示，各管脚名称（阳极A 、阴极K 、具有控制作用的门极G ）标于图中。
图1—2（b ）所示为晶闸管的图形符号及文字符号。
（a)（b)图1-2 晶闸管的外形及符号（a ）部分晶闸管外形 （b ）电气图形符号及文字符号晶闸管的部结构和等效电路如图1-3所示（a ）(b)图1-3 晶闸管的部结构及等效电路（a ）部结构 （b ）以三个PN 结等效2．晶闸管的工作原理为了说明晶闸管的工作原理，先做一个实验，实验电路如图1-4所示。
阳极电源E a 连小电流塑封式小电流塑封式小电流螺旋式阴极（K ）阴极（K ）阳极（A ）阳极（A ）门极（G ）门极（G ）接负载（白炽灯）接到晶闸管的阳极A与阴极K，组成晶闸管的主电路。
流过晶闸管阳极的电流称阳极电流I a，晶闸管阳极和阴极两端电压，称阳极电压U a。
电力电子技术调光灯控制电路
《电力电子技术》主题一调光【学习目标】：完成本主题后，您将能够：1． 用万用表测试晶闸管和单结晶体管的质量。
2． 掌握晶闸管的工作原理。
3． 分析单相半波整流电路的工作原理。
4． 分析单结晶体管触发电路的工作原理。
5． 熟悉触发电路与主电路电压同步的基本概念。
【题目描述】 ：调光灯在日常生活中应用广泛，种类繁多。
图1-1 （ a ）是一种常见的可调光台灯。
转动调光旋钮来调节灯泡的亮度。
图1-1 （ b ）是电路原理图。
(一) (二)图1-1可调光灯( a ) 调光 ( b ) 调光电路原理图在图1-1（b ）中，调光灯电路由主电路和触发电路两部分组成。
通过对主电路和触发电路的分析，学生可以了解电路的工作原理，进而掌握分析电路的方法。
下面详细分析一下本调光旋钮晶闸管同步变压器调光电位器触发电路主电路电路相关知识：晶闸管、单相半波可控整流电路、单结晶体管触发电路等。
【相关知识点】 ： 一、晶闸管的工作原理 1 .晶闸管的结构晶闸管是一种大功率PNPN 四层半导体元件，具有三个PN 结，引出三个极，阳极A 、阴极K 、栅极（控制） G ，其形状和符号如图1-2所示，每个引脚名称（阳极A 、阴极K 、带控制的门G ）在图中标出。
图1-2 ( b)为晶闸管的图形符号和文字符号。
(一) (二)图1-2晶闸管外观及符号( a ) 部分晶闸管外形( b ) 电气图形符号和文字符号晶闸管的部分结构及等效电路如图1-3所示（a ）(二)图1-3晶闸管的部分结构及等效电路 ( a ) 部分结构 ( b)等效于三个PN 结2 .晶闸管如何工作为了解释晶闸管的工作原理，先做一个实验。
实验电路如图1-4所示。
阳极电源E a 将负小电流塑封式小电流塑封式小电流螺旋式阴极（K ）阴极（K ）阳极（A ）阳极（A ）门极（G ）门极（G ）载（白炽灯）连接到晶闸管的阳极A和阴极K ，形成晶闸管的主电路。
流过晶闸管阳极的电流称为阳极电流I a ，晶闸管阳极和阴极两端的电压称为阳极电压U a 。
调光台灯电路设计报告
调光台灯电路设计报告1. 引言台灯是我们日常生活中经常使用的一种照明装置，它不仅能为我们提供光线照明，还可以通过调光功能满足不同的照明需求。
本设计报告将介绍一个调光台灯电路设计方案，该电路通过使用调光开关和调光元件来达到调节亮度的功能。
2. 设计原理调光台灯电路的设计原理是基于PWM（Pulse Width Modulation）调光技术。
PWM是通过调节信号的占空比来控制电路输出的亮度。
当占空比为100%时，电路输出的亮度最大，为0%时，电路输出的亮度最小。
通过调节占空比的大小，可以实现不同亮度的调节。
电路主要由以下几个部分组成：2.1 调光开关调光开关是通过控制电路接通和断开来实现亮度的调节。
当调光开关处于开启状态时，电路连接，可通过调整占空比来改变亮度。
而当调光开关关闭时，电路断开，灯光熄灭。
2.2 调光元件调光台灯电路中的调光元件是一个可变电阻器，通过调整电阻值来改变电路的亮度。
当电阻值较大时，电流通过的路径较小，电路亮度较低；而当电阻值较小时，电流通过的路径较大，电路亮度较高。
2.3 PWM调光电路PWM调光电路是通过改变信号的占空比来实现亮度的调节。
其中，占空比定义为高电平持续时间与周期时间之比。
当占空比为50%时，高电平与低电平时间相等，即输出的等效电压为输入电源电压的一半。
调光电路中使用的PWM调光模块可以通过改变输入信号的占空比来调节输出电路的亮度。
该模块可以由嵌入式控制器或专用的PWM芯片实现。
3. 电路设计调光台灯电路的设计如下图所示：电路中的调光开关控制电路的连接和断开，调光元件通过调整电阻值来改变电路亮度。
PWM调光电路控制输出电路的亮度。
4. 实现过程为了实现调光台灯电路，我们需要进行以下几个步骤：4.1 选择调光元件根据设计需求，选择一个合适的可变电阻器作为调光元件。
可以选用电位器或可调电阻来实现。
4.2 设计PWM调光电路根据设计需求，选择一个合适的PWM调光模块。
【图】简易实用的调光灯电路图灯光控制
【图】简易实用的调光灯电路图灯光控制
本文所介绍的简易实用的调光灯电路图是利用V-MOS场效应管输入阻抗极高的特点，通过调节V-MOS管栅极偏压，以控制流过灯泡的电流，从而达到改变灯泡发光亮度的目的。
在下图中，RP与R组成分压器，调节电位器RP的阻值可U改，吏V-MOS管栅极的偏压大小，由于V-MOS管是电压控制器件，其栅极偏压大小决定r其褥、源极间的电压。
当R!,阻值渊小栅，VF的栅极偏眶随之减小，VF的漏、源极电压降增大，灯泡E两端电压减小，发光亮度减弱；当R1r阻值坷大时，VF栅偏压加大，VF的漏、源极电压阵减小，灯泡两端电胜增大，发光亮度随之加大。
所栅H RP可以随心所欲地调节灯泡E的发光亮度。
该文章仅供学习参考使用，版权归作者所有。
因本网站内容较多，未能及时联系上的作者，请按本网站显示的方式与我们联系。
任务四 调光灯电路的安装与调试
单结晶体管触发电路及波形
项目一 晶闸管调光灯电路
二、路原理分析
单结晶体管触发电路比较简单，温度特性比较好，有一 定的抗干扰能力，脉冲前沿比较陡，输出功率比较小，脉冲 宽度比较窄，只能手动调节 RP，无法加入其他信号，移相 范围180°，一般为 150°。此电路可以用在单相可控整流 要求不高的场合，能触发 50A 以下的晶闸管。
可控整流装置原理框图
项目一 晶闸管调光灯电路
任务 ４ 调光灯电路的安装与调试 学习目标
１. 掌握调光灯电路的结构原理。 ２. 能安装并调试调光灯电路。
项目一 晶闸管调光灯电路
任务描述
本任务的主要内容是在前面任务内容的基础上， 综合运用所学知识，分析调光灯电路的工作原理，并 完成电路的安装和调试。
项目一 晶闸管调光灯电路
交流电压经桥式整流和稳压管削波而得到梯形电压。 当梯形电压过零时，电容 C 两端电压也为零，因此电容 每一次连续充放电的起点，就是电源电压过零点，这样就保 证输出脉冲电压的频率和电源频率同步。 移相是通过改变 RP 的大小实现的。
项目一 晶闸管调光灯电路
知识拓展
把交流电变成大小可调的单一方向直流电的过程 称为可控整流。
单向交流调压调光灯电路总结
单向交流调压调光灯电路总结一、电路组成单向交流调压调光灯电路主要由以下几部分组成：1. 电源部分：用于将市电转换为适合灯珠工作的电压。
2. 调压部分：通过改变输出电压来调节灯的亮度。
3. 灯珠部分：由LED灯珠组成，负责发出光线。
4. 控制部分：用于调节灯的亮度和颜色。
二、工作原理单向交流调压调光灯电路通过改变交流电的电压幅度来调节LED灯珠的亮度。
在工作时，电路会将市电（220V/50Hz）输入到电源部分，由电源部分进行变压，然后输出合适的电压给灯珠。
通过改变电源部分的变压比，可以调节输出电压的大小，从而调节LED灯珠的亮度。
三、调压调光原理调压调光的基本原理是通过改变负载的输入电压或电流来调节其功率消耗，从而达到调节灯光亮度的目的。
在单向交流调压调光灯电路中，调压部分通过改变变压比来调节输出电压，从而调节LED灯珠的输入功率，进而改变其亮度。
四、电路元件1. 变压器：用于将市电转换为适合灯珠工作的电压。
2. 电阻：用于限流和分压。
3. 电容：用于滤波和储能。
4. 二极管：用于整流。
5. LED灯珠：发光元件。
6. 控制元件：用于调节灯的亮度和颜色。
五、电路图解（此处省略了电路图解）六、调试与测试在完成单向交流调压调光灯电路的组装后，需要进行调试与测试以确保其正常工作。
首先，检查各元件是否正确连接，确保无短路或断路现象。
然后，逐渐调节变压器的变压比，观察LED灯珠的亮度变化，同时测量其输入电压和电流，确保在调节过程中电压和电流保持线性关系。
最后，测试控制部分的调节功能，验证其能否正常调节灯的亮度和颜色。
七、性能分析单向交流调压调光灯电路具有以下性能特点：1. 调光范围广：通过调节变压比，可以实现宽范围的亮度调节，满足不同场景下的照明需求。
2. 节能环保：LED灯珠具有高效节能的特点，同时该电路能够实现精确的功率控制，进一步降低能源消耗。
此外，LED灯珠无汞等有害物质，对环境友好。
3. 长寿命：LED灯珠的寿命比传统白炽灯和荧光灯更长，减少了更换灯泡的频率和成本。
电力电子技术-项目一单相半波整流调光灯电路
任务一 晶闸管及其导通关断条件测试
任务一 晶闸管及其导通关断条件测试
认识晶闸管的外形结构。 能根据外形，判断晶闸管的三个端子。 明白晶闸管型号的含义。 会判断器件的好坏并能说明原因。 通过晶闸管导通关断测试，掌握晶闸管工作原理。 会根据电路要求选择晶闸管，初步具备成本核算意识。 在小组实施项目过程中培养团队合作意识。
任务一 晶闸管及其导通关断条件测试
任务一 晶闸管及其导通关断条件测试
4．动态参数 （1）断态电压临界上升率du/dt。du/dt是在额定结温和门极 开路的情况下，不导致从断态到通态转换的最大阳极电压上 升率。实际使用时的电压上升率必须低于此规定值。
限制元件正向电压上升率的原因是，在正向阻断状态下， 反偏的J2结相当于一个结电容，如果阳极电压突然增大，便 会有一充电电流流过J2结，相当于有触发电流。若du/dt过大， 即充电电流过大，就会造成晶闸管的误导通。所以在使用时， 采取保护措施，使它不超过规定值。
任务一 晶闸管及其导通关断条件测试
（2）通态电流临界上升率di/dt。di/dt是在规定条件下，晶闸 管能承受而无有害影响的最大通态电流上升率。
如果阳极电流上升太快，则晶闸管刚一开通时，会有很 大的电流集中在门极附近的小区域内，造成J2结局部过热而 使晶闸管损坏。因此，在实际使用时要采取保护措施，使其 被限制在允许值内。
任务一 晶闸管及其导通关断条件测试
（3）额定电压UTN。将UDRM和URRM中的较小值按百位取整后作为该晶 闸管的额定值。如，一晶闸管实测UDRM＝812V，URRM＝756V，将 两者较小的756V取整得700V，该晶闸管的额定电压为700V。
在晶闸管的铭牌上，额定电压是以电压等级的形式给出的，通常 标准电压等级规定为：电压在1 000V以下，每100V为一级，1 000～ 3 000V，每200V为一级，用百位数或千位和百位数表示级数。
调光台灯电路ppt课件
24
三、单结晶体管的简易测试
1．判断发射极E的方法 ：把万用表置于R×100”挡或 “R×1K”挡，黑表笔接假设的发射极，红表笔接另外两 极，当出现两次低电阻时（调换表笔时，两次阻值均很大 ），黑表笔接的就是单结晶体管的发射极。
2． B1与 B2的判断方法是 ：把万用表置于R×100挡或 R×1K挡，用黑表笔接发射极，红表笔分别接另外两极， 两次测量中，电阻大的一次，红表笔接的就是B1极。
3．与二极管整流电路的区别是：晶闸管整
21
任务3 认识单结晶体管
一、认识单结晶体管
单结晶体管的实 物图
单结晶体管的 外形
单结晶体管的 图结构 形 符 号
22
二、单结晶体管触发电路
1、单结晶体管的基本特性
A、B1间的电压为：
UA
RB1 RB1 RB2
U BB
U BB
式中，η称为分压比，其值一般 单结晶体
5）当л＜ωt＜2л时，u2进入负半周后，晶闸管承受反压， 呈反向阻断状态，负载电压uL=0。
在u2的第二个周期里，电路将重复第一周期的变化。如此不 断重复，负载RL上就得到单向脉动电压。如图7-10C所示
16
图7-11 =0°时的输
图7-12 =30°时的输
出电压波，形改变触发延迟角 的出大电小压，即波改形变触发
19
图 7单-1相出5桥电式压=可0波控°形整时流的电输路参数计图算7公-1式6出电=压3波0°形时的输
电路参数 输出电压平均值 负载电流平均值 通过晶闸管的平均电流 晶闸管承受的最大电压
计算公式
UL
0.9U 2
1 cos 2
IL
UL RL
BT33型调光台灯电路的制作
BT33型调光台灯电路的制作一、电路工作原理下图为调光台灯电路，可使灯泡两端交流电压在几十伏至二百伏范围内变化，调光作用显著。
图一、家用调光台灯电路图二、单结晶体管符号1．单结晶体管和单向晶闸管（1）单结晶体管单结晶体管有两个基极，仅有一个PN结，故称双基极二极管或单结晶体管。
图二所示是单结晶体管的图形符号，发射极箭头倾斜指向b1，表示经PN结的电流只流向bl极。
国产单结晶体管有BT31、BT32、BT33、BT35等型号。
单结晶体管在一定条件下具有负阻特性，即当发射极电流I增加时，发射极电压Ve反而减小。
利用单结晶体管的负阻特性和RC充放电电路，可制作脉冲振荡器。
单结晶体管的主要参数有基极直流电阻Rbb和分压比。
Rbb是射极开路时b 1、b2间的直流电阻，约2～10kW，Rbb阻值过大或过小均不宜使用。
另外一个是b1、b2间的分压比，其大小由管内工艺结构决定，一般为0.3～0.8。
（2）单向晶闸管晶体闸流管又名可控硅，简称晶闸管。
广泛应用于无触点开关电路及可控整流设备。
晶闸管有三个电极：阳极A、阴极K和控制极G。
图三（a）、（b）所示是其电路符号和内部结构。
单向晶闸管有以下三个工作特点：①晶闸管导通必须具备两个条件：一是晶闸管阳极A与阴极K间必须接正向电压。
二是控制极与阴极之间也要接正向电压；②晶闸管一旦导通后，降低或去掉控制极电压，晶闸管仍然导通；③晶闸管导通后要关断时，必须减小其阳极电流使其小于晶闸管的导通维持电流。
晶闸管的控制电压Vc和电流Ic都较小，电压仅几伏，电流只有几十至几百毫安，但被控制的电压或电流却可以很大，可达数千伏、几百安培。
可见晶闸管是一种可控单向导电开关，常用于弱电控制强电的各类电路。
图三、晶闸管符号和内部结构2．电路调光原理图一中，VT、R2、R3、R4、RP、C组成单结晶体管张弛振荡器。
接通电源前，电容C上电压为零。
接通电源后，电容经由R4、RP充电，电容的电压V逐渐升高。
调光灯电路检测安装与调试实验
实验调光灯电路元器件检测一、实验目的1、巩固电阻阻值的读取2、巩固电容容量的读取3、掌握用万用表测量和判断二极管的好坏与极性4、掌握用万用表测量和判断单结晶体管的好坏与极性5、掌握用万用表测量和判断单向晶闸管的好坏与极性二、实验内容二极管的测量（数字万用表）黑表笔插入COM插孔，红表笔插入V档（红表笔极性为“+”），将功能开关置于“二极管”档位，并用表笔对二极管的两个极进行反复测量，当万用表显示有读数时，其读数为二极管正向压降的近似值，红表笔所对应的一脚为二极管的正极，黑表笔所对应的一脚为二极管的负极。
晶体三极管管型，极性，hFE测试（数字万用表）先用二极管档确定NPN或PNP管型，并确定B，E，C三个极性的脚位：先假定某一管脚为基极，以红表笔接此极，用黑表笔分别接另外两个管脚进行B——C，B——E的测量，如果两次测量万用表都有正向压降600mV左右显示的，再反过来以黑表笔接此极性极进行测量，红表笔接另外两脚进行测量，如果两次测量万用表显示无穷大的，那么前面的假定极性是正确的，此引脚为基极。
如果测量的结果与上面的结果不一致，则假定的基极是错误的，可以再换一个脚管重复上面的测试。
如果在上面的测量过程中，以红表笔接基极测得有正向压降600mV左右的为NPN型管，反之以黑表笔接B极测得有正向压降600mV左右的为PNP型管。
晶体管hFE测试：通过上面的测量，三极管的极性，管型被确定了。
然后将功能开关置于hFE量程档位，将三极管插入相应管型的晶体管测试插孔内进行测量，万用表显示有读数时，其读数为三极管放大倍数的近似值。
单结晶体管的检测2.2.1 发射极E 的判别把万用表置于R伊100赘挡或R伊1k赘挡，黑表笔接假设的发射极，红表笔接另外两极，当出现两次低电阻时，黑表笔接的就是单结晶体管的发射极。
2.2.2 基极B1和B2的判别把万用表置于R伊100赘挡或R伊1k赘挡，用黑表笔接发射极，红表笔分别接另外两极，两次测量中，电阻大的一次，红表笔接的就是B1极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目五 制作调光灯电路
项目五 制作调光灯电路
判别三极管型及极性
• （1）选挡 功率在1W以下的中、小功率晶体管，可用万 用表的“R×1k”或“R×100”挡测量；功率在1W以上 的大功率晶体管，可用万用表的“R×1”或“R×10”挡 测量。 （2）判别基极 用黑表笔接晶体管的某一电极，红表笔分 别去接触另外两个电极，如测得两次阻值均小（当出现两 次阻值一个大一个小时，换一电极再测），约为几百欧到 几千欧；此时黑表笔接的就是基极，而且是NPN型晶体管 。这样在判别基极的同时又确认了管型，还可测定晶体管 的两个PN结是否完好
• 2. 安装电路 • 按照上面调光灯电路原理图，在实验板上连接电 路。 • （1）按电路要求元件选择 （即按套件）。 • （2）元件识别、检测。 • 1）认识晶闸管、单结晶体管等器件及其型号。 • 2）用万用表检测单向晶闸管、单结晶体管等器件 ，画出单向晶闸管及单结晶体管的外型图，并标 出电极名称。填入表5-5中。
• （3）叛别集电极和发射极 确定基极后，假设余下管脚之 一为集电极C，另一为发射极E，用手指分别捏住C极与B 极的同时，将万用表两表笔分别与C、E接触。若被测管 为NPN，则用黑表笔接触假设的C极、用红表笔接假设的 E极（PNP管相反），观察指针偏转角度；然后再设另一 管脚为C极，重复以上过程，比较两次测量指针的偏转角 度，指针偏转大的一次表明IC大，管子处于放大状态，相 应假设的C、E极正确。测量过程示意图如图所示。
视频
• 2）质量的判断 将万用表置于“R×10”挡，黑表笔接阳 极，红表笔接阴极，指针应接近∞，如图7-7所示。当合上 S时，表针应指很小的阻值，约为60～2KΩ，表明单向晶 闸管能触发导通；断开S，表针回不到∞，表明晶闸管是 正常的（有些晶闸管因为维持电流较大，万用表的电流不 足以维持它导通，当S断开后，表针会回到∞，也是正常 的）。如果在S未合上时，阻值很小，或者在S合上 时表针也不动，表明晶闸管质量太差 图7-7 或已击穿、断极。1单向晶闸管的识别_标清.flv
项目五 制作调光灯电路
项目 实训
项目五 制作调光灯电路
技能比赛
• 1.判断二极管好坏， • 2.测量三极管管型及各脚电极
项目五 制作调光灯电路
• 小结： • 二极管好坏的判别：如图所示。
要记住：在两次测量中所测阻值较小应（几kΩ以下） ，阻值较大应（几百kΩ以上）。阻值较小的一次中， 与黑表笔相接的一端为二极管的正极，与红表笔相接的一 端为二极管的负极。 若出现两次都是较大或较小，二极 管是断路或短路了
表5-5元件检测结果
元件 单向晶闸管 单结晶体管 带开关电位器阻值范围 外形图 电极名称 质量
耐压为“2A”＝1.0×102=100V 容量为“223”＝22×103pF 误差为“J”＝ ±5％ 涤纶薄膜电容器
•
3）元件整形。 （3）焊接与连线 1）插装元件及焊接。 2）电路连线，注意电源线的连接并做好绝缘处理。 3. 实训 自己动手按图装配，焊接， 记录完成时间。 4. 本次课小结 （1）晶闸管是一种电力半导体器件，是一种可控的电子 开关。主要应用在可控整流、交流调压、大功率变频控制 、逆变控制和无触点开关等方面。 （2）晶闸管和单结晶体管的电极识别和质量好坏可以通 过万用表的电阻挡进行简易的检测。 5. 布置作业 完成实验报告
判别基极
判别集电极和发射极
项目五 制作调光灯电路
口诀： 三极管极性两次阻值均小NPN型，两次阻值 均大PNP型，偏转角度大为C脚。
项目五 制作调光灯电路 项目 实训
任务1 检测晶闸管
单向晶闸管简易检测 • 1）极性的判断 将万用表置于“R×1k”或“R×100”挡 ，如果测得其中两个电极的正向电阻较小，而交换表笔后 测得反向电阻很大，那么以阻值较小的一次为准，黑表笔 所接的就是门极G，而红表笔所接的就是阴极K，剩下的电 极便是阳极。
项目五 制作调光灯电路 项目 实训
任务2 单结晶体管
单结晶体管简易检测 • 1．判断发射极E的方法 ：把万用表置于“R×1K”挡或“ R×10K” ，黑表笔接假设的发射极，红表笔接另外两极 ，当出现两次低电阻时（调换表笔时，两次阻值均很大） ，黑表笔接的就是单结晶体管的发射极。
项目五 制作调光灯电路
• 小结：
• 学习要点 • 1．单向晶闸管有三个电极：分别是门极G，阴极 K、阳极A。 • 2．单结晶体管有三个电极：分别是发射极E、第 一基极B1和第二基极B2，所以又叫双基极二极管 。
操作指导
• 1. 认识调光灯电路结构及工作过程
• 工作过程：
• 接通电源后，交流电经桥式整流后给单向晶闸管阳极提供 正向电压，并经过R2、R3加在单结晶体管的基极上，同时 经过电阻R1、RP和R4给电容器C充电，当C两端的电压大 于单结晶体管的导通电压时，单结晶体管导通，给晶闸管 提供一个触发脉冲信号，调节电位器RP，就可以改变单 向晶闸管的触发延迟角α的大小，改变单结晶体管触发电 路输出的触发脉冲的周期，从而即改变输出电压的大小， 这样就可以改变灯泡的亮暗。
