CAD_绘图环境设置
浩辰CAD2020教程：绘图环境定制
浩辰CAD2020教程：绘图环境定制
浩辰CAD2012教程：绘图环境定制
下面，我们就以浩辰CAD2012为例，向大家介绍绘图环境的定制方法。
首先，依次选择【工具】—【草图设置】，软件会弹出【绘图设置】对话框，我们在其中可以设置或改变总体预设值设置，
如图形单位、坐标输入、显示、对象生成、对象修改和3维设置等，下面重点介绍几个参数：
1、数值精度
我们依次点击【工具】—【草图设置】—【图形单位】菜单，浩辰CAD会弹出如下图所示的对话框(如图1)。
图1
在【改变设置】中，我们选择【角度单位】可以设置角度的方向、起始角、精度等属性，一般设置显示精度(小数点位数)即可。
同样，我们也可以在【线性单位】中选择【小数】(如图2)，之
后就能输入显示精度——也就是小数点的位数。
图2
2、对象修改
【镜像选项】一般选择【可读文本镜像】，这样做的效果是对文本执行镜像时只是对其位置进行镜像，确保文字的可读性(如图3)。
图3
以上为我们最常用的两个选项，当然，如果想对绘图环境进行更精细的设置，我们还可以对“显示”、“对象生成”、“3维设置”等选项进行设置，大家可以自己进行探索。
CAD中初始绘图环境设置
AutoCAD的图层可以看成是无厚度
的透明薄膜，运用图层可以很好地组织
不同类型的图形信息。
整理ppt
7
1、图层特性管理器
【格式】→【图层…】
• 创建新图层 每次开始一个新图时，只有一个 默认图层 —— 0 层，应根据需要
创建若干个不同的图层。
• 设置图层特性 为图层命名、设定状态，为图层 指定颜色、线型、线宽等。
10
建立样板图(符合国标)的方法与步骤： 1.设置绘图单位(Units)和图形界限(Limits)。 2.建立粗实线、细实线、点画线、虚线、
等图层，并进行线型、线宽、颜色等 特性的设置(粗实线0.7mm、所有细线 0.35mm) 。 3.执行 Zoom 命令，选择全部缩放(“A”)。 4.绘制图幅线与图框线(Line) 。 5.绘制(简化)标题栏。 6.保存为 * .dwt 格式整的理ppt文件 (如 A3 . dwt )11。
部图形。
• 范围缩放（Zoom提示下输入“E”） 不考虑图形界限，只将图形以最高缩
放比例显示。
• 上一个（Zoom提示下输入“P”）
快速回到前一个整缩理ppt放视图。
6
2、实时平移（PAN） 【视图】→【平移】
操作：单击相应图标，按住左键，移动 鼠标，即可移动图形显示区域。
五、图层（P74～P85）
能在其上绘图，但整理是ppt 不能编辑图形。9
3、图层列表框 • 显示当前图层及其它图层的状态
• 设定当前图层
• 改变图层的状态
4、将选定对象的图层设为当前层 操作：先点击图标，再选择说明：
﹡最好选用“随层”的颜色、线型和线宽 ﹡画点画线、虚线时，线型比例的设置
应恰当（LTSCAL整理Ep）pt 。
环境工程CAD绘图2(规范与设置)
场地布置绘制实例
总结词
布局合理，比例恰当
详细描述
在场地布置绘制中，应根据实际需求和规范 要求，合理规划场地布局，包括道路、绿化 带、建筑物等，同时注意保持比例恰当，使 图纸能够真实反映场地的实际情况，方便施
工和管理。
05
环境工程CAD绘图技巧
提高绘图效率的技巧
熟练掌握常用命令
掌握常用的绘图、编辑命令，如直线、圆弧、修 剪、复制等，能够大大提高绘图效率。
标注样式
设置合适的标注样式，包括尺寸线、尺寸界 线、箭头等，确保标注准确无误。
03
环境工程CAD绘图设置
绘图参数设置
单位设置
根据工程需求，设置CAD绘图的单位，如米、厘米、 毫米等。
精度设置
根据需要，调整绘图的精度，控制小数点后的位数。
图形界限
设定绘图区域的大小，确保绘图内容在设定的范围内。
对象捕捉与追踪
域。
由Bentley公司开发，在 基础设施和建筑行业常
用。
由Bentley公司开发，专 门用于土木工程设计。
由Autodesk公司开发， 主要用于建筑信息模型
（BIM）设计。
软件界面与工具栏
软件界面
包括绘图区域、命令行窗口、属性窗 口和工具栏等部分。
工具栏
包含常用命令的图标，方便用户快速 访问。
软件基本操作
块与外部参照
将常用图形创建成块或外部参照，在需要时直接 插入，减少重复绘制工作。
ABCD
利用图层管理
合理利用图层进行管理，将不同元素放在不同图 层上，方便后期编辑和修改。
参数化绘图
利用参数和约束进行绘图，减少绘图过程中的计 算和测量。
修改பைடு நூலகம்编辑技巧
AutoCAD绘图环境设置
AutoCAD绘图环境设置概述AutoCAD是一款广泛应用于工程设计和绘图领域的软件。
在使用AutoCAD进行绘图工作时，合理设置绘图环境可以提高工作效率，提升绘图质量。
本文将介绍AutoCAD的绘图环境设置方法，包括单位设置、图层管理、对象属性设置等内容。
单位设置在AutoCAD中，设置正确的单位对绘图非常重要。
单位设置影响着绘图的尺寸和比例。
可以通过以下步骤设置单位： 1. 打开AutoCAD软件并打开一个新的绘图文件。
2. 输入UN或UNITS命令，弹出单位设置对话框。
3. 在单位设置对话框中选择合适的单位，如毫米、厘米、米等。
4. 设置长度类型，如十进制、工程、科学等。
5. 点击确定应用设置。
图层管理图层是AutoCAD中管理和组织绘图元素的重要工具。
通过图层管理，可以控制绘图元素的显示、隐藏、颜色、线型等属性。
图层管理的步骤如下： 1. 打开AutoCAD软件并打开绘图文件。
2. 输入LA或LAYER命令，打开图层管理器。
3.在图层管理器中可以新建图层、修改图层属性、调整图层顺序等。
4. 通过勾选或取消勾选图层前的复选框来控制图层的显示与隐藏。
对象属性设置在绘图过程中，经常需要设置绘图对象的属性，如颜色、线型、线宽等。
可以通过以下步骤设置对象属性： 1. 选择要设置属性的对象，可以使用命令如LINE、CIRCLE等创建对象。
2. 输入PROP或PROPERTIES命令，打开属性设置面板。
3. 在属性设置面板中可以设置对象的颜色、线型、线宽等属性。
4. 确定设置后，再次点击绘图区域即可应用属性设置。
快捷键设置AutoCAD提供了丰富的快捷键功能，可以通过快捷键快速调用命令和完成操作。
为了提高工作效率，可以设置自定义快捷键： 1. 输入CUI命令，打开自定义用户界面对话框。
2. 在自定义用户界面对话框中选择键盘快捷键。
3. 在快捷键设置中可以为命令或操作设置快捷键。
CAD中环境与场景设置技巧
CAD中环境与场景设置技巧CAD（Computer-Aided Design）是一种计算机辅助设计软件，广泛应用于建筑、工程、制造等领域。
在CAD中，环境与场景设置是非常重要的一部分，它们能够帮助设计师更好地展示和呈现设计作品。
本文将介绍一些CAD中环境与场景设置的技巧，以帮助读者更好地利用这些功能。
首先，一个良好的环境设置能够提升设计作品的质感和真实感。
在CAD中，我们可以通过选择合适的光照效果和材质来达到这个目的。
软件中常见的光照效果有室内、室外、夜景等，根据设计需求选择相应的效果，使得设计作品更符合实际使用环境的要求。
另外，选择合适的材质也是非常重要的。
CAD软件中提供了各种不同的材质供我们选择，如木材、金属、玻璃等。
通过合理地运用这些材质，我们可以给设计作品增加一些真实的质感和细节。
其次，场景设置是展示设计作品的重要部分，也是影响观感的因素之一。
在CAD中，我们可以通过选择合适的背景和环境元素来打造一个个性化的场景。
背景可以是室内、室外、城市等，根据设计需求进行选择。
在选择背景时，要注意与设计作品的整体风格相符。
此外，环境元素也是创造场景效果的关键。
例如，我们可以在室内场景中添加家具、摆件等元素，使得设计作品更有居家感；在室外场景中添加树木、灯光等元素，增添自然与和谐感。
通过合理地运用这些场景元素，我们可以为设计作品增加一些视觉冲击力和展示效果。
最后，还有一些小技巧能够提升实用性和效率。
例如，在CAD中，我们可以使用视图切换功能来预览设计作品的不同角度和视角。
通过不断切换不同的视图，我们可以更好地把握设计作品的整体效果，发现潜在的问题或调整细节。
此外，合理利用CAD软件中的各种辅助工具也能够提升工作效率。
例如，软件提供了快捷键、自动标注、批量处理等功能，能够极大地提升我们的绘图速度和效率。
熟练掌握这些辅助工具，能够帮助提升我们的CAD绘图能力和工作效率。
综上所述，环境与场景设置在CAD软件中扮演着重要的角色，能够帮助我们展示设计作品的质感和真实感。
第二章 绘图设置
第二章绘图设置
一、绘图环境
1 单位：打开“格式”菜单，选择“单位”命令，系统将打开“图形单位”对话框。
2 图形界限：是AutoCAD绘图空间中的一个假想的矩形绘图区域，相当于选
择的图纸大小。
图形界限确定了栅格和缩放的显示区域。
默认为A3
Limit on
3图框和标题栏
二、图层
在“defpoint”层中绘制A3矩形
三、文本标注样式
文本样式：字体改为“times new roman”,倾斜15°
标注样式：新建“机械样式”，文字改为3.5，
四、尺寸标注样式
“文字”选项卡“文字对齐”改为Iso样式，调整：文字和箭头
五、建立样板文件
样板文件扩展名为： .dwt
普通CAD文档扩展名为： .dwg
练习：绘制组合体三视图，并标注尺寸
要点：图层、文字标注、尺寸标注、系统选项等的设置等
第二章课堂练习
步骤：建立保存一个A3样板文件，命名“机械制图A3.dwt”
(不装订样式的图框，标题栏如下
标题栏字体：仿宋、字高：3.5 )
以下四题点击“新建”按钮后选取该样板绘制，保存为
0808031001李明(二、组合体) .dwg
2
3
4
乘号×：借用Dotum格式的X。
CAD绘图环境个性化设置
CAD绘图环境个性化设置CAD软件是一种用于计算机辅助设计的工具，其强大的绘图功能和灵活性使得它成为许多设计师和工程师的首选。
为了提高工作效率和舒适度，CAD软件通常允许用户进行个性化的设置，以适应不同的需求和操作习惯。
一、界面布局调整CAD软件通常具有复杂的界面，用户可以自定义界面布局以更好地适应自己的需求。
通过拖拽和调整各个窗口的位置和大小，用户可以根据自己的工作习惯将命令栏、工具栏和绘图区域等元素进行灵活的排列。
在进行界面布局调整时，用户还可以选择隐藏或显示不常用的工具栏，以减少界面的混乱感。
此外，还可以为常用的命令设置快捷键，方便快速执行操作，提高工作效率。
二、颜色和样式设置CAD软件提供了丰富的颜色和样式设置选项，用户可以根据自己的审美喜好和工作需求进行个性化的定制。
在颜色设置方面，用户可以自定义绘图区域的背景色、线条颜色等，以提高可视化效果。
同时，还可以根据不同的对象类型设置不同的颜色，以便更好地区分和识别。
在样式设置方面，用户可以定义线条样式、字体样式等，以满足不同的设计要求。
通过选择适当的线条样式，用户可以绘制出更加具有艺术感的图形；通过选择合适的字体样式，用户可以产生清晰易读的文字标注。
三、快捷工具栏定制CAD软件通常提供了许多常用的绘图命令和工具，用户可以将这些命令和工具添加到快捷工具栏中，以便快速访问和使用。
用户可以根据自己的工作习惯和需求，选择合适的命令和工具添加到快捷工具栏中。
例如，绘制直线、绘制圆弧、平移对象等常用命令可以添加到快捷工具栏中；选择、平移、旋转等常用工具也可以添加到快捷工具栏中。
通过对快捷工具栏的定制，用户可以将常用的命令和工具集中在一个位置，减少操作步骤，提高工作效率。
四、配置文件设置CAD软件通常提供了配置文件设置功能，用户可以根据自己的需求创建和管理多个配置文件。
通过配置文件设置，用户可以保存和载入特定的工作环境和设置。
例如，用户可以创建一个用于绘制平面图的配置文件，将相关的设置和工具预先配置好，方便日常使用；用户还可以创建一个用于展示效果图的配置文件，将相关的设置和工具预先配置好，以满足不同的设计需求。
环境工程CAD绘图规范与设置
图2-11 设置图形单位
新建各项设置后，［确定］。
至此，符合一般用途的标准绘图 模板已被设置，并以my A1的文 件名保存在硬盘中。同理，my A2、my A0标准绘图模板可由 相同的方法设置，需要时可随时 调用。如某图完成后，计划以 A1幅面打印，建议使用my A1， 其它类推。
对于学生在学习阶段的制图作业，建议采用图2所 示的标题栏，不设会签栏。
第7页/共43页
2.1 制图的基本规定
图2 标题栏一般规格
第8页/共43页
2.1 制图的基本规定
2.1.2 图 线：线宽与线型
任何工程图样都是采用不同的线型与线宽的图线绘制 而成的。建筑工程制图中的各类图线的线型、线宽、用途 如表2所示。
【下拉菜单】：格式➜图层
【命令】：layer
第23页/共43页
3.2 图层
【操作提示】： ☞线形：点击线型，可以选择不同的线型。线型需从线型 库中加载后，再选择。 ☞开关：开关某个图层。 ☞锁 定：锁住某个图层，则该图层上的图形不能被修改。 ☞打印：选择不打印，则某个图层不被打印。 【说明】： （1）图层的名称一般可根据线型的内容或用途命名。 （2）线宽与打印图纸的大小有关，按有关绘图标准选取。 （3）绘图时应严格根据图纸的要求选择相应的图层及线 形，不应混用。
第4页/共43页
2.1 制图的基本规定
表1.1 幅面及图框尺寸
第5页/共43页
2.1 制图的基本规定
图1 图框的格式
第6页/共43页
2.1 制图的基本规定
GB/T 50001－2001对图纸标题栏（简称图标）和 会签栏的尺寸、格式和内容都有规定。会签栏是指工程 建设图纸上由会签人员填写所代表的有关专业、姓名、 日期等的一个表格。不需要会签的图纸，可不设会签栏。
绘图环境设置与精确绘图
（一）图层特性管理器
AutoCAD2009通过“图层特性管理器”管理 图层，打开图形特性管理器的方法有4种：
功能区：“常用”选项卡“图层”面板 “图层特性”按钮。
命令: LIMITS ↙ 限
// 重新设置模型空间界
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 0,0 ↙ // 设置绘图区域左下角坐标
指定右上角点 <420.0000,297.0000>: 297,210 ↙ // 设置绘图区域右上角坐标
由左下角和右上角所确定的矩形区域为图形界限，它
决定了能显示栅格的绘图区域。通常不改变图形界 限左下角的位置，只需给出右上角的坐标。
提示：
1．当绘图界限检查功能设置为“ON”时，如果 输入或拾取的点超出绘图界限，则操作将无法进行。
2．当绘图界限检查功能设置为“OFF”时，绘 制图形不受绘图范围的限制。
三、图层设置
在AutoCAD中，图层是用于组织管理图 形对象的主要工具，可以使用图层按功能 组织信息以及执行线型、颜色、线宽和其 它标准。
在“选择线型”对话框中的线型列表中选择所需线型， 单击“确定”按钮。
图3-7 “加载或重载线型”对话框
提示：
图层中设置的线型，默认全局和单个线型比例 为1。但一般应设置全局线型比例等于绘图比例因 子。可以通过选择“格式” “线型”命令，打开 “线型管理器”对话框，在“全局比例因子”文本 框中输入新的比例因子。为什么在绘图中，有时虚 线或细点划线不能正常显示，可能就是全局线型比 例设置不合适引起的。
土木工程CAD第3章绘图环境的设置
3.1 图层的创建与设置
图3-10 选择所需的图层
3.1 图层的创建与设置
图3-11 “特性”选项板
3.1 图层的创建与设置
4.改变对象的默认属性
默认情况下，用户所绘图形对象将使用当前 图层的颜色、线型和线宽，称为随(ByLayer) 颜色、线型和线宽。但是，用户可以在选中 图形对象后，利用“特性”选项板中的工具 按钮为该图形对象设置不同于所在图层的颜 色、线型和线宽。
3.1 图层的创建与设置
要修改栅格覆盖的区域， 可选择“格式”→“图形 界限”选项，按照命令行 提示选择替代界限，从而 使栅格覆盖UCS坐标系的整 个 XY 平面。 在绘图过程中，如果需要 沿特定的角度绘图，可以 通过UCS坐标系来更改栅格 角度。通过旋转将十字光 标在屏幕上重新对齐，以 与新的角度匹配。
3.1 图层的创建与设置
2.删除图层
在图层特性管理器中，先选择图层，然 后单击“删除”按钮即可删除该图层。
不能删除的图层有0层和Defpoints(定义 点)层、当前层和含有实体的图层、外部 引用支持层。
3.1 图层的创建与设置
3.1.3 图层的颜色、线型和线宽设置
1.设置图层颜色
单击颜色图标，系 统将打开“选择颜 色”对话框，在 “索引颜色”“真 彩色”“配色系统” 选项卡中选择所需 要的颜色，然后单 击“确定”按钮， 如图3-5所示。
3.1 图层的创建与设置
1.“图层”面板
“图层”面板的 主要功能是对图 层进行控制，如 打开图层特性管 理器、切换图层 等，如图3-1 所 示。
图3-1 “图层”面板
3.1 图层的创建与设置
2.“特性”面板
“特性”面 板的主要功能 是对选中对象 的颜色、线型 和线宽进行控 制，如图3-2 所示。
CAD初始绘图环境设置
CAD初始设置绘图环境设置绘图环境设置基本步骤：1.命令: units（UN）单位及方向控制对话框2.命令:LIMITS重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)] <0,0>: 0,0指定右上角点<420,297>: 59400,42000 以A2图面大小为例在当前的“模型”或布局选项卡上，设置并控制栅格显示的界限。
指定左下角点或[开(ON)/关(OFF)] <当前>: 指定点，输入on 或off，或按ENTER 键左下角点:指定栅格界限的左下角点。
指定右上角点<当前>: 指定点或按ENTER 键打开:打开界限检查。
当界限检查打开时，将无法输入栅格界线外的点。
因为界限检查只测试输入点，所以对象（例如圆）的某些部分可能会延伸出栅格界限。
关闭:关闭界限检查，但是保持当前的值用于下一次打开界限检查。
3.命令F7: <栅格开>4.命令F9：<捕捉开>5. Opionst (OP) ：选项设置设置图面颜色等参数6.命令: '_zoom 设置范围缩放指定窗口的角点，输入比例因子(nX 或nXP)，或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: _e 正在重生成模型。
7.命令: ltscale输入新线型比例因子<1.0000>: 100用于图形中所有对象的线型比例因子的更改。
修改线型的比例因子将导致重生成图形。
8.命令: dimscale输入DIMSCALE 的新值<1>: 100初始值: 1.0000设置应用于标注变量（用于指定尺寸、距离或偏移量）的全局比例因子。
同时还影响具有 LEADER 命令的引线对象。
DIMSCALE 不影响测量的长度、坐标或角度。
使用 DIMSCALE 控制标注的全局比例。
但是，如果当前标注样式是注释性的，则DIMSCALE 将自动设置为零并且标注比例由CANNOSCALE系统变量控制。
CAD的绘图环境如何设置
CAD的绘图环境如何设置CAD的绘图环境对CAD绘图的影响很大，我们设置好了绘图环境绘图的时候才更方便。
下面是店铺带来关于CAD的绘图环境如何设置的内容，希望可以让大家有所收获!CAD的绘图环境设置的方法一、适当修改系统配置使用菜单栏中的“工具”→“选项”对话框修改系统配置：1.选择“显示”选项卡，修改显示精度为2000(最高20000，圆和圆弧的显示更平滑，但可能显示速度变慢)。
2.选择“用户系统配置”选项卡，自定义鼠标右键功能。
“默认模式”选择第一项“重复上一个命令”，“命令模式”选择第一项“确认”。
这样能提高绘图速度，当然也可不作改变，这要以个人习惯而定。
3.选择“选择”选项卡，将拾取框大小调整到中间偏左位置，拾取框大小变大，在绘图时更容易拾取对象。
二、确定图形单位从“格式”下拉菜单中选取“单位...”打开“图形单位”对话框，设置长度单位为小数即十进制，其精度为0;设置角度单位为十进制，其精度为0;设置缩放拖放内容的单位为毫米。
其余采用默认设置。
三、确定图形界限默认绘图界限为420×297，图纸幅面为A3横放。
改变图形界限，可从菜单栏中选取“格式”→“图形界限”，根据命令提示，输入相应数值，依次回车，则完成图形界限的改变。
单击状态行上的“栅格”按钮，打开栅格，栅格布满设置的图形界限之内的范围。
四、辅助绘图模式作必要调整，对状态栏各项进行设置1.要关闭“捕捉”，这样绘图时不会捕捉到栅格上的点。
2.右键单击“对象捕捉”按钮。
(1)在“极轴追踪”选项卡中，选中“启用极轴追踪”;将增量角设为30度;选中“用所有极轴角设置追踪”，保证在绘图时向各个方向都能出现追踪线。
(2)在“对象捕捉”选项卡中，将端点、中点、圆心、象限点、交点、垂足、切点这7个常用的选中，在绘图时若感觉捕捉点太多，出现互相干涉现象，可随时关闭多余的捕捉点，若有时需要用到特殊捕捉点，可利用“对象捕捉工具栏”中的临时捕捉点进行捕捉。
CAD-绘图环境设置(图文)
CAD绘图环境设置在绘制图形前，您需要设置一下自己的绘图环境。
它分为绘图单位设置和坐标系统设置。
一、绘图单位设置启动AutoCAD 2004，此时将自动创建一个新文件，打开“格式”菜单，选择“单位”命令，系统将打开“图形单位”对话框。
我们可通过“长度”组合框中的“类型”下拉列表选择单位格式，其中，选择“工程”和“建筑”的单位将采用英制。
单击“精度”下拉列表，您可选择绘图精度。
在“角度”组合框的“类型”下拉列表中可以选择角度的单位。
可供选择的角度单位有：“十进制度数”、“度/分/秒”、“弧度”等。
同样，单击“精度”下拉列表可选择角度精度。
“顺时针”复选框可以确定是否以顺时针方式测量角度。
当您修改单位的时候，下面的“输出样例”部分将显示此种单位的示例，如图1所示。
图1单击“方向”按钮，系统将弹出“方向控制”对话框，您可通过该对话框定义角度的方向，如图2所示。
图2可通过绘图单位命令UNITS设置。
命令执行方式如下：格式>单位命令：UNITS↙ 或DDUNITS↙弹出对话框如图所示：1）长度——计量单位及显示精度位。
2）角度——角度制及角度显示精度。
3）拖放比例——控制从工具栏或设计中心拖入当前图形块的测量单位，如果块或图形创建时使用的单位与此指定的不同，则在插入这些块或图形时，将对其按比例缩放。
4）输出样例——显示当前计数制和角度下的例子。
5）方向——设置起始角度（0度）的方向。
二、图形界限图形界限是AutoCAD绘图空间中的一个假想的矩形绘图区域，相当于您选择的图纸大小。
图形界限确定了栅格和缩放的显示区域。
设置绘图单位后，打开“格式”菜单，选择“图形界限”命令。
命令行将提示您指定左下角点，或选择开、关选择。
其中“开”表示打开图形界限检查。
当界限检查打开时，AutoCAD将会拒绝输入位于图形界限外部的点。
但是注意，因为界限检查只检测输入点，所以对象的某些部分可能延伸出界限之外；“关”表示关闭图形界限检查，您可以在界限之外绘图，这是缺省设置；“指定左下角点”表示给出界限左下角坐标值。
CAD工作空间配置 个性化定制绘图环境
CAD工作空间配置：个性化定制绘图环境CAD工作空间的配置对于设计师和绘图者来说非常重要。
一个合理配置的工作空间能够提高工作效率，并让我们更好地适应软件的操作方式。
在AutoCAD等CAD软件中，我们可以通过个性化定制来为自己创建一个符合个人习惯的绘图环境。
下面将介绍一些常用的CAD工作空间配置技巧。
第一步是重新调整自己的CAD界面。
在CAD中，我们可以通过重新排列工具栏、调整菜单栏和状态栏的位置以及更改快捷键来适应自己的操作习惯。
点击"工具栏"选项，我们可以选择工具栏的布局和显示/隐藏具体的工具栏。
对于常用的命令，我们可以将其放置在工具栏上，以便快速访问。
通过右键点击工具栏，我们还可以调整其大小和位置。
如果我们想要更大的绘图区域，可以通过隐藏菜单栏和状态栏来实现。
点击"视图"-"用户界面"，我们可以勾选或取消勾选显示菜单栏和状态栏的选项。
第二步是设置CAD命令的快捷键。
通过设置快捷键，我们可以更快速地执行命令，提高工作效率。
点击"格式"-"快捷键"，弹出快捷键编辑器。
在命令列表中选择我们要设置快捷键的命令，然后在"新快捷键"一栏中输入我们想要设置的快捷键组合。
比如，我们想要将直线命令设置为"L"键，只需在"新快捷键"中输入"L"，然后点击"应用"即可。
在设置快捷键时，建议尽量使用少量的键或使用易于按压的键盘组合，这样可以更快速地执行命令。
第三步是自定义CAD工作区。
通过工作区的自定义，我们可以创建符合自己工作习惯的CAD界面。
点击"视图"-"工作区"-"保存当前"，弹出工作区保存对话框。
在对话框中，我们可以为自己的工作区命名，并选择是否将当前的工作区设置作为默认工作区。
CAD2006绘图环境设置-精选文档
一、 设置绘图界限
绘图界限就是模型空间界限，指用户自己设定的绘图工作区的大小。是以坐 标形式表示，以绘图单位来度量。图形界限是在X、Y二维平面上设置的一个矩 形绘图区域，它是通过指定矩形区域的左下角点和右上角点来定义的，一般要 大于或等于实体（即用1︰1绘出的整图）的绝对尺寸。 启动【图形界限】设置命令的方法有： 下拉菜单：【格式】→【图形界限】 命令行：limits
五、数据输入的方法
在AutoCAD中，通常有三种数据输入方法：鼠标拾取法、命令窗口 输入法和动态输入法。
1、AutoCAD2019坐标系简介
WCS坐标为笛卡儿坐标，即X轴为水平方向，向右为正；Y轴为 竖直方向，向上为正，Z轴垂直于XY平面，指向读者方向为正。
坐标系图标 WCS总存在于每一个设计图形中，是唯一且不可改动的，其他任何坐 标系可以相对它来建立。AutoCAD将WCS以外的任何坐标系通称为用户坐 标系UCS（User Coordinate System），它可以通过执行UCS命令对WCS 进行平移或者旋转等操作来创建。
三角形的绘制
例：按照如下程序操作，绘制如图所示的五角星。
命令: _line 指定第一点: 200,100 // 输入A点的绝对直角坐标值 指定下一点或 [放弃(U)]: 100<0 // 输入B点的相对极坐标值 指定下一点或 [放弃(U)]: -100<36 // 输入C点的相对极坐标值 指定下一点或 [闭合(C)/放弃(U)]: 100<72 // 输入D点的相对极坐标值 指定下一点或 [闭合(C)/放弃(U)]: -100<108 // 输入E点的相对极坐标值 指定下一点或 [闭合(C)/放弃(U)]: C // 闭合到A点
【方向控制】对话框中有四种标准方位的复选框可供用户选择，也可选择 【其它】复选框，输入任意角度作为基准角度。通常选择系统默认方向【东】 为基准角度，即以屏幕上X轴的正向作为角度测量的起始方向。
第2章AutoCAD绘图环境设置
第2章第2章AutoCAD绘图环境设置教学目标：➢熟悉工程绘图的图纸大小➢掌握设置绘图单位与图形界限的方法➢懂得笛卡儿坐标与用户坐标，直角坐标与极坐标的区别➢学会设置图层及设置线形与颜色➢懂得命令执行方式➢懂得不一致的精确辅助绘图模式及其作用教学难点与重点：掌握设置绘图单位与图形界限的方法；掌握几种坐标方式；学会设置图层及线型的方法及精确辅助绘图模式。
如同传统手工制图一样，在绘图之前，需要行准备图纸、尺、笔等工具，同样计算机绘图在绘图前也应先设置好绘图的有关环境。
2.1 设置图纸大小与单位2.1.1图纸幅面进行绘图时，需要一定的幅面的图纸，这在中华人民共与国标准《技术制图与机械制图》都有全面的规定。
1、图纸幅面分为基本幅面与加长幅面。
如下图（1）图纸幅面：根据我国的国家标准（GB）工程制图标准，A系列图纸规格如下：A0=2A1=4A2=8A3=16A4（2）加长幅面：幅面代码尺寸B×L 单位：毫米A3×3 420×891A3×4 420×1189A4×3 297×630(3)留有装订线与不留装订线：见下图(4) 标题栏的尺寸如下表：规格名称A0，A1，A2，A3，A4 A5标题栏尺寸55×175，31×180 18×1752、设置图纸尺寸在AutoCAD中进行设计与绘图的工作环境是一个无限大的空间（即模型空间），它是一个绘图的窗口。
设置图形界限是将所绘制的图形布置在这个区域之内。
图纸的尺寸就是绘图区，即图形设置所操纵的区域，图形界限。
设置步骤：（1）命令行中输入：limits（或者“格式/图形界线”）重新设置模型空间界限系统提示：（2）“指定左下角或者［开（ON）/关(OFF)：若设置为ON则绘图范围仅限于图形界限之内，超出范围则不同意。
若指定图形左下角，则输入X、Y坐标。
通常按回车键，使用默认值（0，0）（3）“指定右上角”：如设置范围为A3图纸，则左下角是（0，0），右上角是（420，297）。
第六节cad绘图环境设置
关闭图层： 关闭某个图层后，该图层中的对象将不再显示，但仍然可在该图层
上绘制新的图形对象，不过新绘制的对象也是不可见的。另外通过鼠 标框选无法选中被关闭图层中的对象。
被关闭图层中的对象是可以编辑修改的。例如执行删除、镜像等命 令，选择对象时输入all 或Ctrl + A ，那么被关闭图层中的对象也会被选 中，并被删除或镜像。
图层特性管理器
菜单栏：【格式】/【图层】
命令栏：【Layer】/【La】
2、建筑制图图层设置
图层是用户管理图样强有力的工具。绘图时应考虑将图样划分为哪 些图层以及按什么样的标准进行划分。如果图层的划分较为合理且
采用了良好的命名，则会使图形信息更清晰、更有序，为以后修改、 观察及打印图样带来极大的便利。
六、标注样式
建筑施工图中的尺寸标注是施工图的重要部分，利用AutoCAD的尺 寸标注命令，可以方便快速地标注图纸中各种方向、形式的尺寸 。进行尺寸标注前，需要先设置好尺寸标注样式。
标注样式管理器：【Dimstyle】/【D】
【建筑】标注样式——[直线]标签页 修改尺寸线、尺寸界线颜色为绿色，线型、线宽随图层（Bylayer）不变； 基线间距，如果需要进行基线标注，则设为7~10； 超出尺寸线一般设置为2~3； 起点偏移量不小于2，可设置为3~10；
室内设计制图AutoCAD-AutoCAD入门和绘图环境设置
2.1 AutoCAD迅速入门
2.1.1 AutoCAD简介/切换工作界面
1.切换工作界面 不论顾客想要在哪种界面下进行工作，都要掌握切
换界面旳措施，AutoCAD 2023提供了多种措施，比 较常用旳有如下两种。 第1种：经过迅速访问工具栏。迅速访问工具栏位 于工作界面旳左上角，在其中有一种“工作空间”按 钮 ，该按钮会显示目前所使用旳工作空间，单击该 按钮将打开一种下拉菜单，在菜单中能够单击选择 相应旳选项来切换工作空间，如下图所示。
指定第一点:
//提醒顾客指定直线旳第一点
指定下一点或 [放弃(U)]: //提醒顾客指定直线旳下一点
在命令旳执行过程中，有时候需要顾客按回车键（Enter键）来确认操作
，有时候则不需要，例如在上面旳命令提醒中，当提醒顾客指定直线旳
第一点时，假如在绘图区域内旳任意位置单击鼠标左键，则在单击旳位
置上会出现直线旳起点，此时会直接进入第二步旳提醒；假如在提醒指
在AutoCAD 2023中“草图与注释”“三维基础”、“三维建模”3个不同旳工作界面 最大旳区别在于工具栏旳设置，如在默认打开旳“草图与注释”界面中主要显 示二维图形有关工具以以便二维图形旳绘制、修改等操作；在“三维基础”界 面中主要显示特定于三维建模旳基础工具，如下图左所示。一样在“三维建模 ”界面中则显示旳是三维建模特有旳工具，如下图右所示。
定第一点时，经过输入点旳坐标来精拟定位，那么输入坐标后需要按回
车键（Enter键）来确认执行操作。
2.1 AutoCAD迅速入门
2.1.2 AutoCAD下达命令旳方式/经过输入命令 执行
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD绘图环境设置在绘制图形前，您需要设置一下自己的绘图环境。
它分为绘图单位设置和坐标系统设置。

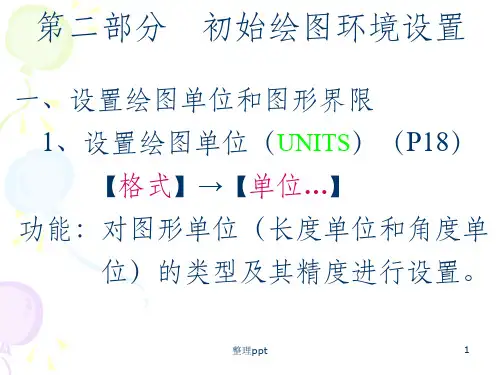

一、绘图单位设置启动AutoCAD 2004，此时将自动创建一个新文件，打开“格式”菜单，选择“单位”命令，系统将打开“图形单位”对话框。
我们可通过“长度”组合框中的“类型”下拉列表选择单位格式，其中，选择“工程”和“建筑”的单位将采用英制。
单击“精度”下拉列表，您可选择绘图精度。
在“角度”组合框的“类型”下拉列表中可以选择角度的单位。
可供选择的角度单位有：“十进制度数”、“度/分/秒”、“弧度”等。
同样，单击“精度”下拉列表可选择角度精度。
“顺时针”复选框可以确定是否以顺时针方式测量角度。
当您修改单位的时候，下面的“输出样例”部分将显示此种单位的示例，如图1所示。
图1单击“方向”按钮，系统将弹出“方向控制”对话框，您可通过该对话框定义角度的方向，如图2所示。
图2可通过绘图单位命令UNITS设置。
命令执行方式如下：格式>单位命令：UNITS↙ 或DDUNITS↙弹出对话框如图所示：1）长度——计量单位及显示精度位。
2）角度——角度制及角度显示精度。
3）拖放比例——控制从工具栏或设计中心拖入当前图形块的测量单位，如果块或图形创建时使用的单位与此指定的不同，则在插入这些块或图形时，将对其按比例缩放。
4）输出样例——显示当前计数制和角度下的例子。
5）方向——设置起始角度（0度）的方向。
二、图形界限图形界限是AutoCAD绘图空间中的一个假想的矩形绘图区域，相当于您选择的图纸大小。
图形界限确定了栅格和缩放的显示区域。
设置绘图单位后，打开“格式”菜单，选择“图形界限”命令。
命令行将提示您指定左下角点，或选择开、关选择。
其中“开”表示打开图形界限检查。
当界限检查打开时，AutoCAD将会拒绝输入位于图形界限外部的点。
但是注意，因为界限检查只检测输入点，所以对象的某些部分可能延伸出界限之外；“关”表示关闭图形界限检查，您可以在界限之外绘图，这是缺省设置；“指定左下角点”表示给出界限左下角坐标值。
输入坐标值后，系统将提示您指定右上角坐标值。
实际绘图时，用LIMITS命令随时改变。
LIMITS命令的功能是：设置绘图区的界限（就是定义“绘图纸”的大小），控制绘图边界的限制功能。
命令执行方式：格式>图形界限命令：LIMITS↙命令输入后提示：重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <,>（输入图纸左下角坐标或ON、OFF 后）:↙指定右上角点<,>:↙说明：指定左下角默认方式。
指定图纸的左下角和右上角的坐标值。
开（ON）输入ON后回车，使打开图形界限检查功能。
此时如果输入的图形点必须在界限以内，超出图形界限的点将被拒绝接受，当拒绝时会有“**超出图形界限”的提示。
关（OFF）关闭图形界限检查，是AutoCAD的默认方式。
三、绘图环境设置如果您对当前的绘图环境并不是很满意，请打开“工具”菜单，选择“选项”命令来定制AutoCAD，以使符合自己的要求。
在弹出的“选项”对话框，“文件”选项卡设置文件路径，您可通过该选项卡查看或调整种种文件的路径。
在“搜索路径、文件名和文件位置”列表中找到要修改的分类，然后单击要修改的分类旁边的加号框展开显示路径。
选择要修改的路径后，单击“浏览”按钮，然后在“浏览文件夹”对话框中选择所需的路径或文件，单击“确定”按钮。
选择要修改的路径，单击“添加”按钮就可以为该项目增加备用的搜索路径。
系统将按照路径的先后次序进行搜索。
若选择了多个搜索路径，则可以选择其中一个路径，然后单击“上移”或“下移”按钮提高或降低此路径的搜索优先级别，如图3所示。
图3“显示”选项卡用于设置：是否显示AutoCAD屏幕菜单；是否显示滚动条；是否在启动时最小化AutoCAD窗口；AutoCAD图形窗口和文本窗口的颜色和字体等，如图4所示。
图4单击“颜色”按钮，在对话框上部的图例中单击要修改颜色的元素，在“窗口元素”框中将显示该元素的名称，“颜色”框中将显示该元素的当前颜色。
然后在“颜色”下拉列表中选择一种新颜色，单击“应用关闭”按钮退出，如图5所示。
图5单击“字体”按钮将显示“命令行窗口字体”对话框，我们可以在其中设置命令行文字的字体、字号和样式，如图6所示。
图6通过修改“十字光标大小”框中光标与屏幕大小的百分比，您可调整十字光标的尺寸。
“显示精度”和“显示性能”区域用于设置着色对象的平滑度、每个曲面轮廓线数等。
所有这些设置均会影响系统的刷新时间与速度，并进而影响您操作的流畅性。
“打开和保存”选项卡用于控制打开和保存相关的设置。
对文件的存储类型、安全性、新技术的应用作了重大的改进，如图7所示。
图7“打印”选项卡控制打印输入的选项。
您可以从“新图形的缺省打印设置”中选择一个设置作为打印图形时的缺省设备。
单击“添加或配置打印机”按钮将打开AutoCAD目录下的“\chs\Plotters”文件夹，该文件夹中包含AutoCAD 安装的打印机配置文件，另外有一个添加打印机向导，可以用它来为AutoCAD 添加打印机。
“基本打印机选项”区域控制基本的打印设置。
可以在“系统打印机后台打印警告”下拉列表中选择发出警告的方式；可以在“OLE打印质量”下拉列表中选择打印OLE对象的质量。
“新图形的缺省打印样式”中可以指定对象的颜色、抖动、灰度、画笔指定、屏幕显示、线型、线度、端点样式、连接样式和填充样式等，如图8所示。
图8“系统”选项卡用来控制AutoCAD的系统设置。
“当前三维图形显示”区域中包含控制三维图形显示系统的相关选择。
列表框中列出了当前有效的三维图形显示系统。
缺省是“GSHEIDI10”，即Heidi维图形显示系统，如图9所示。
图9单击“特性”按钮，显示“三维图形系统配置”对话框，在其中可以对当前的三维图形显示系统进行配置，设置完成后“应用并关闭”按钮返回“系统”选项中，如图10所示。
图10“允许长符号名”复选框被选中时，可以在图标、标注样式、块、线型、文本样式、布局、用户坐标系、视图和视口配置中使用长符号名来命名，名称最多可以包含255个字符。
“数据库连接选项”用于设置AutoCAD与外部数据库连接的相关选项。
“用户系统配置”选项卡用于设置优化AutoCAD工作方式的一些选项。
“AutoCAD设计中心”中的“源内容单位”设置在没有指定单位时，被插入到图形中的对象的单位。
“目标图形单位”设置没有指定单位时，当前图形中对象的单位，如图11所示。
图11单击“线宽设置”按钮将弹出“线宽设置”对话框。
用此对话框可以设置线宽的显示特性和缺选项，同时还可以设置当前线宽，如图12所示。
图12“选项”对话框中的“草图”选项卡中包含了多个设置AutoCAD辅助绘图工具的选项。
“自动追踪设置”控制自动追踪的相关设置。
它有“显示极轴追踪矢量、显示全屏追踪矢量、显示自动追踪工具栏提示”三个选项，如图13所示。
图13“选择”选项卡中可控制AutoCAD选择工具和对象的方法。
您可以控制AutoCAD拾取框的大小、指定选择对象的方法和设置夹点，如图14所示。
图14“配置”选项卡用来创建绘图环境配置，还可以将配置保存到独立的文本文件中，如图15所示。
如果用户的工作环境经常需要变化，可以依次设置不同的系统环境，然后将其建立成不同的配置文件，以便随时恢复，避免经常重复设置的麻烦。
图15四、坐标系设置绘图时通过坐标系在图形中确定点的位置。
您可设置和使用自己的可移动的坐标系，从而更好地在解雇、等轴测或正交三维视图中绘图。
AutoCAD图形中各点的位置是用笛卡尔右手坐标系统来确定的。
笛卡尔坐标系用三个轴，即X轴、Y轴和Z轴。
绘制新图形时，AutoCAD缺省将用户图形置于世界坐标系中。
世界坐标系的X轴为水平方向；Y轴为垂直方向；Z轴垂直于XY平面。
图形中的任何一点都是用相对于原点（0,0,0）的距离和方向来表示的。
世界坐标系的重要之处在于它总是要在绘图中用到，并且它不能被改变，其他任何坐标系都可以相对于它建立起来。
其余的坐标系称之为用户坐标系，可以用命令创建。
虽然世界坐标系是固定的，但可以从任何角度来观察它或转动它而不用改变为另外的坐标系。
极坐标系是用一个距离值和角度值来定位一个点。
也就是说您使用极坐标系输入的任意一点均是相对于原点（0,0,0）的距离和角度表示的。
在二维空间中，绝对直解坐标是将点看成从原点（0,0）出发的，沿X轴与Y轴的位移。
绝对极坐标也是将点看成是对原点（0,0）的位移，不同之处在于您输入的是该点与原点的距离及与极轴的角度。
在AutoCAD中，极坐标表示方法为“距离<角度”。
例如：“100<45”表示距离为100个图形单位，角度为45度处的一点。
使用相对坐标，您通过输入相对于当前点的位移或者距离和角度的方法来输入新点。
AutoCAD规定所有相对坐标的前面添加一个@号，用于表示与绝对坐标的区别。
”表示距当前点沿X轴正方向30个单位、沿Y轴正方向15个单位的新点。
”表示距当前点的距离为100个单位，与X轴夹角为72度的点。
提示：同时按住“Shift”键和“2”键可以输入符号@。
坐标显示的作用是追踪作图时的光标位置，AutoCAD在窗口底部状态栏中显示当前光标的位置坐标。
您可以按“F6”键或“Ctrl”＋“D”，在坐标的开、关模式间切换。
用户坐标系是可移动的坐标系。
使用用户坐标系，您可以将复杂的三维问题变成简单的二维问题。
用户坐标系也可以通过平移和旋转来生成，从而指定新的XY平面和新的原点。
用户坐标系图标通常显示在坐标原点或者当前视区的左下角处，表示用户坐标系的位置和方向。
如果用户坐标系图标显示在坐标原点，那么在图标中有一个加号。
如果用户坐标系图标们于视口的左下角，也就是说没有位于坐标原点上，那么用户坐标系图标中没有加号显示。
当用户处于世界坐标系中时，用户坐标系图标Y箭头就会有一个“W”，表明当前视图正处于世界坐标系中。
