第八章 点的合成运动8-1 M 点沿y 轴作谐运动,运动方程为:0=x ,()β+=kt a y cos 。
如将M 点放映到银幕上,此银幕以匀速v 向左运动。
试分析M 点的牵连、相对和绝对运动,并求M 点映在银幕上的轨迹。
答案:相对运动方程 ()⎩⎨⎧+='='βkt a y vt x cos ;相对运动轨迹 ⎪⎭⎫ ⎝⎛+'='βx v k a y cos8-2 M 点沿圆盘直径AB 以v 匀速运动,当开始时,M 点在圆盘中心,且直径AB 与Ox 轴重合。
如圆盘以匀角速度w 绕O 轴转动,求M 点的绝对轨迹。
答案:轨迹方程:ϕωv r =8-3 半径为r 的齿轮Ⅱ由曲柄OA 带动沿同样半径的固定齿轮Ⅰ而滚动,曲柄以角速度w 0绕O 轴转动。
设在曲柄OA 上固连一动系,试求动齿轮上B 、C 、D 三点的牵连速度。
答案:0003,5,ωωωr v r v r v eD eB eC ===8-4 河的两岸相互平行,设各处河水流速均匀且不随时间改变。
一船由点A 朝与岸垂直的方向等速驶出,经10min 到达对岸,这时船到达点B 下游120m 的点C 。
为使船从点A 能垂直到达对岸的点B ,船应逆流并保持与直线AB 成某一角度的方向航行。
再此情况下,船经12.5min 到达对岸。
求河宽L 、船对水的相对流速v r 和水的流速v 的大小。
答案:200m L =;m /s 333.0=r v ;m/s 2.0=v8-5 水流在水轮机工作轮入口处的绝对速度m/s 15=a v ,并与铅垂直径成︒=60ϕ角。
工作轮的半径m 2R =,转速r/min 30n =。
为避免水流对工作轮叶片想冲击,叶片应恰当的安装,以使水流对工作轮的相对速度与叶片相切。
求在工作轮外缘处水流对工作轮的相对速度的大小和方向。
答案:m /s 06.10=r v ; v r 与半径的夹角为︒8.418-6 矿砂从传送带A 落到另一传送带B ,其绝对速度m /s 4v 1=,方向与铅直线成︒30角。
第5章点的合成运动习题解答080814讲课稿

第 5 章点的合成运动习题解答0 8 08 1 4第五章点的合成运动本章要点一、绝对运动、相对运动和牵连运动一个动点,两个参照系:定系,动系;三种运动:绝对运动、相对运动和牵连运动,包括三种速度:绝对速度、相对速度和牵连速度;三种加速度:绝对加速度、相对加速度和牵连加速度;牵连点:动参考系上瞬时与动点相重合的那一点称为动参考系上的牵连点。
二、速度合成定理动点的绝对速度,等于它在该瞬时的牵连速度与相对速度的矢量和,即V a V e V r解题要领1定系一般总是取地面,相对定系运动的物体为动系,动点不能在动系上.2牵连速度是牵连点的速度•3速度合成定理中的三个速度向量,涉及大小方向共六个因素,能且只能存在两个未知数方能求解,因此,至少有一个速度向量的大小方向皆为已知的.4作速度平行四边形时,注意作图次序:一定要先画大小方向皆为已知的速度向量,然后再根据已知条件画上其余两个速度向量,特别注意,绝对速度处于平行四边形的对角线位置.5用解三角形的方法解速度合成图.三、加速度合成定理1牵连运动为平移时的加速度合成定理当牵连运动为平移时,动点的绝对加速度等于牵连加速度与相对加速度的矢量和,即a a a e a r ,当点作曲线运动时,其加速度等于切向加速度和法向加速度的矢量和,因此上式还可进一步写成a;a a a e n t na e a r a r其中a;dv;,n aa2V a tdV e n,a e ,a e2Ve a t,a r dV r,a n2v■ ?a, e, r依次dt a dt e dt r为绝对轨迹、牵连轨迹和相对轨迹的曲率半径。
解题要领1牵连运动为平移时的加速度合成定理只对“牵连运动为平移时”成立,因此,判定牵连运动是否为平移至关重要.2牵连运动为平移时的加速度合成定理涉及的三个加速度,每一加速度都可能有切向和法向加速度。
但是,法向加速度只与速度有关,因此,可以通过速度分析予以求解,从而在此处是作为已知的。
08-点的合成运动

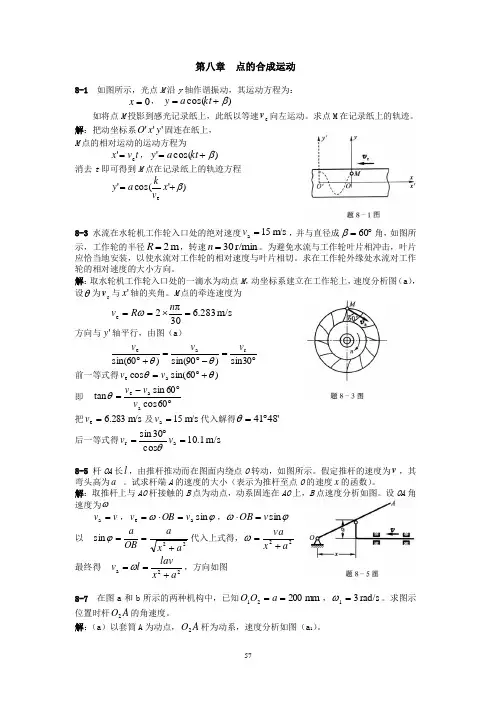

第八章 点的合成运动8-1 如图所示,光点M 沿y 轴作谐振动,其运动方程为:0=x , )cos(β+=kt a y 如将点M 投影到感光记录纸上,此纸以等速e v 向左运动。
