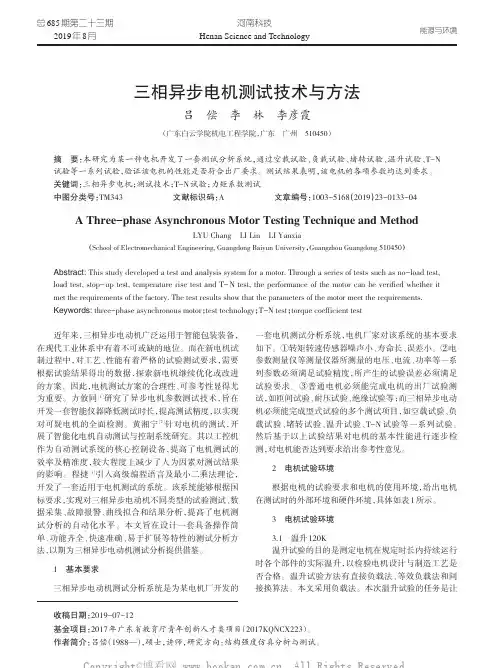

三相异步电机测试技术与方法
三相异步电机测试技术与方法摘要：为了使工业生产能够准确、有效的进行，就需要按照规定的要求定期对电机进行检查维护和保养，这样就能及时检测出电动机的设备故障问题，有效地预防事故的发生。
鉴于此，本文主要分析三相异步电机测试技术与方法。
关键词：三相异步电机；测试技术；方法中图分类号：TM343 文献标识码：A1、概述在工业自动化领域中，大量自动化设备的运转都离不开电机，而交流异步电机作为所有电机中最常见的一种，凭借其简单的构造、低廉的价格与强大的过载能力，使其广泛应用于各个领域。
在三相异步电机使用时，需要根据其负荷最大值进行选型，不过实际上，其负载值是根据三相异步电机处于空载或轻载时所决定的，因此，三相异步电机的功率因数减小会降低其工作效率，从而导致电能被大量浪费。
三相异步电机的基本结构由定子和转子两部分组成。
定子是静止的部分,它主要由机座、定子铁芯、定子绕组等部分组成；转子是电机的转动部分，由转轴及其铁芯、绕组部分组成。
根据三相异步电机转子结构不同，又分为笼型转子和绕线转子两类。
笼型转子绕组的形状就像一个关老鼠的笼子，由插入每个转子槽中的导条和两头的环形端环组成。
绕线转子绕组与定子绕组相似，对称的三相绕组的三个首端分别与转轴上三个相互绝缘的铜制集电环相连，转子绕组通过电刷与外电路连接。
三相异步电动机在正常运行时，如果某一相线路的电源突然断开，电动机就处于缺相运转状态。
此时电动机如果继续长时间运转，定子电流将会大幅上升，转速也会下降严重，乃至发生堵转，这时电机就会因电流过大发热而被烧毁。
工程实践中，缺相运行是造成电动机烧毁的重要因素，因此对三相异步电机实施缺相保护是非常必要的。
一般采用热继电器和自动空气断路器可以迅速切断电源，使电动机停止运转，从而达到缺相保护的目的。
2、三相异步电机工作原理与常见故障如果在三相交流异步电机定子上的三组结构完全相同的空间位置互差电角度为120°的三相绕组中通入三相交流电，将在定子与转子间隙中产生交变的合成磁场，合成磁场沿定子绕组内圆旋转，此为旋转磁场。
电机拖动考试试题
5、使用电压互感器时其二次侧不允许短路，而使用电流互感器时二次侧则不允许开路（ b ）。
三、单项选择题
1、变压器空载电流小的原因是c
①一次绕组匝数多，电阻很大；②一次绕组的漏抗很大；③变压器的励磁阻抗很大；④变压器铁心的电阻很大。
（1）20%；（2）大于20%；（3）小于20%。
二、判断题
1、直流电动机的人为特性都比固有特性软。（a ）
2、直流电动机串多级电阻起动。在起动过程中，每切除一级起动电阻，电枢电流都将突变。（ b ）
3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。（b ）
3、三相绕线转子异步电动机转子回路串入电阻可以增大起动转矩，串入电阻值越大，起动转矩也越大。（ a ）
4、三相绕线转子异步电动机提升位能性恒转矩负载，当转子回路串接适当的电阻值时，重物将停在空中。（ b）
5、三相异步电动机的变极调速只能用在笼型转子电动机上。（ b ）
三、选择题
1、与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：c
2、变压器空载损耗：d
①全部为铜损耗；②全部为铁损耗；
③主要为铜损耗；④主要为铁损耗
3、一台变压器原边接在额定电压的电源上，当副边带纯电组负载时，则从原边输入的功率：c
①只包含有功功率；②只包含无功功率；
③既有有功功率，又有无功功率；④为零。
4、变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流：b
3、三相异步电动机空载时，气隙磁通的大小主要取决于：a
高压电工考试题库(含答案)
高压电工考试题库含答案1、【单选题】()是指继电器不动作时处于断开状态的接点。
（ B ）A、动断接点B、动合接点C、延时动断接点2、【单选题】中性点直接接地系统,如电气设备发生一相碰壳,人体接触电气设备,相当于发生()。
（ A ）A、单相触电B、灼伤C、两相触电3、【单选题】事故情况下,在全站无电后,应将()支路断路器分闸断开。
（ C ）A、各出线B、电压互感器C、电容器4、【单选题】交流真空接触器-熔断器组合电器,()的使用空间。
（ A ）A、拓展了接触器B、限制了接触器C、限制了熔断器5、【单选题】在额定电压下,变压器铁损是一个恒定量,它随实际运行电压(),是衡量变压器能耗的重要指标。
（ A ）A、成正比变化B、成反比变化C、平方成正比变化6、【单选题】差动保护属于按()分类。
（ A ）A、保护原理B、被保护的对象C、保护所起作用7、【单选题】架空线路装设自动重合闸装置后,可以()。
（ A ）A、提高供电可靠性B、提高耐雷水平C、降低杆塔接地电阻8、【单选题】电气工作开始前,必须完成()。
（ C ）A、工作间断手续B、交接班手续C、工作许可手续9、【单选题】线圈中感应电动势的大小,与线圈的匝数()。
（ A ）A、成正比B、成反比C、无关10、【单选题】绝缘棒一般每()进行一次绝缘试验。
（ C ）A、1个月B、6个月C、12个月11、【单选题】绝缘物在强电等因素作用下,完全失去绝缘性能的现象称为()。
（ B ）A、绝缘老化B、绝缘的击穿C、绝缘破坏12、【单选题】被测量交流电流如大于()A时,一般需要配合电流互感器进行测量。
（ B ）A、1B、5C、1013、【单选题】安全生产五要素包括安全文化、安全法制、安全责任、()和安全投入。
（ C ）A、安全措施B、安全监管C、安全科技14、【单选题】装设接地线必须(),而且接触必须良好。
（ A ）A、先接接地端,后接导体(设备)端,B、先接导体(设备)端,后接接地端,C、先测接地电阻,再接接地端15、【单选题】高压成套装置的“五防”联锁功能之一是()。
低压取证题库考题
1..在特别潮湿场所、高温场所、有导电灰尘的场所或有导电地面的场所，对于容易触及而又无防止触电措施的固定式灯具，且其安装高度不足2.2m时，应采用( B: 24 )V安全电压。
3.以气体放电灯为主要负荷的三相四线电路中，中性线截面不应小于( A: 相线截面)。
4、发生下列( D: 绝缘套管严重闪络放电)故障情况之一时，电容器组应紧急退出运行。
6、电动机的输出功率与输入功率的比值是其( B: 效率 )7、防直击雷的人工接地体距建筑物出入口和人行道不应小于( D: 3)m。
8、单纯为了消除导电体上的静电，接地电阻（D: 100Ω）Ω9、当用电单位总功率因数低于( C: 0.9 )时，应投入并联电容器。
12、在380V低压IT系统中，一般要求保护接地电阻≤ ( A: 4)Ω14、 ( A: TN-S-C )系统是不允许存在的。
15、电力设备接地体与独立避雷针接地体之间的最小距离为( C: 3 )m。
16、重复接地的安全作用不包括( D: 减轻线路过负荷的危险 )。
17、Ⅱ类设备是具备( A: 双重绝缘 )特征的设备。
21、单相电容起动异步电动机的( A: 1 )组定子绕组在起动时串联有电容器。
**5. 断路器过流脱扣电流值不应大于( B: 15A)A29、直埋电缆沟底电缆上、下应铺设厚( B: 100 )mm的沙或软土。
34、电力电缆铝芯线的连接常采用( B: 钳压法 )。
**35、安全隔离变压器输入回路与输出回路之间的绝缘电阻不应低于( D: 7 )MΩ。
37、避雷器属于对( A: 雷电冲击波 )的保护元件。
38、人体阻抗是由( A: 电阻和电容 )组成。
9、并联电路的总电容与各分电容的关系是( A: 总电容>分电容 )。
42、由分立元件组成的单相桥式整流电路要用到( D: 4)只二极管。
44、《中华人民共和国安全生产法》规定，安全设备的设计、制造、安装、使用、检测、维修、（B: 改造和报废），应当符合国家标准或者行业标准。
电动机效率测量不确定度评定
损 耗 。 子在 规 定温 度 （） ， 损耗 相 对合 成 不确 定度 （ 的计 算 公式 ：
其 中 Ｐ 空载 输入 功率 一 载 定子 铜耗 ， ， 空
＝１５ ＦＩＲ ．＊ ＊
ｕ
函数 ；
笋２ 】 ｏ ［ 阮 ｆ
） 为直 接测 量参 量 的相对 Ｂ类合 成 不确 定度 。
在 具体 方 法上 目前 并 不统 一 ，不 同 的试 验方 法 测试 的结 果必 定 不
ｓ ） ／ ∑（ ｚ ．２ （ ＝ ＼ △ ＝０％ ￡ ０８ 厂
Ｍ（ ） ： ： ．３ ，，ｎ ＝ － ＝ ０ ０ ％ ’ｉ ） ｎ １ ５
、ｎ ／
。
同， 其是 不确 定度 评定 结果 就更 不一 致 。为确 保 各实 验室对 电机 ４ 单 一 测 量 Ｂ 类 标 准 不 确 定 度 尤 测 试结 果 的一 致 性 ， 本文 根据 我 国 中小 型三 相 异 步 电动机 （ 以下 简 在 试 验 中 ， 测量 的各个 参 数 有 的可 以通 过仪 表 直接 测 得 ； 被 有 称“ 电机 ’能效 等 级检 测 的要 求 ， ， ） 依据 Ｇ ／ １３ －２ ０ （ 相 异 步 的则 为间 接测 量 ， Ｂ Ｔ ０ ２ ０５ 仨 即通 过 测量 与 之 有 函数关 系 的各 量 经计 算 而得 。 电动机试 验方 法》 中的 Ｅ 法 ， 电机效 率进 行 不确定 度评 定 。 １ 对 直 接测 量和 间 接测 量 ２种情 况 下 的 Ｂ类 标 准不 确 定度 的 合成 方法
数据进行计算 ， 得到 了电机效率测 量不确定度 。
关键 词 ： 电动机 效率； Ａ类 不确定度 ； Ｂ类标准不确 定度 ； 相对 Ｂ类 不确 定度； 扩展不确 定度
０ 引 言
2021年电气工程师公共基础试题与答案(Part7)
2021年电气工程师公共基础试题与答案（Part7）共1种题型，共60题单选题(共60题)1.三相异步电动机的工作效率与功率因素随负载的变化规律是：A：空载时，工作效率为0，负载越大功率越高B：空载时，功率因素较小，接近满负荷时达到最大值C：功率因素与电动机的结构和参数有关，和负载无关D：负载越大，功率因素越大【答案】：B【解析】：提示三相交流电动机的功率因素和效率均与负载的大小有关，电动机接近空载时，功率因素和效率都较低，只有当电动机接近满载工作时，电动机的功率因素和效率才达到较大的数值。
2.微分y″=x+sinx方程的通解是()。
(c1，c2为任意常数)A：B：C：D：【答案】：B【解析】：3.根据《建筑法》的规定，工程监理单位()转让工程监理业务。
A：可以B：经建设单位允许可以C：不得D：经建设行政主管部门允许可以【答案】：C【解析】：业主与监理单位是委托与被委托的关系，工程监理单位应当根据建设单位的委托，客观、公正地执行监理任务。
4.潜水完全井的产水量的大小与()成正比。
A：井的半径B：井的影响半径C：含水层厚度D：土壤渗流系数【答案】：D5.国务院负责安全生产监督管理的部门依照《安全生产法》，对全国安全生产工作实施()。
A：落实整改意见B：安全检查C：综合监督管理D：有关法律的制定【答案】：C7.在双缝干涉实验中，为使屏上的干涉条纹间距变大，可以采用的办法是()。
A：使屏靠近双缝B：使两缝的间距变小C：把两缝的宽度稍微调窄D：改用波长较小的单色光源【答案】：B【解析】：8.在图示xy坐标系下，单元体的最大主应力σ1大致指向：A.第一象限，靠近x轴A：第二象限，靠近y轴B：第一象限，靠近x轴C：第二象限，靠近y轴D：【答案】：A【解析】：提示图示单元体的最大主应力σ1的方向，可以看作是σx的方向（沿工轴）和纯剪切单元体的最大拉应力的主方向(在第一角限沿45°向上)，叠加后的合应力的指向。
三相异步电动机的参数测定
三相异步电动机的参数测定三相异步电动机是工业生产中常用的一种机械设备，其性能参数的合理测定对于设备的运行维护、故障诊断以及节约能源等方面具有重要意义。
本文主要介绍三相异步电动机的参数测定方法。
1. 基本结构和工作原理三相异步电动机是由定子和转子两部分组成。
其中，定子是由电磁铁线圈、铁芯和端盖组成，转子是由铜导体（亦称作离子）和铁芯组成。
在电源的驱动下，定子线圈中形成不间断的交变电流，调节转子和定子之间的磁场使得转子开始旋转。
由于转子导体的移动，感应出对应的逆向电势，即“感应电势”，进而阻碍电流的进一步流动，使得机械能输出稳定。
2. 测量参数（1）空载测试空载测试是指在电机不带载（即转子不带外来负荷）的情况下运行，测试该状态下的磁场特性、无负载电流和功率等参数。
测试步骤如下：首先，将电动机空载连接于电源，确保电机正常启动。
然后，使用电流表和功率表等测试工具测量该状态下的电流和功率。
最后，将测得的数值与电机的额定数值比较，目的是判断电机的稳定性和电路系统的效率。
（2）短路测试通过带有额定负载的测试可以获取到一些转速、转矩、功率等关键参数。
这种测试可以检测电机的运行能力和效率等。
测试步骤如下：首先，将特定负载连接于电机，确保不对电机造成损坏。
然后，使用转速传感器、扭矩传感器、功率计和电能表等测试设备测量测试所需参数，并记录下相应数据。
最后，根据测得的数据分析电机的运行能力和效率。
3. 结论通过以上的三种测试,我们就可以获取一些重要的性能参数，比如空载电流、短路电流、转矩、输出功率、效率等。
针对这些参数，我们在日常维护和故障诊断时可以结合实际情况进行全方位的分析与判断，以减小不必要的损失和风险。
各类电机效率测试方法介绍
各类电机效率测试方法介绍《GB/T1032-2012三相异步电动机试验方法》中电机效率的测试方法有A法、B法、C 法、E法或E1法、F法或F1法、G法或G1法、H法，另外对于支持调速的电机，还有MAP 图法，不同的试验方法适应不同的电动机，不同试验方法准确性也不一样，下面就让我们一起来看一下几种常用测试方法的区别。
《GB/T1032-2012三相异步电动机试验方法》中电机效率的测试方法有A法、B法、C 法、E法或E1法、F法或F1法、G法或G1法、H法，另外对于支持调速的电机，其中常用的有A法（输入-输出法）、B法（测量输入和输出功率的损耗分析法）、E法（测量输入功率的损耗分析法）。
对于支持调速的电机，像变频电机、伺服电机等，就需要用电机效率MAP 图测试法。
不同的试验方法适应不同的异步电动机，不同试验方法准确性也不一样，下面重点介绍常用的A法、B法、E法、MAP图法。
电机A法效率测试（输入-输出法）：A法的特点是由测得的输出功率与输入功率之比就可知电机的效率。
此直观效率值与测试时的介质温度值有关。
为提高测试结果的准确性和便于分析比较，需用修正到基准冷却介质温度（25℃）的输出功率和输入功率，计算电机的效率。
A法适用于不大于1KW的异步电动机，平时电机效率试验大多都是使用A法进行的。
电机B法效率测试（测量输入和输出功率的损耗分析法）：B法属于低不确定度测试方法，准确度最高。
B法采用的是使用转矩测量装置（比如MPT1000），根据测试结果求取负载杂散耗损耗值，整个测试过程经历温升试验、空载试验、负载试验，较复杂。
实现B法的关键是具备符合要求的输出机械功率仪器、负载设备、及输入测量仪表，像测量仪表的精度就要求都在0.2级以上。
B法适用于不大于400KW的异步电动机，常用于高效电机的能效标签认证测试。
电机E法效率测试（测量输入功率的损耗分析法）：E法效率测试是通过测量定子输入功率，从输入功率中减去总损耗即为输出功率。
GB 19071.2-2003 风力发电机组 异步发电机试验方法
测量 时发电机 的状 态， 仪表 的选用及测量方法应符合 Ｇ ／ １３ 规定。对 于双绕组发 电机应分别 Ｂ Ｔ ２ ０ 测量两套绕组 及相互 间的绝缘电阻。 ４２ 绕组在实 际冷状态下直流 电阻的测定 ． 按 Ｇ ／ ０２ １３ 规定进行 。 Ｂ Ｔ
部分 。
Ｇ ７５ 旋转电机 Ｂ ５
定额和性能（ ｔ ６０４１１９ ） ｉ ＩＣ ３－：９６ ｄ Ｅ ０
Ｇ ／ １ ２ ３ 三相异步 电动机试验方法 Ｂ Ｔ ０ Ｇ ／ ４ ２１ ４． 旋转 电机外壳防护分级（Ｐ代码）ｉ ＩＣ ０４５１９） Ｂ Ｔ ９ Ｉ （ ｔ Ｅ ６ ３－：９ １ ｄ ０ Ｇ １０８ ０。 － ２０ 轴 中心 高为 ５ ｍ 及 以上电机 的机械振动振 动的测量 、 Ｂ ６ ０ ６ ｍ 评定及 限值 （ ｔ ｉ ＩＣ ｄ Ｅ
ｎ＝６Ｘ ／ ） ｏ ０ （ ｐ ｆ 当 了波动时 ，。 ｎ 也随之变化。 ４３ １ 发电机空载特性的测定 和用 发电机法求取空载铁耗 Ｐ ．． Ｍ ４３ １１ 发电机空载特性 的测 定 ．．． 试验时 ， 可采用图 １ 试验线路 ； 测定前 ， Ｆ应在 同步转 速下空转 （ Ｔ Ｙ 与 Ｙ完全脱开）使机 械损耗基本达到稳定 ， Ｄ的输出功率 ， 即 相隔 ３ ｍｉ的两个读数之差应不大于前一个读数的 ３ 并记 录 Ｄ的输出功率 ｐ ０ ｎ ％， － Ｄ拖动 Ｙ Ｆ至同步转速 ， 并保持不变 ， 利用 Ｔ Ｙ为 Ｙ Ｆ提供励磁 ， 调节 Ｔ 测定在不同空载电压 Ｕ Ｙ， ｏ 下空载 电流 Ｉ， Ｉ＝ｆ Ｕ ｌ Ｎ 关系曲线图（ ２． ｏ作 ｏ （ ａｕ ） 图 ）
ＧＢ Ｔ ０ １２ ２ ０ ／ １ ７ ．－ ０ ３ ９
风力发电机组
范围
异步发 电机
永磁同步电机能效评定方法
永磁同步电机能效评定方法永磁同步电机在生产生活中应用日益广泛，随着电机的广泛应用，其能效是一个及其重要的技术指标。
本文主要根据永磁同步电机试验标准要求对永磁同步电机的能效评定方法及相关操作要求进行介绍。
一永磁同步电机能效试验方法永磁同步电机的能效评定主要参照GB/T22669三相永磁同步电动机试验方法试验标准办法，能效试验主要有以下几种标准方法：◆A法——输入-输出法◆B法——损耗分析及输入-输出法间接测量杂散损耗二永磁同步电机能效试验方法效率是以同一单位表示的输出功率与输入功率之比，通常以百分比表示。
输出功率等于输入功率减去总损耗，若已知三个变量(输入，总损耗或输出)中的两个，就可以用下式1或式2求取效率： (1) (2)注： P2——输出功率；ΣP——修正后输入功率； P1——输入功率。
GB 30253 永磁同步电动机能效限定值及能效等级对电机能效检测引用GB/T 22669 三相永磁同步电动机试验方法。
对于异步起动三相永磁同步电动机电动机效率应按GB/T 22669中10.2.2的“测量输入-输出功率的损耗分析法(B法)”确定；对于电梯用永磁同步电动机、变频驱动永磁同步电动机的效率参照GB/T 22670中10.2.1“直接法——输入-输出法(A法)”确定。
1异步起动三相永磁同步电动机效率试验方法——B法B法——测量输入-输出功率的损耗分析法需要采用电功率测试仪器及转矩转速测试仪器对相关参数进行测量采集。
电量测量仪器的准确度应不低于0.5级。
用B法测定电机效率时，为保持试验结果的准确性和重复性，要求仪器的准确度等级不低于0.2级(满量程)。
转矩测量仪一般试验用转矩测量仪(含测功机和传感器)的准确度等级应不低于0.5级。
采用B法测定效率时，转矩测量仪的准确度等级应不低于0.2级(满量程)。
转速表读数误差在±1r/min以内。
频率表的准确度等级应不低于0.1级(满量程)。
B法试验主要由额定负载热试验，负载试验和空载试验三部分组成。
各类电机效率测试方法介绍
各类电机效率测试方法介绍
《GB/T1032-2012三相异步电动机试验方法》中电机效率的测试方法有A法、B法、C法、E法或E1法、F法或F1法、G法或G1法、H法，另外对于支持调速的电机，还有MAP图法，不同的试验方法适应不同的电动机，不同试验方法准确性也不一样，下面就让我们一起来看一下几种常用测试方法的区别。
《GB/T1032-2012三相异步电动机试验方法》中电机效率的测试方法有A 法、B法、C法、E法或E1法、F法或F1法、G法或G1法、H法，另外对于支持调速的电机，其中常用的有A法（输入-输出法）、B法（测量输入和输出功率的损耗分析法）、E法（测量输入功率的损耗分析法）。
对于支持调速的电机，像变频电机、伺服电机等，就需要用电机效率MAP图测试法。
不同的试验方法适应不同的异步电动机，不同试验方法准确性也不一样，下面重点介绍常用的A法、B法、E法、MAP图法。
电机A法效率测试（输入-输出法）：
A法的特点是由测得的输出功率与输入功率之比就可知电机的效率。
此直观效率值与测试时的介质温度值有关。
为提高测试结果的准确性和便于分析比较，需用修正到基准冷却介质温度（25℃）的输出功率和输入功率，计算电机的效率。
A法适用于不大于1KW的异步电动机，平时电机效率试验大多都是使用A法进行的。
电机B法效率测试（测量输入和输出功率的损耗分析法）：
B法属于低不确定度测试方法，准确度最高。
B法采用的是使用转矩测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程技术笔记 ©2015 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.
1 三相异步电机的B 法效率测试
当今社会，效率是非常重要的。
因为在现代工业社会中电机是主要的电力消耗者，在欧洲联盟，约69％的电力消耗在工业，约36％的在第三产业。
三相异步电动机，是工业上最常用的电机。
电机效率测试B 法是指GB/T 1032三相异步电动器试验方法标准中10种效率试验方法之一（如图10.2）,也是应用的比较多的试验方法之一（用的最多的是A 法、B 法、E 法）.B 法测试需要测量许多损耗相关的参数,对测试仪器的要求比较高,最少都要达到0.2级的测功机（包括扭矩传感器、电参数测试）,一般在高效节能电机测试上用的比较多,尤其是一些做出口的电机厂,基本上都是按B 法来对电机进行测试的.
图10.2，图片来自国标GB/T1032.
B 法测试需要测量许多损耗相关的参数，对测试系统的要求比较高，最少都要达到0.2级（包括扭矩传感器、电参数测试），目前测试系统能保证全局精度
0.2级的比较少，基本只能考虑国外的测功机，但价位非常高。
效率测量B 法是测量输入和输出功率的损耗分析法，效率测量E 法是测量输入功率的损耗分析法，不同之处在于E 法不关注电机输出的机械功率。
现在高效电机基本都是用B 法来做效率试验的，因为B 法考虑到的测试因素最多，理论上是最精准的。
而且虽然B 法效率测试方法是最复杂的，但业界还是有自动化的测试解决方案，因此B 法是最精准分析电机效率的方法之一。
利用高精度功率分析仪，功率精度可达到0.1%以上(最高可达0.01%)，配合国外进口高精度转速扭矩传感器(精度0.1%以上，最高精度可达0.05%)，完全可满足B 法测试的功能要求。
