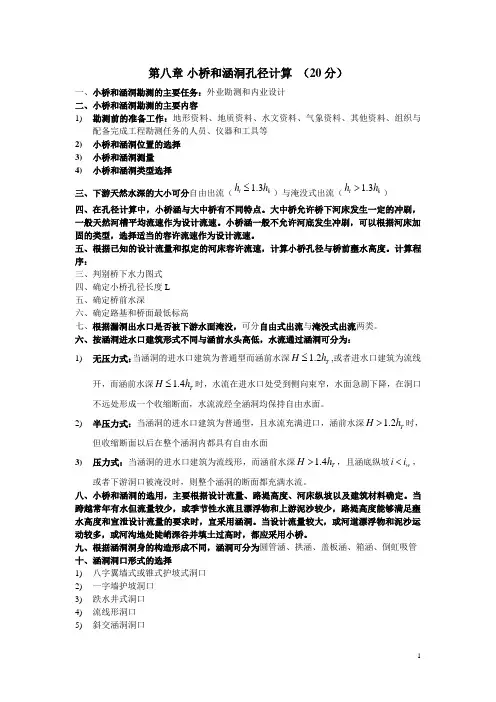

小桥和涵洞孔径计算

小桥和涵洞按跨径分类表
多孔跨径总长L（m） 单孔跨径L0（m）
8≤ L ≤30 ——
5≤ L0 ≤20 L0 ≤5
小桥和涵洞的标准跨径表
0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 13.0 16.0
小桥和涵洞孔径计算
一 原则要求
符合安全，经济，适用，美观的统一 因地制宜，就地取材，便于施工 配合农田水利
小桥和涵洞孔径计算
三 小桥涵现场勘查内容
工程地质调查 ①方法：调查为主（目测和访问），挖探为辅 ②内容：土壤，密实，含水，可塑，地下水，岩层走向
③目的：了解基地土壤承载力，地质构造等对桥涵结构稳定 性的影响，以便确定基础埋深及有关防护措施
④位置：如图14-10
小桥和涵洞孔径计算
三 小桥涵现场勘查内容
①木桥涵
2.按建筑材料分
②石桥涵 ③混凝土桥涵
小桥和涵洞孔径计算 ④钢筋混凝土桥涵
一 小桥涵的分类
3.按水利特性分
小桥涵 的分类
①无压力式 ②半压力式 ③压力式
4.按填土高度分
小桥和涵洞孔径计算
①明涵 ②暗涵
不同构造形式涵洞与小桥涵适用跨径（cm）
第9章 小桥和涵洞孔径计算
14.1 小桥涵勘测设计内容 14.2 小桥涵位置选择 14.3 小桥涵勘测与调查 14.4 小桥涵类型选择与布置 14.5 小桥孔径计算 14.6 涵洞孔径计算 14.7 小桥及涵洞构造
小桥和涵洞孔径计算
14.4 小桥涵的类型选择与布置
一 小桥涵分类
小桥 涵洞
准，设计流量水位和地质地貌。 ③桥涵跨径，总长，基础类型及埋置深度，承载力，修
建年月，运用情况。
小桥和涵洞孔径计算
二 小桥位置测量
目的：现场勘定位置，确定中心桩号，检查方案 合理性，为路线标高提供依据
1）断面测量---小桥
①范围：上游100～200米，下游50～100米，河岸以上 或两侧泛滥线以外10～20米。
小桥和涵洞孔径计算
14-3 小桥涵勘测与调查
水文勘测与调查 2）形态调查法 ①形态断面选定及测量 ②洪水调查，洪痕高程，位置及洪水比降测算 ③河段特征调查及糙率选定
小桥和涵洞孔径计算
14-3 小桥涵勘测与调查
水文勘测与调查 3）直接类比法 ①已有桥梁结构类型，尺寸；洞口形式及加固方式。 ②所在位置，河沟长度，汇水面积，平均比降，设计标
小桥和涵洞孔径计算
三、涵洞定位于布设
⑵山岭地区涵位 5）边坡稳定河沟，可改沟设岸坡涵。如图14-4 6）并沟设涵---两溪相近，需做好附属设施。如图14-6 7）跨越山脊线时刻改涵为明沟。如图14-7 8）在河湾设涵时，涵位应在凹岸一侧，以利于汇水。
小桥和涵洞孔径计算
14-3 小桥涵勘测与调查
水文勘测与调查 1）暴雨径流法 ①汇水面积及主河沟纵坡测量 ②汇水区的土壤类型，植被情况及地面特征 ③农田水利情况 ④地区暴雨参数图表
差与两点间水平距离的比值计算。
小桥和涵洞孔径计算
三 小桥涵现场勘查内容
主河沟平均坡度估算 2）平原河流 ①当河沟长度大于800m时，按近桥涵一半河沟的就坡
度。 ②当河沟长度小于800m时，按桥涵至分水岭的主河沟
平均坡度。
小桥和涵洞孔径计算
三 小桥涵现场勘查内容
主河沟断面形状折算 小汇水面积坡面集流时间对河沟流量影响不大，通常 一河沟取代，并把不规则的天然河沟断面概化为三角 形。 边坡系数：m=B/2h
②比例尺： 1:50～1:100 ③断面图要求：如图14-8
小桥和涵洞孔径计算
二 小桥位置测量
1）断面测量---涵洞 一般只需涵洞中心处纵剖面图
①长度：平原区上游200米，下游100米 山区上游100米，下游50米。
小桥和涵洞孔径计算
2 小桥涵址平面图绘制
目的：室内设计时回忆和了解涵位情况，一般只 绘平面示意图。
小桥和涵洞孔径计算
三、涵洞定位于布设
①服从线路走向。 ②设涵位置与辅助措施。 ⑴平原区涵位 1）设于河沟中心---沟心涵，与线路正交并对准上游沟心。 2）设于灌溉渠上---灌溉涵洞，保证灌渠水流通畅。 3）截弯取直设涵。如图14-2 ⑵山岭地区涵位 1）顺沟设涵，不宜改沟设涵强求正交。 2）凹形纵坡低处及变坡点应设涵。如图14-3 3）旁山内侧截水沟及路基排水边沟处应设涵。如图14-4 4）坡陡急弯处，路线偏角大于90半径小，在弯道起点处设涵
其他调查 ①已建灌溉沟渠设计资料。 ②当桥涵兼做通道时，应调查有关跨径，净空和位置
③毗邻大河时，应调查重现期内大河倒灌洪水位范围 ④山洪暴发时泥石流和漂浮物情况 ⑤气温，风力，雨量，冰和地震等
小桥和涵洞孔径计算
一 小桥涵的分类
1.按结构形式分
小桥涵 的分类
①管涵 ②盖板涵 ③拱涵 ④箱涵 ⑤拱桥与板桥
小桥和涵洞孔径计算
二 勘测设计内容
小桥涵位置及类型选择 确定设计流量及设计水位 水力计算 标准图选用 工程量计算与设计文件编制
小桥和涵洞孔径计算
14.2 小桥涵位置的选择
一、择位原则 ①服从路线走向，逢沟设桥或涵（图14-1a） ②应设在地质良好、河床稳定、河道顺直的河段 ③适应路线平、纵要求，并与路基排水系统协调一致 ④小桥轴线应与河沟流向垂直，涵洞方向应与水流方向一致，
满足流量的宣泄Байду номын сангаас⑤进行技术分析，使主体和附属工程总工程量最小，造价最
低，维修养护费最低
