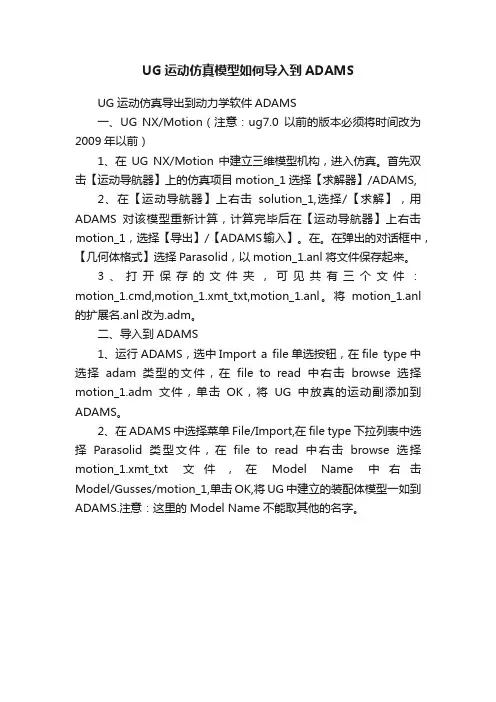

UG运动仿真模型如何导入到ADAMS

UG运动仿真模型如何导入到ADAMS
UG运动仿真导出到动力学软件ADAMS
一、UG NX/Motion（注意：ug7.0以前的版本必须将时间改为2009年以前）
1、在UG NX/Motion中建立三维模型机构，进入仿真。

首先双击【运动导航器】上的仿真项目motion_1选择【求解器】/ADAMS,
2、在【运动导航器】上右击solution_1,选择/【求解】，用ADAMS对该模型重新计算，计算完毕后在【运动导航器】上右击motion_1，选择【导出】/【ADAMS输入】。

在。

在弹出的对话框中，【几何体格式】选择Parasolid，以motion_1.anl将文件保存起来。

3、打开保存的文件夹，可见共有三个文件：motion_1.cmd,motion_1.xmt_txt,motion_1.anl。

将motion_1.anl 的扩展名.anl改为.adm。

二、导入到ADAMS
1、运行ADAMS，选中Import a file单选按钮，在file type中选择adam类型的文件，在file to read中右击browse选择motion_1.adm文件，单击OK，将UG中放真的运动副添加到ADAMS。

2、在ADAMS中选择菜单File/Import,在file type 下拉列表中选择Parasolid类型文件，在file to read中右击browse选择motion_1.xmt_txt文件，在Model Name中右击Model/Gusses/motion_1,单击OK,将UG中建立的装配体模型一如到ADAMS.注意：这里的Model Name不能取其他的名字。

ADAMS基础知识讲解

新手上路：ADAMS 基础知识讲解（图文并茂）经过不知道多少个日夜，终于出来一个雏形了，由于时间问题，内容还不全，以后将不断完善，请大家多多支持！内容大纲如下：1.adams软件介绍2.adams学习书籍3.软件安装问题4.常见基础问题4.1一般问题4.2有关齿轮副4.3有关凸轮副4.4蜗轮蜗杆模拟4.5有关行星齿轮传动4.6spline5.常用函数5.1函数总体介绍5.2样条函数：akispl，cubspl5.3step函数5.4IF函数5.5impact与bistop函数5.6gforce和sforce函数5.7sensor，acf的应用6.adams与CAD数据转换6.1proe6.2UG6.3catia6.4solidwork6.5其他CAD软件7.flex相关7.1autoflex8.MA TLAB和ADAMS联合仿真篇一、软件介绍篇ADAMS是Automatic Dynamics Analysis of Mechanical System缩写，为原MDI公司开发的著名虚拟样机软件。

1973年Mr. Michael E. Korybalski取得密西根大学爱娜堡分校（University of Michigan，Ann Arbor）机械工程硕士学历后，受雇于福特汽车担任产品工程师，四年后（1977）与其它等人于美国密执安州爱娜堡镇创立MDI公司（Mechanical Dynamics Inc.）。

密西根大学对ADAMS发展具有密不可分的关系，在ADAMS未成熟前，MDI与密西根大学研究学者开发出2D机构分析软件DRAMS，直到1980年第一套3D机构运动分析系统商品化软件，称为ADAMS。

2002年3月18日MSC.Software公司并购MDI公司，自此ADAMS 并入MSC产品线名称为MSC.ADAMS（本文仍简称ADAMS）。

ADMAS软件由若干模块组成，分为核心模块、功能扩展模块、专业模块、接口模块、工具箱5类，其中核心模块为ADAMS / View——用户界面模块、ADAMS / Solver——求解器和ADAMS/Postprocessor——专用后处理模块。

UG、ADAMS及ANSYS等软件联合仿真时数据交换的常见问题研究

UG、ADAMS及ANSYS等软件联合仿真时数据交换的常见问题研究于冰;苟向锋;董涛【摘要】本文分析将多软件联合仿真应用于多体系统的运动学及动力学研究上的必要性,探讨在建模与分析过程中,数据交换方式不当可能会导致的模型本身错误与分析结果错误,并进一步总结和研究利用UG、ADAMS及ANSYS等软件进行联合仿真时,进行数据交换遇到的常见问题的解决方法和注意事项.【期刊名称】《现代制造技术与装备》【年(卷),期】2016(000)004【总页数】2页(P45-46)【关键词】联合仿真;数据交换;UG;ADAMS;ANSYS【作者】于冰;苟向锋;董涛【作者单位】兰州交通大学机电工程学院,兰州 730070;天津工业大学机械工程学院,天津 300387;中国人民解放军68017 部队,兰州 730050【正文语种】中文在如今的学术研究和生产制造中，CAD、CAM、CAE技术不可替代。

运用计算机进行模型的建立和运动及动力学方面的研究已经成为趋势。

不同软件各有专攻，所以对对象建立模型研究分析时，往往需要联合多个软件。

这时，软件之间数据交换的准确与否，将直接影响建模与分析的准确性。

本文将讨论应用UG NX、ADAMS及ANSYS等几种软件进行运动学及动力学仿真期间，数据交换可能出现的问题。

UG NX是具有国际竞争力的、具有先进集成模块、针对机械产品的设计加工前期工作提供方便的建模过程的强大计算机辅助软件。

它自身携带的包含对所有复杂零件进行高精度仿真的建模功能，以及把一个系统中各个零件集合到一个平台进行可视化装配的功能。

UG软件在三维实体建模方面和在进行复杂模型装配方面，在国际上来讲都处于领先地位。

ADAMS软件是目前最具权威的机械系统动力学仿真软件。

它通过在计算机上创建虚拟样机来模拟复杂机械系统的整个运动过程，从而达到改进设计质量、节约成本、节省时间的目的［1］。

ANSYS软件是当今最著名的有限元分析程序，其强大的分析功能已为全球工业界所广泛接受，成为拥有最大用户群的CAE软件供应商。

自-UG9.0运动仿真导入ADAMS3013 .

UG9.0运动仿真导入ADAMS3013
1.在UG的装配体（加装配好约束关系）的基础上，新建运动仿真会自动建立连杆和运动副，然后
自己加好驱动和求解器，进行求解。

如图1所示。

图1
2.选择motion_1导出ADM。

所有操作如图2所示。

图2
3.输出后会在你仿真的文件夹出现3个文件。

如图3所示。

图3
4.完成上面步骤后，打开ADAMS。

打开File import (Adams/Solver(*.amd))
Read（Browse选择motion_1-solution_1.amd文件）OK。

完成以上步骤后就会在ADAMS中出现如图4所示的Bodies。

图4
5.导入第二个文件步骤同上，文件类型选择如图5所示。

记住Model Name必须与图5红色方框内名字保持一致。

然后OK。

图5
6. 记住只用导入3个文件中的2个，导入顺序不能反。

完成以上步骤基本上所有操作就结束了。

接下来可以在ADMAS里面直接进行仿真了。

下面为仿真前后的结果。
