工字钢、槽钢、角钢、H型钢截面特性1
槽钢、C型钢、工字数钢、H型钢、角钢、方钢、鱼尾板等的区别
.word 可编写 .C 型钢都是由 C 型钢成型机自动加工成型的。
槽钢是截面为凹槽形的长条钢材。
其规格以腰高(h)* 腿宽 (b)* 腰厚 (d) 的毫米数表示，如 120*53*5 ，表示腰高为 120 毫米，腿宽为 53 毫米，腰厚为 5 毫米的槽.word 可编写 .钢，或称 12#槽钢。
腰高相同的槽钢，若有几种不一样的腿宽和腰厚也需在型号右边加 a b c予以差别，如25a# 25b# 25c#等。
工字钢也称钢梁（英文名称I Beam)，是截面为工字形的长条钢材。
工字钢分一般工字钢和轻型工字钢，H 形钢三种。
H- 型钢是由工字型钢优化发展而成的一种断面力学性能更加优秀的经济型断面钢材，特别断面与英文字母“H”相同而得名。
H型钢分为宽翼缘 H 型钢（ HW）中翼缘 H 型钢 (HM)窄翼缘 H 型钢（ HN）薄壁 H 型钢（ HT）H 型钢桩（ HU）工字钢 HW HM HN H型钢的差别工字钢翼缘是变截面靠腹板部厚, 外面薄 ; H 型钢的翼缘是等截面HW HM HN H是 H型钢的通称 ,H 型钢是焊制 ; HW HM HN是热轧HW 是 H 型钢高度和翼缘宽度基真相等; 主要用于钢筋砼框架构造柱中钢芯柱,也称劲性钢柱 ; 在钢构造中主要用于柱HM 是 H型钢高度和翼缘宽度比率大概为主要在钢构造中:用做钢框架柱在蒙受动力荷载的框架构造顶用做框架梁; 比如 : 设施平台HN 是 H 型钢高度和翼缘宽度比率大于等于2，主要用于梁；工字钢的用用途相当于 HN型钢 ;1、工字型钢无论是一般型仍是轻型的，因为截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，所以，一般仅能直接用于在其腹板平面内受弯的构件或将其构成格构式受力构件。
对轴心受压构件或在垂直于腹板平面还有曲折的构件均不宜采纳，这就使其在应用范围上有着很大的限制。
2、 h 型钢属于高效经济裁面型材 ( 其余还有冷弯薄壁型钢、压型钢板等 ) ，因为截面形状合理，它们能使钢材更高地发挥效能，提升承裁能力。
型钢的分类及特点
型钢的分类及特点型钢是一种常用的建筑材料，它具有多种不同的类型和特点。
下面将介绍一些常见的型钢分类及各自的特点。
1.H型钢：H型钢是一种高强度型钢，它结构稳定，承载能力强，用途广泛。
其截面形状类似于字母“H”，有两个水平的翼板和一个垂直的连接板。
H 型钢具有较大的承载力，可用于工业厂房梁、柱等支撑结构。
此外，H型钢还具有重量轻、施工方便等特点。
2.I型钢：I型钢也叫做工字钢，其截面形状类似于字母“I”。
I型钢由一根水平翼板和一根垂直翼板组成。
I型钢具有较高的承载能力，主要用于大型工业建筑、桥梁、船舶等结构的组成部分。
I型钢具有重量轻、连接方便等特点。
3.C型钢：C型钢又称带骨架工字钢，其截面形状类似于字母“C”。
C型钢是一种冷弯型钢，通过冷弯成型制作而成。
它由一个水平翼板和一个垂直翼板组成。
C型钢一般用于房屋的轻型墙体结构，如轻型钢构造房屋的骨架、隔墙等。
C型钢具有重量轻、施工方便、经济节能等特点。
4.U型钢：U型钢的截面形状类似于字母“U”，由一段水平翼板和两段垂直翼板组成。
U型钢广泛用于建筑、交通等行业。
一般情况下，U型钢用作公路护栏、船舶、汽车等机械制造中的构件。
U型钢具有良好的抗压性能和抗弯性能。
5.铰缝式H型钢：铰缝式H型钢是一种具有连接孔的H形钢型材。
它由两个相同的H型钢组成，通过连接板连接在一起，当使用时可以通过连接孔将两个H型钢互相连接。
铰缝式H型钢广泛用于大跨度、大荷载的建筑结构，如大型车间、机场等。
其特点是承载能力强、施工精度高、多功能性好。
总的来说，型钢具有高强度、稳定结构、连接方便等特点。
不同类型的型钢适用于不同的场合，可满足不同工程的需求。
无论是大型工业建筑还是轻型钢构造房屋，型钢都发挥着重要的作用。
槽钢、C型钢、工字钢、H型钢、角钢、方钢、鱼尾板等的区别【范本模板】
C型钢都是由C型钢成型机自动加工成型的。
槽钢是截面为凹槽形的长条钢材。
其规格以腰高(h）＊腿宽（b)＊腰厚（d）的毫米数表示，如120＊53*5，表示腰高为120毫米，腿宽为53毫米，腰厚为5毫米的槽钢，或称12＃槽钢。
腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a＃ 25b＃ 25c＃等。
工字钢也称钢梁(英文名称 I Beam)，是截面为工字形的长条钢材。
工字钢分普通工字钢和轻型工字钢，H形钢三种。
H—型钢是由工字型钢优化发展而成的一种断面力学性能更为优良的经济型断面钢材,尤其断面与英文字母“H”相同而得名。
H型钢分为宽翼缘H型钢（HW）中翼缘H型钢(HM）窄翼缘H型钢(HN）薄壁H型钢（HT)H型钢桩(HU）工字钢 HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄； H型钢的翼缘是等截面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等；主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱；在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1。
33~~1。
75 主要在钢结构中：用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如：设备平台HN 是H型钢高度和翼缘宽度比例大于等于2，主要用于梁；工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的,由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大,因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。
对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。
2、 h型钢属于高效经济裁面型材（其它还有冷弯薄壁型钢、压型钢板等),由于截面形状合理，它们能使钢材更高地发挥效能,提高承裁能力。
不同于普通工字型的是h型钢的翼缘进行了加宽,且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
工字钢,槽钢,角钢,H型钢的截面特性(最全)word资料
工字钢,槽钢,角钢,H型钢的截面特性(最全)word资料热轧等边角钢的规格及截面特性(GB/T9787-1988计算1106 ACTA AUTOMATICA SINICA Vol. 35 5 Yang F, Zhang Q L. Delay-dependent H∞ control for linear descriptor systems with delay in state. Journal of Control Theory and Applications, 2020, 3(1: 76−84 6 Boukas E K. Singular linear systems with delay: H∞ stabilization. Optimal Control Applications and Methods, 2020, 28(4:259−274 7 Zhong R X, Yang Z. Delay-dependent robust control of descriptor systems with time delay. Asian Journal of Control, 2020 , 8(1: 36−44 8 Zhu S Q, Li Z B, Cheng Z L. Delay-dependent robust resilient H∞ control for uncertain singular time-delay systems. In: Proceedings of the 44th IEEE Conference on Decision and Control, and European Control Conference. Seville, Spain: IEEE, 2020. 1373−1378 9 Yue D, Han Q L. Delay-dependent robust H∞ controller design for uncertain descriptor systems with time-varying discrete and distributed delays. IEE Proceedings — Control Theory and Applications, 2020, 152(6: 628−638 10 He Y, Wang Q G, Lin C, Wu M. Delay-range-dependent stability for systems with time-varying delay. Automatica, 2020, 43(2:371−376 11 He Y, Wang Q G, Xie L H, Lin C. Further improvement of free-weighting matrices technique for systems with timevarying delay. IEEE Transactions on AutomaticCon trol, 2020, 52(2: 293−299 12 Xu S Y, Lam J, Zou Y. An improved characterizationof bounded realness for singular delay systems and its applications. International Journal of Robust and Nonlinear Control, 2020, 18(3: 263−277 13 Wu Z G, Zhou W N. Delay-depen dent robust H∞ control for uncertain singular time-delay systems. IET Control Theory and Applications, 2020, 1(5: 1234−1241 14 Shu Z, Lam J. Exponential estimates and stabilization of uncertain singular systems with discrete and distributed delays. Interna tional Journal of Control, 2020 , 81(6: 865−882 15 Xu S Y, Dooren P V, Stefan R, Lam J. Robust stability and stabilization for singular systems with state delay and parameter uncertainty. IEEE Transactions on Automatic Control, 2002, 47(7: 1122−1128 16 Zhu S Q, Cheng Z L, Feng J. Delay-dependent robust stability criterion and robust stabilization for uncertain singular time-delay systems. In: Proceedings of the American Control Conference. Portland, USA: IEEE, 2020. 2839−2844 17 Fridman E. Stability of linear descriptor systems with delay: a Lyapunov-based approach. Journal of Mathematical Analysis and Applications, 2002, 273(1: 24−44 WU Zheng-Guang Received the M.E. degree from Zhejiang Normal University in 2020. At present, he is a Ph. D. candidate in the Institute of Cyber-Systems and Control, Zhejiang University. His research interest covers robust control and system theory. Corresponding author of this paper. E-mail: nashwzhg@126 SU Hong-Ye Received his B.E. degree in industrial automation from Nanjing University of Chemical Technology in 1990. He later obtained his M.S. and Ph. D. degrees from Zhejiang University in 1993 and 1995, respectively. From 1995 to 1997, he was a lecturer in the Department of Chemical Engineering, Zhejiang University. From 1998 to 2000, he was an associate professor at the Institute of Industrial Process Control, Zhejiang University. At present, he is a professor. His research interest covers robust control, time-delay systems, advanced process control theory and application. E-mail: hysu@ CHU Jian Received his B.E. and M.S. degrees from Zhejiang University in 1982 and 1984, respectively. From 1986 to 1989, he studied in Kyoto University, Japan, and received his Ph. D. degree there. Then, he came back to Zhejiang University for postdoctoral research at the Institute of Industrial ProcessControl, Zhejiang University. In 1991, he was promoted as an associate professor, and promoted as a full professor in 1993. His research interest covers control theory and application, research and development of computer control systems and advanced process control software. E-mail: jchu@0引言预应力混凝土连续梁桥的施工过程比较复杂,不仅要经历悬臂浇注梁段的过程,还要经历边、中跨合龙以及解除临时约束等体系转换的过程,因此,在整个施工过程中主梁标高和内力都是不断变化的。
h型钢和工字钢截面形状
h型钢和工字钢截面形状H型钢和工字钢是常见的钢铁材料，广泛应用于建筑、桥梁、机械制造等领域。
它们的截面形状不同，具有各自的特点和优势。
来看H型钢。
H型钢的截面形状呈H字形，上下翼缘与腹板连接，形成了一个稳定的结构。
H型钢的截面尺寸相对较大，承载能力较强。
由于其截面形状的特殊性，H型钢的惯性矩较大，抗弯能力较强，适用于承受大跨度的结构。
而且，H型钢具有重量轻、强度高的特点，可以减少结构自重，提高整体结构的承载能力。
H型钢的应用十分广泛。
在建筑领域，H型钢常用于制作钢结构框架，如工业厂房、仓库、大型体育馆等。
在桥梁领域，H型钢常用于制作桥梁梁体，承受桥面荷载。
此外，H型钢还常用于制作机械设备的支撑结构，如起重机、矿山设备等。
由于H型钢具有较好的塑性变形能力，还可以用于制作冲压模具、汽车车架等。
接下来，我们来看工字钢。
工字钢的截面形状呈工字形，上下翼缘与腹板连接，形成了一个稳定的结构。
与H型钢相比，工字钢的截面尺寸相对较小，承载能力较弱。
但是，工字钢具有截面尺寸相对较小的优势，适用于承受轻负荷和小跨度的结构。
此外，工字钢的弯曲刚度较小，适用于一些需要弯曲变形的场合。
工字钢的应用也非常广泛。
在建筑领域，工字钢常用于制作小型钢结构，如房屋屋架、楼梯扶手等。
在机械制造领域，工字钢常用于制作各种机械零部件，如轴承座、连接板等。
此外，工字钢还可以用于制作钢木家具、货架等。
总的来说，H型钢和工字钢都是重要的钢铁材料，具有各自的特点和优势。
H型钢适用于承受大跨度和重负荷的结构，而工字钢适用于承受轻负荷和小跨度的结构。
在实际应用中，根据具体的工程需求和结构要求，选择合适的钢材截面形状是非常重要的。
无论是H 型钢还是工字钢，都可以根据需要进行加工和组合，以满足不同场合的使用要求。
在未来的发展中，随着技术的进步和需求的变化，H 型钢和工字钢的应用将越来越广泛，为各行各业的发展提供更多的可能性。
《工字钢截面特性》word版

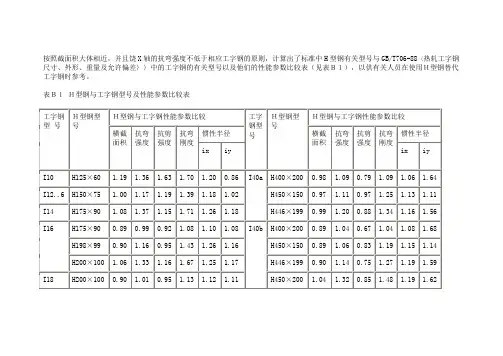

按照截面积大体相近，并且饶X轴的抗弯强度不低于相应工字钢的原则，计算出了标准中H型钢有关型号与GB/T706-88〈热轧工字钢尺寸、外形、重量及允许偏差〉〉中的工字钢的有关型号以及他们的性能参数比较表（见表Ｂ１），以供有关人员在使用Ｈ型钢替代工字钢时参考。
表Ｂ１Ｈ型钢与工字钢型号及性能参数比较表热轧普通工字钢型号H B d t A Iy(mm4) Ix(mm4)普工10 100 68 4.5 7.6 1433 328000 2450000 普工12.6 126 74 5 8.4 1810 469000 48普工14 140 80 5.5 9.1 2150 643000 7120000 普工16 160 88 6 9.9 2611 93100011270000普工18 180 94 6.5 10.7 3074 122900016690000普工20a 200 100 7 11.4 3555 157900023690000普工20b 200 102 9 11.4 3955 1690000 25020000普工22a 220 110 7.5 12.3 4210 2259000 34060000普工22b 220 112 9.5 12.3 4650 2402000 35830000普工25a 250 116 8 13 4851 2804000 50170000普工25b 250 118 10 13 5351 2973000 52780000普工28a 280 122 8.5 13.7 5537 3441000 71150000普工28b 280 124 10.5 13.7 6097 3638000 74810000普工32a 320 130 9.5 15 6712 4590000 110800000普工32b 320 132 11.5 15 7352 4838000 116260000普工32c 320 134 13.5 15 7992 5101000 121730000普工36a 360 136 10 15.8 7644 5549000 157960000普工36b 360 138 12 15.8 8364 5836000 165740000普工36c 360 140 14 15.8 9084 6140000173510000普工40a 400 142 10.5 16.5 8607 6599000217140000普工40b 400 144 12.5 16.5 9407 6928000227810000普工40c 400 146 14.5 16.5 10207 7275000238470000普工45a 450 150 11.5 18 10240 8550000322410000普工45b 450 152 13.5 18 11140 8954000337590000普工45c 450 154 15.5 18 12040 9380000352780000普工50a 500 158 12 20 11925 11215000 46普工50b 500 160 14 20 12925 11714000 48普工50c 500 162 16 20 13925 12239000 50普工56a 560 166 12.5 21 13538 13658000 65普工56b 560 168 14.5 21 14658 14238000 68普工56c 560 170 16.5 21 15778 14848000 71普工63a 630 176 13 22 15459 17024000 94普工63b 630 178 15 22 16719 17707000 98普工63c 630 180 17 22 17979 18424000 10其中: H--高度(mm) B--翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2)热轧轻型工字钢型号H B d t A Iy(mm4) Ix(mm4)轻工10 100 55 4.5 7.2 1200 179000 1980000 轻工12 120 64 4.8 7.3 1470 279000 3500000 轻工14 140 73 4.9 7.5 1740 419000 5720000 轻工16 160 81 5 7.8 2020 586000 8730000 轻工18 180 90 5.1 8.1 2340 82600012900000轻工18a 180 100 5.1 8.3 2540 114000014300000轻工20 200 100 5.2 8.4 2680 115000018400000轻工20a 200 110 5.2 8.6 2890 155000020300000轻工22 220 110 5.4 8.7 3060 157000025500000轻工22a 220 120 5.4 8.9 3280 206000027900000轻工24 240 115 5.6 9.5 3480 198000034600000轻工24a 240 125 5.6 9.8 3750 260000038000000轻工27 270 125 6 9.8 4020 260000050100000轻工27a 270 135 6 10.2 4320 337000055000000轻工30 300 135 6.5 10.2 4650 337000070800000轻工30a 300 145 6.5 10.7 4990 436000077800000轻工33 330 140 7 11.2 5380 419000098400000轻工36 360 145 7.5 12.3 6190 5160000133800000轻工40 400 155 8 13 7140 6660000189300000轻工45 450 160 8.6 14.2 8300 8070000274500000轻工50 500 170 9.5 15.2 9780 10400000 39轻工55 550 180 10.3 16.5 11400 13500000 55轻工60 600 190 11.1 17.8 13200 17200000 75轻工65 650 200 12 19.2 15300 21700000 10轻工70 700 210 13 20.8 17600 27300000 13轻工70a 700 210 15 24 20200 32400000 15轻工70b 700 210 17.5 28.2 23400 39100000 17其中: H--高度(mm) B--翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) A--截面面积(mm2)大通高频焊接工字钢型号A(cm2) Iy(cm4) Ix(cm4) 100x50x2.3x3.2 535 6.68 90.71 100x50x3.2x4.5 741 9.4 122.77 100x100x6x8 2104 133.48 369.05 120x120x3.2x4.5 1435 129.63 396.84 120x120x4.5x6 1926 172.88 515.53 150x75x3.2x4.5 1126 31.68 432.11 150x100x3.2x4.5 1351 75.04 551.24 150x100x4.5x6 1821 100.1 720.99 150x150x4.5x6 2421 75.51 1032.21 150x150x6x8 3204 98.67 1331.43 200x100x3.2x4.5 1511 58.58 1045.92 200x100x4.5x6 2046 78.08 1378.62 200x100x6x8 2704 133.66 1786.89 200x150x3.2x4.5 1961 253.18 1475.97 200x150x4.5x6 2646 337.64 1943.34 200x150x6x8 3504 450.33 2524.6 200x200x6x8 4304 1067 3262.3 250x125x3.2x4.5 1896 146.55 2068.56 250x125x4.5x6 2571 123.36 2738.6 250x125x4.5x8 3052 260.59 3409.75 250x125x6x8 3404 260.84 3569.91 250x150x3.2x4.5 2121 253.19 2407.62 250x150x4.5x6 2871 337.68 31.8521250x150x4.5x8 3453 450.18 3995.6250x150x6x8 3804 450.42 4155.77250x200x6x8 4604 10.6709 5327.47300x150x3.2x4.5 2281 253.2 36.0441300x150x4.5x6 3096 337.72 4785.96300x150x4.5x8 3678 450.22 5976.11300x150x6x8 4104 450.51 6262.44300x200x6x8 4904 1067.18 7968.14350x150x4.5x8 3903 450.25 8416.36350x150x6x8 4404 450.6 8882.11350x175x3.2x4.5 2666 402.05 5757.85350x175x4.5x6 3621 536.19 7661.31350x175x4.5x8 4303 714.84 9586.21350x175x6x8 4804 715.18 10051.96350x200x6x8 5204 1067.27 11221.81其中: 型号--高度(mm)x翼缘宽(mm)x腹板厚(mm)x翼缘平均厚(mm)热轧H型钢型号 d t g A(cm2) Iy(cm4) Ix(cm4) HW100x100 6 8 10 2190 383 13 HW125x125 6.5 9 10 3031 847 29 HW150x150 7 10 13 4055 1660 54 HW175x175 7.5 11 13 5143 2900 98 HW200x200 8 12 16 6428 4770 16 HW250x250 9 14 16 9218 10800 36 HW300x300 10 15 20 12040 20500 67HW350x350 12 19 20 17390 40300 13 HW400x400 13 21 24 21950 66900 22 HM200x150 6 9 16 3976 2740 50 HM250x175 7 11 16 5624 6120 98 HM300x200 8 12 20 7303 11400 16 HM350x250 9 14 20 10150 21700 36 HM400x300 10 16 24 13670 38900 72 HM450x300 11 18 24 15740 56100 81 HM500x300 11 18 28 16440 71400 81 HM600x300 12 20 28 19250 118000 90 HN200x100 5.5 8 13 2757 1880 13 HN250x125 6 9 13 3787 4080 29 HN300x150 6.5 9 16 4753 7350 50 HN350x175 7 11 16 6366 13700 98 HN400x200 8 13 16 8412 23700 17 HN450x200 9 14 20 9741 33700 18 HN500x200 10 16 20 11420 47800 21 HN600x200 11 17 24 13520 78200 22 HN700x300 13 24 28 23550 201000 10 HN800x300 14 26 28 26740 292000 11 HN900x300 16 28 28 30980 411000 12HW100×100 6 8 10 2190 383 134HW175×175 7.5 11 13 5143 2900 984HW200×200 8 12 16 6428 4770 1600HW200×200 12 12 16 7228 5030 1700HW250×250 9 14 16 9218 10800 3650 HW250×250 14 14 16 10470 11500 3880 HW300×300 12 12 20 10830 17000 5520 HW300×300 10 15 20 12040 20500 6760 HW300×300 15 15 20 13540 21600 7100 HW350×350 10 16 20 14600 33300 11200 HW350×350 12 19 20 17390 40300 13600 HW400×400 15 15 24 17920 49200 16300 HW400×400 11 18 24 18760 56400 18900 HW400×400 13 21 24 21950 66900 22400 HW400×400 18 28 24 29620 93000 31000 HW400×400 21 21 24 25150 71100 23800 HW400×400 20 35 24 36140 119000 39400HW#200×150 6 9 16 3976 2740 508 HW250×175 7 11 16 5624 6120 985 HW300×200 8 12 20 7303 11400 1600 HW350×250 9 14 20 10150 21700 3650 HW400×300 10 16 24 13670 38900 7210 HW450×300 11 18 24 15740 56100 8110 HW500×300 11 15 28 14640 60800 6770 HW500×300 11 18 28 16440 71400 8120 HW600×300 12 17 28 17450 103000 7670 HW600×300 12 20 28 19250 118000 9020 HW600×300 14 23 28 22240 137000 10600HN175×90 5 8 10 2321 1220 97 HN#200×100 4.5 7 13 2359 1610 114HN#200×100 5.5 8 13 2757 1880 134HN250×125 5 8 13 3289 3560 255HN250×125 6 9 13 3787 4080 294HN300×150 5.5 8 16 4155 6460 443HN300×150 6.5 9 16 4753 7350 508HN350×175 6 9 16 5319 11200 792HN350×175 7 11 16 6366 13700 985HN400×150 8 13 16 7112 18800 734HN400×200 7 11 16 7216 20000 1450HN400×200 8 13 16 8412 23700 1740HN450×150 9 14 20 8341 27100 793HN450×200 8 12 20 8495 290000 1580HN450×200 9 14 20 9741 33700 1870HN500×150 10 16 20 9823 38500 907HN500×200 9 14 20 10130 41900 1840HN500×200 10 16 20 11420 47800 2140HN500×200 11 19 20 13130 56500 2580HN600×200 10 15 24 12120 69300 1980HN600×200 11 17 24 13520 78200 2280HN600×200 12 20 24 15330 91000 2720HN700×300 13 20 28 21150 172000 9020HN700×300 13 24 28 23550 201000 10800HP200×200 12 12 16 7228 5030 1700HP250×250 11 11 16 8205 8790 2940HP250×250 14 14 16 10470 11500 3880HP300×300 12 12 20 10830 17000 5520HP300×300 10 15 20 12040 20500 6760HP300×300 15 15 20 13540 21600 7110HP350×350 13 13 20 13530 28200 9380HP350×350 16 16 20 16660 35300 11800HP350×350 12 19 20 17390 40300 13600HP350×350 19 19 20 19840 42800 14400HP400×400 15 15 24 17920 49200 16300HP400×400 18 18 24 21520 59900 20000HP400×400 13 21 24 21950 66900 22400HP400×400 18 28 24 29620 93000 31000HP400×400 21 21 24 25150 71100 23800HP400×400 20 35 24 36140 119000 39400其中: 型号--高度(mm)x翼缘宽(mm)d--腹板厚(mm) t--翼缘平均厚(mm) g--重量(kg/m)表1-6 热轧普通工字钢规格及截面特性（GB 706-88）注：普通工字钢的通常长度：110～118，为5m～19m；120～163，为6m～19m。
槽钢工字钢H钢角钢钢管的规格参数表共9页文档
符号意义：h—高度；r1—腿端圆弧半径；b—腿宽度；l—惯性矩；d—腰厚度；W—抗弯截面系数；t—平均腿厚度；i—惯性半径；C—形心；r—内圆弧半径；S—半截面的静力矩。
型号尺寸/mm 截面面积/cm2 理论质量/(kg/m)参考数值X～X Y-Yh b d t r r1 Ix/c Wx/c ix/c Ix:S Iy/c Wy/c iy/c10 1068 4.5 7.6 6.5 3.14.345 11.261 245 49 4.18.533.9.72 1.5 12.6 1274 5.0 8.4 7.0 3.18.118 14.223 488 77.5 5.210.46.12.7 1.6 14 1480 5.5 9.1 7.5 3.21.516 16.890 712 102 5.712.64.16.1 1.7 16 1688 6.0 9.9 8.0 4.26.131 20.513 113141 6.513.93.21.2 1.8 18 1894 6.5 10.8.5 4.30.756 24.143 166185 7.315.122 26.0 2.0 20a 20107.0 11.9.0 4.35.578 27.929 237237 8.117.158 31.5 2.1 20b 20109.0 11.9.0 4.39.578 31.069 250250 7.916.169 33.1 2.0 22a 22117.5 12.9.5 4.42.128 33.070 340309 8.918.225 40.9 2.3 22b 22119.5 12.9.5 4.46.528 36.524 357325 8.718.239 42.7 2.2 25a 25118.0 13.10. 5.48.541 38.105 502402 10.21.280 48.3 2.4 25b 251110.13.10. 5.53.541 42.030 528423 9.921.309 52.4 2.4 28a 28128.5 13.10. 5.55.404 43.492 711508 11.24.345 56.6 2.5 28b 281210.13.10. 5.61.004 47.888 748534 11.24.379 61.2 2.4 32a 32139.5 15.11. 5.67.156 52.717 111692 12.27.460 70.8 2.6 32b 321311.15.11. 5.73.556 57.741 116726 12.27.502 76.0 2.6 32c 321313.15.11. 5.79.956 62.765 122760 12.26.544 81.2 2.636a 361310.15.12. 6.76.480 60.037 158875 14.30.552 81.2 2.6 36b 361312.15.12. 6.83.6865.689 165919 14.30.5884. 2.6 36c 361414.15.12. 6.90.880 71.341 173962 13.29.612 87.4 2.6 40a 401410.16.12. 6.86.112 67.598 21710915.34.660 93.2 2.7 40b 401412.16.12. 6.94.112 73.878 22811415.33.692 96.2 2.7 40c 401414.16.12. 6.102.1180.158 ********.33.727 99.6 2.6 45a 451511.18.13. 6.102.4480.420 22214317.38.855 114 2.8 45b 451513.18.13.6_111.4487.485 33815017.38.894 118 2.8 45c 451515.18.13. 6.120.4494.550 35315717.37.938 122 2.7 50a 501512.20.14.7.119,3093.654 46518619.42.112142 3.0 50b 501614.20.14.7.129.30101.504 48619419.42.117146 3.0 50c 501616.20.14.7.139.30109.354 50620819.41.122151 2.9 56a 561612.21.14.7.135.43106.316 65623422.47.137165 3.1 56b 561614.21.14.7.146.63115.108 68524521.47.149174 3.1 56c 561716.21.14.7.157.83123.900 71425521.46.156183 3.1 63a 631713.22.15.7.154.65121.407 93929824.54.170193 3.3 63b 631715.22.15.7.167.25131.298 98131624.53.181204 3.2 63c 631817.22.15.7.179.85141.189 ********.52.192214 3.2 12①1274 5.0 8.4 7.0 3.17.818 13.987 436 72.7 4.910.46.12.7 1.6 24a①24118.0 13.10. 5.47.741 37.477 457381 9.720.280 48.4 2.4 24b241110.13.10. 5.52.541 41.245 480400 9.520.297 50.4 2.3 27a27128.5 13.10. 5.54.554 42.825 655485 10.23.345 56.6 2.5 27b271210.13.10. 5.59.954 47.064 687509 10.22.366 58.9 2.4 30a30129.0 14.11. 5.61.254 48.084 895597 12.25.400 63.5 2.5 30b301211.14.11. 5.67.254 52.794 940627 11.25.422 65.9 2.5 30c301313.14.11. 5.73.254 57.504 985657 11.25.445 68.5 2.4 55a551612.21.14.7.134.18105.335 62922921.46.137164 3.1 55b551614.21.14.7.145.18113.970 65623921.46.142170 3.155c551716.21.14.7.156.18122.605 68424920.45.148175 3.0 2019槽钢规格表大全（最新）名型号明细规格(高*宽*厚) 理论重量槽钢5# 50*37*4.5 5.438槽钢 6.3# 63*40*4.8 6.634槽钢8# 80*43*5.0 8.046槽钢10# 100*48*5.3 10.007槽钢12# 120*53*5.5 12.059槽钢14#A 140*58*6.0 14.535槽钢14#B 140*60*8.0 16.733槽钢16#A 160*63*6.5 17.24槽钢16#B 160*65*8.5 19.752槽钢18#A 180*68*7.0 20.174槽钢18#B 180*70*9.0 23槽钢20#A 200*73*7.0 22.637槽钢20#B 200*75*9.0 25.777槽钢22#a 220*77*7.0 24.999槽钢22#B 220*79*9.0 28.453槽钢25#A 250*78*7.0 27.41槽钢25#B 250*80*9.0 31.335槽钢25#C 250*82*11 35.26槽钢28#A 280*82*7.5 31.427槽钢28#B 280*84*9.5 35.823槽钢28#C 280*86*11.5 40.219槽钢30#A 300*85*7.5 34.463槽钢30#B 300*87*9.5 39.173槽钢30#C 300*89*11.5 43.883 槽钢32#A 320*88*8.0 38.083 槽钢32#B 320*90*10 43.107 槽钢32#C 320*92*12 48.131 槽钢36#A 360*96*9.0 47.814 槽钢36#B 360*98*11 53.466 槽钢36#C 360*100*13 59.118 槽钢40#A 400*100*10.5 58.928 槽钢40#B 400*102*12.5 65.208 槽钢40#C 400*104*14.5 71.488角钢重量规格表一览规格理重规格理重规格理重规格理重25*3 1.124 100*6 9.366 25*16*3 0.912 100*63*6 7.5525*4 1.459 100*7 10.83 32*20*4 1.522 100*63*7 8.72230*3 1.373 100*8 12.276 32*20*4 1.522 100*63*8 9.87830*4 1.786 100*10 15.12 40*25*3 1.484 100*63*10 12.14240*3 1.852 100*12 17.898 40*25*4 1.936 100*80*6 8.3540*4 2.422 100*14 20.611 45*28*3 1.687 100*80*7 9.65640*5 2.976 100*16 23.257 45*28*4 2.203 100*80*8 10.94650*3 2.332 110*7 11.928 50*32*3 1.908 100*80*10 13.47650*4 3.059 110*8 13.532 50*32*4 2.494 110*70*6 8.3550*5 3.77 110*10 16.69 56*36*3 2.153 110*70*7 9.6550*6 4.465 110*12 19.782 56*36*4 2.818 110*70*8 10.94660*5 4.57 110*14 22.809 56*36*5 3.466 110*70*10 13.47660*6 5.42 125*8 15.504 63*40*4 3.185 125*80*7 11.066 63*4 3.907 125*10 19.133 63*40*5 3.92 125*80*8 12.551 63*5 4.822 125*12 22.696 63*40*6 4.638 125*80*10 15.474 63*6 5.721 125*14 26.193 63*40*7 5.339 125*80*12 18.33 63*8 7.469 140*10 25.522 70*45*5 4.403 140*90*10 17.475 70*6 6.406 140*14 29.49 70*45*6 5.218 140*90*12 20.724 70*7 7.398 140*16 33.393 70*45*7 6.011 140*90*14 23.908 70*8 8.373 160*10 24.729 70*50*5 4.808 160*100*10 19.872 75*5 5.818 160*12 29.391 70*50*6 5.699 160*100*12 23.592 75*6 6.905 160*14 33.987 75*50*8 7.431 160*100*14 27.247 75*7 7.976 160*16 38.518 75*50*10 9.098 160*100*16 30.835 75*8 9.03 180*12 33.159 80*50*5 5.005 180*110*10 22.273 75*10 11.089 180*14 38.383 80*50*6 5.935 180*110*12 26.464 80*6 7.376 180*16 43.542 80*50*7 6.848 180*110*14 30.589 80*8 9.658 180*18 48.634 80*50*8 7.745 180*110*16 34.649 80*10 11.874 200*14 42.894 90*56*5 5.661 200*125*12 34.436 90*6 8.35 200*16 48.68 90*56*6 6.717 200*125*14 39.045 90*8 10.946 200*18 54.401 90*56*7 7.756 200*125*16 39.045 90*10 13.476 200*20 60.056 90*56*8 8.3779 200*125*18 43.588 90*12 15.94 200*24 71.168不锈钢管规格表一览Ф6x1 Ф34x2-8 Ф70x3-10 Ф152x3-20Ф8x1-2 Ф36x2-8 Ф73x3-10 Ф159x3-25Ф10x1-2 Ф38x2-8 Ф76x2-16 Ф168x3-30Ф12x1-3 Ф40x2-8 Ф80x2-16 Ф180x3-30Ф14x1-4 Ф42x2-8 Ф83x2-16 Ф219x4-35Ф16x1-4 Ф45x2-8 Ф89x2-16 Ф245x5-35Ф18x1-4 Ф48x2-8 Ф95x2.5-16 Ф273x5-40Ф20x1-5 Ф50x2-8 Ф102x2.5-18 Ф325x5-40Ф22x1-5 Ф51x2-8 108x2.5-18 Ф355x7-40Ф25x1.5-5 Ф57x2-10 Ф114x2.5-18 Ф377x8-45Ф27x2-5 Ф60x2-10 Ф120x3-18 Ф426x8-50Ф28x2-5 Ф63x2-10 Ф127x3-18 Ф456x8-50Ф30x2-8 Ф65x3-10 Ф133x3-18 Ф530x8-50Ф32x2-8 Ф68x3-10 Ф140x3-20 Ф630x10-40 不锈钢管规格产品名称规格、型号标准名称标准号不锈钢管Φ6～630x 1～50mm 流体输送用不锈钢管 GB/T14976-2019不锈钢管Φ6～630x 1～50mm 结构用无缝不锈钢管 GB/T14975-2019不锈钢管Φ6～630x 1～50mm 锅炉、热交换器用不锈钢管 GB13296-91 不锈钢焊管Φ219～1200x 3～20mm 流体输送用不锈钢管 GB12770-2019 钢管种类钢管尺寸（毫米）精度普通级高级冷拔外径6-10 流体输送用不锈钢管Ф355x7-40>10-30 结构用无缝不锈钢管Ф377x8-45>30-50 锅炉、热交换器用不锈钢管Ф426x8-50>50 流体输送用不锈钢管Ф456x8-50（轧）管壁厚0.5-1.0 ±0.15毫米Ф530x8-50>1.0-3.0 ±14％±12％>3.0 ±12％ -10％-10％ +10％h型钢规格表一览类别型号(高度×宽度) 截面尺寸/nma 截面面积/cm2 理论质量/(kg/m) H×B t1 t2 r125×125 125×125 6.5 9 10 30.31 23.8 150×150 150×150 7 10 13 40.55 31.9 175×175 175×175 7.5 11 13 51.43 40.3 200×200 200×200 8 12 16 64.28 50.5 #200×204 12 12 16 72.28 56.7250×250 250×250 9 14 16 92.18 72.4 250×255 14 14 16 104.7 82.2300×300 #294×302 12 12 20 108.3 85.O 300×300 1O 15 20 120.4 94.5300×305 15 15 20 135.4 106350×350 #344×348 10 16 20 146 115 350×350 12 19 20 173.9 137400x400 #388×402 15 15 24 179.2 141 #394×398 11 18 24 187.6 147400×400 13 21 24 219.5 172#400×408 21 21 24 251.5 197#414×405 18 28 24 296.2 233#428×407 20 35 24 361.4 284*458×417 30 50 24 529.3 415*498×432 45 70 24 770.8 605HM 150×100 148×100 6 9 13 27.25 21.4 200×150 194×150 6 9 16 39.76 31.2 250×175 244×175 7 11 16 56.24 44.1 300×200 294×200 8 12 20 73.03 57.3 350×250 340×250 9 14 20 101.5 79.7 400×300 390×300 1O 16 25 136.7 107488×300 n 18 28 164.4 129600×300 582×300 12 17 28 174.5 137 588×300 12 20 28 192.5 151#594×302 14 23 28 222.4 175HN 100×50 100×50 5 7 1O 12.16 9.54 125×60 125×60 6 8 1O 17.01 13.3150×75 150×75 5 7 10 18.16 14.3175×90 175×90 5 8 10 23.21 18.2200×100 198×99 4.5 7 13 23.59 18.5 200×100 5.5 8 13 27.57 21.7250×125 248×124 5 8 13 32.89 25.8250×125 6 9 13 37.87 29.7300×150 298×149 5.5 8 16 41.55 32.6 300×150 6.5 9 16 47.53 37.3350×175 346×174 6 9 16 53.19 41.8350×175 7 11 16 63.66 50#400×150 #400×150 8 13 16 71.12 55.8 400×200 396×199 7 1 16 72.16 56.7400×200 8 13 16 84.12 66#450×150 #450×150 9 14 20 83.41 65.5 450×200 446×199 8 12 20 84.95 66.7 450×200 9 14 20 97.41 76.5#500×150 #500×150 10 16 20 98.23 77.1 500×200 496×199 9 14 20 101.3 79.5 500×200 10 16 20 114.2 89.6600×200 1 17 24 135.2 106#606×201 12 20 24 153.3 120700×300 #692×300 13 20 28 211.5 166 700×300 13 24 28 235.5 185*800×300 *792×300 14 22 28 243.4 191 *800×300 14 26 28 267.4 210*900×300 *890×299 15 23 28 270.9 213 *900×300 16 28 28 309.8 243*912×302 18 34 28 364 286。
