蔡司三次元作业指导书
三次元操作作业指导书范本
6．三次元开/关机程序：
6.1开机程序：
a.开启电脑
b.开启空气滤清器及三次元气阀
c.开启三次元电源开关
d.开启测头开关
e.进入Calypso及Halos软件量测
6.2关机程序：
a.将测针归位
b.退出Calypso及Halos软件
c.关闭电脑
3）光学尺：三次元一起的光学尺如有脏污需由专业人员用无尘纸擦拭光学尺对应接触面
4）测头：每次使用前后需观察测针是否受损
5）标准球：一般呈45度角放置，球面不可粘有其它物质
6）大理石平台：测量前后需用无尘纸、酒精将平台擦拭干净，且定期使用平台保养液进行保养
9.2注意事项：
1）当气压不足（小于5.5bar ）时，请不要使用三次元
1量测前须作三次元的清洁及保养工作2需对待量测工件作清洁动作3被测工件架设于大理石平台上须用夹具或其它适当方式固定4每次更换测针或测针使用时间超过一周须对测针进行校正5测针接触工件时应无变形现象否则应采用其它合理方法量测6
XXX科技股份有限公司
作业指导书
(三次元操作指导书)
XXX-SOP-13
编制：XXX
d.关闭测头开关
e.关闭三次元电源开关
f.关闭空气滤清器及气阀
7．三次元软件使用方法：（详见ZEISS 操作说明）
8．三次元量测行程：
X: 500mm Y: 600mm Z: 400mm
9．保养及其它注意事项：
9.1保养：
1）室内：放置本仪器的室内应保持清净，防止灰尘污染
2）导轨：三次元X,Y ,Z 轴移动的部分需每天用无尘纸擦拭保证其运行顺畅
2）长时间不用三次元时，请关闭仪器电源及气阀开关
三次元使用维护作业指导书
三次元使用维护作业指导书（ISO9001-2015）一、按照正确步骤操作三次元1、开机①检查温湿度(温度为20℃-25℃，湿度为50%-70%)②打开总电源、气源、依次打开稳压电源（控制柜开关打开即：—调为|）、UPS③打开CMM（首先查看急停按钮是否按下，如果按下则旋起，再把中间锁孔旋到MAN，然后把第三个旋钮打到RUN档，等控制盒上灯停止闪烁后，打到START 档）④打开打印机、显示器、计算机⑤打开测量软件Calypso—OK进入2、选择测量程序从File中选择Open点击选择D--zeiss--calypso--home--om--workarea--inspections3、机械归零CMM重启后，进入时会有机械归零的提示，OK后，CMM机械归零，归零过程中注意探针归零路径有无障碍物；若CMM未重启，进入会自动跳过，不会提示也不用归零。
4、探针校准①在探针系统选择当前工作探针和探针角度②测头校准（每班在首件之前要进行一次探针校准；新建探针位置也要进行一次探针校准。
注：此项在后面有详细的附图说明和操作步骤）5、运行程序点开运行工具，先选择清除实际值，再选择与当前工件测量程序相匹配的坐标系，然后选择输出所有特性。
如果只需测量程序某一些数据，则在元素里选择与这些数据计算相关的元素，点开运行工具，先选择清除实际值，再选择与当前工件测量程序相匹配的坐标系，然后选择输出选中特性即可。
（注：此项在后面有详细的附图说明和操作步骤）6、关机①将测头停在合适的位置（靠近支撑台一侧的后上角，一般要求Z轴不暴露光栅尺，且避免机器位于限位位置，即X、Y、Z的极限）②保存当前测量程序③退出Calypso④关闭计算机、显示器、打印机⑤按急停按钮，关掉CMM主机⑥依次关掉UPS、稳压电源⑦关掉总电源、总气源二、注意事项：1、上班前或开机时，需检查室内温度须在20℃-25℃之间，湿度保持在50-70%左右，使用前要注意室内湿度是否达标，防止损坏芯片。

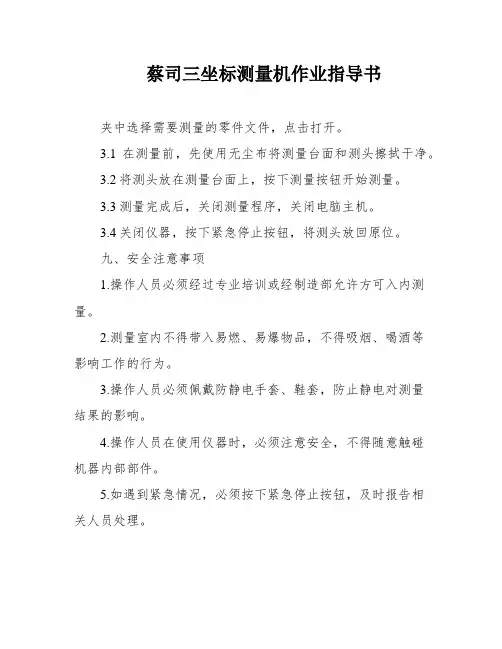

蔡司三坐标测量机作业指导书
蔡司三坐标测量机作业指导书夹中选择需要测量的零件文件，点击打开。
3.1在测量前，先使用无尘布将测量台面和测头擦拭干净。
3.2将测头放在测量台面上，按下测量按钮开始测量。
3.3测量完成后，关闭测量程序，关闭电脑主机。
3.4关闭仪器，按下紧急停止按钮，将测头放回原位。
九、安全注意事项1.操作人员必须经过专业培训或经制造部允许方可入内测量。
2.测量室内不得带入易燃、易爆物品，不得吸烟、喝酒等影响工作的行为。
3.操作人员必须佩戴防静电手套、鞋套，防止静电对测量结果的影响。
4.操作人员在使用仪器时，必须注意安全，不得随意触碰机器内部部件。
5.如遇到紧急情况，必须按下紧急停止按钮，及时报告相关人员处理。
为了保证蔡司三坐标测量机的测量精度并延长其使用寿命，制定了本作业指导书。
只有经过蔡司专业培训或经制造部允许的操作人员才能进入测量室进行测量。
三坐标测量机是一种能够根据测头系统返回的点数据，通过三坐标的软件系统计算各类几何形状、尺寸等测量能力的仪器，也称为三坐标测量仪或三坐标量床。
仪器对环境的基本要求包括温度和湿度，仪器保养需要定期擦拭和点检，同时仪器持续运行三天后必须重新启动后再继续测量。
操作人员在使用仪器时必须注意安全，遵守相关规定和注意事项。
To start measuring the product。
open the corresponding are program in the folder and double-click to run the measuring program.___ and there are no more products to be measured。
click on the red X button in the top right corner to exit the program。
Then gently press the button on the left (①) to turn off the measuring instrument.Here ___:1.If the pressure reading is above 0.6.it means that the instrument is ___.2.When measuring。
A蔡司CONTURAG三坐标测量机操作指引
PROD1CNC P P PE ME IE FE PG NPI LSS FIN PL PA IT PMC QA CAL IPQC IQC Sample DCC CU ST1 目的Purpose:指导安全、正确操作蔡司CONTURA G2 三坐标测量机（以下简称三次元）获得准确的测量结果。
2 范围Scope:本工作指引适用于本公司三次元仪器相关操作及使用、维护。
3 定义Definitions:Calypso：三次元所使用的专用软件元素：有规律的图元。
元素具有规则的几何形状, 以不同的方式定义, 可以用测量机测量。
元素包含几何形状的名义值, 可用来评定大小，形状和位置。
元素可以分配给相关的特性Calypso 中有以下两类元素：一类是工件自身的元素，如平面( 平整的表面) 和圆柱( 孔)等一类是自身不存在的构建元素。
但此类元素是必须的，如相交线和圆柱轴等特性：工程制图需求的元素的尺寸，形状或位置的名义值及公差( 例如：孔的直径，孔与平面的垂直度及两个平面之间的距离等)程序：是 Calypso 翻译“零件程序”或“控制数据”的结果。
一个测量程序包含了系统用于执行一个测量的所有信息。
工件坐标系：工件坐标系是基于工件的。
对于 Calypso 和测量机而言，它定位了测量台上工件的位置。
安全平面:一个由六个面组成的安全区域围绕在工件及相关的夹具周围，通过此区域的设定以避免测针碰撞的危险。
探针在这些面组成的区域之外运动以避免碰撞。
4 职责Responsibility:计量室专职测量员负责三次元的日常点检、保养、使用及输出测量数据。
5 工作流程operation flow:5.1 工作环境使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗：温度：18~22℃温度梯度: 1.0℃/h 1.5℃/天 1.0℃/米湿度： 40~60%之间气压：6~8 par (无水、无油、无尘)电压：220V±10%5.2 开机每日开机前用无尘布醮分析纯级无水酒精擦拭大理石平台上空气垫导轨的外露部分5.2.1 顺时针旋转以三次元控制柜正面右上角的黑色旋钮至ON档。
三次元作业指导书
三次元作业指导书【三次元作业指导书】一、任务背景在当前的教育环境下，三次元作业已经成为学生们日常学习的一部分。
然而，由于学生对于三次元作业的理解和掌握程度不同，导致了作业完成质量的差异。
因此，为了帮助学生更好地完成三次元作业，提高其学习效果，制定一份详细的作业指导书势在必行。
二、作业指导书的目的1. 提供学生完成三次元作业所需的基本知识和技能；2. 引导学生正确理解和解答作业中的问题；3. 培养学生的自主学习和解决问题的能力；4. 提高学生的作业完成质量和学习效果。
三、作业指导书的内容1. 作业概述1.1 作业的目的和重要性；1.2 作业的要求和提交时间；1.3 作业的评分标准和权重。
2. 基本知识和技能2.1 三次元作业的定义和特点；2.2 三次元作业的分类和应用领域；2.3 三次元作业的基本原理和方法。
3. 作业解答指南3.1 分析作业题目，确定解题思路；3.2 收集和整理相关资料，理解作业要求；3.3 运用所学知识和技能，解答作业问题；3.4 检查和修改作业答案，确保准确性和完整性。
4. 常见问题解答4.1 如何选择合适的三次元作业题目；4.2 如何有效利用三次元作业工具和软件；4.3 如何解决作业中遇到的困难和难题。
5. 学习资源推荐5.1 优秀的三次元作业教材和参考书籍；5.2 有用的三次元作业网站和在线学习平台；5.3 相关的学习社区和论坛。
四、作业指导书的编写要求1. 内容准确、详细，尽可能覆盖学生完成作业所需的知识和技能；2. 结构清晰、逻辑严密，便于学生理解和使用；3. 语言简练、通俗易懂，避免使用过多专业术语；4. 提供实例和案例，帮助学生更好地理解和应用知识；5. 注意排版和格式，使作业指导书整体美观、易读。
五、作业指导书的实施与评估1. 将作业指导书分发给学生，确保每位学生都能获得；2. 引导学生按照指导书的要求完成作业，并提供必要的辅导和支持；3. 收集学生的作业，并根据评分标准进行评估和反馈；4. 针对学生的不足之处，及时调整和完善作业指导书。
三次元测量仪操作作业指导书
1 目的保障三次元测量仪计量精度时刻达到国际标准，能保证测量时顺利进行检验测工作。
2 适用范围适用于品质部指定人员操作过程。
3 操作要求3．1 使用前应仔细检查仪器各部分是否完好全面，应对仪器作以下几项检查。
3．1．1 工作测量仪是否准备就绪。
电源打开（保证220V±2V）。
空气阀门开关打开4㎏/㎝（0.4Mpa）。
ABS执行完成，且TS连接绿灯亮起。
3．1．2 电脑是否准备就绪。
Bring系列，tDongle是否插好UC Board线是否接好。
PH9线是否接在Coml Port上。
PH9 DIP SW:1和3往上OFF,其余往下ON（DOS＋Windows）。
2和3往下OFF,其余往下ON（Windows）。
BH-V系列:Dongle（Keypro）是否插好,U DL Board线是否接好。
3．1．3 软件体定Bring系列：在C：\Cosmos\Ini\Mctrlwin.ini内。
检查【RtpDev03】项目：Comport=ComlBaudrate=6（Dos+ Windows）7（Windows）在C：\Cosmos\Exe\Ucdbw.inf内。
检查IRQNUM与COM-UC板上的设定，是否吻合。
3．2 检查测量仪平台前后、上下、左右运行空间位置，应无干涉测量运行的其它物质，气管和连接无牵扯阴碍测量顺利运作。
3．3 开启电脑主机和显示器自动入到Windows运行状态。
3．4 轻握X（主轴）轴测头上部附有胶质的位置，试运行工作测量仪的X（左、右）Y（前、后）Z（上、下）工作测量轴，应轻滑顺手。
OK后轻拧三轴微调部位的紧锁开关，使其处于静止状态。
3．5 将需测量的物件擦拭干净，清理孔、缝内的杂质、残渣。
3．6 摆好需测量物件，使其处于测量仪可测范围，运行电脑进入Geopak-Window软件，设定参数后开始依照图面尺寸位置和标准进行测量。
4 注意事项4．1三次元测量仪为高度贵重和精密仪器，在开启电源、气压、和紧锁开关前，绝不可以用手推动。
三次元作业指导书
三次元作业指导书一、任务背景在三次元作业中，为了提高作业效率和质量，需要编写一份详细的作业指导书，以便指导作业人员进行正确的操作。
本文将针对三次元作业进行详细的指导，包括作业流程、操作要点、安全注意事项等内容。
二、作业流程1. 准备工作：a. 确保作业区域干净整洁，没有杂物和障碍物。
b. 检查所需工具和设备是否齐全，并保证其正常工作状态。
c. 穿戴个人防护装备，包括安全帽、安全鞋、护目镜等。
2. 作业准备：a. 根据作业要求，查看做业图纸和规范，了解作业要求和步骤。
b. 检查作业设备的准备情况，确保其符合作业要求。
c. 进行必要的测量和标记，以确定作业位置和尺寸。
3. 作业操作：a. 根据作业要求，选择合适的工具和设备进行作业操作。
b. 根据作业图纸和规范，进行准确的定位和测量。
c. 按照作业步骤，进行切割、焊接、组装等操作。
d. 检查作业过程中的质量和尺寸要求，确保符合规定。
4. 作业完成：a. 完成作业后，进行必要的清理工作，保持作业区域的整洁。
b. 对作业结果进行检查和测试，确保符合质量要求。
c. 填写相关的作业记录和报告，包括作业时间、工具使用情况等。
三、操作要点1. 安全第一：a. 在进行三次元作业时，必须严格遵守安全操作规程，确保人身安全。
b. 使用合适的个人防护装备，包括安全帽、安全鞋、护目镜等。
c. 在作业区域设置明显的安全标识和警示标志，以提醒作业人员注意安全。
2. 精确测量：a. 在进行作业前，必须进行准确的测量和标记，以确定作业位置和尺寸。
b. 使用合适的测量工具，如卷尺、量角器等，确保测量结果准确可靠。
c. 根据作业要求，进行必要的标记和定位，以便后续的作业操作。
3. 工具使用：a. 在进行作业操作时，必须选择合适的工具和设备，确保其正常工作状态。
b. 熟悉工具的使用方法和操作要点，以提高作业效率和质量。
c. 定期检查和维护工具，保持其良好的工作状态和安全性能。
4. 质量控制：a. 在作业过程中，必须严格按照作业图纸和规范要求进行操作，确保作业质量。
三次元操作指导书
XXXXXX有限公司三次元操作指引文件修订记录表编制部门XXX 批准/日期1、目的指导安全、正确操作蔡司CONTURA G2 三坐标测量机（以下简称三次元）获得准确的测量结果。
2、范围本工作指引适用于本公司三次元相关操作及使用、维护。
3、定义无4、职责测量员负责三次元的日常点检、保养、使用及输出测量数据。
5、内容5.1 工作环境：使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗。
温度：20℃±2℃湿度：55%±15%气压：4.8~5.2 par (无水、无油、无尘)5.2开机程序5.2.1每日开机前用无尘布醮无水酒精擦拭大理石平台上空气垫导轨的外露部分。
5.2.2打开控制盒紧急停止开关，一键启动三次元（按下控制盒左侧的按钮），机器开始自检，机器控制盒面板和探头上的指示灯开始闪烁，指示灯停止闪烁后自检完成。
5.2.3打开电脑双击Calypso 图标启动软件，屏幕上出现登录对话框后点击确定开始登录。
5.2.4当桌面出现将测量机移到安全位置对话框时先确认三次元工作台面上没有可能碰撞探头，测针的阻碍物后点击确定，将三次元的X、Y、Z三轴归零。
机器归零后在Windows桌面上将出现三个工作界面：G2、状态窗口和Calypso user Desk。
在三编制部门XXX 批准/日期附件：三次元保养规范步骤具体描述图示备注1 工作环境使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗2 工作环境：温度、湿度温度：18~22℃湿度：40%~70%RH3 工作环境：气压气压：4.8~5.2Bar(无水、无尘、无油)4 工作台面工作台面保持清洁，不允许摆放工件、辅具或其他物品，以免在开机或操作过程中发生碰撞或磨损工作台面（特别注意气浮导轨接触面，不允许有任何工件、辅具或其他物品接触！）5 日常保养：气浮导轨、陶瓷横梁每日开机前用无尘布蘸无水酒精擦拭大理石平台上气浮导轨和陶瓷横梁部位（注意：必须往一个放向擦拭）编制部门XXX 批准/日期6 日常保养：陶瓷纵梁、玻璃光栅尺每日开机前用无尘布蘸无水酒精擦拭陶瓷纵梁（注意：擦拭时往一个方向擦拭，不能触碰陶瓷纵梁上的玻璃光栅尺）7 日常检查：电子元件检查各电器连接处接口是否正常连接，有无松动，散热器是否正常工作，运行时有无异响等现象。
三次元作业指导书
三次元作业指导书一、任务背景在三次元作业中，为了提高作业效率和作业质量，需要编写一份详细的作业指导书，以便指导员工正确进行作业操作。
本文将按照任务名称描述的要求，提供一份极致详细的三次元作业指导书。
二、作业流程1. 准备工作a. 检查作业设备是否正常工作，如三次元测量仪、计算机等。
b. 确认所需的作业材料是否齐全，如测量工具、标记笔等。
2. 数据导入a. 打开三次元测量软件，并登录账号。
b. 在软件界面中选择“导入数据”，将待测物体的模型文件导入软件中。
3. 设置测量参数a. 在软件界面中选择“测量参数设置”，根据实际情况设置测量精度、扫描速度等参数。
b. 确认测量范围和扫描路径，保证测量结果的准确性和完整性。
4. 进行测量a. 将待测物体放置在测量台上，并固定好。
b. 在软件界面中选择“开始测量”，三次元测量仪将自动进行扫描和测量操作。
c. 确保测量过程中待测物体保持稳定，避免外界干扰。
5. 数据处理a. 测量完成后，软件会自动生成测量数据和三维模型。
b. 在软件界面中选择“数据处理”，对测量数据进行滤波、配准等处理，以提高数据质量和准确性。
c. 导出处理后的数据和模型，以备后续分析和应用。
6. 结果分析a. 打开分析软件，并导入处理后的数据和模型。
b. 根据实际需求，进行尺寸分析、比较分析等操作，以评估待测物体的质量和精度。
c. 生成分析报告，并保存备份。
7. 作业记录a. 在作业记录表中填写作业日期、作业人员、作业时间等相关信息。
b. 将作业记录表归档保存，以备日后查阅和审查。
三、注意事项1. 三次元测量仪是精密仪器，使用时需避免碰撞和摔落，保持仪器的正常工作状态。
2. 在进行测量时，需确保待测物体表面干净、无灰尘和污垢，以避免影响测量结果的准确性。
3. 在进行数据处理和结果分析时，需根据实际情况选择合适的算法和方法，以确保结果的可靠性和准确性。
4. 作业人员需熟悉三次元测量仪的操作流程和软件功能，以提高作业效率和准确性。
三次元(CMM)作业指导书
2、适用范围：适用于2D.3D物件的尺寸测量。
3、操作步骤：
3.1、打开机床总电源（机床照明灯亮则通电源）。
3.2、建立三坐标（系统会默认一个三坐标）
3.3、用标准件对坐标进行校验
3.4、在量测工件上选取几何元素
5.3、小型及轻型零件在放置到工作台上后.应紧固后在进行测量，否则会影响测量精度
5.4、大型及重型零件在放置工作台上的过程中应轻放，以避免造成剧烈碰撞，致使工作台或零件的损伤，必要时可以在工作台上放置等高块以防止碰撞。
5.4、吊装放置被测零件过程中，要注意遵守吊车安全的操作规程，保护不损伤测量机和零件，零件安放在方便检测、阿贝误差最小的位置并固定牢固。
3.5、对几何元素进行测量
3.6、收集数据信息
3.7、数据转换成图像
4、保证测量精度的环境温度：20+2℃湿度：58+15%
5、使用三次元量测的注意事项：
5.1、被测零件在放在工作台面上检测之前.应先清洗去毛刺.防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精密度及探针，等高块的使用寿命
6.3、拆卸（更换）零件，按顺序关闭测量机及有关电源及机器总气源，工作完成后要清理工作台面
6.4、检查导轨.如有水印请及时检查过滤器.如有划伤或碰伤也请及时与雷顿公司联系.避免造成更大损失
6、三次元开/关程序
开开开
开/关程序顺序开关
关关关关机
5.5、查看零件图纸，了解测量要求和方法，规划检测方案或调出检测程序
5.6、按照测量方案按照探针及探针附件.要按下“紧急停”按钮再进行，并注意轻拿轻放，用力适当.
三次元作业指导书
三次元作业指导书一、任务背景随着科技的不断发展，三次元技术在各个领域得到广泛应用。
为了提高三次元作业的质量和效率，制定一份三次元作业指导书是必要的。
本指导书旨在为三次元作业的编写提供详细的标准格式要求，确保作业内容准确、完整、易读。
二、标准格式要求1. 封面- 封面应包含作业名称、作者姓名、日期等信息。
- 作业名称应简明扼要地描述作业内容。
- 作者姓名应填写作业编写人的姓名。
- 日期应填写作业编写完成的日期。
2. 目录- 目录应列出作业的各个部分及其页码。
- 目录应清晰、简洁，方便读者查找相关内容。
3. 引言- 引言应简要介绍作业的背景、目的和重要性。
- 引言应引发读者的兴趣，使其对作业内容产生浓厚的阅读兴趣。
4. 正文- 正文是作业的核心部分，应包含详细的内容和数据。
- 正文应按照逻辑顺序组织，确保内容的连贯性和易读性。
- 正文应包括清晰的标题和子标题，以帮助读者快速了解各个部分的内容。
- 正文中的数据应准确、可靠，并配以图表、统计数据等形式进行展示。
- 正文中的内容应详尽、全面，涵盖作业所要求的所有要点。
5. 结论- 结论应对作业的主要内容进行总结和归纳。
- 结论应简明扼要地回答作业所提出的问题，提出合理的建议和意见。
- 结论应具备说服力，使读者对作业的结果产生信心。
6. 参考文献- 参考文献应列出作业中所引用的书籍、期刊、网站等来源。
- 参考文献的格式应符合学术规范，包括作者姓名、出版日期、出版社等信息。
7. 附录- 附录是作业的补充材料，包括一些详细的数据、图表、计算过程等。
- 附录应按照逻辑顺序组织，与正文内容相补充。
三、示例以下是一个示例，展示了一个标准格式的三次元作业指导书的基本结构：封面- 作业名称: 三次元建模技术在产品设计中的应用- 作者姓名: 张三- 日期: 2022年5月1日目录- 引言- 1. 三次元建模技术的概述- 1.1 三次元建模技术的定义- 1.2 三次元建模技术的发展历程- 2. 三次元建模技术在产品设计中的应用- 2.1 三次元建模技术在概念设计中的应用- 2.2 三次元建模技术在详细设计中的应用- 结论- 参考文献- 附录引言本作业旨在探讨三次元建模技术在产品设计中的应用。
三次元作业指导书
编号 三次元操作指导书版次 A/0生效日期 2016.12.23页次 第1页共2页 编制审核核准1 一、目的：明确三次元的操作步骤及使用方法二、适用于型号DL564及同类型的三次元测量机 三、定义： 操作步骤开机：先开气压阀打开控制器开关 开电脑 打开控制器软件 打开测量软件关机：关闭测量软件 关闭控制器软件 关电脑 关闭控制器开关 关气压阀注意事项：在仪器正常使用中首先要确保机台气压、电流、电压、室内温度（20℃±2）的稳定； 空气要经过干燥机过滤后才能接入机台，机台运动的路径上要保持干净、清洁、没有障碍物。
四、操作步骤4.1开机4.1.1打开气压开关（SUP 为气压打开状态）检查气压表是否达到正常工作气压（0.45-0.8Mpa ） 见图1SUP 为气压打开状态 图14.1.2打开控制器电源，检查测头和操作手柄指示灯是否亮起：见图2 图3控制器开关 控制柜下方 图2 测头电源 图34.1.3打开电脑：点击桌面上的UCC server 图标自动连接控制器，然后再打开测量软件RationalDMIS 3。
4.2机台基本操作编制审核核准4.2.1归零打开测量软件后先观察机台的三个轴向（X/Y/Z）是否都在机台的正确回零区间位置，若都在机台的正确回零区间位置则点击软件右上方回零按钮完成回零。
若其中有一个轴的位置不在机台的正确回零区间位置，请先使用操作手柄将（X/Y/Z）轴移至正确位置，然后再点击回零按钮完成回零。
机台正确回零区间即XY两轴都在（+）正半轴且不接近机台边界的限位Z轴在（—）负半轴4.2.2测量软件的使用构建测头若软件是第一次使用，测头文件选项为空，在使用之前就必须根据硬件配置、探针类型构建相应的测头文件（测头文件的构建包括测座—测头—加长杆—测针的依次选择）例如：MH20i—TP20—长度—测针球径若已有校验好的测头文件，请直接选择和测针相匹配的侧头文件，即可进行测量编辑详细构建方法以培训内容为准。
某司全自动三次元测量作业指导书
全自动三次元测量作业指导书1、适用范围：适用于Daisy564三次元的标准化作业2、目的：让任何测量员能熟练使用该测量仪，安全有效地进行标准化作业，完成测量任务。
3、测量：3.1 开机：打开气泵，放掉气泵、储气罐、干燥机内废水，当气泵压力大于0.5MPa，测量室温度20±5℃时，开启UPS，开启控制柜启动计算机，点击启动测量软件图标进入测量画面。
每日开机前必须放掉废水，否则会因气源不干净堵塞三次元气孔，造成仪器故障。
3.2校准测头：将校准球固定在大理石平台正中，测头转至A0B0。
3.2.1点测头—测头装配，弹出测头装配画面：双击选择PH10T—TP20TO-AG—TP20-STD-TO-M2-添加加长杆-添加球形测针；输入测头名称，保存后退出。
3.2.2点测头—测头校正，弹出测头校正画面：点参数设置—配置辅助参数，输入测杆直径10，标准球直径25，选择名义值关联后确定。
3.2.3在测头校正画面中点球形测针校正，调出测头名称，添加测头需要的角度，选择自动测量，全部测针，路径优化，开始后，用手柄移动测头在校准球球冠处打一点后，按确定，三次元将自动校正全部测针。
3.2.4检查每个测针的形状误差，小于0.003即为合格，如大于0.003则检查校准球固定情况，降低测量速度后重新校正。
3.3几何元素测量：3.3.1 点的测量：在测量部位点1点，选点测量，打开几何元素输入画面，输入理论值、3.3.2线的测量：在测量部位最少点2点，选线测量，打开几何元素输入画面，输入理由当前坐标原点向背测直线所做的垂足点。
3.3.3面的测量：在测量部位最少点3点，选面测量，打开几何元素输入画面，输入理论点为所有测点的重心点。
3.3.4圆的测量：在测量部位最少点3点，选圆测量，打开几何元素输入画面，输入理LAD直径，形状误差。
3.3.5球的测量：在球冠处最少点5点，选球测量，打开几何元素输入画面，输入理论LAD直径，形状误差。
三次元作业指导书
三次元作业指导书引言概述：三次元作业指导书是指在三维空间中进行作业时所遵循的指导原则和步骤的手册。
它旨在帮助读者了解如何在三维环境中进行作业，并提供详细的指导和建议。
本文将按照一、二、三、四、五的顺序，分别介绍三次元作业指导书的五个部分。
一、作业前准备1.1 确定作业目标：明确作业的目标和要求，包括作业的内容、时间和质量要求。
1.2 确定作业范围：确定作业的范围和边界，包括作业的空间范围、所需资源和工具。
1.3 确定作业流程：制定作业的详细流程和步骤，包括作业的开始、执行和结束的步骤。
二、作业环境设置2.1 确保安全性：评估作业环境的安全性，并采取必要的安全措施，包括佩戴个人防护装备和确保作业区域的安全。
2.2 确定工作区域：确定作业的具体位置和范围，包括选择合适的工作台和设备，并确保工作区域的整洁和有序。
2.3 准备所需工具：根据作业的要求，准备所需的工具和设备，包括检查其工作状态和保养情况，确保其正常运行。
三、作业执行步骤3.1 分析任务要求：仔细阅读作业指导书，理解作业的要求和步骤，明确每个步骤的目标和操作方法。
3.2 操作流程规范：按照作业指导书的要求，按照正确的顺序和方法进行操作，确保每个步骤的准确性和有效性。
3.3 监控作业进展：定期检查作业的进展情况，确保作业按照计划进行，并及时解决出现的问题和障碍。
四、作业质量控制4.1 检查作业结果：在作业完成后，仔细检查作业的结果和质量，确保其符合预期的要求和标准。
4.2 整理作业资料：整理和记录作业的相关资料和数据，包括作业的过程记录、测量数据和问题解决方法等。
4.3 反馈和改进：根据作业的结果和反馈，总结经验教训，提出改进意见，并在下次作业中加以应用和改进。
五、作业总结和评估5.1 总结作业经验：总结作业的经验和教训，包括作业的成功因素和改进的空间，为以后的作业提供参考和借鉴。
5.2 评估作业效果：评估作业的效果和成果，包括作业的质量、效率和安全性等方面的评估，并提出改进建议。
三次元作业指导书
三次元作业指导书一、任务背景在当前的教育环境下，学生们的学业压力越来越大，作业量也随之增加。
为了帮助学生更好地完成作业，提高学习效率，我们制定了这份三次元作业指导书。
本指导书旨在为学生提供详细的作业指导，帮助他们理解作业要求，掌握解题方法，提高学习成绩。
二、作业指导1. 任务概述本次作业主要涉及数学、英语和科学三个学科的内容。
具体的任务包括：- 数学：完成一套练习题，包括整数加减法、乘法和除法。
- 英语：阅读一篇文章，并回答相关问题。
- 科学：观察实验现象，记录观察结果并进行分析。
2. 数学作业指导数学作业要求学生完成一套练习题，主要包括整数的加减法、乘法和除法。
学生可以按照以下步骤进行解题：- 阅读题目要求，理解题意。
- 分析题目，确定解题方法。
- 进行计算，注意运算符的使用和运算顺序。
- 检查答案，确保计算无误。
3. 英语作业指导英语作业要求学生阅读一篇文章，并回答相关问题。
学生可以按照以下步骤进行解题：- 阅读文章，理解文章内容和主题。
- 标记关键信息，帮助理解文章细节。
- 回答问题，注意回答的准确性和完整性。
- 检查答案，确保回答无误。
4. 科学作业指导科学作业要求学生观察实验现象，并记录观察结果。
学生可以按照以下步骤进行实验：- 准备实验材料，确保实验条件的一致性。
- 进行实验，观察实验现象。
- 记录观察结果，包括实验条件、实验现象和观察时间。
- 分析观察结果，总结实验结论。
三、作业提交学生完成作业后，可以按照以下方式进行提交：- 数学作业可以直接在纸上完成，并将纸质作业本交给老师。
- 英语作业可以写在纸上，并将纸质作业本交给老师。
- 科学作业可以将观察结果和分析写在纸上，并将纸质作业本交给老师。
四、作业评价老师会根据学生的作业完成情况进行评价，评价标准包括：- 数学作业：正确率、解题思路和答题速度。
- 英语作业：阅读理解、语法和拼写准确性。
- 科学作业：观察结果的准确性、实验过程的规范性和结论的合理性。
三次元作业指导书
三次元作业指导书第一篇：作业指导书一、作业的目的和要求1. 学习主题：三次元作业指导书。
2. 学习目标：了解三次元作业指导书的作用和要求，掌握编写指导书的基本要素和技巧。
3. 学习重点：指导书的结构和内容要点。
4. 学习难点：合理安排指导书的内容和语言表达。
5. 作业要求：编写一份包含必要要素和信息的三次元作业指导书。
二、指导书的结构和内容要点1. 封面：写明指导书的名称、编号和日期。
2. 目录：列出指导书的章节和页码。
3. 引言：介绍指导书的背景、目的和意义，激发学生的学习兴趣。
4. 内容：按照指导书的学习目标和要求，结合实际情况编写指导书的内容要点，并合理安排章节和顺序。
5. 编写要求：明确对学生的要求，包括作业形式、字数要求、提交截止日期等。
6. 学习方法和技巧：给予学生适当的学习方法和技巧，帮助他们高效完成作业。
7. 评分标准：根据指导书的学习目标和要求，给出明确的评分标准，用于评估学生的作业质量。
三、指导书编写的要求和技巧1. 简明扼要：指导书要求内容精炼、清晰明了，避免使用复杂和晦涩的语言。
2. 结构完整：指导书的结构要合理、完整，各部分之间要有明确的逻辑关系。
3. 重点突出：在内容编写中，要把握学习重点，突出关键知识和技能的讲解和演示。
4. 视觉效果：指导书的版面设计要整洁美观，使用合适的字体和字号，配以必要的图表和表格。
5. 真实可行：指导书的内容要实际可行，符合学生的实际水平和学习条件。
第二篇：相关经验和注意事项1. 参考范例：在编写指导书之前，可参考一些优秀的范例，了解不同类型指导书的写作风格和内容安排。
2. 严禁抄袭：绝对不允许抄袭他人的指导书，所有内容必须原创或经过合理引用和引证。
3. 细心校对：在编写和编辑指导书时，要细心校对，确保语言表达准确、规范，避免出现错别字和语法错误。
4. 合理安排时间：编写指导书需要一定的时间和耐心，要提前规划好时间，确保能按时完成。
5. 灵活变通：根据学生的实际情况和学习特点，可以适当调整和修改指导书的内容和形式。
三次元作业指导书
三次元作业指导书一、任务背景在学生学习过程中，作业是巩固知识、提高能力的重要环节。
为了匡助学生更好地完成作业，提高作业质量，本指导书旨在为三次元作业提供详细指导和规范要求。
二、任务目的1. 提供作业指导，明确任务目标；2. 规范作业格式，确保作业的可读性和整洁度；3. 引导学生合理安排时间，掌握作业进度；4. 鼓励学生独立思量，培养解决问题的能力；5. 提高学生对学习内容的理解和应用能力。
三、任务要求1. 作业内容：(1) 根据教师布置的题目，完成相应的题目及要求；(2) 作业内容应与课堂教学内容相符，涵盖所学知识点；(3) 作业内容不得涉及政治、低俗等不良内容。
2. 作业格式：(1) 作业纸规格为A4纸，使用黑色或者蓝色钢笔或者签字笔书写；(2) 作业纸上方顶端居中写上学校名称、班级、姓名和日期；(3) 作业内容按照题号和小题号顺序编写，清晰可辨；(4) 作业书写工整，字迹清晰，不得浮现涂改痕迹。
3. 作业时间：(1) 作业布置后，要求学生在规定时间内完成；(2) 学生应合理安排时间，确保作业质量和进度。
四、任务步骤1. 阅读作业要求：(1) 子细阅读教师布置的作业要求，确保理解；(2) 如有不明确的地方，及时向教师提问，明确要求。
2. 确定作业目标：(1) 根据作业要求，明确作业的目标和重点；(2) 确保理解作业的要求和目的，为后续步骤做好准备。
3. 采集资料和准备工具：(1) 如有需要，采集相关资料，为作业提供支持；(2) 准备必要的工具和材料，如计算器、尺子等。
4. 制定作业计划：(1) 根据作业的难易程度和时间要求，制定合理的作业计划；(2) 合理安排时间，确保作业在规定时间内完成。
5. 开始作业：(1) 根据作业要求，按照题号和小题号的顺序进行作答；(2) 注意作业格式和书写规范，确保作业的整洁和可读性；(3) 如遇到问题，可以查阅资料或者向同学、教师请教。
6. 完成作业：(1) 完成作业后，子细检查作业的内容和格式；(2) 确保作业的准确性和完整性，修正错误和遗漏；(3) 如有时间，可以再次复习作业内容，确保理解和掌握。
三次元作业指导书
三次元作业指导书作业指导书一、任务背景在当前的三次元作业环境中，为了提高作业质量和效率，需要给学生提供一份详细的作业指导书，以便他们能够清晰地理解作业要求和完成作业任务。
本文将针对三次元作业进行指导，包括任务目标、作业要求、作业步骤和评分标准等方面的内容，帮助学生顺利完成作业。
二、任务目标本次作业旨在帮助学生熟悉三次元作业的操作流程和技巧，提高他们的三次元建模能力和创作水平。
通过完成本次作业，学生应能够掌握以下技能：1. 熟练使用三次元建模软件进行建模操作；2. 理解并应用三次元建模的基本原理和技巧；3. 创造出具有一定复杂度的三次元模型。
三、作业要求1. 作业时间：本次作业的完成时间为一周；2. 作业内容：学生需要使用指定的三次元建模软件完成一个指定的三次元模型；3. 作业提交：学生需要将完成的三次元模型保存为指定的文件格式，并按照要求提交至指定的作业平台。
四、作业步骤1. 下载和安装三次元建模软件：学生需要根据提供的链接下载并安装指定的三次元建模软件；2. 学习软件基本操作：学生需要通过阅读软件的使用手册或观看相关教学视频，熟悉软件的基本操作和功能；3. 理解作业要求：学生需要仔细阅读作业要求，理解所要求建模的物体的形状、尺寸和细节等方面的要求；4. 开始建模：学生可以根据自己的理解和创意开始进行建模操作，可以参考教学视频或其他相关资料，但不得直接复制他人的作品；5. 优化和调整：学生需要不断地优化和调整模型的形状和细节，确保模型的质量和逼真度；6. 完成作品：学生需要在规定的时间内完成模型的建模工作，并保存为指定的文件格式；7. 提交作业：学生需要按照要求将完成的作品上传至指定的作业平台，并在规定的截止时间前完成提交。
五、评分标准本次作业将按照以下标准进行评分：1. 模型的准确度：评估模型与作业要求的一致性，包括形状、尺寸和细节等方面；2. 模型的逼真度：评估模型的真实感和细节表现能力；3. 模型的创意性：评估模型的独特性和创新性；4. 模型的完成度：评估模型的完整性和细节处理的完善程度；5. 模型的工作流程：评估学生在建模过程中的操作流程和技巧。
三次元作业指导书
1）测量前也一定要“探头校正”，校正时用的工件是“标准件（￠30球头）”，目的，也是为了检验仪器的精度（注：球头可不用每天校正，为确认精度，也可每天校正）。
方法：单击工具栏上的“探头库”，出现探头库对话框，在对话框中单击“Probes探头”下的“Contactprobes”，然后双击“NAME”下面“TOUCHPROBE”，出现“TPTIP”，选取“TPTIP”，单击下面的“尺寸位移”，选择“教导”，出现对话框，用探头碰4点去测量标准件圆，第一点碰顶点，其它3点碰圆的周边，且相对圆的平均点，3点之后,对话框中的OK由白色变成黑色，按“OK”，出现另一对话框，在另对话框中的“测钻直径”中出现直径大小，此大小尺寸一定要与标准件圆的直径大小相稳合，越接近值，其精度越高，点取对话框中的“设为目前的”，“确认”，OK。
4.探头与影像结合
探头与影像结合，即为两者同步（即座标统一，如：两者同时测一个圆，得出的坐标与大小一样），在两者同步时，必须先把影像校正与探头校正做好。
探头与影像结合的方法：
在“探头库”——PROTES——单击CONTALTPROBES——教导——影像孔（注：取4点）——输入4点后——自动出现对话框，根据对话框中的提示——用探针取前面影像过的孔4点——用探针在平面碰1点——调为目前的——确认——OK。
6.不规则形:输入5点,相对不规则形的平均点(可多点).
如:测圆
先投影工件中一的一个圆,点取电脑工具栏中的“○”,出现对话框“测量窗”,需输入点,选取工具栏中的任意选取 工具(一般用前面三种,或最高探头与最低探头),选取圆的边缘,按右键,选取 输入点,对话框“测量窗”中出现1Pt,继续以上操作,直到测量窗中出现3Pt，测量窗中的OK由白色变成黑色，（如想多点，可继续输入点）按OK，电脑记录中出现一个圆，并在结果窗中显示坐标、R、直径等，完成。同理，测弧、线、槽等。
