ADC0808ADC0809 MP兼容的8位AD转换8通道多路复用器
8位数模转换器ADC0809实验报告
8位数模转换器ADC0809实验报告实验目的：本实验旨在通过使用8位数模转换器ADC0809来将模拟信号转换为数字信号，并输出至LED灯中，以达到理解数字信号的目的。
实验原理：ADC0809是典型的8位数模转换器，它是一种具有8个模拟输入通道的典型ADC。
ADC0809是一种串行转换器，它可以实现单端和差分两种模式的转换。
ADC0809的转换精度为8比特，转换速率为100厘秒。
ADC0809通过8个输入通道将模拟信号转换为数字信号，并通过8个数据引脚输出数字信号。
实验器材：电脑、ADC0809、LED灯、电阻、电容、按键开关、电源、实验板。
实验步骤：1.将ADC0809插入实验板上。
2.将电阻连接至ADC0809的引脚，以使引脚与电阻的连接具有正确的阻值。
3.将电容插入ADC0809的引脚，并连接至电源。
4.将按键开关插入ADC0809的引脚，并连接至电源。
5.将LED灯连接至ADC0809的引脚，并连接至电源。
6.将实验板接入电源，启动电路。
7.按下按键开关，开始信号转换。
8.数字信号转换完成后，将数字信号输出至LED灯中。
实验结果：本实验成功地将模拟信号转换为数字信号，并将数字信号输出至LED灯中，达到了理解数字信号的目的。
结论：通过本实验，我们可以了解数字信号的基本原理和用途。
通过使用ADC0809将模拟信号转换为数字信号，并输出至LED灯中，我们可以更好地理解数字信号的应用和意义。
同时，该实验也为我们打下了更深入学习数字电路和信号处理技术的基础。
ADC0809
ADC0809AD器件的存在必要：在现实生活中，我们遇到的信号基本上都是离散或者说是模拟信号，比如说电压、音乐、图片、温度值等等，单片机无法直接接收这样的信号并处理，以电压为例，单片机如果想获得电压的大小，显然我们不可能直接将这根电线联在单片机的管脚上面，单片机的管脚是只能识别0V（0）或者5V（1）的。
为了获得这个电压值，就必须有一种元器件将这个电压值转换成为数字信号再交给单片机来进行处理，完成这个任务的器件就被称为AD器件。
AD器件的参数说明：AD或者DA器件最重要的参数是位数，我们经常会听到说是几位AD （DA），是指这种器件的精度，8位AD可以精确到1/256，而16位AD就可以将外部信号精确到1/65535。
举例来说，一个8位的AD器件用于接收外部的0-5V信号，并进行转换成数字信号，如果是0V，则AD器件就将其变换成数字0，如果是5V就变换成数字255，可以看到这种AD可识别的精度大约是0.02V，实际上选用何种AD或DA器件要根据实际情况来定，比如声音信号差不多需要12位的AD才能比较清晰的分辨，而心电图等人体电流信号可能需要16位或更高的精度才能测量。
AD转换的原理：AD转换原理有好多种，此处就以学习板上采用的ADC0809来说明。
0809是一款8通道复用的8位AD转换器，数据获取的关键部分是它的8位模/数转换器。
这个部分主要是由3部分组成：256R的阶梯网络，连续逼近的电阻，和比较器。
连续逼近电阻（SAR）通过8次迭代去大约逼近输入电压，只要输出是几位，那么就需要几次迭代。
SAR通过8组开关组和比较器完成获取输入电压对应参考电压的数字信号。
下图展示了一个3位转换器的典型例子，0809只是把这个位数延伸到8位而已。
学习板AD转换电路的设计：择是有管脚ADD-A，ADD-B，ADD-C的值来决定的。
所以如果由CPU控制这3个输入就可以任意切换模拟信号输入通道，从而达到8通道复用的目的。

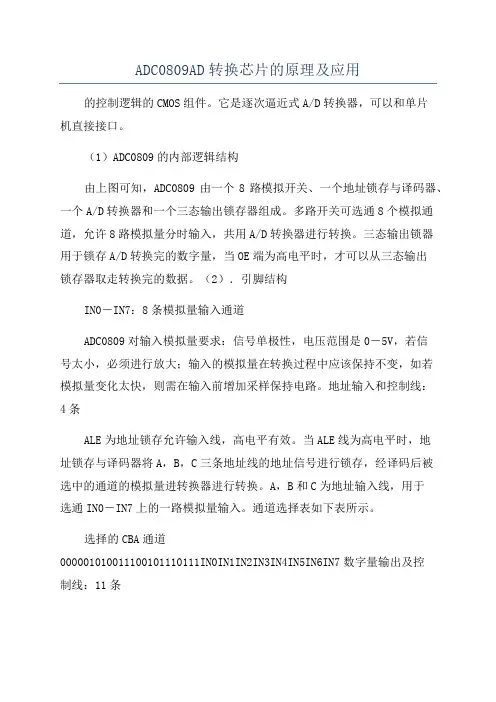

ADC0809AD转换芯片的原理及应用
ADC0809AD转换芯片的原理及应用的控制逻辑的CMOS组件。
它是逐次逼近式A/D转换器，可以和单片机直接接口。
（1）ADC0809的内部逻辑结构由上图可知，ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。
多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。
三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平时，才可以从三态输出锁存器取走转换完的数据。
（2）．引脚结构IN0－IN7：8条模拟量输入通道ADC0809对输入模拟量要求：信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。
地址输入和控制线：4条ALE为地址锁存允许输入线，高电平有效。
当ALE线为高电平时，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进转换器进行转换。
A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。
通道选择表如下表所示。
选择的CBA通道000001010011100101110111IN0IN1IN2IN3IN4IN5IN6IN7数字量输出及控制线：11条ST为转换启动信号。
当ST上跳沿时，所有内部寄存器清零；下跳沿时，开始进行A/D转换；在转换期间，ST应保持低电平。
EOC为转换结束信号。
当EOC为高电平时，表明转换结束；否则，表明正在进行A/D转换。
OE为输出允许信号，用于控制三条输出锁存器向单片机输出转换得到的数据。
OE＝1，输出转换得到的数据；OE＝0，输出数据线呈高阻状态。
D7－D0为数字量输出线。
CLK为时钟输入信号线。
因ADC0809的内部没有时钟电路，所需时钟信号必须由外界提供，通常使用频率为500KHZ，VREF（＋），VREF（－）为参考电压输入。
2．ADC0809应用说明（1）．ADC0809内部带有输出锁存器，可以与AT89S51单片机直接相连。
八通道AD转换以及效果图
OE=0;
sprintf(dat_str,"CH1=%2.3fV",AD_Result/255.0*5.0);
Display_Str_at_xy(30,36,dat_str);
//ADC08080 2通道转换
ADA=0;
ADB=1;
ADC=0;
Start();
EOC=1;
while(EOC==0);
#include <stdlib.h>
#include <stdio.h>
#include <lcd_160128.h>
/****************宏定义*****************/
#define uchar unsigned char
#define uint unsigned int
{
uchar AD_Result,dat_str[15];
LCD_Initialise();
Display_Str_at_xy(10,0,"Current Voltage:");
Display_Str_at_xy(0,12,"-------------------");
Display_Str_at_xy(0,120,"-------------------");
START=0;
OE=0;
TMOD=0x02;
TH0=216;
TL0=216;
ET0=1;
EA=1;
TR0=1;
while(1)
{
//ADC08080 0通道转换
ADA=0;
ADB=0;
ADC=0;
模数转换ADC0809
A/D转换模块本次课题选择ADC0809作为模数转换芯片。
ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。
它是逐次逼近式A/D 转换器，可以和单片机直接接口。
ADC0809的内部逻辑结构由图4-4可知，ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。
多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。
三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平时，才可以从三态输出锁存器取走转换完的数据。
图4-4 ADC0809内部结构ADC0809引脚结构ADC0809各脚功能如下：D7-D0：8位数字量输出引脚。
IN0-IN7：8位模拟量输入引脚。
VCC：+5V工作电压。
GND：地。
REF（+）：参考电压正端。
REF（-）：参考电压负端。
START：A/D转换启动信号输入端。
当ST上跳沿时，所有内部寄存器清零；下跳沿时，开始进行A/D转换；在转换期间，ST应保持低电平。
ALE：地址锁存允许信号输入端，高电平有效。
当ALE线为高电平时，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进入转换器进行转换。
EOC：转换结束信号输出引脚。
当EOC为高电平时，表明转换结束；否则，表明正在进行A/D转换。
OE：输出允许控制端，用以打开三态数据输出锁存器。
CLK：时钟信号输入端（一般为500KHz）。
A、B、C：地址输入线。
图4-5 ADC0809引脚图ADC0809对输入模拟量要求：信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。
A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。
通道选择表如下表所示。
表4-1 ADC0809通道选择C B A 通道0 0 0 IN00 0 1 IN10 1 0 IN20 1 1 IN31 0 0 IN41 0 1 IN51 1 0 IN61 1 1 IN7ST为转换启动信号。

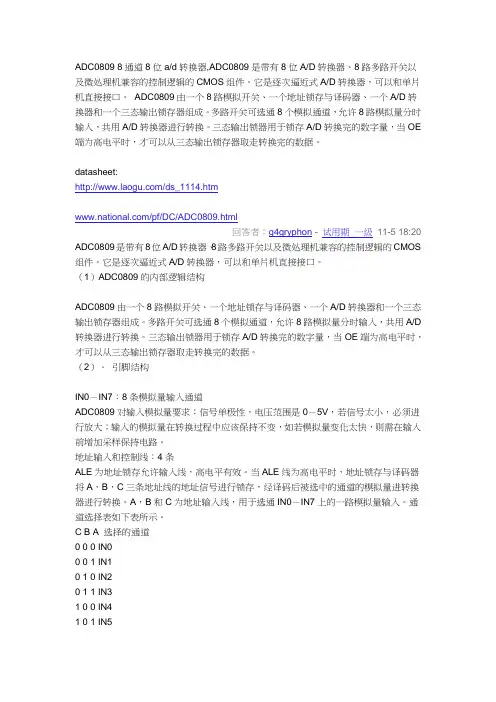

ADC0809
ADC0809 8通道8位a/d转换器,ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。
它是逐次逼近式A/D转换器，可以和单片机直接接口。
ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。
多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D转换器进行转换。
三态输出锁器用于锁存A/D转换完的数字量，当OE 端为高电平时，才可以从三态输出锁存器取走转换完的数据。
datasheet:/ds_1114.htm/pf/DC/ADC0809.html回答者：g4gryphon - 试用期一级11-5 18:20 ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS 组件。
它是逐次逼近式A/D转换器，可以和单片机直接接口。
（1）ADC0809的内部逻辑结构ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D转换器和一个三态输出锁存器组成。
多路开关可选通8个模拟通道，允许8路模拟量分时输入，共用A/D 转换器进行转换。
三态输出锁器用于锁存A/D转换完的数字量，当OE端为高电平时，才可以从三态输出锁存器取走转换完的数据。
（2）〃引脚结构IN0－IN7：8条模拟量输入通道ADC0809对输入模拟量要求：信号单极性，电压范围是0－5V，若信号太小，必须进行放大；输入的模拟量在转换过程中应该保持不变，如若模拟量变化太快，则需在输入前增加采样保持电路。
地址输入和控制线：4条ALE为地址锁存允许输入线，高电平有效。
当ALE线为高电平时，地址锁存与译码器将A，B，C三条地址线的地址信号进行锁存，经译码后被选中的通道的模拟量进转换器进行转换。
A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。
通道选择表如下表所示。
C B A 选择的通道0 0 0 IN00 0 1 IN10 1 0 IN20 1 1 IN31 0 0 IN41 0 1 IN51 1 0 IN61 1 1 IN7数字量输出及控制线：11条ST为转换启动信号。
AD0809
ADC0808 ADC0809版权归三毛电子 不得盗版传播 /8位uP 兼容A/D 转换器，8通道复用ADC0808/ADC0809一般描述：ADC0808，ADC0809数据获取器件集成了一个8位的模/数转换器，8通道复用器以及微处理器兼容控制逻辑。
这个8位的A/D 转换器采用了连续逼近的转换技术。
这个转换器具有一个高阻抗稳定的断续比较器，以及一个带有模拟开关树的256欧的分压器，一个连续逼近电阻。
8通道的复用器能直接获取8个单一模拟信号的任何一个。
这个器件不需要外部的0和全量程调节。
依靠锁存和解码复用器地址输入以及锁存TTL 三态输出，这个器件提供与微处理器很方便的接口。
ADC0808和ADC0809采用了几种A/D 转换技术的各自最大优点来优化的。
ADC0808和ADC0809提供了高速，高精度，低温漂，优秀的长期精度和可重复性，低功耗特性。
这些特性使得这个器件对于消费者处理和控制机器以及汽车电子应用上十分理想的选择。
对于具有相同输出（采样/保持端口）的16通道复用器的器件，请参考ADC0816的数据手册。
特性：×跟所有微处理器接口很容易×比例制的操作或带有5V DC 或者可调节参考电压范围的模拟范围×不需要调节0和全量程×用地址逻辑来区分的8通道复用×单电源5V 供电，0V ～5V 输入范围×输出符合TTL 电压声明×标准密封或浇注的28脚DIP 封装×ADC0808跟MM74C949可替换×ADC0809跟MM74C949-1可替换关键说明：×精度 8位×完全不可调节误差 ±1/2LSB 和±1LSB ×单电源供电 5V DC×低功耗 15mW×转换时间 100us方框图：ADC0808 ADC0809版权归三毛电子 不得盗版传播 /管脚分布：定购信息：ADC0808 ADC0809版权归三毛电子 不得盗版传播 /最大绝对值范围（注释1，2）：假如军用或航空应用，需要特别的说明，请自己联系国家半导体公司销售部。
ADC0809模数转换
ADC0809模数转换1. 实验目的与成效：模数转换在信号搜集中占有很重要的地位。
本实验采纳经典8位AD ――ADC080做一个0～5V 的电压表，并用数码管显示出来。
（说明：本实验板上的读AD 值端口跟数码管位选端口是分时复用的，呵呵，能够学习一下单片机端口分时复用）ADC0809简介：ADC0809是带有8位A/D 转换器、8路多路开关和微处置机兼容的操纵逻辑的CMOS 组件。
它是逐次逼近式A/D 转换器，能够和单片机直接接口。
（1）． （1）． ADC0809的内部逻辑结构由上图可知，ADC0809由一个8路模拟开关、一个地址锁存与译码器、一个A/D 转换器和一个三态输出锁存器组成。
多路开关可选通8个模拟通道，许诺8路模拟量分时输入，共用A/D 转换器进行转换。
三态输出锁器用于锁存A/D 转换完的数字量，当OE 端为高电平常，才能够从三态输出锁存器取走转换完的数据。
（2）． （2）． 引脚结构IN0－IN7：8条模拟量输入通道ADC0809对输入模拟量要求：信号单极性，电压范围是0－5V ，假设信号过小，必需进行放大；输入的模拟量在转换进程中应该维持不变，如假设模拟量转变太快，那么需在输入前增加采样维持电路。
地址输入和操纵线：4条ALE 为地址锁存许诺输入线，高电平有效。
当ALE 线为高电平常，地址锁存与译码器将A ，B ，C 三条地址线的地址信号进行锁存，经译码后被8路模拟量开关8路A/D 转换器三态输出锁存器地址锁存与译码器IN0 I N1 I N2 I N3 I N4 I N5 I N6 I N7 A B C A LEVREF(+)VREF(-)OEEOCD0 D 1 D 2 D 3 D 4 D 5 D 6 D 7CLKST选中的通道的模拟量进转换器进行转换。
A，B和C为地址输入线，用于选通IN0－IN7上的一路模拟量输入。
通道选择表如下表所示。
C B A 选择的通道0 0 0 IN00 0 1 IN10 1 0 IN20 1 1 IN31 0 0 IN41 0 1 IN51 1 0 IN61 1 1 IN7数字量输出及操纵线：11条START为转换启动信号。
ADC0809
ADC0808/ADC0809是采样分辨率为8位的、转换时间为100us 以逐次逼近原理进行模—数转换的器件。
其内部有一个8通道多路开关，它可以根据地址码锁存译码后的信号，只选通8路模拟输入信号中的一个进行A/D 转换。
1．主要特性1）8路输入通道，8位A ／D 转换器，即分辨率为8位。
2）具有转换起停控制端。
3）转换时间为100μs 4）单个＋5V 电源供电5）模拟输入电压范围0～＋5V ，不需零点和满刻度校准。
6）工作温度范围为-40～＋85摄氏度7）低功耗，约15mW 。
2.引脚功能IN0～IN7：8路模拟量输入端。
D1-D7：8位数字量输出端。
ADDA 、ADDB 、ADDC ：3位地址输入线，用于选通8路模拟输入中的一路 ALE ：地址锁存允许信号，输入，高电平有效。
START ： A ／D 转换启动脉冲输入端，输入一个正脉冲（至少100ns 宽）使其启动（脉冲上升沿使0809复位，下降沿启动A/D 转换）。
START=1;START=0;EOC ： A ／D 转换结束信号，输出，当A ／D 转换结束时，此端输出一个高电平（转换期间一直为低电平）。
While(EOC==0);OE ：数据输出允许信号，输入，高电平有效。
当A ／D 转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。
OE=1;CLK ：时钟脉冲输入端。
要求时钟频率不高于640KHZ,可以让单片机定时器产生500K HZ 的时钟REF （+）、REF （-）：基准电压。
Vcc ：电源，单一＋5V 。
工作时序图模拟通道选择信号A 、B 、C 分别接最低三位地址A 0、A 1、A 2即（P 0.0、P 0.1、P 0.2），而地址锁存允许信号ALE 由P 2.0控制，则8路模拟通道的地址为0FEF8H ～0FEFFHCLOCK START ALE A,B,C部输入模拟量输入OE EOC 输出。
ADC0809程序原理及逻辑结构
3）转换时间为100μs（时钟为640KHz时），130μs（时钟为
500KHz时）。
4）单个+5V电源供电。
5）模拟输入电压范围0～+5V，不需零点和满刻度校准。
6）工作温度范围为-40～+85摄氏度。7）低功耗，约15mW。
ADC0809逻辑结构：
ADC0809是带有8位A/D转换器、8路模拟开关以及微处理机兼容
ADC0809信号引脚：
对ADC0809主要信号引脚的功能说明如下：
IN~ IN一一模拟量输入通道
ALE一一地址锁存允许信号。对应ALE上跳沿，A、B、C地址
状态送入地址锁存器中。
START一一转换启动信号。START上升沿时，复位ADC0809;
START下降沿时启动
芯片，开始进行A/D转换;在A/D转换期间，START应保持低
的控制逻辑的CMOS组件。它是逐次逼近式A/D转换器，是目前应用比较
广泛的A/D转换芯片之一，主要适用于对精度和采样速率要求不高的场合或
一般的工业控制领域，可以和单片机直接相连。它具有8个通道的模拟量输
入线，可在程序控制下对任意通道进行A/D转换得到8［1］位二进制数字
量。
ADC0809内部结构图：
图中多路开关可选通8个模拟通道，允许8路模拟量分时输入，共
用一个A/D转换器进行转换，这是一种经济的多路数据采集方法。地址锁存
与译码电路完成对A、B.C3个地址位进行锁存和译码，其译码输出用于通
道选择，其转换结果通过三态输出锁存器存放、输出，因此可以直接与系统
数据总线相连。
ADC0809应用电路原理图：
Vcc-- +5V电源。
ADC0809是什么？
ADC0809 是什么？
ADC0809 是美国国家半导体公司生产的CMOS 工艺8 通道，8 位逐次逼近式A/D 转换器。
其内部有一个8 通道多路开关，它可以根据地址码锁存译
码后的信号，只选通8 路模拟输入信号中的一个进行A/D 转换。
是目前国内
应用最广泛的8 位通用A/D 芯片。
1.ADC0809 的主要特性
1)8 路输入通道，8 位A/D 转换器，即分辨率为8 位。
2)具有转换起停控制端。
3)转换时间为100μs(时钟为640kHz 时)，130μs(时钟为500kHz 时)
4)单个+5V 电源供电
5)模拟输入电压范围0～+5V，不需零点和满刻度校准。
6)工作温度范围为-40～+85 摄氏度7)低功耗，约15mW。
2.ADC0809 的内部结构
ADC0809 是CMOS 单片型逐次逼近式A/D 转换器，内部结构如图13.22。
实验十、8路8位AD转换器接口设计实验
实验十、8路8位A/D转换器接口设计实验一、实验目的1．了解ADC0809转换器的工作原理2．掌握51单片机与ADC0809转换器的接口电路设计及编程二、实验设备1．A/D转换模块（ADC0809）2．单片机最小系统3．静态数码管显示模块三、实验要求要求用单片机最小系统、A/D转换模块、数码管显示模块组成一个简单的“数字电压表”。
将实验箱上可以手动调节的电位器的1、3脚分别连接＋5V和地，2脚输出的0～5V的模拟信号作为“数字电压表”的输入；通过数码管显示测得的当前电压值，精确到0.1V。
从0～5V之间取20个值进行测量，并与校准过的万用表测量值进行比较。
四、实验原理计算机处理的信息为数字量，而对控制现场进行控制时，被控制对象一般是连续变化的模拟量，模拟量必须经过转换，变为数字量送入计算机才能进行处理，将模拟量转变为数字量的过程称为A/D转换。
1．ADC0809工作原理和结构ADC0809单片CMOS数据采集器件，8位8通道复用，控制逻辑微处理器兼容。
8位A/D 转换器的转换技术为逐次逼近法。
具有一个高输入阻抗的比较器。
一个256R具有模拟开关树的分压电阻阵列，以便逼近输入电压。
器件不需要外部调零或满量程调整。
通过锁存、复用地址解码、TTL三态输出，可以很方便的与微处理器接口。
逻辑如图10-1。
图21-1逻辑图D 01D 2D 3D 4D 5D 6D 7图10－1 内部逻辑图图10－2 ADC0809引脚图◆ 单一5V 操作◆ 5V 参考或者外部提供参考。
◆ 非调整误差±1.2 LSB and ±1 LSB ◆ 输入单极性电压0-5V 。
◆ 低功耗15mW 。
◆ 转换时间100uS 。
DIP28封装管脚图如图10-2所示。
管脚定义如表10-1所示。
表10-1 管脚定义2通过地址ADD C ，ADD B 和ADD A ，选择输入的模拟电压通道，如表10-2。
表10-2操作时序图如图10-3，典型应用如图10-4图10-3 操作时序图图10-4 典型应用电路图五、实验步骤1．电路连接硬件连线如图10-5：图10-5：硬件连线图该电路由51单片机、ADC0809电路及七段数码显示电路三部分组成。
ADC0809中文资料
ADC0809中文资料1.主要特性1)8路8位A/D转换器,即分辨率8位.2)具有转换起停控制端.3)转换时间为100μs4)单个+5V电源供电5)模拟输入电压围0～+5V,不需零点和满刻度校准.6)工作温度围为-40～+85摄氏度7)低功耗,约15mW.2.部结构ADC0809是CMOS单片型逐次逼近式A/D转换器,部结构如图13.22所示,它由8路模拟开关,地址锁存与译码器,比较器,8位开关树型D/A转换器,逐次逼近图13.22 ADC0809部结构框图寄存器,三态输出锁存器等其它一些电路组成.因此,ADC0809可处理8路模拟量输入,且有三态输出能力,既可与各种微处理器相连,也可单独工作.输入输出与TTL兼容.图13.23 ADC0809引脚图3.外部特性(引脚功能)ADC0809芯片有28条引脚,采用双列直插式封装,如图13.23所示.下面说明各引脚功能.IN0～IN7:8路模拟量输入端.2-1～2-8:8位数字量输出端.ADDA,ADDB,ADDC:3位地址输入线,用于选通8路模拟输入中的一路.如表13.2所示.表13.2 ADDA,ADDB,ADDC真值表ALE:地址锁存允许信号,输入,高电平有效.START: A/D转换启动信号,输入,高电平有效.EOC: A/D转换结束信号,输出,当A/D转换结束时,此端输出一个高电平(转换期间一直为低电平).OE:数据输出允许信号,输入,高电平有效.当A/D转换结束时,此端输入一个高电平,才能打开输出三态门,输出数字量.CLK:时钟脉冲输入端.要求时钟频率不高于640KHZ.REF(+),REF(-):基准电压.Vcc:电源,单一+5V.GND:地.ADC0809的工作过程是:首先输入3位地址,并使ALE=1,将地址存入地址锁存器中.此地址经译码选通8路模拟输入之一到比较器.START上升沿将逐次逼近寄存器复位.下降沿启动A/D转换,之后EOC输出信号变低,指示转换正在进行.直到A/D转换完成,EOC变为高电平,指示A/D转换结束,结果数据已存入锁存器,这个信号可用作中断申请.当OE输入高电平时,输出三态门打开,转换结果的数字量输出到数据总线上.ADC0809中文资料2009-08-16 19:00ADC0809是带有8位A/D转换器、8路多路开关以及微处理机兼容的控制逻辑的CMOS组件。
8通道8位模_数转换器ADC0808_0809原理及应用
输出编码Ｎ的中心可通过以下公式给出：
对于任意输入的输出代码Ｎ，它应是以下公式范围描述范围内 的整数：
adc0809中文资料_数据手册_参数
万联芯城 电子元器件物料全国供应，专业提 供电子元器件原装现货产品，1 片起订，价格优势明显，电子元 器件采购网万联芯城目前为长电科技，顺络电子，先科 ST 等多 家知名原厂的指定授权代理商，专为客户提供电子元器件配单业 务，提交物料清单即可当天报价当天发货，点击进入万联芯城。
ቤተ መጻሕፍቲ ባይዱ
特点描述:ADC0808, ADC0809数据采集元件2。容易接口到所有微处理器的一个单片 CMOS设备与一个8位模数- - -·操作比率或与5 VDC或数字转换器，8通道多路复用器 和模拟跨调整电压参考微处理器兼容, ADC0809控制逻辑。8位·无零或全尺寸调整需 求/D转换器使用逐次逼近作为转换技术。该转换器具有高·8通道多路复用器，具有地 址逻辑阻抗斩波稳定比较器、256R·0V到VC, ADC0809C的输入距离演化分频器和一 个·输出满足TTL电压水平指定的逐次逼近寄存器。8通道多路复用器可以直接接入任 何8-单端·ADC0808，相当于mm74c949模拟信号。·ADC0809相当于mm74c949 -1，该 设备无需外部零位和全比例调整。EasyinterfacingtoKEY SPECIFICATIONSmicroprocessors提供的门锁和·决议:8 Bitsdecoded输入和多路复用器 地址锁存的TTL·总未经调整的错误:±½L SB和±1 LSBTRI-STATE输出。·单电源:5 vdcadc0808、ADC0809的设计为·低功耗:15 mww优化，采用了最理想的几种A/D转换 技术。ADC0808·转换时间:100μsadc0809提供高速,高精 度,minimaltemperaturedependence excellentlong-termaccuracy和可重复 性,minimalpower消耗。这些特性使得该设备非常适合, ADC0809从过程和机器控制到消 费者和汽车应用的应用。16通道多路复用器，具有普通输出(样本/holdport)的 seeADC0816datasheet。(SeeAN-247(文献号SNOA595)获取更多信息。图1所示。PDIP PackageFigure 2。这些设备具有有限的内置ESD保护。在储存或处理过程中，应将引线 短接在一起，或将设备置于导电泡沫中，以防止对MOS门的静电损坏。绝对最大额定 参数(1)(2)(3)电源电压(VCC)(4)6.5 vvoltage在任何销除控制输入(VCC + 0.3 v) 0.3 v电压 控制输入 0.3 v + 15(启动、OE时钟,啤酒,添加,添加B,C)添加存储温度范围 65°C + 150° CPackage耗散TA = 25°C875 mWLead Temp。(焊接,10秒)PDIP包(塑料)260°CPLCC PackageVapor阶段(60秒)215°CIn, ADC0809frared(15秒)220°CESD易感性(5)400 v(1)绝 对最大额定参数表明超过这个限制可能发生损坏设备。直流和交流电机规格notapply当 操作设备超出指定的操作条件。(2)所有电压, ADC0809测量接地,除非另有说明。(3)如 果需要军事/航空指定, ADC0809的设备,请联系TI销售办事处/经销商的可用性和规范。 (4)一个齐纳二极管存在,在内部,从VCC接地,典型的7直流击穿电压。(5)人体模型,100 pF放电通过1.5 kΩ电阻器。操作条件(1)(2)温度RangeTMIN≤TA≤达峰时间 40° C≤TA≤+ 85°CRange VCC4.5 VDC的6.0 VDC(1)绝对最大额定参数表明超过这个限制 可能发生损坏设备。(2)除另有规定外，所有电压都是根据G, ADC0809ND测量的。电 特性——转换器SpecificationsConverter规格:VCC = 5 VDC = VREF +,VREF( )=接 地,TMIN≤TA≤最高温度和fCLK = 640 kHz,除非另有说 明。SymbolParameterConditionsMinTypMaxUnitsADC080825°C±½LSBTotal未经调整的 错误(1)TMIN达峰时间±¾LSB, ADC0809(1)总未经调整的误差包括抵消,全面,线性和多 路复用器错误。参见图5。这些A/Ds都不需要零或全尺寸调整。但是，如果对于非0.0V 的模拟输入需要一个全部为零的代码，或者如果存在一个窄的全尺寸跨度(for)转换器 特性, ADC0809这个单片机数据采集系统的核心是它的8位模数转换器。, ADC0809转换 器的设计是为了在广泛的温度范围内提供快速、准确和可重复的转换。转换器分为三 个主要部分:256R阶梯网络、逐次逼近寄存器和计算机。转换器的数字输出为正 真。256R梯形网络方法(图3)是通过传统的R/2R梯形图来选择的，因为它具有单调的单 调性，保证了没有丢失的数字代码。单调性在闭环反馈控制系统中尤为重要。非单调 关系会引起振荡，对系统来说是灾难性的。此外，256R网络不会引起参考电压的负载 变化。图3中阶梯网的底电阻和顶电阻与网络的夹持器不相同。这些电阻的差异导致输 出特性与传输曲线的零点和满刻度点对称。第一个输出转, ADC0809换发生在模拟 signalhas达到+½LSB和成功输出转换发生以后每1 LSB全面。逐次逼近寄存器(SAR)执行 8次迭代，以近似输入电压。对于任何sar类型的转换器，n位转换器都需要n次迭代。 图4显示了一个典型的3位转换器示例。在ADC0808, ADC0809中，使用256Rnetwork将逼 近技术扩展到8位。A/D转换器的逐次逼近寄存器(SAR)在开始逆变启动脉冲的正边缘 重新设置。转换开始于开始转换脉冲的下降边缘。进程中的转换将被接收到一个新的 开始转换脉冲而中断。通过将转换结束 (EOC)输出与SC输入绑定，可以实现连续转换。如果在这种模式下使用，则需要在启 动后使用外部启动转换脉冲。, ADC0809在开始转换的上升边缘之后，转换结束将在0 到8个时钟脉冲之间降低。A/D转换器最重要的部分是比较器。这个部分负责整个转换 器的最终精度。它也是比较器漂移，对设备的可靠性影响最大。一种斩波稳定的比较 器提供了最有效的方法来满足所有变换器的要求。, ADC0809斩波稳定比较器将直流输 入信号转换成交流信号。该信号通过高增益交流放大器馈送，并恢复直流电平。这种
adc0809模数转换原理
adc0809模数转换原理ADC0809是一种集成电路模拟到数字信号转换器，它将模拟信号转换成数字信号在数字电路中使用。
该芯片有许多用途，其中包括数据采集、仪器控制、自动测试和智能控制系统。
ADC0809输入端须接同一电源，实为解决了模拟与数字之间的接口。
ADC0809的8位模数转换器具有较高的精度和灵敏度，可以在2.7至6伏的电源电压下工作。
输入信号的范围可以从0到电源电压不等。
ADC0809还含有内部参考电压源。
ADC0809的模数转换原理基于积分器、比较器和计数器的原理。
积分器积分输入信号，比较器确定信号是否超过阈值，计数器记录比较器的输出。
然后将计数器的值转换为二进制数字，并存储在输出寄存器中。
ADC0809模数转换器的主要组成部分包括：1.输入多路选择器：ADC0809有8个输入通道，支持多种输入源。
2.输入样本保持电路：保持电路的作用是捕捉输入信号值并在采样期间保持该值不变。
它还允许单一转换器采样多个通道。
3.模数转换器：使用积分器、计数器和比较器将输入模拟信号转换为数字信号，并存储在输出寄存器中。
4.内部参考电压源：提供比较器引脚的基准电压。
5.输出寄存器：将数字输出存储在寄存器中，以便在需要时读取。
ADC0809的模数转换速度是由时钟信号控制的，时钟信号从外部提供。
增加时钟信号的速度可以提高ADC转换的速度，但是会降低其精度。
ADC0809的模数转换具有高精度和稳定性。
它的输出信号是二进制代码，在数字电路中可以直接使用。
此外，ADC0809的应用还需要提供一个数量适当的电容来滤除输入信号的高频噪声。
这个电容通常为盆式电容，它可以过滤高频噪声，从而提高ADC的精度。
总之，ADC0809是一种常用的模数转换器，可以将模拟信号转换成数字信号，并在数字电路中使用。
它主要由输入多路选择器、输入样本保持电路、模数转换器、内部参考电压源和输出寄存器等组成。
ADC0809的模数转换速度是由时钟信号控制的，其输出信号是二进制代码，在数字电路中可以直接使用。
英文翻译-adc0808adc0809datasheet
外文资料译文ADC0808/ADC0809 MP兼容的8位A/D转换8通道多路复用器一．总体描述ADC0808，ADC0809的数据采集组件是一个8位模拟 - 数字转换器的单片CMOS器件，8通道多路复用器和微处理器兼容控制逻辑。
8位A / D转换使用连续逼近作为转换技术。
该转换器具有高阻抗斩波稳定比较器，1模拟开关树和连续256R分压器逼近寄存器。
8通道多路复用直接访问的8路单端模拟信号。
该器件无需外部零点和满刻度的需要调整。
轻松连接到微处理器提供多路复用地址锁存和解码输入和锁存TTL三STATEÉ输出。
ADC0808，ADC0809的设计已优化通过结合几个A/ D转换的最可取的方面，转换技术。
ADC0808，ADC0809的提供高速度快，精度高，最低温度的依赖，优秀的长期精度和可重复性，并消耗最小的功率。
这些特点使该设备适合的应用程序，过程和机器控制消费电子和汽车应用。
16-与常见的输出通道多路复用器（采样/保持端口）看到ADC0816数据表。
（更多信息请参见AN-247。
）二．特点简易所有微处理器的接口5VDC或模拟跨度调整后的电压基准无零或全面调整需要8通道多路复用地址与逻辑0V至5V单电源5V输入围输出符合TTL电平规格之标准密封或成型28引脚DIP封装28引脚型芯片载体封装ADC0808相当于以MM74C949ADC0809的相当于MM74C949-1三．主要技术指标垂直分辨率8位单电源：5 VDC低功耗15毫瓦转换时间100毫秒四．框图图1框图绝对最大额定值（注1及2）如果指定的军事/航空设备是必需的，请联系美国国家半导体的销售办公室/分销商的可用性和规格。
电源电压（VCC）（注3）6.5V在任何引脚-0.3V电压至（VCC+0.3V）除了控制输入电压控制输入-0.3V到+15V（START，OE时钟，ALE地址，补充B，添加C）存储温度围-65℃至+150℃875毫瓦TA=25℃封装耗散导致温度。
ADC0809功能简介
ADC0809 功能简介
ADC0809 是8 路8 位逐次逼近型A/D 转换CMOS 器件，在过程控制和
机床控制等应用中，能对多路模拟信号进行分时采集和A/D 转换，输出数字信号通过三态缓冲器，可直接与微处理器的数据总线相连接。
一：ADC0809 的内部结构和引脚共能
ADC0809 的内部结构原理如图10.3.1 所示，芯片的主要组成部分是一个8
位逐次比较型A/D 转换器。
为了实现8 路模拟信号的分时采集，片内设置了带有锁存功能的8 路模拟选通开关，以及相应的通道地址锁存和译码电路，可对8 路0~5V 的输入模拟电压进行分时转换，转换后的数据送入三态输出数据锁存器。
ADC0809 的主要特性如下：
(1) 辨率为8 位
(2) 最大不可调误差小于正负ULSB
(3) 可锁存三态输出，能与8 位微处理器接口
(4) 输出与TTL 兼容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外文资料译文ADC0808/ADC0809 MP兼容的8位A/D转换8通道多路复用器一．总体描述ADC0808，ADC0809的数据采集组件是一个8位模拟 - 数字转换器的单片CMOS器件，8通道多路复用器和微处理器兼容控制逻辑。
8位A / D 转换使用连续逼近作为转换技术。
该转换器具有高阻抗斩波稳定比较器，1模拟开关树和连续256R分压器逼近寄存器。
8通道多路复用直接访问的8路单端模拟信号。
该器件无需外部零点和满刻度的需要调整。
轻松连接到微处理器提供多路复用地址锁存和解码输入和锁存TTL三STATEÉ输出。
ADC0808，ADC0809的设计已优化通过结合几个A/ D转换的最可取的方面，转换技术。
ADC0808，ADC0809的提供高速度快，精度高，最低温度的依赖，优秀的长期精度和可重复性，并消耗最小的功率。
这些特点使该设备适合的应用程序，过程和机器控制消费电子和汽车应用。
16-与常见的输出通道多路复用器（采样/保持端口）看到ADC0816数据表。
（更多信息请参见AN-247。

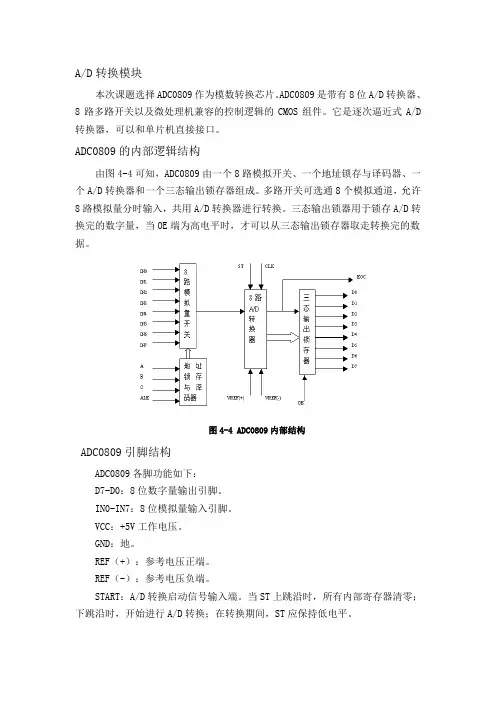

）二．特点简易所有微处理器的接口5VDC或模拟跨度调整后的电压基准无零或全面调整需要8通道多路复用地址与逻辑0V至5V单电源5V输入范围输出符合TTL电平规格之标准密封或成型28引脚DIP封装28引脚型芯片载体封装ADC0808相当于以MM74C949ADC0809的相当于MM74C949-1三．主要技术指标垂直分辨率8位单电源：5 VDC低功耗15毫瓦转换时间100毫秒四．框图图1框图绝对最大额定值（注1及2）如果指定的军事/航空设备是必需的，请联系美国国家半导体的销售办公室/分销商的可用性和规格。
电源电压（VCC）（注3）6.5V在任何引脚-0.3V电压至（VCC+0.3V）除了控制输入电压控制输入-0.3V到+15V（START，OE时钟，ALE地址，补充B，添加C）存储温度范围-65℃至+150℃875毫瓦TA=25℃封装耗散导致温度。
（焊接，10秒）双列直插式封装（塑料）260℃双列直插式封装（陶瓷）300℃模塑芯片载体封装气相（60秒），215℃五．工作条件温度范围TMIN<TA<TMAX ADC0808CJ -55 <TA< +125 ADC0808CCJ, ADC0808CCN,ADC0809CCN -40 <TA< +85 VCC的范围（注1）4.5 VDC至6.0 VDC六．电气特性转换器规格：VCC=5V VDC=VREF+ VREF-=GND，TMIN<TA<TMAX 和FCLK = 640千赫，除非另有说明。
图2芯片工作电压条件数字水准仪和DC规格：ADC0808CJ 4.5V<VCC<5.5V，-55℃<TA<+125℃除非另有说明ADC0808CCN，ADC0808CCJ，ADC0808CCV，ADC0809CCN 和ADC0809CCV的4.75<VCC<5.25V，-40℃<TA<+85℃，除非另有说明图3芯片工作电流条件数字水准仪和DC规格：ADC0808CJ 4.5V<VCC<5.5V，-55℃<TA<+125℃除非另有说明ADC0808CCN，ADC0808CCJ，ADC0808CCV，ADC0809CCN 和ADC0809CCV的4.75V<VCC<5.25V，-40℃<TA<+85℃，除非另有说明。
时序规范VCC=VREF+=5V，VREF- = GND，tr = tf=20 NS和TA=25℃除非另有说明。
图4芯片工作时间要求注1：绝对最大额定值表明界限，可能会出现损坏设备。
操作时，DC和AC电气规格不适用超出其指定的经营条件的设备。
注2：所有的电压测量到GND，除非指定。
注3：内部，齐纳二极管的存在，从VCC和GND，并有典型击穿电压7 VDC。
注4：芯片上集成两个二极管连接到每个模拟输入将向前进行模拟输入电压低于地面二极管压降或一个二极管压降更大的比VCCn供应。
该规范允许100毫伏要么二极管正向偏置。
这意味着，如模拟输入电压不超过电源电压超过100毫伏，输出代码是正确的。
要实现绝对0VDC到5VDC输入电压范围，因此需要一个最低的电源电压4.900 VDC随温度的变化，最初的容忍和装载。
注5：总非调整误差包括偏移，满刻度，线性，和多路复用器错误。
见图3。
没有这些A / D转换需要一个零或满刻度调整。
然而，如果所有的零代码所需的模拟输入低于0.0V，或如果一个狭窄的全量程（例如：0.5V至4.5V 的满刻度）参考可调节电压，实现这一目标。
见图13。
注6：比较器输入电流是偏置电流或斩波稳定比较。
偏置电流的变化直接与时钟频率和小的温度依赖性（图6）。
见第4.0。
注7：平机会的一个时钟周期的上升沿输出数据寄存器之前更新。
注8：人体模型，100pF的通过1.5 千欧电阻，放电。
七．功能说明复用器。
该器件包含一个8通道单端模拟信号的多路复用。
一个特定的输入通道选择通过地址译码器。
表1列出了地址线选择任何通道的输入状态。
“地址被锁存到解码器上的由低到高的过渡地址锁存使能信号。
图5通道地址八．转换器特性这种单芯片的数据采集系统的核心是其8 -位模拟-数字转换器。
转换器的设计多给快速，准确，可重复的转换广泛的温度。
该转换器进行分区到256R阶梯网络，连续3个主要部分：逼近寄存器和比较。
转换器的数字输出是积极的真实。
被选为256R阶梯网络的方法（图1）超过传统R/2R阶梯，因为其固有的单调性，从而保证没有失踪的数字代码。
单调性是特别重要的闭环反馈控制系统。
一个非单调的关系引起振荡的系统，这将是灾难性的。
此外，256R网络不会导致负载变化参考电压。
底部的电阻和顶部的梯形网络电阻（图1）余价值网络。
在这些电阻的差异造成的输出特性是对称的零和满刻度点的转移曲线。
第一个输出转变发生时的模拟信号已经达到了LSB和输出转换成功以后发生的每1个LSB规模。
逐次逼近寄存器（SAR）进行了8次迭代近似的输入电压。
对于任何特区类型转换器，N-迭代都需要一个n 位转换器。
图2显示了3位转换器的典型例子。
在ADC0808，ADC0809的扩展，逼近技术256R网络使用8位。

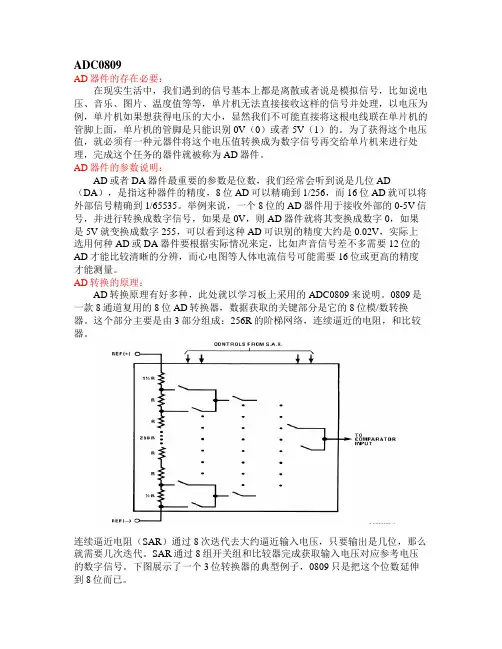

图6 梯形电阻和开关树A / D转换的逐次逼近寄存器（SAR）是重置积极边缘开始转换（SC）的脉冲。
转换开始的下降沿启动转换脉冲。
A转换过程中会收到一个新的开始转换脉冲中断。
连续可能会完成追平EOC的转换（EOC）输出到SC的输入。
如果在此使用应适用的模式，外部启动转换脉冲通电后。
介于0转换结束会去低8个时钟脉冲的上升沿开始转换后。
A / D转换的最重要的部分是比较。
这是本节，这是负责最终整个转换器的精度。
这也是具有影响力最大的比较漂移设备的可重复性。
一个斩波稳定比较满足所有的转换提供了最有效的方法要求。
斩波稳定比较器的直流输入转换信号转换成交流信号。
此信号被送入透过1高增益交流放大器和直流水平恢复。
这漂移放大器组件，因为技术限制漂移是一种不通过交流直流分量放大器。
这使得整个A / D转换非常对温度不敏感，长期漂移和输入失调错误。
图4显示了ADC0808作为典型的误差曲线采用AN-179中所述的程序。
图7 A / D转换曲线图8 A / D的绝对精度曲线图9典型的误差曲线九．连接图图10 双列直插封装订单号ADC0808CCN，ADC0809CCN ADC0808CCJ或ADC0808CJ NS包J28A或N28A图11 模塑芯片载体封装订单编号ADC0808CCV或ADC0809CCV的NS包V28A十．时序图图12 时序图十一．典型性能特性图13比较输入电流与输入电压图14 多路转换器对VIN的多路复用图15三态测试电路和时序图十二．应用信息比率转换ADC0808，ADC0809是作为一个完整的数据设计采集系统的（DAS）的为成比例的的转换系统。
比例系统，物理变量衡量的，表示为满量程的百分比不一定是一个绝对的标准。
电压由方程表示输入的ADC0808VIN= ADC0808的输入电压Vfs=满量程电压VZ=零电压DX=被测量点数据DMAX=最大数据限制DMIN=最小数据限制一个很好的例子是一个比例传感器电位作为位置传感器。
抽头位置这是一个比例的输出电压成正比满量程电压越过它。
由于数据表示作为一个全规模的比例，参考要求大大减少，消除错误和成本的一大来源对于许多应用程序。
一个ADC0808的主要优势，ADC0809是等于电源的输入电压范围是范围，使传感器可以直接连接在供应和它们的输出直接连接到复用器的输入，（图9）。
比例，如电位，应变传感器计，热敏电阻的桥梁，压力传感器等，适合测量的比例关系，但是，许多类型的测量，必须提到一个绝对如电压或电流的标准。
这意味着系统其中涉及的全面引用，必须使用电压为标准电压。
例如，如果VCC=VREF=5.12V，然后分为满量程256个标准步骤。
最小的标准步长为1 LSB然后是20毫伏。
梯形电阻的电压相比选择转换到8倍。
这些电压加上比较，通过一个模拟开关树被引用的供应。
在顶部，中心的电压控制和梯子的底部必须保持正确的操作。
梯子的顶端，编号（一），不应该是更积极的大于供给，梯子的底部，编号（二），不应该比地面更消极。
该中心阶梯电压也必须供应中心附近因为N通道模拟开关，从树的变化P沟道开关的开关。
这些限制是自动不满意比率系统，可以很容易地会见在地面参考系统。
图10显示了一个单独的参考接地系统电源和参考。
在这个系统中，电源必须被修整，以匹配参考电压。
举例来说，如果使用5.12V时，供应应调整到相同的在0.1V的电压。
图16比例转换系统ADC0808需求的供应毫安的电流小于使发展中国家从参考的供应是很容易完成。
在图11中引用的地面系统显示产生提供参考。
“缓冲区显示，可以提供足够的驱动运算放大器毫安的供电电流和所需的总线驱动器，或者如果电容巴士是由输出大电容提供瞬态供应电流视为inFigure12。
LM301是过补偿，以确保稳定装载10μF的输出电容。
顶部和底部的阶梯电压不能超过VCC的和地面，分别，但他们可以是对称的少比VCC和比地面更大。
该中心的阶梯电压应始终是附近的供应中心。
“可以增加转换器的灵敏度（即，大小LSB的步骤减少）通过使用对称的参考系统。
InFigure13，2.5V基准对称中心Vcc / 2，因为在相同的电流流电阻。
这个系统与2.5V基准允许LSB 位，是一个5V参考系统的一半大小。
图17接地参考转换系统使用裁剪供应图18地引用转换系统参考生成VCC电源图19典型的参考和电源电路图20对称中心引用动态比较器输入电流造成的定期开关片上的杂散电容。
